等效法处理重力场和电场的复合场问题作者：赵鹏飞来源：《理科考试研究·高中》2014年第11期物体仅在重力场中的运动是最常见、最基本的运动，但是对处在匀强电场中的带电物体而言，它的周围不仅有重力场，还有匀强电场，同时研究这两种场对物体运动的影响，问题就会变得复杂一些.此时，若能将重力场与电场合二为一，用一个全新的“复合场”（可形象称之为“等效重力场”）来代替，不仅能得到“柳暗花明”的效果，同时也是一种思想的体现.那么，如何实现这一思想方法呢？一、概念的全面类比为了方便后续处理方法的迁移，必须首先搞清“等效重力场”中的部分概念与之前的相关概念之间关系.具体对应如下：等效重力场是重力场、电场叠加而成的复合场等效重力是重力、电场力的合力等效重力加速度等于等效重力与物体质量的比值等效“最低点”是物体自由时能处于稳定平衡状态的位置等效“最高点”是物体圆周运动时与等效“最低点”关于圆心对称的位置等效重力势能等于等效重力大小与物体沿等效重力场方向“高度”的乘积二、等效重力场中的典型模型1.类平抛运动例1如图1所示，倾角α=37°的光滑绝缘斜面处于水平向右的匀强电场中，电场强度E=103N/C，有一个质量为m=3×10-3kg的带电小球，以速度v=1 m/s沿斜面匀速下滑，求：（1）小球带何种电荷？电荷量为多少？（2）在小球匀速下滑的某一时刻突然撤去斜面，此后经t=0.2 s小球的位移是多大？（g取10 m/s2）解析（1）由于小球匀速运动，所受重力与电场力的合力和斜面对小球的支持力平衡，如图2可知，小球必带正电，且tanα=Eqmg，所以；q=mgtanαE=2.25×10-5C.从“等效重力场”观点看，实际上就是小球所受等效重力与斜面对小球的支持力平衡，故等效重力大小、等效重力加速度大小可分别表示为G′=mg′=mgcosα、g′=gcosα.（2）撤去斜面后，小球仅受等效重力作用，且具有与等效重力方向垂直的初速度，所以小球做类平抛运动，处理的基本方法是运动的分解.如图3，小球在x轴方向做匀速直线运动，在y轴方向做“自由落体运动”，则有x=vty=12g′t2，其中v=1 m/s， t=0.2 s，g′=gcosα=1045m/s2=12.5 m/s2.解得y=0.25 m，所以t=0.2 s内的总位移大小为s=x2+y2=0.32 m.考虑到分析习惯，实际处理时可将上述示意图顺时针转过α角，让小球的运动和重力场中的平抛运动更接近.2.单摆类问题例2如图4所示，一条长为L的细线，上端固定，下段拴一质量为m的带电小球，将它置于一匀强电场中，电场强度大小为E，方向水平向右.已知当细线偏离竖直位置的夹角为α时，小球处于平衡状态，如果使细线的偏转角由α增大到φ，然后将小球由静止开始释放，则：（1）φ应为多大，才能使细线到达竖直位置时小球的速度恰好为零？（2）若α≤5°，那么（1）问中带电小球由静止释放至到达竖直位置需要多少时间？解析（1）从“等效重力场”观点看，小球原来的平衡位置是它的等效“最低点”，初始释放点M和几何最低点N是小球在等效“最低点”两侧做机械振动的两个端点，如图4所示，它们应该关于等效“最低点”对称，所以φ=2α；（2）α≤5°时，小球的振动可近似看成简谐运动，由静止释放至到达竖直位置需要的时间为周期的一半，即t=T2=2πLg′2=πLg′其中g′=G′m=mgcosαm=gcosα，所以小球从释放至第一次到达竖直位置的时间为t=πLcosαg.与传统的处理方法相比较，等效重力场法回避了复杂的数学表达式化简和三角函数变换的过程，达到了事半功倍的效果.3.竖直平面内圆周运动例3光滑绝缘的圆形轨道竖直放置，半径为R，在其最低点A处放一质量为m的带电小球，整个空间存在匀强电场，小球受到的的电场力大小为33mg，方向水平向右，现给小球一个水平向右的初速度v0，使小球沿轨道向上运动，若小球刚好能做完整的圆周运动，求v0大小.解析小球同时受到重力和电场力作用，可认为小球处在等效重力场中.小球所受的等效重力大小为G′=mg′=（mg）2+（33mg）2=233mg，其中g′=233g，且如图5又有tanθ=33mgmg=33，即θ=30°，也就是等效重力的方向与竖直方向成30°.故图6中B为等效“最低点”，C为等效“最高点”.小球能做完整圆周运动的临界条件是恰能通过等效“最高点”C，在C点等效重力提供向心力，即Fn=G′=mv2cR，可得vc=g′R=233gR，对小球从A运动到C的过程应用动能定理-mg′（R+Rcosθ）=12mv2c-12mv20.代入相关物理量解得 v0=2（3+1）gR此处，借助等效重力势能的概念使用等效机械能守恒定律也可以求解，不过需要准确理解等效重力场中“参考面”和“高度”的含义.。

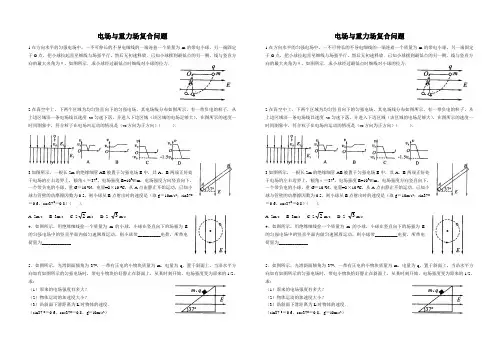

电场与重力场复合问题1.在方向水平的匀强电场中，一不可伸长的不导电细线的一端连着一个质量为m 的带电小球，另一端固定于O 点，把小球拉起直至细线与场强平行，然后无初速释放．已知小球摆到最低点的另一侧，线与竖直方向的最大夹角为θ，如图所示．求小球经过最低点时细线对小球的拉力．2.在真空中上、下两个区域为均匀竖直向下的匀强电场，其电场线分布如图所示，有一带负电的粒子，从上边区域沿一条电场线以速度v 0匀速下落，并进入下边区域（该区域的电场足够大），在图所示的速度一时间图象中，符合粒子在电场内运动的情况是（v 0方向为正方向）（ ）．3.如图所示，一根长2m 的绝缘细管AB 被置于匀强电场E 中，其A 、B 两端正好处于电场的左右边界上，倾角α＝370，电场强度E=103V/m ，电场强度方向竖直向下，一个带负电的小球，重G ＝10-3N ，电量=2×10-6C ，从A 点由静止开始运动，已知小球与管壁的动摩擦因数为0.5，则小球从B 点射出时的速度是（取g ＝10m/s 2；sin370＝0.6，cos370＝0.8）（ ）． A. 2m/s B. 3m/s C. 22m/s D. 2 3m/s4．如图所示，用绝缘细线拴一个质量为m 的小球，小球在竖直向下的场强为E 的匀强电场中的竖直平面内做匀速圆周运动，则小球带__________电荷，所带电荷量为_____________5．如图所示，光滑斜面倾角为370，一带有正电的小物块质量为m ，电量为q ，置于斜面上，当沿水平方向加有如图所示的匀强电场时，带电小物块恰好静止在斜面上，从某时刻开始，电场强度变为原来的1/2，求：（1）原来的电场强度有多大？ （2）物体运动的加速度大小？（3）沿斜面下滑距离为L 时物体的速度． （sin37 0＝0.6，cos370＝0.8，g ＝l0m/s 2） 电场与重力场复合问题1.在方向水平的匀强电场中，一不可伸长的不导电细线的一端连着一个质量为m 的带电小球，另一端固定于O 点，把小球拉起直至细线与场强平行，然后无初速释放．已知小球摆到最低点的另一侧，线与竖直方向的最大夹角为θ，如图所示．求小球经过最低点时细线对小球的拉力．2.在真空中上、下两个区域为均匀竖直向下的匀强电场，其电场线分布如图所示，有一带负电的粒子，从上边区域沿一条电场线以速度v 0匀速下落，并进入下边区域（该区域的电场足够大），在图所示的速度一时间图象中，符合粒子在电场内运动的情况是（v 0方向为正方向）（ ）．3.如图所示，一根长2m 的绝缘细管AB 被置于匀强电场E 中，其A 、B 两端正好处于电场的左右边界上，倾角α＝370，电场强度E=103V/m ，电场强度方向竖直向下，一个带负电的小球，重G ＝10-3N ，电量=2×10-6C ，从A 点由静止开始运动，已知小球与管壁的动摩擦因数为0.5，则小球从B 点射出时的速度是（取g ＝10m/s 2；sin370＝0.6，cos370＝0.8）（ ）．A. 2m/sB. 3m/sC. 22m/s D. 2 3m/s4．如图所示，用绝缘细线拴一个质量为m 的小球，小球在竖直向下的场强为E 的匀强电场中的竖直平面内做匀速圆周运动，则小球带__________电荷，所带电荷量为_____________5．如图所示，光滑斜面倾角为370，一带有正电的小物块质量为m ，电量为q ，置于斜面上，当沿水平方向加有如图所示的匀强电场时，带电小物块恰好静止在斜面上，从某时刻开始，电场强度变为原来的1/2，求：（1）原来的电场强度有多大？ （2）物体运动的加速度大小？（3）沿斜面下滑距离为L 时物体的速度． （sin37 0＝0.6，cos370＝0.8，g ＝l0m/s 2）6．如图所示，在范围很大的水平向右的匀强电场中，一个电荷量为-q的油滴，从A点以速度v竖直向上射入电场．已知油滴质量为m，重力加速度为g，当油滴到达运动轨迹的最高点时，测得它的速度大小恰为v/2.问：（1）电场强度E为多大？（2）A点至最高点的电势差为多少？7．一个匀强电场的场强为1×104V/m，在平行于电场的平面上画半径为l0cm的圆，圆周上取三点A、B、C，如图所示，试问：（1）A、B间的电势差为多大？（2）B点电势取作零时，C点的电势为多大？（3）将一个电子从B点沿圆弧移到C点处时电场力做多少功？这个功是正功还是负功6．如图所示，在范围很大的水平向右的匀强电场中，一个电荷量为-q的油滴，从A点以度v竖直向上射入电场．已知油滴质量为m，重力加速度为g，当油滴到达运动轨迹的最高点时，测得它的速度大小恰为v/2.问：（1）电场强度E为多大？（2）A点至最高点的电势差为多少？7．一个匀强电场的场强为1×104V/m，在平行于电场的平面上画半径为l0cm的圆，圆周上取三点A、B、C，如图所示，试问：（1）A、B间的电势差为多大？（2）B点电势取作零时，C点的电势为多大？（3）将一个电子从B点沿圆弧移到C点处时电场力做多少功？这个功是正功还是负功。

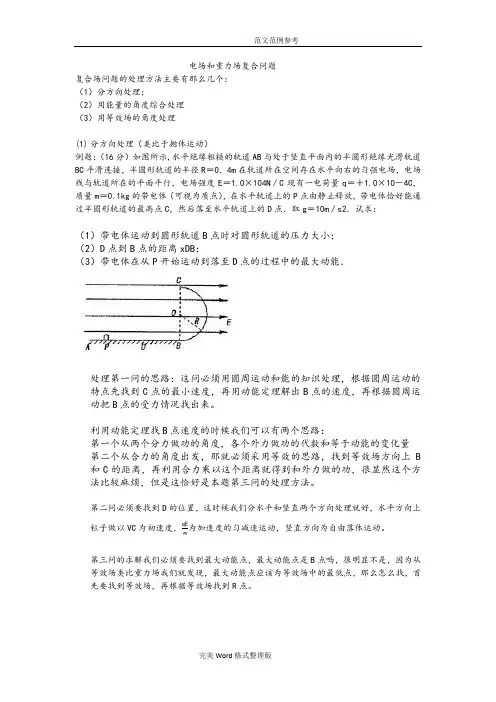

电场和重力场复合问题复合场问题的处理方法主要有那么几个：（1）分方向处理；（2）用能量的角度综合处理（3）用等效场的角度处理(1)分方向处理（类比于抛体运动）例题：（16分）如图所示,水平绝缘粗糙的轨道AB与处于竖直平面内的半圆形绝缘光滑轨道BC平滑连接，半圆形轨道的半径R＝0．4m在轨道所在空间存在水平向右的匀强电场，电场线与轨道所在的平面平行，电场强度E＝1.0×104N／C现有一电荷量q＝＋1.0×10－4C，质量m＝0.1kg的带电体（可视为质点），在水平轨道上的P点由静止释放，带电体恰好能通过半圆形轨道的最高点C，然后落至水平轨道上的D点．取g＝10m／s2．试求：（1）带电体运动到圆形轨道B点时对圆形轨道的压力大小；（2）D点到B点的距离xDB；（3）带电体在从P开始运动到落至D点的过程中的最大动能．处理第一问的思路：这问必须用圆周运动和能的知识处理，根据圆周运动的特点先找到C点的最小速度，再用动能定理解出B点的速度，再根据圆周运动把B点的受力情况找出来。
利用动能定理找B点速度的时候我们可以有两个思路：第一个从两个分力做功的角度，各个外力做功的代数和等于动能的变化量第二个从合力的角度出发，那就必须采用等效的思路，找到等效场方向上B 和C的距离，再利用合力乘以这个距离就得到和外力做的功，很显然这个方法比较麻烦，但是这恰好是本题第三问的处理方法。
第二问必须要找到D的位置，这时候我们分水平和竖直两个方向处理就好，水平方向上为加速度的匀减速运动，竖直方向为自由落体运动。
粒子做以VC为初速度，qEm第三问的求解我们必须要找到最大动能点，最大动能点是B点吗，很明显不是，因为从等效场类比重力场我们就发现，最大动能点应该为等效场中的最低点，那么怎么找，首先要找到等效场，再根据等效场找到R点。
解：（1）设带电体通过C点时的速度为，根据牛顿第二定律得：（2分）设带电体通过B点时的速度为，设轨道对带电体的支持力大小为，带电体从B运动到C的过程中，根据动能定理：（2分）带电体在B点时，根据牛顿第二定律有：（2分）联立解得：（1分）根据牛顿第三定律可知，带电体对轨道的压力（1分）（2）设带电体从最高点C落至水平轨道上的D点经历的时间为t，根据运动的分解有：（1分）（2分）联立解得：（1分）（3）由P到B带电体做加速运动，故最大速度一定出现在从B经C到D的过程中，在此过程中保有重力和电场力做功，这两个力大小相等，其合力与重力方向成450夹角斜向右下方，故最大速度必出现在B点右侧对应圆心角为45 0处。
难点分析：为了方便后续处理方法的迁移，必须首先搞清“等效重力场”中的部分概念与复合之前的相关概念之间关系。
具体对应如下：等效重力场： 重力场、电场叠加而成的复合场。
等效重力： 重力、电场力的合力。
等效重力加速度： 等效重力与物体质量的比值。
等效“最低点”： 物体自由时能处于稳定平衡状态的位置。
等效“最高点”： 物体圆周运动时与等效“最低点”关于圆心对称的位置。
等效重力势能： 等效重力大小与物体沿等效重力场方向“高度”的乘积。
突破策略在解答重力不可忽略的带电物体在匀强电场中运动问题及相关的能量问题时，我们常采用的方法是：把物体的运动分解成沿重力和电场力方向的两个分运动，然后根据要求解答有关的问题。
用该种方法处理一些电场问题时，显的烦琐。
根据匀强电场和重力场的等效性，如果把重力场和匀强电场两场的问题转化为一个场的问题——建立“等效重力场”来处理该类有些题目，就会显得简洁，而且便于理解。
“等效重力场”建立方法当一个质量为m 、带电量为q 的物体同时处在重力场和场强为E 的匀强电场中，可将两场叠加为一个等效的重力场。
等效重力场的“重力加速度”可表示为qEg g m'=+，g '的方向与重力mg 和电场力qE 合力的方向一致；若合力的方向与重力mg 方向夹角为θ，则g 也可表示为cos gg θ=。
解题应用解圆周运动例. 如图所示，在沿水平方向的匀强电场中有一固定点O ，用一根长度0.40m L =的绝缘细绳把质量为0.10kg m =、带有正电荷的金属小球悬挂在O 点，小球静止在B 点时细绳与竖直方向的夹角为37θ=。
现将小球拉至位置A 使细线水平后由静止释放，求：⑴小球通过最低点C 时的速度的大小； ⑵小球在摆动过程中细线对小球的最大拉力。
（210m/s g =，sin 370.60=，cos370.80=）解析： ⑴建立“等效重力场”如图8所示，“等效重力加速度”g '， 方向：与竖直方向的夹角30，大小： 1.25cos 37gg g '==由A 、C 点分别做绳OB 的垂线，交点分别为A'、C'，由动能定理得带电小球从A 点运动到C 点等效重力做功21m ()(cos sin )2OA OC Cg L L mg L mv θθ''''-=-= 代入数值得 1.4C v ≈m/s（2）当带电小球摆到B 点时，绳上的拉力最大，设该时小球的速度为B v ，绳上的拉力为F ，则21sin 2B mg L L mv θ'-=（） ① 2B v F mg mL'-=②联立①②两式子得 2.25F =N 。

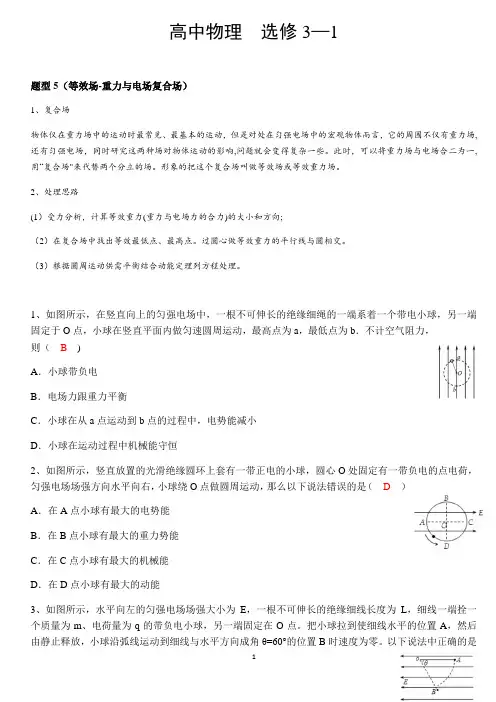

高中物理选修3-1题型5（等效场-重力与电场复合场）1、复合场物体仅在重力场中的运动时最常见、最基本的运动，但是对处在匀强电场中的宏观物体而言，它的周围不仅有重力场，还有匀强电场，同时研究这两种场对物体运动的影响，问题就会变得复杂一些。
此时，可以将重力场与电场合二为一，用“复合场”来代替两个分立的场。
形象的把这个复合场叫做等效场或等效重力场。
2、处理思路（1）受力分析，计算等效重力（重力与电场力的合力）的大小和方向；（2）在复合场中找出等效最低点、最高点。
过圆心做等效重力的平行线与圆相交。
（3）根据圆周运动供需平衡结合动能定理列方程处理。
1、如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b．不计空气阻力，则（B）A．小球带负电B．电场力跟重力平衡C．小球在从a点运动到b点的过程中，电势能减小D．小球在运动过程中机械能守恒2、如图所示，竖直放置的光滑绝缘圆环上套有一带正电的小球，圆心O处固定有一带负电的点电荷，匀强电场场强方向水平向右，小球绕O点做圆周运动，那么以下说法错误的是（D）A．在A点小球有最大的电势能B．在B点小球有最大的重力势能C．在C点小球有最大的机械能D．在D点小球有最大的动能3、如图所示，水平向左的匀强电场场强大小为E，一根不可伸长的绝缘细线长度为L，细线一端拴一个质量为m、电荷量为q的带负电小球，另一端固定在O点。
把小球拉到使细线水平的位置A，然后由静止释放，小球沿弧线运动到细线与水平方向成角θ=60°的位置B时速度为零。
以下说法中正确的是（B）A．A点电势低于的B点的电势B．小球受到的重力与电场力的关系是C．小球在B时，细线拉力为T=2mgD．小球从A运动到B过程中，电场力对其做的功为4、如图所示，竖直平面内有一固定的光滑椭圆大环，其长轴长BD=4L、短轴长AC=2L。
高中物理选修3—1题型5（等效场-重力与电场复合场）1、复合场物体仅在重力场中的运动时最常见、最基本的运动，但是对处在匀强电场中的宏观物体而言，它的周围不仅有重力场,还有匀强电场，同时研究这两种场对物体运动的影响,问题就会变得复杂一些。
此时，可以将重力场与电场合二为一,用“复合场"来代替两个分立的场。
形象的把这个复合场叫做等效场或等效重力场。
2、处理思路(1）受力分析，计算等效重力(重力与电场力的合力)的大小和方向;（2）在复合场中找出等效最低点、最高点。
过圆心做等效重力的平行线与圆相交。
（3）根据圆周运动供需平衡结合动能定理列方程处理。
1、如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b．不计空气阻力，则（B)A．小球带负电B．电场力跟重力平衡C．小球在从a点运动到b点的过程中，电势能减小D．小球在运动过程中机械能守恒2、如图所示，竖直放置的光滑绝缘圆环上套有一带正电的小球，圆心O处固定有一带负电的点电荷，匀强电场场强方向水平向右，小球绕O点做圆周运动，那么以下说法错误的是（D）A．在A点小球有最大的电势能B．在B点小球有最大的重力势能C．在C点小球有最大的机械能D．在D点小球有最大的动能3、如图所示，水平向左的匀强电场场强大小为E，一根不可伸长的绝缘细线长度为L，细线一端拴一个质量为m、电荷量为q的带负电小球，另一端固定在O点。
把小球拉到使细线水平的位置A，然后由静止释放，小球沿弧线运动到细线与水平方向成角θ=60°的位置B时速度为零。
以下说法中正确的是（B）A．A点电势低于的B点的电势B．小球受到的重力与电场力的关系是C．小球在B时，细线拉力为T=2mgD．小球从A运动到B过程中,电场力对其做的功为4、如图所示，竖直平面内有一固定的光滑椭圆大环,其长轴长BD=4L、短轴长AC=2L.劲度系数为k的轻弹簧上端固定在大环的中心O，下端连接一个质量为m、电荷量为q、可视为质点的小环，小环套在大环上且与大环及弹簧绝缘,整个装置处在水平向右的匀强电场中。
