基于Simulink的通信系统建模与仿真——模拟通信系统姓名：XX完成时间：XX年XX月XX日一、实验原理（调制、解调的原理框图及说明）AM调制AM调制是用调制信号去控制高频正弦载波的幅度，使其按调制信号的规律变化的过程。
AM调制原理框图如下AM信号的时域和频域的表达式分别为式中，为外加的直流分量；可以是确知信号也可以是随机信号，但通常认为其平均值为0，即。
AM解调AM信号的解调是把接收到的已调信号还原为调制信号。
AM信号的解调方法有两种：相干解调和包络检波解调。
AM相干解调原理框图如下。
相干解调的关键在于必须产生一个与调制器同频同相位的载波。
如果同频同相位的条件得不到满足，则会破坏原始信号的恢复。
AM包络检波解调原理框图如下。
AM信号波形的包络与输入基带信号成正比，故可以用包络检波的方法恢复原始调制信号。
包络检波器一般由半波或全波整流器和低通滤波器组成。
DSB调制在幅度调制的一般模型中，若假设滤波器为全通网络（＝1），调制信号中无直流分量，则输出的已调信号就是无载波分量的双边带调制信号（DSB）。
DSB调制原理框图如下DSB信号实质上就是基带信号与载波直接相乘，其时域和频域表示式分别为DSB解调DSB只能进行相干解调，其原理框图与AM信号相干解调时完全相同，如图SSB调制SSB调制分为滤波法和相移法。
滤波法SSB调制原理框图如下所示。
图中的为单边带滤波器。
产生SSB信号最直观方法的是，将设计成具有理想高通特性或理想低通特性的单边带滤波器，从而只让所需的一个边带通过，而滤除另一个边带。
产生上边带信号时即为，产生下边带信号时即为。
滤波法SSB调制的频域表达式相移法SSB调制的原理框图如下。
图中，为希尔伯特滤波器，它实质上是一个宽带相移网络，对中的任意频率分量均相移。
相移法SSB调制时域表达式如下。
式中，“－”对应上边带信号，“+”对应下边带信号；表示把的所有频率成分均相移，称是的希尔伯特变换。
SSB解调SSB只能进行相干解调。
大连理工大学实验报告学院（系）：专业：班级：姓名：学号：组：实验时间：实验室：实验台：指导教师签字：成绩：实验名称： Simulink 仿真 AM 调制解调系统一、实验程序和结果：利用 matlab 中的 simulink功能，对系统进行仿真。
1.语音信号的调制与解调（ 1）各部分参数设计：①输入的调制信号：调制信号的频率为20Hz，载波信号的频率为200Hz，二者的采样频率均为1000Hz，满足采样频率的要求。
② 随机信号模拟的干扰：在实际仿真时，随机信号模拟信道的干扰信号，但在进行仿真时，并无图像输出。
大概设置存在问题。
③ 带通滤波器的参数设置：滤波器为带通滤波器，下限通带频率为 150Hz,阻带频率为 100Hz ；上限通带频率为 250Hz,阻带频率为300Hz.采样频率为 1000Hz.④ 低通滤波器：低通滤波器的上限通带截止频率为25Hz，阻带频率为30Hz；采样频率为1000Hz。
（ 3）各处时域频域波形：A.调制信号：时域图像：频域图像：时域波形：频域波形：C.调制后信号波形：时域波形：频域波形：D.加入噪声后图像：时域波形：频域波形：E.带通滤波器后信号图像：时域波形：频域波形：F.通过低通滤波器后信号图像：时域波形：频域波形：2、结果分析该系统使用乘法器对低频信号进行幅度调制，用低频信号u 控制高频载波u0 的幅度。
再利用想干解调的方法将原信号还原。
由输出波形可知，该系统基本实现了预定的功能。
但加噪声后的波形输出幅度波动较大，原因是带通滤波器对噪声的滤波效果不理想，导致解调后的波形含有剩余的噪声分量，主要是f0 附近的噪声对波形造成了影响。
二、自选系统的系统函数为H(s)=(s^2+8s+10)/(s^2+5s+4)。
（ 1）系统框图：采用冲击信号作为输入（幅度为1），仿真信号进过系统后的单位冲击响应。
（ 3）输入信号时域波形：输出信号时域波形：。
实验二 基于simulink 的2ASK 有扰通信系统仿真一、实验目的1、熟悉2ASK 系统的调制、解调原理2、进一步熟悉MATLAB 环境下的Simulink 仿真平台3、提高学生分析问题和解决问题的能力二、实验原理1、2ASK 调制原理a)2ASK 的时间波形振幅键控是正弦载波的幅度随数字基带信号而变化的数字调制。
当数字基带信号为二进制时，则为二进制振幅键控。
设发送的二进制符号序列由0、1序列组成，发送0符号的概率为P ，发送1符号的概率为1-P ，且相互独立。
该二进制符号序列可表示为)()(S nn nT t g a t s -=∑其中，⎩⎨⎧=P -P 110发送概率为发送概率为n a T s 是二进制基带信号时间间隔，g(t)是持续时间为T s 的矩形脉冲:⎩⎨⎧≤≤=其他001)(s T t t g则二进制振幅键控信号可表示为t nT t g a t t s t s c s n n c ASK ωωcos )(cos )()(2⎥⎦⎤⎢⎣⎡-==∑ 典型波形如图1-1所示图1-1 典型2ASK 波形由图1-1可以看出，2ASK 信号的时间波形e 2ASK (t)随二进制基带信号s(t)通断变化，所以又称为通断键控信号（OOK 信号）。
b)2ASK 信号的功率谱密度由于二进制的随机脉冲序列是一个随机过程，所以调制后的二进制数字信号也是一个随机过程，因此在频率域中只能用功率谱密度表示。
2ASK 信号功率谱密度的特点如下：(1)由连续谱和离散谱两部分构成，连续谱由调制信号g(t)经线性调制后决定，离散谱由载波分量决定；(2)已调信号波形的带宽是基带脉冲波形带宽的2倍。
2ASK 信号功率谱密度推导：设调制信号s(t)为单极性不归零码，码元间隔为T s ，高电平设为A ，低电平为0，则)(t s 的功率谱)(f P s 为 )(4)(4)(222f A fT Sa T A f P s s s δπ+= 已调信号为t nT t g a t t s t s c S n n c ASK ωωcos )(cos )()(2⎥⎦⎤⎢⎣⎡-==∑，其功率谱为[])()(16)()(sin )()(sin 16)(2222c c s c s c s c s c s e f f f f A T f f T f f T f f T f f T A f P -+++⎥⎥⎦⎤⎢⎢⎣⎡--+++=δδππππ图1-2 2ASK 信号的功率谱密度示意图图中，sb T f 1=，为调制信号s(t)的带宽，数值上也等于码元速率。
河北北方学院信工学院数据通信原理实验（2013/2014学年第二学期）课程名称：数据通信原理题目：基于Simulink的2FSK数字调制与解调专业班级：信息工程三班学生姓名：王璐伟201342250宋帅楠201342291指导教师：刘钰设计周数：1周设计成绩：2014年11月22日第1章实验目的1、熟悉2FSK系统的调制、解调原理2、进一步熟悉MATLAB环境下的Simulink仿真平台3、锻炼学生分析问题和解决问题的能力第2章设计基础及要求2.1 数字通信系统数学模型图1.1 数字通信系统模型图2-1 数字通信系统典型的数字通信系统由信源、编码解码、调制解调、信道及信宿等环节构成，如图 1-1所示，数字调制是数字通信系统的重要组成部分，数字调制系统的输入端是经编码器编码后适合在信道中传输的基带信号。
对数字调制系统进行仿真时，我们并不关心基带信号的码型，因此，我们在仿真的时候可以给数字调制系统直接输入数字基带信号，不用在经过编码器。
2.2 项目目的基于Simulink的数字通信系统仿真—采用2FSK调制技术2.2.1技术要求及原始数据(1)对数字通信系统主要原理和技术进行研究，包括二进制频移键控（2FSK）及解调技术和高斯噪声信道原理等；(2)建立数字通信系统数学模型；(3)建立完整的基于2FSK的模拟通信系统仿真模型；(4)对系统进行仿真、分析。
2.2.2主要任务(1)建立模拟通信系统数学模型；(2)利用Simulink的模块建立模拟通信系统的仿真模型；(3)对通信系统进行时间流上的仿真，得到仿真结果；(4)将仿真结果与理论结果进行比较、分析。
第3章3.1 2FSK调制解调基本原理3.1.1 2FSK调制原理二进制移频键控信号的产生，可以采用模拟调频电路来实现,也可以采用数字键控的方法来实现。
两种FSK信号的调制方法的差异在于：由直接调频法产生的2FSK信号在相邻码元之间的相位是连续变化的（这一类特殊的FSK，称为连续相位FSK（Continous-Phase FSK，CPFSK）），而键控法产生的2FSK信号，是由电子开关在两个独立的频率源之间转换形成，故相邻码元之间的相位不一定连续。
基于Simulink的通信系统建模与仿真——模拟通信系统姓名：XX完成时间：XX年XX月XX日一、实验原理（调制、解调的原理框图及说明）AM调制AM调制是用调制信号去控制高频正弦载波的幅度，使其按调制信号的规律变化的过程。
AM调制原理框图如下AM信号的时域和频域的表达式分别为式中，为外加的直流分量；可以是确知信号也可以是随机信号，但通常认为其平均值为0，即。
AM解调AM信号的解调是把接收到的已调信号还原为调制信号。
AM信号的解调方法有两种：相干解调和包络检波解调。
AM相干解调原理框图如下。
相干解调的关键在于必须产生一个与调制器同频同相位的载波。
如果同频同相位的条件得不到满足，则会破坏原始信号的恢复。
AM包络检波解调原理框图如下。
AM信号波形的包络与输入基带信号成正比，故可以用包络检波的方法恢复原始调制信号。
包络检波器一般由半波或全波整流器和低通滤波器组成。
DSB调制在幅度调制的一般模型中，若假设滤波器为全通网络（＝1），调制信号中无直流分量，则输出的已调信号就是无载波分量的双边带调制信号（DSB）。
DSB调制原理框图如下DSB信号实质上就是基带信号与载波直接相乘，其时域和频域表示式分别为DSB解调DSB只能进行相干解调，其原理框图与AM信号相干解调时完全相同，如图SSB调制SSB调制分为滤波法和相移法。
滤波法SSB调制原理框图如下所示。
图中的为单边带滤波器。
产生SSB信号最直观方法的是，将设计成具有理想高通特性或理想低通特性的单边带滤波器，从而只让所需的一个边带通过，而滤除另一个边带。
产生上边带信号时即为，产生下边带信号时即为。
滤波法SSB调制的频域表达式相移法SSB调制的原理框图如下。
图中，为希尔伯特滤波器，它实质上是一个宽带相移网络，对中的任意频率分量均相移。
相移法SSB调制时域表达式如下。
式中，“－”对应上边带信号，“+”对应下边带信号；表示把的所有频率成分均相移，称是的希尔伯特变换。
SSB解调SSB只能进行相干解调。
摘要QPSK是英文Quadrature Phase Shift Keying的缩略语简称，意为正交相移键控，是一种数字调制方式。
四相相移键控信号简称“QPSK”.在现代通信系统中,调制与解调是必不可少的重要手段。
所谓调制，就是把信号转换成适合在信道中传输的形式的一种过程。
解调则是调制的相反过程，而从已调制信号中恢复出原信号。
本课程设计主要介绍通过进行QPSK调制解调的基带仿真，对实现中影响该系统性能的几个重要问题进行了研究。
针对QPSK的特点，调制前后发生的变化，加上噪声后波形出现的各种变化，通过星座图、眼图、波形图等来观察。
程序设计与仿真均采用MATLAB集成环境下的Simulink仿真平台，最后仿真详单与理论分析一致。
关键词：QPSK调制解调； Simulink仿真平台；MATLAB7.0 ；噪声。
目录一、实验目的 (1)二、实验内容 (1)三、设计原理 (1)1. Simulink简介 (1)2。
QPSK星座图 (2)3。
QPSK的调制 (2)4。
QPSK的解调 (4)四、设计步骤 (4)五、设计结果及分析 (8)1。
信号调制解调后的时域波形图 (9)2.数据源的频谱图 (9)3.QPSK调制后的频谱 (8)4.QPSK解调后的频谱 (8)5。
误码曲线图 (9)六、体会 (12)七、参考文献 (12)一、实验目的1、理解电子信号通信原理.2、熟悉系统建模方法。
3、配置电子信号，设计相关应用方法。
二、实验内容1、利用Matlab—Simulink建立系统模型.2、信号参数：信息速率80Hz，载波中心频率15MHz，采样频率120MHz。
3、依据相关参数，产生QPSK调制信号.4、设计一种方法完成QPSK信号的数据解调。
三、设计原理1. Simulink简介Simulink是MATLAB最重要的组件之一，它提供一个动态系统建模、仿真和综合分析的集成环境。
在该环境中，无需大量书写程序,而只需要通过简单直观的鼠标操作,就可构造出复杂的系统。
实验二 基于simulink 的2ASK 有扰通信系统仿真一、实验目的1、熟悉2ASK 系统的调制、解调原理2、进一步熟悉MATLAB 环境下的Simulink 仿真平台3、提高学生分析问题和解决问题的能力二、实验原理1、2ASK 调制原理a)2ASK 的时间波形振幅键控是正弦载波的幅度随数字基带信号而变化的数字调制。
当数字基带信号为二进制时，则为二进制振幅键控。
设发送的二进制符号序列由0、1序列组成，发送0符号的概率为P ，发送1符号的概率为1-P ，且相互独立。
该二进制符号序列可表示为)()(S nn nT t g a t s -=∑其中，⎩⎨⎧=P -P 110发送概率为发送概率为n a T s 是二进制基带信号时间间隔，g(t)是持续时间为T s 的矩形脉冲:⎩⎨⎧≤≤=其他001)(s T t t g则二进制振幅键控信号可表示为t nT t g a t t s t s c s n n c ASK ωωcos )(cos )()(2⎥⎦⎤⎢⎣⎡-==∑ 典型波形如图1-1所示图1-1 典型2ASK 波形由图1-1可以看出，2ASK 信号的时间波形e 2ASK (t)随二进制基带信号s(t)通断变化，所以又称为通断键控信号（OOK 信号）。
b)2ASK 信号的功率谱密度由于二进制的随机脉冲序列是一个随机过程，所以调制后的二进制数字信号也是一个随机过程，因此在频率域中只能用功率谱密度表示。
2ASK 信号功率谱密度的特点如下：(1)由连续谱和离散谱两部分构成，连续谱由调制信号g(t)经线性调制后决定，离散谱由载波分量决定；(2)已调信号波形的带宽是基带脉冲波形带宽的2倍。
2ASK 信号功率谱密度推导：设调制信号s(t)为单极性不归零码，码元间隔为T s ，高电平设为A ，低电平为0，则)(t s 的功率谱)(f P s 为 )(4)(4)(222f A fT Sa T A f P s s s δπ+= 已调信号为t nT t g a t t s t s c S n n c ASK ωωcos )(cos )()(2⎥⎦⎤⎢⎣⎡-==∑，其功率谱为[])()(16)()(sin )()(sin 16)(2222c c s c s c s c s c s e f f f f A T f f T f f T f f T f f T A f P -+++⎥⎥⎦⎤⎢⎢⎣⎡--+++=δδππππ图1-2 2ASK 信号的功率谱密度示意图图中，sb T f 1=，为调制信号s(t)的带宽，数值上也等于码元速率。

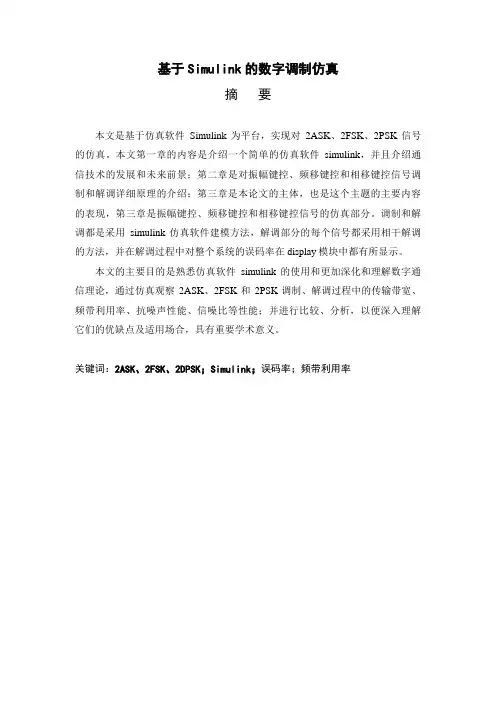

基于Simulink的数字调制仿真摘要本文是基于仿真软件Simulink为平台，实现对2ASK、2FSK、2PSK信号的仿真。
本文第一章的内容是介绍一个简单的仿真软件simulink，并且介绍通信技术的发展和未来前景；第二章是对振幅键控、频移键控和相移键控信号调制和解调详细原理的介绍；第三章是本论文的主体，也是这个主题的主要内容的表现，第三章是振幅键控、频移键控和相移键控信号的仿真部分。
调制和解调都是采用simulink仿真软件建模方法，解调部分的每个信号都采用相干解调的方法，并在解调过程中对整个系统的误码率在display模块中都有所显示。
本文的主要目的是熟悉仿真软件simulink的使用和更加深化和理解数字通信理论，通过仿真观察2ASK、2FSK和2PSK调制、解调过程中的传输带宽、频带利用率、抗噪声性能、信噪比等性能；并进行比较、分析，以便深入理解它们的优缺点及适用场合，具有重要学术意义。
关键词：2ASK、2FSK、2DPSK；Simulink；误码率；频带利用率AbstractThis paper is based on the simulink platform to achieve the simulation of 2ASK, 2FSK, 2PSK signal. The first chapter content is a simple introduction of simulink and the development of communication technology and future prospects; The second chapter is the 2ASK, 2FSK and 2PSK signal modulation and demodulation principle ; The third chapter is the main body of this paper and the main content of this subject, the third chapter is the 2ASK, 2FSK and 2PSK signal simulation of modulation and demodulation. The demodulation parts of each signal adoptes simulink modeling method, and in the process of demodulation the bit error rate of the whole system is shown in the display module.The main purpose of this paper is to use simulation software SIMULINK more familiarly and understand the digital communication theory deeplier, and go through the simulation of 2ASK, 2FSK and 2PSK modulation, transmission bandwidth, the bandwidth utilization, noise performance, SNR performance; and compared them in order to understand the advantages and disadvantages of them and its applied situation, it has important academic significance.Key words：2ASK, 2FSK, 2PSK; Simulink; Error rate; Utilization rate of frequency目录第1章绪论 (1)1.1引言 (1)1.2通信技术及其发展 (1)1.3本文的研究意义和主要内容 (2)第2章二进制数字调制的理论分析 (3)2.1二进制振幅键控（2ASK） (3)2.2二进制频移键控（2FSK） (4)2.3二进制相移键控（2PSK） (5)2.4数字调制的可靠性理论分析 (5)第3章仿真模型的设计及结果分析 (7)3.12ASK的调制与解调仿真 (7)3.22FSK的调制与解调仿真 (9)3.32PSK的调制与解调仿真 (13)3.4结果分析 (15)第4章二进制数字调制系统的性能比较 (16)4.1频带宽度 (16)4.2误码率 (16)4.3对信道特性变化的敏感性 (17)4.4本章小结 (17)第5章总结 (18)参考文献 (19)致谢 (21)第1章绪论1.1引言当今，随着通信技术的快速发展，通信系统也日趋复杂。

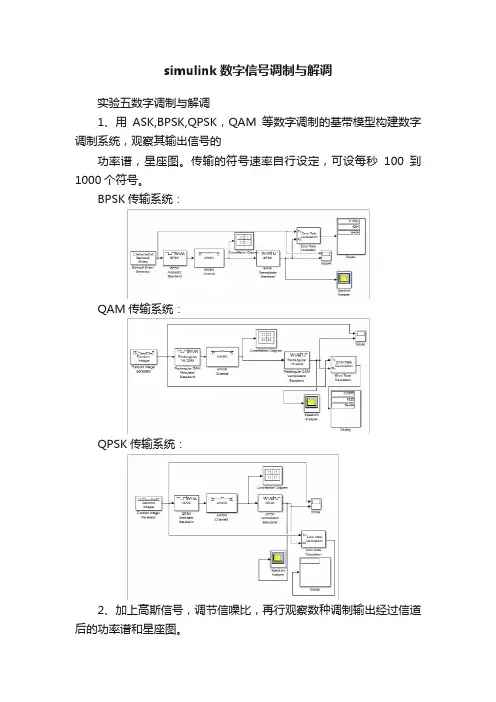

simulink数字信号调制与解调
实验五数字调制与解调
1、用ASK,BPSK,QPSK，QAM等数字调制的基带模型构建数字调制系统，观察其输出信号的
功率谱，星座图。
传输的符号速率自行设定，可设每秒100到1000个符号。
BPSK传输系统：
QAM传输系统：
QPSK传输系统：
2、加上高斯信号，调节信噪比，再行观察数种调制输出经过信道后的功率谱和星座图。
BPSK传输系统：
SNR为4的情况下：
星座图：
功率谱
SNR为6的情况下：
QAM传输系统：SNR=4
SNR=6：
3、为以上系统加上对应的解调器，用示波器观察对比发送与接收波形是否一致。
BPSK传输系统：
QAM传输系统：
QPSK传输系统：
4、加上误码率测试模块，测试在不同传输信噪比下的错误符号率。
BPSK传输系统：
SNR为4的情况下：
SNR为6的情况下：
QAM系统：
QPSK传输系统：。
本科生毕业设计论文设计题目: 基于MATLAB的对信号调制与解调的仿真摘要Simulink是Mathworks公司推出的基于Matlab平台的著名仿真环境Simulin作为一种专业和功能强大且操作简单的仿真工具，目前已被越来越多的工程技术人员所青睐，它搭建积木式的建模仿真方式既简单又直观，而且已经在各个领域得到了广泛的应用。
本文主要是以simulink为基础平台，对2ASK、2FSK、2PSK信号的仿真。
文章第一章内容是对simulink的简单介绍和通信技术的目前发展和未来展望；第二章是对2ASK、2FSK和2PSK信号调制及解调原理的详细说明；第三章是本文的主体也是这个课题所要表现的主要内容，第三章是2ASK、2FSK和2PSK信号的仿真部分，调制和解调都是simulink建模的的方法，在解调部分各信号都是采用相干解调的方法，而且在解调的过程中都对整个系统的误码率在display模块中有所显示本文的主要目的是对simulink的熟悉和对数字通信理论的更加深化和理解。
关键词：2ASK、2FSK、2PSK，simulink,调制，相干解调目录摘要 (42)第一章绪论 (44)1.1 MATLAB/Smulink的简介 (44)1.2 通信发展简史........................................ 错误!未定义书签。
4 1.3 通信技术的现状和发展趋势............................ 错误!未定义书签。
7 第二章 2ASK、2FSK、2PSK和2DPSK的基本原理和实现....... 错误!未定义书签。
7 2.1 2ASK的基本原理和调制解调实现...................... 错误!未定义书签。
8 2.2 2FSK的基本原理和调制解调实现..................... 错误!未定义书签。
11 2.3 2PSK的基本原理和调制解调实现.................... 错误!未定义书签。
14 2. 2DPSK的基本原理和调制解调实现.................... 错误!未定义书签。
18 第三章 Smulink的模型建立和仿真..................... 错误!未定义书签。
24 3.1 2ASK的仿真....................................... 错误!未定义书签。
24 3.2 2FSK的仿真....................................... 错误!未定义书签。
32 3.3 2PSK的仿真....................................... 错误!未定义书签。
41 总结.. (46)致谢 (47)参考文献 (47)第一章绪论1.1 MATLAB/Simulink的简介美国Mathworks公司于1967年推出了矩阵实验室“Matrix Laboratory”（缩写为Matlab）这就是Matlab最早的雏形。
开发的最早的目的是帮助学校的老师和学生更好的授课和学习。
从Matlab诞生开始，由于其高度的集成性及应用的方便性，在高校中受到了极大的欢迎。
由于它使用方便，能非常快的实现科研人员的设想，极大的节约了科研人员的时间，受到了大多数科研人员的支持，经过一代代人的努力，目前已发展到了7.X版本。
Matlab是一种解释性执行语言，具有强大的计算、仿真、绘图等功能。
由于它使用简单，扩充方便，尤其是世界上有成千上万的不同领域的科研工作者不停的在自己的科研过程中扩充Matlab的功能，使其成为了巨大的知识宝库。
可以毫不夸张的说，哪怕是你真正理解了一个工具箱，那么就是理解了一门非常重要的科学知识。
科研工作者通常可以通过Matlab来学习某个领域的科学知识，这就是Matlab真正在全世界推广开来的原因。
目前的Matlab版本已经可以方便的设计漂亮的界面，它可以像VB等语言一样设计漂亮的用户接口，同时因为有最丰富的函数库（工具箱），所以计算的功能实现也很简单，进一步受到了科研工作者的欢迎。
另外，,Matlab和其他高级语言也具有良好的接口，可以方便的实现与其他语言的混合编程，进一步拓宽了Matlab的应用潜力。
可以说，Matlab已经也很有必要成为大学生的必修课之一，掌握这门工具对学习各门学科有非常重要的推进作用。
Simulink是MATLAB中的一种可视化仿真工具，也是目前在动态系统的建模和仿真等方面应用最广泛的工具之一。
确切的说，Simulink是一个用来对动态系统进行建模、仿真和分析的软件包，它支持线性和非线性系统，连续、离散时间模型，或者是两者的混合。
系统还可以使多种采样频率的系统，而且系统可以是多进程的。
Simulink工作环境进过几年的发展，已经成为学术和工业界用来建模和仿真的主流工具包。
在Simulink环境中，它为用户提供了方框图进行建模的图形接口，采用这种结构画模型图就如同用手在纸上画模型一样自如、方便，故用户只需进行简单的点击和拖动就能完成建模，并可直接进行系统的仿真，快速的得到仿真结果。
它的主要特点在于：1、建模方便、快捷；2、易于进行模型分析；3、优越的仿真性能。
它与传统的仿真软件包微分方程和差分方程建模相比，具有更直观、方便、灵活的优点。
Simulink模块库（或函数库）包含有Sinks （输出方式）、Sources（输入源）、Linear（线性环节）、Nonlinear（非线性环节）、Connection （连接与接口）和Extra（其他环节）等具有不同功能或函数运算的Simulink库模块（或库函数），而且每个子模型库中包含有相应的功能模块，用户还可以根据需要定制和创建自己的模块。
用Simulink创建的模型可以具有递阶结构，因此用户可以采用从上到下或从下到上的结构创建模型。
用户可以从最高级开始观看模型，然后用鼠标双击其中的子系统模块，来查看其下一级的内容，以此类推，从而可以看到整个模型的细节，帮助用户理解模型的结构和各模块之间的相互关系。
在定义完一个模型后，用户可以通过Simulink的菜单或MATLAB的命令窗口键入命令来对它进行仿真。
菜单方式对于交互工作非常方便，而命令行方式对于运行仿真的批处理非常有用。
采用Scope模块和其他的显示模块，可以在仿真进行的同时就可立即观看到仿真结果，若改变模块的参数并再次运行即可观察到相应的结果，这适用于因果关系的问题研究。
仿真的结果还可以存放到MATLAB的工作空间里做事后处理。
模型分析工具包括线性化和整理工具，MATLAB的所有工具及Simulink本身的应用工具箱都包含这些工具。
由于MATLAB和SIMULINK的集成在一起的，因此用户可以在这两种环境下对自己的模型进行仿真、分析和修改模型。
但是Simulink不能脱离MATLAB而独立工作。
，1.2 通信技术的历史和发展1.2.1 通信的概念通信就是克服距离上的障碍，从一地向另一地传递和交换消息。
消息是信息源所产生的，是信息的物理表现，例如，语音、文字、数据、图形和图像等都是消息(Message)。
消息有模拟消息（如语音、图像等）以及数字消息（如数据、文字等）之分。
所有消息必须在转换成电信号（通常简称为信号）后才能在通信系统中传输。
所以，信号（Signal）是传输消息的手段，信号是消息的物质载体。
相应的信号可分为模拟信号和数字信号，模拟信号的自变量可以是连续的或离散的，但幅度是连续的(分别如图1-2-1所示) ，如电话机、电视摄像机输出的信号就是模拟信号。
数字信号的自变量可以是连续的或离散的，但幅度是离散的(分别如图1-2-2所示) ，如电船传机、计算机等各种数字终端设备输出的信号就是数字信号。
通信的目的是传递消息，但对受信者有用的是消息中包含的有效内容，也即信息(Information) 。
消息是具体的、表面的，而信息是抽象的、本质的，且消息中包含的信息的多少可以用信息量来度量。
通信技术，特别是数字通信技术近年来发展非常迅速，它的应用越来越广泛。
通信从本质上来讲就是实现信息传递功能的一门科学技术，它要将大量有用的信息无失真，高效率地进行传输，同时还要在传输过程中将无用信息和有害信息抑制掉。
当今的通信不仅要有效地传递信息，而且还有储存、处理、采集及显示等功能，通信已成为信息科学技术的一个重要组成部分。
通信系统就是传递信息所需要的一切技术设备和传输媒质的总和，包括信息源、发送设备、信道、接收设备和信宿(受信者) ，它的一般模型如图1-2-3所示。
→→→→信息源发送设备信道接收设备受信者↑噪声源图1-2-3通信系统一般模型通信系统可分为数字通信系统和模拟通信系统。
数字通信系统是利用数字信号来传递消息的通信系统，其模型如图1-2-4所示，→→→→→→→→信数信信数信信源道字受道源字信息编编调 解译译信源码码调码码者制道器器器器器器↑噪声源 图1-2-4 数字通信系统模型模拟通信系统是利用模拟信号来传递消息的通信系统，其模型如图1-2-5所示。
→→→→信息源调制器信道解调器受信者↑噪声源图1-2-5 模拟通信系统模型数字通信系统较模拟通信系统而言，具有抗干扰能力强、便于加密、易于实现集成化、便于与计算机连接等优点。
因而，数字通信更能适应对通信技术的越来越高的要求。
近二十年来，数字通信发展十分迅速，在整个通信领域中所占比重日益增长，在大多数通信系统中已代替模拟通信，成为当代通信系统的主流。
1.2.2 通信的发展史简介远古时代,远距离的传递消息是以书信的形式来完成的,这种通信方式明显具有传递时间长的缺点。
为了在尽量短的时间内传递尽量多的消息,人们不断地尝试所能找到的各种最新技术手段。
1837年发明的莫尔斯电磁式电报机标志着电通信的开始,之后，利用电进行通信的研究取得了长足的进步。
1866年利用海底电缆实现了跨大西洋的越洋电报通信。
1876年贝尔发明了电话,利用电信号实现了语音信号的有线传递，使信息的传递变的既迅速又准确，这标志着模拟通信的开始，由于它比电报更便于交流使用，所以直到20世纪前半叶这种采用模拟技术的电话通信技术比电报的到了更为迅速和广泛的发展。
1937年瑞威斯发明的脉冲编码调制标志数字通信的开始。
20世纪60年代以后集成电路、电子计算机的出现，使得数字通信迅速发展。
在70年代末在全球发展起来的模拟移动电话在90年代中期被数字移动电话所代替，现有的模拟电视也正在被数字电视所代替。
数字通信的高速率和大容量等各方面的优越性也使人们看到了它的发展前途。
1.3 通信技术的发展现状和趋势进入20世纪以来，随着晶体管、集成电路的出现与普及、无线通信迅速发展。
