金属电化学腐蚀与防腐是工程材料以及相关领域中一个十分重要的问题。
金属电化学腐蚀是金属在电化学作用下发生的一种不可逆的损伤，导致金属的质量和性能下降。
反之，防腐技术是针对金属电化学腐蚀现象而采取的预防或治理措施，以延缓金属材料的腐蚀速度，延长其使用寿命。
本文将从金属电化学腐蚀机理、常见的防腐技术以及未来的发展趋势三方面对这一主题进行探讨。
一、金属电化学腐蚀机理1. 腐蚀的基本概念腐蚀是金属材料在特定环境中的侵蚀现象，是由于电化学反应引起的物质损耗。
金属腐蚀主要包括阳极溶解、阳极枝晶腐蚀、表面膜破坏和缺陷部位的腐蚀等过程。
2. 腐蚀影响因素环境因素、金属材料本身特性以及其它外部因素都会对金属腐蚀产生影响。
金属材料的电位、温度、湿度、PH值、氧气浓度等因素都会对金属的腐蚀产生影响。
3. 腐蚀方式金属腐蚀主要有干细菌腐蚀、海水腐蚀、化学腐蚀和电化学腐蚀。
其中电化学腐蚀是最为常见和重要的一种。
二、金属电化学腐蚀的防腐技术1. 涂层技术涂层技术是目前应用最为广泛的一种防腐方法。
包括有机涂层、无机涂层、电化学沉积涂层等。
这些涂层可以有效隔绝金属与外界环境的接触，减少金属电化学腐蚀的发生。
2. 金属表面处理金属表面处理主要有防护涂层的施加、质量保证、金属镀层技术等。
金属表面处理可以有效地提高金属耐蚀性，并且使金属材料在特定环境中具有更长的使用寿命。
3. 材料合金化通过合金化可以改善金属材料的力学性能、耐磨性和耐腐蚀性。
加入镍、铬等元素合金化不锈钢可以大大提高其耐蚀性能，减少金属电化学腐蚀的发生。
4. 电化学保护在金属表面施加保护电流，使金属成为阴极保护，从而阻止金属的电化学腐蚀。
电化学保护是一种较新的防腐技术，具有良好的防腐效果。
三、未来发展趋势和个人观点未来的金属电化学腐蚀与防腐技术将更加关注环保、节能、耐久性以及智能化。
新型材料的研究、防腐材料的先进生产工艺以及多种防腐技术的综合应用将是未来发展的趋势。
我个人认为，金属电化学腐蚀与防腐技术是一个综合性的课题，需要从材料学、电化学、化学工程等多个专业领域进行深入研究。

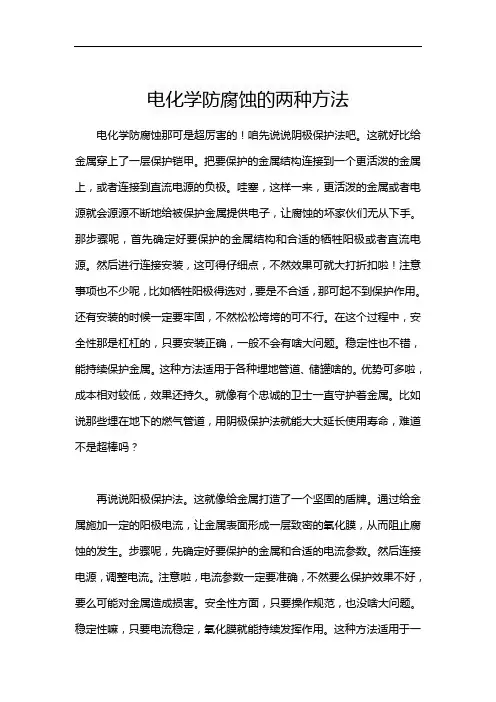

电化学防腐蚀的两种方法电化学防腐蚀那可是超厉害的！咱先说说阴极保护法吧。
这就好比给金属穿上了一层保护铠甲。
把要保护的金属结构连接到一个更活泼的金属上，或者连接到直流电源的负极。
哇塞，这样一来，更活泼的金属或者电源就会源源不断地给被保护金属提供电子，让腐蚀的坏家伙们无从下手。
那步骤呢，首先确定好要保护的金属结构和合适的牺牲阳极或者直流电源。
然后进行连接安装，这可得仔细点，不然效果可就大打折扣啦！注意事项也不少呢，比如牺牲阳极得选对，要是不合适，那可起不到保护作用。
还有安装的时候一定要牢固，不然松松垮垮的可不行。
在这个过程中，安全性那是杠杠的，只要安装正确，一般不会有啥大问题。
稳定性也不错，能持续保护金属。
这种方法适用于各种埋地管道、储罐啥的。
优势可多啦，成本相对较低，效果还持久。
就像有个忠诚的卫士一直守护着金属。
比如说那些埋在地下的燃气管道，用阴极保护法就能大大延长使用寿命，难道不是超棒吗？再说说阳极保护法。
这就像给金属打造了一个坚固的盾牌。
通过给金属施加一定的阳极电流，让金属表面形成一层致密的氧化膜，从而阻止腐蚀的发生。
步骤呢，先确定好要保护的金属和合适的电流参数。
然后连接电源，调整电流。
注意啦，电流参数一定要准确，不然要么保护效果不好，要么可能对金属造成损害。
安全性方面，只要操作规范，也没啥大问题。
稳定性嘛，只要电流稳定，氧化膜就能持续发挥作用。
这种方法适用于一些在特定腐蚀环境下的金属设备。
优势就是针对性强，可以根据不同的金属和腐蚀环境进行调整。
就好比量身定制的防护装备。
比如在一些化工设备中，阳极保护法就能大显身手，让设备免受腐蚀之苦，这多厉害呀！电化学防腐蚀的这两种方法真的超赞！它们能在各种不同的场景下保护金属，延长金属的使用寿命，为我们的生活和工业生产带来了极大的便利。
咱可得好好利用它们，让金属更耐用，让我们的世界更美好。
金属的防腐处理方法
金属的防腐处理方法有很多种，以下是其中常见的几种：
1. 镀层处理：镀层是将一层其他材料（如锌、镉、铬等）覆盖在金属表面，形成保护层。
这种方法可以防止金属与空气、水、化学物质等接触，从而防止金属的腐蚀。
2. 电化学防护：电化学防护包括阳极保护和阴极保护两种方法。
阳极保护是通过在金属表面建立一个比金属更易氧化的电极（阳极），使其代替金属发生氧化反应，从而保护金属。
阴极保护则是通过在金属表面引入一个比金属更难氧化的电极（阴极），使其代替金属发生还原反应，从而保护金属。
3. 涂层处理：将一层具有良好防腐性能的涂料覆盖在金属表面，形成保护层。
涂料可以隔绝金属与外界环境的接触，防止金属腐蚀。
4. 防锈剂处理：在金属表面涂覆一层防锈剂，防止金属与外界环境中的氧气、水等接触，从而防止腐蚀发生。
5. 合金处理：将金属与其他元素或化合物进行合金化处理，增强金属的抗腐蚀性能。
以上方法可以单独应用，也可以结合使用，具体选择何种方法取决于金属的具体
情况和使用环境。
牺牲阳极防腐的基本原理牺牲阳极防腐是一种常用的金属防腐方法，它利用电化学原理，在金属结构表面形成一层保护膜，从而防止金属的腐蚀。
其基本原理涉及到电化学反应、阳极和阴极的作用以及电流的流动。
电化学反应电化学反应是指在电解质溶液中，由于电流的作用，阳极和阴极上发生的化学反应。
在牺牲阳极防腐中，电化学反应主要涉及金属的氧化和还原反应。
以铁为例，当金属表面暴露在含有氧气和水的环境中时，会发生以下反应：1.阳极反应：Fe → Fe2+ + 2e-在阳极上，铁原子失去电子，转化为二价铁离子。
2.阴极反应：O2 + 2H2O + 4e- → 4OH-在阴极上，氧气和水与电子结合，生成氢氧根离子。
阳极和阴极的作用在牺牲阳极防腐中，阳极和阴极起到了不同的作用。
1.阳极：牺牲阳极牺牲阳极是一种较为活泼的金属，如锌、铝等，它们具有较低的电极电位。
当牺牲阳极与金属结构接触时，牺牲阳极会优先发生氧化反应，将电子释放给金属结构，从而保护金属结构不被腐蚀。
以锌为例，当锌作为牺牲阳极与铁结构接触时，发生如下反应：锌阴极反应：Zn → Zn2+ + 2e-铁阳极反应：Fe → Fe2+ + 2e-可以看出，锌的电极电位较铁低，因此锌更容易氧化，而铁则相对稳定。
2.阴极：金属结构金属结构是被保护的对象，它充当了阴极的角色。
在阴极上发生的还原反应消耗了来自阳极的电子，从而减缓了金属的氧化速度。
阴极上的还原反应可以通过以下反应来表示：Fe2+ + 2e- → FeOH- → 1/2H2O + 1/2O2 + 2e-这些反应将阴极上的电子消耗掉，并使金属结构得到保护。
电流的流动在牺牲阳极防腐过程中，电流的流动起到了至关重要的作用。
电流的流动是通过电解质溶液中的离子完成的，其中阳极离子向阴极流动。
在牺牲阳极防腐中，锌或其他牺牲阳极的金属通过电流的流动，将电子释放给金属结构，从而发生氧化反应。
同时，金属结构上的阴极反应消耗了来自阳极的电子，实现了金属结构的保护。
钢筋混凝土结构中的防腐措施钢筋混凝土是一种应用广泛的建筑材料，在现代化建设中扮演着重要角色。
然而，由于长期暴露于外界环境中，钢筋混凝土结构容易受到腐蚀的侵袭，从而降低结构的稳定性和寿命。
因此，在钢筋混凝土结构中，采取防腐措施是至关重要的。
本文将阐述一些常见的防腐措施，以及它们的优缺点和应用范围。
一、涂层保护涂层是目前应用最广泛的钢筋混凝土防腐措施之一。
涂层可以附着在钢筋表面形成保护层，隔绝钢筋与外界环境的接触，避免腐蚀反应的发生。
涂层通常由底漆、中间涂层和面漆组成，层层叠加，以增加保护效果。
涂层保护的优点是施工简单，成本相对较低，同时具有一定的美观效果。
然而，涂层的防腐效果较为有限，容易受到外力的破坏，如剥落、龟裂等。
此外，涂层防腐措施也无法对深层的钢筋提供完全的保护。
二、电化学防腐电化学防腐是利用电化学原理来延缓钢筋腐蚀的过程。
通过在混凝土中埋设阳极和阴极，形成一定的电位差，从而抑制钢筋的腐蚀。
电化学防腐技术分为阴极保护和阳极保护两种。
阴极保护是通过给钢筋提供电子以减缓腐蚀的过程。
阳极保护则是在混凝土中引入一种高电位的阳极材料，使钢筋成为阴极，从而达到保护的效果。
电化学防腐措施具有连续性好、效果持久、适应性广泛等优点。
然而，电化学防腐的成本较高，施工难度大，需要切割混凝土，对结构造成一定的破坏。
三、复合材料加固复合材料加固是一种非常有效的钢筋混凝土结构防腐措施。
复合材料一般由碳纤维、玻璃纤维或有机高分子材料等加固层组成，通过将其粘结在钢筋混凝土表面，起到防腐的作用。
复合材料加固具有防腐性好、施工方便、对结构影响小等优点。
四、防护层覆盖防护层覆盖是一种通过增加混凝土保护层的厚度来提高钢筋混凝土防腐效果的措施。
通过增加混凝土保护层的厚度，能够减缓外界侵蚀因素对钢筋的影响，延长结构的使用寿命。
然而，防护层覆盖的缺点在于施工困难度较大，需要额外的材料和劳动力成本。
此外，增加混凝土保护层的厚度也会导致结构的自重增加，对设计和施工造成一定的困扰。

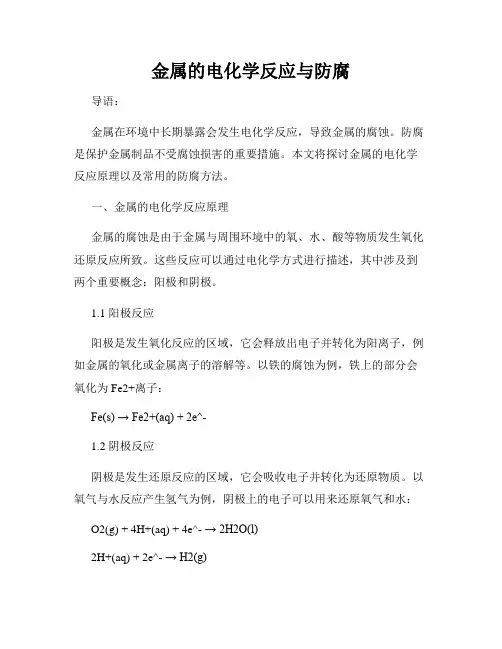

金属的电化学反应与防腐导语：金属在环境中长期暴露会发生电化学反应，导致金属的腐蚀。
防腐是保护金属制品不受腐蚀损害的重要措施。
本文将探讨金属的电化学反应原理以及常用的防腐方法。
一、金属的电化学反应原理金属的腐蚀是由于金属与周围环境中的氧、水、酸等物质发生氧化还原反应所致。
这些反应可以通过电化学方式进行描述，其中涉及到两个重要概念：阳极和阴极。
1.1 阳极反应阳极是发生氧化反应的区域，它会释放出电子并转化为阳离子，例如金属的氧化或金属离子的溶解等。
以铁的腐蚀为例，铁上的部分会氧化为Fe2+离子：Fe(s) → Fe2+(aq) + 2e^-1.2 阴极反应阴极是发生还原反应的区域，它会吸收电子并转化为还原物质。
以氧气与水反应产生氢气为例，阴极上的电子可以用来还原氧气和水：O2(g) + 4H+(aq) + 4e^- → 2H2O(l)2H+(aq) + 2e^- → H2(g)1.3 电池原理当阳极和阴极处于同一金属中或不同金属之间，它们就形成了一个电池系统。
阳极上的金属离子会通过电解质（如水）传输到阴极上，并与阴极反应发生的物质发生氧化还原反应，从而导致金属腐蚀。
二、金属防腐的方法2.1 表面涂层法表面涂层法是最常用的金属防腐方法之一，通过在金属表面形成一层保护层来隔离金属和周围环境的接触。
常见的涂层包括油漆、涂覆剂和电镀等。
涂层可以阻止金属与氧气和水等腐蚀介质的接触，减少金属的电化学反应。
2.2 金属合金法金属合金法是通过将金属与其他金属或非金属合成一种新的材料，来提高原始金属的抗腐蚀性能。
例如，不锈钢就是由铁、铬、镍等元素的合金组成，具有较好的耐腐蚀性能。
2.3 阳极保护法阳极保护法是通过在金属表面设置一种更容易氧化的金属作为保护阳极，从而减少原始金属的氧化反应。
例如，将锌作为铁的保护阳极，在锌上发生氧化反应，从而保护铁。
2.4 缓蚀剂法缓蚀剂法是通过在金属表面形成一层物理或化学上的缓蚀剂层，来阻止金属与腐蚀介质的接触，降低金属的电化学反应。
金属的电化学腐蚀与防护教案示范三篇金属的电化学腐蚀与防护教案1教材分析：本节课程是高中化学的第四章第四节，着重介绍了金属的电化学腐蚀和防护的基础概念、原理和方法。
教材主要内容包括金属腐蚀的原因、腐蚀过程和类型，腐蚀的防护措施，以及防护材料的种类和应用。
教学目标：1. 理解金属腐蚀的原理和分类，知道何种因素引起腐蚀。
2. 了解金属腐蚀的过程，掌握腐蚀程度的判断方法。
3. 掌握金属的防腐方法，包括阳极保护、阴极保护、涂层保护等。
4. 了解防腐材料的种类和特点，学会正确使用防腐涂料。
5. 培养学生创新思维和探究精神，鼓励学生从职业方向出发，对未来进行规划和预测。
教学重点：1. 腐蚀的种类和原理；2. 防腐的措施和方法；3. 金属腐蚀评价和防腐涂料选用的标准。
教学难点：1. 腐蚀的电化学原理，包括阳极、阴极和电解质的反应过程。
2. 不同金属在不同环境下腐蚀的机理及防止腐蚀的方法；3. 防腐涂料的选用，涂层的厚度和附着力的衡量方法。
学情分析：本节课程是高中化学中的选修内容，通常在年级较高，化学基础知识相对扎实的学生中教授。
学生应该已经在前面的章节中学习了电化学的基础知识，如电极反应等，有一定的认知基础。
但对于电解质的种类、腐蚀机制等知识掌握不深刻。
部分学生可能没有接触过防腐涂料及防腐涂料的应用，在实验操作上可能需要师生合作互动。
教学策略：1. 采用启发式教学法，引导学生通过实验和讨论理解腐蚀的机理和防护原理。
2. 通过引导学生进行实际问题分析，提高学生独立思考和判断能力。
3. 通过研究具体的防腐实践案例，引导学生理解和掌握防腐的科学方法和实用技术。
4. 通过实验和模拟仿真，激发学生的探索精神和创新意识。
5. 课后安排相关的实验练习以及习题训练，巩固学生所学知识和应用能力。
教学方法：1. 课堂讲授结合视听、图像等多媒体资源，生动直观展示相应的实验现象及防腐涂料的应用例子等；2. 小组讨论及实验操作，寻找金属腐蚀的规律；3. 仿真实验、实物展示等多种方式交替使用，提高学生的学习兴趣和深度；4. 队伍合作、个人发现等多元化学习方式，培养学生的能力和探究意识。
金属的腐蚀与电化学防护导语：当金属与周围的环境接触时，会发生腐蚀现象，破坏金属的性能与外观。
针对金属腐蚀问题，我们可以采取多种防护措施，其中电化学防护是一种有效的方式。
本文将探讨金属的腐蚀原理、腐蚀的分类以及电化学防护的原理和方法。
一、金属腐蚀原理金属腐蚀是指金属与外界环境（如氧气、水、酸、碱等）发生化学反应而导致的金属表面的损失。
常见的金属腐蚀有钢铁的锈蚀、铝的氧化以及铜的氧化等。
金属腐蚀的过程可以简单概括为两个步骤：阳极反应和阴极反应。
阳极反应是金属离子的氧化过程，金属原子失去电子转变为阳离子；阴极反应则是物质还原的过程，物质从离子态回到中性态，同时获得电子。
二、金属腐蚀的分类根据金属腐蚀的性质和发生环境的不同，我们可以将金属腐蚀分为以下几类：1. 干腐蚀：即在无水环境下发生的金属腐蚀。
典型的例子是金属在干燥空气中发生氧化反应，形成氧化物。
2. 湿腐蚀：是在存在水分的环境中发生的金属腐蚀，水起到了催化剂的作用。
常见的湿腐蚀有金属在水中发生氧化反应以及在潮湿气候中发生氧化等。
3. 电化学腐蚀：是指金属腐蚀过程中涉及电化学反应的腐蚀类型，包括阳极溶解、阳极极化和阴极保护等。
三、电化学防护的原理和方法电化学防护的基本原理是通过改变金属与周围环境之间的电化学反应来减缓或抑制金属腐蚀的发生。
以下是一些常见的电化学防护方法：1. 阳极保护：通过在金属表面形成保护性的氧化膜，阻止金属表面的进一步腐蚀。
常见的例子包括金属的阳极氧化和镀层等。
2. 阴极保护：将金属表面连接到一个电源的负极，使金属处于阴极状态，从而减缓或抑制金属的腐蚀。
这常用于金属的阴极保护涂层、阴极保护电流等。
3. 缓蚀剂：缓蚀剂是一种可以在金属表面形成保护性膜的物质，能够减缓腐蚀的发生。
常见的缓蚀剂包括有机酸、缓蚀油等。
四、电化学防护的应用电化学防护广泛应用于金属材料的防腐领域，有效地减缓或抑制金属腐蚀的发生。
以下是电化学防护在实际应用中的一些例子：1. 阳极保护：在海洋工程中经常使用阳极保护技术来防止金属构件的腐蚀。

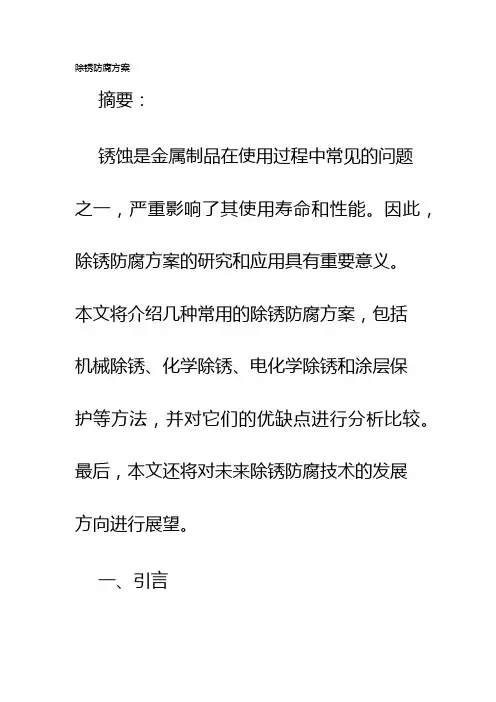

除锈防腐方案摘要：锈蚀是金属制品在使用过程中常见的问题之一，严重影响了其使用寿命和性能。
因此，除锈防腐方案的研究和应用具有重要意义。
本文将介绍几种常用的除锈防腐方案，包括机械除锈、化学除锈、电化学除锈和涂层保护等方法，并对它们的优缺点进行分析比较。
最后，本文还将对未来除锈防腐技术的发展方向进行展望。
一、引言金属材料在工业生产和日常生活中得到了广泛应用，但由于其易受氧化、腐蚀的特性，会导致表面产生铁锈，从而降低材料的使用寿命，甚至引发安全隐患。
因此，采取除锈防腐措施是非常必要的。
二、机械除锈机械除锈是通过物理力量将锈层从金属表面去除的方法。
常见的机械除锈工艺有刷洗、喷砂、喷丸等。
机械除锈的优点是操作简单、成本低廉，并且不会对环境造成污染。
然而，机械除锈只能去除表面的锈层，无法处理内部腐蚀的问题，且容易引起表面的划伤。
三、化学除锈化学除锈是利用化学反应将金属表面的锈层溶解掉的方法。
常用的化学除锈剂有酸性和碱性溶液，如硫酸、盐酸、磷酸等。
化学除锈的优点是能够彻底去除金属表面的锈层，清洗后的金属表面光洁，但其缺点是对环境和操作人员有一定的危害性。
四、电化学除锈电化学除锈是利用电化学原理去除金属表面锈层的方法。
通过在金属表面施加电流，使金属表面发生化学反应，将锈层还原为金属本身。
电化学除锈的优点是能够去除金属表面的锈层，而且不会对金属本身产生损害，但需要专业设备和技术支持。
五、涂层保护涂层保护是在金属表面涂覆一层防腐层，以起到保护金属免受腐蚀的作用。
常见的涂层有涂料和涂层膜。
涂层保护的优点是能够有效隔绝金属与外界环境的接触，从而达到防腐的目的。
然而，涂层的质量和施工工艺对防腐效果具有重要影响。
六、未来展望随着科学技术的不断发展，除锈防腐方案也在不断创新。
未来，我们可以从以下几个方面进一步改进除锈防腐技术：1.开发更加环保的除锈剂，降低对环境和操作人员的危害。
2.提高涂层保护技术的性能和施工工艺的可靠性。
3.结合多种除锈防腐方法，形成综合施工方案。
目录第一章编制依据 (2)第二章工程概况 (3)第三章主要工种施工方法 (3)第四章施工质量保证措施 (17)第五章工期计划及施工进度保证措施 (22)第六章现场文明施工控制 (28)第一章编制依据1 SY0007-1999 《钢质管道及储罐腐蚀控制工程设计规范》2 SY/T0413-2002《埋地钢质管道聚乙烯防腐层技术标准》3 SY/T0407-97 《涂装前钢材表面预处理规范》4 GB/T8923-88 《涂装前钢材表面锈蚀等级和除锈等级》5 GB/T21448-2008《埋地钢制管道阴极保护技术规范》6 SY/T0023-97 《埋地钢质管道阴极保护参数测试方法标准》7 SY/T0086-2003《阴极保护管道的电绝缘标准》8 SY/T0032-2000《埋地钢质管道交流排流保护技术标准》9 SY/T0017-96 《埋地钢质管道直流排流保护技术标准》10 GB126-89《工业设备及管道绝热工程施工及验收规范》；11 GB50185-93《工业设备及管道绝热工程质量检验评定标准》；12 HGJ229-91《工业设备、管道防腐蚀工程施工及验收规范》；第二章工程概况一、工程名称：中水输水管线防腐工程。
二、工程说明中水输水管线工程线路防腐部分，内容包括该段线路外防腐层、水锤间工程、井室损坏处理及阴极保护。
第三章主要工种施工方法第一节电化学防腐保护系统施工一、阴极保护测试桩安装⑴施工前按图纸要求对测试桩进行检查，检查外观尺寸及内部结构完好，接线是否牢固。
⑵在特殊地段，回填管沟时应预留测试桩的安装坑。
⑶根据图纸提供的测试桩位臵，推算到实际焊口、管子上，并测出距最的转角桩的距离、方向等数据，并在测试桩标牌上注明桩的类型编号、里程。
⑷沿线的电位与电流测试桩兼做里程桩时，安装时用TC600 全站仪测量距离，桩间距离误差不大于1m。
⑸测试桩的导线与管道连接采用铝热焊接法。
具体操作步骤为：①首先将焊接处的管道顶部防腐层剥开100×80mm，将其清理干净，打磨出金属光泽；②打磨后将管道表面清洁干净，并预热到100℃；③按铝热焊接操作说明装焊模、焊剂、放臵点火器具，接好电池盒引线并点火焊接，焊后3 分钟取下模具，打掉焊渣，检查焊点是否牢固；④焊接处采用管道补伤材料防腐，并将测试导线固定，顺管沟壁引出敷设。
⑹测试桩体按设计要求施工埋入地下的部分，回填时要分层夯实，使基础稳固，防止雨季桩体倾斜。
⑺测试盒中接线桩和接头表面不得有油污和氧化皮。
⑻设在穿越套管处、钢质电缆与管道穿越处的测试桩两端与防腐方式均与前述焊接方式相同，桩位设臵位臵符合图纸要求，其安装应与穿越管段共同完成，安装后应及时测试。
⑼设在进出站场绝缘接头处的测试桩和沿线牺牲阳极保护的测试桩，按相应图纸安装。
⑽测试桩安装完毕后，进行检查验收并经监理工程师签字。
二、牺牲阳极保护系统⑴检验阳极产品质量保证书所标成分是否和设计图纸要求的相一致。
⑵对于现场填包的阳极，阳极使用前应对表面进行处理，清除表面的氧化膜及油污，使其呈现金属光泽。
⑶阳极填包料的成份应符合设计要求，填包料应调拌均匀，不得混入杂物。
填包料应采用天然纤维织品包裹，不应使用人造纤维制品并应保证阳极四周填包料厚度一致(不应小于50mm)、密实。
⑷导线和阳极钢芯可采用铜焊或锡焊连接，搭接焊缝长度不得小于50mm。
电缆和阳极钢芯焊接后，应采取必要的保护措施，以防接合部的损坏。
焊完导线的阳极在搬运过程中不得牵引导线。
⑸导线的绝缘护套必须完整无损，对于任何裂缝都必须修复。
⑹导线和钢芯的焊接处及非工作的阳极端面应采用环氧树脂或相当的材料进行防腐绝缘。
⑺电缆和管道连接采用铝热焊接方式，其要求为：①焊接处的管道表面应清理干净，打磨出金属光泽；②打磨后，管道表面清洁、干燥并预热100℃；③按铝热焊接操作说明装焊模、焊剂、放臵点火器具，接好电池盒引线并点火焊接，焊后3 分钟取下模具，打掉焊渣，检查焊点是否牢固；④焊接处应采用和管体相同的材料防腐绝缘。
三、施工方法及技术质量要求1、阳极选型选择MGAZ1型镁阳极，其在土壤中的电化学性能如下：开路电位-1.50V(SCE)实际发生电量1110A〃h/kg电流效率55%消耗率≤7.92kg/A〃aMGAZ1镁阳极形状及尺寸规格号 镁重(kg)A(mm) B(mm) C(mm) D(mm) E(mm) MGAZ1-414 95 105 110 680 7002、阳极分布镁阳极两支为一组，埋设在管道两侧（若开挖不方便，也可以埋设在管道的一侧），阳极组之间间距200米，总共设臵286组（572支镁合金阳极），阳极在在57.2公里的管段上基本上均匀分布，若有障碍物，阳极在具体埋设时可以在5m 左右范围内移动。
若遇到管道穿越河流或者和铁路交叉，则加密阳极的设臵，所以总设计阳极用量为600支。
3、阳极埋设阳极距离管道1.5米，阳极填包料布袋距离地面不小于0.7米。
在阳极设臵位臵开挖阳极坑，阳极在就位后在阳极布袋上盖上一层薄土后，向坑内灌水，使阳极布袋内的填料饱和吸满水，然后再回填并夯实，恢复地坪。
或者在埋设前用水浸透填包料。
）回填土中不应含有砖、石等杂物。
E D 100mm C A BO被保护管道3、阳极所带电缆焊接及焊点处理电缆焊接在管道正上方，欲焊接电破除原防腐层并除锈至光亮，采用铝热焊（也可以采用标书中描述的焊接方法，但是铝热焊不需要电源，为SY/T0019-97推荐做法）直接将阳极电缆焊接于钢套管上，焊点用热熔胶和补伤片补伤。
4、测试桩每1公里设臵一个测试桩，管道穿越或者与铁路交叉增加测试桩，测试桩可以兼作里程桩，一共设计65个测试桩。
测试桩附近埋设一支长效硫酸铜参比电极，以测量管道的保护状态。
测试线和管道焊接，焊点也用热熔胶和补伤片防腐，测试线和参比电极所带电缆引到测试桩连接到测试端子。
测试桩标牌测试桩门地面混凝土固定墩固定杆从此穿线长效硫酸铜参比电极5、保护效果测试1、阳极埋入地下10天后进行保护电位测试，测试时用万用表的直流2V挡进行测量，一支表笔搭测试线的端子，另一表笔搭参比电极的引出线连接的端子。
测量保护电位（万用表读数）在-0.85V～-1.2V之间，说明管道处于保护状态。
2、系统运行后半年开始第一次测试，以后至少每半年进行一次测试。
第二节、管道防腐施工1、表面除锈处理：（1）表面处理要求：设备、管道和钢结构表面应无可见的油污和污垢，并且没有附着不牢的氧化皮、铁锈等附着物，即达到《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88 中的Sa2.5级或St3级。
为了使处理后的金属表面不致再锈蚀和粘上油污，必须在不迟于3小时内涂刷第一道底漆。
（2）表面处理方法：1）喷砂除锈：A、技术要求：喷砂采用石英砂。
施工环境温度宜10℃-30℃，空气相对湿度小于85%，同时要求基体金属表面温度应大于露点温度3℃以上。
粗砂须被检验以保证可溶性氯盐不超过30ppm。
B、喷射处理工艺参数：压缩空气工作压力：6-8kg/cm2；喷射角：磨料喷射方向与工作表面法线之间夹角以15°～30°为宜；喷射距离：喷嘴离工件距离要求100 mm -300mm；磨料粒径：14-65目。
C、压缩空气质量：喷射处理所用的压缩空气必须经过冷却装臵及油水分离器处理，保证压缩空气清洁、干燥、无油，压缩空气应经下述方法检查，合格后方可使用：将喷嘴对着白纸吹半分钟，不见油和水的痕迹，则可认为基本符合要求。
D、喷砂前，应采取有效措施将非喷砂工作面遮蔽保护。
保证在现场喷砂除锈施工过程不对现场造成污染，为避免现场的污染，喷砂除锈应采用钢砂并应采取必要的防尘、除尘措施。
E、喷砂除锈后，应用干燥无油的压缩空气吹扫表面浮尘和碎屑。
清理后的表面不得用手触摸。
涂装前如发现基体表面污染或返锈，应重新处理到原除锈等级。
F、磨料应符合GB6484-6487的规定。
为保证粗糙度达到60um～80um （即：喷砂至金属白色，完全清除氧化皮、锈及其它杂质，残留仅为斑点或条纹阴影）），择磨料粒径0.5 mm -1.5mm。
G、喷砂作业的安全与防护：1操作人员必须带空气分配器的头盔面罩和防护服手套和耳塞。
2头盔上的面罩玻璃要经常更换，保证良好的能见度。
保证保持其工作现场的清洁，但不得使用对设备和建筑有损害性和二次污染的清洗剂或工具。
3划清工作区与安全区，施工现场安全标志线以内禁止无防护的人员进入防腐施工作业区域。
4清理或贮存易燃有害物品时，事先应清除干净并经分析合格后，工作人员方可进入容器，作业时应配臵通风装臵。
5作业前操作工应先检查软管、接头、空压机、喷砂机等，在没有破损和故障后方可使用。
施工人员衣着应一致、整洁，进入现场必须佩带胸牌。
施工人员必须是经过培训合格的上岗熟练工人。
6在需要登高的场合，配备脚手架，喷砂软管要固定在垂直面上，以减轻喷砂工的劳动强度，当现场需要防止磨料飞散时，就搭建临时工棚。
喷砂软管能导走静电，例如采用含碳黑量较高的橡胶管、普通空气软管可考虑用细金属线缠上并接地把静电导入地下，这在登高喷砂作业时尤要重要，因为当作业人员受到静电冲击时，会造成坠落事故。
7喷砂作业的辅助操作人员，可选用阻尘率高，呼吸阻力少，重量轻的过滤式防尘口罩。
8施工现场须合理配臵雨棚和挡水板，防止雨水和灰尘进入容器。
9在不放大的情况下进行观察时，钢材表面应无可见的油脂和污垢，并且没有氧化皮、铁锈、涂料涂层和异物，任何残留的痕迹应仅是点状或条纹状的轻微色斑。
10喷砂除锈检查合格后，应在8h内完成质量检查及第一道底漆涂装。
11喷射处理后的金属表面应呈均匀的粗糙度，除钢板原始锈蚀或机械损伤造成的凹坑外，不应产生肉眼明显可见的凹坑和飞刺，要求达到的粗糙度的值为40-75μm。
12喷砂采用的压缩空气应干燥洁净，不得含有油污和水分，并经以下方法检验合格方可使用：将白布和白漆靶板臵于压缩空气流中1min，其表面用肉眼观察无油、水等污迹。
13喷砂的砂粒采用石英砂，干燥洁净、无油污、杂物；含水量应小于1%。
14喷砂施工工艺指标如下：喷嘴入口处空气压力：≥0.55MPa ；喷嘴直径：≥8mm；嘴射角：30°－75°；喷距：80-200mm。
序号设备名称规格1 柴油空气压缩机6m3/min2 电动空气压缩机6m3/min3 油水分离器0.075m3/min4 除锈喷砂机3m35 轴流通风机 1.5-2.5KW6 表面粗糙度标准图片一套7 汽车5T8 吊车16T2、防腐涂料施工：（1）、涂料的具体使用要求：涂料的使用要求见前面工程内容中的涂料说明。
进行油漆施工前对油漆复检,检查油漆型号、颜色等是否与产品说明书相符。
油漆的配制及使用必须根据油漆制造厂商提供的产品说明书。
油漆的配制须根据每天的使用量现用现配。
