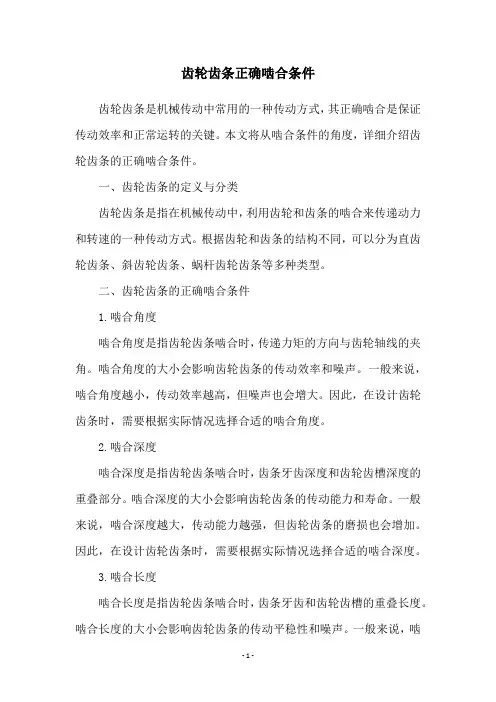

齿轮齿条正确啮合条件齿轮齿条是机械传动中常用的一种传动方式，其正确啮合是保证传动效率和正常运转的关键。
本文将从啮合条件的角度，详细介绍齿轮齿条的正确啮合条件。
一、齿轮齿条的定义与分类齿轮齿条是指在机械传动中，利用齿轮和齿条的啮合来传递动力和转速的一种传动方式。
根据齿轮和齿条的结构不同，可以分为直齿轮齿条、斜齿轮齿条、蜗杆齿轮齿条等多种类型。
二、齿轮齿条的正确啮合条件1.啮合角度啮合角度是指齿轮齿条啮合时，传递力矩的方向与齿轮轴线的夹角。
啮合角度的大小会影响齿轮齿条的传动效率和噪声。
一般来说，啮合角度越小，传动效率越高，但噪声也会增大。
因此，在设计齿轮齿条时，需要根据实际情况选择合适的啮合角度。
2.啮合深度啮合深度是指齿轮齿条啮合时，齿条牙齿深度和齿轮齿槽深度的重叠部分。
啮合深度的大小会影响齿轮齿条的传动能力和寿命。
一般来说，啮合深度越大，传动能力越强，但齿轮齿条的磨损也会增加。
因此，在设计齿轮齿条时，需要根据实际情况选择合适的啮合深度。
3.啮合长度啮合长度是指齿轮齿条啮合时，齿条牙齿和齿轮齿槽的重叠长度。
啮合长度的大小会影响齿轮齿条的传动平稳性和噪声。
一般来说，啮合长度越大，传动平稳性越好，但噪声也会增加。
因此，在设计齿轮齿条时，需要根据实际情况选择合适的啮合长度。
4.啮合间隙啮合间隙是指齿轮齿条啮合时，齿轮齿槽和齿条牙齿之间的间隙。
啮合间隙的大小会影响齿轮齿条的传动精度和噪声。
一般来说，啮合间隙越小，传动精度越高，但噪声也会增加。
因此，在设计齿轮齿条时，需要根据实际情况选择合适的啮合间隙。
5.齿形参数齿形参数是指齿轮齿条的齿形参数，包括齿高、齿顶高、齿根高、齿宽等。
齿形参数的大小会影响齿轮齿条的传动效率和寿命。
一般来说，齿高越大，传动效率越高，但齿轮齿条的磨损也会增加。
因此，在设计齿轮齿条时，需要根据实际情况选择合适的齿形参数。
三、齿轮齿条的应用齿轮齿条广泛应用于各种机械传动中，如汽车、机床、起重机等。

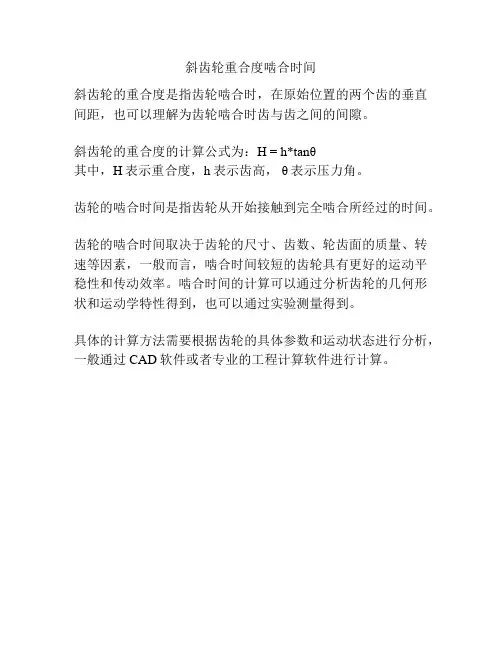

斜齿轮重合度啮合时间
斜齿轮的重合度是指齿轮啮合时，在原始位置的两个齿的垂直间距，也可以理解为齿轮啮合时齿与齿之间的间隙。
斜齿轮的重合度的计算公式为：H = h*tanθ
其中，H表示重合度，h表示齿高，θ表示压力角。
齿轮的啮合时间是指齿轮从开始接触到完全啮合所经过的时间。
齿轮的啮合时间取决于齿轮的尺寸、齿数、轮齿面的质量、转速等因素，一般而言，啮合时间较短的齿轮具有更好的运动平稳性和传动效率。
啮合时间的计算可以通过分析齿轮的几何形状和运动学特性得到，也可以通过实验测量得到。
具体的计算方法需要根据齿轮的具体参数和运动状态进行分析，一般通过CAD软件或者专业的工程计算软件进行计算。
(1)斜齿轮的基本参数1)螺旋角，斜齿轮的齿廓曲面与其分度圆柱面相交的螺旋线的切线与齿轮轴线之间所夹的锐角，又称为斜齿轮分度圆柱的螺旋角，有左右旋之分，也有正负之别。
2)法面模数与端面模数的关系m n = m t cosβ3)法面压力角与端面压力角的关系tanα n = tanαt cosβ(2)斜齿轮的几何尺寸计算斜齿轮的几何尺寸是按其端面参数来进行计算的。
(表10-5 斜齿圆柱齿轮的参数和几何尺寸的计算公式)。
2.一对斜齿轮的啮合传动(1)正确啮合的条件一对斜齿轮的正确啮合的条件，除两个轮的模数及压力角应分别相等外，它们的螺旋角还必须相匹配，以保证两轮在啮合处的齿廓螺旋角相切。
因此，一对斜齿轮正确啮合的条件为：1)两轮的螺旋角对于外啮合，应大小相等，方向相反，即β1=－β2；对于内啮合，应大小相等，方向相同，即β1=β2。
2)两轮的法面模数及压力角应分别相等，m n1 = m n2，αn1 = αn2。
又因相互啮合的两轮的螺旋角的绝对值相等，故其端面模数及压力角也分别相等，即m t1= m t2，αt1=αt2。
(2)斜齿轮传动的中心距a = r1+ r2 = m n(z1 + z1)/(2cosβ)(3)斜齿轮传动的重合度斜齿轮传动的总重合度εγ为其端面重合度εα与轴面重合度εβ的两部分之和，即εγ = εα + εβ其中：εα是用其端面参数并按直齿轮重合度的计算公式来计算的；而εβ = B sinβ/(πm n) 。
3.斜齿轮的当量齿轮和当量齿数(1)斜齿轮的当量齿轮，是指与斜齿轮法面齿形相当的直齿轮。
即以斜齿轮的法面参数m n、α n、h an*及c n*为参数，以z v ( z v = z/cos3β)为齿数所构造的直齿轮。
该直齿轮的齿形就是相当该斜齿轮的法面齿形。
(2)斜齿轮的当量齿数：z v = z/cos3β。
4.斜齿轮传动的主要优缺点优点：1)啮合性能好。
其每对轮齿进入啮合和脱离啮合都是逐渐进行的，因而传动平稳、噪声小，所以啮合性能较好。

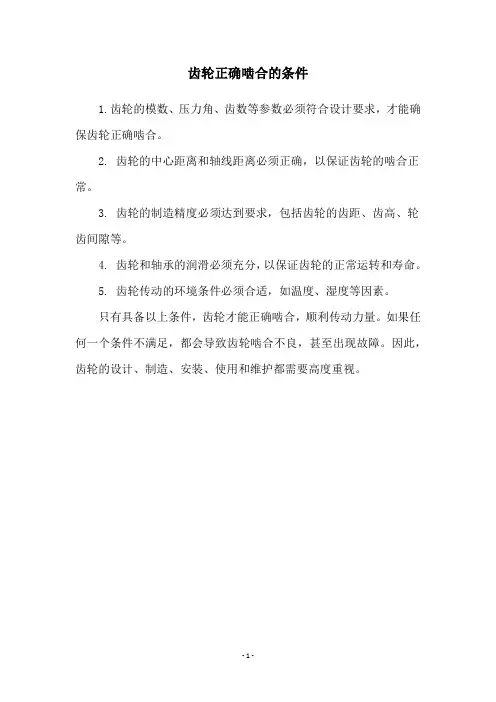

齿轮正确啮合的条件
1.齿轮的模数、压力角、齿数等参数必须符合设计要求，才能确保齿轮正确啮合。
2. 齿轮的中心距离和轴线距离必须正确，以保证齿轮的啮合正常。
3. 齿轮的制造精度必须达到要求，包括齿轮的齿距、齿高、轮齿间隙等。
4. 齿轮和轴承的润滑必须充分，以保证齿轮的正常运转和寿命。
5. 齿轮传动的环境条件必须合适，如温度、湿度等因素。
只有具备以上条件，齿轮才能正确啮合，顺利传动力量。
如果任何一个条件不满足，都会导致齿轮啮合不良，甚至出现故障。
因此，齿轮的设计、制造、安装、使用和维护都需要高度重视。
- 1 -。
第8章齿轮机构及其设计1、本章的教学要求1）了解齿轮机构的类型及应用。
2）了解齿廓啮合基本定律。
3）深入理解渐开线圆柱齿轮的啮合特性及渐开线直齿轮的正确啮合条件、连续传动条件等。
4）熟悉渐开线齿轮各部分名称、基本参数及各部分几何尺寸的计算。
5）了解渐开线齿廓的范成切齿原理及根切现象；渐开线标准齿轮的最少齿数；渐开线齿轮的变位修正和变位齿轮传动的概念。
6）了解斜齿圆柱齿轮齿廓曲面的形成、啮合特点，并能计算标准斜齿圆柱齿轮的几何尺寸。
7）对蜗轮蜗杆的传动特点有所了解。
2、本章讲授的重点本章讲授的重点是渐开线直齿圆柱齿轮外啮合传动的基本理论和设计计算。
对于其他类型的齿轮及其啮合传动，除介绍它们与直齿圆柱齿轮啮合传动的共同特点外，则着重介绍它们的特点。
3、本章的教学安排本章为10学时。
其中讲授8学时，安排两个实验（2学时）：齿轮范成实验和齿轮基本参数测绘。
4、教学手段利用多媒体课件和传统教学方法相结合的手段。
5、注意事项1）渐开线标准直齿圆柱齿轮各部分的名称和几何尺寸计算，是本章最基本的内容，要求学生必须熟悉和掌握。
特别注意关于“分度圆”的概念。
要注意模数、压力角、齿顶高系数和顶隙系数都已标准化。
2）注意搞清一些比较容易混淆的概念：分度圆与节圆；啮合角与压力角；正确啮合条件与连续传动条件。
注意说明我们研究一对齿轮的中心距时，是从无侧隙为出发点的，而实际上一对齿轮传动时，为了便于在相互啮合的齿廓间进行润滑，及避免轮齿因摩擦发热而膨胀所引起的挤轧现象，在两轮的齿侧之间是有空隙的，但这种侧隙一般都很小，通常是由齿形公差来保证的。
而按名义尺寸而言，两轮的齿侧间隙为零。
3）注意提示学生，对于齿轮的变位修正目的，必须有一个全面的认识。
齿轮的变位修正，除了对于Z < Z min 的齿轮可以避免根切外，对于Z > Z min 的齿轮仍然可以进行变位修正，其主要目的是通过变位修正，可以提高承载能力，改善齿轮的工作性能，或满足中心距要求等。
直齿轮传动的正确啮合条件
齿轮正确啮合条件是：
1、两直齿轮的法向模数和法向压力角应分别相等；
2、两斜齿轮螺旋角大小相等，方向相反。
齿轮连续啮合条件，是重合度必须大于
1，标准齿轮是指各项参数均符合标准值的齿轮，不同用途的标准齿轮依照不同的标准制造。
标准齿轮往往用作测量齿轮用于生产齿轮的参考样件或者用于矫正测量仪器，一对啮合传动的齿轮，节圆与分度圆不重合的安装称为非标准安装，其中心距
称为非标准安装中心距，有齿侧间隙，产生冲击，重合度下降，平稳性差。
一对渐开线标准斜齿圆柱齿轮的正确啮合条件
1. 模数匹配：确保两个齿轮的模数相同，模数是齿轮齿数和齿轮齿距之比，决定了齿轮的尺寸。
模数的选择应满足设计要求，以保证齿轮的强度和耐用性。
2. 齿数匹配：两个齿轮的齿数应满足啮合条件，根据实际传动需求，确保奇偶齿数的组合可行且有效。
一般情况下，齿数较小的齿轮称为小齿轮，齿数较大的齿轮称为大齿轮。
3. 模数匹配导程：确保两个齿轮的导程在啮合时相等，导程是研究齿轮的基本参数之一，直接影响到齿轮的运动性能和传动效果。
同一模数下，齿轮的导程应一致。
4. 压力角匹配：确保两个齿轮的压力角相等，压力角是齿轮齿面上的法线与其轴线的夹角。
同一啮合副中的两个齿轮的压力角必须相等，以确保齿轮的啮合平稳和传动效率。
5. 正确的齿间隙：齿间隙是指两个啮合齿轮的齿在啮合时之间的间隙，用于避免齿轮啮合时产生卡滞或过紧。
齿间隙的大小要符合设计要求，并根据齿轮类型进行合理调整。
6. 合适的啮合角：啮合角是啮合齿轮齿廓线相对于齿轮轴线的夹角，影响齿轮的运动性能和传动效果。
正确的啮合角应根据实际应用和设计要求确定，以保证齿轮的平稳运转和传动效率。
7. 充分的润滑：为了减少摩擦和磨损，齿轮啮合处要充分润滑。
根据工作环境和负荷要求，选择合适的润滑方式和润滑剂，确保齿轮的运动平稳和寿命长。
正确的啮合条件对于渐开线标准斜齿圆柱齿轮的顺利运转和正常传动至关重要。
在设计和制造过程中，需要综合考虑以上要点，并进行合理调整和确认，确保齿轮的质量和性能达到要求。
外啮合斜齿轮的正确啮合条件外啮合斜齿轮，听起来就挺酷的，对吧？它们在机械世界中扮演着超级重要的角色。
想象一下，车子在路上飞驰，或者工厂里机器轰鸣，背后少不了这些小家伙的辛勤工作。
它们就像是齿轮界的“搭档”，彼此咬合，默契配合，才能把动力源源不断地传递下去。
要是啮合不当，嘿，那可真是闹心的事情，坏事就要来了。
斜齿轮的斜齿设计让它们在转动的时候，不会发出像普通齿轮那样刺耳的噪音。
哎呀，这可是给我们减轻噪音污染的大恩大德呢。
想象一下，如果你的车子在路上开，突然发出“咯吱咯吱”的声音，简直让人毛骨悚然。
不过，要是想要它们顺利工作，啮合条件可得讲究。
这就像人际关系，得有默契，才能和谐相处。
啮合的角度得正，别让它们跑偏了。
斜齿轮的齿形，得精确设计，这样才能确保在转动的时候，接触面均匀。
如果角度不对，那就像朋友间的误会，越沟通越糟心。
搞不好，磨损加剧，寿命就短了，最后变成“报废”的命运。
谁还想花钱买新齿轮呢？齿轮的材料选择也是个大问题。
大家都知道，材料的好坏直接影响到齿轮的强度和耐磨性。
用不好的材料，那就跟吃了过期的东西一样，得了肚子痛，后悔得肠子都青了。
像不锈钢、合金这些都是不错的选择，耐磨又结实，能撑得住各种苛刻的条件。
啧啧，这就好比买衣服，不选个好料子，穿上去就容易掉色，洗几次就变形。
齿轮间隙也不能忽视。
这个间隙，就像是朋友间的空间，太近了反而容易闹矛盾，太远了又容易疏远。
适当的间隙，可以让齿轮自由转动，又不会相互摩擦得太厉害，减少磨损。
为了保护我们的“朋友”，合理的间隙设计是必不可少的，当然也得经过计算和测试，确保没有问题。
然后，润滑可不能少。
这就像给你的好朋友送上一杯水，保持润滑，才能让它们在工作时游刃有余。
想象一下，没了润滑的齿轮，简直像干涸的河流，根本没法顺畅运行。
用得当的润滑剂，才能让齿轮更持久，磨损小，真是两全其美。
这样一来，整个机械系统就像一台精密的机器，转得飞快。
说到这里，啮合的负载也得考虑。
斜齿轮端面重合度计算公式全文共四篇示例，供读者参考第一篇示例：斜齿轮是一种用来传递动力和转矩的机械元件。
在斜齿轮的设计和制造过程中，重合度是一个非常重要的参数，它影响着轮齿的传动效率和运行稳定性。
本文将介绍斜齿轮端面重合度的计算公式及其应用。
一、斜齿轮端面重合度的定义在斜齿轮的设计中，端面重合度是指斜齿轮的两个相邻齿的端面交点在两轮相对位置上的距离。
端面重合度通常用正弦曲线表示，其数学表达式为：\lambda = \sqrt{1-(\frac{v}{\pi m})^2}λ为端面重合度，v为两轮转速的差值，m为模数。
端面重合度越大，两轮齿的端面交点越靠近轮齿中线，传动效率和运行稳定性也会相应提高。
斜齿轮端面重合度计算公式主要有两种，一种是采用迭代法计算得出的近似解，另一种是采用解析法计算得出的精确解。
1. 近似解计算方法在实际工程中，通常采用迭代法计算近似解。
该方法是通过逐步递推计算轮齿端面的交点位置，直至两轮齿的端面重合度满足要求为止。
其计算步骤如下：（1）根据给定的斜齿轮参数，求出两轮齿的变位系数、头向参数和端面重合度的初值；（2）利用斜齿轮齿形方程，计算出两轮齿的端面交点位置，并根据端面重合度的定义计算端面重合度；（3）与目标端面重合度进行比较，若满足要求则结束计算，否则修改初值重新计算，直至端面重合度满足要求。
除了迭代法外，还可以采用解析法计算得到精确解。
这种方法具有精度高、计算速度快的优点，适用于对斜齿轮端面重合度有更高要求的情况。
其计算公式如下：λ为端面重合度，ψ为实际变位角，φ为理论变位角。
实际变位角可根据斜齿轮的几何参数和工作条件求得，而理论变位角则是通过分析斜齿轮的齿形曲线计算得出的。
1. 传动效率斜齿轮的端面重合度越大，轮齿的接触面积和传动效率就越高。
端面重合度的增大可有效降低轮齿的滑动损失和齿面接触应力，提高传动效率和运行可靠性。
2. 轮齿寿命端面重合度对轮齿的疲劳寿命和耐磨性也有重要影响。
两个齿轮正确啮合的条件
两个齿轮的正确啮合是确保机械传动系统顺利运转的重要条件。
以下是两个齿轮正确啮合的条件：
1.模数匹配：模数是齿轮啮合的关键参数，两个齿轮的模数必须相等，才能确保正确的啮合。
模数是齿轮齿数与齿轮直径的比值，通常用来描述齿轮的尺寸。
2.压力角匹配：压力角是齿轮齿面与齿轮轴线之间的角度，它对于齿轮传动的平稳性和效率有着重要影响。
两个齿轮的压力角必须相等，以确保齿面的正确啮合。
3.齿数匹配：两个齿轮的齿数必须满足特定的比例，以确保齿轮的转速和转矩传递适当。
常见的齿轮传动比如1:1、2:1、3:2等，都需要齿数匹配。
4.齿轮的轴距和啮合角：齿轮的轴距是指两个齿轮轴线之间的距离，而啮合角是两个齿轮啮合点处的夹角。
这两个参数需要合适的设计和安装，以确保齿轮之间的正确啮合。
5.齿轮材料和硬度：两个齿轮的材料和硬度应该相近，这样可以减少齿轮在啮合时的磨损，并提高齿轮传动的寿命和效率。
6.精确制造和安装：齿轮的制造精度和安装精度都对正确啮合至关重要。
制造时要注意齿形的精度和齿面质量，安装时要保证轴线对中和正确的啮合预紧力。
通过满足以上条件，两个齿轮才能正确啮合，从而实现高效、平稳的机械传动。
