遥控器工作原理引言概述：遥控器是我们日常生活中常见的电子设备，它可以通过无线信号控制各种电子产品的操作。
本文将详细介绍遥控器的工作原理，包括信号传输、编码解码、发射与接收等方面。
正文内容：1. 信号传输1.1 无线电频率遥控器使用无线电频率进行信号传输，常见的频率有315MHz和433MHz。
这些频率在电磁频谱中有专门的保留频段，以避免干扰其他无线设备。
1.2 调制方式遥控器通过调制方式将控制信号传输到目标设备。
常见的调制方式有振幅调制（AM）和频率调制（FM）。
AM调制将控制信号的振幅进行调制，而FM调制则是通过调整信号的频率来传输信息。
2. 编码解码2.1 编码方式遥控器通常采用编码方式将按键操作转换为数字信号。
常见的编码方式有固定编码和滚动编码。
固定编码是将每个按键映射到固定的数字码，而滚动编码则是在每次按键时生成一个不同的编码。
2.2 解码方式接收端的设备需要解码接收到的信号，以识别按键操作。
解码方式通常与编码方式相对应，使用相同的算法进行解码。
3. 发射与接收3.1 发射器遥控器的发射器部分通常由振荡器、调制器和天线组成。
振荡器产生无线电信号，调制器对信号进行调制，而天线则负责发射信号。
3.2 接收器接收器通常由天线、放大器、解调器和微控制器组成。
天线接收发射器发出的信号，放大器将信号放大，解调器将信号解调为数字信号，而微控制器则对解码后的信号进行处理。
4. 电源供应遥控器通常使用电池作为电源供应。
电池提供直流电，通过电路将电能转换为遥控器所需的工作电压。
5. 附加功能现代遥控器通常具有一些附加功能，如背光、触摸屏、声音反馈等。
这些功能通过额外的电路和传感器实现，为用户提供更好的使用体验。
总结：综上所述，遥控器的工作原理涉及信号传输、编码解码、发射与接收、电源供应以及附加功能等方面。
通过无线电频率传输调制后的信号，并通过编码解码实现按键操作的识别。
发射器和接收器负责信号的发射和接收，而电池则为遥控器提供电源。
实验一闪烁指示器一、功能介绍：闪烁指示器白天自动熄灭，天黑以后自动闪烁，可以为楼梯或走廊内电灯开关位置的指示器，也可以作为灯塔模型中的自动闪烁导航灯。
优点：方便实用，成本低。
二、电路原理闪烁指示器电路如图所示：电路工作原理电路采用四与非门集成电路CD4011的其中两个与非门，组成可控多谐振荡器，用一只发光二极管（VD）作为闪烁指示灯，以光敏电阻RG为光控器件，整个电路结构比较简单。
在白天时，光敏电阻RG受到自然光线的照射（不必阳光直射），其阻值接近亮阻（≤2K），要比预期串联的电阻阻值小的多，因此与非门G1的○1脚输入电压≤0.1V为低电平，与非门G1关闭，即G1输出○3始终为高电平。
G2的○6，○5脚也是高电平，于是G2的输出始终为低电平。
振荡器停止振荡，VD不发光。
天黑时，光敏电阻RG只受到极其微弱的光线照射，此时它的阻值接近暗阻（≥600K~2M），要比与其串联的电阻阻值大很多，所以与非门G1的○1脚输入电压≥5V，为高电平，这时G1的输出状态就取决于○2脚的状态了。
设刚开始时○4脚为低电平，则这时○3，○6，○5脚均为高电平了，○2脚为低电平。
○3脚高电平经R1，C1，○4脚对C1充电，使C1两端电压升高，同时通过R2使○2脚电压也升高。
当C1的○2脚电平超过门限电平时，○2脚改变为高电平，于是○1，○2脚改变均为高电平。
则经过G2门输出端○3脚为低电平。
此时○6，○5脚也为低电平，于是经G2门输出端○4脚为高电平。
○4脚高电平通过R1和C1的输出端○3脚使C1放电，从而C1两端电压下降，即○2脚电压也下降。
当○2脚电压下降至门限电压以下时，○2脚重新恢复成低电平，于是○2脚为低电平，○3脚为高电平，○6脚和○5脚也为高电平，○4脚为低电平，从而又开始了往复循环的过程，形成振荡。
如果振荡频率足够低，则发光二级管将闪闪发光。
电阻R4对通过VD的电流期限制作用，可以针对不同的VD发光亮度作适当调整。

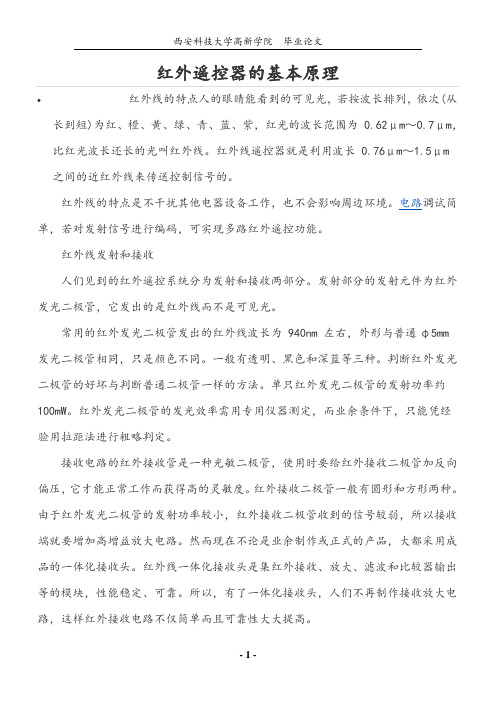

红外遥控器的基本原理红外线的特点人的眼睛能看到的可见光，若按波长排列，依次(从长到短)为红、橙、黄、绿、青、蓝、紫，红光的波长范围为0.62μm～0.7μm，比红光波长还长的光叫红外线。
红外线遥控器就是利用波长0.76μm～1.5μm 之间的近红外线来传送控制信号的。
红外线的特点是不干扰其他电器设备工作，也不会影响周边环境。
电路调试简单，若对发射信号进行编码，可实现多路红外遥控功能。
红外线发射和接收人们见到的红外遥控系统分为发射和接收两部分。
发射部分的发射元件为红外发光二极管，它发出的是红外线而不是可见光。
常用的红外发光二极管发出的红外线波长为 940nm 左右，外形与普通φ5mm 发光二极管相同，只是颜色不同。
一般有透明、黑色和深蓝等三种。
判断红外发光二极管的好坏与判断普通二极管一样的方法。
单只红外发光二极管的发射功率约100mW。
红外发光二极管的发光效率需用专用仪器测定，而业余条件下，只能凭经验用拉距法进行粗略判定。
接收电路的红外接收管是一种光敏二极管，使用时要给红外接收二极管加反向偏压，它才能正常工作而获得高的灵敏度。
红外接收二极管一般有圆形和方形两种。
由于红外发光二极管的发射功率较小，红外接收二极管收到的信号较弱，所以接收端就要增加高增益放大电路。
然而现在不论是业余制作或正式的产品，大都采用成品的一体化接收头。
红外线一体化接收头是集红外接收、放大、滤波和比较器输出等的模块，性能稳定、可靠。
所以，有了一体化接收头，人们不再制作接收放大电路，这样红外接收电路不仅简单而且可靠性大大提高。
红外遥控器的协议∙鉴于家用电器的品种多样化和用户的使用特点，生产厂家对红外遥控器进行了严格的规范编码，这些编码各不相同，从而形成不同的编码方式，统一称为红外遥控器编码传输协议。
了解这些编码协议的原理，不仅对学习和应用红外遥控器是必备的知识，同时也对学习射频（一般大于300MHz）无线遥控器的工作原理有很大的帮助。
pt2262 无线遥控电路图及电路分析
PT2262/2272 是一对带地址、数据编码功能的红外遥控发射/接收芯
片。
其中发射芯片PT2262-IR 将载波振荡器、编码器和发射单元集成于一
身，使发射电路变得非常简洁。
PT2262/PT2272 极限参数PT2262/PT2272 工作原理：PT2262-IR 发
射芯片地址编码输入有1、0 和开路三种状态，数据输入有1 和0 两种状态。
由各地址、数据的不同接脚状态决定，编码从输出端Dout 输出，通过红外发射管发射出去。
其编码时序波形如图1 所示。
图一
Dout 输出的编码信号是调制在38kHz 载波上的，OSC1、OSC2 外接
的电阻决定载频频率，一般电阻可在430k470k 之间选择即可。
一、实训目的通过本次彩色电视实训，旨在使学生掌握彩色电视机的基本原理、结构组成、工作流程以及故障检修方法，提高学生的动手实践能力和故障诊断能力，为今后从事相关领域工作打下坚实基础。
二、实训内容1. 彩色电视机基本原理（1）彩色电视信号的产生：首先，摄像机将景物转换成电信号，然后通过处理、放大等过程，形成彩色全电视信号。
（2）彩色电视信号的传输：将彩色全电视信号通过高频调制，再通过发射天线发送到空中。
（3）彩色电视信号的接收：接收天线接收空中传播的电磁波，然后通过调谐、放大等过程，恢复出彩色全电视信号。
2. 彩色电视机结构组成（1）天线与馈线：用于接收空中传播的电磁波。
（2）高频头：将接收到的电磁波进行调谐、放大，并选出所需频道。
（3）中频放大电路：对高频头输出的中频信号进行放大。
（4）图像中放电路：对中频信号进行进一步放大，并选出所需的图像信号。
（5）伴音电路：对中频信号进行分离，提取出伴音信号。
（6）解码电路：将图像信号和伴音信号进行解码，还原出彩色图像和声音。
（7）同步分离与场扫描电路：将解码后的图像信号进行同步分离，形成场扫描信号。
（8）行扫描电路：将场扫描信号进行放大，形成行扫描信号。
（9）显像管及其附属电路：将行扫描信号和场扫描信号进行放大，形成电子束，在显像管上形成彩色图像。
（10）电源电路：为彩色电视机提供所需的电源。
（11）遥控电路：实现对彩色电视机的遥控操作。
（12）I2C总线控制技术：实现彩色电视机的模块化设计，提高系统性能。
3. 彩色电视机故障检修（1）故障现象分析：根据故障现象，分析故障原因。
（2）故障定位：根据故障现象和电路原理，确定故障部位。
（3）故障排除：针对故障部位，采取相应的维修措施。
三、实训过程1. 观察彩色电视机结构组成，了解各部分功能。
2. 分析彩色电视机工作原理，掌握各部分之间的关系。
3. 模拟故障现象，进行故障诊断。
4. 根据故障原因，进行故障排除。
5. 撰写实训报告。
长虹CHD2918彩电微控制电路原理分析彩电能正常有序的工作都是在微控制器的控制之下工作的。
长虹CHD2918型彩电采用一块M37225微控制芯片．现将其主要控制电路详细叙述如下。
l．微控制器的基本工作条件(1)供电。
M37225芯片的供电主要是+5v-1。
它来自开关电源的开关变压器(T862BCK25414L)的二次绕组11～12脚输出的+16V电压，经过降压、L7805稳压后而得到+5V电压，经过滤波电容CN176、CN177滤波后．加到微控制器(M37225)供电端22脚；+5V-1还通过上拉电阻RN198、RN180、RN186、RN131、RN130，分别为③、④、⑤、⑥、⑧脚供电；+5V-I还经上拉电阻RN160、RN161分别为27、28脚键控端供电；+5V—l述经上拉电阻RH137、RN156、RN166、RN159分别加到微控制器的31、34、32、38脚；另外该+5V-1电压还送人与微控制器(M37225)传输数据的存储器UN12/24C16的⑧脚供电（电容器CN179为该端供电的滤波电容）：+5V-1还送至微控制嚣的①、②脚（二极管DN07、DN08、遥控接收器DN09、DN10作为①、②脚同步信号的钳位二极管，那么该+5v电压就是①、②脚钳拉电压）：M37225的18、21脚接地。
上述即为整个微控制器(M37225)的供电闭合回路。
(2)时钟信号。
微控制器(M37225)的时钟信号是由其外部时钟电路XN04(8M Hz)压控晶体，相位补偿电容CN174、CN175和微控制器内部时钟发生器组成。
时钟信号由19脚输入至时钟发生器，产生的时钟信号送至M37225内部的定时器选择电路（经选择输入到各个定时器），再去控制内部各种控制电路。
所以时钟信号是微控制器的控制信号，它保证M37225执行程序的准确性，推动各种控制电路能够有序地工作（是各种控制的动力），如附图所示。
其20脚是时钟信号输出端，正常时，19脚电压为2.28V，20脚电压为2.3V。
基于2.4G智能家居系统的设计与实现程明尚浩(郑州大学信息工程学院郑州450001)摘要：随着科技迅猛发展，无线通信技术不断发展和成熟，2.4G无线技术在人们日常生活中发挥着重要的作用。
因此为了提高一般的红外遥控器与机顶盒之间数据传输过程安全性和抗干扰性，本文设计了一种新型的遥控器。
该设计采用2.4GHz无线收发模块和轨迹球模块实现。
关键字：2.4G无线技术; 轨迹球; nRF24LE1; nRF24LU1+Design and Implementation of 2.4GHz wireless remote controllerMing Cheng Hao Shang(zhengzhou university information and engineering college zhengzhou 450001 )Abstract: With the rapid development of science and technology , wireless communication technologies continue to develop and mature , 2.4G wireless technology plays an important role in people's daily lives . Therefore, in order to improve the general security and anti-jamming of the data transfer process between the infrared remote control and set-top boxes, this paper designs a new type of remote control . The design uses the 2.4GHz wireless transceiver modules and the trackball module .Key words: 2.4G wireless technology; trackball; nRF24LE1; nRF24LU1+一．引言无线通信技术的快速发展，满足了人们日常生活需要的同时，也使得用户对其提出更高的要求，希望拥有一个适用于大部分家用电器，手持终端设备的存在，不但能够节省来回切换手持终端的时间，还能够在便捷的同时带来国内目前在机顶盒研发过程中，考虑到用户对机顶盒的娱乐性和多功能性提出了较高要求。
课程设计任务书2０12—20１3学年第二学期专业: 电子信息工程学号:XXXＸX 姓名: ＸＸX课程设计名称：电视机原理课程设计设计题目：基于M50436-56０ＳP的遥控电路设计完成期限:自2013年 6 月 2 日至20１３年 6 月1５日共 2 周一、设计依据电视机遥控电路的主要包括频道选择、自动搜索、模拟量控制、屏幕显示等功能,可以使人们对电视机的应用变得轻松、快捷,是电视机原理中很重要的一个组成部分。
M5０４3６-560SP 微机系统是日本三菱机电公司开发的专用大规模集成电路芯片，是当今国际上较先进的电路芯片。
通过本课题练习,可以帮助学生全面理解遥控电视机的工作过程。
二、要求及主要内容1．全面理解遥控电视机的工作过程。
2.设计出基于Ｍ5043６-5６0SP的遥控电路。
３.详细分析利用Ｍ５0４36－5６0ＳP完成波段选择工作原理。
4．系统说明遥控电路组成。
三、途径和方法1.手机遥控彩色电视机文献资料并对其进行综合分析。
２．画出利用M5０４36-560SＰ组成的遥控电路。
3．分析遥控电路主要功能。
４.重点叙述波段选择电路工作原理。
四、进度安排：1.查阅文献资料,不少于10学时（６月2日—６月6日）;；2．根据PAＬ解码器电路的要求，设计原理框图,应不少于１５学时(6月7日—6月9日)；3.完成对PＡL解码器电路原理框图设计分析与说明,不少于5学时；（6月1０日—６月１2日）;4．整理课程设计,交正式文档，包括电子版5学时(6月13日—6月1５日）。
五、课程设计要求1．基本概念清楚、基本原理正确；2.电路图设计符合国家有关规范和标准；３．阐述分析工作原理条理清晰,重点突出；４.按时参加指导教师辅导，按进度要求完成课程设计任务。
六、参考文献1.蒋秀华.现代电视机原理［M].北京高等教育出版社,2008.2．李海霞.电视机原理实验指导书.郑州黄河科技学院，20０8．3.裴昌辛.电视原理与现代电视系统[M].西安.西安电子科技大学出版社,1９9７.4.赵坚勇.电视原理与接收技术［M]．北京:国防工业出版社,2０07.指导教师(签字)：教研室主任（签字）:批准日期：年月日基于M5０4３６－56０SＰ微机系统的电视机遥控电路设计摘要M50４36-５６0 SP微机系统是当今国际上较先进的电压合成式选台系统之一，是日本三菱电机公司80年代开发的专用大规模集成电路芯片。
国内新颖21英寸彩电的遥控电路采用本微机系统颇多。
随着科技的发展，电视机已经从过去的黑白电视机发展到现在的遥控的彩色电视机，而且彩色遥控电视机已经开始进入千家万户，得到了速度的普及。
而这一切都归于彩色电视机遥控电路的控制。
通过遥控电路的控制，我们可以实现可以轻松的实现多种遥控功能,通过遥控功能的使用,使得我们的生活变得更加方便，轻松,时尚，快捷,让我们真正的进入到了２1世纪,真正的体会到了电子科技给我们带来的成果，带来的各种惊喜,各种享受，使得我们看电视的时候可以不用走到,通过用中的遥控器，我们就可以自由的换台,看想看的节目，分析的遥控电路可以实现的功能主要有频道的选择、模拟量的控制、自动搜索寻台、屏幕显示。
实现彩色电视机的该功能主要用到了Ｍ5０４６3-5６0sｐ调谐系统，可以实现手动与自动搜索功能，波段转换控制电路，音量控制电路可以用来控制模拟音量,待机电路可以实现主机的待机状态与整机进入工作状态的转换[1］。
关键词：微机系统M50４63－5６0sp,频道选择，模拟音量控制,自动搜索寻台ﻬ目录1彩电红外遥控系统概述ﻩ错误!未定义书签。
１.1红外线遥控信号.......................................................................... 错误!未定义书签。
1．２彩电红外遥控系统的组成ﻩ错误!未定义书签。
1.2.1 遥控发射器 ....................................................................... 错误!未定义书签。
１.2.２遥控接收器 ............................................................... 错误!未定义书签。
1．２.３中央微处理器............................................................. 错误!未定义书签。
1.2.4存储器.............................................................................................................. ３1.2.５接口电路......................................................................................................... ３１.２．6本机键盘矩阵ﻩ３１.3遥控彩电的常见遥控功能ﻩ错误!未定义书签。
1．３．１选台控制 (3)1．3.2模拟量控制 (3)1.3.３静音控制ﻩ41.3.4电源开、关机控制ﻩ41.３.５屏幕显示ﻩ42红外遥控系统的工作原理与电路分析ﻩ错误!未定义书签。
2.１M5０436-560SP遥控系统的组成原理 ............................ 错误!未定义书签。
2．2M５043６- 560SＰ遥控系统的电路分析.................... 错误!未定义书签。
总结.............................................................................................................. 错误!未定义书签。
致谢ﻩ错误!未定义书签。
参考文献 ......................................................................................................... 错误!未定义书签。
1 彩电红外遥控系统概述１.1 红外线遥控信号红外线同无线电波一样，都是电磁波的一种。
其中,无线电波的频率在１04~3×1012H ｚ，而红外线频率在1×１0１2~３.9×1014Ｈｚ 之间。
人眼对红外线并无感觉,但人们的身体却能感觉到它(温度)。
红外线遥控是以红外线为载体来实现调制信号的传输的。
彩电的红外线遥控信号是由红外发光二极管发出的，接收机采用红外光电二极管将其接收，经解调后送单片微处理器处理, 实现各项遥控操作[2]。
1.2 彩电红外遥控系统的组成ﻩ彩色电视机红外线遥控系统主要由遥控发射器、遥控接收器、中央微处理器、存储器、接口电路和本机键盘矩阵等组成。
图1是彩电红外遥控系统的组成方框图。
下面简述各组成部分的作用。
图1 红外遥控系统方框图 亮度通道色度通道扫描电路中频通道高频头频段接口中央微处理器记忆存储器键矩阵发射器接收器遥控电源VL VH U 接口电路频道控制对比度控制(亮度)饱和度控制视放矩阵伴音通道屏幕显示音量控制主电源主电源控制显 像管1．２.1遥控发射器红外遥控信号发射器主要由键盘矩阵、遥控器专用集成芯片、激励器和红外发光二极管等组成。
其工作过程是:首先, 由专用集成芯片将每个按键的键位码经内部遥控指令编码器转换成遥控编码脉冲; 然后, 将编码脉冲对38 MH ｚ左右的载波进行脉冲幅度调制;最后,将已调制的编码脉冲激励红外发光二极管,使其以中心波长为940ｎm的红外光发出红外遥控信号[3］。
常见的遥控发射集成芯片有M5０４6０P、M50４６2P、ＳAA30１0和TC９01２Ｆ等。
1．2．２遥控接收器红外遥控接收器一般由红外光电二极管、前置放大器、解调等电路组成。
红外光电二极管属光敏元件，它对红外光线相当敏感。
无红外光照时，其内阻极高（约几兆欧)；有红外光照时,内阻可下降为几千欧。
因其结电容较小，故其频率响应较宽，具有较高的灵敏度。
当收到红外遥控信号时,光电二极管被激励,产生光电流,再经前置放大器放大、限幅、整形，峰值检波等，得到遥控编码脉冲,送入中央微处理器去解码并控制有关电路。
常用的红外遥控接收集成芯片有μPＣ1373Ｈ、ＣX20106A和ＬＡ72２4等[4］。
1．2.3中央微处理器中央微处理器根据红外遥控接收器送来的遥控指令，由内部的指令译码器进行识别译码，在内部的只读存储器中取得相应的指令控制程序,产生出相应的控制信号,通过接口电路去控制相应的单元电路。
中央微处理器是根据需要专门设计的，它是整个遥控系统的核心元件。
1.2.4存储器存储器是配合中央微处理器的读写存储器。
它用于存储各电视频道的选台数据及模拟数据,包括调谐电压、频段、音量、对比度、亮度和色饱和度等等。
这些数据可以抹去，重新写入。
在选用预选单元时,对应这单元的选台数据读出,各模拟量数据也读出，分别送至相应的接口电路。
存储器所存的数据信息在断电后不会丢失，每次开机后,自动取出上次关机前的有关数据并据此接收信号。
也可根据需要,通过按键随意更换频道或调节各模拟量。
1．2.５接口电路接口电路介于中央微处理器与被控制电路之间，其主要作用是进行数/模转换和电平移位。
所谓数/模转换就是将中央微处理器输出的数字信号数据转换成被控电路所需的模拟电压。
例如,选台调谐电压、音量控制电压、色饱和度控制电压等等。
所谓电平移位就是将数／模转换后的直流电平转换成被控电路所要求的电平。
例如，在调谐选台时，要求加在高频调谐器内变容二极管上的电压范围为0～３0V，而中央微处理器输出的电压不超过5 V，所以需要电平移位。
１.２．６本机键盘矩阵除使用遥控发射器能对彩电实现控制外，通常在彩电面板上还设置有若干按键,组成本机键盘矩阵。
本机键盘按键同样可实现各种控制功能,并且它所产生的编码信号无须进行调制及解调，而是直接通过电阻送到中央微处理器中。
1.3遥控彩电的常见遥控功能1.3.1选台控制选台即变换接收的电视频道。
对此需要有两步操作: 一是遥控系统应送出频段切换信号,以确定电视机的接收频段（VＬ、VＨ或Ｕ);二是把调谐电压UT （0~30V可调)送到高频调谐器中。
选台方式一般分为自动搜索选台、半自动搜索选台和直接选台。
１.3.2模拟量控制遥控彩色电视机常设有音量、色饱和度、对比度和亮度这四个模拟量的（+）和（-）的遥控按键。
无论按下哪个模拟量的(+)或(－）键，其工作过程都是相似的。
当按下其中某一模拟量的（+)或(-）键时，中央微处理器就会产生相应的数字控制信号,经过数／模转换,转成为相应的直流电压，去控制对应模拟量的大小, 直到该键被释放时为止。
