简单制作SolidWorks材料明细表

Soliworks工程图之定制明细表根据制图要求定制的明细表模板。

1.新建一零件，例如一个圆盘，尺寸无要求，供以后步骤使用。

2.选择configuration manger，右键单击“配置[零件1]”，选择“属性”，单击“自定义属性”3.在“配置特定”中，单击“属性名称”栏，输入我们需要的属性。

在这里只需要输入“名称”、“材料”、“重量”“备注”即可，其余“序号”、“代号”、“数量”solidworks自带明细表里有。

类型一律选择“文字”“数值/文字表达”项中，“名称”与“备注”对应行需要输入文字，不需要输入文字或暂时不知道输入什么时，输入空格。

“重量”与“材料”对应行可从下拉菜单中选取。

4.新建装配体，插入圆盘零件并保存；新建工程图，插入装配体（随便选个视图即可，与一下步骤无关）。

5.选择工具栏“注解”中的“表格”，选择“材料明细表”。

Solidworks自带明细表如下:注：保存路径：D:\软件\solidworks\SolidWorks\lang\chinese-simplified，文件名为bom-standard。

6.鼠标左键单击任意一单元格，出现属性栏，单击红圈中图标，明细表属性栏移至最下一行。

7.鼠标双击“项目号”单元格进入文字编辑状态，改为“序号”；同样步骤更改“零件号”为“代号”，更改“说明”为“名称”。

8.更改列宽合行高。

在需要改动的单元格右键单击，选择“格式化”，选择“列宽”，更改列宽数值，此处更改为8mm。

同样方法，更改“代号”栏列宽为40mm，“名称”栏列宽更改为44mm，“数量”栏列宽更改为8mm。

更改行高与更改列宽步骤一样，此处不再表达。

若担心以后列宽行高变动，可选择“锁定列宽”合“锁定行高”。

9.增加列。

右键在“数量”所在列处单击，选择“插入”选择“右列”。

在弹出的对话框中选择“材料”。

同样步骤插入“重量”与“备注”列。

注：若未进行1.3步，则自定义属性中不会出现“材料”、“重量”、“备注”等。

SolidWorks 工程图的标题栏与材料明细表的制作（属性链接）一．标题栏的制作制作属于自己企业图纸格式的工程图，可在产生工程图时做输入的动作，也可通过属性链接的方式来完成。

SolidWorks中可以链接的属性包括：文件属性的值、自定义属性、或指定的模型配置属性等，通过属性链接的方式，属性值将自动填入到工程图相应字段中，此文章将针对工程图属性链接来做说明。

首先，使用注解中的注释，点击将填入注释的字段上（此部分建议做在图纸格式中，才不会因以后操作工程图将它移动），此时窗口将会是等待键入文字的状态，同时在属性管理员中，会有注解的相关属性字段等待修改。

此时并不需在窗口中输入任何信息，点选属性管理员中的链接至属性，链接至属性窗体出现，接下来就可使用此窗口来做属性的链接工作。

这里只是单纯对工程图内图纸格式图框内注解属性做链接说明（即未加入模型视图），所以建议在编辑图纸格式环境下来进行注解属性链接。

使用自定义属性的来源：链接属性的来源包含以下四项：1．当前文件2．注解所附加于的视图的模型（仅适用于工程图）3．在图纸属性中所指定视图中模型（仅适用于工程图）4．注解所附加于的零部件（装配体文件及零件和装配体工程图文件）针对工程图图纸格式内注解属性链接，主要使用的为第1和第3项。

使用＂当前文件＂，点选下拉式菜单后，就可在选单中选取要链接的属性，包括最常使用的SW-文件名称、SW-图纸比例、SW-生成的日期……等等，此部分我们可以将它称为内部属性的链接，而SolidWorks已将这些内部属性添加到下拉式菜单中，如图：使用＂在图纸属性中所指定视图中模型＂，点选下拉式菜单后，您会发现和＂当前文件＂的选项是一致的，这个部分的使用是直接在字段处打入将链接的属性即可，例如：材料、供货商……等等,而这边我们可以将它称为外部属性的链接。

内部属性和外部属性有什么不同呢？当您在做完上述的属性链接后，您可以去查看他们的属性，连结的语法是不同的：·内部属性：$PRP:"SW-文件名称(File Name)·外部属性：$PRPSHEET:{SW-文件名称(File Name)}内部属性的部分是直接针对目前使用中的文件（即工程图）做属性的链接，其函数语法为($PRP:"…")，这个部分的属性因已都存在于“文件-属性”之中，所以不需要做任何的操作就可自动链接；外部属性的部分，其函数语法为($PRPSHEET:"…")，因这个部分不包含在内定文件属性之中，所以需由使用者在零件建模时，做输入的操作；如何建立这些外部数据，下面做说明: 每个零件都有属于自己的零件属性，在零件建模时，可由文件－属性的摘要信息窗口来做输入（如下图所示），只要在零件属性中有自定属性字段的值在其中，则工程图中只要有做任何相关的外部属性链接，则工程图就会自动的完成字段的填入，在2008版本中该联接是双向的。

solidworks材料明细表模板
材料明细表：
（一）金属材料：
1、钢材：①钢筋：螺纹钢筋HRB500E、HRB400E、HRB335E；②空心钢筋HRB400；③螺旋钢筋HRB450。

2、有色金属：①铝材：1100、1050、1060、2024、300
3、5056、5052、6061、6061-T6；②铜材：T2、TU2；③不锈钢：202、30
4、321、316L。

3、其他材料：①镍基合金：Monel400、Inconel。

（二）塑料材料：
1、聚酯模塑料(PET)：Polyethylene Terephthalate，用于制作瓶子、小型液体容器。

2、聚丙烯(PP)：Polypropylene，制作行李箱等容器。

3、聚氯乙烯(PVC)：Polyvinyl Chloride，建筑材料，制作管道等。

4、聚酰胺(PA)：Polyamide，制作车身空气动力学件、机械零部件。

（三）树脂材料：
1、玻璃纤维增强型树脂：用于制作汽车零部件、机件等。

2、有机玻璃型树脂：用于制作绝缘材料、外壳等零部件。

3、聚氨酯树脂：用于制作梯子、管道等。

4、聚酰胺树脂：用于制作箱体、壳体等。

（四）陶瓷材料：
1、硅酸钙类陶瓷：用于制作消防用品、磁穴泞器等。

2、碳化硅类陶瓷：用于制作变压器绝缘件、热力学密封件等。

3、陶瓷金属复合材料：用于制作耐火器皿等。

1 您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。

2 使用方向键可以旋转模型。

按CTRL 键加上方向键可以移动模型。

按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。

4 使用z 来缩小模型或使用SHIFT + z 来放大模型。

5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。

6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。

当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。

7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。

8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。

9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。

10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。

11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。

12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。

13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。

14 使用选择过滤器工具栏，您可以方便地选择实体。

15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。

16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。

17 单击菜单上的工具/选项/文件属性/颜色，然后从清单上选择一个特征类型，接着单击编辑来选择颜色，您可以对选择的特征类型指定颜色。

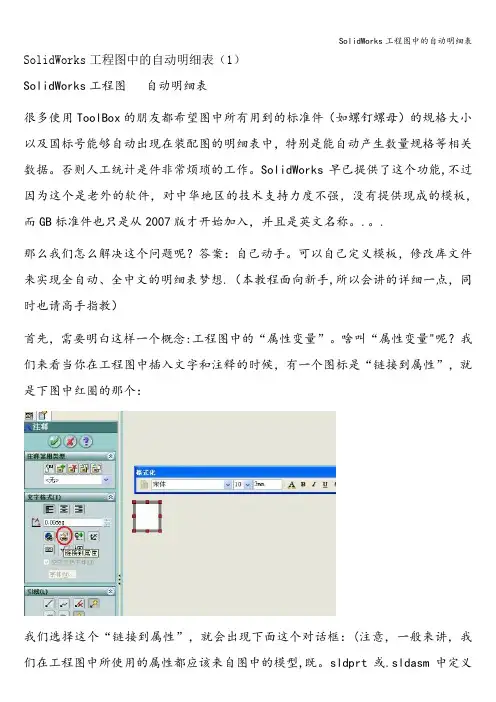

SolidWorks工程图中的自动明细表（1）SolidWorks工程图自动明细表很多使用ToolBox的朋友都希望图中所有用到的标准件（如螺钉螺母）的规格大小以及国标号能够自动出现在装配图的明细表中，特别是能自动产生数量规格等相关数据。
