家用呼吸机气路模块设计说明
- 格式:doc
- 大小:2.74 MB
- 文档页数:7
PB -840 呼吸机气路系统工作原理PB -840 呼吸机在国内外医院广泛使用,本文详细介绍了PB840 的气路系统的结构及工作原理。
PB - 840 是一台适用于各年龄段危重和亚危重病人呼吸治疗的高性能呼吸机,包含多项专利技术,通气模式齐全,技术特点突出,充分满足临床呼吸治疗的需求。
本文重点探讨 PB-840 呼吸机的气路系统工作原理。
PB-840 气路采用模块化的设计,由吸气模块、病人回路、呼气模块和压缩泵等四部分组成。
1 吸气模块吸气模块由供气调节子系统、流量控制子系统和安全阀/吸气监测子系统等三个子系统组成。
1.1 供气调节子系统气源(空气和氧气)通过软管和接头进人呼吸机,系统对其进行过滤、除水、调压处理。
系统由两条并行但不完全相同的气路组成。
压力开关 PS1 和 PS2 检查氧气和空气气源的压力,当压力达到 31.5psi 时,相应的开关闭合,同时发指令给电路板供气压力已够。
当氧气或空气的供气压力降到 20 psi时,相应的开关打开,触发“ , N0O2 SUPPLY”或“ NO AIR SUPPLY”报警。
当两个气源都消失时,呼吸机高度报警,同时打开安全阀,病人呼吸室内空气。
空气通道:空气经进气过滤器( F2 )、积水杯( WT1)送至检查阀组件,这里有墙式空气检查阀( CV2 )和压缩泵检查阀( CV4 ) ,这两个都是单向检查阀。
当墙式空气压力超过压缩(或未接压缩泵)时, CV2打开, CV4 关闭,呼吸机由墙式空气提供空气。
当压缩泵压力超过墙式空气(或未接墙式空气)时, CV4打开, CV2关闭,呼吸机由压缩泵提供空气。
氧气通道:氧气经初级过滤器( Fl )和次级过滤( F3 ) ,通过检查阀组件直接进入调压器,不做气源检查。
过滤后的空气和氧气通过网式过滤器( F4 和 F5) ,进人空气调压器( REG2 )和氧气调压器( REG1)。
通过调压器,空气和氧气保持 10 . 5 士 15psi 输出。
呼吸机系统设计1.引言1.1 目的本设计书目的在于明现方式,指导开发人员进行编码。
1.2 读者对象本设计呼吸机项目的开发人员。
1.4 设计约定IPAP与输出的压力大小无关。
输出6CMH2O,表示当前在吸气状态,输出的压力大小为6CMH2O。
提供CPAP模算出的爬坡压力。
文中使用的时间都是以S为单位。
文中使用的流量单位都是LPM。
1.5 性能参数1.6 参考文献BiPAP机用户手册;BiPAP Sy商手册。
呼求文档2. 系统概述整个呼模式,报警等功能。
各层间关系如下图呼吸机系统形成算法层给各个模式提供调用。
模式模块包括五种模式,形成模式库,其中各个模式分别式。
驱动层封装与硬件编程相关的功能,为上层提供调用,对设备进行控制。
3. 系统应用层设计3.1任务总述应用层由任务务和显示任务。
主任务Mask:由主函数创创建其他所有的任务。
参数设置tTask:通过相应的按运行,调用参数设置函数,执行参数设置功能。
而动态参数设置任务则可以与治疗模式任务同步运行。
动参置及参数查PMTask:通过相同步运行,调用参数设置函数,执行参数设置功能。
而动态参数设置任务则可以与治疗模式任务同步运行。
治疗模务HedTa:通过相应的按键中断事件响应进入就绪态或者挂起。
与参数设置任务不可以同步运行。
调用所有的治疗功能算法和底层驱动,执行治疗功能。
显示任layTask:调用底层显示驱动显示相应的文字、符号、图形。
由按键中断决定显示的内容。
报警任mTak:通过报警事件响应进入就绪态,调用底层报警驱动,根据不同的报警源,处理不同的报警响应。
各任务创建先后顺序如下:◆任务健时序:os安◆任务函数表3.1.1◆主任务与其它函数:表3.1.23.2治疗dTask⏹治疗模务治不同的模式函数。
3.2.1CA式⏹概述:持P)模式下,BiPAP Synchrony在一种压力水平下输送持续压力支持通气。
此模终与设定的压力相等,显示呼吸参数。
为了完成以上功能,需要对应的各算法按一定时序运行。

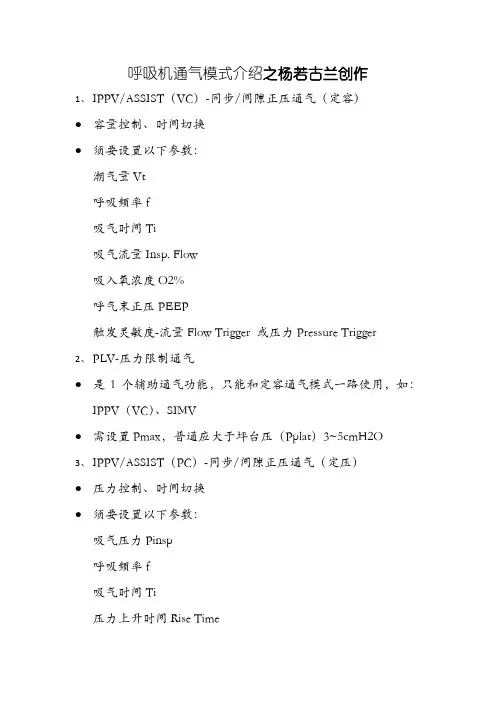

呼吸机通气模式介绍之杨若古兰创作1、IPPV/ASSIST(VC)-同步/间隙正压通气(定容)●容量控制、时间切换●须要设置以下参数:潮气量Vt呼吸频率f吸气时间Ti吸气流量Insp. Flow吸入氧浓度O2%呼气末正压PEEP触发灵敏度-流量Flow Trigger 或压力Pressure Trigger2、PLV-压力限制通气●是1个辅助通气功能,只能和定容通气模式一路使用,如:IPPV(VC)、SIMV●需设置Pmax,普通应大于坪台压(Pplat)3~5cmH2O3、IPPV/ASSIST(PC)-同步/间隙正压通气(定压)●压力控制、时间切换●须要设置以下参数:吸气压力Pinsp呼吸频率f吸气时间Ti压力上升时间Rise Time吸入氧浓度O2%呼气末正压PEEP触发灵敏度-流量Flow Trigger 或压力Pressure Trigge4、PSV/CPAP-压力撑持/持续气道正压●自立呼吸模式●须要设置以下参数:撑持压力Ppsv压力上升时间Rise Time吸入氧浓度O2%呼气末正压PEEP吸气流量触发灵敏度Insp.Flow Trigger吸气终止百分比%●当Ppsv=0时,即为CPAP模式5、SIMV,SIMV+PSV-同步间隙指令通气,同步间隙指令通气+压力撑持●容量控制、时间切换+自立呼吸●在2次指令通气间病人可以进行自立呼吸●须要设置以下参数:潮气量VtSIMV频率f吸气时间Ti吸气流量Insp. Flow撑持压力Ppsv压力上升时间Rise Time吸入氧浓度O2%呼气末正压PEEP吸气流量触发灵敏度Insp.Flow Trigger吸气终止百分比%6、MMV,MMV+PSV-指令分钟通气,指令分钟通气+压力撑持●与SIMV基底细同,独一区别是当在1分钟内分钟通气量(包含病人的自立呼吸通气量)达到设定值时,病人将以自立呼吸模式进行呼吸,呼吸机不再提供机械通气7、PRVC-压力调节容量包管通气●压力调节、容量控制、时间切换●第一次做IPPV(VC)通气,屏气时间为10%,测得的坪台压力作为下一次通气的压力,当前根据每次测量的潮气量与目标潮气量比较来决定下一次压力的大小,每次压力变更量为1~3cmH2O●须要设置以下参数:潮气量Vt呼吸频率f吸气时间Ti吸入氧浓度O2%呼气末正压PEEP触发灵敏度-流量Flow Trigger 或压力Pressure Trigger8、BIPAP,BIPAP+PSV-双水平通气,双水平通气+压力撑持●双水平的自立呼吸模式,吸气相和呼气相病人都可以进行自立呼吸●当病人无自立呼吸能力时,相当于IPPV(PC)●当病人有自立呼吸能力时,且吸气时间较短(<1.5s)时,相当于定压的SIMV●须要设置以下参数:吸气压力Pinsp呼气末正压PEEP频率f吸气时间Ti压力上升时间Rise Time撑持压力Ppsv吸入氧浓度O2%吸气流量触发灵敏度Insp.Flow Trigger吸气终止百分比%10、AutoFlow-主动流量通气(Drager)●是1种辅助通气模式,必须和容量控制通气模式一路使用,如:IPPV(VC)、SIMV●容量包管的双水平自立呼吸模式,吸气相和呼气相病人都可以进行自立呼吸●吸气压力可以根据目标潮气量和顺应性计算而得,并随测得的潮气量的变更而改变,每次变更量1~3cmH2O●如果病人没有自立呼吸,相当于PRVC模式,如果病人有自立呼吸,则相当于容量包管的BIPAP模式11、APRV-压力释放通气●在1个较高的CPAP压力水平进行自立呼吸的同时,会有间断的短时间的低压释放●须要设置以下参数:高压力Phigh低压力Plow高压时间Thigh低压时间Tlow压力上升时间Rise Time吸入氧浓度O2%12、NIV-无创通气●使用面罩或鼻罩对病人进行辅助通气,普通在呼吸机启动后应先设置是有创或无创模式●病人必须有自立呼吸能力●对NIV模式有2品种型的呼吸机,SERVO-i只能是NIV+IPPV(PC)、NIV+PSV/CPAP,而Drager的呼吸机可以和任何通气模式一路使用(除了ILV),ATC功能主动禁止●必须有泄漏抵偿功能,计算泄漏量,并有高级此外泄漏过大报警,普通成人的最大泄漏量抵偿为30L/min,小儿为15L/min●同步触发必须是流量触发,也有容量触发和波形触发●吸气终止的流量%普通大于有创通气时的流量%,普通应考虑限制最大吸气时间●通气压力不宜过高,普通应小于40cmH2O●NIV通气时普通不克不及使用雾化功能●必须配有SPO2监护13、SIGH-深呼吸●是1种辅助通气模式,只能和IPPV(VC)模式一路使用●有2种方式,添加潮气量(普通为设定值的1.5~2倍)或添加PEEP,普通每3分钟1次15、ATC-主动气管阻力抵偿●是1种辅助功能,必须和其他通气模式一路使用,普通和自立呼吸模式一路使用,NIV模式不适用●须要设置抵偿的百分比%和插管直径D●根据吸气流速和插管直径进行压力抵偿,使插管尾端的压力接近设置压力△P=Rtube×Flow2≈5×Flow2/D2,其中Flow单位L/s,D 单位cm17、SmartCare/PS-常识型自立呼吸模式(Drager)●是1种辅助通气模式,必须和PSV一路使用,病人必须具有自立呼吸能力●根据病人的呼吸形态(Vt、f、EtCO2)主动地调节压力撑持水平(每2-5min调整1次,2~4mbar)●必须输入以下病人信息:体重IBW,必须大于15kg插管endotracheal或气管切开tracheotomy的管道直径使用湿化器或湿热交换器病人是否患有COPD或神经杂乱19、Apnoea Ventilation-梗塞后备通气●是1种后备通气模式,普通为定容或定压通气,和自立呼吸模式一路使用,如:SIMV、PSV/CPAP、VSV、BIPAP、PAV,不适用于AutoMode和NIV●病人自立呼吸期间,在设定的梗塞时间内无自立呼吸,呼吸机随即启动Apnoea Ventilation,并报警●须要设置以下参数:梗塞时间Tapnoea潮气量VTapnoea或吸气压力Papnoea频率Fapnoea●吸呼比为1:220、ILV-单独肺通气(Drager)●2台呼吸机分别对2只肺进行单独通气●1台为主呼吸机,另1台为从呼吸机,通气模式由主呼吸机决定,呼吸参数分别设置,主、从呼吸机应通讯。
呼吸机零部件构成
呼吸机的零部件构成如下:
控制面板:用于控制和调节呼吸机的各项功能。
压力传感器:用于监测呼吸机的压力,确保患者得到适当的压力支持。
流量传感器:用于监测患者呼吸的流量,确保患者得到足够的氧气供应。
气路:用于输送氧气和呼出的气体,确保患者得到顺畅的呼吸。
涡轮:用于产生气流,为患者提供呼吸支持。
氧气源入口:用于连接外部氧气源,为呼吸机提供充足的氧气。
呼气阀:用于控制呼气的排出,确保患者顺利呼气。
吸气阀:用于控制吸气的进入,确保患者顺利吸气。
湿化器:用于将氧气湿化,减少对患者呼吸道的不良刺激。
此外,有些高端呼吸机可能还配备有温度传感器、报警系统、机械臂等辅助功能模
块,以确保患者的安全和舒适。
总之,呼吸机的零部件构成比较复杂,每个部分都有其独特的作用,共同协作才能实现呼吸机的正常运转和患者的正常呼吸。
人工呼吸机的设计和呼吸参数控制人工呼吸机(Artificial Ventilator)是一种用于治疗呼吸功能受损或完全丧失患者的医疗设备。
它能够提供机械通气,维持患者的呼吸功能,使其在生命威胁的情况下得以生存。
本文将探讨人工呼吸机的设计原理和呼吸参数的控制方法。
一、人工呼吸机的设计原理人工呼吸机的设计原理基于维持患者呼吸道的通畅性和气体交换的有效性。
以下是人工呼吸机的设计要点:1. 储气系统人工呼吸机通过储气系统提供氧气和呼出气体的排放。
储气系统通常由气源、气体输送管路、储气容器和氧浓度控制系统组成。
2. 呼吸回路呼吸回路是人工呼吸机的核心组成部分,它连接机械通气系统和患者的呼吸道。
呼吸回路分为呼气回路和吸气回路。
吸气回路向患者提供氧气,并监测患者的呼吸参数。
呼气回路则收集和处理患者的呼出气体。
3. 控制系统人工呼吸机的控制系统包括传感器、电子控制单元和执行机构。
传感器用于监测患者的呼吸参数,例如呼吸频率、潮气量和氧浓度。
电子控制单元接收传感器信号,并根据设定的参数进行处理和调整。
执行机构根据电子控制单元的指令,调节储气系统,从而实现对呼吸参数的控制。
二、呼吸参数的控制方法人工呼吸机的呼吸参数控制是确保患者呼吸功能有效的关键。
以下是常见的呼吸参数和相应的控制方法:1. 呼吸频率呼吸频率是指每分钟完成的呼吸次数。
正常成年人的呼吸频率约为12-20次/分钟。
通过调节人工呼吸机的控制系统,可以控制呼吸频率的设置和调整范围。
2. 潮气量潮气量是指每次呼吸中进入或离开肺部的空气量。
正常成年人的潮气量约为500毫升。
人工呼吸机可以根据患者的需要,通过调节储气系统和执行机构,提供合适的潮气量。
3. 吸气压力吸气压力是指用于推动气体进入患者肺部的压力。
吸气压力的设置取决于患者的病情和呼吸机的性能。
通过电子控制单元和执行机构的协调工作,可以实现吸气压力的控制和调整。
4. 吸气时间和呼气时间比吸气时间和呼气时间比是控制气体交换时间的重要参数。
呼吸机的设计与应用随着医疗技术的不断发展,呼吸机作为一种重要的医疗设备,在重症监护和急救中起着至关重要的作用。
本文将介绍呼吸机的设计原理、应用领域以及未来发展趋势。
一、呼吸机的设计原理呼吸机是通过模拟人体自然呼吸过程,提供氧气和调节呼吸参数,协助患者进行呼吸。
其设计原理主要包括以下几个方面:1.1 感应系统呼吸机的感应系统用于检测患者的呼吸信号,常见的感应方式包括压力感应和流量感应。
通过感应系统的准确监测,呼吸机可以实时调整气流参数,确保患者的呼吸正常进行。
1.2 控制系统控制系统是呼吸机的核心部分,通过控制系统的精确计算和输入,呼吸机可以根据患者的需求随时调整吸气和呼气参数,例如压力、流量和氧气浓度等。
1.3 输送系统输送系统是呼吸机的关键组成部分,负责将气体输送到患者的呼吸道。
常见的输送方式包括面罩、管道和气管插管等,不同方式适用于不同的患者情况。
二、呼吸机的应用领域呼吸机广泛应用于医疗领域,尤其在重症监护和急救中发挥着重要作用。
主要应用领域包括以下几个方面:2.1 重症监护呼吸机可以提供机械通气支持,维持患者的呼吸功能,减轻肺部负荷。
在重症监护中,呼吸机起到了拯救生命的关键作用,帮助患者维持正常气体交换和呼吸功能。
2.2 急救在急诊科和急救车上,呼吸机可以为呼吸衰竭的患者提供紧急救治。
通过及时使用呼吸机,可以维持患者的氧气供应,延长黄金救治时间,提高患者的生存率。
2.3 康复治疗除了重症监护和急救外,呼吸机还在康复治疗中起到重要作用。
例如针对一些呼吸肌无力或神经性呼吸疾病的患者,呼吸机可以通过长期援助呼吸,促进肺功能的康复。
三、呼吸机的未来发展趋势随着科技的不断进步,呼吸机在未来的发展中将呈现出一些新的趋势:3.1 智能化未来的呼吸机有望实现智能化,通过人工智能和大数据分析技术,对患者的呼吸情况进行准确判断和个性化调整,提高治疗效果。
3.2 便携化呼吸机的便携化将成为一个重要方向,以满足急救、康复和家庭护理等个体化应用需求。
RAPHAEL呼吸机气路系统的结构及原理瑞士HAMILTON MEDICAI 公司新近推出的RAPHAEI (拉斐尔)呼吸机适用于儿童和成人。
该机体积小、结构紧凑、功能齐垒、操作简便,能够提供非常齐全的呼吸模式,适宜于每个病人的具体情况和需求,可用于各种抢救、治疗的需要。
计算机技术的渗入大大地扩展了呼吸机的应用能力,该机由具有高度集成化的电路、气路两大系统组成。
电路部分通过微电脑(“pc167CR)完成信号处理、对气路的控制、报警、记忆、显示等功能,即根据操作者设置的呼吸模式、参数等启动呼吸机,并对从气路传感器检测得的信号处理后控制相应的阀(吸气阀、呼气阀、安全阀等)工作,以按需为病人提供合适的通气,同时将这些信息(设置值、实际值、有关图形、各种报警功能等)显示于屏幕。
气路的一部分功能是在控制电路的控制下按一定的潮气量、压力、流速、氧浓度比例、吸呼比、呼吸模式等供应气体;另一部分功能为呼吸监测、校正,即真实地反映病人的状态,准确地测量病人的有关参数并定期自动校正。
呼吸机是典型的机、电、气一体的精密仪器,关键部件是气路系统,气路性能直接关系到呼吸机整机性能的优劣,该机采用集成化气路即内部管道、部分阀和换能器高度集成于一模块内,避免管子老化、漏气等,从而降低故障率提高了系统可靠性。
气路系统的结构(图1)及工作原理介绍如下。
一、气体供应:由气压支持、压力储藏、病人端供气三部分组成。
1.气压支持:2 6bar(27—87Psi)的压缩空气和氧气分别从各自的进气El通过装有5 m滤芯的过滤器(1)、检查阀(2)后进入电子混合器,于混合器内按设定的空氧比例进行混合。
电子混合器包括两混合阀(3)及限流器(4),混合阀开通的程度分别由控制电路决定,压力传感器(5)通过限流器两端压差的检测(dPmixer)精确地测量进入储气罐的气体流量。
2.气体储存:铝制储气罐可储存2L的压缩空气,电子混合器使罐内压力保持在850~lO00mhar,氧浓度维持于操作者设定的比值内。
深圳市百格医疗技术有限公司
家用呼吸机气路模块详细设计说明
文件编号:KF-060-0006版本: 1.0页码:共13 页
拟制:审核:批准:
日期:日期:日期:
修订记录
版本修订内容概述修订人修订日期
相关文档
文件编号文件名称版本
发放范围:□总经理、□管理者代表、■研发部、□行政部、□质管部、□市场部、□用户服务部、□计划部、□生产部
关键词:机械模块
电子文件名称占用空间(字节数)复核人日期
家用呼吸机气路模块详细设计
说明(1.0).doc
目录
第1章概述 (3)
第2章气路模块详细设计说明 (4)
2.1气路系统的构成 (4)
2.2 气路原理图设计方案 (4)
2.2.1 工作原理 (5)
2.2.2 气源过滤部分 (5)
2.2.3 压力生成部分 (5)
2.2.4 主要技术参数 (6)
2.2.5 气体湿化部分 (6)
2.2 气路结构设计方案 (7)
第1章概述
根据公司研发部KF-060-0003《家用呼吸机需求规格说明》,结合国内外主要家用呼吸机造型分析及公司家用呼吸机所需的KF-060-0005《家用呼吸机机械总体设计方案》,作了家用呼吸机《气路模块详细设计说明》。
本文档明确了家用呼吸机项目气路各模块的详细设计说明。
本文档设计说明遵循以下标准:。
第2章气路模块详细设计说明
2.1气路系统的构成
图1 呼吸机气路系统结构框图
产品是一台电动电控家用呼吸机。
整个气路系统可以划分为气源、压力生成、湿化三部分:
⑴.气源过滤部分包括可重复利用的泡沫过滤器、一次性超滤过滤器以及过滤器盖子,其功能
为过滤空气中的粉尘和烟雾,为病人提供清洁、安全的空气。
当机器不使用时,盖上盖子,
防止异物进入;
⑵.压力生成部分包括鼓风机、气容及三通分流阀。
鼓风机的功能是将干净的空气气压提高,
三通分流阀调节流向病人的流量和流向风机进气端的流量以维持一个适当的压力,气容的作
用是储存干净的空气;
⑶.气体湿化部分主要是湿化器,其功能是对干净空气进行湿化,使其以一合适的湿度和温度
流向病人,避免刺激病人气道。
2.2 气路原理图设计方案
Patient
图 2 呼吸机气路原理图设计方案
2.2.1 工作原理
本产品是一台电动电控家用呼吸机,通过控制风机的转速得到一个最大的风压,然后再控制三
通阀分流从而调节气道压力(如图2)。
具体工作过程如下:
吸气时,控制风机维持一定的转速,调节三通,得到一个目标压力;呼气时,风机转速不变,调节三通,得到另一目标压力,病人的呼气直接从水槽排出。
2.2.2 气源过滤部分
气源过滤部分是呼吸机气路的起始部分,其主要功能是将外界的空气引入整机。
由于外界空气
可能含有粉尘或烟雾等杂质,因此,气源过滤气路中必须有过滤装置,以保护风机和病人。
外界空气经过机器的低压气体输入口进入呼吸机,再经过可重复利用的泡沫过滤器,一次性使
用的超滤微生物过滤器后,得到清洁的空气。
过滤器
AIR
图 3 气源过滤气路
外界空气源就是呼吸机所处工作环境下的大气压下的空气,气压一般不超过100KPA ,且空气
质量要好。
2.2.3 压力生成部分
压力生成是将清洁的低压空气经过调压输出得到合适压力的空气。
压力生成气路设计方案如下图所示。
压力传感器
图 4 压力生成气路
清洁低压空气经过一气容到风机进气口,风机再以一定的转速产生一定的风压,调节三通阀,从而得到适当的目标压力。
风机选用无刷直流电机,体积小,风量大。
三通分流阀有两个作用,一是调压;二是当风机不转动时,病人端到三通分流阀气容支路端是对空,防治病人窒息。
2.2.4 主要技术参数
⑴.压力范围:
IPAP: 4 CMH2O 到 30 CMH2O
EPAP: 4 CMH2O 到 25 CMH2O
CPAP: 4CMH2O 到 20 CMH2O
⑵.风机最大流速:不低于180LPM,其产生的压力不低于30CMH2O;
⑶.呼吸频率:自动,4~30 BPM
⑷.过滤器:可重复使用的粉尘滤片与超净滤片选件
2.2.5 气体湿化部分
气体湿化部分的气路主要对病人吸入的清洁空气加温加湿,避免因空气太干燥或温度太低而刺激病人气道。
设计时需要注意两点:一是空气湿度需达到95%以上,二是气体温度不超过35℃。
气体湿化气路方案如下图所示。
Patient
加湿器
图 5 气体湿化气路
器件功能及指标
表 1 呼吸机湿化部分元件
2.2 气路结构设计方案
风机三通阀
气容
AIR进气
口和过滤
器海绵湿化器
气嘴组件(压力和流
量传感器接口)
图 6 气路结构设计
家用呼吸机气路结构设计如图6所示,具体的结构设计参考KF-060-0006《家用呼吸机机械模块详细设计说明》。
