互感器试验作业指导书模板一、引言互感器试验作业指导书的目的是为了确保互感器试验的顺利进行，并保证试验结果的准确性和可靠性。
本指导书提供了互感器试验的详细步骤和操作要求，以及必要的安全注意事项。
试验人员应严格按照本指导书的要求进行操作，确保试验的有效性和安全性。
二、试验目的本次互感器试验的目的是对互感器的性能进行全面评估，包括额定电压、额定电流、变比误差、相位角误差等指标的测量和分析。
通过试验结果，评估互感器的准确性和可靠性，为后续的应用提供参考。
三、试验设备和工具1. 互感器试验装置：包括电源、电流源、电压源、测量仪器等。
2. 安全工具：绝缘手套、绝缘靴、绝缘垫等。
3. 计算机：用于数据记录和分析。
四、试验步骤1. 准备工作a. 确认试验设备和工具的可用性和完好性。
b. 检查试验装置的接线是否正确，确保安全可靠。
c. 穿戴好安全工具，确保试验操作的安全。
2. 试验前准备a. 将待测互感器安装在试验装置上，并进行必要的接线。
b. 根据试验要求设置电源、电流源和电压源的参数。
c. 打开计算机，启动试验数据记录和分析软件。
3. 额定电压试验a. 将电源的电压调节到待测互感器的额定电压。
b. 通过测量仪器测量互感器的输出电压，并记录数据。
c. 根据记录的数据计算互感器的变比误差，并进行分析。
4. 额定电流试验a. 将电流源的电流调节到待测互感器的额定电流。
b. 通过测量仪器测量互感器的输出电流，并记录数据。
c. 根据记录的数据计算互感器的相位角误差，并进行分析。
5. 额定负载试验a. 将负载接入待测互感器的输出端。
b. 通过测量仪器测量互感器的输出电压和电流，并记录数据。
c. 根据记录的数据计算互感器的负载特性，并进行分析。
6. 试验结果分析a. 根据记录的数据，计算互感器的各项指标，并进行综合分析。
b. 比较试验结果与互感器的额定参数，评估互感器的性能是否符合要求。
c. 如发现异常或不合格情况，记录并分析可能的原因，并提出改进措施。

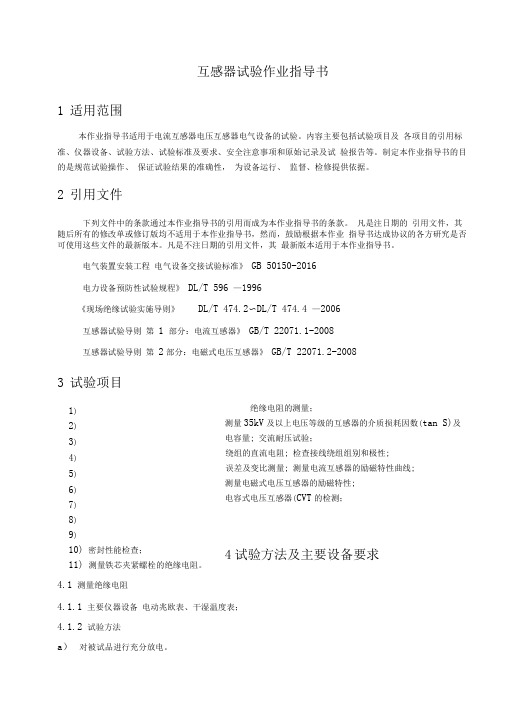

互感器试验作业指导书1 适用范围本作业指导书适用于电流互感器电压互感器电气设备的试验。
内容主要包括试验项目及 各项目的引用标准、仪器设备、试验方法、试验标准及要求、安全注意事项和原始记录及试 验报告等。
制定本作业指导书的目的是规范试验操作、 保证试验结果的准确性， 为设备运行、 监督、检修提供依据。
2 引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的 引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业 指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其 最新版本适用于本作业指导书。
电气装置安装工程 电气设备交接试验标准》 GB 50150-2016 电力设备预防性试验规程》 DL/T 596 —1996 《现场绝缘试验实施导则》DL/T 474.2〜DL/T 474.4 —2006互感器试验导则 第 1 部分：电流互感器》 GB/T 22071.1-2008 互感器试验导则 第 2部分：电磁式电压互感器》 GB/T 22071.2-20083 试验项目绝缘电阻的测量；测量35kV 及以上电压等级的互感器的介质损耗因数(tan S)及电容量; 交流耐压试验；绕组的直流电阻; 检查接线绕组组别和极性; 误差及变比测量; 测量电流互感器的励磁特性曲线; 测量电磁式电压互感器的励磁特性; 电容式电压互感器(CVT 的检测；4 试验方法及主要设备要求4.1 测量绝缘电阻4.1.1 主要仪器设备 电动兆欧表、干湿温度表； 4.1.2 试验方法a ） 对被试品进行充分放电。
1) 2) 3) 4) 5) 6) 7) 8) 9)10) 密封性能检查；11) 测量铁芯夹紧螺栓的绝缘电阻。
b）使用2500V兆欧表，将地线端子用接地线和互感器的外壳连接好，将兆欧表的高压线接被试绕组，其它绕组短接接地。
c）记录60 秒的绝缘电阻值。
互感器常规预防性试验第一节绝缘电阻测量一、试验目的检查互感器一次绕组对地、二次绕组间及对地绝缘状况，判定互感器一次绕组对地、二次绕组间及对地绝缘电阻是否能够满足运行需要。
二、试验周期浇筑式电流互感器:1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以6年为一个周期进行试验。
3、必要时。
电磁式电压互感器（固体绝缘）：1、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以3年为一个周期进行试验。
2、必要时。
三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。
2、确定互感器具备试验条件：落实安全措施，拆除电压互感器高压保险，拆除电流互感器下侧电缆。
3、互感器一次绕组对二次绕组及地绝缘电阻测量：将互感器二次绕组端子全部短接并接地,用兆欧表2500V档位进行测量，仪表“L”端测试线接互感器一次绕组，“E”端测试线接二次绕组或者互感器金属外壳，记录1min绝缘电阻值。
4、互感器二次绕组间及其对外壳（地）绝缘电阻测量：将互感器二次绕组接地点全部拆除，将所要测量的二次绕组短接，其它二次绕组短接并接地。
用兆欧表500V 档位进行测量，仪表“L”端测试线接所要测量的二次绕组，“E”端测试线接互感器金属外壳。
记录1min绝缘电阻值，同理测量其它二次绕组绝缘电阻。
5、互感器一次绕组、二次绕组对地充分放电：依次将互感器一次绕组、二次绕组对地充分放电。
6、拆除二次绕组短接线并恢复二次绕组所有接地点：拆除互感器二次绕组所有短接线并恢复二次绕组所有接地点。
7、整理仪器：收拾整理仪表。
四、合格标准1、一次绕组对二次绕组及地大于等于1000MΩ。
2、二次绕组间及对地大于等于1000MΩ。
五、注意事项1、互感器上级开关停电，防止突然来电。
电磁式电压互感器空载及伏安特性试验作业指导书试验目的空载损耗主要是指铁芯因交变磁化所引起的磁滞损耗和涡流损耗(总称铁损)，其次还有空载附加损耗和空载电流流过绕组时产生的损耗，后两项所占比重较小，可以忽略。
因为铁芯质量差、片间绝缘不良、部分硅钢片短路等原因，要引起空载损耗增加。
另外，绕组匝间短路，并联支路间短路、并联支路匝数不等而在绕组中产生的环流损耗也要引起空载损耗增大。
通过测量空载电流和空载损耗，分析它们的变化规律，就可以发现磁路中的局部或整体缺陷，也可以检验绕组是否有匝间短路等各种缺陷，比如：铁芯的磁阻过大、铁芯叠片不整齐、硅钢片间短路等。
试验仪器PT2205多倍频感应耐压测试仪试验接线AN试验步骤（1）非被试各二次绕组n 端单端接地，一次绕组X 端单端接地；（2）将调压器的电压输出端接至某个二次绕组（应尽量选择二次容量大的二次绕组），在此接入测量用电压表电流表。
对于220kV 互感器，若在1a-1n 加压则应读取11.5V 、28.9V 、46.2V 、57.7V 、69.3V 、86.6V 的测试值；若在da-dn 加压则应读取20V 、50V 、80V 、100V 、120V 、150V 的测试值；（3）接线完毕，查线无误后接通试验电源、开机；（4）参数设备：应设置的试验可能输出的最高电压和最大电流，使测试发生异常时，输出电压或输出电流任意一项达到设定值均停止试验；升压器设为内置，工作人员做好记录准备；（5）缓慢升压，当电压升至需要测量值（按4.2中所示电压），读出并记录电压、电流值；（6）测量完毕，降压，关机并断开电源刀闸；（7）对被试互感器高压端接地放电，根据各测量点电压和电流绘制出励磁特性曲线。
试验标准《电气装置安装工程电气设备交接试验标准》GB 50150－2006中规定：对于额定电压测量点（100%），励磁电流不宜大于其出厂试验报告和型式试验报告的测量值的30%，同批同型号、同规格电压互感器此点的励磁电流不宜相差30%；《国家电网公司输变电设备状态检修规程2008》规定：对互感器对核心部件或主体进行解体性检修之后，或计量要求时，进行励磁特性试验。

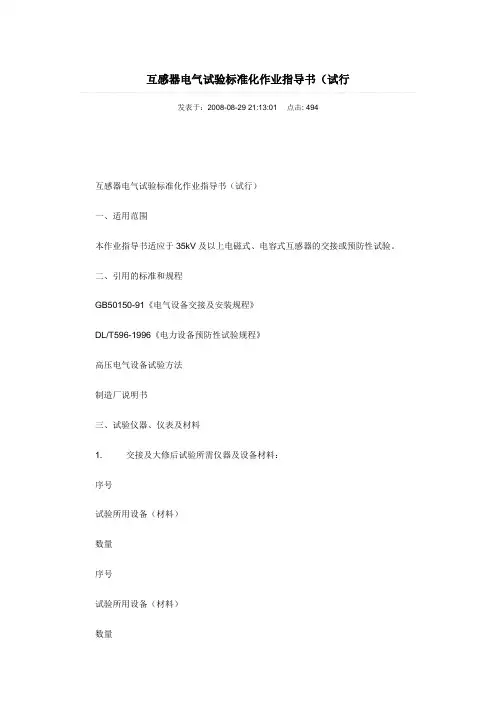

互感器电气试验标准化作业指导书（试行发表于：2008-08-29 21:13:01 点击: 494互感器电气试验标准化作业指导书（试行）一、适用范围本作业指导书适应于35kV及以上电磁式、电容式互感器的交接或预防性试验。
二、引用的标准和规程GB50150-91《电气设备交接及安装规程》DL/T596-1996《电力设备预防性试验规程》高压电气设备试验方法制造厂说明书三、试验仪器、仪表及材料1. 交接及大修后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1兆欧表1块2电源盘2个3介损测试仪1套4刀闸板2块5常用仪表（电压表、微安表、万用表等）1套6小线箱（各种小线夹及短接线）1个7局部放电测试仪1套8交流耐压试验系统1套9常用工具1套10安全带3根11操作杆3副12设备试验原始记录1本2. 预防性试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1兆欧表1块2介损测试仪1套3常用仪表（电压表、微安表、万用表等）1套4小线箱（各种小线夹及短接线）1个5安全带2根6电源盘1个7操作杆3副8常用工具1套9设备预试台帐1套四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1. 绝缘电阻的测量1.1 试验目的有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷电流和电压互感器交接、大修后试验和预防性试验1.3 试验时使用的仪器2500V兆欧表、1000V兆欧表或具有1000V和2500V档的电动绝缘兆欧表1.4 测量步骤1.4.1 断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
1.4.2 一次绕组用2500V兆欧表测量，二次绕组用1000V兆欧表测量。
1目的 (1)2适用范围............................................................................. I 3引用标准.. (1)4作业条件 (1)5风险分析/危害辨识 (1)5.1检修总体危害辨识 (1)5.2解体阶段的风险分析 (1)5.3检修阶段的风险分析 (1)5.4回装阶段的风险分析 (1)5.5文明施工作业措施 (1)6组织及人员分工 (2)6.1组织措施 (2)6.2用工人员组织 (2)7工具、材料明细 (2)8备品备件（无） (3)9修前设备状况（如缺陷、运行情况、渗漏情况等）（无） (4)10检修工序、工艺及质量标准 (4)10. 1试验前准备 (4)11 设备检修质量验收卡 (6)12备品备件检查（检验）记录（无） (7)13 电磁式电压互感器电气试验报告 (8)14.不合格项目审批单 (9)15.完工报告单 (10)16.本检修项目其它反馈（由工作负责人填写） (11)电磁式电压互感器电气试验作业指导书1目的1. 1保证电磁式电压互感辭试验符合检修工艺质量要求、文明生产管理要求。
1.2为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
2适用范围适用于北3引用标准下列文件中的条款通过木作业指导书的引用而成为木作业指导书的条款。
《华北电网冇限公司电力设备交接和预防性试验规程》2008年版。
4作业条件4.1电磁式电压互感器停电，办理检修工作票。
4.2作业组成员了解试验前电磁式电压互感器的缺陷。
4.3作业组成员了解电磁式电压互感器的运行状态及电磁式电压互感器的试验数据。
4.4清点所有专用工具试验仪器齐全，检查合适，试验可靠。
4.5参加试验的人员必须熟悉本作业指导书，并能熟记熟背木书的试验项冃，试验标准等。
4・6参加本试验项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
4.7准备好试验用的各易损件及材料。

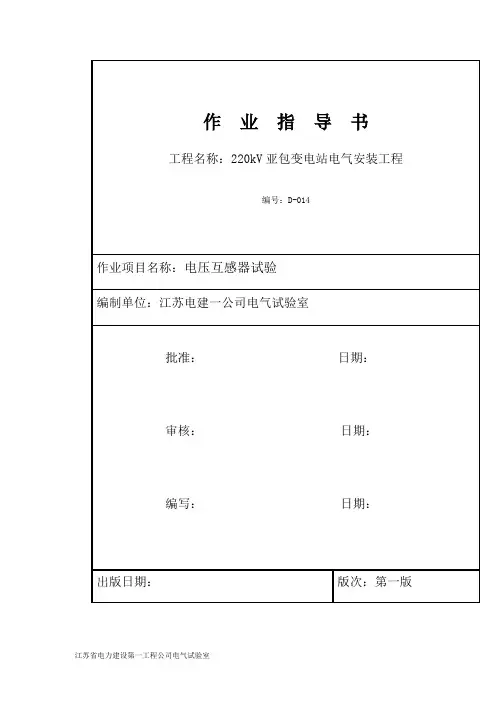

目录1. 编制目的2. 适用范围3. 编制依据4. 作业人员资格和要求5. 主要仪器仪表及工器具6. 作业准备及作业条件7. 作业程序8. 作业方法、要求及质量标准9. 安全文明施工措施10. 环境保护及危险点控制11. 技术记录要求电压互感器电气试验作业指导书1、编制目的指导本公司亚包变工程点试验人员进行电压互感器的电气主要项目的试验。
2、适用范围2.1、本作业指导书适用于亚包变工程中的电压互感器类中的电容式电压互感器、电磁式电压互感器、干式电压互感器的预防性交接试验。
规定了各种试验项目的试验方法及技术要求，列出了试验过程中的详细的试验方法和注意事项。
本作业指导书以电容式电压互感器试验为例，其他互感器可以参考相关项目和方式也可以参照本指导书。
2.2、本作业指导书对干式电压互感器的局放试验及电磁式电压互感器的油化试验不具有指导意义，以上所述试验项目的具体试验指导可以参见相应的试验作业指导书。
2.3、对于交接试验范围以外的试验项目，不在本作业指导书范围。
应由试验方结合厂家及业主方的技术要求出具相应的试验作业指导书。
3、编制依据3.1、《电气装置安装工程电气设备交接试验标准》GB50150－2006；3.2、《电气设备预防性试验规程》DL/T 596-1996；3.3、《江苏省电力设备交接和预防性试验规程》江苏省电力公司2002 年2月；3.4、《电力建设安全工作规程》DL5009.1-923.5、制造厂技术资料文件36、《电气试验技能培训教材》（江苏省电力局、电力试验研究所编，中国电力出版社1998）3.7、《高压电气设备试验方法》（四川省电力试验研究所编，中国电力出版社2001）3.8、试验质量手册及其程序文件4、作业人员资格和要求4.1、参加作业人员必须经过试验上岗培训，认真学习了安全规程，同时经过三级安全教育，并经考试合格，进行作业时必须严格遵守作业安全规定，确保试验作业时的人身及设备安全。
测量电磁式电压互感器的励磁特性一、试验目的1、通过鉴别电压互感器磁化曲线的饱和程度，来检查电磁式电压互感器的铁芯质量。
2、检查电压互感器二次绕组有无匝间短路等缺陷。
二、试验步骤1、确定互感器具备试验条件：落实安全措施，拆除电压互感器保险、拆除所有电压互感器二次绕组连接线。
电压互感器非测试二次绕组尾端x接地，电压互感器一次侧尾端接地。
保证电压互感器一次侧足够安全距离，防止高电压放电。
2、准备仪器及KFA-10B全自动互感器综合测试仪及电压互感器接线：红色二次线一头插入伏安特性输出K1插口，另一端接电压互感器一组二次绕组首端a。
黑色二次线一头插入伏安特性输出K2插口，另一端接电压互感器本组二次绕组尾端x。
3、试验仪器设参数：根据KFA-10B全自动互感器综合测试仪说明书进行KFA-10B 全自动互感器综合测试仪设置。
4、测量电压互感器励磁特性曲线：参数设置完成后，选择自动试验功能开始测量，测量完成后保存曲线数据。
5、恢复二次接线及接地线：恢复电压互感器二次绕组端子二次接线及接地线6、整理仪器：收拾整理KFA-10B全自动互感器综合测试仪。
三、合格标准所做励磁特性曲线与电压互感器出厂所做励磁特性曲线一致。
四、注意事项1、互感器上级开关停电，防止突然来电。
2、拉开电压互感器二次出线电压小开关或取下二次电压小保险，防止反送电。
3、拆除互感器保险时应先验电，无电后再拆除。
4、互感器试验用全部短接线应登记，试验完成后要全部拆除。
5、互感器试验完成后恢复所有二次绕组接地点。
6、试验时，试验仪器应接地良好。
7、试验时，电压互感器一次绕组尾端接地，确保一次绕组足够安全间距，防止高压触电。
8、励磁曲线测量点应包括额定电压的20%、50%、80%、100%、120%。
9、对于中性点直接接地的电压互感器，最高测量点应为150%。
10、对于中性点非直接接地系统，半绝缘结构电磁式电压互感器最高测量点应为190%，全绝缘结构电磁式电压互感器最高测量点应为120%。
Q/HED—2014
电磁式电压互感器试验作业指导书
1范围
本作业指导书适用于6KV电磁式及发电机出口电压互感器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
该试验的目的是判定电磁式电压互感器的状况，能否投入使用或继续使用。
制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件
电业安全工作规程
DL/T596-1996《电力设备预防性试验规程》
Q/CDT107 001 2005《电力设备交接和预防性试验规程》
高压电气设备试验方法中国电力出版社
3安全措施
3.1严格执行《电业安全工作规程》
3.2工作负责人必须会同运行人员到现场认真执行安全措施。
3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。
3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。
3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。
3.6进行交流耐压试验等高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
3.7参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
4设备信息
5现场准备及工具仪器准备
1
5.2工作准备
□工器具已准备完毕，材料、试验仪器已落实。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
W1
5.3办理相关工作票
□检查验证工作票。
W2
6试验项目
电磁式电压互感器试验包括以下试验项目：
a)绝缘电阻测量。
b)绕组及一次保险直流电阻测量。
c)空载电流测量。
d)三倍频感应耐压试验。
7试验工序及质量标准
7.1电磁式电压互感器绝缘电阻测量
7.1.1试验目的
□测量电磁式电压互感器的绝缘电阻，能有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。
7.1.2使用仪器
□绝缘摇表。
7.1.3试验结果判断依据
2
Q/HED—2014
□绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化；
□吸收比（10~30℃范围）不低于1.3；
□绝缘电阻在耐压后不得低于耐压前的70%；
□于历年数值比较一般不低于70%。
7.1.4试验过程
□分别测量高对低对地，和两组低对高对地，共三组数据。
□断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
□用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂（无水乙醇）洗净。
□用导线瞬时短接“L”和“E”端子，接通电源其指针应指零。
开路时，接通电源指针应指“∞”。
□将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，将屏蔽连接线接到被试品测量部位。
接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值，注意记录15S及60S的绝缘电阻值。
□读取绝缘电阻后，断开兆欧表后对被试品短接放电并接地。
□测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
7.1.5影响因素及注意事项
□绝缘电阻大小与环境温度与湿度关系很大，但目前还没有一个通用的固定换算公式。
所以要记录环境温度及湿度。
□与出厂、交接及历年数值进行比较；大修前后进行比较；同类设备相互比较；同一设备各相间相互比较；耐压前后的数值进行比较，均不应有明显降低或较大差别。
否则必须引起注意，查明原因。
在比较时要考虑温度、湿度、脏污及气候条件的影响。
H1
7.2绕组及一次保险直流电阻测量
7.2.1试验目的
□检查绕组接头的焊接质量和绕组有无匝间短路。
□检查保险是否老化，电阻是否增大。
7.2.2使用仪器
□万用表。
7.2.3试验结果判断依据
□交接时和大修后电阻值应符合制造厂的规定，运行中自行规定。
7.2.4试验过程
□将万用表打到电阻档，量程放在自动位子。
□把两只表笔分别搭在高压头尾，并读数。
□再用万用表分别测量二次线圈直组并记录。
□用万用表测量一次保险的直阻并记录，与以往数据比较如相差太大需进行更换。
7.2.5影响因素及注意事项
□尽量清洁接触点，使之达到更好的测量效果。
H2
7.3空载电流测量
7.3.1试验目的
□试验测得的空载电流值与制造厂数据比较，应基本接近。
若相差太大，说明互感器有缺陷。
7.3.2使用仪器
□调压器、静电电压表、电流表、电压表。
7.3.3试验结果判断依据
3
4 □ 在额定电压下，空载电流与出厂数值比较无明显差别。
□ 在下列试验电压下，空载电流不应大于最大允许电流：中性点非有效接地系统 1.9Un/√3。
7.3.4 试验过程
□ 按照下图讲实验仪器接好。
测量电压互感器的空载电流接线图
TR:调压器 A ：电流表 V:电压表
□ 需在一次侧加装一只高压电压表。
□ 试验时电压从零向上递升，直至额定电压，以高压侧读数为准。
□ 读取相应的电流值，即为额定电压下的空载电流。
7.3.5 影响因素及注意事项
□ 在试验时对仪表的选用要加以注意。
□ 试验测得的空载电流值与制造厂数据比较，应基本接近。
若相差太大，说明互感器有问题。
□ 对于串级式电压互感器，如果刚加电压，空载电流就大大增加，可能是连耦绕组极性接反；如果连
耦绕组断开，则其空载电流较正常值小得很多。
H3
7.4 三倍频感应耐压试验
7.4.1 试验目的
□ 三倍频感应耐压是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，
对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。
7.4.2 使用仪器
□ 多倍频试验仪。
7.4.3 试验结果判断依据
□ 一次绕组按出厂值的85％进行，出厂值不明时，按21KV 进行试验。
□ 二次绕组之间对地为2KV 。
□ 全部更换绕组绝缘后按出厂值进行。
□ 按一定电压耐压40S 即通过。
7.4.4 试验过程
7.4.4.1 装置空载试验
□ 将三相380V 电源直接接在装置背面的“A 、B 、C ”输入端子。
□ 下图为空载试验接线图：
□ 确认接线无误后输入三相电压；
□ 打开控制箱电源开关，绿色信号灯亮（如不亮，请将调压器手柄回至零位）；
Q/HED —2014
5
□ 然后按下启动按钮，红色工作灯亮，此时可开始旋转调压器手柄进行升压，观察电压表，直到电压
表达到满刻度为止。
□ 在此过程中无异常情况说明该装置正常，应立即将调压器手柄回至零位，并断开电源，空载试验完
毕。
7.4.4.2 感应耐压试验
□ 将三相380V 电源直接接在装置背面“A 、B 、C ”输入端子：将被试品的两端分别与背面“a 、x ”输
出端子相连接；接好接地线；如下图所示：
□ 接通电源，将调压器手柄回至零位处，电源指示灯（绿灯）亮；按下红色按钮，接触器合上，工作
指示灯(红灯)亮。
□ 顺时针均匀旋转调压器手柄，并密切注视输出电压表，当升到所需电压值时，打开计时开关，（时
间继电器按试验要求设定为040），开始计耐压时间。
□ 如无异常情况出现，40秒后听到计时声音，立即反向旋转调压器手柄至零位。
□ 按上红色停止按钮，接触器断电，工作批示灯灭，绿色信号灯亮，此时应迅速切断输入三相电源，
试验完毕。
7.4.5 影响因素及注意事项
□ 当升压过程中出现过流或击穿现象时，过流保护动作，可保护被试品，不致使被试品的事故扩大，
此时也应立切断输入三相电源，不致使三倍频电源发生装置受到损坏。
□ 在试验过程中，如被试品的电容量不大时，补偿电抗器一般不需接入线路。
如被试品电容电流过大
时，则应将补偿电抗器两端与被试品两端并联进行电流补偿，从而提高整个试验回路的功率因数，降低输出电流。
□ 因倍频试验仪是在超饱和状态下工作，因而接入三相线路的时间应尽量短，一般不超过五分钟。
试
验被试品时，试验时间不能超过40秒。
H4
8 原始记录与正式报告
8.1 对原始记录与正式报告的要求
□ 原始记录的填写要字迹清晰、完整、准确，不得随意涂改，不得留有空白，并在原始记录上注明使
用的仪器设备名称及编号。
□当记录表格出现某些“表格”确无数据记录时，可用“/”表示此格无数据。
□原始记录及试验报告应按规定存档。
8.2试验原始记录的内容
□温度：湿度：时间：
□
□
6
Q/HED—2014□
□
H5
7
Q/HED—2014 9质量签证单。
