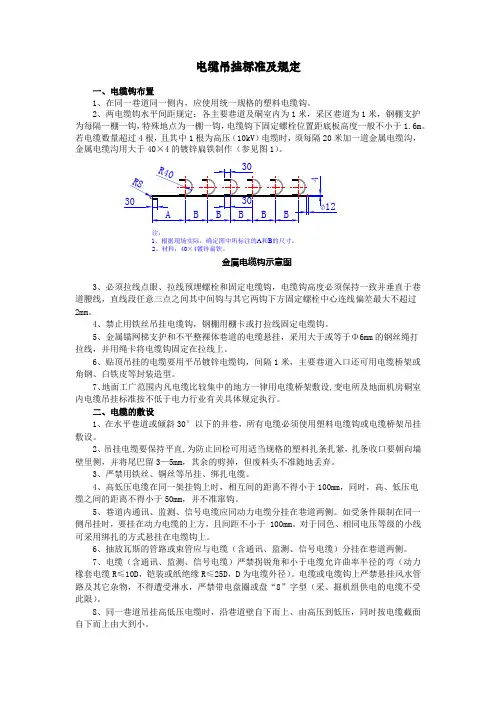

电缆吊挂标准及管理规定2017.10.11

电缆吊挂标准及规定一、电缆钩布置1、在同一巷道同一侧内，应使用统一规格的塑料电缆钩。

2、两电缆钩水平间距规定：各主要巷道及硐室内为1米，采区巷道为1米，钢棚支护为每隔一棚一钩，特殊地点为一棚一钩，电缆钩下固定螺栓位置距底板高度一般不小于1.6m。

若电缆数量超过4根，且其中1根为高压（10kV）电缆时，须每隔20米加一道金属电缆沟，金属电缆沟用大于40×4的镀锌扁铁制作（参见图1）。

注：1、根据现场实际，确定图中所标注的A和B的尺寸。

2、材料：40×4镀锌扁铁。

金属电缆钩示意图3、必须拉线点眼、拉线预埋螺栓和固定电缆钩，电缆钩高度必须保持一致并垂直于巷道腰线，直线段任意三点之间其中间钩与其它两钩下方固定螺栓中心连线偏差最大不超过2mm。

4、禁止用铁丝吊挂电缆钩，钢棚用棚卡或打拉线固定电缆钩。

5、金属锚网梯支护和不平整裸体巷道的电缆悬挂，采用大于或等于Φ6mm的钢丝绳打拉线，并用绳卡将电缆钩固定在拉线上。

6、贴顶吊挂的电缆要用平吊镀锌电缆钩，间隔1米，主要巷道入口还可用电缆桥架或角钢、白铁皮等封装造型。

7、地面工广范围内凡电缆比较集中的地方一律用电缆桥架敷设,变电所及地面机房硐室内电缆吊挂标准按不低于电力行业有关具体规定执行。

二、电缆的敷设1、在水平巷道或倾斜30°以下的井巷，所有电缆必须使用塑料电缆钩或电缆桥架吊挂敷设。

2、吊挂电缆要保持平直,为防止回松可用适当规格的塑料扎条扎紧，扎条收口要朝向墙壁里侧，并将尾巴留3—5mm，其余的剪掉，但废料头不准随地丢弃。

3、严禁用铁丝、铜丝等吊挂、绑扎电缆。

4、高低压电缆在同一架挂钩上时，相互间的距离不得小于100mm，同时，高、低压电缆之间的距离不得小于50mm，并不准窜钩。

5、巷道内通讯、监测、信号电缆应同动力电缆分挂在巷道两侧。

如受条件限制在同一侧吊挂时，要挂在动力电缆的上方，且间距不小于 100mm。

对于同色、相同电压等级的小线可采用绑扎的方式悬挂在电缆钩上。

附件1：电缆吊挂标准1、井下现场电缆管理遵循“谁使用，谁负责安装、吊挂、维护”的原则。

2、电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成90º，即横平竖直。

井下所有掘进巷、回采巷的电缆均敷设在巷道上帮。

3、电缆改变敷设方向时，要求成90°转弯，转弯处应有适宜的圆弧，半径符合下列要求：（1）铠装电缆要求：弯曲半径≥20倍电缆外径。

（2）橡套电缆要求：弯曲半径≥10倍电缆外径。

4、井下电缆敷设时必须使用电缆钩吊挂，电缆钩悬挂点间距为1m，电缆钩悬挂点必须保持在同一水平线上，且同一巷道内的电缆钩的规格尺寸必须保持一致；电缆吊挂整齐不交叉，不缠绕、不挤压、不落地、不盘圈、不粘灰积尘、电缆吊挂直线偏差±10㎜/m。

5、所有用铁丝吊挂的电缆钩必须全部加固，必须用两根12#铁丝从挂钩孔处缠绕3圈绑扎在钢绞线上，下垂的钢绞线使用12#铁丝缠绕捆扎到钢丝网上（有钢丝网的巷道），巷道固定的锚杆间距不得大于10米，电缆钩与电缆钩的间距不得大于1米；所有巷道吊挂的电缆必须每隔30米使用铁制电缆钩（两个）进行加强吊挂，铁制电缆钩必须用锚杆捆扎固定。

一钩原则上只准挂一根电缆。

四小线及高、低压电力电缆敷设在巷道同一侧时，确因条件电缆限制，四小线可同时占用一个电缆钩。

（3108/3103顺槽吊挂方式详见附图）6、井下敷设的电缆、通讯信号电缆不得吊挂在风水管路上，电缆与风水管路敷设在巷道同一侧时，必须敷设在管路上方0.3m以上的位置。

7、井下高、低压电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m，高压电缆之间、低压电缆之间的距离不得小于50mm。

8、所有过联巷电缆必须按要求每间隔1米安装一个顶钩，顶钩加工见附图。

9、电缆吊挂统一使用阻燃塑料电缆钩(特殊电缆和地段按要求可使用铁钩和电缆桥架），电缆钩分小钩和大钩，大钩在下，小钩在上，大、小钩数量根据现场情况确定，严禁用小电缆钩挂大电缆。

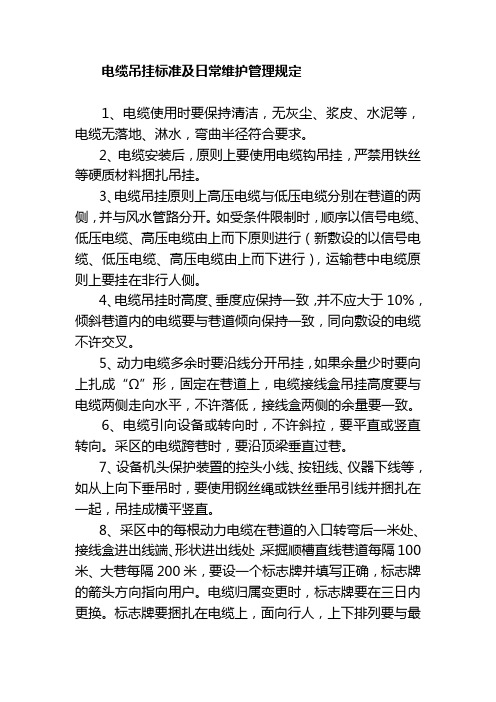

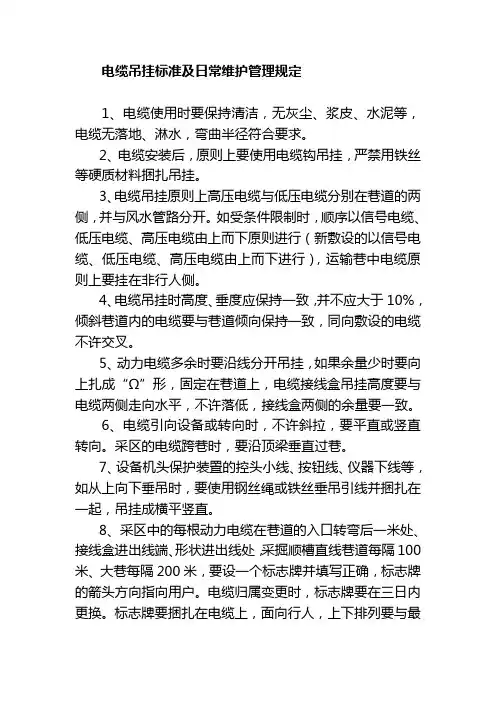

电缆吊挂标准及日常维护管理规定
1、电缆使用时要保持清洁，无灰尘、浆皮、水泥等，电缆无落地、淋水，弯曲半径符合要求。

2、电缆安装后，原则上要使用电缆钩吊挂，严禁用铁丝等硬质材料捆扎吊挂。

3、电缆吊挂原则上高压电缆与低压电缆分别在巷道的两侧，并与风水管路分开。

如受条件限制时，顺序以信号电缆、低压电缆、高压电缆由上而下原则进行（新敷设的以信号电缆、低压电缆、高压电缆由上而下进行），运输巷中电缆原则上要挂在非行人侧。

4、电缆吊挂时高度、垂度应保持一致，并不应大于10%，倾斜巷道内的电缆要与巷道倾向保持一致，同向敷设的电缆不许交叉。

5、动力电缆多余时要沿线分开吊挂，如果余量少时要向上扎成“Ω”形，固定在巷道上，电缆接线盒吊挂高度要与电缆两侧走向水平，不许落低，接线盒两侧的余量要一致。

6、电缆引向设备或转向时，不许斜拉，要平直或竖直转向。

采区的电缆跨巷时，要沿顶梁垂直过巷。

7、设备机头保护装置的控头小线、按钮线、仪器下线等，如从上向下垂吊时，要使用钢丝绳或铁丝垂吊引线并捆扎在一起，吊挂成横平竖直。

8、采区中的每根动力电缆在巷道的入口转弯后一米处、接线盒进出线端、形状进出线处，采掘顺槽直线巷道每隔100米、大巷每隔200米，要设一个标志牌并填写正确，标志牌的箭头方向指向用户。

电缆归属变更时，标志牌要在三日内更换。

标志牌要捆扎在电缆上，面向行人，上下排列要与最。

电缆吊挂标准及管理规定
是为了确保电缆吊装作业的安全和规范进行制定的。

以下是一些常见的电缆吊挂标准及管理规定：
1.国家标准：国家标准是电缆吊挂的基本规范，包括吊装设备、吊装操作、安全措施等方面的要求。

2.企业内部规定：每个企业都应制定相应的电缆吊挂管理规定，包括吊装工艺、人员培训、设备维护等方面的要求，以保证吊装作业的安全可靠。

3.吊装计划：吊装前应编制吊装计划，明确吊装的方案、工艺和安全控制措施等，确保吊装过程安全可控。

4.吊装设备检测：吊装设备应定期进行检测和维护，并记录维护情况，确保设备的正常运行。

5.人员培训：吊装作业人员应具备相关岗位证书和技能培训，了解吊装操作规程和安全标准，且必须经过相关考试合格。

6.安全措施：吊装作业中，要严格遵守各项安全措施，包括使用合适的吊装工具、选取合适的吊装点、确保吊装过程稳定等。

7.现场管理：吊装现场应设立明显的警示标志，限制未参与吊装作业的人员进入，确保现场秩序和安全。

8.质量验收：吊装结束后，应进行质量验收，确保电缆吊挂的安装工艺和质量符合要求。

以上仅是一些常见的电缆吊挂标准及管理规定，不同地区和企业可能有些差异，具体应根据实际情况进行制定和执行。

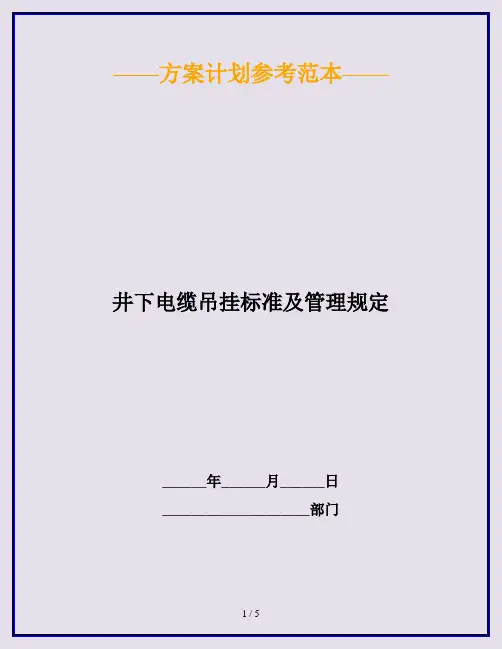

——方案计划参考范本——井下电缆吊挂标准及管理规定______年______月______日____________________部门1、电缆必须吊挂。

2、电缆水平敷设时必须与巷道走势保持一致，垂直方向敷设时必须与地面成90º，即横平竖直。

3、电缆改变敷设方向时，转弯处应有适宜的圆弧。

4、电缆悬挂点的间距在水平巷道或倾斜巷道内应不超3米。

5、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

6、固定电缆钩的预埋件埋入后裸露长度不超过30mm。

7、电缆应每根分开吊挂（从上到下吊挂顺序为：通讯电缆、监测电缆、信号电缆、动力电缆）。

二、一般规定：1、严禁用小电缆钩挂大电缆。

（并且用统一类型规格的电缆钩）。

2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩3、巷道一侧挂有2根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、电缆不得挂风筒或水管上。

6、电缆不得遭受淋水，如有淋水予以保护。

7、电缆上严禁悬挂任何物件。

8、在有瓦斯抽采管路的巷道内，电缆（包括通信电缆）必须与瓦斯抽采管路分挂在巷道两侧，严禁与瓦斯抽采管路搭接。

9、电缆与供风管、供水管在巷道一侧吊挂时，必须敷设在管子上方并保持0.3米以上的间距。

10、除采掘移动设备和通信、信号电缆外，盘圈或盘8字型的电缆不得带电。

11、高低压电缆敷设在同一侧时：高低压电缆之间的距离大于0.1米。

12、高压电缆之间、低压电缆之间的距离不得小于50mm。

13、电缆标志牌内容要求有名称、型号、编号、截面、长度、电压(使用电压）、用途、责任单位、来自、去向（牌的左端有向左或右端有向右的箭头）、责任人，便于识别。

14、电缆标志牌填写时字迹清楚不潦草，并与实际相符。

15、电缆标志牌箭头指向正确，即箭头由电缆指向负荷端或受电端。

16、主要巷道内敷设的电缆每100米应标有一个标志牌。

17、拐弯处或分支点以及电缆接线盒两端、穿墙电缆的墙的两端应各有一个电缆标志牌。

电缆吊挂标准及管理规定概述电缆是非常重要的电力输送媒介，而电缆的吊挂是电缆安装的重要一环，不规范的电缆吊挂将会给电缆的安全性和稳定性带来巨大的风险。

因此，电缆吊挂必须依照相关标准进行管理和控制。

本文将介绍电缆吊挂的标准和管理规定。

电缆吊挂标准电缆吊挂标准主要根据电缆的型号、直径、重量进行定制，前提是必须符合国家相关标准，主要标准如下：1. GB/T 343的规定GB/T 343中规定了电缆吊挂的的一般要求及基本要素。

GB/T 343规定了电缆吊挂的技术要求，其中包括：1.吊挂点的位置，应当保证吊装过程中不产生弯曲、翻转等异常，同时吊装所用的设备必须符合国家相关标准；2.吊绳的大小及长度，必须考虑电缆的重量、长度和安装条件而定；3.施工过程中必须特别注意，规避磕碰、斜拉等不当操作，影响电缆的几何形状和核心电气性能。

2. GB 5009的规定GB 5009规定了电缆吊挂的安全技术要求。

其中，第六部分具体规定了电缆吊挂要求如下：1.吊绳的长度和重量应满足GB/T 20118的要求，吊绳材料必须符合GBT 699的要求；2.悬挂的吊绳直径不应小于缆芯的直径，绞芯的直径不应小于缆芯直径两倍。

挂钩吊胆必须满足GBT 699的要求；3.所有缆芯拱起，上端位置以及压实封端的距离应符合设计要求。

3. GB/T 3048的规定GB/T 3048规定了电缆吊挂的质量和安全要求。

其中，具体要求如下：1.吊绳的长度、直径和结构应符合相关规定；2.吊绳和吊绳挂钩必须满足相关技术要求；3.吊绳和挂钩的质量应通过考验，不能存在损坏和裂纹等不良情况。

电缆吊挂管理规定为了保证电缆吊挂能够安全可靠地完成，除了以上所述标准的要求，对于安装施工中，还需要遵守相应管理规定：1. 电缆吊挂方案设计在施工前，需要制定电缆吊挂方案设计，考虑吊挂点的位置与数量、吊绳的长度、重量和大小等要素。

同时，还应根据现场实际情况进行调整和优化，以确保施工质量和效率。

井下电缆吊挂标准及管理规定根据《煤矿安全规程》及《煤矿安全质量标准化》的要求，结合我矿实际，制定井下巷道电缆敷设及吊挂标准，望有关单位认真执行。

一、电缆敷设及吊挂原则：（一）、电缆必须吊挂。

（二）、电缆水平敷设时必须与巷道走向保持一致，垂直方向敷设时必须与地面成90º，即横平竖直；电缆改变敷设方向时要求转弯处应有适宜的圆弧：1、铠装电缆要求：弯曲半径≥20倍电缆外径2、橡套电缆要求：弯曲半径≥10倍电缆外径（三）、电缆悬挂点（电缆钩）的间距在水平巷道或倾斜巷道内应保持一米（允许悬挂点的间距在±50mm,上下10mm范围内变动）。

（四）、悬挂高度符合下列要求：（以下高度以挂电缆钩最下层钩为准）1、主要运输巷道不低于1.5米。

2、掘进与回采巷道不低于1.5米，机电硐室不低于1.5米。

（五）、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

（六）、要求挂线打电缆吊挂眼，固定电缆钩的预埋件（膨胀螺栓）埋入后裸露长度不超过30mm。

（七）、电缆应每根分开吊挂（吊挂顺序：根据电缆截面大小由下而上吊挂，高压电缆悬挂在最下钩）。

（八）、电缆安设经过躲避硐室时，必须拐弯进硐室吊挂，硐室内拐弯处电缆钩底部靠帮固定。

横过巷道电缆（过龙门处电缆）应用电缆桥架或电缆钩固定。

二、一般规定：1、电缆吊挂用我矿统一类型规格的电缆钩。

2、巷道一侧挂有2根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。

3、电缆不得挂风筒或水管上。

电缆与供风管、供水管在巷道同一侧吊挂时，必须敷设在管子上方并保持0.3米以上的间距。

4、电缆不得遭受淋水，如有淋水予以保护。

5、电缆上严禁悬挂任何物件。

6、盘圈或盘8字型的电缆不得带电（综采、综掘机组供电电缆不受此限）。

7、巷道内高低压电缆敷设在同一侧时：沿电缆钩由上到下依次为通讯、信号电缆、低压电力电缆、高压电力电缆。

高低压电缆之间的距离大于100mm；高压电缆之间、低压电缆之间的距离不得小于50mm。

电缆吊挂标准及管理规定范文一、引言电缆吊挂是指在建筑、工地或其他场所进行电缆安装、维修和更换时所采取的一种悬挂方式。

为了确保电缆吊挂的安全可靠，保证施工过程中人员和财产的安全，制定电缆吊挂标准及管理规定十分必要。

本文将介绍电缆吊挂的相关标准和管理规定。

二、电缆吊挂标准以下是电缆吊挂标准的要点：1. 吊挂技术要求（1）吊挂前需对吊挂工程进行认真的测量和勘察，确保吊挂的位置和高度准确无误。

（2）选择适当的吊杆和吊具，确保吊装需要。

（3）吊装过程中，要注意合理分配吊杆和吊具的重量，保证吊装平衡稳定。

（4）吊装过程中，严禁超负荷吊装，确保吊装的安全性。

2. 材料要求（1）吊杆和吊具应由高强度的金属材料制成，确保吊装的安全性能。

（2）吊杆和吊具应定期进行检测和维护，发现问题及时修复或更换。

3. 安全要求（1）施工现场应设立专门的吊装区域并进行标识，确保工地人员的安全。

（2）吊装过程中要注意与其他施工活动的协调和配合，避免发生意外事故。

（3）临时吊装设备应符合国家相关安全标准，并通过专业检测机构的认可。

三、电缆吊挂管理规定以下是电缆吊挂管理规定的要点：1. 组织管理（1）建立电缆吊挂管理制度，明确各级责任，确保管理的有效实施。

（2）配备专业的电缆吊挂管理人员，负责对吊装过程进行监督和检查。

2. 设备管理（1）建立电缆吊挂设备档案，包括设备的购置、使用和维护等信息。

（2）定期对吊装设备进行检测和维护，发现问题要及时修复或更换。

3. 人员管理（1）对从事电缆吊挂工作的人员进行培训，并颁发相应的操作证书。

（2）严格遵守安全操作规程，禁止未经培训和证书的人员从事电缆吊挂工作。

4. 安全管理（1）定期组织安全培训和演练，提高员工的安全意识和应急处理能力。

（2）建立事故隐患报告制度，发现和消除安全隐患，确保人员和财产的安全。

5. 效果评估（1）定期对电缆吊挂工作进行评估，检查是否符合标准和管理规定。

（2）根据评估结果，及时进行调整和改进，提高电缆吊挂的质量和效率。

井下电缆吊挂标准及管理规定井下电缆是煤矿生产中必不可少的电力设施之一。

为确保井下电缆的安全运行，保障煤矿生产秩序，制定一套行之有效的井下电缆吊挂标准及管理规定十分必要。

一、井下电缆吊挂目的井下电缆吊挂的目的主要是保持井下电缆的正常状态，以便井下设备的安全运行。

因此，井下电缆吊挂应该具有以下几个方面的功能：1.保护电缆的绝缘层，避免电缆被机械划伤，防止电缆断裂。

2.防止电缆被各种机械设备挤压而受损。

3.减小机械设备对于电缆的抽拉力，降低电缆受力大小，避免电缆受到拉伸挤压而被损坏。

4.防止电缆接头因为受到挤压和拉伸而松动脱落。

综上所述，井下电缆吊挂的目的主要是为了保障井下设备的安全运行，防止电缆受损，从而提高电缆的使用寿命和安全系数。

二、井下电缆吊挂的分类按照井下生产环境的实际情况，电缆吊挂主要分为以下三大类：1.固定吊挂2.活动吊挂3.往复吊挂2.1 固定吊挂固定吊挂是将电缆通过吊挂装置直接悬挂在井道顶板上固定住。

固定吊挂适用于中小直径煤巷，具有安装方便、占地面积小、使用寿命长等特点。

固定吊挂安装时，应在头、尾等位置进行加固，以防电缆长时间挂在一处而导致地段受到过度压缩。

2.2 活动吊挂活动吊挂是将电缆通过弹簧、链条等弹性材料装置悬挂在井道顶板上。

活动吊挂适用于复杂的井道环境，具有可移动性、适应性强等特点。

活动吊挂的安装应该使其具有一定的弹性，能够自适应地形变，避免电缆发生屈曲破损现象。

2.3 往复吊挂往复吊挂也称提升吊挂，是在井道里通过摇臂等传动机构来推动电缆的上下往复运动。

往复吊挂适用于直径较大的煤巷，具有灵活性强、往复性好等特点。

往复吊挂的安装应该使其具有稳定性，避免电缆发生摇摆等异常现象。

三、井下电缆吊挂标准编制标准是提高井下生产安全管理的基础，为了规范井下电缆吊挂的操作、管理、维护程序，制定相应的标准显得十分必要。

井下电缆吊挂标准主要包括以下几个方面：1.各种电缆的规格和型号2.吊挂装置的选型和安装要求3.吊挂悬挂点的选择及其间距要求4.各种吊挂方式的优缺点以及适用范围5.各种电缆接头的处理方法6.吊挂调整、检查和维护的程序及其周期7.吊挂及电缆损坏处理的程序井下电缆吊挂标准应该根据矿井实际情况进行修订更新，以保证标准的适用性、实际性和有效性。

电缆吊挂标准一、一般规定：1、电缆必须用吊钩悬挂，在井巷内悬挂点间距不得超过1m。

2、电缆不应悬挂在风管或水管上，不得遭受淋水。

3、电缆与压风管、供水管在巷道同侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

4、盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

5、通信和信号电缆应与电力电缆分挂在井巷的两侧，如受条件所限，在巷道内应敷设在电力电缆上方0.1m以上的地方。

6、高、低压电力电缆敷设在巷道同侧时，高、低压电缆之间的距离应大于0.1m，高压电缆、低压电缆之间的距离不得小于50mm。

7、井下巷道内的电缆，沿线每隔200米，拐弯或分支点以及连接不同直径电缆的接线盒两端，穿墙电缆的墙的两边都应设置注有编号、用途、电压、长度和截面的标志牌。

8、电缆穿过墙壁部分应用套管保护，并严密封堵管口。

9、电缆在电缆钩吊挂自上至下次序为：四小线、低压动力电缆、高压电缆。

二、井下巷道内吊挂标准：1、掘进及回采巷道内的电缆全部使用塑料电缆钩，皮带巷内挂在行人侧，回采面的副巷应挂在靠工作面侧。

有条件时，通讯、监控、信号线分钩悬挂；电缆多时，通讯、监控、信号电缆用尼纶扎带将线扎在一起后吊挂在最上方小电缆钩内，尼纶扎带绑扎间距0.5米。

固定电缆钩的钢绞线距顶板0.1m。

在巷道顶部拉一条细钢绞线，照明线用尼纶扎带固定在钢绞线上，照明缆线必须成一条直线，拐弯处要求直角拐弯，不得出现缆线松弛现象。

2、轨道巷内电缆吊挂在巷道进去方向的右帮。

通讯、监控、信号电缆用专门制作的小电缆钩沿顶板水平吊挂，小电缆钩用两道细钢绞线固定，距顶板50mm，自右至左依次为信号、监控、通讯。

动力电缆贴帮用电缆钩吊挂，电缆间距一致。

照明缆线同上。

3、一采区回风巷电缆吊挂在巷道进去方向的右帮。

通讯、监控、信号电缆用尼纶扎带将线扎在一起后吊挂在动力电缆上方0.1米处。

动力电缆用电缆钩吊挂在行帮，电缆间距一致。

后部架棚段沿棚梁弧段安设细钢绞线，四小线用尼纶扎带绑扎在一起，固定在一根钢绞线上，其余动力电缆一条钢绞线固定一根电缆，间距一致。
