注：主传动齿轮或重要的传动，偏上限选择；辅助传动或一般传动，居中或偏下限选择。
表２各类机器所用齿轮传动的精度等级范围机器类别机器类别精度等级精度等级汽轮机金属切削机床航空发动机轻型汽车载重汽车３￣６３￣８４￣８５￣８７￣９拖拉机通用减速器锻压机床起重机农业机械６￣８６￣８６￣９７￣１０８￣１１表３常用精度等级齿轮的加工方法及应用范围精度等级５级（精密级）６级（高精度级）７级（比较高的精度级）８级（中等精度级）９级１０级（低精度级）加工方法齿面最终精加工齿面粗糙度Ｒａ／μｍ应用范围效率（％）③在周期性误差非常小的精密齿轮机床上展成加工精密磨齿。
大型齿轮用精密滚齿滚切后，再研磨或剃齿０．８在高精度的齿轮机床上展成加工精密磨齿或剃齿在高精度的齿轮机床上展成加工不淬火的齿轮推荐用高精度的刀具切制。
淬火的齿轮需要精加工（磨齿、剃齿、研磨、珩齿）精密的分度机构用齿轮；用于高速、并对运转平稳性和噪声有比较高的要求的齿轮；高速汽轮机用齿轮；８级或９级齿轮的标准齿轮①①用于在高速下平稳地回转，并要求有最高的效率和低噪声的齿轮；分度机构用齿轮；高速减速器的齿轮；飞机、汽车和机床中的重要齿轮②①用于高速、载荷小或反转的齿轮；机床的进给齿轮；需要运动有配合的齿轮；中速减速器的齿轮；飞机、汽车制造中的齿轮②①对精度没有特别要求的一般机械用齿轮；机床齿轮（分度机构除外）；特别不重要的飞机、汽车拖拉机齿轮；起重机、农业机械、普通减速器用齿轮、用于对精度要求不高，并且在低速下工作的齿轮９９（９８．５）以上９９（９８．５）以上９８（９７．５）以上９７（９６．５）以上９６（９５）以上用展成法或仿型法加工用任意的方法加工不磨齿。
必要时剃齿或研磨不需要精加工１２．５２５３．２￣６．３１．６００．８注：本表不属国家标准，仅供参考。
①Ⅱ组精度可以降低１级；②Ⅰ组精度可以降低１级；③括号内的效率是包括轴承损失的数值。
表４齿轮圆周速度与最低精度（Ⅱ组）的关系直齿斜齿（平行轴）最低精度Ⅱ组等级（）ν≥１５１５＞ν≥１０１０＞ν≥６６＞ν≥２２＞ν≥３０３０＞ν≥１５１５＞ν≥１０１０＞ν≥４４＞ν５６７８９圆周速度ν／（ｍ／ｓ）注：本表不属国家标准，仅供参考。
圆柱齿轮齿条传动计算一、圆柱齿轮的设计计算1.齿轮模数的选择齿轮模数是决定齿轮尺寸的重要参数，一般由传动比和轴的距离决定。
根据传动比和轴的距离，可以使用手册或计算方法选择合适的齿轮模数。
2.齿数的计算根据传动比和齿轮模数，可以计算齿数。
传动比为齿轮的齿数比值，例如1:2表示从动齿轮的齿数是主动齿轮的2倍。
3.齿轮参数的计算计算出齿数后，可以计算出齿轮的分度圆直径、齿顶高、齿根高、齿宽等参数。
这些参数可以利用标准齿轮手册或计算公式得出。
二、齿轮齿条的传动效率齿轮齿条传动的效率是指传动功率与输入功率的比值，通常表示为η。
齿轮齿条传动的有效传动比、齿轮和齿条的材料和润滑状态等因素会影响传动效率。
1.有效传动比的计算有效传动比是指实际传动比与理论传动比之间的比值，一般表示为i_eff。
齿轮齿条传动的有效传动比可以通过实际测量得到。
2.传动效率的计算传动效率可以通过公式η=T_out/T_in * 100%计算得到，其中T_out为输出扭矩，T_in为输入扭矩。
传动效率一般在90%以上，但实际传动中会受到齿轮齿条的磨损、振动和润滑状态等因素的影响。
三、齿轮齿条的传动精度齿轮齿条传动的精度是指实际传动比与理论传动比之间的差值，一般表示为Δi。
传动精度可以通过实际测量得到。
1.传动误差的计算传动误差是指实际传动比与理论传动比之间的差值，一般表示为ε。
传动误差可以通过实际测量得到。
2.传动精度的计算传动精度可以通过公式Δi/i*100%计算得到，其中Δi为传动误差，i为理论传动比。
此外，齿轮齿条传动还需要考虑齿轮和齿条的制造工艺和装配精度、润滑和冷却等问题。
正确选择齿轮和齿条的材料、几何参数、润滑方式和冷却方式，能够提高齿轮齿条传动的效率和精度，延长其使用寿命。
综上所述，圆柱齿轮齿条传动的计算涉及齿轮模数的选择、齿数的计算、齿轮参数的计算、传动效率的计算和传动精度的计算等方面。
根据实际情况和要求，可以选择合适的设计计算方法和参数，以确保齿轮齿条传动的正常运转和性能。

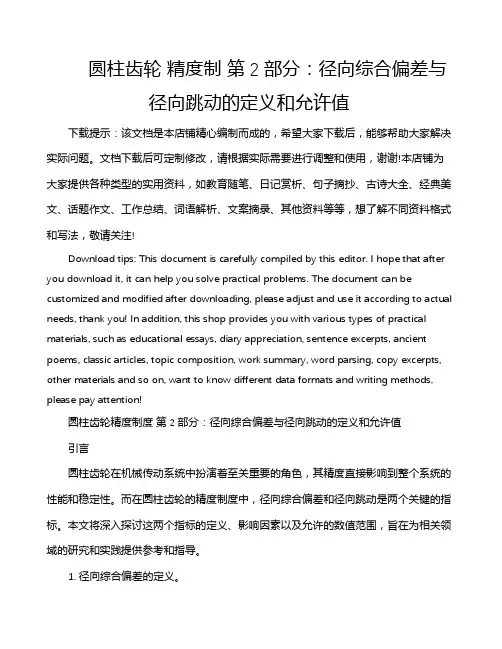

圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!圆柱齿轮精度制度第2部分：径向综合偏差与径向跳动的定义和允许值引言圆柱齿轮在机械传动系统中扮演着至关重要的角色，其精度直接影响到整个系统的性能和稳定性。
圆柱齿轮知识点总结一、圆柱齿轮的结构1. 齿轮的基本结构圆柱齿轮通常由齿轮轮毂、齿和齿根三部分组成。
齿轮轮毂是齿轮的主体部分，用来支撑齿轮的整体结构；齿是齿轮的齿部，用来传递力量；齿根是齿轮的底部，用来支撑齿轮的整体结构。
2. 齿轮的结构类型圆柱齿轮根据齿轮的结构可以分为直齿轮、斜齿轮、螺旋齿轮等类型。
直齿轮的齿面与轴线平行，齿列方向呈直线状；斜齿轮的齿面与轴线不平行，齿列方向呈斜线状；螺旋齿轮的齿面呈螺旋状，可以有效减小齿轮的噪音和振动。
3. 齿轮的参数圆柱齿轮的关键参数包括模数、齿数、分度圆直径、齿根圆直径等。
模数是描述齿轮齿数和齿轮尺寸的重要参数，齿数表示齿轮齿数的数量，分度圆直径是指齿轮齿数处的圆直径，齿根圆直径是指齿轮齿根处的圆直径。
二、圆柱齿轮的工作原理1. 齿轮的传动原理圆柱齿轮是一种常见的传动元件，其工作原理是通过齿轮之间的啮合传递动力。
当一个齿轮转动时，它的齿与另一个齿轮的齿嵌合在一起，使得另一个齿轮也跟随转动，从而实现力的传递。
2. 齿轮的传动比齿轮的传动比是指两个啮合齿轮的齿数比值，它可以决定齿轮传动系统的传动比。
一般来说，传动比等于从动齿轮的齿数除以主动齿轮的齿数，传动比越大，从动齿轮的转速就越大。
3. 齿轮的传动效率齿轮传动系统的效率是指实际传动功率与理论传动功率的比值，它可以影响齿轮传动系统的工作效果和能耗。
传动效率一般受到摩擦、齿轮副几何形状、齿轮加工精度等因素的影响。
三、圆柱齿轮的设计计算1. 齿轮的设计原则在进行圆柱齿轮的设计计算时，需要遵循一些设计原则，包括齿轮的接触强度、齿轮的弯曲强度、齿面接触疲劳强度等。
这些原则可以保证齿轮具有良好的工作性能和使用寿命。
2. 齿轮的计算方法在进行圆柱齿轮的设计计算时，通常需要进行齿轮的模数计算、齿数计算、分度圆直径计算、齿厚计算等。
这些计算方法可以帮助工程师合理设计齿轮的尺寸和结构。
3. 齿轮的设计标准圆柱齿轮的设计需要符合相关的设计标准，例如国家标准GB、美国标准AGMA、德国标准DIN等。
圆柱齿轮传动的精度设计一、传动齿轮的使用要求齿轮是机器和仪器的重要零件，齿轮的精度在一定程度上影响着整台机器或仪器的质量。
由于齿形比较复杂，参数比较多，所以齿轮精度的评定比较复杂。
现代工业对齿轮传动提出的要求，归纳起来有下列四项：1、要求一转范围内传动比的变化尽量小，以保证传递运动准确。
(运动准确)2、要求瞬时传动比的变化尽量小，以保证传动平稳，冲击及振动小，噪声低。
(工作平稳)3、要求在受载下工作齿面能够良好接触，以保证足够的承载能力和使用寿命。
(接触精度)4、要求齿轮副有适当的齿侧间隙(啮合轮齿的非工作面间的间隙，以补偿热变形和贮存润滑油。
)不同用途和不同工作条件的齿轮及齿轮付对上述四项要求的侧重点是不同的。
例如，控制系统或随动系统的分度传动的侧重点是运动精度，以保证主、从动齿轮的运动协调。
汽车和拖拉机变速齿轮传动的侧重点是工作平稳性，以降低噪声。
低速重载齿轮传动(如轧钢机的齿轮传动)的侧重点是齿面接触精度，以保证齿面接触良好。
而涡轮机中的高速重械齿轮传动对三顶精度的要求都很高，而且要求很大的齿侧间隙，以保证较大流量的润滑油通过。
二、齿轮误差的评定指标为了验收齿轮，对直齿圆柱齿轮建立了下列评定指标：1、运动精度的评定指标(1) 切向综合误差ΔFiˊ定义：被测齿轮与理想精确的测量齿轮单面啮合转动时相对于测量齿轮的转角，在被测齿轮一转内被测齿轮实际转角与理论转角的最大差值。
它是一个综合性指标。
(2) 周节累积误差ΔFp，K个周节累积误差ΔFpk。
定义：在被测齿轮的分度圆上，任意两个同侧齿面间的实际弧长与公称弧长的最大差值。
是一个综合性指标。
(3) 齿圈径向跳动ΔFr与公法线长度变动ΔFwA、齿圈径向跳动ΔFr定义：在齿轮一转范围内，测头在齿槽内或轮齿上，于齿高中部双面接触，测头相对于齿轮轴线的最大变动量。
是一个单向性指标。
(径向方向)B、公法线长度变动ΔFw定义：在齿轮一周范围内，实际公法线长度最大值与最小值之差。
外啮合圆柱齿轮所有计算公式大全、检验方法、各精度差数表格汇总注：角标n为法面，t为端面；1为小齿轮，2为大齿轮。
齿轮标准模数（mm）渐开线圆柱齿轮的基本齿廓mm （GB1356—88）注：1. 本标准适用于模数m≥1mm，齿形角α=20°的渐开线圆柱齿轮。
2. 允许齿顶修缘。
中心距系列（推荐使用）mm动力齿轮传动的最大圆周速度m/s齿轮常用材料及其力学性能图例齿轮传动荐用的润滑油运动粘度ν /40℃齿轮精度等级、公差的说明本网络手册中的圆柱齿轮精度摘自（GB10095—88），现将有关规定和定义简要说明如下：(1) 精度等级齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。
齿轮副中两个齿轮的精度等级一般取成相同，也允许取成不相同。
齿轮的各项公差和极限偏差分成三个组（参见）。
根据使用的要求不同，允许各公差组选用不同的精度等级，但在同一公差组内，各项公差与极限偏差应保持相同的精度等级。
参见齿轮传动精度等级选择(2) 齿轮检验与公差（参见）根据齿轮副的使用要求和生产规模，在各公差组中选定检验组来检定和验收齿轮精度。
(3) 齿轮副的检验与公差（参见）齿轮副的要求包括齿轮副的切向综合误差ΔF ic′，齿轮副的一齿切向综合误差Δf ic′，齿轮副的接触班点位置和大小以及侧隙要求，如上述四方面要求均能满足，则此齿轮副即认为合格。
(4) 齿轮侧隙齿轮副的侧隙要求，应根据工作条件用最大极限侧隙j nmax(或j tmax)与最小极限侧隙j nmin(或jtmin)来规定。
中心距极限偏差(±f a)按“中心距极限偏差”表的规定。
齿厚极限偏差的上偏差E ss及下偏差E si从齿厚极限偏差表来选用。
例如上偏差选用F(=-4f Pt)，下偏差选用L(=-16f Pt)，则齿厚极限偏差用代号FL表示。
参看图“齿轮、齿轮副误差及侧隙的定义和代号”。
若所选用的齿厚极限偏差超出齿厚极限偏差表所列14种代号时，允许自行规定。
外啮合圆柱齿轮所有计算公式大全、检验方法、各精度差数表格汇总名称及代号计算公式及说明直齿轮斜齿及人字齿轮模数m由强度计算或结构设计确定，并取标准值。
法向模数m n取标准值。
端面模数：m t=m n cosβ分度圆螺旋角ββ=0 两轮螺旋角相等，方向相反分度圆压力角α=20°αn=20°，tanαt=tanαn/cosβ分度圆直径d d=mz d=m t z标准中心距a a=(d1+d2)/2=(z1+z2)m/2 a=(d1+d2)/2=(z1+z2)m n/(2cosβ)啮合角α＇情况Ⅰ：已知总变位系数(x1+x2)时，invα＇=2(x1+x2)tanα/(z1+z2)+invαinvαt＇=2(x n1+x n2)tanαn/(z1+z2)+invαt求出啮合角α＇后，可求出变位后的中心距a＇；情况Ⅱ：已知变位后的中心距a＇时，cosα＇=a cosα/a＇cosαt＇=a cosαt/a＇求出啮合角α＇后，由上式求(x1+x2)值，再进行分配。
中心距变动系数y y=(a＇-a)/m=(z1+z2)(cosα/cosα＇-1)/2y n=(a＇-a)/m n=(z1+z2)(cosαt/cosαt＇-1)/(2cosβ)y t=y n conβ变位后的中心距a＇a＇=a+ym=a cosα/cosα＇a＇=a+y t m t=a+y n m n=a cosαt/cosαt＇齿根圆直径d f d f=d-2(h a+c-xm) d f=d-2(h an+c n-x n m n)齿顶圆直径d a d a1=2a＇-d f2-2cd a2=2a＇-d f1-2cd a1=2a＇-d f2-2c nd a2=2a＇-d f1-2c n齿顶高h a h a=(d a-d)/2齿根高h f h f=(d-d f)/2齿高h h=h a+h f基圆直径d b d b=d cosαd b=d cosαt节圆直径d＇d＇=d b/cosα＇d＇=d b cosαt分度圆齿距p p=mπp n=m nπ，p t=m tπ基圆齿距p b p b=p cosαp bt=p t cosαt齿顶压力角αaαa=arccos(d b/d a) αat=arccos(d b/d a)基圆螺旋角βbβb=0 tanβb=tanβcosαtcosβb=cosβcosαn/cosαt端面重合度εαεα=[z1(tanαa1-tanα＇)+z2(tanαa2-tanα＇)]/(2π)εα=[z1(tanαat1-tanαt＇)+z2(tanαat2-tanαt＇)]/(2π)纵向重合度εβεβ=0 εβ=b sinβ/(m nπ)，b为齿轮宽度总重合度εγεγ=εαεγ=εα+εβ注：角标n为法面，t为端面；1为小齿轮，2为大齿轮。
齿轮标准模数（mm）圆柱齿轮（GB12368-90）第1系列1 1.25 1.52 2.53456810121620第2系列1.752.25 2.75(3.25) 3.5(3.75)4.55.5(6.5)79(11)1418锥齿轮（GB12368-90）1 1.125 1.25 1.375 1.5 1.752 2.25 2.5 2.753 3.25 3.53.7544.555.566.578910111214161820注：1. 斜齿轮及人字齿轮取法面模数为标准模数；锥齿轮取大端模数为标准模数。
2. 优先采用第1系列，括号内的模数尽可能不用。
渐开线圆柱齿轮的基本齿廓mm （GB1356—88）基本齿廓参数代号数值齿顶高工作齿高顶隙全齿高齿距齿根圆角半径h ah′chpR fm2m0.25m2.25mπm≈0.38m 注：1. 本标准适用于模数m≥1mm，齿形角α=20°的渐开线圆柱齿轮。
2. 允许齿顶修缘。
中心距系列（推荐使用）mm第1系列4050638010012516020025031540050063080010001250160020002500第2系列145 180 225 280 355 450 560 710 900 1120 1400 1800 2240动力齿轮传动的最大圆周速度m/s精度等级圆柱齿轮传动锥齿轮传动直齿斜齿直齿曲线齿5级以上≥15 ≥30 ≥12 ≥20 6级＜15 ＜30 ＜12 ＜20 7级＜10 ＜15 ＜8 ＜10 8级＜6 ＜10 ＜4 ＜7 9级＜2 ＜4 ＜1.5 ＜3齿轮常用材料及其力学性能图例45 正火≤100 ≤50 588 294 169～21740～50 101～300 51～150 569 284 162～217调质≤100 ≤50 647 373 229～286101～300 51～150 628 343 217～25542SiMn 调质≤100 ≤50 784 510 229～28645～55 101～200 51～100 735 461 217～269201～300 101～150 686 441 217～25540MnB 调质≤200 ≤100 750 500 241～28645～55 201～300 101～150 686 441 241～28635CrMo 调质≤100 ≤50 750 550 207～26940～45 101～300 51～150 700 500 207～26940Cr 调质≤100 ≤50 750 550 241～28648～55 101～300 51～150 700 500 241～28620Cr渗碳淬火+低温回火≤60 ≤30 637 392 56～6220CrMnTi渗碳淬火+低温回火30 15 1079 88356～62 ≤80 ≤40 981 78538CrMoAl 调质、渗氮30 1000 850 229 渗氮HV>850 ZG310-570 正火ZG340-640 正火ZG35CrMnSi 正火、回火700 350 ≤217 调质785 588 197～269HT300 290 190～240 HT350 340 210～260 QT500-7 500 320 170～230 QT600-3 600 370 190～270 KTZ550-04 550 340 180～250 KTZ-650-02 650 430 210～260齿轮传动荐用的润滑油运动粘度ν /40℃齿轮材料圆周速度v（m/s）＜0.5 0.5～1 1～2.5 2.5～5 5～12.5 12.5～25 ＞25 铸铁、青铜320 220 150 100 80 60钢σB=(450～1000)MPa 500 320 220 150 100 80 60σB=(1000～1250)MPa 500 500 320 220 150 100 80σB=(1250～1600)MPa 1000 500 500 320 220 150 100渗碳、表面淬火1000 500 500 320 320 150 100齿轮精度等级、公差的说明本网络手册中的圆柱齿轮精度摘自（GB10095—88），现将有关规定和定义简要说明如下：(1) 精度等级齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。
齿轮副中两个齿轮的精度等级一般取成相同，也允许取成不相同。
齿轮的各项公差和极限偏差分成三个组（参见）。
根据使用的要求不同，允许各公差组选用不同的精度等级，但在同一公差组内，各项公差与极限偏差应保持相同的精度等级。
参见齿轮传动精度等级选择(2) 齿轮检验与公差（参见）根据齿轮副的使用要求和生产规模，在各公差组中选定检验组来检定和验收齿轮精度。
(3) 齿轮副的检验与公差（参见）齿轮副的要求包括齿轮副的切向综合误差ΔF ic′，齿轮副的一齿切向综合误差Δf ic′，齿轮副的接触班点位置和大小以及侧隙要求，如上述四方面要求均能满足，则此齿轮副即认为合格。
(4) 齿轮侧隙齿轮副的侧隙要求，应根据工作条件用最大极限侧隙j nmax(或j tmax)与最小极限侧隙j nmin(或jtmin)来规定。
中心距极限偏差(±f a)按“中心距极限偏差”表的规定。
齿厚极限偏差的上偏差E ss及下偏差E si从齿厚极限偏差表来选用。
例如上偏差选用F(=-4f Pt)，下偏差选用L(=-16f Pt)，则齿厚极限偏差用代号FL表示。
参看图“齿轮、齿轮副误差及侧隙的定义和代号”。
若所选用的齿厚极限偏差超出齿厚极限偏差表所列14种代号时，允许自行规定。
(5) 齿轮各项公差的数值表齿距累积公差F P及K个齿距累公差F PK齿向公差Fβ公法线长度变动公差F w轴线平行度公差中心距极限偏差(±f a)齿厚极限偏差接触斑点齿圈径向跳动公差F r径向综合公差F i″齿形公差F f齿距极限偏差(±f Pt)基节极限偏差(±f Pb)一齿径向综合公差f i″齿坯尺寸和形状公差齿坯基准面径向和端面跳动齿轮的表面粗糙度R a圆柱直齿轮分度圆上弦齿厚及弦齿高(6) 图样标注在齿轮零件图上应标注齿轮的精度等级和齿厚极限偏差的字母代号。
标注示例a) 齿轮三个公差组精度同为7级，其齿厚上偏差为F，下偏差为L：b) 第Ⅰ公差组精度为7级，第Ⅱ、Ⅲ公差组精度为6级，齿厚上偏差为G，齿厚下偏差为M：c) 齿轮的三个公差组精度同为4级，其齿厚上偏差为-330μm，下偏差为-405μm：齿轮各项公差和极限偏差的分组公差组公差与极限偏差项目误差特性对传动性能的主要影响ⅠF i′、F P、F PkF i″、F r、F w以齿轮一转为周期的误差传递运动的准确性Ⅱf i′、f i″、f f±f Pt、±f Pb、f fβ在齿轮一周内，多次周期地重复出现的误差传动的平稳性，噪声，振动ⅢFβ、F b、±F Px齿向线的误差载荷分布的均匀性齿轮传动精度等级的选用按机器类型选择按速度、加工、工作条件选择机器类型精度等级机器类型精度等级测量齿轮3～5 一般用途减速器6～8 透平机用减速器3～6 载重汽车6～9金属切削机床3～8 拖拉机及轧钢机的小齿轮6～10航空发动机4～7 起重机械7～10轻便汽车5～8 矿山用卷扬机8～10 内燃机车和电气机车5～8 农业机械8～11 注：本表不属GB10095-88，供参考齿轮各公差组的检验组及各项误差的公差数值项目公差数值第I 公差组∆F i′∆F P与∆F Pk∆F i″与∆F w(当其中有一项超差时，应按∆F P检定和验收齿轮精度)∆F r与∆F w(当其中有一项超差时，应按∆F P检定和验收齿轮精度)F i′=F P+f fF P与F Pk查本手册相应表F r查本手册相应表F i″查本手册相应表的检验组∆F r(用于10～12级精度) F w查本手册相应表第Ⅱ公差组的检验组∆f i′(需要时，可加检∆f Pb)、∆f i″(须保证齿形精度)∆f f与∆f Pb∆f f与∆f Pt∆f fβ(用于轴向重合度εb大于1.25，6级及6级精度以上的斜齿轮或人字齿轮)∆f Pt与∆f Pb(用于9～12级精度)∆f Pt或∆f Pb(用于10～12级精度)f i=0.6(f Pt+f f)f f查本手册相应表f Pt查本手册相应表f fβ=f i′cosβ，β为分度圆螺旋角。
