风冷热泵机组工作原理图解

风冷热泵机组风冷热泵机组工作原理风冷热泵机组特点风冷热泵机组性能分析风冷热泵机组系统分析风冷热泵机组安全保护与控制风冷热泵机组工程设计风冷热泵机组工作原理风冷热泵机组特点风冷热泵机组性能分析风冷热泵机组系统分析风冷热泵机组安全保护与控制风冷热泵机组工程设计风冷热泵机组工作原理风冷热泵机组是由压缩机——换热器——节流器——吸热器——压缩机等装置构成的一个循环系统。

冷媒在压缩机的作用下在系统内循环流动。

它在压缩机内完成气态的升压升温过程（温度高达100℃），它进入换热器后释放出高温热量加热水，同时自己被冷却并转化为流液态，当它运行到吸热器后，液态迅速吸热蒸发再次转化为气态，同时温度下降至零下20℃——30℃，这时吸热器周边的空气就会源源不断地将低温热量传递给冷媒。

冷媒不断地循环就实现了空气中的低温热量转变为高温热量并加热冷水过程。

风冷热泵机组特点1.风冷热泵机组属中小型机组，适用于200-10000平方米的建筑物。

2.空调系统冷热源合一，更适用于同时采暖和制冷需求的用户，同时省去了锅炉房。

3.机组户外安装，省去了冷冻机房，节约了建筑投资。

4.风冷热泵机组的一次能源利用率可达90%，节约了能源消耗，大大降低了用户成本。

5.无须冷却塔，同时省去了冷却水泵和管路，减少了附加设备的投资。

6.无冷却水系统动力消耗，无冷却水损耗，更适用于缺水地区。

风冷热泵机组性能分析冷热量这个参数是决定风冷热泵正常使用的最关键参数，它是指风冷热泵的进风温度、进出水温度在设计工况下时其所具备的制冷量或制热量。

它可从有关厂家提供的产品样本中查得。

但目前在设计中也发现这样的情况，那就是有的厂商所提供的样本参数并未经过测试而是抄自其它厂家的相关样本。

这给设计人员的正确选型带来了一定困难。

因此笔者建议在有条件的情况下设计人员可根据有关厂家的风冷热泵所配置的压缩机型号，从压缩机生产厂家处获得该压缩机的变工况性能曲线，根据热泵的设计工况查得该压缩机在热泵设计工况下的制冷量和制热量，从而判断该样本所提供参数的真伪。

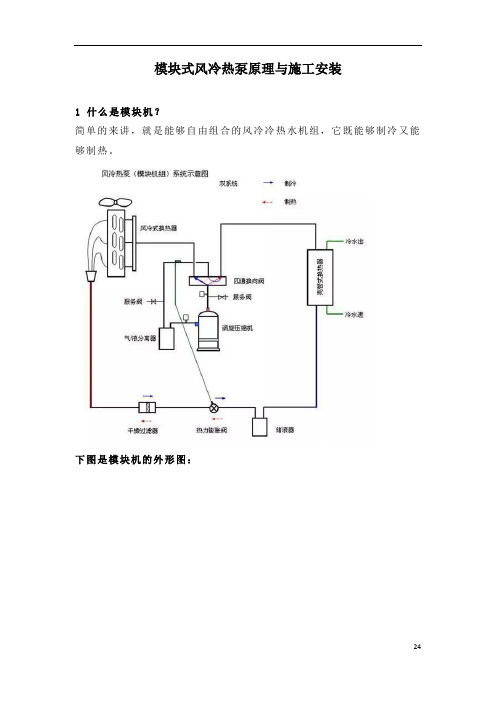

模块式风冷热泵原理与施工安装1 什么是模块机？简单的来讲，就是能够自由组合的风冷冷热水机组，它既能够制冷又能够制热。

下图是模块机的外形图：在制热模式下，原来的冷凝器转换为蒸发器吸收空气的热量，向外吹出冷风，原来的蒸发器转换为冷凝器向外提供热水。

当一台机组的空调能力不能满足要求的时候，还可以再增加几台机组，然后将回水管和供水管分别连接起来形成总回水管和总供水管，这就是模块化的组合。

相当于将多台小机组组合成一台大机组。

模块式风冷热泵机组系统原理：从机组出来的冷冻水被输送到各个房间的风机盘管，在吸收了房间空气的热量后，水温升高，然后汇集到总回水管，用冷冻水泵将回水输送到机组的回水口，经过蒸发器降温后重新变成冷冻水输出，如此循环就可以不断地吸收房间的热量，从而降低房间的空气温度。

系统安装图常用符号：几个常用的符号：截止阀、Y型过滤器、软接头、压力表、水泵、止回阀。

水路安装图：常用水系统配件部件外形图：模块机的安装内容分为：主机安装、风机盘管安装、风管安装、辅助设备安装、水管施工、配电及通讯等。

2 主机安装1. 主机安装位置：主机用螺栓固定，机组下方有减震垫、水泥墩、以及排水沟。

归纳一下，主机的安装位置有以下要求：有安装基础、用螺栓固定、有减震措施、有排水道。

主机安装还有考虑与周围物体的距离，距离太近会影响换热。

总体要求是通风良好、有足够的维修空间。

这个案例说明机组与房顶距离太近，造成排出的热空气形成循环，结果会导致出现高压保护。

规范要求距离房顶不小于3米，距离前后物体不小于2米，机组之间不小于1米。

另外，要求机组有一定的防护措施，以防人为破坏。

多模块组合示意（同程联接）：注：多模块组合每组最多不超过8台，不允许异程连接。

单模块组合示意（同程联接）：注：单模块组合同程连接最多不超过8台。

注：单模块组合异程连接最多不超过4台。

主机泄漏检查：系统平衡压力一般与环境温度下对应的饱和压力接近。

机组就位后还应进行逐级泄漏检查，方法是：观察机组上自带的压力表或用复合压力表测量系统的平衡压力，要求与环境温度下对应的饱和压力接近。

热泵空调制冷原理与各部件图解在说制冷原理之前，首先我们来看一些生活中与制冷相关的常见现象：将酒精擦到皮肤上，会感到凉爽，说明通过蒸发能制冷。

把水抹到皮肤上，也有凉意，没有酒精明显。

因为酒精比水更容易蒸发，蒸发得更快，说明蒸发越快制冷越好。

洗晒的衣服，夏天比冬天容易干，因为夏天温度高，蒸发得快。

说明温度越高蒸发越快。

在青藏高原烧水，90度就沸腾蒸发了。

因为青藏高原地势高，压力低。

说明压力越低蒸发越快。

温度、压力对蒸发、冷凝影响一、制冷循环系统由压缩机、冷凝器、蒸发器、膨胀阀四个基本部件组成。

我们用一张图来表现它们制冷剂状态的变化：我们可以大概归纳总结为：两个控制，两个转换。

1、压缩机：吸入蒸发器内蒸气，维持其低温低压；压缩出高压、高温蒸气。

为什么要压缩？因为制冷剂要回收再利用。

如不压缩，直接排入冷凝器。

常温已高于制冷剂沸点温度，无法冷却、冷凝成液体。

[压力越高，沸点越高；压力越低，沸点越低]。

只有通过提高制冷剂的压力，使制冷剂的凝结点(沸点）高于室外温度，才能让制冷剂向室外散热，温度降低，制冷剂凝结成液体。

2、冷凝器：将压缩机排出的高温高压蒸气冷却成液体；释放出的热量被水或空气带走。

可分为水冷式、空气冷却式、水和空气混合冷却式三种类型。

空调冷凝器大多采用翅片盘管式结构，为提高换热效率常将铝合金翅片压成各种形状，以增加换热面积。

3、节流装置：当制冷剂流体通过一小孔时，一部分静压力转变为动压力，流速急剧增大，成为湍流流动，流体发生扰动，摩擦阻力增加，静压下降。

节流阀主要作用：节流降压；调节流量，使流体达到降压调节流量的目的。

3.1、毛细管特点：无运动件、结构简单；无储液器，充入的制冷剂量小；停机后的高低压基本相同，便于启动；工作的准确程度差；小型空调或冰箱上运用。

缺点：供液量不能随工况变动而调节。

热力膨胀阀结构3.2、热力膨胀阀特点：又称感温式膨胀阀，接在蒸发器的进口上，器感温包紧贴蒸发器的出口管上。

一、ek螺杆式风冷冷水热泵机组制热工作原理ek螺杆式风冷冷水热泵机组是一种高效节能的制热设备，它通过螺杆压缩机、冷凝器、膨胀阀和蒸发器等主要部件，利用工作物质在不同压力下的相变过程，吸收外界低温热量，进行能量转化，最终实现制热的过程。

在了解ek螺杆式风冷冷水热泵机组制热工作原理之前，我们先来了解一下其组成和工作原理。

1. 螺杆压缩机ek螺杆式风冷冷水热泵机组的核心部件是螺杆压缩机。

螺杆压缩机是通过两个螺旋旋转的螺杆形成容积不断改变的密闭腔室，通过挤压和挤出的操作，使气体压力和温度不断提高，实现对制热工质的加热和压缩。

2. 冷凝器接下来是冷凝器，冷凝器是将高温高压的蒸汽冷却成液体的部件。

在ek螺杆式风冷冷水热泵机组中，冷凝器接收螺杆压缩机排出的高温高压蒸汽，通过外部空气的冷却作用，使蒸汽冷却凝结成液体。

3. 膨胀阀膨胀阀是控制制冷剂流向蒸发器的关键部件，它能够将高压液体制冷剂通过节流装置迅速膨胀，使其压力和温度迅速下降，从而实现对蒸发器内部的降温。

4. 蒸发器蒸发器是ek螺杆式风冷冷水热泵机组制热过程中的能量吸收部件。

在蒸发器内部，经过膨胀阀调节的低压低温制冷剂迅速蒸发吸热，从而吸收外界的低温热量，实现制冷剂的再次循环利用。

了解了ek螺杆式风冷冷水热泵机组的组成部分和工作原理之后，下面我们来探讨一下其制热工作原理。

二、制热工作原理ek螺杆式风冷冷水热泵机组在制热工作过程中，首先通过螺杆压缩机对工作物质进行加压，使其温度和压力显著升高，然后将高温高压的工作物质输送至冷凝器中，通过外部风冷的方式，将其冷却凝结成高温高压的液体。

接下来，高温高压的液体通过膨胀阀节流后，压力和温度骤降，进入蒸发器内部，开始蒸发吸热的过程。

在蒸发器内部，低压低温的制冷剂迅速蒸发，并吸收外界的低温热量，从而实现热能的转化和输送。

经过蒸发器的蒸发吸热后的低压低温制冷剂被螺杆压缩机再次抽吸、压缩和加热，循环往复，以实现对整个建筑空间的供暖和制热。
