焊工技师论文范文

CO-2气体保护焊是以CO-2-气体作为电弧介质并保护电弧和焊接区的电弧焊方法。由于CO2-源丰富、价格低廉等原因，在现代生产和工程中应用已经很普遍。CO2气体保护焊机的工艺性能（电弧的稳定性、焊接飞溅和焊缝成形等）都直接受焊接电源特性的影响。所以CO-2气体保护焊要求使用平硬特性的直流电源，并具有良好的动特性，是有科学依据的。

一、CO2气体保护焊的工艺特点分析 CO2气体保护焊具有焊接效率高、抗锈能力强、焊接变形小、冷裂倾向小、熔池可见性好、以及适用于全位置焊接等优点。究其不足主要是：很难使用交流电源，焊接飞溅多。特别是采用短路过渡形式时，在焊接过程会产生大量的金属飞溅。造成大量金属的损失，使熔敷率降低，焊后清理工作量增加。同时，飞溅的产生降低了电弧的稳定性，严重影响焊接质量。此外采用短路过渡的CO2体保护焊还存在焊缝成形差的工艺缺点。主要表现为焊缝表面不光滑、熔深浅、焊缝成形窄而高，容易出现未熔合的焊接缺陷。所以要使CO2气体保护焊在工业生产中得以广泛推广和应用，则必须解决和控制这些工艺问题。二、CO2气体保护焊中短路过渡的工艺分析 CO2体保护焊中短路过渡的初期和后期都会产生飞溅。每次燃弧时，电弧会冲击熔池而产生飞溅；当焊丝熔化形成熔滴与熔池接触，液桥还没有铺展开时，由于接触面积小，电流密度大，而发生汽化和爆炸产生“瞬时短路”飞溅；当熔滴与熔池短路金属液桥铺展开时，在液态金属的表面张力、重力、以及流过液桥的电流所产生的电磁收缩力的作用下，形成液桥缩径并急剧减小，短路电流密度剧增，使液态金属在瞬间发生汽化和爆炸而产生飞溅。同时，液桥金属的汽化和爆炸，不仅产生飞溅，还会引起熔池的剧烈震荡，从而导致焊缝成形不良和电弧的稳定性降低。 焊接时对母材的加热的热源主要是燃弧能量。CO2-气体保护焊过程中，短路时间占了很大的比例，且短路过程几乎不会给母材提供热能。其燃弧时间比其它焊接工艺都短，所以导致对母材的加热不足，从而造成焊缝余高大、焊缝窄、熔深浅、未熔合等焊缝成形缺陷。三、CO-2---气体保护焊焊接电源特性的构成 从上述对CO-2---气体保护焊短路过渡特点的分析可知，焊接电弧的工艺效果将取决于电源特性的不同。电源特性包括电源静特性和动特性。1、焊接电源的静特性构成 焊接电源的静特性即电源输出电压与输出电流之间的变化关系，表达这一关系的曲线称为电源静特性曲线。不同的焊机有不同的静特性，分别有平硬特性和下降特性。电源静特性的确定离不开焊接电弧的特性（在弧长不变状态下，电弧电压与电弧电流之间的关系）。电弧具有很高的动态响应，故一般可以认为电弧动态特性与其静态特性相同，其静特性曲线呈U形。U形曲线分为下降段、水平段和上升段，CO-2---气体保护焊的电弧静特性处于上升段。电源静特性与电弧特性的交点，为焊接电弧的工作点，图1为两种电源特性和电弧负载特性曲线图，图中P1是平硬特性，P2是下降特性。CO-2---气体保护焊过程有两种负载状态：熔滴短路时为电阻状态，其特性为L--1-；燃弧时为压缩电弧状态，其特性为L-2。现在我们来分析哪一种电源静特性适合于CO-2---气体保护焊。对于静特性分别为P 1，P 2的焊接电源（图1），如果焊接电流均为I H，在短路负载L 1的状态下，由于静特性曲线斜率不同，平硬特性的焊机输出短路电流I S1比下降特性的焊机输出短路电流I S2高得多，所以平硬特性P 1的焊机的短路液桥爆断电流和焊接飞溅比下降特性焊机要大。在燃弧状态下，即电弧特性为L 2，平硬特性的焊机输出电流和电弧电压最低，即IA1＜IA2，U A1＜U A2,所以下降特性焊机具有较大的熔深和较hao的焊缝成形。一般工艺条件下，都希望增加燃弧能量和改善焊缝成形，但要使CO 2 气体保护焊能适应全位置焊接，就要求燃弧能量不能太大。如果燃弧能量太大，则液体金属容易流淌，那么，在进行立焊、横焊、仰焊时就难以控制熔滴的下淌，所以不能采用下降的电源静特性。CO 2 气体保护焊中，依靠弧长变化引起的电流和焊丝熔化速度的变化，使弧长得到恢复。电弧这种自调作用的强弱，会影响电弧长度在干扰下的恢复能力和弧长的稳定性。恢复电弧长度的决定因素，是焊接电流和焊丝熔化速度的变化量。而不同的电源静特性曲线决定了焊接电流的变化量不同。也就是说，电源静特性将影响弧长调节的灵敏度。图2所示，P 1是平硬特性，P 2下降特性。当电弧受到外界干扰，使弧长从正常电弧长度L 0变短为L 1，则平硬特性P 1焊机输出电流增加了△I 2，则焊丝熔化速度增快，使弧长恢复正常。故平硬特性P 1焊机的电流和焊丝熔化速度变化量较大，弧长恢复到正常值所需时间短；同样，当电弧长度变化至L 2时，平硬特性焊机的电流和焊丝熔化速度的变化量也比下降特性P 2焊机大，其恢复时间较短。故无论是弧长变短还是变长，平硬特性焊机总比下降特性焊机的弧长恢复时间短，电弧自调性能更hao。所以CO 2 气体保护焊焊接电源的静特性应选平硬特性。2、焊接电源动特性的构成所谓弧焊电源的动特性，是指焊接电源对焊接电弧这样的动负载所输出的电流和电压与时间的关系，是衡量焊接电源对负载瞬变的反应能力。对CO 2 气体保护焊来说，由于存在金属熔滴的短路过渡，使负载状态常在燃弧和短路之间切换。并且，从燃弧到短路以及从短路到燃弧的过渡过程，造成输出电流和电压的瞬时变化，对焊接飞溅和焊缝成形都存在着重大的影响。焊接飞溅受到电源动特性直接影响的原因是：短路电流峰值的高低和增长率的快慢直接受焊机动态反应快慢的影响。若动态响应太快，则短路电流峰值过高，增长率过快，在短路液桥形成之前，就引起爆断和飞溅，而形不成短路过渡形式，这种飞溅的特点是频率较高、颗粒小；若动态响应太慢，则短路电流增长率慢，峰值小，电流生产的磁收缩力不足以保证短路液桥的顺利过渡，短路过渡时间长，产生的飞溅特点是：频率较低，颗粒粗大。因此，要求焊接电源要具有恰当的短路电流增长速度，以避免较大的飞溅。短路电流对焊接接头的加热、焊缝的熔深和成形的作用不大，影响焊缝的熔深和成形主要是燃弧能量，即燃弧的电流和电压。由于焊接时存在短路过程，故电源电压不能太高，则稳态时的燃弧电流较小，所以短路结束后的电流变化过程是燃弧能力的重要组成部分。也就是说，焊机的动态特性对焊缝成形和熔深有重要的影响。动特性越慢，短路结束后电流过渡时间越长，所提供的燃弧能力越大，焊缝成形越hao，熔深越大。但过慢的动特性又会使电流增长率过缓，而导致飞溅严重，甚至破坏电弧的稳定性。所以，必须选用适当的动特性电源来保证焊接工艺的要求。总之，从熔滴过渡形式、焊接工艺特点、电弧自身调节作用、电弧静特性与焊接电源静特性的匹配情况几方面的分析探讨可知，动特性良hao、静特性为平硬特性的直流焊接电源，最适合的CO 2 气体保护焊焊接电源。钢结构焊接变形的火焰矫正施工方法摘要：根据多年经验，结合国内同行相关资料，阐述钢结构变形的主要种类，介绍焊接变形的火焰矫正施工方法。 关键词：火焰矫正 焊接变形 施工方法目前，钢结构已在厂房建筑中得到广泛的应用。而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。实践证明，多数变形的构件是可以矫正的。矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。因此，火焰矫正要有丰富的实践经验。本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。1 钢结构焊接变形的种类与火焰矫正六剑客职教园（最大的免费职教教学资源网站）钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。下面介绍解决不同部位的施工方法。以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正 500度～600度 冷却方式：水中温矫正 600度～700度 冷却方式：空气和水高温矫正 700度～800度

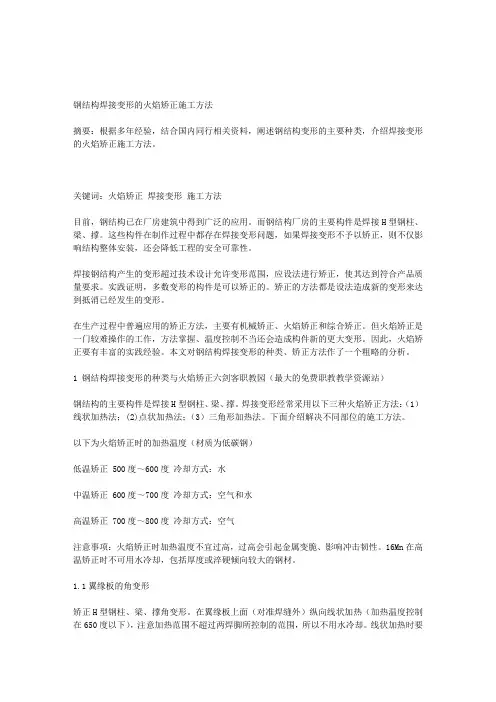

钢结构焊接变形的火焰矫正施工方法

摘要：根据多年经验，结合国内同行相关资料，阐述钢结构变形的主要种类，介绍焊接变形的火焰矫正施工方法。

关键词：火焰矫正 焊接变形 施工方法

目前，钢结构已在厂房建筑中得到广泛的应用。而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。

焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。实践证明，多数变形的构件是可以矫正的。矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。

在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。因此，火焰矫正要有丰富的实践经验。本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。

1 钢结构焊接变形的种类与火焰矫正六剑客职教园（最大的免费职教教学资源站）

钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。下面介绍解决不同部位的施工方法。

以下为火焰矫正时的加热温度（材质为低碳钢）

低温矫正 500度～600度 冷却方式：水

中温矫正 600度～700度 冷却方式：空气和水

高温矫正 700度～800度 冷却方式：空气

注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。

1.1翼缘板的角变形

矫正H型钢柱、梁、撑角变形。在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。

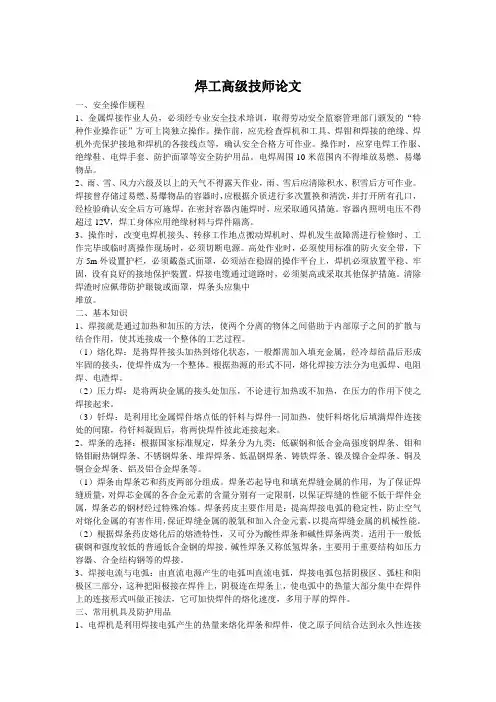

焊工高级技师论文

一、安全操作规程

1、金属焊接作业人员，必须经专业安全技术培训，取得劳动安全监察管理部门颁发的“特种作业操作证”方可上岗独立操作。操作前，应先检查焊机和工具、焊钳和焊接的绝缘、焊机外壳保护接地和焊机的各接线点等，确认安全合格方可作业。操作时，应穿电焊工作服、绝缘鞋、电焊手套、防护面罩等安全防护用品。电焊周围10米范围内不得堆放易燃、易爆物品。

2、雨、雪、风力六级及以上的天气不得露天作业，雨、雪后应清除积水、积雪后方可作业。焊接曾存储过易燃、易爆物品的容器时，应根据介质进行多次置换和清洗，并打开所有孔口，经检验确认安全后方可施焊。在密封容器内施焊时，应采取通风措施。容器内照明电压不得超过12V，焊工身体应用绝缘材料与焊件隔离。

3、操作时，改变电焊机接头、转移工作地点搬动焊机时、焊机发生故障需进行检修时、工作完毕或临时离操作现场时，必须切断电源。高处作业时，必须使用标准的防火安全带，下方5m外设置护栏，必须戴盔式面罩，必须站在稳固的操作平台上，焊机必须放置平稳、牢固，设有良好的接地保护装置。焊接电缆通过道路时，必须架高或采取其他保护措施。清除焊渣时应佩带防护眼镜或面罩，焊条头应集中

堆放。

二、基本知识

1、焊接就是通过加热和加压的方法，使两个分离的物体之间借助于内部原子之间的扩散与结合作用，使其连接成一个整体的工艺过程。

（1）熔化焊：是将焊件接头加热到熔化状态，一般都需加入填充金属，经冷却结晶后形成牢固的接头，使焊件成为一个整体。根据热源的形式不同，熔化焊接方法分为电弧焊、电阻焊、电渣焊。

（2）压力焊：是将两块金属的接头处加压，不论进行加热或不加热，在压力的作用下使之焊接起来。

（3）钎焊：是利用比金属焊件熔点低的钎料与焊件一同加热，使钎料熔化后填满焊件连接处的间隙，待钎料凝固后，将两快焊件彼此连接起来。

2、焊条的选择：根据国家标准规定，焊条分为九类：低碳钢和低合金高强度钢焊条、钼和铬钼耐热钢焊条、不锈钢焊条、堆焊焊条、低温钢焊条、铸铁焊条、镍及镍合金焊条、铜及铜合金焊条、铝及铝合金焊条等。

金蓝领技师论文

论文题目：焊工电弧焊基本技能操作

* 名： * * *

工作单位： 山东天元机械有限公司

申报工种： 电 焊

焊工电弧焊基本技能操作

前 言：焊条电弧焊是工业生产中应用最广泛的焊接方法，它的原理是利用电弧放电（俗称电弧燃烧）所产生的热量将焊条与工件互相熔化并在冷凝后形成焊缝，从而获得牢固接头的焊接过程。焊条电弧焊是用手工操纵焊条进行焊接工作的，可以进行平焊、立焊、横焊和仰焊等多位置焊接。另外由于焊条电弧焊设备轻便，搬运灵活，所以说，焊条电弧焊可以在任何有电源的地方进行焊接作业。适用于各种金属材料、各种厚度、各种结构形状的焊接。

焊条电弧焊的安全特点：焊条电弧焊焊接设备的空载电压一般为50V-90V ，而人体所能承受的安全电压为30V-45V，由此可见，手工电弧焊焊接设备，会对人照成生命危险，施焊时，必须穿戴好劳保用品。

关键词：电弧焊

焊工电弧焊基本技能操作

一、安全操作规程

1、金属焊接作业人员，必须经专业安全技术培训，取得劳动安全监察管理部门颁发的“特种作业操作证”方可上岗独立操作。操作前，应先检查焊机和工具、焊钳和焊接的绝缘、焊机外壳保护接地和焊机的各接线点等，确认安全合格方可作业。操作时，应穿电焊工作服、绝缘鞋、电焊手套、防护面罩等安全防护用品。电焊周围10米范围内不得堆放易燃、易爆物品。

2、雨、雪、风力六级及以上的天气不得露天作业，雨、雪后应清除积水、积雪后方可作业。焊接曾存储过易燃、易爆物品的容器时，应根据介质进行多次置换和清洗，并打开所有孔口，经检验确认安全后方可施焊。在密封容器内施焊时，应采取通风措施。容器内照明电压不得超过12V，焊工身体应用绝缘材料与焊件隔离。

3、操作时，改变电焊机接头、转移工作地点搬动焊机时、焊机发生故障需进行检修时、工作完毕或临时离操作现场时，必须切断电源。高处作业时，必须使用标准的防火安全带，下方5m外设置护栏，必须戴盔式面罩，必须站在稳固的操作平台上，焊机必须放置平稳、牢固，设有良好的接地保护装置。焊接电缆通过道路时，必须架高或采取其他保护措施。清除焊渣时应佩带防护眼镜或面罩，焊条头应集中
