第六章自动重合闸第一节自动重合闸的作用及对它的基本要求一、自动重合闸的作用电力系统中的故障，大多数是送电线路的故障，其中架空线路的故障率最高。
架空线路故障大多是“瞬时性”的，例如由雷电引起的绝缘子表面闪络，大风引起的碰线，通过鸟类以及树枝等掉落在导线上引起的短路等。
当线路被继电保护迅速断开后，电弧自行熄灭，故障点的绝缘强度重新恢复，外界物体被移开或烧掉而消失。
此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障是“瞬时性故障”。
对于由于线路倒杆﹑断线﹑绝缘子击穿或损坏等引起的故障，称为“永久性故障”。
因为在线路被断开后，它们仍然存在，此时即使再合上电源，线路会被继电保护再次断开，不能恢复正常的供电。
由于架空线路发生瞬时性故障的概率很高，因此，在线路被断开后再进行一次合闸，就有可能大大提高供电的可靠性。
为此在电力系统中广泛采用了自动重合闸装置（缩写为AR），即当断路器跳闸之后，能够自动地将断路器重新合闸的装置。
在线路上装设重合闸装置以后，由于它不能够判断是瞬时性故障还是永久性故障，因此，在重合以后可能成功恢复供电，也可能不成功。
用重合成功的次数与总动作次数之比来表示重合闸的成功率，根据运行资料的统计，成功率一般在60%~90%之间。
在电力系统中采用重合闸技术有显著的技术经济效果，可以大大提高供电的可靠性，减少线路停电的次数，这对单侧电源的单回线路尤为显著；在高压输电线路上采用重合闸，还可以提高电力系统并列运行的稳定性，从而提高输电线路的输送容量。
而且重合闸的投资很低，工作可靠，因此，在架空线路上获得了广泛的应用。
但是，如果重合于永久性故障，将使电力系统再一次受到故障的冲击，并可能降低系统并列运行的稳定性；而且要求断路器在很短的时间内连续两次切断短路电流，会使其工作条件变得更加严重。
因而，在短路容量较大的电力系统中，这些不利的条件往往限制了重合闸的使用。
二、对自动重合闸的基本要求一般情况下，当值班人员手动操作或遥控操作断路器跳闸时，或手动合闸于故障线路而跳闸时，自动重合闸装置均不应该进行合闸动作。

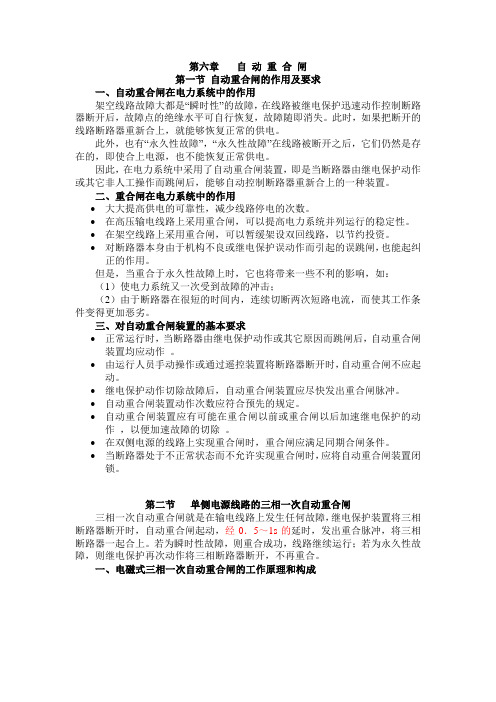

第六章自动重合闸第一节自动重合闸的作用及要求一、自动重合闸在电力系统中的作用架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。
此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。
此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。
因此，在电力系统中采用了自动重合闸装置，即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。
二、重合闸在电力系统中的作用•大大提高供电的可靠性，减少线路停电的次数。
•在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳定性。
•在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。
•对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。
但是，当重合于永久性故障上时，它也将带来一些不利的影响，如：（1）使电力系统又一次受到故障的冲击；（2）由于断路器在很短的时间内，连续切断两次短路电流，而使其工作条件变得更加恶劣。
三、对自动重合闸装置的基本要求•正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。
•由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。
•继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。
•自动重合闸装置动作次数应符合预先的规定。
•自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作，以便加速故障的切除。
•在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。
•当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。
第二节单侧电源线路的三相一次自动重合闸三相一次自动重合闸就是在输电线路上发生任何故障，继电保护装置将三相断路器断开时，自动重合闸起动，经0．5～1s的延时，发出重合脉冲，将三相断路器一起合上。
第六章自动重合闸第一节自动重合闸的作用及要求一、自动重合闸在电力系统中的作用架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。
此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。
此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。
因此，在电力系统中采用了自动重合闸装置，即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。
二、重合闸在电力系统中的作用•大大提高供电的可靠性，减少线路停电的次数。
•在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳定性。
•在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。
•对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。
但是，当重合于永久性故障上时，它也将带来一些不利的影响，如：（1）使电力系统又一次受到故障的冲击；（2）由于断路器在很短的时间内，连续切断两次短路电流，而使其工作条件变得更加恶劣。
三、对自动重合闸装置的基本要求•正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。
•由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。
•继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。
•自动重合闸装置动作次数应符合预先的规定。
•自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作，以便加速故障的切除。
•在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。
•当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。
第二节单侧电源线路的三相一次自动重合闸三相一次自动重合闸就是在输电线路上发生任何故障，继电保护装置将三相断路器断开时，自动重合闸起动，经0．5～1s的延时，发出重合脉冲，将三相断路器一起合上。
5自动重合闸
自动重合闸的作用
瞬时性故障一一发生故障后线路在继电保护作用下由断路器迅速断开，电弧自行熄灭，引起故障的外界物体（如树枝，鸟类等）也被电弧烧掉而消失。
此时，如果把断开的线路断路器再合上，就能够恢复正常的供电。
永久性故障一一由于线路倒杆，断线，绝缘子击穿或损坏等引起的故障，在线路被断开以后，他们仍然是存在的。
这时，即使再合上电源，由于故障依然存在，线路还要被继电保护作用再次断开，不能恢复正常的供电。
自动重合闸装置一一当断路器跳闸以后能够自动地将断路器重新合闸的装置。
对瞬时性故障重合闸可以成功，对永久性故障重合闸不可能成功。
用重合成功的次数与总动作次数之比来表示重合闸的成功率，成功率一般在
60%-90%之间。
采用重合闸的技术经济效果：
1大大提高供电的可靠性，减小线路的停电次数，特别是对单侧电源的单回线路尤为显著；
2在高压输电线路上采用重合闸，还可以提高电力系统并列运行的稳定性，从而提高传输容量；
3对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。
重合于永久性故障上时的不利的影响：
1电力系统再次受到故障的冲击，对超高压系统还可能降低并列运行的稳定性；
2断路器的工作条件变得更加恶劣，因为它要在很短的时间内，连续切断两次短路电流。
对于重合闸的经济效果，应该用无重合闸时，因停电而造成的国民经济损失来衡量。
对自动重合闸的根本要求
■1不希望重合闸时，重合闸不应动作；如自动按频率减负荷动作
• 2当断路器由继电保护动作或其他原因而跳闸，重合闸均应动作, 使断路器重新合闸；
■3自动重合闸装置的动作次数应符合预先的规定；
• 4自动重合闸在动作以后，一般应能自动复归，准备好下次再动作；5自动重合闸装置的
或重合闸以后加速继电保护的动作，以便好好地与继电保护相配
合，加速故障的切除；
6双侧电源的线路上实现重合闸时，应考虑合闸时两侧电源间的同步问题，并满足所提的要求；
自动重合闸的分类
根据重合闸控制的断路器所接通或断开的电力元件不同:
根据重合闸控制的断路器相数的不同:
目前在10KV及以上的架空线路和电缆与架空线的混合线路上，广泛采用重合闸装置，只有在个别由于系统条件的限制，不能使用重合闸。
例如，断路器遮断容量缺乏；防止出现非同期情况；或者防止在特大型汽轮发电机出口重合于永久性故障时产生更大的扭转力矩，而对轴系造成损坏。
变压器内部故障多数是永久性故障，因而当变压器的瓦斯保护和差动保
护动作后不重合，仅当后备保护动作时起动重合闸。
鉴于单母线或双母线的变电所在母线故障时会全停或局部停电的严重后果，有必要在枢纽变电所装设母线重合闸。
根据系统的运行条件，事先安排哪些元件重合、哪些元件不重合、哪些元件在符合一定条件时才重合；如果母线上的线路及变压器都装设有三相重合闸，使用母线重合闸不需要增加设备与回路，只有在母线保护动作时不去闭锁那些预计重合的线路和变压器，实现比拟简单。
屡次重合闸一般使用在配电网中，与分断器配合，自动隔离故障区段, 是
配电自动化的重要组成局部。
一次重合闸主要用于输电线路，提高系统的稳定性，后续讲述的重合闸,
正是这局部内容，其它重合闸的原理与其相似。
三相重合闸
1一般没有特殊要求的单电源线路，宜采用一般的三相重合闸。
2但凡选用简单的三相重合闸能满足要求的线路，都应中选用三相重合闸。
3当发生单相接地短路时，如果使用三相重合闸不能满足稳定性要求，会出现大面积停电或重要用户停电，应中选用单相或综合重合闸。
