目录引言部分：RSview32简介与安装第一部分：RSview32开发环境与工具栏简介。
第二部分：Rsview32使用详解与实例。
2.1 创建一个标签数据库2.2通讯组态2.3创建标签监视2.4创建衍生tag2.5创建符号命令和宏命令2.6组态报警2.7组态事件检测2.8组态键定义控制2.9组态趋势曲线2.10创建ActiveX对象2.11组态安全系统2.13创建主菜单和运行项目2.14组态数据记录2.15使用RSview32对象模型和VBA第三部分：Rsview32 for PLC-5实验实验一：认识RSview32实验二：交通灯实验三：水箱模拟系统第四部分：Rsview32命令集。
前言基于RSView32监控组态软件系统简介RSView32是基于组件集成并用于监视和控制自动化设备和过程的人机界面监控软件。
RSView32通过开放的技术扩展了用户的监控视野，达到了与其它罗克韦尔软件产品、微软产品以及第三方应用程序的高度兼容。
一、RSView32监控组态软件系统的功能：1.1 图形与动画设计功能RSView32提供的绘图工具可生成简单或复杂的图形对象或文本，以及包含许多常用的图形对象的库，这些图形对象可以拖放到画面中。
另外，还可以使用其它绘图软件包含AutoCAD 和CorelDraw生成的对象。
使用RSView32动画控制，可以激活图形对象以使它们反映出过程的变化。
1.2 监视与报警功能可以将开关量或模拟量标记设置为允许报警，并使用报警汇总窗口显示报警信息。
可以自定义报警汇总窗口，如使用不同颜色表明报警严重性等级，以便操作者发现报警；也可以按时间顺序或严重性等级查看、过滤报警信息，这样就可以看到那些特定的报警信息。
1.3 日志记录功能在运行时记录系统信息。
动作日志记录了系统动作，如命令或宏的运行、系统信息、错误以及通信错误。
报警日志记录报警信息，就是在报警监视重，当某标记进入报警状态、脱离报警状态、报警被确认以及报警被强置时记录信息。
培训教材第一天培训内容——熟悉硬件和软件一、熟悉各硬件请查看各模块的外形，通讯模块，I/O模块，运动控制模块，处理器模块。
框架式设计可靠，安装容易，无需工具。
端子可取下，接线方便，更换快速。
将DEMO上电，插入ENBT/ENET, CNB通讯模块以及I/O模块（可以先不插入CPU）。
体会模块的带电热插拔特性。
安装方便。
二、认识RSLinx软件1、什么是RSLinx？RSLinx软件是工业通讯的枢纽。
它为所有的AB网络提供了完整的驱动程序。
通过RSLinx软件，用户可以通过一个窗口查看所有活动网络，也可以通过一个或多个通讯接口同时运行任何所支持的应用程序的组合。
RSLinx提供最快速的OPC、DDE和Custom C/C++的接口。
RSLinx还可以为用户提供多个网络、本地工作站和DDE/OPC性能诊断工具，便于进行系统维护和故障排错。
RSLinx Gateway驱动程序能够完美地支持TCP/IP客户与AB PLC控制器的连接，它也支持与远程OPC进行通讯。
RSLogix RSViewRSLinxControlNet DeviceNet EtherNet/IPPLC-5 SLC ControlLogix FlexLogix CompactLogix2、使用RSLinx软件进行通讯1) 打开RSLinx，点击或2) 在工具条上点击选择Ethernet Devices（其它的驱动程序简单介绍）, 按下 Add New 键单击 OK.3) 增加以太网设备单击OK.4) 单击 Close5) 检查击计算机的IP设定。
确认为： 192.168.1.XXX.6) 单击。
可以看到，我们不需要CPU，就可以通讯。
减少CPU负荷，提高通讯效率。
保证实时性，可重复性。
7）展开树形。
所有模块信息可以自动浏览得到。
方便维护，调试。
8）插入CPU模块。
无槽位限制，可扩展性好。
例如：当需要多个以太网时，不用放在前几个槽位。
在03槽，1756- L55上点击Device Properties.显示CPU 信息。

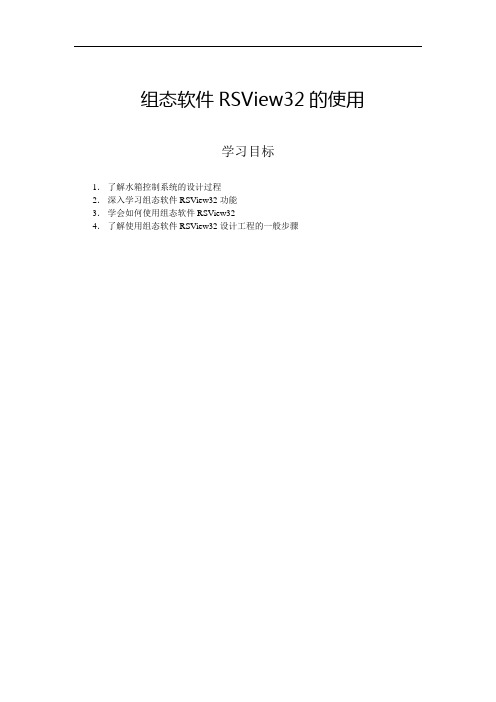

组态软件RSView32的使用学习目标1．了解水箱控制系统的设计过程2．深入学习组态软件RSView32功能3．学会如何使用组态软件RSView324．了解使用组态软件RSView32设计工程的一般步骤工程实例在现代化的工业生产中，我们经常需要通过监控软件对现场的自动化设备进行监视和控制。
下面我们所要介绍的罗克韦尔软件公司的RSView32就是一种高度集成、基于组件并用于监视和控制自动化设备的人机界面监控软件。
它的功能十分强大，因此应用是非常广泛的。
例如，工业生产中水箱液位的监控，我们可以通过组态软件RSVIew32和其它相关的软硬件完成如下功能：1． 远程控制水箱的进水阀和出水阀。
2． 监控水箱液位在要求的范围内。
3． 记录并保存液位数据。
4． 实时监测水箱的液位的变化，创建实时趋势图。
5． 液位监测报警功能。
图7-1水箱控制示意图本章我们就以此系统为例，详细介绍组态软件RSView32各部分功能，同时也使读者了解使用组态软件RSView32进行工程设计的一般步骤。
在这之前，我们先了解一下此水箱液位控制系统。
系统组成在此系统中，主要使用的软件有：（1） RSLinx ： 罗克韦尔软件，主要实现系统的网络组态。
生产供水口电动阀门进水口电动阀门出水口水箱（2） RSLogix500:： 罗克韦尔软件，主要对可编程控制器MicroLogix1500编程。
（3） RSView32： 罗克韦尔软件，主要实现系统的监视和控制。
硬件有：（1） PC 机一台：上位机，主要运行系统中所需的软件。
（2） 可编程控制器MicroLogix1500一台：控制中心，主要对水箱系统进行控制和数据采集。
（3） 网线及相关的通讯模块：因为系统基于工业三层网（以太网，控制网及设备网），这里主要涉及到以太网，因此需要以太网线和通讯模块1761-NET-ENI 。
因此系统的结构图如下：图7-2 系统结构图完成此系统的设计，首先考虑的是系统整体规划。
ABPLC及网络通讯培训教材大连重工·起重集团电控设研部2007-4前言为方便设计和调试人员尽快了解和学会应用AB最新PLC系统和最新编程软件RSLogix 5000，利用实验室的现有设备对AB公司 PLC系统熟悉和掌握，并总结出实验材料。
1、了解ControlLogix控制器、FlexLogix控制器、CompactLogix控制器。
2、AB软件RSLogix 5000应用。
3、RSLogix 5000软件平台上采用RS232和EtherNet-IP网络方式编程。
4、AB软件上组成EtherNet-IP网络及通讯。
5、AB软件上组成ControlNet网络及通讯。
6、AB软件上组成DeviceNet网络及通讯。
通过该实验材料的实验室动手实验，每个人可以很快掌握AB公司最新PLC的硬件组态和软件编程。
目录第一节硬件和软件介绍 (6)第二节通讯实验 (8)第三节硬件升级 (16)第四节 RSLogix5000硬件组态 (19)第五节 ControlNet网络规划 (27)第六节简单的编程 (33)第七节 AB的网络 (38)第 4 页 共 46 页Profibus DPETHERNE CONTROLNETDEVICENETPanelView Plus 10”ControlLogix RedundancyMODBUSPanelView 1000CLX Gateway/MotionSLC HotbackupCompactLogixSLC I/OCompact I/OPowerFlex 70PowerFlex 700Point I/OFlex I/OFlexLogixSLC I/O1788-CN2DN第5 页共46 页第一节硬件和软件介绍一、根据实验室模板熟悉AB公司PLC各系列模块1）PLC5大型（实验室无此硬件）2）SLC5004）网络规划软件（以太网）：RSNetW orx for EtherNet-IP；5）网络规划软件（设备网）：RSNetW orx for DeviceNet；6）上位机软件：RSV iew32；7）PenelV iewPlus触摸屏软件：RSV iew Studio for SE(ME)；三、硬件和软件的版本（见表）表一、软件版本号表二、CPU硬件版本号1、对于硬件主要考虑CPU和通讯模块的硬件版本号。
数控技术培训学习教程随着现代工业设备自动化，越来越多的工厂设备将采用PLC、变频器、人机介面等自动化器件来控制，因此设备自动化程度越来越高。
对设备的维护人员的技术要求越来越严格。
作为一名合格的技术员，需要掌握的技能也越来越多，越来越全面性，以此来满足自动化的发展及要求，因此设备相关的资料及软件，对我们技术员来说是必需具备的，为了满足大家的要求。
经过多年的积累，整理出四种最常用的三菱、OMRON 、AB、及西门子公司的相关资料及软件，特价向大家提供，详细软件资料清单见下面。
A盘：包含：西门子新版LOGOV4.0控制器编程软件，LOGO新版使用手册大全。
新版S7-200PLC中文版编程软件，s7_200_sim模拟软件汉化版，S7-200的中文系统手册大全。
S7-200上位机软件PC_Access_V10。
OP、TP系列中文版编程软件及编程手册大全，WINCC中文版编程手册，Protool中文手册，西门子STEP5教程中文版（NEW），PG702编程器操作手册，所有西门子公司自动化设备相关的中文资料，S7-200与S7-300的应用论文集，S7-200的应用实例中文注释，S7-400.S7-300梯形图(LAD) 中文版编程手册等。
(共650M，详细清单见A 盘说明)B盘：包含：三菱FX、A、Q系列GX-Developer V7.08中文版PLC编程软件及中文使用手册。
三菱FX20GM位置控制器编程软件、三菱PLC程序调试离线仿真软件GX-Simulator6中文版、三菱PLCFX最新FXGPWINV330（中文版），三菱FX系列仿真软件LTT-C简体中文版、三菱PLC可编程控制器教材、FX2N、FX2NC、FX1N、FXNS、FX0N、FX0S系列中文编程手册大全，FX随机手册及模块手册大全，FX-10P、20P编程器中文使用说明，三菱FR系列变频器使用手册大全。
(共650M，详细清单见B盘说明)C盘：包含：OMRON-SSS中文版PLC编程软件，OMRON全系列中文版编程软件CX-P V3.2、Cx-simulator离线仿真软件，人机介面NT系列设计软件，SysWin34OMRON最新开发的智能控制器的编程仿真软件，最新CS1-CJ1-CJ1M 系列PLC中文版操作手册、指令参考手册、编程手册大全、高速计数器、操位置控制、通信单元、温度控制等模块中文手册大全，CX-P中文版软件手册，OMRON PLC培训教材（编程器 SSS使用、CPMIA基础及CPMIA系统）。
H.320、H.323、SIP协议简介日期： 密级： 杭州华三通信技术有限公司前言培训目标 :学习完本课程，您应该能够：掌握H.320与H.323协议框架及区别 掌握SIP与H.323协议框架及区别培训对象 : 内部人员,合作伙伴,客户1目录H.323与H.320 H.323与SIP视讯会议的信令标准实现方式视讯系统 H.320体系交换方式：电路交换 支持的线路类型：E1、ISDN等 组网特点：专网专用 1）带宽利用率低 2）建设成本高 3）无法与其他IP应用融合H.323体系交换方式：分组交换 支持的线路类型：IP 组网特点：基于IP的组网，可以实现三网 合一 1）带宽利用率高 2）建设成本低 3）可以实现三网合一，与其 他IP应用融合H.320H.323随着IP技术发展，H.323已经成为视讯建设的主流 随着IP技术发展，H.323已经成为视讯建设的主流3H.320框架会议应用和用户界面 前 处 理 后 处 理 AEC AGC ANS G.711 信令 指示 H.230 会议协 商控制 H.242 会议协 商控制 H.243 H.261 G.722 G.728 T.124～ H.281 H.224 T.127 T.121, 2,3H.221比特流协议和成帧 传输网络4H.320框架协议H.221 H.242 视听业务帧结构标准 端对端的互通规程 --对于会议电视业务需传递的视频、音频、数据等信息，H.221建议规定了统一的帧结构； -- 两终端要互通需要有一定的约定、协商，一经完成握手协议的要求，便建立起正常的通信。
H.243 H.230 多个终端与MCU之间的通信规程 视听系统的帧同步控制和指示（C&I）标准----适用于星型网络结构中多个MCU的呼叫连接建立 ---从一个终端到另一个终端间的信令，即帧同步控制信号(Ｃ)和指示信号(Ｉ)的标准; H.224 实时控制协议 H.281 H.261/3 T.120系列 远端摄像机控制标准 图像压缩标准（支持QCIF和CIF图像格式） H.320框架内的数据会议的相关建议 利用低速数据（LSD）信道/高速数据（HSD）信道/多层协议（MLP）信道的G.711、G.722、G.723.1、G.728、G.729 语音压缩标准5H.323的协议框架声像应用 数据应用 终端控制和管理音频 编解码 G.711 G.723 G.729视频 编解码 H.261 H.263 H.264 RTCP T.120 T.38 V.150H.225 Q.931H.225 RASH.245RTP UDP TCP IP1996年，由国际电信联盟（ITU）提出在IP宽带网络上传输音频与视频的框架标准，如今发展到 H.323 v5版本 H.323是一个基于IP的多媒体标准; 从系统的总体框架（H.323）、视频编解码（H.263等）、音 频编解码（G.723等）、系统控制（H.245）、数据流的复用（H.225）等各方面作了比较详细 的规定TCPUDPTCP6H.323框架－说明H.323： H.225： H.245： 协议框架，描述以下协议如何协同工作 定义呼叫信令（Q.931）以及节点和GK（RAS）之间的通信 会议控制协议，用于能力和媒体控制RTP/RTCP: 实时传输协议，用来传输视、音频流 T.120系列：如何召开数据会议7终端控制和管理协议RAS(注册,许可,状态)是终端和网守之间 执行的协议，基本是管理功能，控制其所 在域内端点的信令协议。
RSVIEW32 实例教程RSVIW32 是美国AB 公司开发的基于组件的用于监视与控制自动化设备和过程的人机界面软件。
RSVIEW32 通过开放的技术达到与罗克维尔软件产品、微软产品和其他应用软件间空前的兼容性。
RSVIEW32 具有的功能有：1．流程图监控功能。
2．实时趋势监视功能。
3．参数操作、调整功能。
4．报警管理功能。
5．历史数据管理功能。
6．报表功能。
7．生产指标综合评价功能。
8．预报功能。
9．优化过程指导功能。
下面介绍如何使用RSVIEW32。
首先在安装RSVIEW32 后在开始菜单程序ROCKWELLSOFTWARE RSVIEW32 RSVIEW32WORKS 左键打开。
如果是新建的工程，要给工程起个名字。
这里我们以SZS_PROJECT 为例。
创建完工程后会出现工程管理器窗口。
它分为两部分，在刚创建时左边部分有几个文件夹，他包括：一．System 系统设置包括以下几个内容1 Channel 通道定义具体网络类型也就是Rsview32 访问PLC 的通讯路径。
这里根据硬件特点选controlnet 。
communication driver 定义所选网络驱动程序。
要注意的是primary 与secondary 要一致。
2 node 节点3 定义rsview32 要和具体那一个plc 的处理器通讯，以何种方式通讯，给要通讯的处理器定义。
定义节点数量要根据实际处理器数量而定。
Datasource ：数据源定义数据交换方式① direct driver:直接连接适用早期的AB 公司产品可不使用Rslinx.② OPC SEVER :用于过程控制的嵌入连接对象，通过Rslinx 作为OPC SEVER进行通讯、交换数据。
③ DDE SEVER:动态数据交换。
可与非AB 公司产品进行连接、交换数据。
也可与本机上的其他应用软件如Excel 等进行通讯。
下面以 opc sever 为例介绍一下节点设置。
RSView32 学习教程一. 概述欢迎使罗克韦尔软件公司（Rockwell Software）的工业控制人机界面软件RSView32。
RSView32是一种易学、实用、可集成和基于组件的人机界面系统，它可以方便地对工业自动化系统进行监控和人机交互。
RSView32不仅包括了许多著名人机界面软件所必备的功能，而且还包括了许多采用了最新网络技术和开发的独特功能，是实现工业自动化全厂数字神经系统的理想工具。
图1是灌瓶生产线中使用RSView32进行监控的界面实例。
图1灌瓶生产线监控界面在本次实验中，安装和使用RSView32环境要求为：1)Intel Pentium处理器233MHz以上的个人计算机；2)建议内存为128M以上；3)建议使用WinNT、Win2000（RSView32 6.3）以上或Win98；4)为了与控制程序相配合，要安装RSLogix 500、RSLogix Emulate 500程序。
二. 本教程主要学习内容RSView32具有强大的图形与动画、控制操作、使用各类ActiveX控件、报警监视、事件检测、安全系统等功能。
本教程中通过简单但有典型性的实例我们将学到：1)建立项目；2)组态通讯驱动和设备节点；3)建立数据库标记；4)规划项目显示图形、动画和各种控件（包括报警总览、趋势图、梯形图等），并使之与实际设备或变量联系；5)建立子画面；6)使用和体会RSView32的ActiveX控件技术和插件技术。
如：RSLadder，TrendX，等；7)使用消息软件Messenger（采用声卡和Email形式）。
在本实验开始前，请迅速阅读RSView32快速入门（可从下载），以掌握基本术语和菜单风格；此外，对RA的PLC 梯形图语法和编程工具(RSLogix500)等也要简单掌握。
三. 实验一（交通控制红绿灯）z实验内容：设计一个交通控制红绿灯系统，要求控制灯能定时按“红灯-绿灯-黄灯闪-红灯”变换，汽车对交通灯信号进行响应。
RSVIEW32实例教程RSVIW32是美国AB公司开发的基于组件的用于监视与控制自动化设备和过程的人机界面软件。
RSVIEW32通过开放的技术达到与罗克维尔软件产品、微软产品和其他应用软件间空前的兼容性。
RSVIEW32具有的功能有：1．流程图监控功能。
2．实时趋势监视功能。
3．参数操作、调整功能。
4．报警管理功能。
5．历史数据管理功能。
6．报表功能。
7．生产指标综合评价功能。
8．预报功能。
9．优化过程指导功能。
下面介绍如何使用RSVIEW32。
首先在安装RSVIEW32后在开始菜单程序ROCKWELLSOFTWARE RSVIEW32 RSVIEW32WORKS 左键打开。
如果是新建的工程，要给工程起个名字。
这里我们以SZS_PROJECT为例。
创建完工程后会出现工程管理器窗口。
它分为两部分，在刚创建时左边部分有几个文件夹，他包括：一．System 系统设置包括以下几个内容1Channel通道定义具体网络类型也就是Rsview32访问 PLC的通讯路径。
这里根据硬件特点选controlnet 。
communication driver 定义所选网络驱动程序。
要注意的是primary与secondary要一致。
2node 节点3 定义rsview32要和具体那一个plc的处理器通讯，以何种方式通讯，给要通讯的处理器定义。
定义节点数量要根据实际处理器数量而定。
Datasource ：数据源定义数据交换方式① direct driver:直接连接 适用早期的AB公司产品 可不使用Rslinx.② OPC SEVER :用于过程控制的嵌入连接对象 ，通过Rslinx作为OPC SEVER进行通讯、交换数据。
③ DDE SEVER:动态数据交换。
可与非AB公司产品进行连接、交换数据。
也可与本机上的其他应用软件如Excel等进行通讯。
下面以 opc sever 为例介绍一下节点设置。
Name:节点名 要尽量包括说选处理器的相关信息。
Sever:服务器 这里选rslinx opc sever.Type:服务器类型 1.in-process sever为.dll文件。
2．Local sever为.exe文件并作为用户运行在同一计算机上。
3.remote sever为.exe文件经由网络运行在另外一台计算机上并与用户计算机相连。
Update rate： 刷新速率 定义Rsview32多长时间向处理器请求数据。
节点设置完之后要使Enable 有效，也可以通过输入命令在线修改设置。
3．Tag database：标签数据库用来定义各类型标签这里tag 相当于其它编程语言中的变量。
Rsview32可使用以下四种类型的标签。
①模拟量标签用来描述例如温度、压力、流量的变化状态。
②数字量标签只有0、1两种状态用来描述开关量。
③字符型标签用来描述需要说明的相关信息。
4．系统标签创建工程后自动产生，存放于system 目录下。
此类标签不能编辑。
在定义完标签类型后，必须选此标签所取数据来源。
有两种来源1．Device 外部设备如果选此数据源则标签取rsview32以外的数据。
可以通过rslinx opc sever得到变量值。
实际工程中要选此类型。
Memory 内存标签从rsview32系统内部取值.，内存标签可用来存储内存数据。
数量不受限制。
Security ：权限无此权限的用户不能更改词标签设置。
可从A P 中选择。
Description ：用来描述标签的相关信息、用途等在tag database对话框中的左下脚你可以定义标签组，组内包含有多个自定义的标签。
例如：单击菜单中的 new folder 输入有一定含义的名字 cgs(粗格栅) click ok cgs文件夹出现在左下脚方框中，选中此文件夹，在tag name中会出现cgs\，在此基础之上可进一步建立与粗格栅有关的标签，这样建标签很直观、清楚。
在对话框右下角会显示我们刚刚建立的标签及其相关信息，如名字、类型、描述等。
下面以模拟量、数字量标签为例，介绍一下具体步骤。
1．模拟量标签的建立首先起一个名字例如cgs\yewei，type选analog 在description中写this is for cgs shui wei ca 。
min和max为此标签量程，scale和offset 定义偏移量具体含义为Rsview32中的变量值等于PLC中的实际值× scale＋offset 。
在datatype中选择数据类型，这里为floating point 若数据源为memory着要设定起始值。
若选 device 在node name中选定具体从哪一个节点上去取数据。
Address 要根据rsview32中tag对应于plc中的实际地址来选择。
通过rslinx中的topic选定具体是哪一个PLC 处理器上的变量的实际地址（controller tags name）以上操作都是在硬件和网络配置完之后进行的。
2．数字量标签的建立建立过程与模拟量相似它只有两种状态 off和on在建立完标签后选accept接受即完成标签的建立。
2．Tag monitor 标签监控4 用来查看标签信息例如标签值的改变及标签状态信息。
可通过两种方式建立标签监控①在画面编辑器中建立②通过工程管理器创建标签监控文件tag monitor 可以实时监控，在tag name中键入需要监控的标签名字即可。
下边介绍一下derived tags 衍生标签所谓衍生标签就是它的值是一个表达式的结果。
这个表达式可由一些数学公式、内存值或者逻辑表达式组成。
Derived tags可能为外部标签或内部标签。
具体步骤为：1 在工程管理器窗口，打开Logic and Control 文件夹，双击 derived tags2 在tag name中输入需要创建的衍生标签名（可以是模拟量、数字量、字符类型）3在 description中输入描述该标签的表达式。
4单击 accept接受alarm报警设置在R sview32中你可以建立一个完整的报警系统，报警的建立对实际应用具有重要意义。
通过它你会知道具体哪出了问题，什么问题。
你可以通过设置报警线、报警等级、报警时状态、报警时相关动作、如何显示报警、确认报警等描述具体的对象。
当然你也可以保存历史报警数据及打印报警报表。
报警主要针对具体采集对象例标签，包括模拟量和数字量标签1．模拟量报警在 tag database 中选中alarm，会如上出现对话框一个模拟量标签可以产生多个报警当实际标签值穿越已经设定好的报警界限时。
Thresholds :保警界限 最多可以设定八条报警界限 要根据报警的级别分别设定你可以设定报警发生的趋势：increasing and decreasing当你设定increasing时最低的是界限1 最高是界限8 依次升高例如你设10至80每隔10设一条报警线，当实际值向上穿越报警限时，系统会报警同样选择decreasing时当实际值向下穿越报警限时，系统会报警。
2．数字量报警数字量标签只有两种状态on和off ，报警是根据状态On：当标签值为1时触发报警。
Off：当标签值为0时触发报警。
Any change：当标签值从1变为0或从0变为1时触发报警。
Changes to on：当标签值从0变为1时触发报警。
Changes to off：当标签值从1变为0时触发报警。
上图以CGS\CGS_RSI数字量标签为例3．报警等级一级为最高，八极为最低可把最重要的报警定为一级4．Alalm log file 报警登陆文件该文件记录报警发生时的状态你可以设定多长时间产生该文件、删除该文件。
在Rsview32中你可以用报警登陆阅读器来查看文件。
同样可以用其它软件如excel来查看。
Alarm log viewer：报警登陆阅读器主要用来查看报警文件内容，文件内容取决于你如何在报警设定编辑器中设定报警等级。
一般情况下，主要有以下内容组成：1．何时标签值报警2．何时标签值解除报警3．何时报警确认4．何时报警故障产生尽量把必要的报警信息放入报警登陆文件中以尽量减少占用系统资源。
5．Alarm summary：报警报表报警报表显示纪录在计算机内存中的报警信息可以设置需要在报表中显示的报警信息如报警标签名、标签类型、标签描述、报警限标签实际值、报警等级等。
具体设置步骤为：1首先要确定要显示报警的具体标签格式。
使用Insert命令使用菜单栏中的format命令可以设置报警报表的表头字体、颜色、报警显示的字体、颜色等在上表中你可以设置不同报警信息的颜色，你可以根据报警优先级的不同分别设置，在这里你还可以确定解除报警时的颜色及在故障时显示颜色。
使用data命令可以确定具体在表中需要显示的标签上图为标签cgs\yewei处于报警时显示，报警限设为50。
下面介绍一下报警报表中按钮的使用：1．Ack current 确认当前指定报警，按下后报警声音停止。
2．Ack page 确认表中当前页所有报警。
3．Ack all 确认表中所有报警。
4．Silence current 使当前指定报警声音停止。
5. Silence page使当前指定页报警声音停止。
6. Silence all使全部报警声音停止。
7. identify 按下后执行宏命令，在alarm editor中设置。
最后来看以下alarm文件夹中alarm setup设定，主要介绍前两项。
首先看setup 发生过的报警信息会以文件的形式保存在logging paths指定的地方，generate…前的复选框选中后系统不论标签值如何穿越（向上或向下）报警限都会报警。
在file management可以定义报警文件产生的方式period：按时间间隔产生，每小时、每天创建新文件。
At specifiled time：在指定的时间产生。
On event：；在指定的时间发生后产生新文件。
Never：永不产生。
Trend: 趋势设置1．实时趋势代表实时标签的具体值，用来显示变量的曲线。
通过它可以知道所测变量值的发展趋势通过在画面编辑器中点击趋势图按钮可得到上图1．Trend configuration先选 realtime 实时趋势 start默认为newest timerange 为趋势显示时间范围，其它设置为图形格式设置可取默认值。
2．Pen configuration 笔就是tag(实际标签值)你可以选择多个需要显示趋势的标签（tag）,每个tag就是一只笔，可以定义每只笔的颜色（在style中）在line中定义线的格式，在show plot symbol中定义连接点的形状，shade用来设定不同标签值之间的比较，超过upper低于lower 部分会出现阴影2．历史趋势历史趋势用来查看历史数据的变化曲线的，它的设置与实时趋势略有不同，start 启动时间要定义具体的时间。
