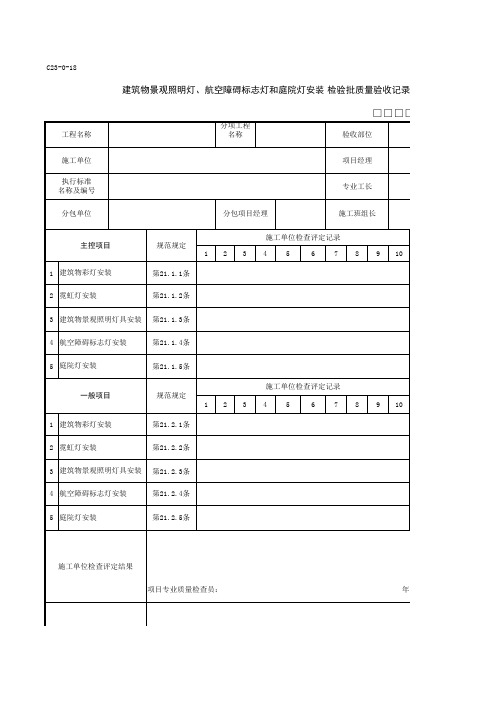

建筑物景观照明灯、航空障碍标志灯和庭院灯安装工程检验批质量验收记录GD3030421-1

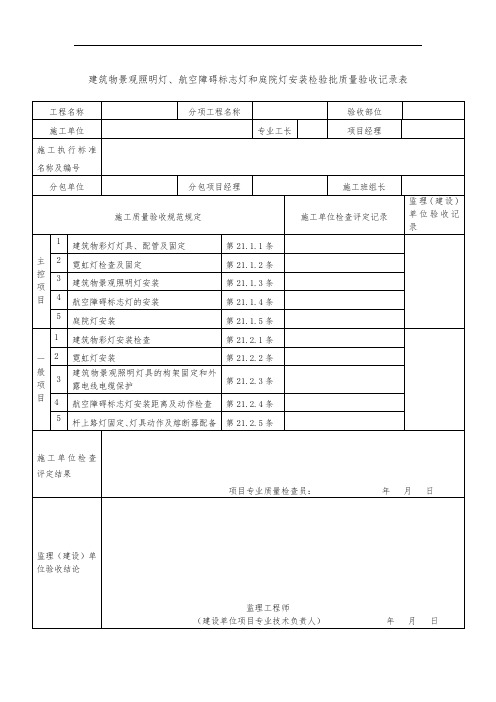

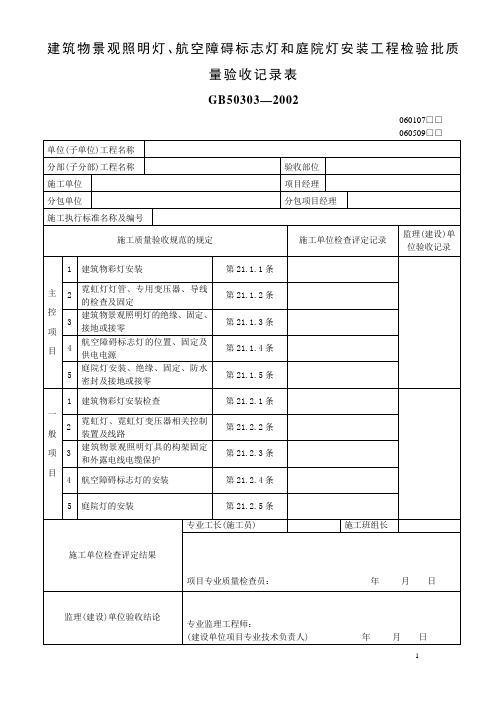

建筑物景观照明灯、航空障碍标志灯和庭院灯安装工程检验批质量验收记录表GB50303—2002060107□□060509□□说明060107060509主控项目1 建筑物彩灯安装应符合下列规定：1)建筑物顶部彩灯采用有防雨性能的专用灯具。

灯罩要拧紧；2)彩灯配线管路按明配管敷设，且有防雨功能。

管路间、管路与灯头盒间螺纹连接，金属导管及彩灯的构架、钢索等可接近裸露导体接地(PE)或接零(PEN)可靠；3)垂直彩灯悬挂挑臂采用不小于10#的槽钢。

端部吊挂钢索用的吊钩螺栓直径不小于10mm，螺栓在槽钢上固定，两侧有螺帽，且加平垫及弹簧垫圈紧固；4)悬挂钢丝绳直径不小于4.5mm，底把圆钢直径不小于16mm，地锚采用架空外线用拉线盘，埋设深度大于1.5m；5)垂直彩灯采用防水吊线灯头，下端灯头距离地面高于3m。

2 霓虹灯安装应符合下列规定：1)霓虹灯管完好，无破裂；2)灯管采用专用的绝缘支架固定，且牢固可靠。

灯管固定后，与建筑物、构筑物表面的距离不小于20mm；3)霓虹灯专用变压器采用双圈式，所供灯管长度不大于允许负载长度，露天安装的有防雨措施；4)霓虹灯专用变压器的二次电线和灯管间的连接线采用额定电压大于15kV的高压绝缘电线。

二次电线与建筑物、构筑物表面的距离不小于20mm。

3 建筑物景观照明灯具安装应符合下列规定：1)每套灯具的导电部份对地绝缘电阻值大于2M Ω；2)在人行道等人员来往密集场所安装的落地式灯具，无围拦防护，安装高度距地面2.5m以上；3)金属构架和灯具的可接近裸露导体及金属软管的接地(PE)或接零(PEN)可靠，且有标识。

4 航空障碍标志灯安装应符合下列规定：1)灯具装设在建筑物或构筑物的最高部位。

当最高部位平面面积较大或为建筑群时，除在最高端装设外，还在其外侧转角的顶端分别装设灯具；2)当灯具在烟囱顶上装设时，安装在低于烟囱口1.5～3m的部位且呈正三角形水平排列；3)灯具的选型根据安装高度决定；低光强的(距地面60m以下装设时采用)为红色光，其有效光强大于1600cd。

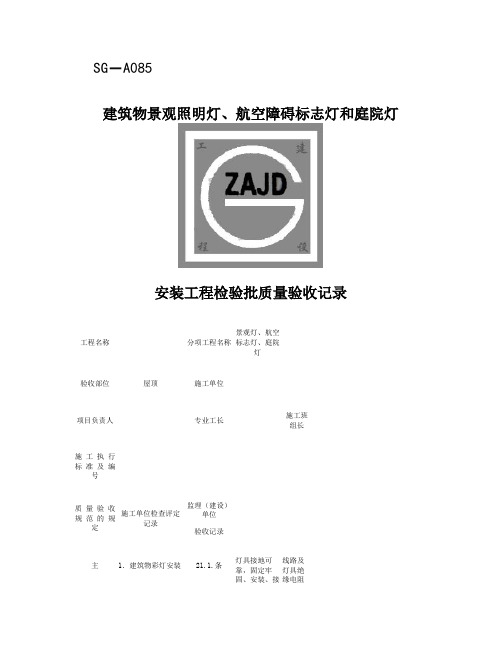

SG－A085建筑物景观照明灯、航空障碍标志灯和庭院灯安装工程检验批质量验收记录工程名称分项工程名称景观灯、航空标志灯、庭院灯验收部位屋顶施工单位项目负责人专业工长施工班组长施工执行标准及编号质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主1．建筑物彩灯安装21.1.条灯具接地可靠，固定牢固、安装、线路及灯具绝缘电阻控项目接线符合规范要求进行了旁站测试，大于5MΩ，符合规范要求。

检查各种灯具安装固定牢固，接地完整可靠，安装位置符合设计及规范要求，主控项目1~9项全部合格2．垂直彩灯下端灯头距地面距离＞3m 3 3.13 3.233．霓虹灯管与建筑物、构筑物表面的距离≥20mm25202524234．霓虹灯专用变压器二次电线与建筑物、构筑物表面的距离≥20mm26252024255．建筑物景观照明灯具的导电部分对地绝缘电阻值（每套灯具的）＞2MΩ3020251050406．人行道及人员密集场＞2.5m 3 2.8 2.63 2.83所安装的落地灯具无围栏防护，安装高度距地面距离7．航空障碍标志灯安装21.1.1条8．庭院灯每套灯具的导电部分对地绝缘电阻值＞2MΩ9．景观照明灯具金属构架和灯具的可接近裸露导体和金属软管，以及庭院灯金属立柱和灯具的可接近裸露导体，其接地或接零均应牢固可靠灯具金属构架，金属导管有可靠的接地，灯具固定牢固，有可靠的保护装置，灯具装设有严密的防水装置，灯具安装的位置符合设计要求SG—A085续质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录一般1．建筑物顶部彩灯灯罩完整，无碎裂；电线导管敷设平整、顺直，防腐完好灯具的各种配件完整，电线管安装整齐，防腐完整，符合经现场检查，一般项目1~6项达到项目规范要求规范要求2．霓虹灯变压器安装时的安装高度≥3m 3.23 3.13 3.2 3.1 2.93．霓虹灯变压器两次侧电线所用的玻璃制品，绝缘支持物固定点距离水平线段≤0.5m0.40.40.60.50.40.40.5垂直线段≤0.75m0.70.60.750.720.70.80.64．景观照明灯具外露的电线或电缆应有柔性金属导管保护灯具的电线管安装到位，导线无裸露，安装符合规范要求5．航空障碍标志灯安装，同一建筑物或建筑群灯具间的水平、垂直距离≤45m43444240456．庭院灯灯具的自动通、断电源控制装置动作准确，每套灯具熔断器盒内熔丝齐全，规格与灯具适配灯具的开关动作灵活，通电、断电动作准确，灯具的熔断器符合规范要求共实测 25点，其中合格22点、不合格3点，合格点率88%施工单位检查评定结果经检查，质保资料齐全，主控项目合格，一般项目符合要求，该检验批评定合格项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论应有的质保资料完整，经旁站检查及验收，该检验批评定合格监理工程师（建设单位项目技术负责人）：年月日四川省建设厅制SG—A085填写说明一、本表由施工单位根据规范要求，自检的工程质量情况，填写报监理工程师或建设单位项目技术负责人审查验收。

建筑物景观照明灯航空障碍标志灯和庭院灯安装工程检验批质量验收记录项目名称：建筑物景观照明灯、航空障碍标志灯和庭院灯安装工程工程地点：XX市XX区XX街道监理单位：XX建筑监理有限公司施工单位：XX建筑工程有限公司验收日期：20XX年XX月XX日一、验收范围本次工程的验收范围包括建筑物景观照明灯、航空障碍标志灯和庭院灯的安装工程。

二、验收依据1.《建筑工程质量验收规范》2.《建筑物景观照明灯、航空障碍标志灯和庭院灯安装工程施工及验收规范》三、验收内容及结果1.施工资料的审查(1)施工图纸、设计方案、施工组织设计等；(2)配电装置技术数据、产品合格证明、施工记录等；(3)灯具的选型、产品合格证明、安装记录等。

2.施工质量验收(1)检查施工单位是否按照施工图纸和设计方案进行施工；(2)检查灯具的安装位置和角度是否符合设计要求；(3)检查灯具的固定是否结实可靠；(4)检查灯具的电气连接是否规范，接地是否良好；(5)检查灯具的绝缘电阻是否合格；(6)检查灯具的外观质量是否良好。

3.安全、环保验收(1)检查灯具周围是否存在安全隐患，如电线暴露、易燃物品存放等；(2)检查灯具的光污染情况，是否对周围环境造成影响。

四、验收结论根据以上验收内容和依据，经对工程进行检查和测试，现将验收情况汇总如下：1.施工资料齐全，符合要求；2.灯具的安装位置和角度符合设计要求；3.灯具的固定结实可靠；4.灯具的电气连接规范，接地良好；5.灯具的绝缘电阻合格；6.灯具的外观质量良好；7.灯具周围安全隐患已消除；8.灯具的光污染情况可接受。

综上所述，本次建筑物景观照明灯、航空障碍标志灯和庭院灯安装工程经过检查和测试，符合相关建筑工程质量验收规范和施工及验收规范的要求，达到了验收标准，现予以验收合格。

监理单位（盖章）：施工单位（盖章）：。
