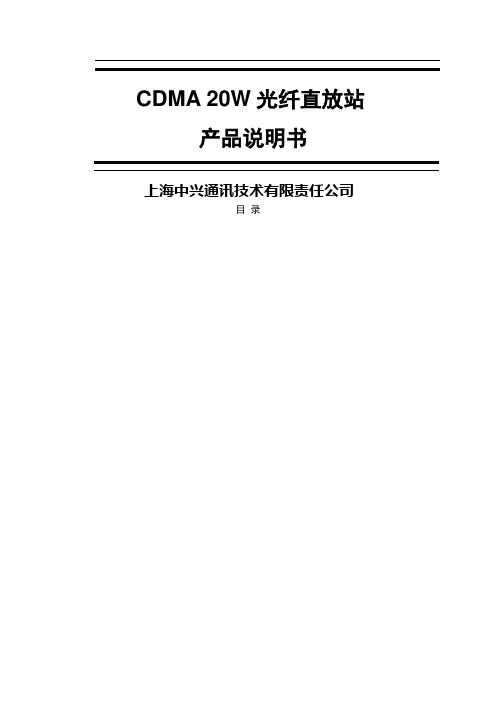

CDMA 20W光纤直放站产品说明书上海中兴通讯技术有限责任公司目录第一部分概述在移动通信迅速发展的今天，无论何种无线通信的覆盖区域都将产生弱信号区和盲区，而直放站(repeater)作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站可在不增加基站数量的前提下保证网络覆盖，是解决通信网络延伸覆盖能力的一种优选方案。
它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
1.1 直放站概述直放站（Repeater）属于同频放大设备，是在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
直放站的基本功能就是一个射频信号功率增强器。
其工作在BTS和MS之间，为BTS和MS提供一个透明的射频通道。
直放站在下行链路中，由施主天线在现有的覆盖区域中拾取信号，经过滤波放大后，再次发射到待覆盖区域。
在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。
上、下行收转发工作可以同时完成。
为了能从上、下行两个方向同时接收并转发信号，直放站需与一施主天线相连接，以与基站通信，同时，还需与一业务天线相连接，以便覆盖移动盲区。
1.2 直放站分类为了满足不同环境及技术要求，CDAM2000直放站主要可分为以下几类：* 宽带直放站* 选频直放站* 光纤直放站* 移频直放站宽带直放站中，下行从基站接收信号，经放大后向用户方向覆盖；上行从用户接收信号，经放大后发送给基站。
为了限带，加有带通滤波器。
选频直放站将上、下行频率下变频为中频，进行选频限带处理后，再上变频恢复上、下行频率。
光纤直放站将收到的信号，经光电变换变成光信号，传输后又经电光变换恢复电信号再发出。
移频直放站将收到的频率上变频为微波，传输后再下变频为原先收到的频率，放大后发送出去。

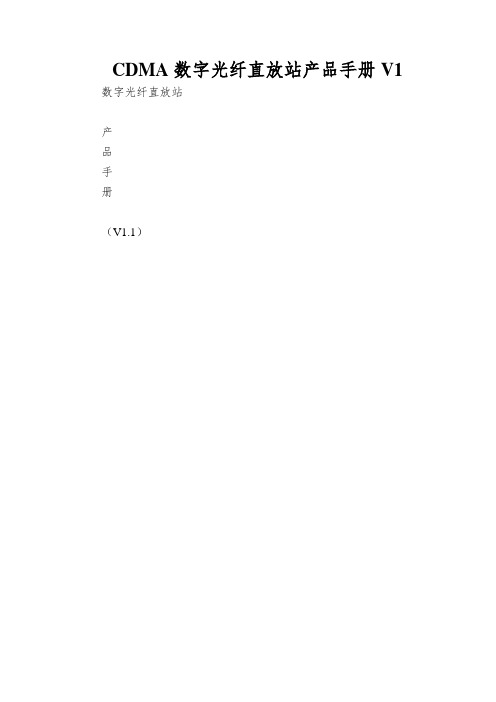

CDMA数字光纤直放站产品手册V1数字光纤直放站产品手册（V1.1）目录第一章系统概述- 4 -1.1 概述- 4 -1.2 差不多原理- 4 -1.3 组网方式 - 5 -1.4 产品特点 - 6 -1.5 系统组成 - 8 -1.5.1 双工器模块（DUP）- 8 -1.5.2 功放模块- 8 -1.5.3 MODEM通信单元- 8 -1.5.4 SFP光通信模块- 8 -1.5.5 一体化多功能数字板- 8 -1.5.6 本地监控模块- 8 -第二章系统技术指标- 9 -2.1 数字直放站要紧技术指标- 9 -带外抑制- 10 -2.2 机械及环境特性 - 11 -2.3 监控功能 - 12 -2.3.1 监控引用文件- 12 -2.3.2 功能描述- 12 -2.3.3 监控的内容- 12 -第三章系统安装- 15 -3.1 安装流程 - 15 -3.2 工程预备 - 15 -3.2.1 用户配合- 15 -3.2.2 现场勘察- 16 -3.2.3 安装工具- 16 -3.3 安装条件 - 16 -3.3.1 差不多安装条件- 16 -3.3.2 建议环境要求- 16 -3.4 设备检查 - 17 -3.4.1 清点货箱- 17 -3.4.2 开箱验货- 17 -3.5 直放站安装和连接- 17 -3.5.1 近端单元安装- 17 -3.5.2 安装地点的选择原则- 18 -3.5.3 远端单元安装- 18 -3.5.4 近端单元的连接- 19 -3.5.5 远端单元的连接- 22 -3.5.6 一近端单元拖多个远端单元的连接- 23 -3.5.7 远端单元加电- 24 -3.5.8 近端单元加电- 24 -3.5.9 指示灯讲明- 24 -3.5.10 系统设置- 25 -3.5.11 原理框图- 25 -第四章系统调测- 27 -4.1 数字光纤直放站系统的一样调测步骤（一样在从机进行） - 27 -4.2 调测工具及外表 - 28 -4.3 测量天馈系统的驻波比 - 28 -4.4 测量交流输入电压- 28 -4.5 测量光路衰耗- 28 -4.6 参数调试 - 28 -4.7 下行输出功率测试- 28 -4.8 呼叫测试 - 29 -第五章监控系统操作- 29 -5.1 操作系统特性- 30 -5.2 差不多操作- 30 -5.3 详细介绍各界面的操作 - 32 -5.3.1设备信息列表查询与设置 - 32 -5.3.2单独查询与设置网管信息 - 33 -5.3.3修改告警使能，告警全打开/关闭- 33 -5.3.4修改单项告警使能 - 33 -5.3.5修改设置参数- 34 -5.3.6查询参数- 34 -5.3.7扩展指令参数设置与查询 - 34 -5.3.8串口监视设置与查询：- 34 -5.3.9工厂测试工具设置 - 35 -第六章系统爱护- 39 -6.1 系统爱护的差不多要求 - 39 -6.2 爱护工具、外表、材料 - 39 -6.3 爱护测试 - 40 -5.1.4 交流供电电压的测试- 40 -5.1.5 电源模块直流输出电压的测试- 40 -5.1.6 下行输出功率的测试- 40 -5.1.7 天馈系统的驻波比测试- 41 -5.1.8 呼叫测试- 41 -5.1.9 监管测试- 41 -5.1.10 接地系统的检查- 41 -5.1.11 馈线接头防水检查- 41 -5.1.12 设备内部检查- 41 -5.2 保养爱护 - 41 -5.3 故障和告警处理 - 41 -第七章包装、运输和储存437.1 设备包装 437.2 设备运输及搬运 437.3 储存43系统概述概述随着通讯技术的进展，移动通讯技术逐步成为“亮点”，从2G到3 G，从TDMA到CDMA，移动通讯持续进展的先进技术为我们描画出一幅前景辉煌的个人通讯方式。
GSM/CDMA光纤直放站光纤直放站与无线直放站的最大区别在于施主基站信号的传输方式上，无线直放站通过接收空间传播的无线信号进行放大，从而扩大基站的覆盖范围。
光纤直放站是通过光纤进行传输，采用光信号接收器和转换器连接偏远的区域。
1. 光纤直放站的特点（1）工作稳定，覆盖效果好光纤直放站通过光纤传输信号，不受地理环境、天气变化或施主基站覆盖范围调整的影响，因此工作稳定，覆盖效果好。
（2）设计和施工更为灵活根据无线直放站的工作原理，无线直放站需把施主天线安装在可以接收到GSM信号的地方，而且接收信号强度不能小于－80dBm，所以无线直放站一般只能安装在基站覆盖范围的边缘，并向顺着基站覆盖的方向延伸覆盖。
同时，为了防止直放站自激，还需保证施主天线和覆盖天线有足够的隔离度。
因此，无线直放站的安装位置和方式受到一定限制，而且一般采用定向天线进行覆盖，覆盖范围较小。
光纤直放站在设计时无需考虑安装地点能否接收到信号；不需考虑收发隔离问题，选址方便；覆盖天线可根据需要采用全向或定向天线。
另外射频信号能够在很小的传送损失的情况下被传送到远达20公里的远处, 光缆很细,容易铺设。
因此，设计和施工的灵活性大。
(3) 避免了同频干扰，可全向覆盖, 干扰少光纤直放站是为了扩大移动电话基地站的覆盖范围，把CDMA移动电话信号变成光纤后，从基地站到远程地区，可使干扰及插入损失减小到最小。
(4) 适用于GSM宽带信道选择型、CDMA宽带信道选择型；(5) 单级传输距离长达50Km以上，扩大覆盖范围；(6) 可提高增益而不会自激，有利于加大下行信号发射功率；(7) 信号传输不受地理条件限制特别适合边远城镇或地形复杂的山区。
2. 光纤直放站的传输方式光纤直放站的最大特点是通过光纤进行信号传输，光纤传输可以单独敷设，也可以利用现有的传输网络。
其主要有三种应用方式：(1) 普通双光纤方式这种方式多用于光缆中有现成多余备用光纤对的情况。
