第二章 辐射剂量测量的基本原理
- 格式:ppt
- 大小:3.23 MB
- 文档页数:52
辐射剂量仪的原理及工作原理分析辐射剂量仪是一种常见的用于测量辐射剂量的仪器。
它在核能、医疗、环境监测等领域有着广泛的应用。
本文将对辐射剂量仪的原理及工作原理进行详细分析。
辐射剂量仪的原理基于物质与射线相互作用的特性。
射线指的是电磁波或带电粒子,如α粒子、β粒子和γ射线。
辐射的剂量指的是单位时间内通过单位面积的射线能量,通常以格雷(Gy)或希沙(Sv)为单位。
辐射剂量仪的主要功能是测量这些辐射剂量。
辐射剂量仪的工作原理可分为两个部分:能量转换和信号测量。
首先,能量转换是指辐射能量与辐射剂量仪内部材料之间的相互转换。
当辐射与材料相互作用时,能量将被转移到材料中。
常见的辐射与材料的相互作用方式有吸收、散射和电离。
吸收是指辐射与材料相互作用后能量被完全转移给材料,其中最常见的是电子与光子的电离作用。
散射是指辐射的方向改变但能量基本保持不变,其中包括康普顿散射和汤姆逊散射。
电离是指辐射与材料相互作用时,能量转移到电子中,使其从束缚状态转变为自由状态,并形成离子对。
这些相互作用过程导致辐射能量转移到辐射剂量仪内部材料中。
其次,信号测量是指辐射剂量仪测量辐射能量后,把辐射能量转化成一个可以被测量的电信号。
这个过程是通过辐射剂量仪内部的探测器和电子学系统完成的。
探测器是一种感应辐射的装置,它能够将辐射能量转化为电信号。
常见的探测器种类有闪烁体探测器、电离室、半导体探测器等。
闪烁体探测器利用扫描闪烁体中光子的方法来测量辐射剂量。
电离室利用辐射产生的电离与电云的收集过程来测量辐射剂量。
半导体探测器则利用电子对辐射的响应来测量辐射剂量。
辐射剂量仪的信号测量过程经过放大和处理后,可以通过显示屏或接口输出。
显示屏通常会显示辐射剂量的数值,如剂量率和累积剂量。
接口可以将数据传输给计算机或其他数据处理设备,用于分析和存储辐射剂量数据。
辐射剂量仪在实际应用中有着广泛的用途。
在核能领域,辐射剂量仪用于监测核反应堆运行时的辐射剂量,以确保工作人员和环境的安全。
辐射安全培训的基本课程内容范本辐射安全是一项非常重要的工作,对于从事辐射相关工作的人员来说,接受辐射安全培训是必不可少的。
下面是一个基本的辐射安全培训课程内容范本。
第一部分:辐射概述1. 辐射的基本概念和分类- 定义辐射的基本概念- 根据辐射类型和能量将辐射分为不同种类- 介绍电离辐射和非电离辐射的区别2. 辐射的危害和防护原则- 介绍辐射对人体的危害- 介绍辐射防护的基本原则- 强调安全第一的重要性第二部分:辐射源和放射性物质1. 辐射源的种类和特点- 介绍天然辐射源和人工辐射源的种类- 强调天然辐射源的普遍存在和人工辐射源的特殊性2. 放射性物质的基本概念- 介绍放射性物质的原子结构和放射性衰变过程- 强调放射性物质的不稳定性和放射性核素的危害性3. 放射性物质的常见应用领域- 介绍医疗、工业、科研等领域中常见的放射性物质应用- 强调放射性物质在应用中的危险性第三部分:辐射监测和测量1. 辐射监测的基本原理- 介绍辐射监测的目的和方法- 强调不同类型的辐射监测设备的使用范围和精度2. 辐射剂量的测量和评估- 介绍剂量测量和有效剂量评估的基本原理- 强调剂量计的正确使用和有效剂量限值的意义第四部分:辐射防护措施1. 辐射防护设施和设备- 介绍辐射防护设施和设备的种类和功能- 强调合理使用和正确操作的重要性2. 辐射防护措施和操作规程- 介绍辐射防护措施的种类和原则- 强调辐射工作区域的标识和限制第五部分:辐射事故的应急处理1. 辐射事故的定义和分类- 定义辐射事故的基本概念- 根据事故发生的场所和规模将辐射事故分为不同类别2. 辐射事故的应急处理原则和程序- 介绍辐射事故应急处理的基本原则- 强调事故现场的应急处置程序和责任分工以上是一个基本的辐射安全培训课程内容范本。
实际的辐射安全培训课程可以根据不同的工作环境和需求进行调整和扩展,以确保培训的完整性和适应性。
同时,培训课程还应与实际操作和实践相结合,通过演习和模拟训练提高学员的应急处置能力和辐射安全意识。

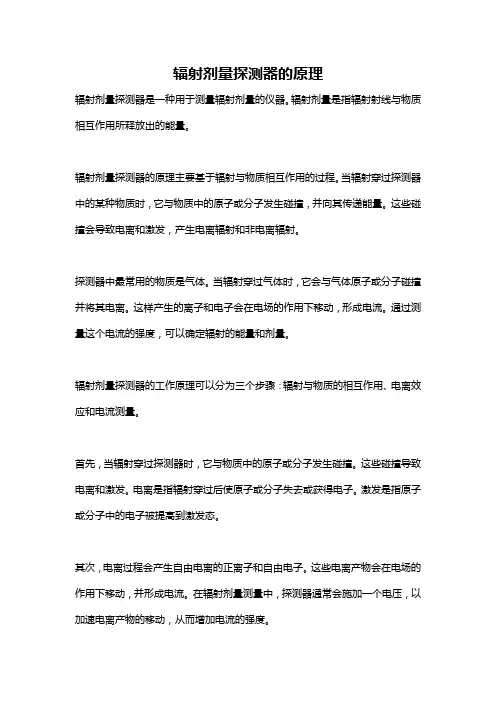

辐射剂量探测器的原理辐射剂量探测器是一种用于测量辐射剂量的仪器。
辐射剂量是指辐射射线与物质相互作用所释放出的能量。
辐射剂量探测器的原理主要基于辐射与物质相互作用的过程。
当辐射穿过探测器中的某种物质时,它与物质中的原子或分子发生碰撞,并向其传递能量。
这些碰撞会导致电离和激发,产生电离辐射和非电离辐射。
探测器中最常用的物质是气体。
当辐射穿过气体时,它会与气体原子或分子碰撞并将其电离。
这样产生的离子和电子会在电场的作用下移动,形成电流。
通过测量这个电流的强度,可以确定辐射的能量和剂量。
辐射剂量探测器的工作原理可以分为三个步骤:辐射与物质的相互作用、电离效应和电流测量。
首先,当辐射穿过探测器时,它与物质中的原子或分子发生碰撞。
这些碰撞导致电离和激发。
电离是指辐射穿过后使原子或分子失去或获得电子。
激发是指原子或分子中的电子被提高到激发态。
其次,电离过程会产生自由电离的正离子和自由电子。
这些电离产物会在电场的作用下移动,并形成电流。
在辐射剂量测量中,探测器通常会施加一个电压,以加速电离产物的移动,从而增加电流的强度。
最后,电流的强度与辐射剂量之间存在一定的关系。
通过测量电流的强度,可以推断辐射剂量的大小。
不同类型的辐射剂量探测器对于不同的辐射类型有不同的响应特性。
如放射线探测器专门用于测量γ射线和X射线,而电离室则可以测量γ射线、X射线和质子等辐射。
总结一下,辐射剂量探测器通过测量辐射与物质相互作用引起的电离效应和产生的电流来测量辐射剂量。
这些探测器对于不同类型的辐射具有不同的响应特性,可以广泛应用于环境监测、医学诊断和核能安全等领域。
辐射剂量的测定系统的原理性介绍剂量测定是医学物理学科中最基础且重要的内容之一。
一、电离室剂量测定系统放射治疗成功的关键是保证放射设备输出到病人靶体积内的剂量准确。
在临床实践中,精确测量剂量是放疗标准化的重要环节。
其中,用的最多最广泛的工具是电离室(ion chamber)。
就如青龙偃月刀之于关云长,电离室是物理师们手中最重要的兵器,它可以用来做commissioning、校准辐射束、做病人治疗计划QA 等。
Courtesy of Elekta各种国际实用规范已详细描述了电离室的使用(例如AAPM51号报告、国际原子能机构398号报告)。
里面一些细节可能略有不同,但基本概念是相通的:通过将电离室测量的读数(M, measurement)乘以该电离室校准因子(ND,W)和其他修正因子,以得到吸收剂量(Dw, dose to water)。
以最精简的公式来表达这个概念,为:可是有这么简单吗?没有……我们先来看电离室的结构。
电离室主要由外部导电室壁和中心测量电极组成,室壁内是充满自由空气的空腔。
室壁和测量电极之间由高绝缘材料及防护电极分隔开,用于减小在施加极化电压时的漏电流。
一般来说,电离室内气腔的长度不超过25 mm,气腔的内直径不超过7 mm。
用作室壁的材料一般是低原子序数Z(即组织或空气等效)材料,室壁的厚度低于0.1g/ cm2。
测量电极一般用铝或石墨作为材料。
Farmer 型指形电离室的设计原理见下图:No.2平行板电离室(parallel-plate chamber)适用于测定:低能X射线(superficial)能量低于10MeV的电子线光子建成区内的吸收剂量及表面剂量Advanced Markus平行板电离室 Courtesy of PTW平行板电离室由两个平板室壁组成,其中一个作为入射窗,形成极化电极,另一个作为后壁,形成电荷信号的测量电极。
平行板电离室周围还设计有宽度超过3 mm的保护环(guard ring,防护电极),这就保证了没有电子可以通过室壁对测量信号产生影响。

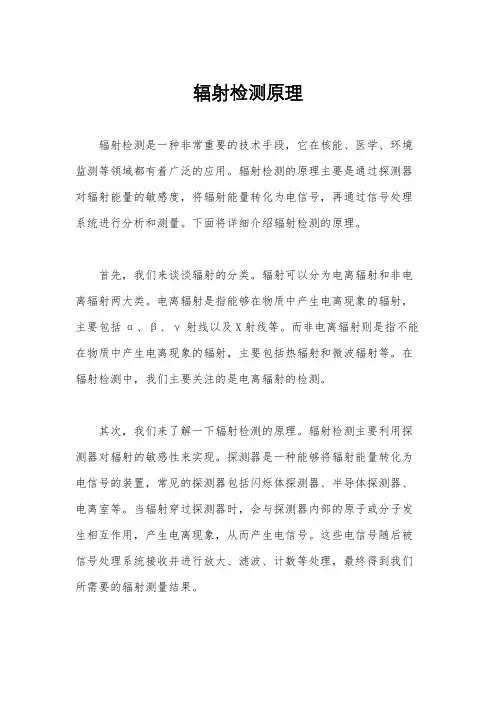

辐射检测原理辐射检测是一种非常重要的技术手段,它在核能、医学、环境监测等领域都有着广泛的应用。
辐射检测的原理主要是通过探测器对辐射能量的敏感度,将辐射能量转化为电信号,再通过信号处理系统进行分析和测量。
下面将详细介绍辐射检测的原理。
首先,我们来谈谈辐射的分类。
辐射可以分为电离辐射和非电离辐射两大类。
电离辐射是指能够在物质中产生电离现象的辐射,主要包括α、β、γ射线以及X射线等。
而非电离辐射则是指不能在物质中产生电离现象的辐射,主要包括热辐射和微波辐射等。
在辐射检测中,我们主要关注的是电离辐射的检测。
其次,我们来了解一下辐射检测的原理。
辐射检测主要利用探测器对辐射的敏感性来实现。
探测器是一种能够将辐射能量转化为电信号的装置,常见的探测器包括闪烁体探测器、半导体探测器、电离室等。
当辐射穿过探测器时,会与探测器内部的原子或分子发生相互作用,产生电离现象,从而产生电信号。
这些电信号随后被信号处理系统接收并进行放大、滤波、计数等处理,最终得到我们所需要的辐射测量结果。
另外,辐射检测的原理还涉及到辐射的测量单位。
辐射的测量单位主要有剂量当量、剂量率和活度等。
剂量当量是用来描述辐射对生物体产生的损害的物理量,它的单位是西弗(Sv)。
剂量率是单位时间内辐射能量对单位质量或单位面积的沉积率,它的单位是格雷每小时(Gy/h)。
活度是描述放射性核素单位时间内衰变的次数,它的单位是贝可勒尔(Bq)。
这些测量单位在辐射检测中起着至关重要的作用。
最后,我们还需要了解辐射检测的应用。
辐射检测在核能、医学、环境监测等领域都有着广泛的应用。
在核能领域,辐射检测用于监测核反应堆的辐射水平,保障核设施的安全运行。
在医学领域,辐射检测用于放射性药物的生产和使用过程中的辐射剂量监测。
在环境监测领域,辐射检测用于监测环境中的放射性物质浓度,保障公众的健康安全。
可以说,辐射检测在各个领域都发挥着不可替代的作用。
综上所述,辐射检测的原理是通过探测器对辐射能量的敏感性实现的,其测量单位包括剂量当量、剂量率和活度,应用领域涵盖核能、医学、环境监测等多个领域。

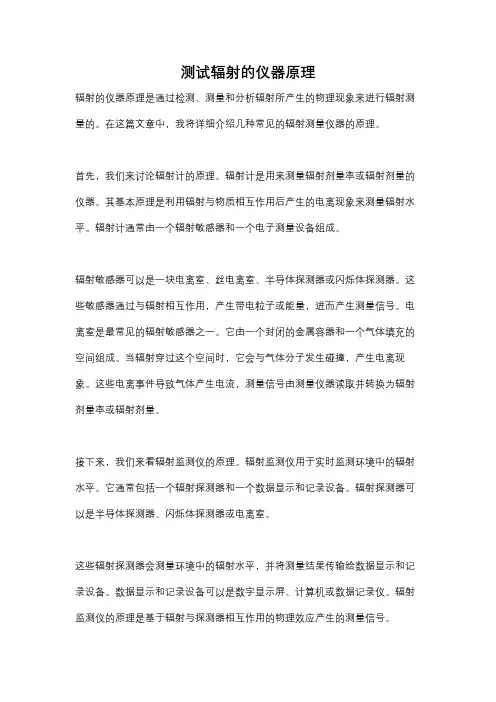

测试辐射的仪器原理辐射的仪器原理是通过检测、测量和分析辐射所产生的物理现象来进行辐射测量的。
在这篇文章中,我将详细介绍几种常见的辐射测量仪器的原理。
首先,我们来讨论辐射计的原理。
辐射计是用来测量辐射剂量率或辐射剂量的仪器。
其基本原理是利用辐射与物质相互作用后产生的电离现象来测量辐射水平。
辐射计通常由一个辐射敏感器和一个电子测量设备组成。
辐射敏感器可以是一块电离室、丝电离室、半导体探测器或闪烁体探测器。
这些敏感器通过与辐射相互作用,产生带电粒子或能量,进而产生测量信号。
电离室是最常见的辐射敏感器之一。
它由一个封闭的金属容器和一个气体填充的空间组成。
当辐射穿过这个空间时,它会与气体分子发生碰撞,产生电离现象。
这些电离事件导致气体产生电流,测量信号由测量仪器读取并转换为辐射剂量率或辐射剂量。
接下来,我们来看辐射监测仪的原理。
辐射监测仪用于实时监测环境中的辐射水平。
它通常包括一个辐射探测器和一个数据显示和记录设备。
辐射探测器可以是半导体探测器、闪烁体探测器或电离室。
这些辐射探测器会测量环境中的辐射水平,并将测量结果传输给数据显示和记录设备。
数据显示和记录设备可以是数字显示屏、计算机或数据记录仪。
辐射监测仪的原理是基于辐射与探测器相互作用的物理效应产生的测量信号。
最后,我们来讨论辐射成像仪的原理。
辐射成像仪用于获取辐射物体的影像。
常见的辐射成像仪有X射线成像仪和红外热像仪。
这两种成像仪的工作原理有所不同。
X射线成像仪原理是利用X射线的透射性质和X射线与物体的相互作用来获取影像。
当X射线通过物体时,它们会被不同密度和原子序数的物质所吸收和散射。
成像仪会通过探测器记录透射的X射线,并将其转换为图像。
红外热像仪原理是利用物体在红外辐射区域的辐射温度来获取影像。
红外热像仪可以检测物体发出的红外辐射,并将其转换为图像。
不同温度的物体会发出不同强度的红外辐射,通过测量和分析这些辐射,红外热像仪可以将辐射水平转换为图像。
核辐射剂量检测仪原理
核辐射剂量检测仪原理是通过测量环境中的核辐射剂量来保护人员和环境免受
核辐射的影响。
它可以用于核电厂、医学设施、核实验室、辐射监测站等场所。
核辐射剂量检测仪的原理基于核辐射与物质的相互作用。
当核辐射通过物质时,它会与物质中的原子相互作用,导致原子的电离和激发。
检测仪可以测量核辐射所产生的电离或激发的粒子或能量,从而确定辐射剂量。
常见的核辐射剂量检测仪有三种类型:电离室、闪烁体和半导体探测器。
电离室是最常用的核辐射剂量检测仪。
它基于气体中的电离现象来测量核辐射
剂量。
当核辐射通过气体时,它会电离气体分子,产生带电粒子和电离的气体分子。
电离室中有两个电极,通过测量电离室中的电流来确定核辐射的剂量。
闪烁体核辐射剂量检测仪使用一种特殊的晶体来测量核辐射。
当核辐射通过闪
烁体时,它会激发晶体内的原子或分子,使其跃迁到一个高能级。
跃迁过程中,晶体会发出可见光或紫外光。
检测仪使用光电倍增管或光电二极管来测量闪烁体发出的光信号,从而确定核辐射的剂量。
半导体探测器是最先进的核辐射剂量检测仪器之一。
它使用半导体材料来测量
核辐射。
当核辐射通过半导体材料时,它会激发半导体中的电子和空穴,产生电流。
检测仪通过测量电流来确定核辐射的剂量。
核辐射剂量检测仪的原理是基于核辐射与物质的相互作用,并利用不同的检测
技术来测量核辐射剂量。
它在核能行业、医学领域和环境监测中起着至关重要的作用,保护人类和环境免受核辐射的损害。
第一章 基本概念1.何为碳单位,碳单位的符号和质量。
答:以一个C 12原子质量的十二分之一作为原子质量单位,记为u ,这个原子质量单位称为碳单位,kg kg u 27261066056.112/1099267.11--⨯=⨯=。
2.何为原子序数和原子质量数,用何符号表示?答:原子核中质子的数目称为原子序数,用符号Z 表示;原子核中质子数和中子数之和称为原子质量数,也称质量数,用符号A 表示。
3.用X AZ 表示原子(核)时,A 、X 和Z 各表示什么意义?答:A 是原子质量数,X 是元素符号,Z 是质子数或则是原子序数。
4.用上题的符号时,中子的数目如何确定?答:中子数Z A N -=。
5.当原子核发射一个α粒子时,从原子核中发射出哪些核子?各为多少?答:6.当原子核发射一个β粒子时,放射性原子的A 和Z 如何变化?答:A 会增加1,Z 不变。
7.当原子核发射一个γ粒子时,放射性原子的A 和Z 是否会发生变化?答:不会发生改变。
8.什么是核素和核子?同位素的天然丰度的定义。
答:通常把具有相同质子数Z 、中子数N 的一类原子(核)称为一种核素,即核素是指任一种元素的任一种同位素,也就是说原子核构成(核内中子数和质子数)完全相同的物质就是一种核素。
对于天然存在的元素,一种核素在它所属的天然元素中所占的原子百分数称为该核素的天然丰度。
9.什么是质量亏损?原子核的结合能如何表示?什么是原子核的平均结合能?答:组成原子核的Z 个质子和A-Z 个种子的质量之和与该原子核的质量之差称为原子核的质量亏损。
原子核的结合能除以该原子的质量数A 所得的商,称为平均结合能,以ε表示。
10.一个原子质量单位的物质所相应的静止质量能为多少?答:931.5MeV 。
11.在放射性衰变中,λ的意义是什么?答:λ的物理意义为单位时间内、一个核素衰变的概率。
12.样品当前的放射性活度1450Bq ,若半衰期为25min ,试问在1h 前样品的放射性活度是多少?(7656Bq )解:15006025/693.02/1=⨯==λT136001062.404-7650/1450/)(1062.44-⨯⨯--===⨯=⇒-s e e t A A λτλ13.试述放射性物质的衰变规律?说明半衰期的物理意义?衰变常数和半衰期之间的关系? 答:一定数量的某种放射性核素并不是在某一时刻突然全部衰变完,而是随时间的增加而逐渐地减少。
