TIP147和LM7815组成的直流电源模块电路图

g
完整的直流稳压电路原理图
第一种方法：传统的线性电源作为辅助电源。

它是用普通的矽钢片低频变压器降压后，又经过四只二极管全波整流，经C5、C6平滑滤波后加到三端稳压器7815输入端。

电路见图2：
图 2 低频变压器构成的辅助电源
第二种方法：一种不用低频变压器降压的简易辅助电源。

它的实用电路见图4。

用两只无极性的高频电容C6 、C7，直接从两路220V(经过输入滤波电路之后)电网电压中取得低频脉动电压，并串联两只电阻R2、R3限流。

然后经过四只二极管全波整流，最后再输入集成稳压器7815，以提供所需电压。

IC输入端并联一只稳压二极管箝位，防止浪涌电压损坏7815。

图 3 一种不用低频变压器降压的简易辅助电源。

电子技术天地>> 学习研讨>> 电子技术基础>>固定集成稳压器添加人：abin录入日期:2002-11-25 阅读：11740 次文章来源：原作者：关键词：集成稳压电源文字选项背景选项字号大小（双击自动滚屏，单击停集成稳压器是指将不稳定的直流电压变为稳定的直流电压的集成电路。

由于集成稳压器具有稳压精度高、工作稳定靠、外围电路简单、体积小、重量轻等显箸优点，在各种电源电路中得到了普遍的应用。

常用的集成稳压器有：金属形封装、金属菱形封装、塑料封装、带散热板塑封、扁平式封装、双列直插式封装等。

在电子制用中应用较多的是三固定输出稳压器。

集成稳压器可分为串联调整式、并联调整式和开关式稳压器三大类。

图2所示为应用最广泛的串联式集成稳压器内电路方框图，其工作原理是：取样电路将输出电压Uo按比例取出，送入比较放大器与基准电压进行比较，差值被放去控制调整管，以使输出电压Uo保持稳定。

78xx系列集成稳压器是常用的固定正输出电压的集成稳压器，输出电压有5V、6V、9V、12V、15V、18V、24V等格，最大输出电流为1.5A。

它的内部含有限流保护、过热保护和过压保护电路，采用了噪声低、温度漂移小的基准源，工作稳定可靠。

78xx系列集成稳压器为三端器件：1脚为输入端，2脚为接地端，3脚为输出端，使用十分方便。

78xx系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

IC采用集成稳压7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。

当输出电较大时，7805应配上散热板。

下图为提高输出电压的应用电路。

稳压二极管VD1串接在78xx稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78xx稳压器输出电压与稳压二极管VC1稳压值之和。

VD2是输出保护二极管，一旦输出电压低于稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。

78L05引脚图及电路原理图详解7805引脚图7805是常⽤的三端稳压器，⼀般使⽤的是TO-220封装，能提供DC 5V的输出电压，应⽤范围⼴，内含过流和过载保护电路。

带散热⽚时能持续提供1A的电流，如果使⽤外围器件，它还能提供不通的电压和电流。

7805是常⽤的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很⼩。

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。

附图给出了正、负稳压的典型电路。

〈正、负稳压7805电路〉(2) 三端稳压器的型号规格和管脚分布。

例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压;7912三端稳压器可输出 12V、1A的稳定电压。

(3) 外形及管脚分布，如附图1-25所⽰。

由7805，7905，7812组成的特殊的线性稳压电源如图所⽰为⼀种特殊的电源电路。

该电路虽然简单，但可以从两个相同的次级绕组中产⽣出三组直流电压：+5V、-5V和+12V。

其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作⽤。

7805可调稳压电源电路图7800系列三端稳压集成电路⼴泛⽤于各种电⼦电器电路中⽤作电源稳压，它的输出电压是固定的，但如果对外围电路稍作改动就可以是⼀个不错的连续可调稳压电源，⽤作实验检修之⽤完全可⾏。

制作之前需了解：7800系列三端稳压器按输出电流区分有三种系列，分别是78L00系列最⼤输出电流0.1A；78M00系列最⼤输出电流0.5A；7800系列最⼤输出电流1.5A。

三端稳压器输⼊输出压差要⼤于2V。

7805－7818的最⾼输⼊电压不能超过35V，7820－7824最⾼输⼊电压不能超过40V。

7805制作的5V－12V连续可调稳压电源这⾥选⽤7805制作了⼀个5V～12V连续可调的直流稳压电源实例。

图中R1、R2的取值决定了输出电压的可调范围，按照图⽰取值可在5～12V稳压范围内实现输出电压连续可调。

【图】交流稳压器七稳压电源电路图捷配电子市场网本例介绍的交流稳压器，具有开机延时送电、稳定输出电压、过电压保护及指示、欠电压保护及指示等功能，其输出功率为3kW。

电路工作原理该交流稳压器电路由电源电路、升/降电压控制电路、开机延时电路、过电压保护电路和欠电压保护电路组成，如图5-46所示。

电源电路由电源开关Sl、稳玉/直通控制开关S2、电压表PVl、调压变压器T、整流桥堆UR2、三端稳压集成电路ICl和滤波电容器C2、C3组成。

升/降电压控制电路由调压变压器T、运算放大集成电路IC2(Nl-N4)内部的N2、N3、整流桥堆URl、滤波电容器Cl电阻器Rl-R8、RlO、Rll、R14、Rl5、R18、Rl9、R33、电容器C5、C6、晶体管Vl、V2、继电器Kl、K2、电动机M、限位开关S3、S4和电压表PV2组成。

开机延时电路由运算放大集成电路·IC3和电阻器昭5-R32、R35、晶体管V5、V6、继电器K3、电容器C7、C8二极管VD2、按钮S5组成。

过电压保护电路由IC2内部的Nl和电阻器Rg、R3、R17、二极管VDl、发光二极管VLl等组成。

欠电压保护电路由lC2内部的N4和电阻器Rl2、R16、R2O-R24、R34、电容器C4、晶体管V3、V4、二极管VD3发光二极管VL3组成。

接通电源开关Sl，将S2置于"稳压"或"直通"位置，交流输人电压经T变换降压后，在T的W3、W4绕组上分别产交流9V和交流16V电压。

W3绕组上的交流9V电压经Rl限流降压、UR整流、Cl滤波及R2、R3分压后，作为Nl-N4的取压。

W4绕组上的交流16V电压经UR2整流、ICl稳压和C2、C3滤波后，为IC2、1C3和Kl-K3提供+l2V工作电源;同时+l2V电压还经RP调节及R4-R8分压后，作为Nl-N4的基准电压。

当交流稳压器的输出电压为220V时，N2和N3因正相输入端电压与反相输入端电压相等，而输出为O，Vl和V2均截止，Kl和K2不吸合，电动机M不转动。

如何用7805制作一个可调的稳压直流电源
平时在做一些小东西是难免要用到5V到12V之间的直流电源，所以自己制作一个简单的稳压电源是很有必要而且也很实用，电路很简单，利用7805的稳压效果做个可调电源，原理图如下：
图中R1取220Ω，R2取680Ω滑动变阻器，主要用来调整输出电压。

输出电压Uo≈Uxx(1+R2/R1)，该电路可在5～12V稳压范围内实现输出电压连续可调。

由该电路实践证明：（1）R1为固定电阻值，改变电阻R2的阻值就可获得连续可调的输出电压，输出电压Uo近似值等于Uxx(1+R2/R1)。

（2）最高输出电压受稳压器最大输入电压及最小输入输出压差的限制，该固定式三端集成稳压集成电路7805最大输入电压为35V，输入输出差要保持2V以上，若该电路中由于稳压器的直流输入电压为+14V，所以该电路的输出最大值为+12V（可直接用12V 的开关适配器接到7805的1引脚，此时通过实验可以得到最大10.6V 的直流，我所用的R1=200欧姆，R2为1k的电位器）。

15V输出三端稳压器LM7815中文资料(引脚图,参数,电气特性) (固定正电压稳压电路，属三端正电源稳压电路系列)。

LM7815引脚图:图1 外形引脚排列图管脚图LM7815电气参数:三端稳压集成电路极限参数：Parameter 参数Symbol 符号Value 单位Input V oltage输入电压(for VO =5V to 18V) VI 35 V(for VO =24V) VI 40 VThermal Resistance Junction-Cases热阻(结到壳) (TO-220) RθJC 5 ℃/WThermal Resistance Junction-Air热阻(结到空气) (TO-220) RθJA 65 ℃/WOperating Temperature Range工作温度范围TOPR 0 ~ +125 ℃Storage Temperature Range储存温度范围TSTG -65 ~ +150 ℃Electrical Characteristics 电气特性(MC7815)LM7815(参照测试电路,0°C < TJ < 125°C, IO =500mA, VI =23V, CI=0.33ìF, CO=0.1ìF, 除非另有说明)Parameter 参数Symbol 符号Conditions 条件MC7815 LM7815 单位最小典型最大Output Voltage 输出电压VO TJ =+25℃14.4 15 15.6 V5.0mA ≤IO ≤1.0A, PO ≤15W VI =17.5V to 30V 14.25 15 15.75Line Regulation 线性调整率(Note1) Regline TJ =+25℃VI =17.5V to 30V - 11 300 mVVI =20V to 26V - 3 150Load Regulation 负载调整率(Note1) Regload TJ =+25℃IO =5mA to 1.5A - 12 300 mVIO =250mA to 750mA - 4 150Quiescent Current 静态电流IQ TJ =+25℃- 5.2 8.0 mAQuiescent Current Change 静态电流变化ΔIQ IO =5mA to 1.0A - - 0.5 mAVI =17.5V to 30V - - 1.0Output Voltage Drift 输出电压漂移ΔVO/ΔT IO =5mA - -1 - mV/℃Output Noise Voltage 输出噪声电压VN f =10Hz to 100KHz, TA =+25℃- 90 - μV/Vo Ripple Rejection 纹波抑制RR f =120Hz VI =18.5V to 28.5V 54 70 - dBDropout V oltage 电压差VDrop IO =1A, TJ=+25℃- 2 - VOutput Resistance 输出电阻rO f =1KHz - 19 - mΩShort Circuit Current 短路电流ISC VI =35V, TA=+25℃- 250 - mAPeak Current 峰值电流IPK TJ =+25℃- 2.2 - ALM7815内部原理框图图2 7809内部电路图图3 LM7815参照测试电路图4 纹波抑制电路图5 负载调节控制电路图6 与79XX系列三端稳压构成的正负对称输出电压电路图图7 LM7815典型应用电路图图8 TO-220封装图片。

数显式多用途稳压电源电路图
数显式多用途稳压电源，具有24、18、15、12、9、6、5V等7组电压输出，输出电流为1.5A，任一组电压输出均有数字显示，电路如图所示。

数显式多用途稳压电源电路
电路工作原理：220V电压经变压器T降压，在二次获得约30V电压，再经VD1～VD4桥式整流、C1滤波后产生不稳定的直流电压。

S1为电源开关，闭合后，发光二极管LED点亮。

7824～7805是7只三端稳压集成电路，输人端允许最大输人电压为35V，最大输出电流可达1.5A。

S2为波段开关，通过S2的转换，即可得到24～5V 7种不同的直流电压输出。

IC1、IC2是两块彩色电视机频道指示专用集成电路CH208，其输出电流大，可直接点亮LED共阴极数码管。

CH208第1～12脚为12个输人端，与其连接的LED数码管显示的数字一一对应。

如：IC1第2脚为高电平、IC2第4脚高电平，则LED显示数字“24”，表示使用24V直流稳压电源。

VD5～VD9为隔离二极管。

C2用于改善纹波及抑制高频脉冲干扰，C3～C9除有与CZ相同的作用外，还可改善负载的瞬态响应。

元器件选择：FU选用0.5A玻璃管熔断丝；S1选用1×1钮子开关；T选用220V／2×15V电源变压器，功率为15W，使用时将二次两组15V绕组串联，使之成为一组30V绕组。

7只三端固定稳压器采用78XX系列，TO-3金属壳封装，使用时需加散热板；S2为单刀十掷波段开关；LED选用Φ5mm红色发光二极管，其共阴极数码管外形尺寸可自定；VD5～VD9选用1N4148开关二极管。

来源:yisulan。

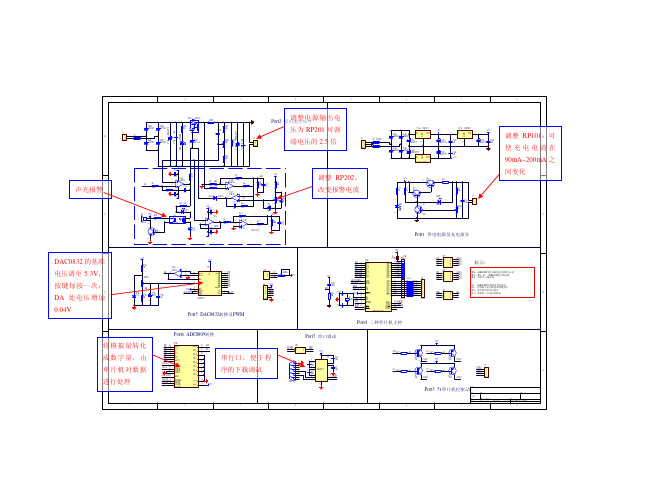

一、设计说明设计一个具有一定输出电压调节范围和功能的数控直流稳压电源。

数控直流稳压电源的工作原理框图如图1所示。

主要包括数字控制部分、模拟/数字转换部分（D/A 变换器）及可调稳压电源。

数字控制部分用+、-按键控制可逆二进制计数器，二进制计数器的输出到D/A 变换器，经D/A 转换相应的电压，经放大后去控制稳压电源的输出，来实现输出电压值步进增减。

图1 简易数控直流稳压电源框图二、技术指标1.输出直流电压调节范围5 15V ，纹波小于10mV 。

2.输出电流为500mA 。

3.稳压系数小于0.2.4.直流电源内阻小于0.5欧姆。

5.输出直流电压能步进调节。

步进值为1V 。

6.由+、-两键分别控制输出电压步进增和减。

三、设计要求1．在选择器件时，应考虑成本。

2．根据技术指标通过分析计算确定电路形式和元器件参数。

3．主要器件：(1)可逆计数器；(2)运算放大器；(3)稳压器；(4) 单稳态触发器。

四、实验要求1．根据技术指标制定实验方案；验证所设计的电路。

2．进行实验数据处理和分析。

五、推荐参考资料1.姚福安. 电子电路设计与实践[M]济南：山东科学技术出版社，2001年2.阎石. 数字电子技术基础. [M]北京：高等教育出版社，2006年3.刘贵栋主编.电子电路的Multisim 仿真实践[M].哈尔滨：哈尔滨工业大学出版电压增减步进按键可逆计数器稳压调节 电路单脉冲 产生D/A 变换器UiUo社，2008年4.童诗白、华成英主编.模拟电子技术基础,[M]北京：高等教育出版社，2007年.六、按照要求撰写课程设计报告指导教师年月日负责教师年月日学生签字年月日成绩评定表评语、建议或需要说明的问题：成绩指导教师签字：日期：一、概述近几年来，随着电子技术的日新月异，世界各国的电子技术飞速发展，中国也毫不例外的成为了一个电子大国和电子强国，国民对电子产品的需求种类也越来越多。

其中电源是最重要的组成部分，没有电源也就没有了电路这个概念。
