测绘工程投标书测绘工程投标书一：前言本投标书是针对XX省某市测绘工程项目的招标要求，由我公司编写。
我公司经过多年的发展，拥有一支优秀的专业团队和先进的设备，具备承接该项目的能力和经验。
二：项目背景该测绘工程项目位于XX省某市，面积约XXX平方公里。
项目的主要内容包括测绘数据采集、地形图绘制、地理信息系统建设等。
三：项目目标本项目的主要目标是根据招标文件要求，按时、按质、按量完成测绘工程，并提供准确、可靠的测绘数据和地理信息系统。
同时，我们将积极与相关单位和部门进行沟通合作，确保项目的顺利实施。
四：项目方案1. 测绘数据采集（1）详细调查：对项目范围内的地理、地质、气象等因素进行详细调查，并制定相应的数据采集方案。
（2）数据采集：采用先进的测绘技术和设备，对地形、水文、土地利用等数据进行采集，确保数据的准确性和全面性。
2. 地形图绘制（1）地形测量：对项目范围内的地形进行测量，并数字地形模型。
（2）地形图绘制：根据测量数据，绘制精确的地形图，并提供相应的图件和报告。
3. 地理信息系统建设（1）系统设计：根据项目需求，设计适用的地理信息系统，并制定详细的系统设计方案。
（2）系统建设：按照设计方案，搭建地理信息系统，导入测绘数据，并进行数据处理和分析。
五：项目实施计划我们将根据项目要求和具体情况，制定详细的项目实施计划，并按照计划的要求进行进度控制和分配，确保项目的顺利进行。
六：资源配置为保证项目顺利进行，我们将调配合适的人员和设备，确保项目的顺利实施。
同时，我们也将积极寻求合作伙伴的支持，共同完成项目。
七：项目风险管理在项目实施过程中，我们将密切关注相关风险，并采取相应的措施进行管理和应对，以确保项目的稳定和安全。
八：质量管理我们将严格按照国家和地方的相关标准和要求进行项目实施，并设立专门的质量管理团队，对项目进行全程跟踪和监督，确保项目的质量。
九：合作方式我们愿意与相关单位签订合作协议，明确各方的权责，并根据实际情况进行合理的费用协商。

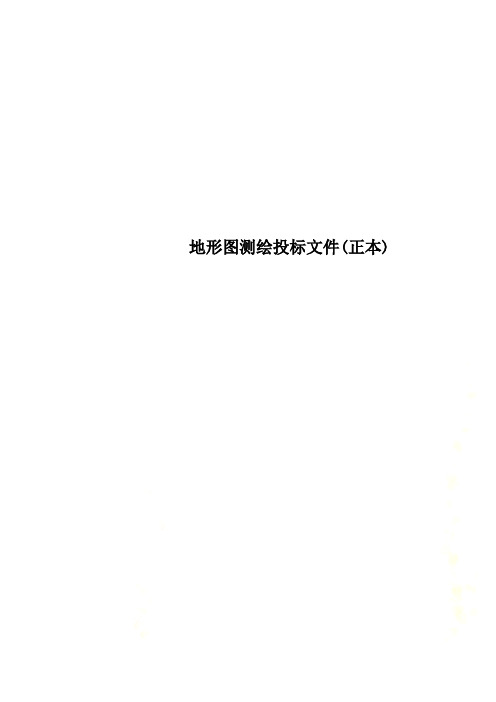

地形图测绘投标文件(正本)正本主城区1:1000地形图测绘项目投标文件项目名称：投标单位（盖公章）：法定代表人或其委托代理人（签字或盖章）：日期：年月日目录第一章投标文件商务部分.................................................................................... .. (1)一、投标函.................................................................................... . (2)二、报价及计算清单.................................................................................... (3)三、营业执照副本及资质证书副本复印件.................................................................................... (4)1、营业执照副本............................................................................. (4)2、资质证书副本................................................................................. (5)四、拟安排的项目负责人、主要技术人员的基本情况 (6)五、上两个会计年度的资产负债表、审计表及诉讼情况 (7)1、2014年资产负债表.................................................................................... . (7)2、2015年资产负债表.................................................................................... . (9)六、法定代表人资格证明.................................................................................... (11)七、法定代表人授权委托书.................................................................................... .. (13)八、投标人业绩表.................................................................................. .. (15)九、投标人简介.................................................................................. (16)十、投标人认为有必要补充和说明的其他材料 (17)1、质量管理体系认证证书............................................................................. (17)2、固定办公场所证明材料............................................................................. (18)第二章投标文件技术部分.................................................................................... .. (21)一、本项目总体实施方案.................................................................................... (22)1、对项目的理解............................................................................. (22)2、项目实施方案............................................................................. (22)2.1、组织管理、设备、人员、软件及基础资料保障 (22)2.1.1、组织管理流程.................................................................................... (22)2.1.2、人员组织保障.................................................................................... (22)3、项目负责人情况表............................................................................. (24)4、本项目主要技术人员一览表............................................................................. (26)5、投标人主要仪器设备清单............................................................................. (27)5.1、设备保障.................................................................................... .. (27)5.2、软件支持.................................................................................... .. (27)二、库伦旗主城区区域测绘周期及计划进度表 (28)1、项目实施流程............................................................................. (28)2、区域测绘周期及计划进度............................................................................. (28)三、测绘质量保证及措施.................................................................................. .. (29)1、技术标准............................................................................. (29)2、具体项目质量保障工序............................................................................. (29)3、质量保证措施............................................................................. (30)4、项目实施技术措施............................................................................. (30)5、地形图测绘............................................................................. (30)四、服务质量承诺及保证措施.................................................................................... (32)1、服务质量承诺............................................................................. (32)2、质量控制措施............................................................................. (32)五、廉洁管理承诺及保证措施.................................................................................... (33)六、企业信誉承诺.................................................................................... .. (34)第一章投标文件商务部分1一、投标函:感谢贵单位给我们一个参加本次投标机会。
地形图测绘技术设计书（6）凡土墙以及用草、油毛毡、石棉瓦、塑料制品等材料层顶和用铁皮构建的房屋,均用简易房屋符号表示。
（8）房屋中心或一角凹进,且上有盖顶,凹进部格外廓用虚线表示。
道路测绘,要求等级分明、位置正确,应按真实路边线位置表示,线段曲直和交叉位置的形式要反映传神,道路通过居民地不宜停止,可依据实际情况正确表示。
（1）等级道路应绘出铺面线、路基线。
路肩宽度图上大于1mm 依比例尺表示；小于1mm时以1mm绘出,并在图上每隔1520cm注出道路技术等级代码,并加注材质。
1.2.4管线及附属设施（1）永久性的电力线、通讯线均表示,电杆、铁塔均按真实位置测绘。
同一杆架上有多种线路时,只表示重要的一种,但在分叉、停止处需交待清晰。
电力线、通讯线图内不连线,但应在杆架处和内图廓处绘出10KV以上电力线连线方向。
进入房屋的简易线路可不表示。
（2）重要道路上、两边及单位内部的上水、下水、电力、通讯等检修井宜测绘表示。
消防栓均应逐个表示。
1.2.5水系及附属设施（1）池塘岸边线以上边线内侧绘出。
水塘、鱼塘应加注“塘”或“鱼”,有水生作物的水塘,应加注水生作物名称。
1.2.6地貌（1）等高线不绘制。
（2）比高大于0.5m的堤、坎、坡等均应表示。
各种陡坎、斜坡图上长度小于5mm的可不表示；当坎、坡较密时可适当取舍。
（3）田埂宽度大于0.5m的用双线符号表示,其余用单线表示。
田埂较密时可适当取舍。
（1）沿道路、沟渠、土堤、河流、水塘等成行排列的树林以行树符号表示。
（2）一年内分几季莳植不同作物的耕地，应以夏季重要作物为准配置符号表示；其它旱地、水生经济作物以及园地均按《图式》规定表示。
房前屋后、单位院子里的零星菜地不表示。
植被符号按“品”字型标注,间距应匀称。
（3）居民住宅前的水泥场地面积大于图上1C㎡的用地类界表示其范围,并加注“水泥”,有线状地物的其范围以线状地物代替。
1.2.8碎部点高程测注（1）高程注记点用RTK直接施测。
地形图测绘技术设计书2014年美好乡村测量项目1:1000地形图测绘技术设计书一、概况为满足2014年美好乡村勘察、测量项目的需要，我院对亳州市谯城区魏岗长营180亩、牛集XXX120亩、古井XXX260亩、十八里钧王营900亩的测区进行了1:1000数字地形图测绘和定位放线工作。
测区地势平坦，以旱地为主，地面附着物以民用建筑及其附属设施为主，测区交通便利，沟渠纵横。
二、编制方案的技术依据本项目的技术依据包括《城市测量规范》（CJJ T8-2011）、《全球定位系统实时动态测量(RTK)技术规范》（CH/T2009-2010）、《1：500、1：1000、1：2000地形图图式》（GB/T2025.7.-2007）和《工程测量规范》（GB -2007）。
三、已有测绘资料的利用在本项目中，我们利用了已有的测量成果和分析结果。
其中，亳州市四等GPS控制网是我们的首级控制使用，其最弱点的点位中误差为±0.023m，最弱边相对中误差为1/22万，于2009年由XXX测绘。
此外，亳州市规划管理“一张图”也被用于本项目，该图由XXX于2010年编绘而成，精度较好，能满足踏勘和控制点布设使用。
四、坐标系统和高程系统本项目采用1980年西安坐标系作为平面坐标系统，并将测区附近的四等GPS点作为起算点。
高程系统采用1985国家高程系统为高程基准。
五、地形图的比例及成图方法本项目的成图比例尺为1:1000.野外采用RTK和全站仪进行施测，内业使用计算机数字化成图。
六、采用的软件系统本测区数字化成图采用南方公司的CASS8.0数字化地形地籍成图软件。
软件系统的运行环境包括Windows XP nal操作系统和Autocad软件2004版本。
七、控制点的命名、编号和设置图根点编号为S01、S02等。
控制点应选在符合观测条件、通视良好、便于长期保存以及便于以后扩展的地方。
在硬性路面宜埋石的点，打入铁钉（桩顶直径1.5㎝以上）作标志，在铁钉顶用小钉凿出小眼，并在路面上用红漆圈示。
第一章项目概况一、自然地理概况该项目测区位于贵州省贵阳市XXXXXXXX，属于高山地区、地势起伏较大，通视条件较差，给控制测量及地形测量带来较大的困难。
二、项目内容该项目为XXXXXXXX工业园区规划，总面积约6平方公里。
主要内容有：(一）、控制测量，布设约6平方公里的E级或一级GPS控制网.（二）地形测量1、对测区范围内的地形地貌进行全面测绘，比例尺为1：1000。
2、编制1：1000比例尺地形图。
第二章项目进度安排- 1 -第三章已有资料的分析利用1．平面、高程控制资料根据开阳县城GPS（E）级控制网（贵州省第一测绘院所施测的控制点，该网最弱点点位中误差为：1。
5cm，最弱边边长相对中误差为：1/185590）作为测区首级控制起算点.2．图件资料用已有测区1:1万地形图，作为本次测量工作的选埋、埋石、控制点联测提供参考。
第四章坐标高程系统及技术标准一、坐标高程系统1、平面坐标采用1954年北京坐标系。
2．高程系统采用1985年国家高程基准.二、技术标准- 2 -第五章控制测量一、坐标系统和高程系统平面坐标采用1954年北京坐标系，高程采用1985年国家高程基准。
二、平面控制测量（一）平面控制点的基本精度要求三、四等GPS控制网中最弱相邻点的相对点位中误差不得超过±5cm；一、二级控制点相对于起算点的最弱点点位中误差不得超过±5cm.（二）一、二级GPS控制网控制测量1．一、二级GPS控制网布设该测区E级GPS控制网共布设12点,平均边长0.6 km；E 级GPS控制网基础下加密一级GPS控制网，共布设约60 点，平均边长0。
2 km。
- 3 -2．选点、埋石GPS点之间由于边长较长，原则上不要求相互之间通视，但为了便于以后的发展使用，每个控制点至少有一个方向与同等级或高一等级的控制点通视；同时点位还应满足以下要求：视野开阔，通视条件好,便于发展；坚实稳定,易于永久保存;远离大功率无线电发射源200米和高压输电线路50米；视场内障碍物的高度角满足GPS观测条件；交通便利；符合上述条件的旧有控制点可利用其标石和觇标。
一、概述随着珠江三角洲经济建设的飞速发展，为了满足佛山市城市规划、建设和管理的需要，为佛山市的规划建设提供科学依据，受佛山市城市规划勘测设计研究院的委托，我公司承接了佛山市禅城区南庄镇1：500地形测量任务，接到任务后我公司积极组织力量进行现场踏勘，编写技术设计书等。
本工程位于广东省佛山市禅城区，测区内共由两块组成，具体如下：第一块位于佛山市禅城区南庄镇北区，北临佛山东平河，南至魁奇路南庄段，西有佛开高速公路，东与佛山东平河相依，面积约2.5k㎡；第二块位于佛山市禅城区南庄镇南区，北临吉利涌，南至乐从往西樵省道，西有华厦陶瓷博览城，东与佛开高速公路相接，面积约5.0 k㎡。
测区主要为村庄、鱼塘等，通视条件较差，给控制测量及地形图测量带来较大的困难。
本测区位于东经113°02′、北纬 23°00′附近。
本测区偏离38带中央子午线114°约100Km，为了使边长投影变形满足《规范》4.1.1条要求，本工程中央子午线选为113°05′，平均曲率半径R=6363650米。
二、采用的坐标、高程系统及作业依据1、平面采用佛山市独立坐标系(任意带，中央子午线为113°05′)，高程采用珠江高程系。
2、《全球定位系统（GPS）测量规范》（GB/T18314—2001）以下简称《GPS规范》。
3、《城市测量规范》（CJJ8—99），以下简称《规范》。
4、《1：500、1：1000、1：2000地形图图式》广州市城市规划局（1996年5月）。
以下简称《图式》。
5、《三、四等水准测量规范》（GB12898-91）国家技术监督局颁布。
6、《大比例尺地形图机助制图规范》（GB14912-94）国家技术监督局颁布。
7、《佛山市1：500地形测绘技术要求》。
8、本工程《技术要求》。
三、完成工作量四、已知成果的收集及利用情况1、本工程收集到溶洲小学GE47、上元GE27、南庄道班GE65等三个D级GPS点，成果系佛山市独立坐标系成果(中央子午线为113°05′，6°带成果)，从检测结果分析，此三点成果可靠，点位埋石稳固，可以作为本工程平面控制起算点。
测绘工程投标书测绘工程投标书一、投标函1.1 题目：测绘工程投标书1.2 项目背景：根据贵公司发布的招标公告，经我方评估，我们愿意参与贵公司的测绘工程项目，并向贵公司提交本投标书。
1.3 投标人信息：（包括公司名称、地址、法定代表人等）1.4 项目概述：概括说明项目的基本内容、规模和目标。
二、项目背景与目标2.1 项目背景：详细描述项目所处的环境和背景。
2.2 项目目标：明确项目的目标和预期成果。
三、项目管理与组织3.1 项目组织结构：列出项目组织结构及相关人员职责。
3.2 项目管理计划：描述项目的详细流程和时间计划。
3.3 项目资源配置：说明项目所需的各类资源，并给出资源配置计划。
四、技术方案4.1 测绘方法与技术：介绍我们所采用的测绘方法和技术，并说明其优势。
4.2 测绘仪器与设备：列出所使用的测量仪器和设备，并说明其性能和可靠性。
4.3 数据处理与分析：描述数据处理和分析的具体方法和流程。
五、质量控制5.1 质量管理体系：介绍我们的质量管理体系和认证情况。
5.2 质量保证措施：说明我们的质量保证措施，包括质量检查、监控和纠正措施等。
5.3 质量评估方法：说明我们的质量评估方法和标准。
六、安全保障措施6.1 项目风险评估：对项目风险进行评估并提出相应的应对措施。
6.2 安全管理计划：详细描述我们的安全管理计划，包括人员培训、设备保护等方面。
七、项目进度与交付7.1 项目进度计划：给出项目的详细进度计划，包括里程碑和关键节点。
7.2 交付标准与要求：说明项目的交付标准，以及验收和交付的程序和流程。
八、费用与收益8.1 费用估算：对项目的费用进行估算，并列出费用的详细构成。
8.2 收益评估：对项目的收益进行评估，并说明收益的实现途径和时间。
九、合同和付款方式9.1 合同条款：提供适用的合同范本，并在其中明确项目的各方责任和权益。
9.2 付款方式：描述付款的方式和计划，并明确付款时间和条件。
附件：附件一：公司资质证明附件二：项目案例展示附件三：项目费用估算表附件四：技术人员简历法律名词及注释：1. 法律名词1：注释说明。
,,,,,,,,,,,,,,,,阳山县规划市政局38个“美丽乡村”村庄地形测绘服务采购项目（0658-1401SZTCG049)测量项目实施方案广州市昊兴测绘有限公司2014年5月 12日目录一.概述 (2)1.项目位置概况 (2)2.项目概况 (3)3.计划工作量 (4)4.测量技术依据 (4)5.基本技术要求 (4)二、项目总体实施方案 (4)6.人力资源和仪器软件配置 (4)7.已有资料利用 (5)8.图根平面测量 (5)9.RTK图根点高程测量 (5)10.地形图测量 (6)11.检查验收 (6)12.成果资料的提交 (7)三、进度计划及保证措施 (7)13.工程进度控制 (7)14.工期计划实施进度表 (8)四、质量保证措施 (9)15.工程质量控制 (9)16.工程安全控制 (11)五、后续跟踪服务 (12)六、工程难点、重点及认识 (12)七、建议 (12)一.概述,为满足阳山县美丽乡村的规划设计要求，需对阳山县境内各乡镇内的38个村庄进行控制测量及1:500数字化地形图测绘。
该项目地域分布广，主要测绘村庄房屋及附属设施，属测绘困难类别。
1.项目位置概况阳山县位于广东省清远市中部，南岭山脉南麓，连江中游。
战国时期境内有阳禺国，秦朝末年设阳山关，西汉高祖时置阳山县，迄今已有2200多年的历史。
全县总面积3418平方公里，截至2012年，全县辖12个镇1个瑶族乡，总人口54.3万人。
阳山县辖12个镇（阳城镇、岭背镇、青莲镇、七拱镇、太平镇、黎埠镇、小江镇、黄坌镇、江英镇、杜步镇、杨梅镇、大崀镇）、1个民族乡（秤架瑶族乡）。
阳山县位于桂湘赣粤褶皱带与桂粤隆起交界地带。
地层发育齐全，岩性变化大；燕山期的岩浆活动广泛而强烈；各种构造体系错综复杂。
远古以前，阳山一带仍属大海。
大约4亿年前，随着地壳变动，南岭山系出现雏形，形成粤北隆起带。
约2亿年前，形成连阳石灰岩地带，阳山县大部分区域就在这块地带上。
2014年美好乡村测量项目1:1000地形图测绘技术设计书一、概况为满足2014年美好乡村勘察、测量项目的需要，我院对亳州市谯城区魏岗长营180亩、牛集蒋楼120亩、古井赵楼260亩、十八里钧王营900亩的测区进行1：1000数字地形图测绘和定位放线工作。
测区概况：测区位于亳州市谯城区魏岗长营180亩、牛集蒋楼120亩、古井赵楼260亩、十八里钧王营900亩。
测区地势平坦，以旱地为主，地面附着物以民用建筑及其附属设施为主，测区交通便利，沟渠纵横。
二、编制方案的技术依据1、《城市测量规范》（CJJ T8-2011）；2、《全球定位系统实时动态测量(RTK)技术规范》（CH/T 2009-2010）；3、《1：500、1：1000、1：2000地形图图式》（GB/T2025.7.-2007）；4、《工程测量规范》（GB 50026-2007）。
三、已有测绘资料的利用1、已有测量成果及其分析利用（1）亳州市四等GPS控制网，其最弱点的点位中误差为±0.023m，，最弱边相对中误差为1/22万，于2009年由亳州市岩土勘测设计院有限公司测绘，其成果作为测图的首级控制使用。
（该坐标系与土地局坐标系一致，可以无差别对接。
）（2）亳州市规划管理“一张图”，由亳州市岩土勘测设计院有限公司于2010年编绘而成，精度较好，能满足踏勘和控制点布设使用。
2、坐标系统和高程系统（1）、平面坐标系统：采用1980年西安坐标系本次平面控制测量将采用中央子午线为117度，将测区附近的四等GPS点作为起算点。
（2）、高程系统：1985国家高程系统为高程基准。
四、地形图的比例及成图方法1、本项目成图比例尺为1：1000。
野外采用RTK,全站仪进行施测，内业用计算机数字化成图。
2、采用的软件系统本测区数字化成图采用南方公司的CASS8.0数字化地形地籍成图软件。
软件系统的运行环境：①Windows XP professional操作系统②Autocad软件2004版本。
【正本】投标文件技术部分项目名称：1:500地形图动态更新项目编号：投标人名称：二〇一六年十二月二日技术文件目录1 对本项目服务总体要求的理解1.1 项目来源1.2 任务划分1.3 项目内容1.4 项目工期1.5 测区自然地理概况1.6 服务定位2 服务方案2.1 已有资料情况分析2.1.1平面控制资料2.1.2 高程控制资料2.1.3 地形图资料2.1.4 航摄资料2.1.5 数据库资料.2 技术依据2.2.1 定义与描述标准《国家基本比例尺地图图式第1 部分:1:500、1:1000、1:2000地形图图式》 GB/T20257.1-2007 《基础地理信息要素分类与代码》 GB/T 13923-20063 / 76《基础地理信息要素数据字典第1部分1:500 1：1000 1:2000基础地理信息要素数据字典》GB/T 20258.1-2007《数字XXXX地理信息公共平台基础地理信息数据规X》2.2.2 获取与处理标准《城市测量规X》CJJ/T 8-2011《卫星定位城市测量技术规X》CJJ/T 73-2010《国家基本比例尺地形图更新规X》GB/T 14268-2008《1：500 1：1000 1：2000 地形图航空摄影规X》GB/T 6962-2005《数字航空摄影规X第1部分：框幅式数字航空摄影》GB/T 27920.1-2011《数字航空摄影规X第2部分：推扫式数字航空摄影》GB/T 27920.2-2012《IMU/GPS辅助航空摄影技术规X》GB/T 27919-2011《1:500 1:1000 1:2000地形图航空摄影测量外业规X》GB/T 7931-2008《1:500 1:1000 1:2000地形图航空摄影测量内业规X》GB/T 7930-2008《1:500 1:1000 1:2000地形图航空摄影测量数字化测图规X》GB/T 15967-2008《数字航空摄影测量空中三角测量规X》 GB/T 23236-2009；《数字航空摄影测量控制测量规X》CH/T 3006-2011；《数字航空摄影测量测图规X 第一部分：1:500 1:1000 1:2000数字高程模型数字正射影像图数字线划图》 CH/T 3007.1-20114 / 76《1:500、1:1000、1：2000外业数字测图技术规程》 GB/T 14912-20052.2.3 检验与测试标准《测绘成果质量检查与验收》 GB/T 24356-2009《数字测绘成果质量检查与验收》 GB/T 18316—2008；《数字测绘成果质量要求》 GB/T 17941-2008《1:500、1:1000、1:2000地形图质量检验技术规程》 CH/T 1020-20102.2.4 成果与服务标准《基础地理信息数字成果 1:500 1:1000 1:2000数字线划图》CH/T 9008.1-2010 《基础地理信息标准数据基本规定》 GB 21139-2007《基础地理信息数字产品元数据》 CH/T 1007-20012.2.5 管理标准《测绘技术设计规定》 CH/T 1004-2005《测绘技术总结编写规定》 CH/T 1001-2005《测绘作业人员安全规X》 CH 1016-20082.2.6 其他测绘合同通过甲方批准的项目技术设计书国家或地方政府部门颁布的法律、法规5 / 762.3技术指标和规格2.3.1数学基础2.3.1.1 坐标系统平面坐标系统：2.3.1.2 高程基准xx高程基准。
2.3.1.3 成图比例成图比例尺：1:500。
2.3.2 DLG分幅与编号2.3.3基本等高距基本等高距要求：本测区大多为丘陵地形，一般情况下按0.5m等高距表示，个别图幅的丘陵地如0.5m等高线过密，影响图面表达时，可按1米等高距表示，同一图幅应采用一种等高距。
地形类别划分如下表所示。
地形类别划分表2.3.4 成果基本内容及格式（1）数字线划图（DLG）数据为全要素数据，包含有定位基准、水系、居民地及设施、交通、6 / 76管线、境界与政区、地貌、植被与土质等要素内容。
格式为DWG格式。
（2）数据库采用Oracle 10g+ArcSDE，空间数据与属性数据集成在Oracle数据库中,使用ArcSDE统一管理。
2.3.5成果数据精度2.3.5.1 像控点和空三精度要求（1）像控点精度要求像控点对最近基础控制点的平面位置中误差不应超5cm，相对临近像控点点位中误差不超过15cm。
像控点对最近基础控制点的高程中误差平地不应超过基本等高距的1/10，丘陵地不应超过基本等高距的1/8，山地、高山地不应超过基本等高距的1/6。
（2）空三加密精度要求内业加密点对附近野外平面控制点的平面位置中误差以图上距离应符合下表规定。
平面位置中误差单位为毫米内业加密点对附近野外高程控制点的高程中误差实地不应大于下表规定。
高程中误差单位为米7 / 76阴影、摄影死角、森林、隐蔽等困难地区的内业加密点点位和高程中误差可分别按以上两表规定值放宽0.5倍。
2.3.5.2 数字线划图（DLG）（1）图上地物点相对于邻近平面控制点的点位中误差与邻近地物点的间距中误差应符合下表的规定（图上距离)。
平面精度表阴影、摄影死角、森林、隐蔽等困难地区的地物点点位中误差放宽0.5倍。
（2）城市建筑区和等高距为0.5m的平坦地区的高程注记点相对于邻近高程控制点的高程中误差应≤0.15m。
其他地区的高程精度应符合下表的规定：高程精度表8 / 76森林、隐蔽等困难地区的高程中误差放宽0.5倍。
（3）地物点平面和高程的最大误差为中误差的2倍。
（4）丘陵地高程注记点密度一般地区为图上每格网8～12个，平地及地形简单区域可适当放宽至1.5倍，山地、高山地应适当加密。
高程注记点应注记至厘米。
（5）相邻图幅几何图形与要素属性都必须严格接边。
2.4总体技术路线2.4.1总体技术路线包括如下步骤：1）确定更新X围。
利用2014年6月航摄成果，经拼接、粗纠正生成调绘DOM，然后与原图进行对比，确定变化区域。
再利用调绘DOM实地进行全面巡视，确定更新X围。
2）确定更新技术方法。
相对于原图，若实地地物、地貌性质和属性发生较大变化，但与调绘DOM一致，则采用全数字摄影测量法进行更新。
相对于原图，若实地地物、地貌性质和属性发生变化较小，或者实地发生变化且与调绘DOM不一致，则采用全野外数字测图进行更新。
3）更新测绘。
采用全数字摄影测量或者全野外数字测图方法实施更新。
4）地形图编辑与入库。
通过采用XXXX软件，完成变化区域内外业采集数据的制作与编辑工作，形成本项目成果数据库。
9 / 76总体技术路线如下图所示：10 / 76图2-2总体技术路线图2.4.2遵循的原则2.4.2.1充分利用航摄成果2.4.2.2充分利用已有资料2.4.2.3充分利用新技术新设备2.5 更新X围和技术方法确定2.5.1确定更新X围2.5.2更新方法的确定2.5.2.1出现下列情况时，宜进行重测更新：原图内的地物要素变化率超过40%。
2.5.2.2出现下列情况之一时，宜进行修测更新：1）地物要素变化率超过10%，但小于40%；2）原图内某种重要地物位置发生变化。
2.5.3更新技术方法的确定相对于原图，若实地地物、地貌性质和属性发生较大变化，但与调绘DOM（数字正射影像图）一致，则采用全数字摄影测量法进行更新。
相对于原图，若实地地物、地貌性质和属性发生变化较小，或者实地发生变化且与调绘DOM不一致，则采用全野外数字测图进行更新。
12 / 76巡视应遵循实事求是的原则，对测区内每个角落走到、看到，在完成全面巡视的基础上，对重点区域实施重点巡视，确保建成区巡视到位，其为重点更新对象。
2.6全数字摄影测量将拼接、粗纠正生成的调绘DOM与原图进行比对，结合实地巡视，相对于原图，若实地地物、地貌性质和属性发生较大变化，但与调绘DOM一致，则采用全数字摄影测量法进行更新。
全数字摄影测量法更新，外业作业流程如下图所示：13 / 762.6.1像控测量2.6.1.1像片控制点选点像片控制点应满足下列条件：1）像片控制点点位一般应布设在航向及旁向六片或五片重叠X围内。
2）像片控制点的选取，其目标影像应清晰、易于判别，当目标与其它像片条件矛盾时，着重考虑目标条件。
3）像片控制点应选在旁向重叠中线附近，离开方位线不小于3cm(23 cm×23 cm像幅)，当旁向重叠过大时应分别布点。
因旁向重叠过小时，两点裂开的垂直距离在像片上一般应小于1cm，困难时不应大于2cm。
4）航线两端的上下对点，应选在通过像主点且垂直于方位线的直线上，相互偏离一般不应超过半条基线，最大不应超过1条基线。
全野外布点点位偏离该线不大于1 cm，最大不大于1.5 cm。
5）像控点距像片边缘一般不小于1.5cm(23 cm×23 cm像幅)，距各类像片标志不小于1mm。
6）区域网四周控制点要能控制测绘面积，遇自由图边应布于图廓线外4mm以上。
2.6.1.2像片控制点的布设像控点采用区域网布设方案，遇平地、落水等特殊情况时采用全野外布点。
像控点均布设成平高点。
2.6.1.2.1区域网布点区域网划分综合考虑成图比例尺、航摄比例尺、航摄分区、地形条件、图幅分布等情况，选15 / 76择最优方案，力求图形呈方形或矩形。
区域网的划分和布点以能满足空中三角测量精度为原则。
区域网的大小和像控点之间跨度主要依据成图精度、航摄资料参数及对系统误差的处理等因素确定。
（1）区域网内不应包括有像片重叠不附合要求的航线和像对，不应有大片云影、阴影等影响内业加密建网连接的像对。
（2）平面网和平高网的航线跨度、控制点间基线数不超过下表规定；平地、丘陵地平高点应采用全野外布点。
（3）区域网的控制点可根据下列情况布设：1）当区域网用于加密平面控制点时，可沿周边布设6个或8个平高点，布设方案如图2-4、图2-5所示：16 / 76图2-4：区域网布点法1 图2-5：区域网布点法22）当区域网用于加密平高控制点时，可沿周边布设6个或8个平高点，成图的定向点高程宜采用全野外布点，采用内业加密时，其跨度应为2～4条基线，布点方法图2-6所示：图2-6：区域网布点法33）当受地形条件限制时，可采用不规则区域网布点：应在凸出处布平高点，凹进处布高程点，当凹角点与凸角点之间距离超过两条基线时，在凹角处应布平高点。
（4）卫星定位辅助光束法区域网平差像控点布设方案应符合下列规定：规则区域网可采用四角两边或四角两线法；采用四角两边法时，应在区域网的四角各布设一个平高控制点，并应在区域网两端垂直于航线方向的旁向重叠中线附近各布设一个高程控制点；采用四角两线法时，应在区域网四角各布设一个平高控制点，并应在区域网两端垂直于航线方向敷设两条构架航线；不规则区域网像控点布设应在区域网周边增设像控点，并宜在凸角转折处布设平高控制点，当凹角转折处为一条基线时，应布设高程控制点，当凹角转折处为一条以上基线时，应布设平高控制点；17 / 7618 /76四角两边法 四角两线法不规则区域网布点法图2-7：采用卫星定位辅助光束法区域网布点略图▲—平高控制点； —测图航线；●—高程控制点； —构架航线；针对数码航摄实际情况,应考虑空三加密软件的特点和过去类似工程的经验，可将整个测区按照地形、面积分成几个加密区，作为相对独立的子区域按照区域网方案布设像控点。
