人体红外感应AS081

人体红外线感应原理
人体红外线感应是一种基于红外线技术的人体检测技术。

它利用人体发出的红外线辐射来检测人体的存在或活动。

人体发出的红外线主要来自于人体的热能，因为人体温度通常比周围环境温度高。

人体红外线感应设备通常由红外线传感器、信号处理器和控制器等部件组成。

红外线传感器是其中最重要的部件，它能够感受到人体发出的红外线，并将其转化为电信号。

信号处理器会对传感器采集到的信号进行处理和分析，以判断是否存在人体的活动。

控制器会根据信号处理器的分析结果，控制相关设备的运行，如自动开关灯、自动开关门等。

人体红外线感应原理主要是基于人体和周围环境的温差。

人体发出的红外线波长主要在8-14微米范围内，而这个波长范围
是传感器最敏感的范围。

当人体进入传感器的侦测范围内时，传感器会感受到人体发出的红外线，并将其转化为电信号。

由于传感器是由特殊材料制成的，它能够通过对红外线的吸收来产生电信号。

信号处理器会对传感器采集到的电信号进行放大和滤波等处理，以提高信号的质量和准确度。

然后，它会将处理后的信号与预设的阈值进行比较。

如果处理后的信号超过了阈值，信号处理器会判定为有人体存在，并发送信号给控制器。

控制器接收到信号后，会根据信号的内容来控制相关设备的运行。

人体红外线感应技术被广泛应用于各种领域，比如安防领域、
智能家居系统、自动化设备等。

它具有灵敏度高、实时性强、误报率低等优点，能够有效地检测人体的存在或活动，提高设备的自动化程度和安全性能。

人体红外感应开关自然界中，任何高于绝对温度（- 273度）时物体都将产生红外光谱，不同温度的物体，其释放的红外能量的波长是不一样的。

人体红外感应开关就是采用这一原理制成的，它是一种被动红外探测开关。

在被动红外探测器中有两个关键性的元件，一个是热释电红外传感器(PIR)，它能将波长为8一12um之间的红外信号变化转变为电信号，并能对自然界中的白光信号具有抑制作用，因此在被动红外探测器的警戒区内，当无人体移动时，热释电红外感应器感应到的只是背景温度，当人体进人警戒区，通过菲涅尔透镜，热释电红外感应器感应到的是人体温度与背景温度的差异信号，因此，红外探测器的红外探测的基本概念就是感应移动物体与背景物体的温度的差异。

另外一个器件就是菲涅尔透镜，菲涅尔透镜有两种形式，即折射式和反射式。

菲涅尔透镜作用有两个:一是聚焦作用，即将热释的红外信号折射（反射）在PIR上，第二个作用是将警戒区内分为若干个明区和暗区，使进入警戒区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化的电信号。

人体热释电红外传感器：人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是探测人体发射的10UM左右的红外线而进行工作的。

人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能触发开关动作。

当有人进入开关感应范围时，专用传感器探测到人体红外光谱的变化，开关自动接通负载，人不离开感应范围，开关将持续接通；人离开后或在感应区域内无动作，开关延时（时间可调TIME 5-120秒）自动关闭负载。

红外感应开关感应角度120度，距离7-10米，延时时间可调。

感应红外线的半导体元件产生飘移电荷，形成微弱电流，经过放大电路，联动继电器或可控硅开关。

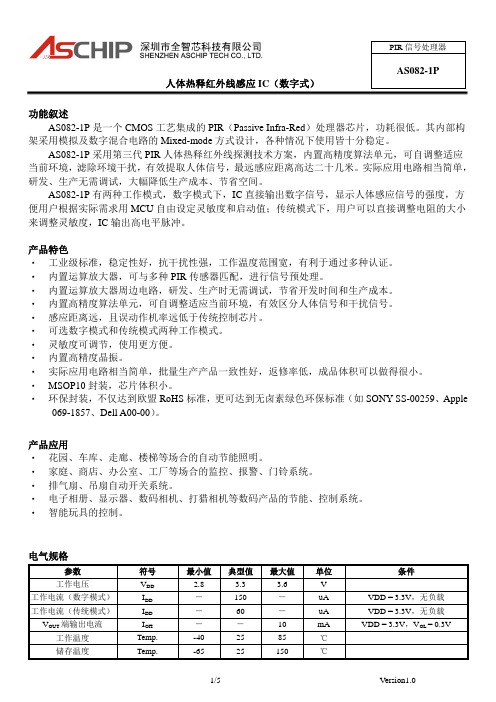

人体热释红外线感应IC（数字式）功能叙述AS082-1P是一个CMOS工艺集成的PIR（Passive Infra-Red）处理器芯片，功耗很低。

其内部构架采用模拟及数字混合电路的Mixed-mode方式设计，各种情况下使用皆十分稳定。

AS082-1P采用第三代PIR人体热释红外线探测技术方案，内置高精度算法单元，可自调整适应当前环境，滤除环境干扰，有效提取人体信号，最远感应距离高达二十几米。

实际应用电路相当简单，研发、生产无需调试，大幅降低生产成本、节省空间。

AS082-1P有两种工作模式，数字模式下，IC直接输出数字信号，显示人体感应信号的强度，方便用户根据实际需求用MCU自由设定灵敏度和启动值；传统模式下，用户可以直接调整电阻的大小来调整灵敏度，IC输出高电平脉冲。

产品特色‧工业级标准，稳定性好，抗干扰性强，工作温度范围宽，有利于通过多种认证。

‧内置运算放大器，可与多种PIR传感器匹配，进行信号预处理。

‧内置运算放大器周边电路，研发、生产时无需调试，节省开发时间和生产成本。

‧内置高精度算法单元，可自调整适应当前环境，有效区分人体信号和干扰信号。

‧感应距离远，且误动作机率远低于传统控制芯片。

‧可选数字模式和传统模式两种工作模式。

‧灵敏度可调节，使用更方便。

‧内置高精度晶振。

‧实际应用电路相当简单，批量生产产品一致性好，返修率低，成品体积可以做得很小。

‧MSOP10封装，芯片体积小。

‧环保封装，不仅达到欧盟RoHS标准，更可达到无卤素绿色环保标准（如SONY SS-00259、Apple 069-1857、Dell A00-00）。

产品应用‧花园、车库、走廊、楼梯等场合的自动节能照明。

‧家庭、商店、办公室、工厂等场合的监控、报警、门铃系统。

‧排气扇、吊扇自动开关系统。

‧电子相册、显示器、数码相机、打猎相机等数码产品的节能、控制系统。

‧智能玩具的控制。

电气规格参数符号最小值典型值最大值单位条件工作电压V DD 2.8 3.3 3.6 V —工作电流（数字模式）I DD－150 －uA VDD = 3.3V，无负载工作电流（传统模式）I DD－60 －uA VDD = 3.3V，无负载V OUT端输出电流I OH－－10 mA VDD = 3.3V，V OL = 0.3V 工作温度Temp. -40 25 85 ℃—储存温度Temp. -65 25 150 ℃—人体热释红外线感应IC （数字式）IC 内部方框图管脚排列AS082-1P MSOP10人体热释红外线感应IC （数字式）管脚描述管脚号符号功能描述1 OUT 控制信号输出端。

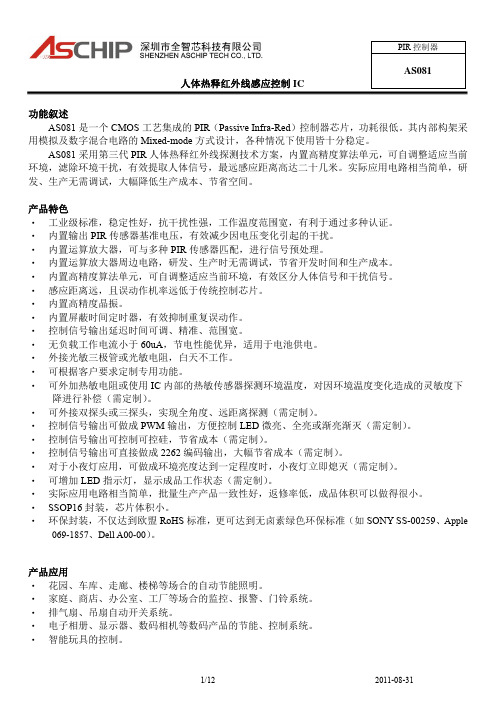

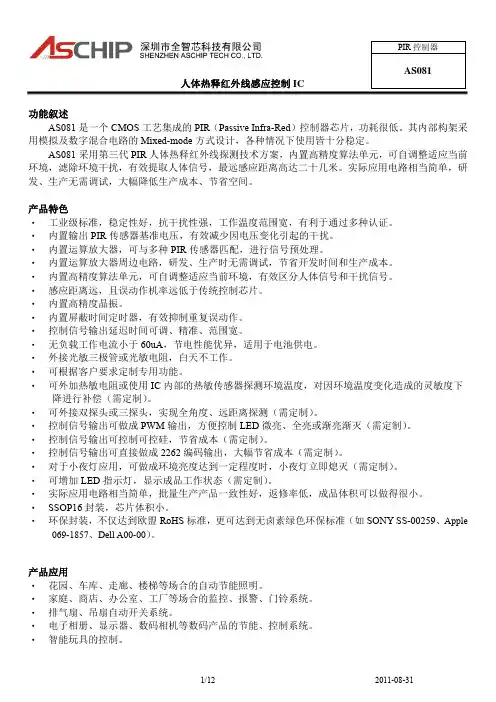

人体热释红外线感应控制IC功能叙述AS081是一个CMOS工艺集成的PIR（Passive Infra-Red）控制器芯片，功耗很低。

其内部构架采用模拟及数字混合电路的Mixed-mode方式设计，各种情况下使用皆十分稳定。

AS081采用第三代PIR人体热释红外线探测技术方案，内置高精度算法单元，可自调整适应当前环境，滤除环境干扰，有效提取人体信号，最远感应距离高达二十几米。

实际应用电路相当简单，研发、生产无需调试，大幅降低生产成本、节省空间。

产品特色‧工业级标准，稳定性好，抗干扰性强，工作温度范围宽，有利于通过多种认证。

‧内置输出PIR传感器基准电压，有效减少因电压变化引起的干扰。

‧内置运算放大器，可与多种PIR传感器匹配，进行信号预处理。

‧内置运算放大器周边电路，研发、生产时无需调试，节省开发时间和生产成本。

‧内置高精度算法单元，可自调整适应当前环境，有效区分人体信号和干扰信号。

‧感应距离远，且误动作机率远低于传统控制芯片。

‧内置高精度晶振。

‧内置屏蔽时间定时器，有效抑制重复误动作。

‧控制信号输出延迟时间可调、精准、范围宽。

‧无负载工作电流小于60uA，节电性能优异，适用于电池供电。

‧外接光敏三极管或光敏电阻，白天不工作。

‧可根据客户要求定制专用功能。

‧可外加热敏电阻或使用IC内部的热敏传感器探测环境温度，对因环境温度变化造成的灵敏度下降进行补偿（需定制）。

‧可外接双探头或三探头，实现全角度、远距离探测（需定制）。

‧控制信号输出可做成PWM输出，方便控制LED微亮、全亮或渐亮渐灭（需定制）。

‧控制信号输出可控制可控硅，节省成本（需定制）。

‧控制信号输出可直接做成2262编码输出，大幅节省成本（需定制）。

‧对于小夜灯应用，可做成环境亮度达到一定程度时，小夜灯立即熄灭（需定制）。

‧可增加LED指示灯，显示成品工作状态（需定制）。

‧实际应用电路相当简单，批量生产产品一致性好，返修率低，成品体积可以做得很小。

人体红外感应器工作原理人体红外感应器（Passive Infrared Sensor，简称PIR）是一种用于检测人体活动的电子设备。

它通过感知人体释放的红外辐射来触发警报、自动灯光等。

人体红外感应器的工作原理基于热能的传播和红外辐射的特性。

红外探测器是人体红外感应器的核心部件。

其工作原理基于人体活动时产生的热量。

传感器中通常采用焦平面阵列（Focal Plane Array）来接收红外辐射，并将其转换为电信号。

焦平面阵列包含许多微小的探测器，每个探测器都能识别特定的红外辐射。

当有人体活动时，人体散发的红外辐射会被一些探测器所感知。

信号处理电路用于处理从红外探测器获取的电信号。

首先，信号处理电路会放大电信号以提高探测器的灵敏度。

然后，该电路会进行滤波和阈值处理，以确保只有人体活动能够触发感应器。

滤波是为了排除其他热源（如宠物等）产生的干扰信号。

阈值处理是为了设置一个合适的触发门限，只有高于门限的红外辐射才会被识别为有效的人体活动。

输出电路负责将感应器的输出信号转换为可控制设备的电信号。

当有人体活动时，感应器将通过输出电路向外部设备发送一个高电平信号，控制警报、自动灯光等的开启。

当没有人体活动时，感应器输出一个低电平信号，关闭相应的设备。

需要注意的是，人体红外感应器对红外辐射的感知是被动的，不会主动发射红外辐射。

它只能感知红外辐射的变化，例如人体的出现或消失。

因此，人体红外感应器非常节能，因为它只在需要时工作。

总结起来，人体红外感应器通过感知人体释放的红外辐射来触发警报、自动灯光等。

其工作原理基于热能的传播和红外辐射的特性。

红外探测器接收人体散发的红外辐射，并将其转换为电信号。

信号处理电路对电信号进行放大、滤波和阈值处理。

输出电路将感应器的输出信号转换为可控制设备的电信号。

这种工作方式使得人体红外感应器能够以高效、节能的方式检测人体活动。

人体红外传感器的原理1. 引言嘿，大家好！今天我们来聊聊一种神奇的小东西，叫做“人体红外传感器”。

你可能在很多地方见过它，比如在自动门、安防系统，甚至是智能家居中。

它们就像是家里的“看门狗”，无时无刻不在监视着周围的动静。

那它们到底是怎么工作的呢？今天就让我们一起“挖掘”一下这个话题！2. 什么是红外传感器？2.1 首先，红外传感器是一种能探测热量的设备。

你没听错，它主要是通过感知物体发出的红外线来判断是否有物体存在。

简单来说，所有的物体只要温度高于绝对零度，都会辐射出红外线。

你我都在发热，所以这玩意儿就能“看见”我们。

2.2 想象一下，夏天的午后，太阳的热量炙烤着大地，甚至连小狗在地上打滚的声音都能传到你耳边。

红外传感器就像个超级灵敏的“热敏感器”，能捕捉到你走进它的“视线”范围内的热量，并立即做出反应。

听起来是不是很酷？3. 工作原理3.1 说到工作原理，这就有点技术活儿了，但别担心，我会用简单易懂的方式来告诉你。

红外传感器通常包含两个主要部分：一个是“探测器”，另一个是“信号处理电路”。

探测器会感应到周围的红外线变化，当你走近时，传感器会检测到你发出的热量。

3.2 一旦探测器“嗅”到你的热量，它就会把这个信号发送给信号处理电路。

这个电路就像是一个聪明的指挥官，立刻分析这个信号，并决定下一步行动。

比如，如果它检测到你靠近，它可能就会触发自动灯光，或者让门自动打开，真的是“妙手回春”！4. 应用场景4.1 那么，红外传感器究竟用在哪里呢？其实，它的应用真的是广泛得很。

从家庭安全到商业用途，它的身影无处不在。

比如，在商场的自动门上，只要你走到门口，门就会像个绅士一样，自动为你开启，省得你还要费劲去推门，真是“人性化”呀。

4.2 在家里，红外传感器也大显身手。

比如智能家居系统中的灯光控制，晚上你进屋的时候，灯光会自动亮起，简直是“贴心小棉袄”。

而且，它还可以用在安防监控中，检测到有人靠近时，立即发出警报，保证你的家安全无忧。

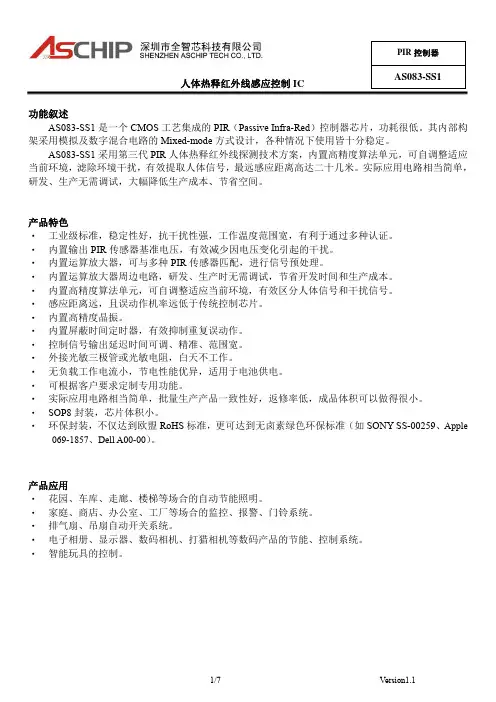

AS083-SS1人体热释红外线感应控制IC功能叙述AS083-SS1是一个CMOS工艺集成的PIR（Passive Infra-Red）控制器芯片，功耗很低。

其内部构架采用模拟及数字混合电路的Mixed-mode方式设计，各种情况下使用皆十分稳定。

AS083-SS1采用第三代PIR人体热释红外线探测技术方案，内置高精度算法单元，可自调整适应当前环境，滤除环境干扰，有效提取人体信号，最远感应距离高达二十几米。

实际应用电路相当简单，研发、生产无需调试，大幅降低生产成本、节省空间。

产品特色‧工业级标准，稳定性好，抗干扰性强，工作温度范围宽，有利于通过多种认证。

‧内置输出PIR传感器基准电压，有效减少因电压变化引起的干扰。

‧内置运算放大器，可与多种PIR传感器匹配，进行信号预处理。

‧内置运算放大器周边电路，研发、生产时无需调试，节省开发时间和生产成本。

‧内置高精度算法单元，可自调整适应当前环境，有效区分人体信号和干扰信号。

‧感应距离远，且误动作机率远低于传统控制芯片。

‧内置高精度晶振。

‧内置屏蔽时间定时器，有效抑制重复误动作。

‧控制信号输出延迟时间可调、精准、范围宽。

‧外接光敏三极管或光敏电阻，白天不工作。

‧无负载工作电流小，节电性能优异，适用于电池供电。

‧可根据客户要求定制专用功能。

‧实际应用电路相当简单，批量生产产品一致性好，返修率低，成品体积可以做得很小。

‧SOP8封装，芯片体积小。

‧环保封装，不仅达到欧盟RoHS标准，更可达到无卤素绿色环保标准（如SONY SS-00259、Apple 069-1857、Dell A00-00）。

产品应用‧花园、车库、走廊、楼梯等场合的自动节能照明。

‧家庭、商店、办公室、工厂等场合的监控、报警、门铃系统。

‧排气扇、吊扇自动开关系统。

‧电子相册、显示器、数码相机、打猎相机等数码产品的节能、控制系统。

‧智能玩具的控制。

AS083-SS1人体热释红外线感应控制ICIC内部方框图Array管脚排列AS083 SOP8人体热释红外线感应控制ICAS083-SS1管脚定义管脚号符号功能描述1 VDD 电源正极2 PVDD 2.4V 供电引脚3 PIR PIR 探头信号输入引脚。

人体红外传感器的原理人体红外传感器是一种广泛应用于安防监控、自动照明和智能家居等领域的传感器，通过探测人体的红外辐射来实现对人体活动的监测和识别。

其原理是基于人体特有的红外辐射特征，通过传感器将红外辐射转化为电信号，从而实现对人体活动的感知和探测。

人体红外传感器的工作原理主要包括红外辐射感应、信号处理和输出控制三个方面。

首先是红外辐射感应。

人体的热能是通过红外辐射的方式传播的，因此人体在运动过程中会释放出红外辐射。

人体红外传感器内部搭载了红外探测器，它可以感知人体周围的红外辐射，当有人体活动时，红外辐射将被探测器所感知。

其次是信号处理。

一旦传感器感知到人体的红外辐射，就会将其转化为电信号。

这些电信号经过传感器内置的信号处理电路进行放大、滤波和处理，以确保信号的准确性和稳定性。

信号处理的作用是消除干扰信号，提高感知的准确度和可靠性。

最后是输出控制。

经过信号处理后的电信号将传输到输出控制电路，输出控制电路根据电信号的大小和变化来判断人体活动的位置、速度和方向，并最终输出相应的控制信号。

这些控制信号可以用来触发报警系统、控制灯光开关、调节空调温度，甚至与智能家居系统相连，实现智能化的人体活动监测和控制。

总的来说，人体红外传感器的原理是通过感知人体周围的红外辐射，将其转化为电信号并进行信号处理，最终输出相应的控制信号，从而实现对人体活动的监测和识别。

它利用了人体自身具有的特征，通过科学的技术手段将其转化为可以被电子设备所理解和处理的信号，从而实现了对人体活动的智能感知和控制。

人体红外传感器的原理基于红外辐射的特性，红外辐射是人体在运动过程中释放的一种电磁波辐射，其波长长于可见光，但短于微波。

这种红外辐射可以穿透一些薄的材料，而且其强度与物体的温度有关，因此可以通过探测物体周围的红外辐射来实现对物体的活动监测和识别。

在人体红外传感器中，常用的红外探测器包括有源式红外探测器和无源式红外探测器。

有源式红外探测器是利用人体本身的热辐射作为能源，通过感应人体的红外辐射来实现对人体活动的监测，其优点是不受环境温度影响，适用于室内和室外环境；而无源式红外探测器则是通过感应周围的红外辐射来实现对人体活动的监测，其优点是能够探测到更远距离的目标，适用于需要长距离监测的场合。

人体红外传感器1．概述人体红外传感器是用来检测人或动物身体上发出的红外辐射的模块，最大测量范围为6m。

如果有人在量程内运动，DO引脚将会输出有效信号，板上的蓝色LED会被点亮。

本模块接口是蓝色色标，说明是双数字接口，需要连接到主板上的蓝色标识的接口。

2. 技术规格●工作电压： 5V DC●工作温度: -20℃~ + 70℃●输出电压: 5 V /高电平,0 V /低电平●触发信号: 5 V /高电平●保持时间: 2秒●检测角度: 120度●检测距离: 最大6米●尺寸: 51 x 24 x 18 mm (长x宽x高)3.功能特性●模块上有电位器，可以调节灵敏度；●内部的双向鉴幅器可有效抑制干扰；●模块有两种工作模式，分为可重复触发和不可触发重复；●模块的白色区域是与金属梁接触的参考区域；●支持Arduino IDE编程, 并且提供运行库来简化编程；●支持mBlock图形化编程，适合全年龄用户；●使用RJ25接口连线方便；●模块化安装，兼容乐高系列；●配有接头支持绝大多数Arduino系列主控板。

4.引脚定义人体红外传感器模块有四个针脚的接头,每个针脚的功能如下表序号针脚介绍1 GND 地线2 5V 电源线3 Mode 检测模式设置引脚4 DO 数字信号输出引脚表 1 4-Pin 接口功能5.接线方式●RJ25连接由于人体红外传感器模块接口是蓝色色标，当使用RJ25接口时，需要连接到主控板上带有蓝色色标的接口。

以Makeblock Orion为例，可以连接到3，4，5，6号接口，如图图 1 人体红外传感器模块与Makeblock Orion连接图●杜邦线连接当使用杜邦线连接到Arduino Uno主板时，Mode 和 DO引脚需要链接到 DIGITAL（数字）引脚。

如下图所示图 2 人体红外传感器与 Arduino UNO 连接图6.编程指南●Arduino编程如果使用Arduino 编程，需要调用库Makeblock-Library-master 来控制人体红外传感器。

人体红外感应传感器原理人体红外感应传感器是一种常见的电子元件，广泛应用于安防系统、家电设备和自动化控制领域。

它能够侦测人体的红外辐射，进而实现自动开关、报警或其他智能功能。

本文将介绍人体红外感应传感器的原理及其工作过程。

一、人体红外辐射人体作为一个热体，会发出红外辐射。

红外辐射是一种电磁辐射，其波长介于可见光和微波之间。

人体的温度通常在36°C至37°C之间，此时大部分红外辐射的波长在8至12微米之间。

二、人体红外感应传感器利用红外辐射与物体之间的相互作用原理，实现红外信号的检测和转换。

其主要原理是基于感应元件——红外线传感器。

红外线传感器由感光元件和信号处理电路组成。

感光元件主要是由红外光电二极管和滤波器组成。

红外光电二极管能够感应到红外辐射，并将其转化为电信号。

当人体或其他物体进入红外感应传感器的监测范围时，感应元件会接收到物体所发出的红外辐射。

这些红外辐射会与感光元件产生相互作用，导致感光元件产生电流。

接着，信号处理电路会对这个电流进行增强、滤波和解码等处理。

最终产生一个输出信号。

三、人体红外感应传感器的工作过程人体红外感应传感器的工作过程一般可以分为下面几个步骤：1. 待命状态：传感器处于待命状态时，感应元件会不断地接收来自周围环境的红外辐射，并通过信号处理电路进行处理。

此时输出信号一般为低电平。

2. 监测触发：当有人或其他物体进入传感器的监测范围内时，感光元件会接收到物体所发出的红外辐射，并产生电流。

信号处理电路会对这个电流进行放大和处理。

当处理后的电信号达到设定的阈值时，输出信号将瞬间变为高电平。

3. 持续输出：感应元件仍然接收到物体所发出的红外辐射，并持续将其转化为电信号。

但是，此时输出信号已经保持在高电平状态。

只有当物体离开传感器的监测范围，一段时间内没有再次触发红外辐射时，输出信号才会恢复为低电平。

四、人体红外感应传感器应用1. 安防系统：人体红外感应传感器广泛应用于安防系统，如监控摄像头、入侵报警等。
