【CN209560887U】一种抗边缘冲击玻璃盖板【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920523794.8(22)申请日 2019.04.18(73)专利权人 江西晟威汽车零部件有限公司地址 331700 江西省南昌市进贤县工业园区(72)发明人 付聪　(74)专利代理机构 北京久维律师事务所 11582代理人 陈强(51)Int.Cl.B60J 5/04(2006.01)(54)实用新型名称一种车窗顶框加强板(57)摘要本实用新型公开了一种车窗顶框加强板，包括加强板本体，所述加强板本体的表面设置有槽体A，所述槽体A有四个，四个所述槽体A对称设置，所述槽体A大致为矩形，所述加强板本体的四角处设置有槽体B，所述槽体B为弧形，所述槽体A 和槽体B内均填充设置有加强筋，所述加强板本体的中部焊接有衬板，所述衬板与加强板本体上均设置有安装孔，且衬板与加强板本体上的安装孔相连通，所述加强板本体表面在每个槽体B的旁边均设置有连接杆，所述槽体A之间焊接有两个定位块，所述定位块上设置有贴合车窗顶框的凸起和凹槽，本实用新型设计合理，结构简单，具有较高的结构强度和连接强度。

权利要求书1页 说明书2页 附图1页CN 209870057 U 2019.12.31C N 209870057U权　利　要　求　书1/1页CN 209870057 U1.一种车窗顶框加强板，包括加强板本体(1)，其特征在于，所述加强板本体(1)的表面设置有槽体A(2)，所述槽体A(2)有四个，四个所述槽体A(2)对称设置，所述槽体A(2)大致为矩形，所述加强板本体(1)的四角处设置有槽体B(3)，所述槽体B(3)为弧形，所述槽体A(2)和槽体B(3)内均填充设置有加强筋(4)，所述加强板本体(1)的中部焊接有衬板(5)，所述衬板(5)与加强板本体(1)上均设置有安装孔(6)，且衬板(5)与加强板本体(1)上的安装孔(6)相连通，所述加强板本体(1)表面在每个槽体B(3)的旁边均设置有连接杆(7)。

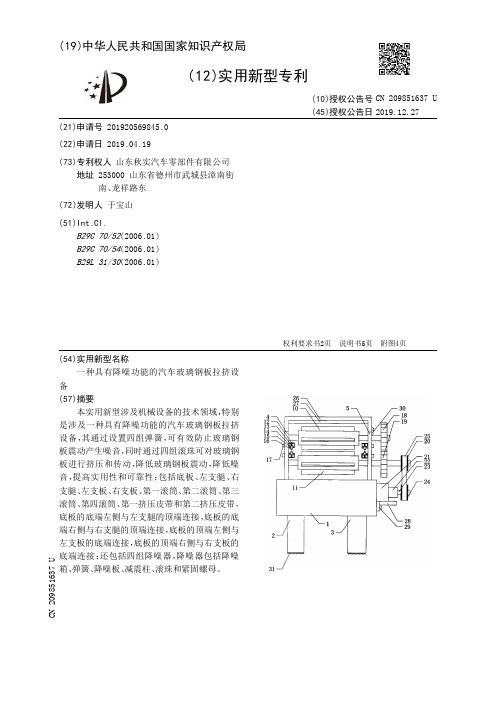

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920569845.0(22)申请日 2019.04.19(73)专利权人 山东秋实汽车零部件有限公司地址 253000 山东省德州市武城县漳南街南、龙祥路东(72)发明人 于宝山　(51)Int.Cl.B29C 70/52(2006.01)B29C 70/54(2006.01)B29L 31/30(2006.01)(54)实用新型名称一种具有降噪功能的汽车玻璃钢板拉挤设备(57)摘要本实用新型涉及机械设备的技术领域，特别是涉及一种具有降噪功能的汽车玻璃钢板拉挤设备，其通过设置四组弹簧，可有效防止玻璃钢板震动产生噪音，同时通过四组滚珠可对玻璃钢板进行挤压和传动，降低玻璃钢板震动，降低噪音，提高实用性和可靠性；包括底板、左支腿、右支腿、左支板、右支板、第一滚筒、第二滚筒、第三滚筒、第四滚筒、第一挤压皮带和第二挤压皮带，底板的底端左侧与左支腿的顶端连接，底板的底端右侧与右支腿的顶端连接，底板的顶端左侧与左支板的底端连接，底板的顶端右侧与右支板的底端连接；还包括四组降噪器，降噪器包括降噪箱、弹簧、降噪板、减震柱、滚珠和紧固螺母。

权利要求书2页 说明书5页 附图4页CN 209851637 U 2019.12.27C N 209851637U权　利　要　求　书1/2页CN 209851637 U1.一种具有降噪功能的汽车玻璃钢板拉挤设备，包括底板(1)、左支腿(2)、右支腿(3)、左支板(4)、右支板(5)、第一滚筒(6)、第二滚筒(7)、第三滚筒(8)、第四滚筒(9)、第一挤压皮带(10)和第二挤压皮带(11)，底板(1)的底端左侧与左支腿(2)的顶端连接，底板(1)的底端右侧与右支腿(3)的顶端连接，底板(1)的顶端左侧与左支板(4)的底端连接，底板(1)的顶端右侧与右支板(5)的底端连接，左支板(4)的右端上部前侧、上部后侧、下部前侧和下部后侧均可转动设置有第一转动轴，第一滚筒(6)、第二滚筒(7)、第三滚筒(8)和第四滚筒(9)均位于左支板(4)与右支板(5)之间，四组第一转动轴的右端分别穿过第一滚筒(6)、第二滚筒(7)、第三滚筒(8)和第四滚筒(9)并与右支板(5)左端可转动连接，四组第一转动轴分别与第一滚筒(6)、第二滚筒(7)、第三滚筒(8)和第四滚筒(9)固定连接，左支板(4)右端后侧两组第一转动轴的右端均穿过右支板(5)并伸出至右支板(5)右端外界，第一滚筒(6)与第二滚筒(7)通过第一挤压皮带(10)可同步转动，第三滚筒(8)与第四滚筒(9)通过第二挤压皮带(11)可同步转动；其特征在于，还包括四组降噪器，四组降噪器分别对称安装在左支板(4)的右端中部和右支板(5)的左端中部，左支板(4)右端中部两组降噪器之间缝隙与右支板(5)左端中部两组降噪器之间缝隙均与玻璃钢板厚度对应，降噪器包括降噪箱(12)、弹簧(13)、降噪板(14)、减震柱(15)、滚珠(16)和紧固螺母(17)，降噪箱(12)的左端与左支板(4)右端中部贴紧，降噪箱(12)的内部设置有第一腔体，第一腔体底端连通设置有限位口，弹簧(13)位于第一腔体内部，弹簧(13)的顶端与第一腔体顶端连接，弹簧(13)的底端与降噪板(14)的顶端连接，降噪板(14)的底端与减震柱(15)的顶端连接，减震柱(15)的底端穿过限位口并伸出至降噪箱(12)下方，减震柱(15)的底端与滚珠(16)的顶端可转动连接，左支板(4)的左端设置有左右贯穿的第一通孔，第一腔体的左端连通设置有第一螺纹孔，第一通孔与第一螺纹孔对应，紧固螺母(17)的右端通过第一通孔旋入至第一螺纹孔内。

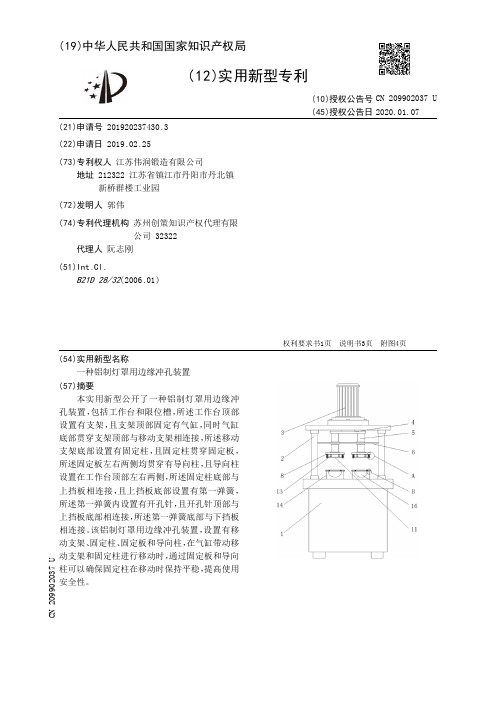

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920237430.3(22)申请日 2019.02.25(73)专利权人 江苏伟润锻造有限公司地址 212322 江苏省镇江市丹阳市丹北镇新桥群楼工业园(72)发明人 郭伟　(74)专利代理机构 苏州创策知识产权代理有限公司 32322代理人 阮志刚(51)Int.Cl.B21D 28/32(2006.01)(54)实用新型名称一种铝制灯罩用边缘冲孔装置(57)摘要本实用新型公开了一种铝制灯罩用边缘冲孔装置，包括工作台和限位槽，所述工作台顶部设置有支架，且支架顶部固定有气缸，同时气缸底部贯穿支架顶部与移动支架相连接，所述移动支架底部设置有固定柱，且固定柱贯穿固定板，所述固定板左右两侧均贯穿有导向柱，且导向柱设置在工作台顶部左右两侧，所述固定柱底部与上挡板相连接，且上挡板底部设置有第一弹簧，所述第一弹簧内设置有开孔针，且开孔针顶部与上挡板底部相连接，所述第一弹簧底部与下挡板相连接。

该铝制灯罩用边缘冲孔装置，设置有移动支架、固定柱、固定板和导向柱，在气缸带动移动支架和固定柱进行移动时，通过固定板和导向柱可以确保固定柱在移动时保持平稳，提高使用安全性。

权利要求书1页 说明书3页 附图4页CN 209902037 U 2020.01.07C N 209902037U权　利　要　求　书1/1页CN 209902037 U1.一种铝制灯罩用边缘冲孔装置，包括工作台（1）和限位槽（17），其特征在于：所述工作台（1）顶部设置有支架（2），且支架（2）顶部固定有气缸（3），同时气缸（3）底部贯穿支架（2）顶部与移动支架（4）相连接，所述移动支架（4）底部设置有固定柱（5），且固定柱（5）贯穿固定板（6），所述固定板（6）左右两侧均贯穿有导向柱（7），且导向柱（7）设置在工作台（1）顶部左右两侧，所述固定柱（5）底部与上挡板（8）相连接，且上挡板（8）底部设置有第一弹簧（9），所述第一弹簧（9）内设置有开孔针（10），且开孔针（10）顶部与上挡板（8）底部固定连接，所述第一弹簧（9）底部与下挡板（11）相连接，且下挡板（11）底部设置有缓冲套（12），所述开孔针（10）下端贯穿下挡板（11）和缓冲套（12），所述上挡板（8）和下挡板（11）之间设置有伸缩连杆（13），且伸缩连杆（13）设置在第一弹簧（9）之间，所述下挡板（11）下方设置有固定座（14），且固定座（14）固定在工作台（1）顶部，所述固定座（14）顶部设置有第二弹簧（15），且相邻的第二弹簧（15）之间设置有通孔（16），同时通孔（16）开设在固定座（14）顶部对角处，所述限位槽（17）开设在固定座（14）顶部中间。

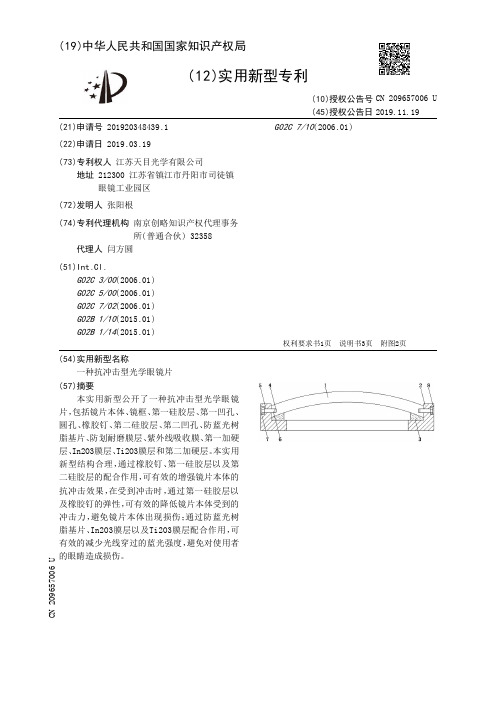

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920348439.1(22)申请日 2019.03.19(73)专利权人 江苏天目光学有限公司地址 212300 江苏省镇江市丹阳市司徒镇眼镜工业园区(72)发明人 张阳根　(74)专利代理机构 南京创略知识产权代理事务所(普通合伙) 32358代理人 闫方圆(51)Int.Cl.G02C 3/00(2006.01)G02C 5/00(2006.01)G02C 7/02(2006.01)G02B 1/10(2015.01)G02B 1/14(2015.01)G02C 7/10(2006.01)(54)实用新型名称一种抗冲击型光学眼镜片(57)摘要本实用新型公开了一种抗冲击型光学眼镜片，包括镜片本体、镜框、第一硅胶层、第一凹孔、圆孔、橡胶钉、第二硅胶层、第二凹孔、防蓝光树脂基片、防划耐磨膜层、紫外线吸收膜、第一加硬层、In2O3膜层、Ti2O3膜层和第二加硬层。

本实用新型结构合理，通过橡胶钉、第一硅胶层以及第二硅胶层的配合作用，可有效的增强镜片本体的抗冲击效果，在受到冲击时，通过第一硅胶层以及橡胶钉的弹性，可有效的降低镜片本体受到的冲击力，避免镜片本体出现损伤；通过防蓝光树脂基片、In2O3膜层以及Ti2O3膜层配合作用，可有效的减少光线穿过的蓝光强度，避免对使用者的眼睛造成损伤。

权利要求书1页 说明书3页 附图2页CN 209657006 U 2019.11.19C N 209657006U权　利　要　求　书1/1页CN 209657006 U1.一种抗冲击型光学眼镜片，其特征在于：包括镜框（2）以及嵌合在镜框（2）顶部的镜片本体（1），所述镜片本体（1）的底部边沿处通过第一硅胶层（3）与镜框（2）粘合连接，所述镜片本体（1）的四周开有若干个第一凹孔（4），所述镜框（2）的顶部内侧和镜框（2）的顶部外侧分别开有若干个圆孔（5）和若干个第二凹孔（8），所述第一凹孔（4）和圆孔（5）嵌合连接有橡胶钉（6），所述第二凹孔（8）内部设置有第二硅胶层（7）；所述镜片本体（1）包括防蓝光树脂基片（9）、设置在防蓝光树脂基片（9）顶部的In2O3膜层（13）以及设置在防蓝光树脂基片（9）底部的Ti2O3膜层（14），所述In2O3膜层（13）顶部设置第一加硬层（12），所述第一加硬层（12）顶部设置有紫外线吸收膜（11），所述紫外线吸收膜（11）顶部设置有防划耐磨膜层（10），所述Ti2O3膜层（14）的底部设置有第二加硬层（15）。

专利名称：一种防爆抗冲击夹层玻璃专利类型：实用新型专利
发明人：宋桂华
申请号：CN201822050065.3
申请日：20181206
公开号：CN209555087U
公开日：
20191029
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防爆抗冲击夹层玻璃，涉及玻璃领域，包括平行设置的两个超白玻璃，两个超白玻璃间通过高温高压固定有防爆膜，防爆膜内开设有多个缓冲腔。

针对现有技术存在抗冲击性能不足的问题，本实用新型通过在防爆膜内开设缓冲腔，一侧的超白玻璃受到冲击后，会将力传递给防爆膜，挤压其内部的缓冲腔，增强防爆膜的缓冲性能和形变幅度，从而提高超白玻璃的抗冲击性能，避免超白玻璃受外力冲击而损坏。

申请人：上海协达艺术装饰玻璃有限公司
地址：201515 上海市金山区金山卫镇建设路80号4厅52室
国籍：CN
更多信息请下载全文后查看。

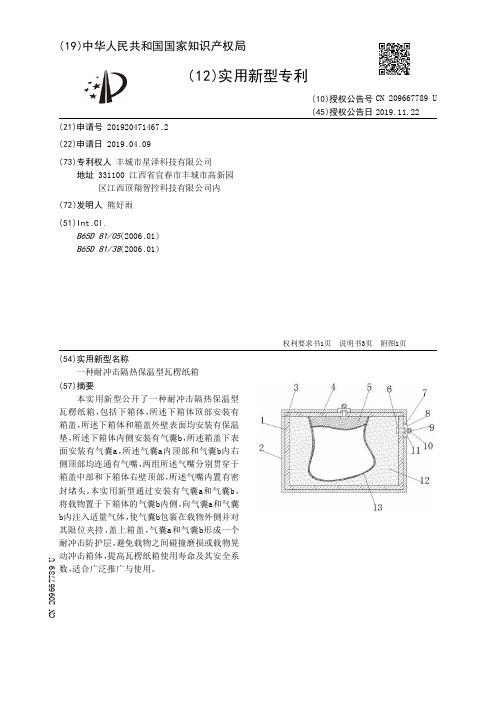

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920471467.2(22)申请日 2019.04.09(73)专利权人 丰城市星泽科技有限公司地址 331100 江西省宜春市丰城市高新园区江西顶翔智控科技有限公司内(72)发明人 熊好雨　(51)Int.Cl.B65D 81/05(2006.01)B65D 81/38(2006.01)(54)实用新型名称一种耐冲击隔热保温型瓦楞纸箱(57)摘要本实用新型公开了一种耐冲击隔热保温型瓦楞纸箱，包括下箱体，所述下箱体顶部安装有箱盖，所述下箱体和箱盖外壁表面均安装有保温垫，所述下箱体内侧安装有气囊b，所述箱盖下表面安装有气囊a，所述气囊a内顶部和气囊b内右侧顶部均连通有气嘴，两组所述气嘴分别贯穿于箱盖中部和下箱体右壁顶部，所述气嘴内置有密封堵头。

本实用新型通过安装有气囊a和气囊b，将载物置于下箱体的气囊b内侧，向气囊a和气囊b内注入适量气体，使气囊b包裹在载物外侧并对其限位夹持，盖上箱盖，气囊a和气囊b形成一个耐冲击防护层，避免载物之间碰撞磨损或载物晃动冲击箱体，提高瓦楞纸箱使用寿命及其安全系数，适合广泛推广与使用。

权利要求书1页 说明书3页 附图1页CN 209667789 U 2019.11.22C N 209667789U权　利　要　求　书1/1页CN 209667789 U1.一种耐冲击隔热保温型瓦楞纸箱，包括下箱体(1)，其特征在于：所述下箱体(1)顶部安装有箱盖(4)，所述下箱体(1)和箱盖(4)外壁表面均安装有保温垫(2)，所述下箱体(1)内侧安装有气囊b(12)，所述箱盖(4)下表面安装有气囊a(5)，所述气囊a(5)内顶部和气囊b (12)内右侧顶部均连通有气嘴(6)，两组所述气嘴(6)分别贯穿于箱盖(4)中部和下箱体(1)右壁顶部，所述气嘴(6)内置有密封堵头(11)，所述保温垫(2)靠近保护盖(8)的外侧开设有凹槽(7)且保护盖(8)位于凹槽(7)内中部。

专利名称：一种侧面防撞击的盖板玻璃
专利类型：实用新型专利
发明人：吴广剑,黄晓辉,乔传方,吴小三,仲云华申请号：CN201621034699.4
申请日：20160831
公开号：CN206164615U
公开日：
20170510
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种侧面防撞击的盖板玻璃，包括盖板玻璃(1)，所述盖板玻璃(1)上部中间位置设置有长条状的听筒槽(12)，所述盖板玻璃(1)下部中间位置设置有圆形的按键孔，所述盖板玻璃(1)左右两侧边设置有多个开口条(13)，所述开口条(13)沿所述盖板玻璃(1)侧边由上至下均匀设置，相邻两个开口条(13)之间设置有连接部(14)，所述连接部(14)呈微凸起状；所述开口条(13)外侧设置有边缘部(15)，所述边缘部(15)自开口条(13)向盖板玻璃(1)的边沿逐渐变薄。

在跌落时本实用新型边缘部将吸收所有冲击力保护连接部内侧的盖板玻璃主体部分。

申请人：金湖宇迪光学有限责任公司
地址：211600 江苏省淮安市金湖县经济开发区金水河西
国籍：CN
代理机构：苏州市中南伟业知识产权代理事务所(普通合伙)
代理人：李阳
更多信息请下载全文后查看。
