选修3-1第二章2.8多用电表一、教材分析“多用电表”是人教版高中物理选修3-1第二章第八节的内容，它是电流表、电压表改装学完后，研究欧姆表的改装问题，又是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。
二、教学目标1、知识目标(1)知道常用的电压表和电流表都是由小量程的电流表G(表头)改装而成的，了解电流表(表头)的原理，知道什么是电流表满偏电流和满偏电压；(2)理解表头改装成常用电压表和电流表的原理，会用万用表测量电路元件上的电压、电流、电阻等电学量；(3)会用多用表判断二极管的质量和极性等；(4) 会用多用表查找电路故障。
2、过程与方法(1)通过多用电表原理的分析过程，认识物理学分析、研究实际问题的方法；；(2)经历学会使用多用电表的探究过程，认识科学探究的意义，认识物理实验在物理学发展过程中的作用。
3、情感态度与价值观通过本节课的教学活动，要培养学生的应用意识，培养学生尊重客观事实、理论联系实际、实事求是的科学态度和人生观。
引导学生关心实际问题，获得成功的喜悦，立志于把所学物理知识应用到实际中去。
还要引导学生养成良好的生活习惯，爱护器材，节约能源。
三、教学重点难点重点：(1)将表头G改装成大量程电压表和电流表的原理，理解改装后电压表和电流表的量程的物理意义；(2)学会使用多用电表。
难点：(1)理解改装后电压表和电流表的量程的物理意义；(2)量程的选择。
（3）欧姆表刻度的确定四、学情分析1．知识基础分析：①掌握了闭合电路欧姆定律，并已熟练掌握了电路串并联的规律，会利用该定律列式求解相关问题。
②掌握了电流表改装成大量程电流表和电压表的原理和刻度方法。
2．学习能力分析：①学生的观察、分析能力不断提高，能够初步地、独立发现事物内在联系和一般规律的能力。
②具有初步的概括归纳总结能力、逻辑推力能力、综合分析能力。
多用电表的原理重/难点重点：欧姆表和单量程多用电表的制作原理。
难点：理解欧姆表和单量程多用电表的制作原理。
重/难点分析重点分析：本节内容是电流表、电压表改装学完后，研究欧姆表的改装问题，又是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，又能加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。
难点分析：本节课，从知识内容上看，主要是通过整合所学过的《闭合电路欧姆定律》知识，解决电流表改装成欧姆表的同时了解多用电表“多用”问题，学生这方面能力总体水平不高，而且学生差异很大，从教学内容上看，学生电流表改装也有众多迷惑。
所以，对学生出现的疑问或错误，要有充分的预想。
解决学生疑问和错误预案是：对共性、基础性的问题，引领学生分析讨论；对个性问题，进行个别辅导；对个别问题做好适当安排，为了不枝蔓教学，做适当回答。
突破策略一、复习回顾1.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?3.能否把电流表改装成直接测量电阻的欧姆表?设计意图：为组装成一块多功能表做铺垫。
练习：如图电源的电动势E= 1.5V,内阻r=0.5Ω,电流表满偏电流10 mAI ,g电流表电阻7.5Ω, A、B为接线柱。
(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？回路总电阻是多少？(2)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置?(3)如果把任意电阻R接在A、B间,电流表读数I与R的值有什么关系?（计算机拟合图象）（4）利用以上信息想一想能不能组装一台测电阻的仪器？设计意图：为改装欧姆表做铺垫。
实际操作改装过程，进行科学过程和方法的教育形成感性认识。
例1．一个用满偏电流3 mA的电流表改装而成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好在刻度盘的正中间，如果用它测量一个未知电阻时，指针在1 mA处，则被测电阻的阻值为( )A．1000ΩB．5000 ΩC．1500 ΩD．2000 Ω答案：A二、欧姆表欧姆表是根据闭合电路欧姆定律制作的，可直接读出电阻之值。
第二章 恒定电流第八节 多用电表---欧姆表的原理及使用教学目标一、知识目标：理解并掌握欧姆表的制作原理。
二、能力目标：动手操作，学会用欧姆表测量定值电阻。
三、德育目标：培养学生探索、发现，勇于创新的精神。
教学重点欧姆表的制作原理。
教学难点理解欧姆表的制作原理。
教学方法讲授法 演示法 教学用具多用电表 投影仪课时安排1课时教学过程引入新课:我们已经学习过把电流表改装成电压表和量程较大的电流表的原理，下面请同学们画出改装的原理图。
能否将电流表改装成测量电阻的欧姆表呢？----引入新课新课教学:学生在练习本上画出改装的原理图。
学生代表到黑板上画。
师生互动：对学生画的改装原理图进行点评。
例：图中电源的电动势1.5 V ，内阻0.5Ω，电流表满偏电流10mA ，电流表电阻7.5Ω，A 、B 为接线柱。
(1) 用导线使A 、B 短路，此时，应把可变电阻R 1调节为多少才能使电流表达到满偏电流？(2)调至满偏后保持R 1的值不变，在A 、B 间接入一个150Ω的定值电阻R 2，电流表指针指着何处？(3)如果A 、B 间接另一电阻R ，R 的值和电流表读数 I 有什么关系？通过以上计算同学们有何启发？如何将电流表转换成直接测量电阻的仪表？谈谈你的设想。
学生讨论，得出结论：将电流表的“10mA”刻度线标为“0Ω”，“5mA”刻度线标为“150Ω”，其它电流刻度按)(1505.1Ω-=IR 的规律转为电阻的标度，这样，电流表就改装成了直接测电阻的仪器。
总结：（投影）教材图2.8-2（如图所示）。
这就是一个最简单的欧姆表的电路原理图。
实际的欧姆表就是在这个原理的基础上制成的。
2、多用电表教师：将电压表、电流表、欧姆表组合在一起就成了多用电表。
（投影）教材图2.8-3和2.8-4（如图所示）。
图2.8-3分别表示电流表、欧姆表、电压表的电路示意图。
把它们组合在一起，在图2.8-4的基础上画出最简单得多用电表的电路，并说明转换测量功能。
![人教版高中物理选修3-1 2.8多用电表的原理课件(共22张PPT)[优秀课件资料]](https://img.taocdn.com/s1/m/6cfdf80d767f5acfa0c7cd2a.png)

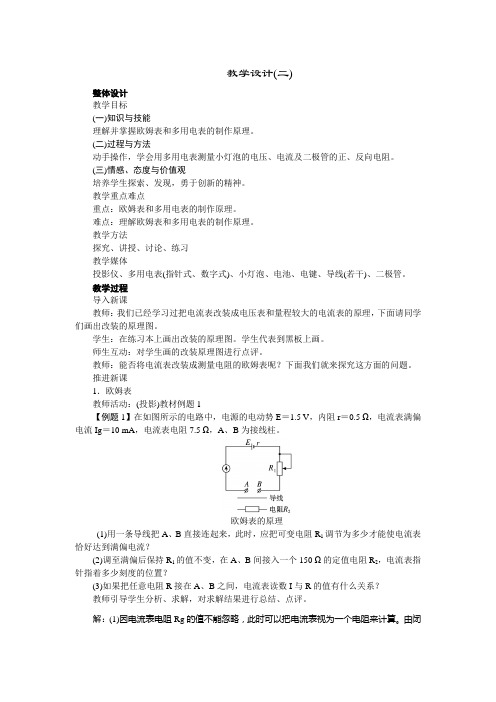

教学设计(二)整体设计教学目标(一)知识与技能理解并掌握欧姆表和多用电表的制作原理。
(二)过程与方法动手操作，学会用多用电表测量小灯泡的电压、电流及二极管的正、反向电阻。
(三)情感、态度与价值观培养学生探索、发现，勇于创新的精神。
教学重点难点重点：欧姆表和多用电表的制作原理。
难点：理解欧姆表和多用电表的制作原理。
教学方法探究、讲授、讨论、练习教学媒体投影仪、多用电表(指针式、数字式)、小灯泡、电池、电键、导线(若干)、二极管。
教学过程导入新课教师：我们已经学习过把电流表改装成电压表和量程较大的电流表的原理，下面请同学们画出改装的原理图。
学生：在练习本上画出改装的原理图。
学生代表到黑板上画。
师生互动：对学生画的改装原理图进行点评。
教师：能否将电流表改装成测量电阻的欧姆表呢？下面我们就来探究这方面的问题。
推进新课1．欧姆表教师活动：(投影)教材例题1【例题1】在如图所示的电路中，电源的电动势E＝1.5 V，内阻r＝0.5 Ω，电流表满偏电流Ig＝10 mA，电流表电阻7.5 Ω，A、B为接线柱。
欧姆表的原理(1)用一条导线把A、B直接连起来，此时，应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？(2)调至满偏后保持R1的值不变，在A、B间接入一个150 Ω的定值电阻R2，电流表指针指着多少刻度的位置？(3)如果把任意电阻R接在A、B之间，电流表读数I与R的值有什么关系？教师引导学生分析、求解，对求解结果进行总结、点评。
解：(1)因电流表电阻Rg的值不能忽略，此时可以把电流表视为一个电阻来计算。
由闭合电路欧姆定律，有I g ＝ER g ＋r ＋R 1从中解出可变电阻R 1的值 R 1＝EI g－R g －r＝(1.50.01－7.5－0.5) Ω ＝142 Ω这表示，当两个接线柱直接连到一起，且表头指针恰好满偏时，可变电阻R 1的值为142 Ω。
(2)保持可变电阻R 1的值不变，把R 2＝150 Ω接在A 、B 之间，设这时电流表读数为I 2，由闭合电路欧姆定律I 2＝ER g ＋r ＋R 1＋R 2＝ 1.57.5＋0.5＋142＋150 A ＝0.005 A ＝5 mA这表示，接入R 2后，电表指在“5 mA ”刻度的位置。
多用电表教材分析“多用电表”是人教版高中物理选修3-1第二章第八节的内容，它是电流表、电压表改装学完后，研究欧姆表的改装问题，又是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。
【教学目标】（一）知识与技能1．了解多用电表的性能，知道多用电表的原理。
2．掌握电阻档（欧姆表）的原理，即利用闭合电路欧姆定律方法测量电阻的阻值。
3．学会应用多用电表测量电压、电流和电阻。
（二）过程与方法1．通过对欧姆表原理的分析，提高学生综合应用知识解决问题的能力。
2．通过应用多用电表测量电阻和电压，培养学生的动手实践能力。
（三）情感、态度与价值观运用多用电表进行一定的探究活动，提高学生应用物理知识解决实际问题的能力。
教学过程（一）情景引入、展示目标知识回顾：我们学习了电流计改装为大量程电流表、电压表。
我们先一起回顾一下是怎么改装的？现在我想通过一个电表直接对电阻进行测量，有以下仪器，你能帮我设计一个实验完成我的心愿吗？电流计（满偏电流为10mA、电流表电阻7.5Ω）、滑动变阻器、电源（电源的电动势E=1.5V,内阻r=0.5Ω）、导线若干。
提示：1、设计电路时，我们要明白用哪两端测电阻。
2、如果改装为欧姆表的话，零刻度线在左端还是在右端？3、改装后欧姆表的内阻为多少？（二）合作探究、精讲点播2、电流 ---- 电阻R10mA-----------0 Ω 8mA -----------37.5Ω 6mA -----------100Ω 4mA ---------- 225Ω 2mA ---------- 600Ω 0mA ---------- ∞Ω（二)表头刻度盘510 15 ΩΩ20 30 40 50100 200 500 ∞1K电阻R1、零刻度在右边，左边为无限大2、刻度不均匀，左边密、右边稀疏 (三）读数:表针示数乘以量程挡位数 （四）量程挡位的选择1、原则：使指针指在中间刻度附近2、指针偏角太小，应换高挡位；指针偏角太大，应换低挡位。
多用电表的原理-人教版选修3-1教案一、多用电表的定义多用电表，也称为万用电表，是一种具有多种测量功能的电测仪器。
它可以测量电压、电流、电阻、电容、电感和频率等多种参数。
多用电表广泛应用于电子、通信、自动化控制、仪器仪表等领域。
二、多用电表的结构和原理1. 结构多用电表的结构通常包括下列部分：•计量部分：主要由电流表和电压表组成；•测量部分：主要由旋钮、拨位、变阻器、电桥和计数器等元件组成；•稳压电源：稳定多用电表对被测电路的供电电压。
2. 原理不同的测量功能，对应着多用电表不同的测量电路。
以测量电阻为例，多用电表中的电阻测量电路是由电桥和测量表组成。
当旋钮拨位选择电阻档时，应将待测电阻与标准电阻串联起来，使两者构成电桥电路。
当电桥平衡时，待测电阻的电阻值可以由电桥电路的平衡条件确定。
平衡时的电桥电流可以通过电流表测量。
多用电表的测量原理基于欧姆定律、基尔霍夫定律、磁通连续定律等基本物理原理，是电子测量领域的基础。
三、多用电表的使用方法1. 使用前的注意事项•使用与待测电路相匹配的电压和电流档位；•避免使用有损坏的多用电表；•在使用时，尽量避免施加过高的测量电压和电流。
2. 测量电压、电流、电阻、电容、电感等参数使用多用电表时，根据待测参数的不同，需要选择不同的测量档位，例如电压档、电流档、电阻档、电容档和电感档等。
在测量前，需要对多用电表的正负极进行接线，确保电路的连通性。
对于电压、电流、电阻等参数的测量，应根据实验需求设置相应的档位，测得数值后需进行数据分析和处理。
四、多用电表的维护与保养1. 维护多用电表的维护需要定期检查各项指标是否正常，包括电表绝缘阻抗、电表测量准确度、电表量程、姿态和环境适应性等。
如发现电表出现异常情况，应及时处理。
2. 保养在使用中，多用电表需要保持干燥、清洁和避免受到机械冲击。
应定期进行电表的校准和维护，保证电表的测量准确度和使用寿命。
五、总结多用电表是一种功能繁多、应用广泛的万能电测仪器，它基于电磁学和电学等基础学科知识，具有多种测量功能和多种测量档位，可广泛应用于电子、通信和自动化控制等领域。
2.8 《多用电表的原理》教学设计【教材分析】“多用电表”是人教版高中物理选修3-1第二章第八节的内容，它是电流表、电压表改装学完后，研究欧姆表的改装问题，又是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，还进行物理量之间关系测量的转换思想的渗透。
在教学中注意设疑和实验，激发学生的学习兴趣，培养学生合作、探究、交流能力。
【核心素养】通过《多用电表的原理》的学习探究过程，提高学生综合应用知识解决问题的能力；培养学生创造性思维，提高表达，交流能力。
激发学生学习物理的兴趣，并为将来的生活打下基础。
培养学生严谨的科学态度，勇于创新的精神。
【教学目标】(1) 通过对欧姆表的讨论，进一步提高应用闭合电路欧姆定律分析问题的能力，知道欧姆表测量电阻的原理；(2) 了解欧姆表的内部结构和刻度特点；(3) 了解多用电表的基本结构，知道多用电表的测量功能。
【教学重点】：欧姆表和多用电表的制作原理【教学难点】：理解欧姆表和多用电表的制作原理【教学方法】：探究、讲授、讨论、练习【教学用具】：多媒体电脑，自制课件，自制教具，多用电表【教学过程】一、创设情境，引入新课师：在电学中有很多的测量仪器，比如：测电流用的电流表，测电压用的电压表，那同学们来看一下我手中拿的是什么仪器？它能测量什么呢？[出示实物万用表]让学生观察上面的单位：mA、V、Ω，通过单位结合所学过的知识，知道它是集测电流、电压、电阻于一体的多用表，也叫万用表。
[多媒体展示图片]多媒体展示电工师傅在用万用表检修各种电器电路故障的图片，万用表是电工师傅的必用工具，携带方便，功能之强大。
那老师就和同学们一起来揭开它神秘的面纱，看它为何可以有如此强大的功能？（生活情境引入，让学生体会物理走向生活，从生活走向物理的情境感受，同时提出问题，激发学生的好奇心和探究欲。
）二、新课教学（一）动手操作探索新知探究活动一：欧姆表的原理1、复习电流表、电压表的改装给出电流表表头，带学生复习，用这个表头可测电压，需要大量程的可串联个大电阻进行改装；也可测电流，需要大量程的可并联个小电阻进行改装。
教学设计整体设计教学目标(一)知识与技能理解并掌握欧姆表和多用电表的制作原理。
(二)过程与方法动手操作，学会用多用电表测量小灯泡的电压、电流及二极管的正、反向电阻。
(三)情感、态度与价值观培养学生探索、发现，勇于创新的精神。
教学重点难点重点：欧姆表和多用电表的制作原理。
难点：理解欧姆表和多用电表的制作原理。
教学方法探究、讲授、讨论、练习教学媒体投影仪、多用电表(指针式、数字式)、小灯泡、电池、电键、导线(若干)、二极管。
教学过程导入新课教师：我们已经学习过把电流表改装成电压表和量程较大的电流表的原理，下面请同学们画出改装的原理图。
学生：在练习本上画出改装的原理图。
学生代表到黑板上画。
师生互动：对学生画的改装原理图进行点评。
教师：能否将电流表改装成测量电阻的欧姆表呢？下面我们就来探究这方面的问题。
推进新课1．欧姆表教师活动：(投影)教材例题1【例题1】在如图所示的电路中，电源的电动势E＝1.5 V，内阻r＝0.5 Ω，电流表满偏电流Ig＝10 mA，电流表电阻7.5 Ω，A、B为接线柱。
欧姆表的原理(1)用一条导线把A、B直接连起来，此时，应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？(2)调至满偏后保持R1的值不变，在A、B间接入一个150 Ω的定值电阻R2，电流表指针指着多少刻度的位置？(3)如果把任意电阻R接在A、B之间，电流表读数I与R的值有什么关系？教师引导学生分析、求解，对求解结果进行总结、点评。
解：(1)因电流表电阻Rg的值不能忽略，此时可以把电流表视为一个电阻来计算。
由闭合电路欧姆定律，有I g ＝E R g ＋r ＋R 1从中解出可变电阻R 1的值R 1＝E I g－R g －r ＝(1.50.01－7.5－0.5) Ω ＝142 Ω这表示，当两个接线柱直接连到一起，且表头指针恰好满偏时，可变电阻R 1的值为142 Ω。
(2)保持可变电阻R 1的值不变，把R 2＝150 Ω接在A 、B 之间，设这时电流表读数为I 2，由闭合电路欧姆定律I 2＝E R g ＋r ＋R 1＋R 2＝ 1.57.5＋0.5＋142＋150 A ＝0.005 A＝5 mA这表示，接入R 2后，电表指在“5 mA ”刻度的位置。
(3)把任意电阻R 接到A 、B 之间、设电流表读数为I ，则I ＝E R g ＋r ＋R 1＋R代入数值后，得I ＝ 1.5 V 150 Ω＋R解出R ＝1.5 V I－150 Ω 教师：通过以上计算同学们有何启发？如何将电流表转换成直接测量电阻的仪表？谈谈你的设想。
学生讨论，代表发言：将电流表的“10 mA”刻度线标为“0 Ω”，“5 mA”刻度线标为“150Ω”，其他电流刻度按R ＝1.5I－150(Ω)的规律转为电阻的标度，这样，电流表就改装成了直接测电阻的仪器。
教师(总结)：(投影)教材图(如图所示)。
这就是一个最简单的欧姆表的电路原理图。
实际的欧姆表就是在这个原理的基础上制成的。
欧姆表电路2．多用电表教师：将电压表、电流表、欧姆表组合在一起就成了多用电表。
(投影)教材图1和2(如图所示)。
图1电流表、欧姆表和电压表的示意图图2请完成最简单的多用电表的电路图图1分别表示电流表、欧姆表、电压表的电路示意图。
把它们组合在一起，在图2的基础上画出最简单的多用电表的电路，并说明转换测量功能。
学生讨论，画电路图。
教师：(投影)教材图(如图所示)。
多量程多用电表示意图说出哪些位置是电流挡、哪些位置是电压挡、哪些位置是欧姆挡、哪些位置的量程比较大？学生讨论、代表发言。
师生互动、点评。
教师：(投影)教材图1和2(如图所示)。
向学生介绍指针式多用电表和数字式多用电表的外形和各部分结构。
图1指针式多用电表图2数字式多用电表[实验]练习使用多用电表准备(1)观察多用电表的外形，认识选择开关的测量项目及量程；(2)检查多用电表的指针是否停在表盘刻度左端的零位置。
若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；(3)将红、黑表笔分别插入“＋”“－”插孔；测电压(4)将选择开关置于直流电压2.5 V挡，测1.5 V干电池两端的电压；(5)将选择开关置于交流电压250 V挡，测220 V的交流电压；测电流(6)将选择开关置于直流电流10 mA挡，测量1.5 V干电池与200 Ω电阻串联回路的电流；测电阻(7)将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。
(8)将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔。
(9)将选择开关置于欧姆挡的“100”挡，重新调整欧姆零点，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较。
测二极管的正、反向电阻(10)首先弄清两个问题：①二极管的单向导电性。
如图：电流从正极流入电阻较小，从正极流出时电阻较大。
晶体二极管和它的符号②欧姆表中电流的方向。
从黑表笔流出，经过待测电阻，从红表笔流入。
(11)测正向电阻：将选择开关置于欧姆表的“×10”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。
黑表笔接二极管正极、红表笔接二极管负极(如图甲)，读出欧姆表指示的电阻数值，乘以倍率，记下正向阻值。
甲测二极管正向电阻乙测二极管反向电阻(12)测反向电阻：将选择开关置于欧姆表的“×1 K”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。
黑表笔接二极管负极、红表笔接二极管正极(如图乙)，读出欧姆表指示的电阻数值，乘以倍率，记下反向阻值。
(13)实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。
【注意事项】(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度。
若有偏差，应调整机械零点；(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近；(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔；(4)合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近；(5)换用欧姆挡的量程时，一定要重新调整欧姆零点；(6)要用欧姆挡读数时，注意乘以选择开关所指的倍数；(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。
长期不用，应将多用电表中的电池取出。
思考与讨论：(投影)教材图。
两位同学在多用电表用完后，把选择开关放在图示的位置，你认为谁的习惯比较好？谁的习惯比较好？(三)课堂总结、点评教师活动：让学生概括总结本节的内容。
请一个同学到黑板上总结，其他同学在笔记本上总结，然后请同学评价黑板上的小结内容。
学生活动：认真总结概括本节内容，并把自己这节课的体会写下来，比较黑板上的小结和自己的小结，看谁的更好，好在什么地方。
点评：总结课堂内容，培养学生概括总结能力。
教师要放开，让学生自己总结所学内容，允许内容的顺序不同，从而构建他们自己的知识框架。
(四)实例探究欧姆表的使用【例1】某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下图所示，则其电阻值是________。
如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是________。
改变挡位调整倍率后，要特别注意重新____________。
答案：12 Ω“×10挡”调整欧姆零点【例2】调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是( )A ．这个电阻值很小B ．这个电阻值很大C ．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量D ．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量 答案：BD欧姆表的测量原理【例3】如图所示为多用电表欧姆挡的原理示意图。
其中，电流表的满偏电流为300 μA ，内阻r g ＝100 Ω，调零电阻最大值R ＝50 kΩ，串联的定值电阻R 0＝50 Ω，电池电动势E ＝1.5 V 。
用它测量电阻R x ，能准确测量的阻值范围是( )A ．30～80 kΩB ．3～8 kΩC ．300～800 ΩD ．30～80 Ω解析：用欧姆挡测量电阻时，指针指在表盘中央附近时测量结果比较准确。
当电流最大时，由I g ＝E R 内，(其中R 内为欧姆表的内阻)得R 内＝E I g ＝ 1.5300×10－6 Ω＝5 000 Ω 用它测量电阻R x 时，当指针指在表盘中央时12I g ＝E R 内＋R x得 R x ＝2E I g－R 内＝5 000 Ω 故能准确测量的阻值范围是5 kΩ附近。
选项B 正确。
用多用电表测电流【例4】用多用电表测量如图所示的电路中通过灯泡的电流时，首先把选择开关拨到________挡，然后把多用电表______联在电路中，则电流应从________表笔流入，从________表笔流出。
答案：直流电流 串 红 黑备课资料数字万用表，一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表或三用电表。
数字万用表—概要数字万用表有用于基本故障诊断的便携式装置，也有放置在工作台的装置，有的分辨率可以达到七、八位数；这样的设备，在实验室很常见，一般被用作电压或电阻的基准，或用来调校多功能标准器的性能。
数字万用表—基本功能电流、电压和电阻的测量，一般被视为万用计的基本功能。
早期万用表制造厂商A VO 的品牌，就是该设备能够测量的这三种度量单位的名称的缩写：安培(Ampere)、伏特(Volt)、欧姆(Ohm)。
现在的新设备，可以测量更多的度量；一些常见的附加功能，及其测量的度量单位包括：电感(亨利)电容(法拉)电导(西门子)温度(摄氏度)频率(赫兹)占空比(百分率)数字万用表—历史数字万用表是经过历史慢慢发展来的。
早期的万用表，使用磁石偏转指针的表盘，与经典的电流计相同；现代则采用LCD或VFD(真空荧光显示器，Vacuum fluorescent display)提供的数字显示。
模拟万用表在二手市场上不难找到，但它不太精确，这是因为调零和从仪表面板上准确的读数都容易产生偏差。
有的模拟万用表，使用真空管来放大输入的信号，这种设计的万用表也被称为真空管伏特计(VTVM，Vacuum Tube V olt Meters)或真空管万用表(VTMM，Vacuum Tube Multimeters)。
现代万用表已全部数字化，并被专称为数字万用表(DMM，Digital MultiMeter)。
在这种设备中，被测量信号被转换成数字电压并被数字的前置放大器放大，然后由数字显示屏直接显示该值；这样就避免了在读数时视差带来的偏差。
