第一届（1994年）全国大学生电子设计竞赛题目题目一简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。

其原理示意图如下：二、设计要求1．基本要求（1）输出电压：范围0～＋9.9V，步进0.1V，纹波不大于10mV；（2）输出电流：500mA；（3）输出电压值由数码管显示；（4）由“＋”、“－”两键分别控制输出电压步进增减；（5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。

2．发挥部分（1）输出电压可预置在0～9.9V之间的任意一个值；（2）用自动扫描代替人工按键，实现输出电压变化（步进0.1V不变）；（3）扩展输出电压种类（比如三角波等）。

三、评分意见项目得分基本要求方案设计与论证、理论计算与分析、电路图30实际完成情况50总结报告20 发挥部分完成第一项 5完成第二项15完成第三项20题目二多路数据采集系统一、设计任务设计一个八路数据采集系统，系统原理框图如下：主控器能对50米以外的各路数据，通过串行传输线（实验中用1米线代替）进行采集的显示和显示。

具体设计任务是：（1）现场模拟信号产生器。

（2）八路数据采集器。

（3）主控器。

二、设计要求1．基本要求（1）现场模拟信号产生器：自制一正弦波信号发生器，利用可变电阻改变振荡频率，使频率在200Hz～2kHz范围变化，再经频率电压变换后输出相应1～5V直流电压（200Hz对应1V，2kHz对应5V）。

（2）八路数据采集器：数据采集器第1路输入自制1～5V直流电压，第2～7路分别输入来自直流源的5，4，3，2，1，0V直流电压（各路输入可由分压器产生，不要求精度），第8路备用。

将各路模拟信号分别转换成8位二进制数字信号，再经并/串变换电路，用串行码送入传输线路。

（3）主控器：主控器通过串行传输线路对各路数据进行采集和显示。

采集方式包括循环采集（即1路、2路……8路、……1路）和选择采集（任选一路）二种方式。

2019年全国大学生电子设计竞赛试题参赛注意事项（1）8月7日8:00竞赛正式开始。

本科组参赛队只能在【本科组】题目中任选一题；高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。

（2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。

（3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。

（4）每队严格限制3人，开赛后不得中途更换队员。

（5）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。

（6）8月10日20:00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。

线路负载及故障检测装置（C 题）【本科组】一、任务设计并制作线路负载及故障检测装置，示意图如图1所示。

检测装置只通过两个连接端子与两根导线连接。

导线上A 、B 两点距离各自连接端子约5cm ，远端30cm 范围内为连接负载和故障区域。

负载由电阻（额定功率0.25W ）、电容（耐压16V ）和电感（额定电流50mA ）3个元件中任意2~3个元件串联或者并联组成。

其中电阻值范围：200Ω~2kΩ，电容值范围：200nF~2μF ，电感值范围：100μH~1mH 。

检测装置由5V 单电源供电，能实时检测和显示负载网络结构，负载开路、短路故障报警，以及短路故障点位置测量。

响应时间不大于5s 。

图1 线路负载及故障检测装置示意图二、要求1．基本要求（1）具有负载开路和短路故障分别指示的报警功能。

（2）测试现场给出电阻、电容和电感3个元件，分别测量每个元件值并稳定显示，相对误差的绝对值不大于5%。

每个元件测量时间不大于5s。

（3）可检测由给定电阻、电容和电感3个元件中，任意2~3个元件串联或者并联组成负载的网络结构。

2．发挥部分两根导线上的短路故障点与各自的A点或B点距离相等。

第一轮初赛写出下列名项的阻值和精度:１．红-黑-棕-金200欧姆２．棕-棕-红-银 1.1K3.红-红-绿-红 2.2M４．红-紫-棕-金270５．红-红-红-金 2.2K６．红-黑-黑-黑-棕200７．棕-棕-灰-黑-红118８．棕-白-蓝-红-红19.6K9.683表示68000Ω或68KΩ10.R10=0.10Ω11.1922表示19200Ω或19.2KΩ12.1R53=1.53Ω13.电容器的标称容量:47PF 200000PF 4.7PF第二轮复赛第一套:1. 变压器的第一号管脚用( )识别.A 一白色标志B 一个孔C 一个缺口D 都可以解析:变压器是有方向的，它的第一个管脚通常用一个白色标志、一个孔或一个尖角表示2. 逻辑功能为：“全1出0、有0出1”的逻辑门是（）A与非门 B 或非门 C 非门 D 与或非门3. 图中元器件是（）A 蜂鸟器B 触发器C变频器D整流器4. 如何识别一轴向引线电感器和色环电阻?解析: 轴向引线电感和电阻的外形很相似，区别它们主要外形均匀光滑，颜色多为翠绿色，这与识别经验有关，用万用表测试电阻值为0。

第二套:1. LED 的极性是靠（ ）判断的。

Ａ 平边 Ｂ 缺口 Ｃ 长脚 Ｄ 以上几种解析: 常用的符号是“LED”，极性用平边表示，标在组件体上，或用一缺口表示，或用一条长的管脚表示。

2. 两互感线圈的耦合系数K=（ ）A.21L L M B .21L L M C.21L L M3.图中元器件是什么?.保险管4.图中是什么元器件A 阻流圈B 变压器C 整流器D 振荡器第三套:1. 应用叠加定理时，理想电流源不作用时视为( )A.短路B .开路C.电阻D.理想电流源2. .双面高密度5英寸软磁盘的容量是【 】 。

A) 360KB B) 720KB C) 1.2MB D) 1.44MB3图中是什么元器件电容器A 电阻器 B 电感器 C 电容器 D 二极管4．图中是什么元器件变阻器第四套:1.防止软盘感染病毒的有效方法是【】。

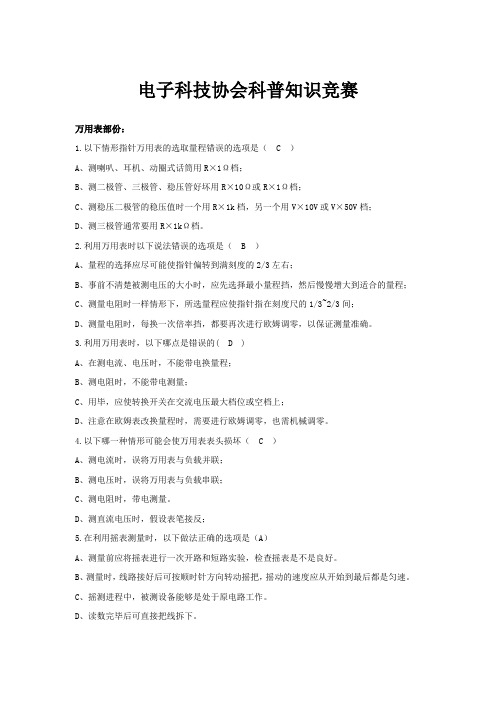

电子科技协会科普知识竞赛万用表部份：1.以下情形指针万用表的选取量程错误的选项是（ C ）A、测喇叭、耳机、动圈式话筒用R×1Ω档；B、测二极管、三极管、稳压管好坏用R×10Ω或R×1Ω档；C、测稳压二极管的稳压值时一个用R×1k档，另一个用V×10V或V×50V档；D、测三极管通常要用R×1kΩ档。

2.利用万用表时以下说法错误的选项是（ B ）A、量程的选择应尽可能使指针偏转到满刻度的2/3左右；B、事前不清楚被测电压的大小时，应先选择最小量程挡，然后慢慢增大到适合的量程；C、测量电阻时一样情形下，所选量程应使指针指在刻度尺的1/3~2/3间；D、测量电阻时，每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。

3.利用万用表时，以下哪点是错误的( D )A、在测电流、电压时，不能带电换量程；B、测电阻时，不能带电测量；C、用毕，应使转换开关在交流电压最大档位或空档上；D、注意在欧姆表改换量程时，需要进行欧姆调零，也需机械调零。

4.以下哪一种情形可能会使万用表表头损坏（ C ）A、测电流时，误将万用表与负载并联；B、测电压时，误将万用表与负载串联；C、测电阻时，带电测量。

D、测直流电压时，假设表笔接反；5.在利用摇表测量时，以下做法正确的选项是（A）A、测量前应将摇表进行一次开路和短路实验，检查摇表是不是良好。

B、测量时，线路接好后可按顺时针方向转动摇把，摇动的速度应从开始到最后都是匀速。

C、摇测进程中，被测设备能够是处于原电路工作。

D、读数完毕后可直接把线拆下。

电阻部份：一、判定以下关于电阻器的标称电阻值与许诺误差描述的正误：（1）、阻值和许诺误差在电阻器上经常使用的标志方式有以下三种：①直接标志法、②文字符号法、③色环标志法。

（√）（2）、直接标志法将电阻器的阻值和误差品级直接用数字印在电阻器上。

对小于1000 的阻值既标出数值，又标单位；对kΩ、MΩ只标注k、M。

目录摘要 (3)1.设计任务及规定 (4)1.1设计任务 (4)1.2设计规定 (4)2.系统方案 (5)2.1控制模块旳论证与选择 (5)2.2电源模块旳论证与选择 (5)2.3小车车体旳论证与选择 (6)2.4电机模块旳论证与选择 (6)2.5电机驱动模块旳论证与选择 (6)2.6寻迹模块旳论证与选择 (7)2.7避障模块旳论证与选择 (7)2.8显示模块旳论证与选择 (7)2.9按键模块旳论证与选择 (8)2.10通信模块旳论证与选择 (8)2.11方案选定 (9)3.系统旳理论分析与计算 (10)3.1系统旳信号检测与控制 (10)3.1.1 系统旳信号检测 (10)3.1.2 系统旳信号控制 (10)3.2 两车之间旳通信措施 (11)3.3 节能 (11)4.电路与程序设计 (12)4.1电路旳设计 (12)4.1.1 系统总体框图 (12)4.1.2 控制器旳电路设计 (13)4.1.3 稳压电源旳电路设计 (13)4.1.4 电机驱动电路旳设计 (14)4.2程序旳设计 (15)4.2.1 程序功能描述与设计 (15)4.2.2 程序流程图 (16)5.测试措施与测试成果 (19)5.1测试方案 (19)5.2测试条件与仪器 (19)5.3测试成果及分析 (19)5.3.1 测试数据 (19)5.3.2测试分析与结论 (19)参照文献 (17)附录1 (18)附录2 (19)附录3 (20)智能小车旳设计摘要: 本作品以低功耗旳ATmega16单片机为控制关键；MP2307稳压电路供电；使用光电传感器寻线和避障；LN298N驱动电机；以光电传感器来实现甲乙两车之间旳通信；结合了PWM调速等技术, 设计了一组智能小车。

该小车旳车体由控制、电源、按键、小车硬件、电机、电机驱动、寻迹、避障、显示和光电传感通信等十个模块构成, 可用于无人驾驶、自动探测等人工智能领域。

关键字: ATmega16.MP2307、光电、LN298N1.设计任务及规定1.1设计任务甲车车头紧靠起点标志线,乙车车尾紧靠边界,甲、乙两辆小车同步起动, 先后通过起点标志线, 在行车道同向而行, 实现两车交替超车领跑功能。

全国大学生电子设计竞赛试题题目1 多路数据采集系统一、设计任务主控器能对50米以外的各路数据，通过串行传输线（实验中用1米线代替）进行采集和显示。

具体设计任务是：①现场模拟信号产生器。

②八路数据采集器。

③主控器。

二、设计要求1．基本要求①现场模拟信号产生器自制一正弦波信号发生器，利用可变电阻改变振荡频率，使频率在200Hz至2kHz范围变化，再经频率电压娈换电路后输出相应1V至5V直流电压（200Hz对应1V，2kHz对应5V）②八路数据采集器数据采集器第一路输入自制1V至5V直流电压，第2至7路分别输入来自直流源的5，4，3，2，1，0V直流电压（各路输入可由分压器产生，不要求精度），第八路备用。

将各路模拟信号分别转换成八位二进制数字信号，再经并/串变换电路，用串行码送入传输线路。

③主控器主控器通过串行传输线路对各路数据进行采集和显示。

采集方式包括循环采集（即1路、2路、…、8路、1路…）和选择采集（任选一路）二种方式。

显示部分能同时显示地址和相应的数据。

2．发挥部分①利用电路补偿或其它方法提高可变电阻值变化与输出直流电压变化的线性关系；②尽可能减少传输线数目；③其它功能的改进（例如：增加传输距离，改善显示功能等）题目2 简易无线电遥控系统一、任务设计并制作无线电遥控发射机和接收机2．无线电接收机电路如图二、要求1．基本要求①工作频率：6至10MHz中任选取一种频率。

②调制方式：AM、FM或FSK任选一种。

③输出功率：不大于20MW（在标准75Ω假负载上）。

④遥控对象：8个，被控设备用LED分别代替，LED发光表示工作。

⑤接收机距离发射机不小于10m。

2．发挥部分① 8路设备中的一路设备为电灯，用指令遥控电灯亮度，亮度分为8级，并用数码管显示级数。

②在一定发射功率下，（不大于20MW），尽量增大接收距离。

③增加信道的抗干扰措施。

④尽量降低电源功耗。

注：不能采用现成的收、发信号整机。

题目3 数字化语音存储与回放系统二、任务设计并制作一个数字化语音存储与回放系统，电路的示意图如图所。

电子知识竞赛题目1.二极管的主要特性就是( C )A. 整流B. 稳压C. 单向导通D. 反向击穿2.电路由（ A ）和开关四部分组成。

A电源、负载、连接导线B.发电机、电动机、母线 C. 发电机、负载、架空线路 D.电动机、灯泡、连接导线3.R1和R2为两个串联电阻已知R1=4R2, 若R1上消耗的功率为1 瓦则R2上消耗的功率为（C ） A. 5瓦 B.20瓦 C.0.25瓦 D.4瓦4.电容器在刚充电瞬间相当于（ B ）A．开路 B.短路 C.旁路 D.支路5、.以下是线性元件的是（ C ）A．电容 B.电感 C.电阻 D.三极管6..金属导体的电阻值随着温度的升高而（A ）。

A：增大B：减少C：恒定D：变弱7.二极管的测量过程中我们发现带有白圈的一端是二极管的（B ）极。

A、正极B、负极C、基极D发射极8..示波管的电子枪发射出速度极高的（A）轰击荧光屏而出现亮点。

A 电子束B 离子束C 光子束D 电磁波9.半导体二极管的正向交流电阻与正向直流电阻两者大小关系( C )。

A. 一样大B. 一样小C. 前者比后者小D. 前者比后者大10..在整流电路的输出端并一个电容, 主要是利用电容的( C )特性,使脉动电压变得较平稳。

A电压不能突变 B. 滤波 C. 充放电 D. 升压16 、在变容二极管直接调频电路中，当变容二极管作为回路部分电容接入振荡回路时，为了保证调制的线性，要求变容管的电容变化指数为（）A r>1B r<1C r>2D r<222、我国调幅广播接收机中的中频频率为（）A 462KHZB 466KHZC 465KHZD 467KHZ23、当谐振功率放大器放大AM信号时，晶体管的导通角通常取（）A 70°B 60°C 80°D 90°24、欲提高高频功率放大器的效率，应使功率放大器的工作状态为（）A 甲类B乙类C甲乙类D丙类1. 应用叠加定理时，理想电压源不作用时视为（），理想电流源不作用时视为（）。

2014年TI杯大学生电子设计竞赛题A题：四旋翼飞行器1.任务设计制作一架能够自主飞行的四旋翼飞行器。

2.要求四旋翼飞行器能够完成以下飞行动作：（1）飞行器能够根据起飞前预置的指令起飞，飞离地面高度应超过30cm，飞行距离（水平）应超过60cm，然后飞行器应能平稳降落。

（30分）（2）飞行器能够根据指定（键盘设定）的飞行高度及降落地点（方向及距离）连续稳定地完成起飞、指定高度水平飞行、平稳降落等动作。

（20分）（3）飞行器能够根据起飞前预置的指令垂直起飞，起飞后能够在50cm以上高度平稳悬停5s以上，然后再平稳缓慢降落到起飞地点；起飞与降落地点水平距离不超过30cm。

（30分）（4）其他自主发挥设计的飞行动作。

（20分）（5）设计报告（20分）项目主要内容分数系统方案方案比较，方案描述 5设计与论证飞行器姿态测量方法飞行控制器控制方法与参数计算8测试测试方法与测试结果 5设计报告结构及规范性摘要，正文结构完整性、内容规范性 2小计203.说明（1）飞行器的姿态检测及飞行控制必须使用TIV A M4、C2000或MSP430等系列控制器。

（2）飞行器在完成每一项飞行动作期间不得以任何方式人为干预，如遥控等。

（3）飞行器的尺寸可自行选定。

（4）飞行方向以正北方向为0°、东北方向为45°、正东方向为90°等，以此类推；距离的单位为厘米（cm）。

（5）指定的降落地点是指降落地点距起飞地的水平距离及方向。

（6）平稳降落是指在降落过程中无明显的跌落、弹跳及着地后滑行等现象。

（7）能够完成要求（2）时，要求（1）可以免测。

（8）为确保安全，飞行器应在安全网中或在系留方式下工作（即以绳索将飞行器拴在地面固定物上）。

2014年TI 杯大学生电子设计竞赛题B 题：金属物体探测定位器4. 任务设计并制作一个可自主移动的金属物体探测定位器（以下简称探测器），可探测置于玻璃板下的金属物体并给出定位指示。

2014年TI杯大学生电子设计竞赛题C题：锁定放大器的设计设计报告摘要本作品基于锁定放大器设计，由前级放大模块,带通滤波器模块，相敏检波模块，触发整形模块和单片机显示模块组成，具有微弱信号锁定放大功能。

在前级放大电路中，信号发生器经过分压网络得到交流放大器的信号来源。

信号通过带通滤波器，加上参考通道得到的方波，一起输入到相敏检波电路，得到整流波形，经过低通滤波器，得到变化极其缓慢的直流信号，经过单片机显示。

本作品进行合理的级联和阻抗匹配，加入单片机设计的示波器显示，从而得到一个完整的锁定放大器系统。

而且综合应用了电容去耦、滤波、旁路电容等抗干扰措施以减少放大器的噪声干扰。

关键词：分压网络交流放大器相敏检波触发整形示波器一、总体方案设计1.1 系统总体方案根据题目要求如图1，要求系统分为三大部分：第一部分信号通道，实现对信号的放大，去噪。

第二部分为参考通道，通过移相器和比较器，得到方波。

第三部分为检波电路，得到信号幅值，并显示。

图1 锁定放大器基本组成结构框图图2 系统方案框图本方案系统总体框图如图2所示，系统由加法器、衰减器、前置放大电路、带通滤波器、同相电路、反相电路、移相器、开关电路和低通滤波器构成；其中由同相放大电路构成的加法器将噪声信号加到待测信号中，使得信号湮灭在噪声中，然后经过衰减器衰减100倍以上，送到由放大电路、带通滤波、同相、反相、移相、比较和低通滤波器构成微信号检测电路中。

本系统以相敏检波器为核心，将参考信号经过移相电路和比较器输出方波驱动开关管乘法器，输出直流信号然后通过单片机A/D转换，最后在液晶上显示出来。

1.2 系统方案设计论证1.2.1 微信号放大设计本题目要求采用锁相放大器检测小信号，噪声强、信号弱，是锁相放大器的工作情况，对此，我们要采用低噪声的精密放大运算放大器OPA2376。

前段放大电路需要有足够的放大倍数，来保证信号的采集。

对此，本方案采用了放大60dBde的设计，以期达到设计需求。
