结合实例论论深基坑支护施工技术措施摘要：本文主要结合工程实例，对深基坑的施工技术措施进行了详细探讨，可为类似工程提供参考。
关键词：深基坑；支护；土方开挖1 工程概况某新建商住楼主体工程，2层地下室，基坑南北宽约39.5 m，东西长约97.2 m，工程占地面积仅4560 m2，基坑面积占其84％，约3840m2 ，施工作业场地狭小，开挖平均深度9.25 m。
基坑周边环境复杂，东距居民小巷最近2.08 m、小巷东侧商住楼8 m；南距物业管理服务中心楼9.1 m；北距繁华的大马路人行道围墙不足4 m。
基坑周边管线众多，且距离较近，东侧围墙3 m内有污水、雨水、电话及有线电视等公共管线；东南侧有污水处理池，距基坑约3.7m；南侧开挖面与污水管道接近，南侧生化处理池距基坑3.1 m。
基坑开挖土层从上到下为：①杂填土，②粘土、粉质粘土，③粉质粘土，④粉质粘土夹粉土；厚度(m)分另u为2．4～5．4，1.0～4.2，4.3～9.6，4.1～9.5；层底标高(m)分别为一0.77～-2.35，一2.73～-3.9，一8.68～-13.02，一7.49 ～-24.62；稳定地下水位位于地面下1 m，地下含水量较为丰富。
2 支护体系的确定由于周边建筑密集，无法采用施工相对方便的预应力土层锚杆，本工程采用柱列式排桩与混凝土桁架混凝土内支撑挡土，双排搅拌桩止水。
挡土排桩为桩径800—900mm的钻孔灌注桩，排桩设置桩顶环梁和腰梁各1道。
由于基坑较深较长，初步设计为2层钢筋混凝土水平桁架式对撑，后考虑挖土等施工开展将更为困难，修正为基坑中部的第2层对撑取消，仅基坑四角保留2层桁架角撑。
图1为支撑、后浇带位置及部分测点布置示意。
圈1 支撑及部分测点与后浇带布置示意3 截水帷幕为减少对周围环境造成不利影响，施工不能采用坑外降水，而在挡土排桩外设深层搅拌桩作为截水帷幕。
止水桩为7o0双排双轴深层搅拌桩，桩顶标高均为一1．50 m，桩间、排间互相搭接200mm，止水搅拌桩与钻孔灌注桩留空200 mm。

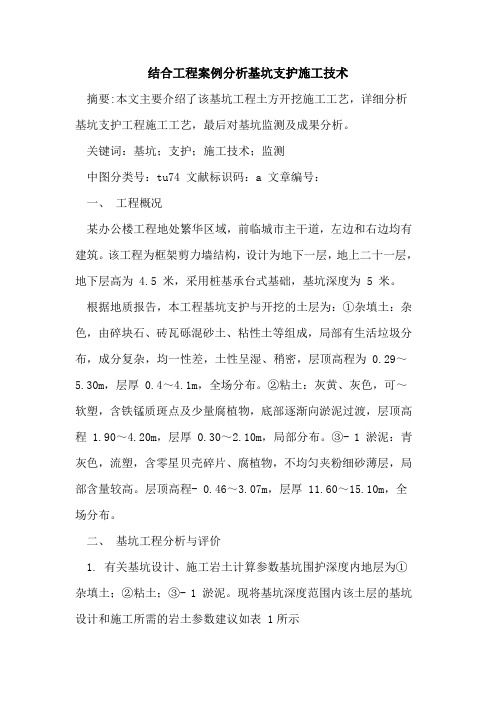

结合工程案例分析基坑支护施工技术摘要:本文主要介绍了该基坑工程土方开挖施工工艺，详细分析基坑支护工程施工工艺，最后对基坑监测及成果分析。
关键词：基坑；支护；施工技术；监测中图分类号：tu74 文献标识码：a 文章编号：一、工程概况某办公楼工程地处繁华区域，前临城市主干道，左边和右边均有建筑。
该工程为框架剪力墙结构，设计为地下一层，地上二十一层，地下层高为 4.5 米，采用桩基承台式基础，基坑深度为 5 米。
根据地质报告，本工程基坑支护与开挖的土层为：①杂填土：杂色，由碎块石、砖瓦砾混砂土、粘性土等组成，局部有生活垃圾分布，成分复杂，均一性差，土性呈湿、稍密，层顶高程为 0.29～5.30m，层厚 0.4～4.1m，全场分布。
②粘土：灰黄、灰色，可～软塑，含铁锰质斑点及少量腐植物，底部逐渐向淤泥过渡，层顶高程 1.90～4.20m，层厚 0.30～2.10m，局部分布。
③- 1 淤泥：青灰色，流塑，含零星贝壳碎片、腐植物，不均匀夹粉细砂薄层，局部含量较高。
层顶高程- 0.46～3.07m，层厚 11.60～15.10m，全场分布。
二、基坑工程分析与评价1. 有关基坑设计、施工岩土计算参数基坑围护深度内地层为①杂填土；②粘土；③- 1 淤泥。
现将基坑深度范围内该土层的基坑设计和施工所需的岩土参数建议如表 1所示表 1 基坑支护岩土所需技术参数表2. 地下水场地第四纪地层地下水属潜水，其水位受降雨、地表水等因素影响有所变化。
根据地区经验下水位变动幅度小，勘察期间测得钻孔的地下稳定水位埋深为 0.1～2.2m。
本场地杂填土、粘性土中的砂夹层、砾砂混卵石、风化基岩裂隙带透水性强，一般粘性土层微弱透水性。
据区域水质资料分析，地下水无环境污染，对砼及建筑材料不具侵蚀性。
三、土方开挖工程施工工艺在土方开挖工程施工方案确定时，为了减少送桩深度，节约业主投资，建议采用二次开挖措施进行基坑开挖，即在原自然地面挖土约1.5m 后，再进行打桩施工，打桩完成再进行第二次土方开挖。
建筑工程施工中深基坑支护的施工技术探讨随着城市建设的不断扩张和现代化建设的不断推进，越来越多的高层建筑和地下设施需要在城市中拔地而起。
而随之而来的就是对深基坑支护施工技术的需求。
深基坑支护施工技术是指在建筑施工过程中，为了保障建筑物和周围环境的安全，所采取的一系列支护措施和技术手段。
本文将就深基坑支护施工技术进行探讨，包括支护结构设计、施工工艺和材料选择等方面的内容。
一、支护结构设计深基坑支护的结构设计是深基坑支护工程中最为重要的一环。
深基坑的支护结构设计需要考虑多种因素，包括地质条件、地下水情况、附近建筑物和管线等。
在进行深基坑支护结构设计时，需要进行全面的勘察和分析，以确定最合适的支护结构方案。
常见的深基坑支护结构包括钢支撑、混凝土支撑、土方支撑等。
在设计支护结构时，需要考虑支撑的稳固性、承载能力以及施工难易程度等因素。
也需要考虑不同支护结构之间的组合应用，以及施工过程中可能出现的变化和调整。
二、施工工艺深基坑支护工程的施工工艺是建筑工程中的重要一环。
在深基坑支护施工过程中，需要根据不同的支护结构设计方案，合理安排施工工艺，以确保施工的顺利进行和支护效果的达到。
在施工工艺中，首先需要进行地面的准备工作，包括清理现场、设置围护板、搭设支撑架等。
接着是进行深基坑的开挖工作，需要根据地质情况和设计要求选择合适的开挖方式和工具。
在开挖过程中，需要随时监测和分析地下水变化情况，及时采取措施调整。
在基坑开挖完成后，需要进行支护结构的安装和搭设，这时需要根据设计要求，选择合适的支护材料和施工工艺。
最后是进行基坑的回填和复原工作，恢复原有地面的基本状况。
三、材料选择深基坑支护工程中所使用的材料也是至关重要的。
合适的支护材料能够保障深基坑支护结构的稳固性和承载能力，同时也能够减少施工难度和施工成本。
在进行深基坑支护工程施工前，需要对支护材料进行充分的选择和准备。
常见的支护材料包括钢材、混凝土、木材等。
钢材是深基坑支护工程中最常用的材料之一，其优点是强度高、稳定性好，适用于各种支护结构的搭设。
基于建筑工程中基坑土方开挖的施工技术以及难点探讨摘要：在工程施工中，基坑土方开挖是整个工程的重要环节，直接影响着工程的质量。
笔者在此结合了实际的工程案例为背景，介绍了基坑土方开挖的施工特点，从基坑地质条件，开挖难点以及各方面技术进行了分析，从中提出了相对应的观点，希望给同行带来一定的参考价值。
关键词：基坑土方开挖技术技术难点保护措施近年来，中国各大城市不断的开放规划发展，直接导致房地产业空前的膨胀，因此，人们对住宅的质量要求越来越高。
而基坑又是确保工程质量的第一步，无论是从理论还是实践出发，都需要对多种施工方法的技术进行研究探讨，从中寻找出能够对施工技术的优化方法，在此，笔者结合了实际的工程案例以及经验作出了一些见解。
1 工程概况本工程路段无地下管线。
土质主要以素填土、耕土、淤泥质土、淤泥质粉砂和粘土为主。
地下水主要来自地表水，建筑物的开挖深度在1.5m～3.0m，最深处在3.m的电梯井基坑处。
基坑土方开挖采用机械挖土为主，人工配合修边检底。
在电梯基坑开挖过程中，基坑周边￠400预应力工程管桩出现不同程度的开裂甚至断桩，经小应变检测大多数断裂位置为电梯基坑底或自然地面下5.0～6.0m 处，亦即是下面地质条件提到的淤泥质粉砂土层附近，经甲方、乙方和监理单位、勘探单位、区建设局有关人员现场开会讨论，基本观点一致。
2 工程特点以及地质条件本场地地下水类型主要孔隙，裂隙型潜水，存在于整个场地，与地表水联系密切，具有一定的连通性，主要受天气降水补给，以蒸发和垂直，侧向位流等方式排泄。
素填土为强透水层，耕土和淤泥质土为不透水层，淤泥质粉砂为弱透水层。
因此，地质分布如下：素填土：黄褐、红褐色，湿至饱和，松散。
主要由粉质粘土组成，夹强风化碎石和小量中风化块石，层厚为1.3～3.8m；耕土：为海陆交互沉积土，灰褐色，饱和，软塑，含粘粒，有机质、粉细砂，夹小量贝壳碎片，略有臭味，层厚为0.5～2.8m；淤泥质土：为海陆交互沉积土，灰色，饱和，流塑，含粘粒，有机质、腐植质，粉细砂，夹小量贝壳碎片，略有臭味，层厚为1.8～4.6m；淤泥质粉砂：为海陆交互沉积土，灰色，饱和，松散。
结合实例探讨基坑工程施工技术
【摘要】本文结合具体深基坑工程系统论述工程地质条件、水泥土搅拌桩施工方案、土方开挖、基坑护坡、基坑开挖至塔吊基础处理方案以及基坑开挖对周围环境的影响，保证了基坑工程的施工质量。
【关键词】深基坑；土方；护坡；环境
中图分类号：tv551.4 文献标识码：a 文章编号：
1 工程概况
某市商办楼框剪结构，共20层，地下一层，其中人防地下室面积1084.8m2。
地下室基坑底平面东西长约42m，南北宽约43.0m（加坡道长）。
拟建整片场地原为居民区，现已拆迁，场地已平整，地势平坦，现为空地，其余周边无在建筑物及交通要道。
本工程±0.000标高相当于黄海高程2.790m，工程人防地下室开挖深度4.5m。
因开挖面积较大，深度较深，对施工现场、岩土工程勘探报告与基坑支护设计图纸进行分析研究，拟采用水泥土搅拌桩止水与大方坡开挖施工，局部变压器处采用水泥土重力式挡土墙作为支护并作止水帷幕。
地下水控制方式采用搅拌桩竖向挡水与坑内集水井明排相结合，局部加深处的土方由人工开挖。
采用机械开挖放坡，坡度系数为1：1.5，坡面采用40厚c15细石混凝土护面（内配4@300双向，坑底处每隔3m设50泄水孔处理）。
在场地外设专门卸土区。
2 工程地质条件
2.1 本场地内地下水主要为孔隙潜水，其次为微承压水。
对本工
程有影响的地下水类型为孔隙潜水，场内初见水位标高为0.90m，稳定水位标高1.00m（黄海标高）。
拟建场地近3～5年内最高地下水位为1.80m，最低地下水位为0.5m，年变化幅度为1.30m。
2.2 根据工程勘察报告，该场地地层分布较稳定，无不良地质现象分布和发生。
工程地质条件为：土方开挖涉及第1层杂填土,第2层粉质粘土、第3层淤泥质粉质粘土。
其中第1层杂填土结构松散不均匀，见植物根须，见建筑垃圾，主要成分为粉质粘土；第2层粉质粘土高干强度，高韧性，低压缩性，土质较均匀。
第3层淤泥质粉质粘土中等干强度，中等韧性，含少量有机质，高压缩性，土质不均匀。
2.3 现场地势经平整后较平坦，开挖深度范围内为杂填土、粉质粘土和淤泥质粉质粘土层。
3 水泥土搅拌桩施工
施工工艺简介
1）施工桩位放样
（1）放轴线桩，以基准线引出在打桩区附近设置控制桩，用水泥砂浆固定木桩，附近插上彩旗以便于保护与寻找。
（2）放桩位，以轴线引出，按施工图放出桩位，用小木桩定桩。
（3）放好桩位后，多余木桩及时拔除，以免错位，桩位周围作好标记，便于打桩查找。
（4）轴线桩与桩位全部放好后，先进行自检，再由建设单位组织验收检查。
2）施工用电
要求连续供电保证单头搅拌桩机正常施工及灰泵的正常使用及送浆，需保证连续提供45kw左右的电力。
3）场内运输和临设
场内运输要确保施工用水泥到位，创造良好条件，使钻机能够通畅移位和进出。
4）施工走向
采用条形工法。
5）施工工艺技术参数
钻进（提升）速度：v≤0.7m／min
6）计量和测速手段
为保证土体能充分搅拌，应控制钻进（提升）速度在0.4～0.7m ／min，现场通过调整动滑轮钢丝绳根数和变速箱调速比以达到一定的卷扬机转速，水泥用量的控制通过调节泵量来实现。
4 土方开挖
本工程土方开挖,采取机械开挖，采用2台反铲挖机、6辆运土车从东向西进行开挖作业。
进行土方试开挖，观察地下水位情况后，再进行大面积挖土。
土方不在场地内堆放，即时运出场外，弃土场地安排在小区以外，为保证弃土场地车辆能够通行，在弃土场地放一台推土机进行土方倒运工作，考虑土方回填时用土量较大，土方堆放时将土质较好的土与较差的土分别堆放，土质较好的土将用于以后回填土。
根据标高控制，应严格分层开挖，每层开挖厚度不大
于1m，开挖时不超挖，一般预留300mm，待底板施工前一次开挖修理完毕，原则上以不挠动原状土为宜，产生超挖情况用c15素混凝土垫层材料垫平。
余土及附带在基础桩上及挖机挖不到的地方，由配合人员尽快挖除，并及时抛至挖机的工作面内，以便把余土全部带出，尽量做到挖一块清一块。
见图1。
图1基坑分层开挖示意图
在挖土过程中注意对工程桩的保护，在挖到工程桩边缘500mm时，由人工将工程桩边缘500mm范围内土方清除，土方开挖时必须安排技术人员值班进行监护，严禁挖土机械碰击工程桩。
5 基坑护坡
为防止基坑滑塌及下雨冲刷而产生滑坡现象，影响工程施工进度和质量，根据设计采用以下方法对边坡进行护坡处理，详见边坡护坡示意图（图2）；其护坡做法为：基坑开挖后在坡面上铺φ4@300双向钢筋网片，然后喷注400mm厚c15细石混凝土，表面抹光，同时设排水
明沟。
图2 边坡护坡及排水沟图
6 基坑开挖至塔吊基础处理方案
本工程在4～5轴之间，安装qtz50塔式起重机，塔吊基础承台尺寸5m×5m×1．3m，在塔吊基础靠承台一侧设两排水泥土搅拌桩，
然后再放坡开挖，打入φ48×3．5mm钢管，部分打入土中，部分露出地面，钉上水平挡土板，在背面填土，见图3。
图3塔吊基础支护图
7 基坑开挖对周围环境的影响
7.1 本工程基坑影响因素分析
与基坑开挖有关的环境工程地质问题，影响因素很多。
除基坑自身深度等因素外，与本工程地质条件、地下水类型及分布、周边建筑物类型等一系列因素有关。
简要归纳为以下几个方面：基坑四周的堆载（材料设备、塔吊等）及周围建筑物的影响；工程地质条件的影响；水文地质条件的影响；开挖工艺对变形的影响；周边建筑物、管线的影响。
7.2 防治措施
为了减少在施工过程基坑变形对周围环境的影响，本工程在施工及应急等方面制定相关防治措施，具体如下：
7.2.1 采用水泥搅拌桩止水与明排水相结合措施
根据地层分部情况确定水泥搅拌桩止水与明排水相结合措施，避免由于降水带来的地基沉降。
7.2.2 施工措施
尽量缩短基坑暴露时间，减少基坑后期变形；控制地面荷载，做好防水措施；分层有序挖土，不得超挖。
7.2.3 应急措施
当基坑变形过大，或环境条件不允许等危险情况出现时，考虑采取底板分块施工、采用坑内底脚被动区草袋上压重、填砂、填土压重。
流砂严重、情况紧急时，采用坑内充水。
8 场地堆载及监测
8.1 基坑开挖及时运出，基坑顶严禁进行堆土作业；基坑坡顶允许地面堆载每平米不得超过10kn。
8.2 基坑开挖时将对坑外地层变形（地表沉降，地下表水位等），临近建筑物的倾斜以及临近地下管线沉降与位移等方面进行监测。
8.3基坑及周围环境的监测、测试
1）基坑周边道路沉降观测：沿周边道路、管线每隔约15m设一沉降监测点。
2）基坑周围建筑物变形观测：基坑边缘外2倍基坑深度距离内的重要建筑物、构筑物，外墙特征点布置变形监测点。
8.4 监测与测试的控制要求（支护结构与周围环境监测参考报警值）
1）道路、建筑物的沉降速度不超过3mm/d，累计沉降量不超过规范容许值。
2）支护结构水平位移速度不超过3mm/d，累计水平位移报警值不超过1.5%挖深。
其它报警值最后由设计、监理、监测三方共同讨论确定。
8.5 观测周期
基坑开挖施工前进行第一次观测，观测值作为初始值，基坑开挖
前期每三天观测一次，中期每两天观测一次，基坑或周围环境位移变形较大时，每天观测一次。
必要时，随时观测。
观测成果应及时反馈给业主、监理、设计和施工单位。
9 结束语
本工程基坑施工过程中，对坑外地层变形（地表沉降，地下表水位等），临近建筑物的倾斜以及临近地下管线沉降与位移等方面进行监测，未出现任何质量事故，施工方案可行。
【参考文献】
［1］赵志缙，应惠清．简明深基坑工程设计施工手册．北京：中国建筑工业出版社，2000．
［2］赵志缙，赵帆．高层建筑施工．2版．北京：中国建筑工业出版社，2005．
［3］郭正兴，李金根．建筑施工．南京：东南大学出版社，1996．。
