专利名称：一种无网结印刷网版的制版工艺专利类型：发明专利
发明人：张磊
申请号：CN201810919613.3
申请日：20180814
公开号：CN109094177A
公开日：
20181228
专利内容由知识产权出版社提供
摘要：本发明公开了一种无网结印刷网版的制版工艺，包括以下步骤，步骤一、绷网，步骤二、摆细栅线，步骤三、砂刻处理，步骤四、脱脂，步骤五、涂布，步骤六、晒版，步骤七、显影。
通过无网结制作工艺，可以做到网版图形细栅部分的金属丝网完全无结点，可规避因结点导致的EL断栅等问题，解决细线印刷难的瓶颈。
也可以降低印刷浆料的消耗，无网结工艺对印刷后的高宽比、线型有显著的提升，最终对电池片的效果产生影响，并且提高电能转化效率。
申请人：江西鸿格科技有限公司
地址：338004 江西省新余市高新开发区工业地产三期(东兴路1988号)九栋A区二楼
国籍：CN
代理机构：南昌汇智合诚知识产权代理事务所(普通合伙)
代理人：邓秋星
更多信息请下载全文后查看。
![一种无网结SE网版的快速制版方法[发明专利]](https://img.taocdn.com/s1/m/472c44b677232f60dccca128.png)

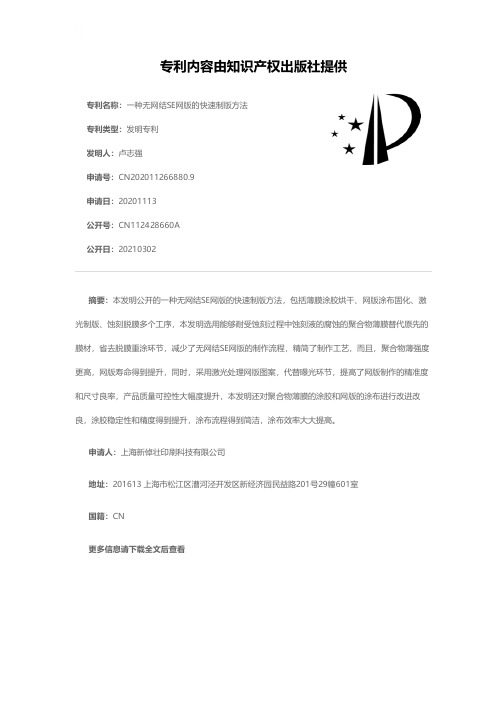

专利名称：一种无网结SE网版的快速制版方法专利类型：发明专利
发明人：卢志强
申请号：CN202011266880.9
申请日：20201113
公开号：CN112428660A
公开日：
20210302
专利内容由知识产权出版社提供
摘要：本发明公开的一种无网结SE网版的快速制版方法，包括薄膜涂胶烘干、网版涂布固化、激光制版、蚀刻脱膜多个工序，本发明选用能够耐受蚀刻过程中蚀刻液的腐蚀的聚合物薄膜替代原先的膜材，省去脱膜重涂环节，减少了无网结SE网版的制作流程，精简了制作工艺，而且，聚合物薄强度更高，网版寿命得到提升，同时，采用激光处理网版图案，代替曝光环节，提高了网版制作的精准度和尺寸良率，产品质量可控性大幅度提升，本发明还对聚合物薄膜的涂胶和网版的涂布进行改进改良，涂胶稳定性和精度得到提升，涂布流程得到简洁，涂布效率大大提高。
申请人：上海新倬壮印刷科技有限公司
地址：201613 上海市松江区漕河泾开发区新经济园民益路201号29幢601室
国籍：CN
更多信息请下载全文后查看。
![一种无网结丝网定位装置及定位方法[发明专利]](https://img.taocdn.com/s1/m/c8bd0df055270722182ef7a5.png)
专利名称：一种无网结丝网定位装置及定位方法专利类型：发明专利
发明人：陈富贵,胡实,杨国玉
申请号：CN201611206427.2
申请日：20161223
公开号：CN108237765A
公开日：
20180703
专利内容由知识产权出版社提供
摘要：本发明公开了一种无网结丝网定位装置及定位方法，属于晶硅电池片制造技术领域。
它包括基台，所述基台上以基台的几何中心为圆心，呈环形阵列分布方式装配有四个滑轨，滑道上开设有滑槽且在滑槽内装配有滑块，每个所述滑块上安装有一个丝网夹子。
本发明通过在滑道的滑块上设置丝网夹子，通过伺服马达张拉丝网夹子对丝网进行张拉定位，根据丝网与边框的位置进行快速调整，快速将丝网拉平，减少人工将丝网拉平时耗时多，精度低的问题，同时解决了人工放置丝网时，调整后丝网易移动的问题。
在伺服马达与丝网夹子之间的电子拉力计，实时监控丝网受力情况，实时反馈至伺服马达，超过一定阈值，马达自动停止，避免丝网被拉断。
申请人：常州三立精图光电有限公司
地址：213100 江苏省常州市武进高新区凤翔路7号
国籍：CN
代理机构：常州佰业腾飞专利代理事务所(普通合伙)
代理人：康潇
更多信息请下载全文后查看。
![一种无网结网版[实用新型专利]](https://img.taocdn.com/s1/m/e384290082c4bb4cf7ec4afe04a1b0717fd5b30f.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020884341.0(22)申请日 2020.05.22(73)专利权人 常州亚龙电子科技有限公司地址 213000 江苏省常州市新北区奔牛镇祁家村委刘家塘68号(72)发明人 徐志明 吴冬 (74)专利代理机构 常州智慧腾达专利代理事务所(普通合伙) 32328代理人 曹军(51)Int.Cl.B41F 15/36(2006.01)B32B 15/02(2006.01)B32B 15/18(2006.01)B32B 15/20(2006.01)B32B 15/09(2006.01)B32B 15/085(2006.01)B32B 15/08(2006.01)B32B 15/082(2006.01)(54)实用新型名称一种无网结网版(57)摘要本实用新型提供了一种无网结网版，包括网纱和设置在网纱上的有机膜层，所述有机膜层上开设有多个开口，所述网纱包括多条经线和与所述多条经线相互交织的多条纬线，所述每一个开口与纬线平行，且每一个所述开口位于相邻的两条纬线之间。
本实用新型的无网结网版相较于传统的开口平行于经线的网版，另辟蹊径，采用开口与纬线平行，避免了传统制版过程中为了避免网结而去除经线，提高了网版的使用寿命。
权利要求书1页 说明书2页 附图1页CN 212920778 U 2021.04.09C N 212920778U1.一种无网结网版，包括网纱和设置在网纱上的有机膜层，所述有机膜层上开设有多个开口，所述网纱包括多条经线和与所述多条经线相互交织的多条纬线，其特征在于：每一个所述开口与纬线平行，且每一个所述开口位于相邻的两条纬线之间。
2.如权利要求1所述的无网结网版，其特征在于：相邻的位于任一开口的两侧的两条纬线之间的间距较没有设置所述开口的相邻的两条纬线之间的间距大。
3.如权利要求2所述的无网结网版，其特征在于：设置有所述开口的相邻的两条纬线之间的间距为100-200mm，没有设置所述开口的相邻的两条纬线之间的间距为40-60mm。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910258678.2
(22)申请日 2019.04.01
(71)申请人 孙以泽
地址 200040 上海市长宁区延安西路1882
号
申请人 孟婥
(72)发明人 孟婥 孙以泽
(74)专利代理机构 上海统摄知识产权代理事务
所(普通合伙) 31303
代理人 辛自豪
(51)Int.Cl.
D04C 3/00(2006.01)
(54)发明名称变网目无结网编织方法(57)摘要本发明涉及一种变网目无结网的编织方法，在无结网编织装备上进行编织，形成变网目的无结网；无结网编织装备由若干个编织单元组成；编织单元包括编织底盘、拨盘、锭子、拨盘驱动部件、转换块和转换块驱动部件；变网目无结网编织装备的编织过程为：a)转换块处于非交叉锭子轨道状态，各编织单元独立编织，至所要求的不同目脚长度，即所编织无结网网目沿编织方向可变；b)转换块处于交叉锭子轨道状态，通过转换块交换相邻编织单元的锭子，完成结节编织；循环步骤a )和b)，完成变网目无结网的编织。
本发明的变网目无结网的编织方法可在线变网目，编织的无结网局部产生缺陷时，局部缺陷不易扩张，使用寿命长、
可靠性高。
权利要求书2页 说明书5页 附图5页CN 110016760 A 2019.07.16
C N 110016760
A
权 利 要 求 书1/2页CN 110016760 A
1.变网目无结网的编织方法，其特征是：在无结网编织装备上进行编织，形成变网目的无结网；
所述无结网编织装备由若干个编织单元组成；所述编织单元包括编织底盘、拨盘、锭子、拨盘驱动部件、转换块和转换块驱动部件；锭子在锭子轨道上运动；
所述锭子轨道由编织底盘的固定锭子轨道和转换块的可变锭子轨道构成；
所述编织底盘上表面开有转换块半圆安装孔和固定锭子轨道，相邻编织单元编织底盘的转换块半圆安装孔构成一转换块安装孔；所述转换块安装孔的中心是相邻编织单元锭子轨道的交叉点；
所述转换块为一带有中心孔的圆柱块体，其上表面开设有可变锭子轨道；所述转换块的可变锭子轨道包括一组交叉锭子轨道和一组非交叉锭子轨道；
交叉锭子轨道为两中点交叉的直线槽，交叉锭子轨道与编织底盘的固定锭子轨道相切连接；
非交叉锭子轨道由两个与固定锭子轨道相切链接的圆弧组成，圆弧半径与编织底盘的固定锭子轨道半径相等；
所述转换块驱动部件的输出轴连接转换块；
所述变网目无结网编织装备的编织过程为：
a)转换块处于非交叉锭子轨道状态，各编织单元独立编织，至所要求的不同目脚长度；
b)转换块处于交叉锭子轨道状态，通过转换块交换相邻编织单元的锭子，完成结节编织；
所要求的不同目脚长度是指所编织无结网网目沿编织方向可变，即目脚长度可变化；
循环步骤a)和b)，完成变网目无结网的编织。
2.根据权利要求1所述的变网目无结网的编织方法，其特征在于，具体包括以下步骤：
(1)牵引各锭子纱筒上的纱线至出纱口，再拖拽至各编织单元的收纱机构并使纱线保持一定张力；
(2)确定各编织单元内锭子在拨盘上的初始位置；装备运行中，所有锭子在任意时刻不干涉；
(3)转换块处于非交叉锭子轨道状态，开始编织，各编织单元独立编织，编织出实心或空心编织绳，至无结网的不同目脚长度；
(4)转换块驱动部件启动，驱动转换块处于交叉锭子轨道状态，交换相邻编织单元的所有锭子，完成结节编织；
(5)循环步骤(3)和(4)，完成变网目无结网的编织。
3.根据权利要求2所述的变网目无结网的编织方法，其特征在于，所述初始位置通过人工试算确定，或者，将锭子运动中所有干涉情况作为约束条件求解锭子的初始位置。
4.根据权利要求1所述的变网目无结网的编织方法，其特征在于，所述编织单元中拨盘的数量为偶数；拨盘中心连线形成正多边形。
5.根据权利要求1所述的变网目无结网的编织方法，其特征在于，所述转换块驱动部件包括驱动电机，驱动电机安装在编织底盘上，驱动电机的输出轴与转换块的中心孔相连接。
6.根据权利要求1所述的变网目无结网的编织方法，其特征在于，一组交叉锭子轨道和一组非交叉锭子轨道的对称中心点重合且为转换块的圆心。
2。
