当前位置：文档之家 › 11-1-聚碳酸酯

11-1-聚碳酸酯

  • 格式：ppt
  • 大小：2.04 MB
  • 文档页数：27

下载文档原格式

  / 27

合集下载

公共卫生主治医师专业实践能力-11-(1)1_真题-无答案

公共卫生主治医师专业实践能力-11-(1)1_真题-无答案

公共卫生主治医师专业实践能力-11-(1)1(总分100,考试时间90分钟)一、以下每一道考题下面有A、B、C、D、E五个备选答案。

请从中选择一个最佳答案。

1. 关于预防农药污染的措施，不正确的是A．不使用农药B．严格规定农药使用范围和使用方法C．绝对禁止使用致癌性农药D．研究和推广生物防治与物理防治E．加强灌溉农田的卫生管理2. 公共场所卫生工作的核心是A．加强卫生管理B．创造舒适和卫生的生活环境C．加大卫生监督力度D．规范经营行为E．处罚违法行为3. 放射性活度1Bq表示A．每秒1次核衰变B．每秒3.7次核衰变C．每秒37次核衰变D．每秒3.7×1010次核衰变E．每克质量放射性核素每秒1次核衰变4. 我国粮食、蔬菜、肉、蛋、鱼、奶中污染水平升高较快，3年全国平均值超过国家平均标准2倍的重金属是A．锰B．镉C．铅D．铝E．镁5. 食物中毒是指摄入了某些有毒食品而引起的特定疾病，具体指摄入了含有A．生物性、化学性有毒有害物质的食品，后出现的非传染性的急性、亚急性疾病 B．物理性、化学性有毒有害物质的食品，后出现的非传染性的急性、亚急性疾病 C．生物性、化学性有毒有害物质的食品，后出现的传染性的急性、亚急性疾病D．生物性、化学性有毒有害物质的食品，后出现的传染性、非传染性疾病E．生物性、物理性有毒有害物质的食品，后出现的非传染性的急性、亚急性疾病6. 维生素A含量丰富的食物是A．猪肝B．大米C．大豆D．玉米E．鸡肉7. 我国对婴儿和儿童用化妆品产品的菌落总数要求不得大于A．1000CFU/mlB．500CFU/mlC．200CFU/mlD．100CFU/mlE．10CFU/ml8. 1977年在其26号出版物中提出放射防护体系的国际组织是A．IECB．ICRPC．UNSCEARD．WHOE．IAEA9. 《生活饮用水卫生监督管理办法》规定，直接从事供、管水人员进行健康检查的时间间隔是A．半年B．1年C．2年D．3年E．4年10. 关于体育锻炼对生长发育影响的描述，不正确的是A．促进肌纤维增长变粗，使身体素质明显改善B．可促进性发育过早发生，发挥更大的生长潜力C．有效调节内分泌，使生长激素出现脉冲式分泌D．是控制体重、调节身体成分的重要手段E．加速下丘脑对促激素的分泌，加快青春期体格生长11. 下列不属于食品卫生监测采样原则的特性是A．代表性B．适时性C．典型性D．特殊性E．程序操作性12. 公共场所微小气候是指A．室内空气质量B．湿度、温度、风速C．采光和照明D．噪声、气温E．气温、气压和采光13. 《化妆品卫生监督条例》规定，国家对化妆品的生产和销售实行A．卫生质量保证制度B．卫生监督制度C．卫生监测制度D．卫生管理制度E．卫生质量申报制度14. 室内小气候对人体的直接作用是A．影响热交换B．影响生物代谢C．影响产热和散热D．影响能量代谢E．影响体温调节15. 《生活饮用水卫生标准》(GB5749-85)规定生活饮用水中氟化物标准值为A．0.1mg/LB．0.5mg/LC．1.0mg/LD．1.5mg/LE．2.0mg/L16. 《生活饮用水卫生监督管理办法》实施时间是A．1989年12月1日B．1996年7月9日C．1997年7月1日D．1998年7月1日E．2003年1月1日17. 人耳能感觉到的声频范围是A．2～2000HzB．20～2000HzC．200～2000HzD．200～20000HzE．200～2000000Hz18. 关于硅沉着病(矽肺)的描述，错误的是A．基本病理变化为肺间质广泛纤维化B．是尘肺中最严重的一种C．发病比较缓慢D．胶原纤维性病变尚无根治方法E．肺结核是主要的并发症19. 1895年发现X射线的是A．居里夫人B．爱因斯坦C．伦琴D．贝可勒尔E．卢瑟福20. 不影响真菌生长繁殖和产毒的因素是A．湿度B．亮度C．温度D．真菌种类E．通风条件21. 下列对酸雨的叙述，不正确的是A．酸雨通常是指pH＜5.65的酸性降水B．酸雨包括雨、雪、雹和雾C．酸雨中起主要作用的酸是H2SO4和HClD．酸雨可使土壤酸化E．酸雨对人体健康可造成直接危害22. 关于职业性肿瘤，正确的描述是A．我国职业病名单中有法定10种职业性肿瘤B．职业性肿瘤没有固定的好发部位或范围C．职业性肿瘤有一定的潜伏期D．职业性肿瘤的发病年龄比非职业性肿瘤延迟E．没有特定的病理类型23. 我国化妆品卫生规范规定的微生物指标不包括A．细菌总数B．粪大肠埃希菌C．铜绿假单胞菌D．金黄色葡萄球菌E．沙门菌24. 《生活饮用水卫生规范》(2001年版)中，生活饮用水水质分常规检验项目和非常规检验项目，其中常规检验项目34项。

常用热塑性塑料收缩率

常用热塑性塑料收缩率
聚丙烯(PP)
1.0~2.5
30.
聚全氟乙丙烯(FEP<F-46>)
2~5
42.
聚碳酸酯(PC)
0.5~0.8
31.
聚-4甲基戌烯(1)
1.5~3
43.
聚甲醛(共聚) (POM)
1.2~3.0
32.
聚酰亚胺(PI)
0.5~1
44.
聚苯乙烯(PS)
0.6~0.8
33.
聚酰胺
尼龙1010 (N1010)
0.5~4.0
45.
苯乙烯-丁二烯-丙烯腈共聚物(ABS)
0.3~0.8
34.
尼龙6 (N6)
0.8~2.5
46.
改性聚甲基丙烯酸甲酯(PMMA)
0.5~0.7
35.
尼龙66 (N66)
1.5~2.2
47.
氯化聚醚(CPT)
0.4~0.8
36.
尼龙610 (N610)
1.2~2
0.4~0.8
12.
尼龙610 (N610)
1.2~2.0
24.
常用热塑性塑料收缩率
序号
塑料名称
计算
收缩率
序号
塑料名称
计算
收缩率
13.1
聚苯醚（PPO）
1.7~1.0
25.
聚酰胺
尼龙9 (N9)
1.5~2.5
14.
聚砜(PSF)
0.5~0.7
26.
尼龙11 (N11)
1.2~1.5
1.5~2.5
26.
聚砜(PSF)
0.5~0.7
38.
尼龙11 (N11)
1.2~1.5

注塑参数设置对照表

注塑参数设置对照表

玻纤增强 玻纤增强 均聚POM 共聚POM PBT PSU 螺杆-线式 螺杆-线式 螺杆-线式 螺杆-线式 螺杆-线式 螺杆-线式 螺杆-线式 螺杆-线式 螺杆-线式 1 11 111 1 1 突变 突变式 突变 突变式 20-30 30-60 20-40 20-30 50-40 20-40 20-30 20-40 20-40 直通式 直通式 直通式 直通式 延伸式 直通式 直通式 直通式 直通式 220-240 160-170 200-220 180-200 220-230 210-230 280-300 170-180 170-180 230-250 170-190 230-240 180-210 230-250 230-240 300-320 170-190 170-190 240-250 170-190 230-250 190-230 240-260 240-360 310-330 170-190 180-200 210-230 140-150 200-220 180-200 230-240 210-220 290-300 170-180 170-190 60-80 20-50 65-80 40-80 80-100 70-110 130-150 90-120 90-100 80-130 60-100 60-90 90-120 80-120 80-100 100-140 80-130 80-120 40-60 30-40 30-40 40-60 40-50 40-50 40-50 30-50 30-50 42405 42372 42372 42405 42405 42405 42405 42405 42405 20-40 15-40 42673 20-40 20-80 42663 20-50 20-80 20-90 20-40 10-40 15-30 20-40 20-50 15-30 20-50 20-60 20-60 50-90 40-90 30-70 50-90 50-140 30-60 50-110 50-150 50-160 卧式沸腾 卧式沸腾 卧式沸腾 卧式沸腾 卧式沸腾 卧式沸腾 卧式沸腾 卧式沸腾 卧式沸腾 100-120 90-110 120-135 100-120 120-140 120-135 130-150 110-120 110-120 1 0.5-1.0 2 1 2 2 1.0-2.0 0.5-1.0 0.5-1.0 PMMA PS HIPS PET PBT

11 AIS材质分类说明

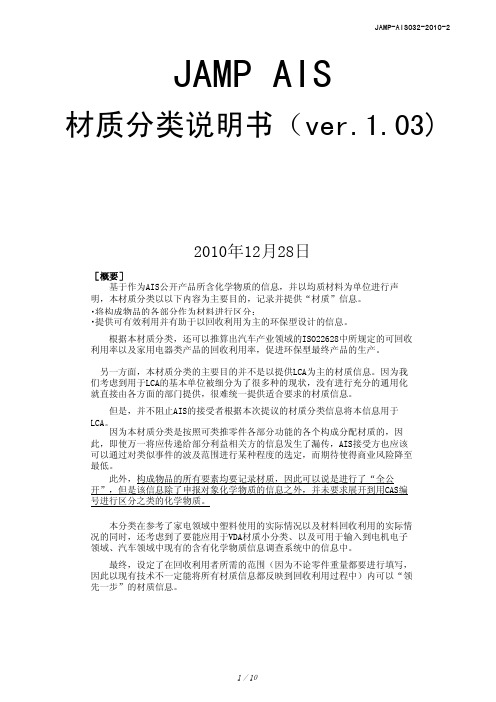

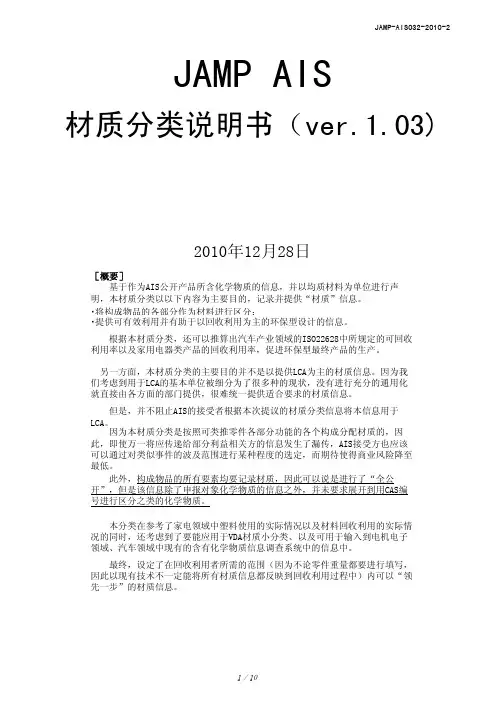

11 AIS材质分类说明
高合金钢 合金钢是指为了改变钢的性质、获得符合用途的性能，而添加(各元素均有其规定的阈值)1种以上合金元 素的钢。高合金钢是指这些合金元素的合计重量的重量百分比（ｗｔ％）达到10%以上的合金钢。所谓的 不锈钢是指铁中含有约10.5(wt)％以上的铬的合金(在JIS G0203中只采用百分比进行定义)，该合金钢即 为高合金钢。 在ＩＳＯ中是采用质量百分比（mass%）进行表述，实际上它与重量百分比(wt%)是相同的，而AIS以及其 他行业的数据格式中也使用wt%，因此在文章的表述中采用重量百分比。
根据本材质分类，还可以推算出汽车产业领域的ISO22628中所规定的可回收 利用率以及家用电器类产品的回收利用率，促进环保型最终产品的生产。
另一方面，本材质分类的主要目的并不是以提供LCA为主的材质信息。因为我 们考虑到用于LCA的基本单位被细分为了很多种的现状，没有进行充分的通用化 就直接由各方面的部门提供，很难统一提供适合要求的材质信息。
机
树脂
系 材 质
热
聚乙烯(PE) 聚丙烯 (PP)
聚苯乙烯 (PS) 聚氯乙烯 (PVC)
塑 聚碳酸酯 (PC)
性 聚缩醛 (POM)
树 丙烯腈丁二烯苯乙烯共聚物
脂 (ABS) 聚酰胺 (PA) 聚对苯二甲酸乙二醇酯 (PET)
聚苯醚 (PPE)
热塑性弹性体 其他热塑性树脂
聚氨酯 (PUR)
不饱和聚酯 (UP) 固 环氧树脂 (EP)
CrN 涂层 DLC 涂层 TiN 涂层 汽化镀金膜（包含喷溅） 金以外的贵金属、稀有金属汽化镀 金（包含喷溅）
其他无机化合物的涂层
S201
S202
S203 S204 S205 S206 S207 S208
S209

11 环氧树脂

11 环氧树脂

使 用 指 南
①固化剂 其作用是把线型环氧树脂变成不熔 的体型结构。常用的种类有：多元 胺、多元酸及多元酸酐等。种类不 同，用量也不同，少则10％，多则 40％。
使 用 指 南
②稀释剂 作用是降低树脂的粘度，提高其扩 散性、吸附能力的物质。其中分活 性和非活性2种。活性稀释剂有： 环氧丙烷丁基醚、环氧丙烷苯基醚 等，用量为树脂量的5％一20％； 非活性稀释剂有：丙酮、甲苯、正 丁醇、苯乙烯、环己酮等，用量为 5％一15％。
甲 醛
甲醛是一种无色， 甲醛是一种无色，有强烈刺激型 气味的气体。易溶于水、醇和醚。 气味的气体。易溶于水、醇和醚。 甲醛在常温下是气态， 甲醛在常温下是气态，通常以水 溶液形式出现。易溶于水和乙醇， 溶液形式出现。易溶于水和乙醇， 35～40％的甲醛水溶液叫做福尔 ～ ％ 马林。 马林。甲醛分子中有醛基生缩聚 反应，得到酚醛树脂(电木）。甲 电木）。 反应，得到酚醛树脂 电木）。甲 醛是一种重要的有机原料， 醛是一种重要的有机原料，主要 用于塑料工业(如制酚醛树脂 如制酚醛树脂、 用于塑料工业 如制酚醛树脂、脲 醛塑料—电玉 合成纤维(如合成 电玉)、 醛塑料 电玉 、合成纤维 如合成 维尼纶—聚乙烯醇缩甲醛 聚乙烯醇缩甲醛)、 维尼纶 聚乙烯醇缩甲醛 、皮革 工业、医药、染料等。 工业、医药、染料等。
环 氧 值 的 计 算
环氧值是环氧树脂的重要 性能指标，可用以鉴定环氧 树脂的质量，或计算固化剂 的用量。
改 性 环 氧 树 脂
环氧树脂改性的重点是： 提高耐热性、耐燃性、延长使用期 和贮存期、树脂单组分化、低粘度、 低温固化等。
11.1 11.1
11.1 11.1 改 性 环 氧 树 脂
1 2 3 4
的 型 号 组 成

PC-聚碳酸酯

PC-聚碳酸酯

力学性能
PC的冲击强度特别突出，是热塑性塑料中冲击强度最好的品种之一， 其数值比聚酰胺、聚甲醛等高3~10倍，接近酚醛树脂和聚酯玻璃钢
。PC的弹性模量高，受温度影响小，蠕变小，尺寸稳定性好。PC的
主要缺点是皮料强度低，易产生应力开裂、耐磨性较差、缺口冲击敏 感性高等。PC的力学性能见表。
项目 拉伸强度/MPa 弯曲强度/MPa 压缩强度/MPa 100~120 数值 项目 断裂伸长率（%） 弯曲弹性模量/MPa 布氏强度 数值 60~130 2000~2500 150~160
疲劳强度/MPa
106 周 10.5 期
107 周 7.5 期
Izod缺口冲击强度
低温时的缺口冲击强度
60~75
640~910
大多数PC在低温时的缺口冲击强度在 640~910J/m，具有较高的缺口敏 感性。因而在制品设计时做些改进，就会获得比标准试验所得的数据高 得多的实际缺口冲击强度。另外，冲击缺口敏感性与PC的相对分子质量 大小有一定关系，相对分子质量越低，冲击缺口半径的影响程度就越大 ，这在实际应用中必须引起足够的重视。 PC的冲击韧性受相对分子质量影响很大。相对分子质量增高可以使冲击 韧性提高，这与链缠结增多有密切关系。相对分子质量增高使缠结点增 多，在瞬间破坏时需要做更大的功。 PC分子中的酯基，决定了它对水分的敏感性，虽然PC数值以及制品的 吸湿性较小，室温下的平衡吸水率仅为0.3%，但少量的水分会引起成型 过程中PC的分子的降解，使相对分子质量下降，熔体粘度降低，制品的 力学性能特别是冲击强度明显下降。吸水率越高，PC制品的内应力越大 ，特别是对厚壁制品，由于冷却时间长，有些甚至外部已经完全冷却， 而内部物料仍然处于熔融状态，微量的水分仍然继续影响制品的性能。 此外，由于PC分子链的刚性较大，因此在成型过程中易造成应力集中， 导致制品在长期使用过程中应力开裂。

聚碳酸酯pc耐力板的规范要求

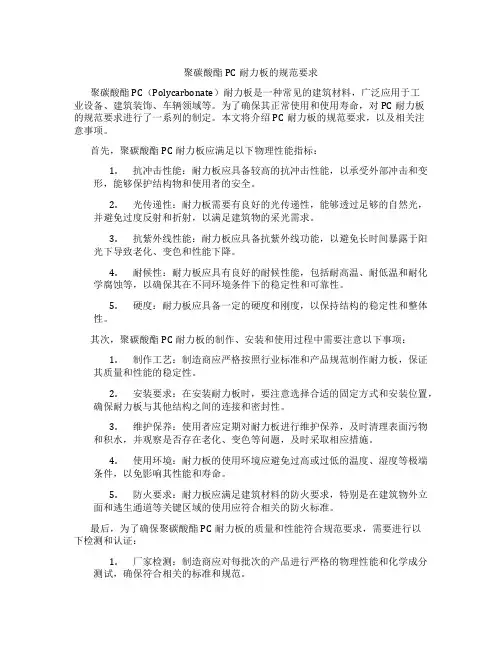

聚碳酸酯PC耐力板的规范要求聚碳酸酯PC（Polycarbonate）耐力板是一种常见的建筑材料，广泛应用于工业设备、建筑装饰、车辆领域等。

为了确保其正常使用和使用寿命，对PC耐力板的规范要求进行了一系列的制定。

本文将介绍PC耐力板的规范要求，以及相关注意事项。

首先，聚碳酸酯PC耐力板应满足以下物理性能指标：1.抗冲击性能：耐力板应具备较高的抗冲击性能，以承受外部冲击和变形，能够保护结构物和使用者的安全。

2.光传递性：耐力板需要有良好的光传递性，能够透过足够的自然光，并避免过度反射和折射，以满足建筑物的采光需求。

3.抗紫外线性能：耐力板应具备抗紫外线功能，以避免长时间暴露于阳光下导致老化、变色和性能下降。

4.耐候性：耐力板应具有良好的耐候性能，包括耐高温、耐低温和耐化学腐蚀等，以确保其在不同环境条件下的稳定性和可靠性。

5.硬度：耐力板应具备一定的硬度和刚度，以保持结构的稳定性和整体性。

其次，聚碳酸酯PC耐力板的制作、安装和使用过程中需要注意以下事项：1.制作工艺：制造商应严格按照行业标准和产品规范制作耐力板，保证其质量和性能的稳定性。

2.安装要求：在安装耐力板时，要注意选择合适的固定方式和安装位置，确保耐力板与其他结构之间的连接和密封性。

3.维护保养：使用者应定期对耐力板进行维护保养，及时清理表面污物和积水，并观察是否存在老化、变色等问题，及时采取相应措施。

4.使用环境：耐力板的使用环境应避免过高或过低的温度、湿度等极端条件，以免影响其性能和寿命。

5.防火要求：耐力板应满足建筑材料的防火要求，特别是在建筑物外立面和逃生通道等关键区域的使用应符合相关的防火标准。

最后，为了确保聚碳酸酯PC耐力板的质量和性能符合规范要求，需要进行以下检测和认证：1.厂家检测：制造商应对每批次的产品进行严格的物理性能和化学成分测试，确保符合相关的标准和规范。

2.第三方认证：耐力板的质量和性能可以通过第三方认证机构进行测试和认证，如ISO、ASTM等国际认证机构。

聚碳酸酯(PC)设计资料

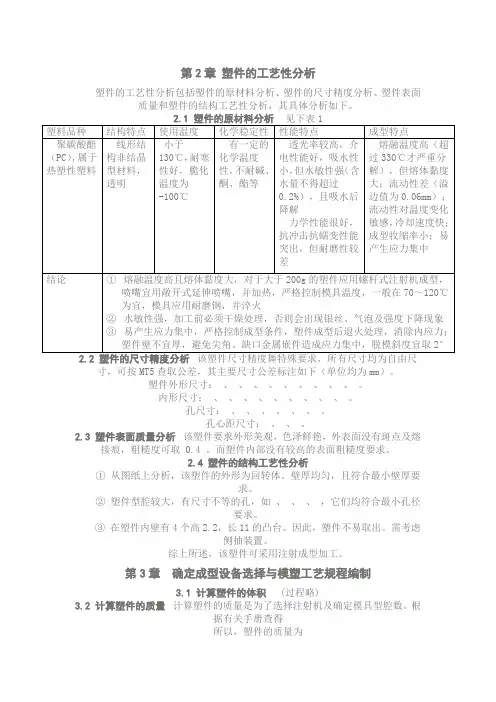

第2章塑件的工艺性分析塑件的工艺性分析包括塑件的原材料分析、塑件的尺寸精度分析、塑件表面质量和塑件的结构工艺性分析，其具体分析如下。

寸，可按MT5查取公差，其主要尺寸公差标注如下（单位均为mm）。

塑件外形尺寸：、、、、、、、、、。

内形尺寸：、、、、、、、、、。

孔尺寸：、、、、、、。

孔心距尺寸：、、。

2.3 塑件表面质量分析该塑件要求外形美观，色泽鲜艳，外表面没有斑点及熔接痕，粗糙度可取0.4。

而塑件内部没有较高的表面粗糙度要求。

2.4 塑件的结构工艺性分析①从图纸上分析，该塑件的外形为回转体。

壁厚均匀，且符合最小壁厚要求。

②塑件型腔较大，有尺寸不等的孔，如、、、，它们均符合最小孔径要求。

③在塑件内壁有4个高2.2，长11的凸台。

因此，塑件不易取出。

需考虑侧抽装置。

综上所述，该塑件可采用注射成型加工。

第3章确定成型设备选择与模塑工艺规程编制3.1 计算塑件的体积(过程略)3.2 计算塑件的质量计算塑件的质量是为了选择注射机及确定模具型腔数。

根据有关手册查得所以，塑件的质量为根据塑件形状及尺寸采用一模一样的模具结构，考虑外形尺寸、对塑件原材料的分析及注射时所需的压力情况，参考模具设计手册初选螺杆式注射机：XS-ZY-250（经§.5节注射机参数校核，XS-ZY-250不能满足闭合高度要求，故选XS-ZY-500）。

3.3 塑件模塑成型工艺参数的确定聚碳酸酯注射成型工艺参数见表2，试模时，可根据实际情况作适当调整。

3.4 填写模塑成型工艺卡灯座模塑工艺卡见表3第5章注射模设计的尺寸计算5.1成型零件尺寸计算该塑件的成型零件尺寸均按平均值法计算。

查有关手册得PC的收缩率为，故平均收缩率为，根据塑件尺寸公差要求，模具的制造公差取。

成型零件尺寸计算见表5。

①抽芯距的计算其中：h为凸台高度，（2~3）mm为抽芯安全系数。

②滑块倾角的确定。

斜滑块倾角是抽芯机构的主要技术数据之一，它与塑件成型后能否顺利取出以及推出力、推出距离有直接的关系。

高性能浇注型聚氨酯弹性体的耐热性能

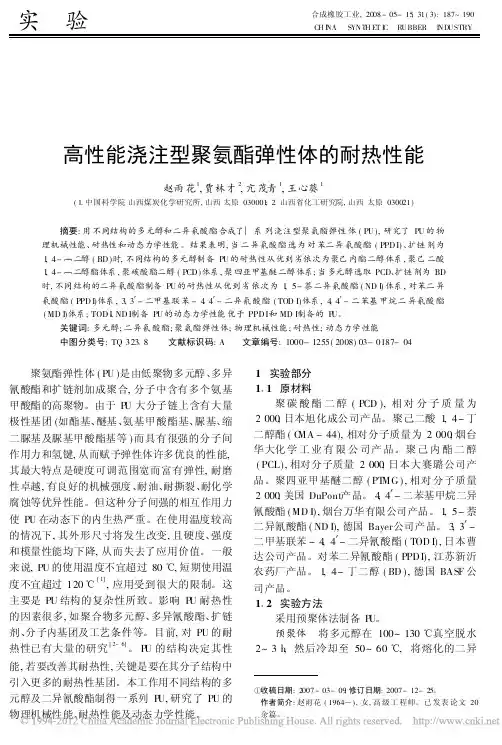

实验合成橡胶工业,2008-05-15,31(3):187~190CH I NA SYNT H ET I C R UBBER I ND USTRY高性能浇注型聚氨酯弹性体的耐热性能赵雨花1,贾林才2,亢茂青1,王心葵1(1.中国科学院山西煤炭化学研究所,山西太原030001;21山西省化工研究院,山西太原030021)摘要:用不同结构的多元醇和二异氰酸酯合成了一系列浇注型聚氨酯弹性体(PU),研究了PU的物理机械性能、耐热性和动态力学性能。

结果表明,当二异氰酸酯选为对苯二异氰酸酯(PPD I)、扩链剂为1,4-丁二醇(BD)时,不同结构的多元醇制备PU的耐热性从优到劣依次为聚己内酯二醇体系,聚己二酸1,4-丁二醇酯体系,聚碳酸酯二醇(PCD)体系,聚四亚甲基醚二醇体系;当多元醇选取PCD、扩链剂为BD时,不同结构的二异氰酸酯制备PU的耐热性从优到劣依次为1,5-萘二异氰酸酯(ND I)体系,对苯二异氰酸酯(PPD I)体系,3,3c-二甲基联苯-4,4c-二异氰酸酯(TOD I)体系,4,4c-二苯基甲烷二异氰酸酯(MD I)体系;TOD I、ND I制备PU的动态力学性能优于PPD I和MD I制备的P U。

关键词:多元醇;二异氰酸酯;聚氨酯弹性体;物理机械性能;耐热性;动态力学性能中图分类号:TQ32318文献标识码:A文章编号:1000-1255(2008)03-0187-04聚氨酯弹性体(PU)是由低聚物多元醇、多异氰酸酯和扩链剂加成聚合,分子中含有多个氨基甲酸酯的高聚物。

由于P U大分子链上含有大量极性基团(如酯基、醚基、氨基甲酸酯基、脲基、缩二脲基及脲基甲酸酯基等)而具有很强的分子间作用力和氢键,从而赋予弹性体许多优良的性能,其最大特点是硬度可调范围宽而富有弹性,耐磨性卓越,有良好的机械强度、耐油、耐撕裂、耐化学腐蚀等优异性能。

但这种分子间强的相互作用力使PU在动态下的内生热严重。

在使用温度较高的情况下,其外形尺寸将发生改变,且硬度、强度和模量性能均下降,从而失去了应用价值。

聚碳酸酯cas编号

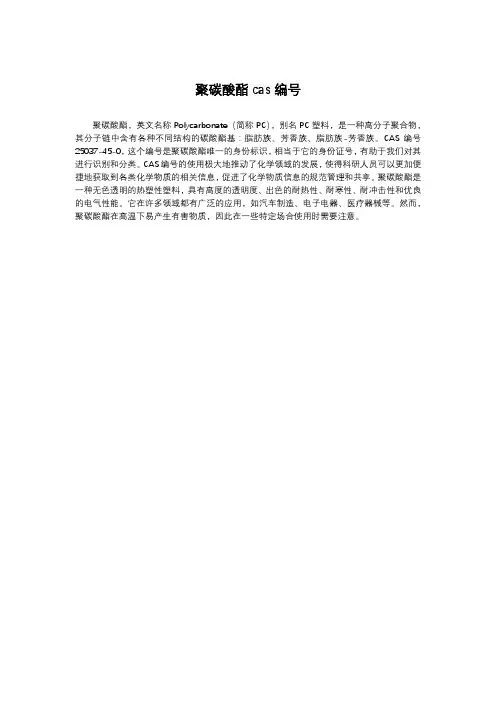

聚碳酸酯cas编号
聚碳酸酯，英文名称Polycarbonate（简称PC），别名PC塑料，是一种高分子聚合物，其分子链中含有各种不同结构的碳酸酯基：脂肪族、芳香族、脂肪族-芳香族。

CAS编号25037-45-0，这个编号是聚碳酸酯唯一的身份标识，相当于它的身份证号，有助于我们对其进行识别和分类。

CAS编号的使用极大地推动了化学领域的发展，使得科研人员可以更加便捷地获取到各类化学物质的相关信息，促进了化学物质信息的规范管理和共享。

聚碳酸酯是一种无色透明的热塑性塑料，具有高度的透明度、出色的耐热性、耐寒性、耐冲击性和优良的电气性能。

它在许多领域都有广泛的应用，如汽车制造、电子电器、医疗器械等。

然而，聚碳酸酯在高温下易产生有害物质，因此在一些特定场合使用时需要注意。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

分子链刚性→
较高的玻璃化温度和熔融温度、熔体粘 度高，抗变形性好（刚性好、蠕变小、尺 寸稳定性优)，力学性能也颇优。 限制了分子链的取向和结晶，若一旦取 向，又不易松弛，致使内应力不易消除， 容易产生内应力被冻结的现象，导致在某 种应用条件下的应力开裂现象。
双酚A型聚碳酸酯具有刚性分子链，但却 具有优异的韧性
1.分子链易形成稳定的原纤维聚集状结构。
原纤维会成束并混乱交错排列组成疏松的网络，
使聚合物内存在大量空隙(自由空间)。 原纤维内的分子链间作用力较大，敛集密度较高。 在快速的外加载荷作用下，聚合物以原纤维为单 位可自由移动，吸收大量外载荷的能量。这种结 构特性赋予聚合物很高的抗冲击性能。
2.聚合物的无定形结构有利于材料的韧性。
2．PC成型加工方法
聚碳酸酯可以采用注塑、挤出、吹塑、旋塑、
热式注塑机，螺杆应是等距、
深度渐变的单头螺纹螺杆，螺杆头部应带有止逆环， 喷嘴采用延长式敞开型或大通道密闭型。 挤出成型所用挤出机螺杆与注塑机用螺杆基本相同， 但长径比在18～20之间，进一步增大长径比，易引 起材料降解。 聚碳酸酯可以吹塑中空容器，亦可吹塑薄膜。中空 吹塑采用分子量较高的聚合物，薄膜吹塑用分子量 稍低的聚合物。
§9.1.3 结构与性能
二、性能
1．力学性能
2．热性能
3．电性能
4．耐化学试剂及耐溶剂性
5．其它性能
§9.1.3 加工与应用
一、加工
1．工艺特性
熔体粘度高 熔体非牛顿性不明显，增大剪切速率，粘度
下降不明显，但粘度对温度比较敏感 分子链刚性大，且玻璃化温度较高，成型时 易产生内应力 吸水性不大，但少量水分会引起酯基水解、 断链，成型前必须对粒料严格干燥。 收缩率及收缩率范围都不很大。聚碳酸酯对 金属有很强的粘附性。
二、PC的应用
聚碳酸酯可以作为E级绝缘材料(最高工作温度
120℃) 。聚碳酸酯薄膜广泛用于电容器中。 聚碳酸酯也广泛用于制造承载的机械零件。 聚碳酸酯由于透光率高，也经常用于制备光学零 件或装置。也可用于制备高速飞机的风挡与天窗。 在医疗器材方面，可用于制备杯、筒、瓶、人工 内脏(肾、肺)等。此外，近年来聚碳酸酯还广泛 用于制造影视光盘。 聚碳酸酯在其它方面还有较多应用，如食品包装、 各种容器、导管等。
卤代双酚A型聚碳酸酯的缺点是密度大，加工更困 难(因熔融温度更高)。
§9.2.2 聚酯聚碳酸酯
聚酯聚碳酸酯是以双酚A、对苯二甲酸、光气
为单体进行共缩聚得到的产物，是分子链中 含有双酚A型聚碳酸酯链节与双酚A对苯二甲 酸酯链节的共聚物，共聚物的全称可称为双 酚A聚碳酸酯对苯二甲酸双酚A酯。
§9.2.3 烯丙基二甘醇碳酸酯
上节回顾
聚酰胺（PA）又称尼龙，是品种颇多、 应用最广泛的工程塑料之一。凡分子链中含 有交替出现酰胺基-NH-ＣＯ-的聚合物，皆称 为聚酰胺。
1.脂肪族聚酰胺
2.芳香族聚酰胺 3.透明聚酰胺
脂肪族聚酰胺：
PA 聚酰胺(尼龙)
PA-1010 聚癸二酸癸二胺(尼龙1010) PA-11 聚十一酰胺(尼龙11) PA-12 聚十二酰胺(尼龙12) PA-6 聚己内酰胺(尼龙6) PA-610 聚癸二酰己二胺(尼龙610) PA-612 聚十二烷二酰己二胺(尼龙612) PA-66 聚己二酸己二胺(尼龙66) PA-8 聚辛酰胺(尼龙8) PA-9 聚9-氨基壬酸(尼龙9)
电脑外 壳
PC应用实例
阳光板
汽车仪表盘
中空板、 三层板
光盘
§9.1.4 双酚A型聚碳酸酯的改性
一、增强聚碳酸酯
用10％～40％的玻璃纤维对聚碳酸酯增强，可以显
著改善聚碳酸酯的耐应力开裂性，可以使引起开裂 的应力提高4～5倍，同时也可以提高拉伸、压缩、 弯曲、疲劳等强度。增强材料的耐热性也有所提高， 但韧性降低、加工性变差。
本章思考题
1．试述双酚A型聚碳酸酯两种制备方法的原理，并说明酯


交换法的技术要点。比较两种方法的优缺点。 2．试述双酚A型聚碳酸酯的结构及性能。 3．双酚A型聚碳酸酯分子链是刚性链，为什么却具有优异 的冲击韧性? 4．双酚A型聚碳酸酯可以结晶吗?为什么一般总是得到无定 形制品? 5．聚碳酸酯有哪些工艺特性?对成型加工有何影响? 6．双酚A型聚碳酸酯的主要缺点是什么?如何克服这些缺点? 7．聚酯聚碳酸酯结构与双酚A型聚碳酸醋有何不同?它何以 具有更高的耐热性? 8．试述烯丙基二甘醇碳酸酯的结构和性能特点。
§9.1.2 结构与性能
一、结构
苯撑基：限制了分子链的内旋转，导致分子链
刚性增大，又减小了聚合物在某些溶剂中的溶 解性和吸水性。 醚键：赋予分子链一定柔性，可以使分子链绕 醚键两端的单键旋转，又决定了聚合物可以溶 解于某些溶剂。 概括而言，分子链上的苯撑基、酯基的影响大 于醚键的影响，决定了分子链属于刚性链。
二、共混聚碳酸酯
1．与聚乙烯共混 2．与ABS共混 3．与聚甲醛共混
此外，向双酚A型聚碳酸酯中加入特定的
助剂，可得到特定性能要求的品级，例如 耐候型、阻燃型等聚碳酸酯。
§9.2 其它聚碳酸酯
§9.2.1 卤代双酚A型聚碳酸酯
如果将制备聚碳酸酯的主要单体双酚A改用其它双酚型 单体，则可以得到性能有颇大不同的聚碳酸酯，其中用 卤代双酚A最受人们的重视。例如可采用四氯代双酚A和 四溴代双酚A。将卤代双酚A(通过钠盐形式)与光气进行 界面缩聚，可以制得耐热性更高，同时可保持透明性和 良好韧性的聚碳酸酯。
芳香族聚酰胺： 聚间苯二甲酰间苯二胺(Nomex) 全对位聚芳酰胺
透明聚酰胺：
聚对苯二甲酰三甲基已二胺(Trogamid-T)
PACP-9/6（商品名）
第九章 聚碳酸酯（PC）
主要内容 1.双酚A型聚碳酸酯 2.其它聚碳酸酯
概 述
凡分子链中含有碳酸酯基-（O-R-O-CO）-的
聚合物统称聚碳酸酯（PC），可以看作是由 二羟基化合物与碳酸的缩聚产物。 式中R代表生成碳酸酯的二羟基化合物的主 体部分，R可以属于脂肪族、脂环族、芳香 族或脂肪-芳香族。R不同，所得到的聚碳酸 酯不同。
烯丙基二甘醇碳酸酯缩写代号为ADC，商品牌号为 CR－39，是一种优质镜片材料。它是由一缩乙二 醇与烯丙基碳酸酯缩聚而得。该聚合物分子链中具 有双键，是一种可由过氧化苯甲酰在80℃左右引发 交联的热固性透明塑料。该聚合物的特点是硬度高、 耐磨、力学性能亦较好，透光率可达91﹪，折射率 为1.498，是目前应用最广泛的镜片材料。
§ 9.1 双酚A型聚碳酸酯
双酚A聚碳酸酯的结构式：
§9.1.1 制备方法
一、酯交换法
双酚A：碳酸二苯酯=1：1.05，在碱性催化剂
存在时进行酯交换。 反应条件：高温真空 实施工艺：分段进行
二、光气法
获得分子量更高的PC。 原理：将双酚A先转变成钠盐，再与光气（碳酰
氯）在常温常压下进行界面缩聚。
