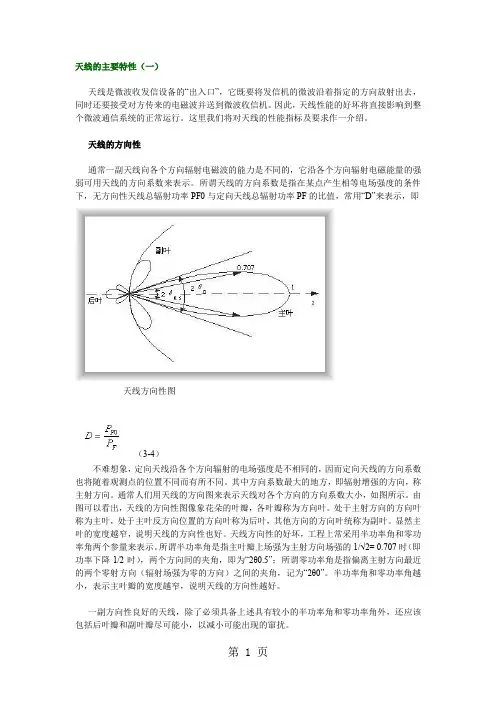

天线的主要特性（一）天线是微波收发信设备的“出入口”，它既要将发信机的微波沿着指定的方向放射出去，同时还要接受对方传来的电磁波并送到微波收信机。
因此，天线性能的好坏将直接影响到整个微波通信系统的正常运行。
这里我们将对天线的性能指标及要求作一介绍。
天线的方向性通常一副天线向各个方向辐射电磁波的能力是不同的，它沿各个方向辐射电磁能量的强弱可用天线的方向系数来表示。
所谓天线的方向系数是指在某点产生相等电场强度的条件下，无方向性天线总辐射功率PF0与定向天线总辐射功率PF的比值，常用“D”来表示，即天线方向性图（3-4）不难想象，定向天线沿各个方向辐射的电场强度是不相同的，因而定向天线的方向系数也将随着观测点的位置不同而有所不同。
其中方向系数最大的地方，即辐射增强的方向，称主射方向。
通常人们用天线的方向图来表示天线对各个方向的方向系数大小，如图所示。
由图可以看出，天线的方向性图像象花朵的叶瓣，各叶瓣称为方向叶。
处于主射方向的方向叶称为主叶，处于主叶反方向位置的方向叶称为后叶，其他方向的方向叶统称为副叶。
显然主叶的宽度越窄，说明天线的方向性也好。
天线方向性的好坏，工程上常采用半功率角和零功率角两个参量来表示。
所谓半功率角是指主叶瓣上场强为主射方向场强的1/√2= 0.707时（即功率下降1/2时），两个方向间的夹角，即为“2θ0.5”；所谓零功率角是指偏离主射方向最近的两个零射方向（辐射场强为零的方向）之间的夹角，记为“2θ0”。
半功率角和零功率角越小，表示主叶瓣的宽度越窄，说明天线的方向性越好。
一副方向性良好的天线，除了必须具备上述具有较小的半功率角和零功率角外，还应该包括后叶瓣和副叶瓣尽可能小，以减小可能出现的窜扰。
天线的主要特性（二）天线增益所谓天线增益是指天线将发射功率往某一指定方向发射的能力。
天线增益定义为：取定向天线主射方向上的某一点，在该点场强保持不变的情况下，此时用无方向性天线发射时天线所需的输入功率Pi0，与采用定向天线时所需的输入功率Pi之比称为天线增益，常用“Ｇ”表示。
6.5 天线的基本参数自强●弘毅●求是●拓新（1）天线的基本参数电偶极子、小电流圆环和半波振子天线辐射场具有共 同的基本特性。
对于一般的天线，无论其结构如何复 杂，它们都有与电偶极子相类似的辐射场结构，即：电偶 极子E ˆ1 0 2 0I0L1 sin jexp jkr r任意 天线＝ 极化·幅度·电流·结构·距离·方向性·相位（1）天线的基本参数其中 极化因子：表示天线辐射场的偏振方向 幅度因子：表示辐射场的常数因子 电流：为馈电点的电流幅度，与发射功率相联系 结构因子：天线体空间几何结构 距离因子：是指天线相位中心点到场点的距离， 表征球面波能量的扩散 方向因子：表示天线辐射场的空间分布的特性 相位因子：表示天线与场点之间的相位差（2）天线的方向性函数天线在空间辐射电磁波具有方向特性，在某些方向上辐射能力强，而在另外一些方向上，辐射能力弱。
利用天线的这一特点实现电磁波信号的定向传输。
天线的方向性函数D 定义为：单位立体角辐射功率与单位立体角平均辐射功率之比。
PdP4πdΩdP S ( , )r 2 d d sin dd（2）天线的方向性函数D , dP PdΩ 4π4πS , r 2 S , r 2sindd4πF 2 , F 2 , sinddF 2 , ss归一化的方向性图表征天线在空间不同方向上辐射电磁能量强弱程度方向性系数F4π2 , sindds方向性系数是天线在空间辐射电磁波能量最强的方向在单 位立体角所辐射电磁波能量与单位立体角平均辐射电磁波 能量之比 .（3）天线的增益函数对理想天线，输入功率也等于天线的辐射功率。
但在实际工程应用上，输入能量并不完全被天线辐射出去，真正用于电磁波辐射的能量是输入功率的一部分。
如果天线的效率为 ，天线辐射的功率为 P Pin ，天线的增益函数G定义为G , dP Pind 4π D , F2 , Pin是输入功率D P dP / d Pin P / 4（3）天线的增益函数天线输入功率不完全被辐射的主要原因有：① 天线阻抗与发射机不匹配，导致电磁波被反射回 发射机； ② 部分变为天线近场的电磁能量； ③ 部分被天线体的非理想导体而热耗散；P辐射电磁波总功率 Pin 发射机输入总功率 （4）波束宽度波束宽度天线的方向性图呈现许多 花瓣形状，一般由主波束和 若干个副波束组成。
天线的基本参数1.1天线的基本参数从左侧的传输线的⾓度看，天线是⼀个阻抗（impedance）为Z的2终端电路单元（2-terminal circuit element），其中Z包含的电阻部分（resistive component）被称为辐射电阻（radiation resistance，R r）；从右侧的⾃由空间⾓度来看，天线的特征可以⽤辐射⽅向图（radiation pattern）或者包含场量的⽅向图。
R r不等于天线材料⾃⼰的电阻，⽽是天线、天线所处的环境（⽐如温度）和天线终端的综合结果。
影响辐射电阻R r的还包括天线温度（antenna temperature，T A）。
对于⽆损天线来说，天线温度T A和天线材料本⾝的温度⼀点都没有关系，⽽是与⾃由空间的温度有关。
确切地说，天线温度与其说是天线的固有属性，还不如说是⼀个取决于天线“看到”的区域的参数。
从这个⾓度看，⼀个接收天线可以被视作能遥感测温设备。
辐射电阻R r和天线温度T A都是标量。
另⼀⽅⾯，辐射⽅向图包括场变量或者功率变量（功率变量与场变量的平⽅成正⽐），这两个变量都是球体坐标θ和Φ的函数。
1.2天线的⽅向性（D，Directivity）和增益（G，Gain）D=4π/ΩA，其中ΩA是总波束范围（或者波束⽴体⾓）。
ΩA由主瓣范围（⽴体⾓）ΩM+副瓣范围（⽴体⾓）Ωm。
如果是各向同性的（isotropic）天线，则ΩA=4π，因此D=1。
各向同性天线具有最低的⽅向性，所有实际的天线的⽅向性都⼤于1。
如果⼀个天线只对上半空间辐射，则其波束范围ΩA=2π，因此D=4π/2π=2=3.01dBi。
简单短偶极⼦具有波束范围ΩA=2.67πsr，和定向性D=1.5（1.76dBi）。
如果⼀个天线的主瓣在θ平⾯和Φ平⾯的半功率波束宽度HPBW都是20度，则D=4πsr/ΩA sr=41000 deg2/(20 deg)*(20 deg)≈103≈20dBi(dB over isotropic)。
第二章 天线的基本特性参数2.1 方向图函数和方向图天线的最基本特性是它的方向特性。
对发射天线来说，方向特性通常是表示在相同距离条件下天线的远区辐射场与它的空间方向之间的关系。
描述天线的方向特性，最常用的是方向图函数和方向图。
方向图函数是定量表示远区天线辐射能量在空间相对分布情况的一个参数，通常是指远区同一距离处天线辐射场强(或能流密度)的大小与方向坐标关系的函数。
若用图形把它描绘出来，便是天线方向图。
其中表示场强大小与方向关系的，称为场强振幅方向图，表示能流密度大小与方向关系的，称为功率方向图。
习惯上又把场强振幅方向图简称为场强方向图，或进一步简称为方向图。
把场强振幅方向图函数用),(θf 表示，或进一步简写成f (,)θϕ。
把最大值为1的方向图称为归一化方向图。
把归一化场强振幅方向图函数用F (,)θϕ表示，或进一步简写成F (,)θϕ。
方向图一般是三维立体图形。
为了简单，大多数实际应用场合中通常只画出两个具有代表性的正交平面上的方向图。
这两个正交的平面称为主平面。
主平面经常选取水平面(平行于地面的面)和垂直面(垂直于地面的面)，或E 面(包含天线最大辐射方向及其电场方向的面)和H 面(包含天线最大辐射方向及其磁场方向的面)。
有时也选取XY 面、YZ 面、ZX 面等。
在所有方向的辐射都相同的天线称为无方向性天线。
显然无方向性天线的立体方向图呈球状，它在任一平面的方向图均为园。
在某一平面上无方向性的天线称为该平面全向天线，它在该平面上的方向图为园。
天线的平面方向图有两种表示方式。
一种是以直角坐标表示的，称为直角坐标方向图.。
此时横轴代表角度(以度为单位)，纵轴代表函数值。
另一种是以极坐标表示的，称为极坐标方向图。
它用极角(射线与极轴的夹角)代表角度(以度为单位)，用射线的长度代表函数值。
极坐标方向图由于直观形象，应用很广。
天线的平面方向图一般呈花辫状。
我们把它的每一个辫称为波辫。
其中把包含最大辐射方向的一个辫称为主辫，位于主辫相反方向的辫称为后辫，与主辫完全相同的辫称为栅辫。
天线工作原理与主要参数(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--天线工作原理与主要参数一、天线工作原理与主要参数<BR>天线是任何一个无线电通信系统都不可缺少的重要组成部分。
合理慎重地选用天线，可以取得较远的通信距离和良好的通信效果。
(一)天线的作用<BR>各类无线电设备所要执行的任务虽然不同，但天线在设备中的作用却是基本相同的。
任何无线电设备都是通过无线电波来传递信息，因此就必须有能辐射或接收电磁波的装置。
所以，天线的第一个作用就是辐射和接收电磁波。
当然能辐射或接收电磁波的东西不一定都能用来作为天线。
例如任何高频电路，只要不是完全屏蔽起来的，都可以向周围空间或多或少地辐射电磁波，或者从周围空间或多或少地接收到电磁波。
但是，任意一个高频电路并不一定能作天线，因为它辐射和接收电磁波的效率很低。
只有能够有效地辐射和接收电磁波的设备才有可能作为天线使用。
天线的另一个作用是”能量转换”。
大家知道，发信机通过馈线送入天线的并不是无线电波，收信天线也不能直接把无线电波送入收信机，这里有一个能量的转换过程，即把发信机所产生的高频振荡电流经馈线送入天线输入端，天线要把高频电流转换为空间高频电磁波，以波的形式向周围空间辐射。
反之在接收时，也是通过收信天线把截获的高频电磁波的能量转换成高频电流的能量后，再送给收信机。
显然这里有一个转换效率问题。
天线增益越高，则转换效率就越高。
(二)天线的分类<BR>天线的形式繁多，按其用途可以分为发信天线和收信天线；按使用波段可以分为长、中、短、超短波天线和微波天线、微带天线等。
此外，我们还可按其工作原理和结构来进行分类。
<BR>为便于分析和研究天线的性能，一般把天线按其结构形式分为两大类：一类是半径远小于波长的金属导线构成的线状天线，另一类是用尺寸大于波长的金属或介质面构成的面状天线。
天线工作原理与主要参数一、天线工作原理与主要参数<BR>天线是任何一个无线电通信系统都不可缺少的重要组成部分。
合理慎重地选用天线，可以取得较远的通信距离和良好的通信效果。
(一)天线的作用<BR>各类无线电设备所要执行的任务虽然不同，但天线在设备中的作用却是基本相同的。
任何无线电设备都是通过无线电波来传递信息，因此就必须有能辐射或接收电磁波的装置。
所以，天线的第一个作用就是辐射和接收电磁波。
当然能辐射或接收电磁波的东西不一定都能用来作为天线。
例如任何高频电路，只要不是完全屏蔽起来的，都可以向周围空间或多或少地辐射电磁波，或者从周围空间或多或少地接收到电磁波。
但是，任意一个高频电路并不一定能作天线，因为它辐射和接收电磁波的效率很低。
只有能够有效地辐射和接收电磁波的设备才有可能作为天线使用。
天线的另一个作用是”能量转换”。
大家知道，发信机通过馈线送入天线的并不是无线电波，收信天线也不能直接把无线电波送入收信机，这里有一个能量的转换过程，即把发信机所产生的高频振荡电流经馈线送入天线输入端，天线要把高频电流转换为空间高频电磁波，以波的形式向周围空间辐射。
反之在接收时，也是通过收信天线把截获的高频电磁波的能量转换成高频电流的能量后，再送给收信机。
显然这里有一个转换效率问题。
天线增益越高，则转换效率就越高。
(二)天线的分类<BR>天线的形式繁多，按其用途可以分为发信天线和收信天线；按使用波段可以分为长、中、短、超短波天线和微波天线、微带天线等。
此外，我们还可按其工作原理和结构来进行分类。
<BR>为便于分析和研究天线的性能，一般把天线按其结构形式分为两大类：一类是半径远小于波长的金属导线构成的线状天线，另一类是用尺寸大于波长的金属或介质面构成的面状天线。
线状天线主要用于长、中、短波频段，面状天线主要用于厘米或毫米波频段；甚高频段一般以线状天线为主，而特高频段则线、面状天线兼用。
天线的主要性能指标1、方向图：天线方向图是表征天线辐射特性空间角度关系的图形。
以发射天线为例，从不同角度方向辐射出去的功率或场强形成的图形。
一般地，用包括最大辐射方向的两个相互垂直的平面方向图来表示天线的立体方向图，分为水平面方向图和垂直面方向图。
平行于地面在波束最大场强最大位置剖开的图形叫水平面方向图；垂直于地面在波束场强最大位置剖开的图形叫垂直面方向图。
描述天线辐射特性的另一重要参数半功率宽度，在天线辐射功率分布在主瓣最大值的两侧，功率强度下降到最大值的一半（场强下降到最大值的0.707倍，3dB衰耗）的两个方向的夹角，表征了天线在指定方向上辐射功率的集中程度。
一般地，GSM定向基站水平面半功率波瓣宽度为65°，在120°的小区边沿，天线辐射功率要比最大辐射方向上低9-10dB。
2、方向性参数不同的天线有不同的方向图，为表示它们集中辐射的程度，方向图的尖锐程度，我们引入方向性参数。
理想的点源天线辐射没有方向性，在各方向上辐射强度相等，方向是个球体。
我们以理想的点源天线作为标准与实际天线进行比较，在相同的辐射功率某天线产生于某点的电场强度平方E2与理想的点源天线在同一点产生的电场强度的平方E02的比值称为该点的方向性参数D=E2/E02。
3、天线增益增益和方向性系数同是表征辐射功率集中程度的参数，但两者又不尽相同。
增益是在同一输出功率条件下加以讨论的，方向性系数是在同一辐射功率条件下加以讨论的。
由于天线各方向的辐射强度并不相等，天线的方向性系数和增益随着观察点的不同而变化，但其变化趋势是一致的。
一般地，在实际应用中，取最大辐射方向的方向性系数和增益作为天线的方向性系数和增益。
另外，表征天线增益的参数有dBd和dBi。
DBi是相对于点源天线的增益，在各方向的辐射是均匀的；dBd相对于对称阵子天线的增益dBi=dBd+2.15。
相同的条件下，增益越高，电波传播的距离越远。
4、入阻输入阻抗输抗是指天线在工作频段的高频阻抗，即馈电点的高频电压与高频电流的比值，可用矢量网络测试分析仪测量，其直流阻抗为0Ω。
天线性能的主要参数有方向图,增益,输入阻抗,驻波比,极化方式等;1 天线的输入阻抗天线的输入阻抗是天线馈电端输入电压与输入电流的比值;天线与馈线的连接,最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗,这时馈线终端没有功率反射,馈线上没有驻波,天线的输入阻抗随频率的变化比较平缓;天线的匹配工作就是消除天线输入阻抗中的电抗分量,使电阻分量尽可能地接近馈线的特性阻抗;匹配的优劣一般用四个参数来衡量即反射系数,行波系数,驻波比和回波损耗,四个参数之间有固定的数值关系,使用那一个纯出于习惯;在我们日常维护中,用的较多的是驻波比和回波损耗;一般移动通信天线的输入阻抗为50Ω;驻波比：它是行波系数的倒数,其值在1到无穷大之间;驻波比为1,表示完全匹配；驻波比为无穷大表示全反射,完全失配;在移动通信系统中,一般要求驻波比小于,但实际应用中VSWR应小于;过大的驻波比会减小基站的覆盖并造成系统内干扰加大,影响基站的服务性能;回波损耗：它是反射系数绝对值的倒数,以分贝值表示;回波损耗的值在0dB 的到无穷大之间,回波损耗越大表示匹配越差,回波损耗越大表示匹配越好;0表示全反射,无穷大表示完全匹配;在移动通信系统中,一般要求回波损耗大于14dB;2 天线的极化方式所谓天线的极化,就是指天线辐射时形成的电场强度方向;当电场强度方向垂直于地面时,此电波就称为垂直极化波；当电场强度方向平行于地面时,此电波就称为水平极化波;由于电波的特性,决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流,极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减,而垂直极化方式则不易产生极化电流,从而避免了能量的大幅衰减,保证了信号的有效传播;因此,在移动通信系统中,一般均采用垂直极化的传播方式;另外,随着新技术的发展,最近又出现了一种双极化天线;就其设计思路而言,一般分为垂直与水平极化和±45°极化两种方式,性能上一般后者优于前者,因此目前大部分采用的是±45°极化方式;双极化天线组合了+45°和-45°两副极化方向相互正交的天线,并同时工作在收发双工模式下,大大节省了每个小区的天线数量；同时由于±45°为正交极化,有效保证了分集接收的良好效果;其极化分集增益约为5dB,比单极化天线提高约2dB;3 天线的增益天线增益是用来衡量天线朝一个特定方向收发信号的能力,它是选择基站天线最重要的参数之一;一般来说,增益的提高主要依靠减小垂直面向辐射的波瓣宽度,而在水平面上保持全向的辐射性能;天线增益对移动通信系统的运行质量极为重要,因为它决定蜂窝边缘的信号电平;增加增益就可以在一确定方向上增大网络的覆盖范围,或者在确定范围内增大增益余量;任何蜂窝系统都是一个双向过程,增加天线的增益能同时减少双向系统增益预算余量;另外,表征天线增益的参数有dBd和dBi;DBi是相对于点刺煜叩脑鲆妫诟鞣较虻姆涫蔷鹊模籨Bd相对于对称阵子天线的增益dBi=dBd+;相同的条件下,增益越高,电波传播的距离越远;一般地,GSM定向基站的天线增益为18dBi,全向的为11dBi;4 天线的波瓣宽度波瓣宽度是定向天线常用的一个很重要的参数,它是指天线的辐射图中低于峰值3dB处所成夹角的宽度天线的辐射图是度量天线各个方向收发信号能力的一个指标,通常以图形方式表示为功率强度与夹角的关系;天线垂直的波瓣宽度一般与该天线所对应方向上的覆盖半径有关;因此,在一定范围内通过对天线垂直度俯仰角的调节,可以达到改善小区覆盖质量的目的,这也是我们在网络优化中经常采用的一种手段;主要涉及两个方面水平波瓣宽度和垂直平面波瓣宽度;水平平面的半功率角H－Plane Half Power beamwidth:45°,60°,90°等定义了天线水平平面的波束宽度;角度越大,在扇区交界处的覆盖越好,但当提高天线倾角时,也越容易发生波束畸变,形成越区覆盖;角度越小,在扇区交界处覆盖越差;提高天线倾角可以在移动程度上改善扇区交界处的覆盖,而且相对而言,不容易产生对其他小区的越区覆盖;在市中心基站由于站距小,天线倾角大,应当采用水平平面的半功率角小的天线,郊区选用水平平面的半功率角大的天线；垂直平面的半功率角V－Plane Half Power beamwidth:48°, 33°,15°,8°定义了天线垂直平面的波束宽度;垂直平面的半功率角越小,偏离主波束方向时信号衰减越快,在越容易通过调整天线倾角准确控制覆盖范围;5 前后比Front-Back Ratio表明了天线对后瓣抑制的好坏;选用前后比低的天线,天线的后瓣有可能产生越区覆盖,导致切换关系混乱,产生掉话;一般在25－30dB之间,应优先选用前后比为30的天线;。
