第二章 天线的特性参数

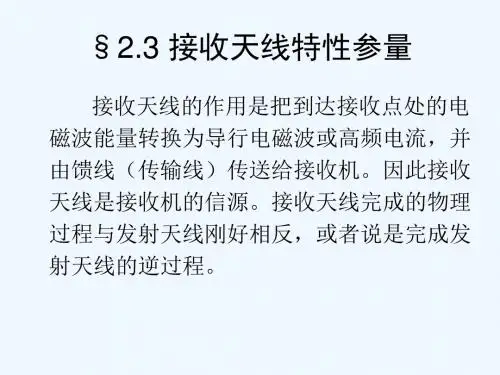

第二章 天线的基本特性参数2.1 方向图函数和方向图天线的最基本特性是它的方向特性。

对发射天线来说，方向特性通常是表示在相同距离条件下天线的远区辐射场与它的空间方向之间的关系。

描述天线的方向特性，最常用的是方向图函数和方向图。

方向图函数是定量表示远区天线辐射能量在空间相对分布情况的一个参数，通常是指远区同一距离处天线辐射场强(或能流密度)的大小与方向坐标关系的函数。

若用图形把它描绘出来，便是天线方向图。

其中表示场强大小与方向关系的，称为场强振幅方向图，表示能流密度大小与方向关系的，称为功率方向图。

习惯上又把场强振幅方向图简称为场强方向图，或进一步简称为方向图。

把场强振幅方向图函数用),(θf 表示，或进一步简写成f (,)θϕ。

把最大值为1的方向图称为归一化方向图。

把归一化场强振幅方向图函数用F (,)θϕ表示，或进一步简写成F (,)θϕ。

方向图一般是三维立体图形。

为了简单，大多数实际应用场合中通常只画出两个具有代表性的正交平面上的方向图。

这两个正交的平面称为主平面。

主平面经常选取水平面(平行于地面的面)和垂直面(垂直于地面的面)，或E 面(包含天线最大辐射方向及其电场方向的面)和H 面(包含天线最大辐射方向及其磁场方向的面)。

有时也选取XY 面、YZ 面、ZX 面等。

在所有方向的辐射都相同的天线称为无方向性天线。

显然无方向性天线的立体方向图呈球状，它在任一平面的方向图均为园。

在某一平面上无方向性的天线称为该平面全向天线，它在该平面上的方向图为园。

天线的平面方向图有两种表示方式。

一种是以直角坐标表示的，称为直角坐标方向图.。

此时横轴代表角度(以度为单位)，纵轴代表函数值。

另一种是以极坐标表示的，称为极坐标方向图。

它用极角(射线与极轴的夹角)代表角度(以度为单位)，用射线的长度代表函数值。

极坐标方向图由于直观形象，应用很广。

天线的平面方向图一般呈花辫状。

我们把它的每一个辫称为波辫。

其中把包含最大辐射方向的一个辫称为主辫，位于主辫相反方向的辫称为后辫，与主辫完全相同的辫称为栅辫。

天线相关参数解释天线相关参数解释1、天线的输⼊阻抗天线的输⼊阻抗是天线馈电端输⼊电压与输⼊电流的⽐值。

天线与馈线的连接，最佳情形是天线输⼊阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输⼊阻抗随频率的变化⽐较平缓。

天线的匹配⼯作就是消除天线输⼊阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。

匹配的优劣⼀般⽤四个参数来衡量即反射系数，⾏波系数，驻波⽐和回波损耗，四个参数之间有固定的数值关系，使⽤那⼀个纯出于习惯。

在我们⽇常维护中，⽤的较多的是驻波⽐和回波损耗。

⼀般移动通信天线的输⼊阻抗为50Ω。

2、驻波⽐它是⾏波系数的倒数，其值在1到⽆穷⼤之间。

驻波⽐为1，表⽰完全匹配；驻波⽐为⽆穷⼤表⽰全反射，完全失配。

在移动通信系统中，⼀般要求驻波⽐⼩于1.5，但实际应⽤中VSWR应⼩于1.2。

过⼤的驻波⽐会减⼩基站的覆盖并造成系统内⼲扰加⼤，影响基站的服务性能。

3、回波损耗它是反射系数绝对值的倒数，以分贝值表⽰。

回波损耗的值在0dB的到⽆穷⼤之间，回波损耗越⼤表⽰匹配越差，回波损耗越⼩表⽰匹配越好。

0表⽰全反射，⽆穷⼤表⽰完全匹配。

在移动通信系统中，⼀般要求回波损耗⼤于14dB。

4、天线的极化⽅式所谓天线的极化，就是指天线辐射时形成的电场强度⽅向。

当电场强度⽅向垂直于地⾯时，此电波就称为垂直极化波；当电场强度⽅向平⾏于地⾯时，此电波就称为⽔平极化波。

由于电波的特性，决定了⽔平极化传播的信号在贴近地⾯时会在⼤地表⾯产⽣极化电流，极化电流因受⼤地阻抗影响产⽣热能⽽使电场信号迅速衰减，⽽垂直极化⽅式则不易产⽣极化电流，从⽽避免了能量的⼤幅衰减，保证了信号的有效传播。

因此，在移动通信系统中，⼀般均采⽤垂直极化的传播⽅式。

另外，随着新技术的发展，最近⼜出现了⼀种双极化天线。

就其设计思路⽽⾔，⼀般分为垂直与⽔平极化和±45°极化两种⽅式，性能上⼀般后者优于前者，因此⽬前⼤部分采⽤的是±45°极化⽅式。

天线有五个基本参数：方向性系数、天线效率、增益系数、辐射电阻和天线有效高度。

这些参数是衡量天线质量好坏的重要指标。

【天线的方向性】是指天线向一定方向辐射电磁波的能力。

它的这种能力可采用方向图，方向图主瓣的宽度，方向性系数等参数进行描述。

所以方向性是衡量天线优劣的重要因素之一。

天线有了方向性，就能在某种程度上相当于提高发射机或接收机的效率，并使之具有一定的性和抗干扰性。

【方向性图】方向性图是表示天线方向性的特性曲线，即天线在各个方向上所具有的发射或接收电磁波能力的图形。

实用天线处在三度几何空间中，所以，它的方向性图应该是个立体图。

在这个立体图中，由于所取的截面不同而有不同的方向性图。

最常用的是水平面的方向性图（即和平行的平面的方向性图）和垂直面的方向性图（即垂直于的平面的方向性图）。

有的专业书籍上也称赤道面方向性图或子午面方向性图。

【波瓣宽度】有时也称波束宽度。

系指方向性图的主瓣宽度。

一般是指半功率波瓣宽度。

当 L/λ数值不同时，其波瓣宽度也不同。

L/λ比值增加时，方向图越尖锐，但当（L/λ）＞0.5时，除了与振子轴垂直的方向有最大的主瓣外，还可能出现付瓣。

因此，波瓣宽度越小，其方向性越强，性也强，干扰邻台的可能性小。

所以，对于超短波，微波等所用的天线，登记主瓣宽度这一指标，是十分重要的。

【方向性系数】方向性系数是用来表示天线向某一个方向集中辐射电磁波程度（即方向性图的尖锐程度）的一个参数。

为了确定定向天线的方向性系数，通常以理想的非定向天线作为比较的标准。

任一定向天线的方向性系数是指在接收点产生相等电场强度的条件下，非定向天线的总辐射功率对该定向天线的总辐射功率之比。

按照上面的定义，由于定向天线在各个方向上的辐射强度不等，故天线的方向性系数也随着观察点的位置而不同，在辐射电场最大的方向，方向性系数也最大。

通常如果不特别指出，就以最大辐射方向的方向性系数作为定向天线的方向性系数。

在中波和短波波段，方向性系数约为几到几十；在米波围，约为几十到几百；而在厘米波波段，则可高达几千，甚至几万。

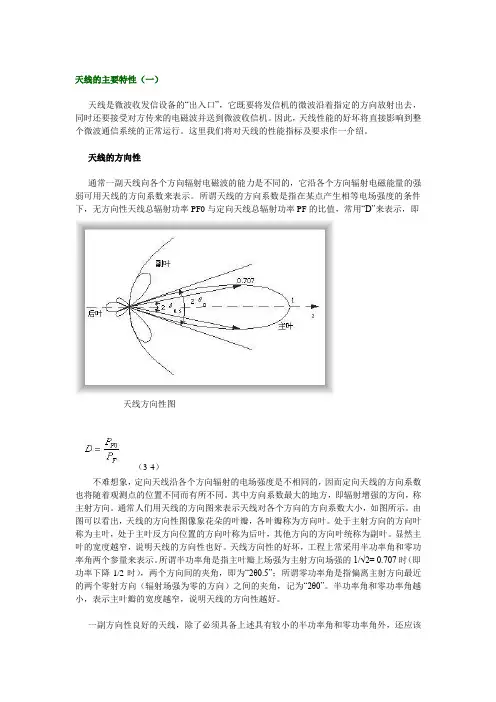

天线的主要特性（一）天线是微波收发信设备的“出入口”，它既要将发信机的微波沿着指定的方向放射出去，同时还要接受对方传来的电磁波并送到微波收信机。

因此，天线性能的好坏将直接影响到整个微波通信系统的正常运行。

这里我们将对天线的性能指标及要求作一介绍。

天线的方向性通常一副天线向各个方向辐射电磁波的能力是不同的，它沿各个方向辐射电磁能量的强弱可用天线的方向系数来表示。

所谓天线的方向系数是指在某点产生相等电场强度的条件下，无方向性天线总辐射功率PF0与定向天线总辐射功率PF的比值，常用“D”来表示，即天线方向性图（3-4）不难想象，定向天线沿各个方向辐射的电场强度是不相同的，因而定向天线的方向系数也将随着观测点的位置不同而有所不同。

其中方向系数最大的地方，即辐射增强的方向，称主射方向。

通常人们用天线的方向图来表示天线对各个方向的方向系数大小，如图所示。

由图可以看出，天线的方向性图像象花朵的叶瓣，各叶瓣称为方向叶。

处于主射方向的方向叶称为主叶，处于主叶反方向位置的方向叶称为后叶，其他方向的方向叶统称为副叶。

显然主叶的宽度越窄，说明天线的方向性也好。

天线方向性的好坏，工程上常采用半功率角和零功率角两个参量来表示。

所谓半功率角是指主叶瓣上场强为主射方向场强的1/√2= 0.707时（即功率下降1/2时），两个方向间的夹角，即为“2θ0.5”；所谓零功率角是指偏离主射方向最近的两个零射方向（辐射场强为零的方向）之间的夹角，记为“2θ0”。

半功率角和零功率角越小，表示主叶瓣的宽度越窄，说明天线的方向性越好。

一副方向性良好的天线，除了必须具备上述具有较小的半功率角和零功率角外，还应该包括后叶瓣和副叶瓣尽可能小，以减小可能出现的窜扰。

天线的主要特性（二）天线增益所谓天线增益是指天线将发射功率往某一指定方向发射的能力。

天线增益定义为：取定向天线主射方向上的某一点，在该点场强保持不变的情况下，此时用无方向性天线发射时天线所需的输入功率Pi0，与采用定向天线时所需的输入功率Pi之比称为天线增益，常用“Ｇ”表示。

天线的基本参数1.1天线的基本参数从左侧的传输线的⾓度看，天线是⼀个阻抗（impedance）为Z的2终端电路单元（2-terminal circuit element），其中Z包含的电阻部分（resistive component）被称为辐射电阻（radiation resistance，R r）；从右侧的⾃由空间⾓度来看，天线的特征可以⽤辐射⽅向图（radiation pattern）或者包含场量的⽅向图。

R r不等于天线材料⾃⼰的电阻，⽽是天线、天线所处的环境（⽐如温度）和天线终端的综合结果。

影响辐射电阻R r的还包括天线温度（antenna temperature，T A）。

对于⽆损天线来说，天线温度T A和天线材料本⾝的温度⼀点都没有关系，⽽是与⾃由空间的温度有关。

确切地说，天线温度与其说是天线的固有属性，还不如说是⼀个取决于天线“看到”的区域的参数。

从这个⾓度看，⼀个接收天线可以被视作能遥感测温设备。

辐射电阻R r和天线温度T A都是标量。

另⼀⽅⾯，辐射⽅向图包括场变量或者功率变量（功率变量与场变量的平⽅成正⽐），这两个变量都是球体坐标θ和Φ的函数。

1.2天线的⽅向性（D，Directivity）和增益（G，Gain）D=4π/ΩA，其中ΩA是总波束范围（或者波束⽴体⾓）。

ΩA由主瓣范围（⽴体⾓）ΩM+副瓣范围（⽴体⾓）Ωm。

如果是各向同性的（isotropic）天线，则ΩA=4π，因此D=1。

各向同性天线具有最低的⽅向性，所有实际的天线的⽅向性都⼤于1。

如果⼀个天线只对上半空间辐射，则其波束范围ΩA=2π，因此D=4π/2π=2=3.01dBi。

简单短偶极⼦具有波束范围ΩA=2.67πsr，和定向性D=1.5（1.76dBi）。

如果⼀个天线的主瓣在θ平⾯和Φ平⾯的半功率波束宽度HPBW都是20度，则D=4πsr/ΩA sr=41000 deg2/(20 deg)*(20 deg)≈103≈20dBi(dB over isotropic)。

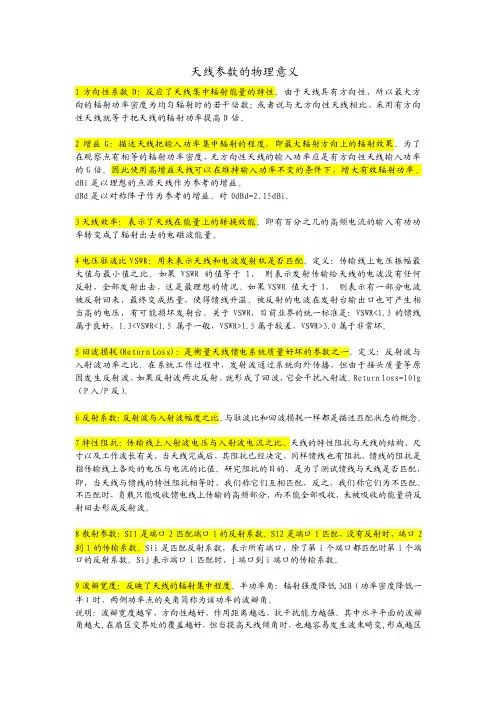

天线参数的物理意义1方向性系数D：反应了天线集中辐射能量的特性。

由于天线具有方向性，所以最大方向的辐射功率密度为均匀辐射时的若干倍数；或者说与无方向性天线相比，采用有方向性天线就等于把天线的辐射功率提高D倍。

2增益G：描述天线把输入功率集中辐射的程度，即最大辐射方向上的辐射效果。

为了在观察点有相等的辐射功率密度，无方向性天线的输入功率应是有方向性天线输入功率的G倍。

因此使用高增益天线可以在维持输入功率不变的条件下，增大有效辐射功率。

dBi是以理想的点源天线作为参考的增益。

dBd是以对称阵子作为参考的增益。

对0dBd=2.15dBi.3天线效率：表示了天线在能量上的转换效能。

即有百分之几的高频电流的输入有功功率转变成了辐射出去的电磁波能量。

4电压驻波比VSWR：用来表示天线和电波发射机是否匹配。

定义：传输线上电压振幅最大值与最小值之比。

如果 VSWR 的值等于1，则表示发射传输给天线的电波没有任何反射，全部发射出去，这是最理想的情况。

如果VSWR 值大于1，则表示有一部分电波被反射回来，最终变成热量，使得馈线升温。

被反射的电波在发射台输出口也可产生相当高的电压，有可能损坏发射台。

关于VSWR，目前业界的统一标准是：VSWR<1.3的馈线属于良好，1.3<VSWR<1.5 属于一般，VSWR>1.5属于较差，VSWR>3.0属于非常坏。

5回波损耗(Return Loss)：是衡量天线馈电系统质量好坏的参数之一。

定义：反射波与入射波功率之比。

在系统工作过程中，发射波通过系统向外传播，但由于接头质量等原因发生反射波，如果反射波两次反射，就形成了回波，它会干扰入射波。

Return loss=10lg （P入/P反）。

6反射系数：反射波与入射波幅度之比。

与驻波比和回波损耗一样都是描述匹配状态的概念。

7特性阻抗：传输线上入射波电压与入射波电流之比。

天线的特性阻抗与天线的结构、尺寸以及工作波长有关，当天线完成后，其阻抗已经决定，同样馈线也有阻抗，馈线的阻抗是指传输线上各处的电压与电流的比值。

天线有五个基本参数：方向性系数、天线效率、增益系数、辐射电阻和天线有效高度。

这些参数是衡量天线质量好坏的重要指标。

【天线的方向性】是指天线向一定方向辐射电磁波的能力。

它的这种能力可采用方向图，方向图主瓣的宽度，方向性系数等参数进行描述。

所以方向性是衡量天线优劣的重要因素之一。

天线有了方向性，就能在某种程度上相当于提高发射机或接收机的效率，并使之具有一定的保密性和抗干扰性。

【方向性图】方向性图是表示天线方向性的特性曲线，即天线在各个方向上所具有的发射或接收电磁波能力的图形。

实用天线处在三度几何空间中，所以，它的方向性图应该是个立体图。

在这个立体图中，由于所取的截面不同而有不同的方向性图。

最常用的是水平面内的方向性图（即和大地平行的平面内的方向性图）和垂直面内的方向性图（即垂直于大地的平面内的方向性图）。

有的专业书籍上也称赤道面方向性图或子午面方向性图。

【波瓣宽度】有时也称波束宽度。

系指方向性图的主瓣宽度。

一般是指半功率波瓣宽度。

当L/λ数值不同时，其波瓣宽度也不同。

L/λ比值增加时，方向图越尖锐，但当（L/λ）＞0.5时，除了与振子轴垂直的方向有最大的主瓣外，还可能出现付瓣。

因此，波瓣宽度越小，其方向性越强，保密性也强，干扰邻台的可能性小。

所以，对于超短波，微波等所用的天线，登记主瓣宽度这一指标，是十分重要的。

【方向性系数】方向性系数是用来表示天线向某一个方向集中辐射电磁波程度（即方向性图的尖锐程度）的一个参数。

为了确定定向天线的方向性系数，通常以理想的非定向天线作为比较的标准。

任一定向天线的方向性系数是指在接收点产生相等电场强度的条件下，非定向天线的总辐射功率对该定向天线的总辐射功率之比。

按照上面的定义，由于定向天线在各个方向上的辐射强度不等，故天线的方向性系数也随着观察点的位置而不同，在辐射电场最大的方向，方向性系数也最大。

通常如果不特别指出，就以最大辐射方向的方向性系数作为定向天线的方向性系数。

天线的特性共振: 任何天线都谐振在一定的频率上,我们要接收哪个频率的信号,就希望天线谐振在那个频率上。

天线谐振是对天线最基本的要求,要不然,就没那么多讲究了,随便扔根线出去不也是天线嘛。

天线的谐振问题涉及到的主要数据是波长及其四分之一。

计算波长的公式很简单,300/f。

其中f的单位是MHz,而得到的结果的单位是米。

1/4波长是称作基本振子,如偶极天线是一对基本振子,垂直天线是一根基本振子。

不过天线中的振子的长度并不正好是1/4波长,因为电波在导线中行进的速度与在真空中的不同,一般都要短一些,所以有一个缩短因子。

这个因子取决于材料。

带宽: 这也是一个重要但容易被忽略的问题。

天线是有一定带宽的,这意味着虽然谐振频率是一个频率点,但是在这个频率点附近一定范围内,这付天线的性能都是差不多好的。

这个范围就是带宽。

我们当然希望一付天线的带宽能覆盖一定的范围,最好是我们所收听的整个FM广播波段。

要不然换个台还要换天线或者调天线也太麻烦了。

天线的带宽和天线的型式、结构、材料都有关系。

一般来说,振子所用管、线越粗,带宽越宽；天线增益越高,带宽越窄。

阻抗: 天线可以看做是一个谐振回路。

一个谐振回路当然有其阻抗。

我们对阻抗的要求就是匹配：和天线相连的电路必须有与天线一样的阻抗。

和天线相连的是馈线,馈线的阻抗是确定的,所以我们希望天线的阻抗和馈线一样。

一般生产的馈线,主要是300欧姆、75欧姆和50欧姆三种阻抗,国外过去还有450欧姆和600欧姆阻抗的馈线。

基本偶极天线的阻抗是75欧姆左右,V型偶极天线是50欧姆左右,基本垂直天线阻抗 50欧姆。

其他天线一般阻抗都不是50或75欧姆,那么在把它们与馈线连接之前,需要有一定的手段来做阻抗变换。

平衡: 对称的天线是平衡的,如偶极天线、八木天线,而同轴电缆是不平衡的,把这两者连接起来,就需要解决平衡不平衡转换的问题。

增益: 天线是无源器件,但是天线是可以有增益的。

这个增益当然是相对增益,是相对于基本偶极天线而言的。

天线方向图、增益、波瓣宽度是表征天线性能的主要参数,天线的输入阻抗是天线馈电端输入电压与输入电流的比值。

天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。

天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。

匹配的优劣一般用四个参数来衡量即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。

在我们日常维护中，用的较多的是驻波比和回波损耗。

一般移动通信天线的输入阻抗为50Ω。

驻波比：它是行波系数的倒数，其值在1到无穷大之间。

驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。

在移动通信系统中，一般要求驻波比小于1.5，但实际应用中VSWR应小于1.2。

过大的驻波比会减小基站的覆盖并造成系统内干扰加大，影响基站的服务性能。

回波损耗：它是反射系数绝对值的倒数，以分贝值表示。

回波损耗的值在0dB的到无穷大之间，回波损耗越小表示匹配越差，回波损耗越大表示匹配越好。

0表示全反射，无穷大表示完全匹配。

在移动通信系统中，一般要求回波损耗大于14dB。

1.2 天线的极化方式所谓天线的极化，就是指天线辐射时形成的电场强度方向。

当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。

由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。

因此，在移动通信系统中，一般均采用垂直极化的传播方式。

另外，随着新技术的发展，最近又出现了一种双极化天线。

就其设计思路而言，一般分为垂直与水平极化和±45°极化两种方式，性能上一般后者优于前者，因此目前大部分采用的是±45°极化方式。

天线工作原理与主要参数一、天线工作原理与主要参数<BR>天线是任何一个无线电通信系统都不可缺少的重要组成部分。

合理慎重地选用天线，可以取得较远的通信距离和良好的通信效果。

(一)天线的作用<BR>各类无线电设备所要执行的任务虽然不同，但天线在设备中的作用却是基本相同的。

任何无线电设备都是通过无线电波来传递信息，因此就必须有能辐射或接收电磁波的装置。

所以，天线的第一个作用就是辐射和接收电磁波。

当然能辐射或接收电磁波的东西不一定都能用来作为天线。

例如任何高频电路，只要不是完全屏蔽起来的，都可以向周围空间或多或少地辐射电磁波，或者从周围空间或多或少地接收到电磁波。

但是，任意一个高频电路并不一定能作天线，因为它辐射和接收电磁波的效率很低。

只有能够有效地辐射和接收电磁波的设备才有可能作为天线使用。

天线的另一个作用是”能量转换”。

大家知道，发信机通过馈线送入天线的并不是无线电波，收信天线也不能直接把无线电波送入收信机，这里有一个能量的转换过程，即把发信机所产生的高频振荡电流经馈线送入天线输入端，天线要把高频电流转换为空间高频电磁波，以波的形式向周围空间辐射。

反之在接收时，也是通过收信天线把截获的高频电磁波的能量转换成高频电流的能量后，再送给收信机。

显然这里有一个转换效率问题。

天线增益越高，则转换效率就越高。

(二)天线的分类<BR>天线的形式繁多，按其用途可以分为发信天线和收信天线；按使用波段可以分为长、中、短、超短波天线和微波天线、微带天线等。

此外，我们还可按其工作原理和结构来进行分类。

<BR>为便于分析和研究天线的性能，一般把天线按其结构形式分为两大类：一类是半径远小于波长的金属导线构成的线状天线，另一类是用尺寸大于波长的金属或介质面构成的面状天线。

线状天线主要用于长、中、短波频段，面状天线主要用于厘米或毫米波频段；甚高频段一般以线状天线为主，而特高频段则线、面状天线兼用。

6.5 天线的基本参数自强●弘毅●求是●拓新（1）天线的基本参数电偶极子、小电流圆环和半波振子天线辐射场具有共 同的基本特性。

对于一般的天线，无论其结构如何复 杂，它们都有与电偶极子相类似的辐射场结构，即：电偶 极子E ˆ1 0 2 0I0L1 sin jexp jkr r任意 天线＝ 极化·幅度·电流·结构·距离·方向性·相位（1）天线的基本参数其中 极化因子：表示天线辐射场的偏振方向 幅度因子：表示辐射场的常数因子 电流：为馈电点的电流幅度，与发射功率相联系 结构因子：天线体空间几何结构 距离因子：是指天线相位中心点到场点的距离， 表征球面波能量的扩散 方向因子：表示天线辐射场的空间分布的特性 相位因子：表示天线与场点之间的相位差（2）天线的方向性函数天线在空间辐射电磁波具有方向特性，在某些方向上辐射能力强，而在另外一些方向上，辐射能力弱。

利用天线的这一特点实现电磁波信号的定向传输。

天线的方向性函数D 定义为：单位立体角辐射功率与单位立体角平均辐射功率之比。

PdP4πdΩdP S ( , )r 2 d d sin dd（2）天线的方向性函数D , dP PdΩ 4π4πS , r 2 S , r 2sindd4πF 2 , F 2 , sinddF 2 , ss归一化的方向性图表征天线在空间不同方向上辐射电磁能量强弱程度方向性系数F4π2 , sindds方向性系数是天线在空间辐射电磁波能量最强的方向在单 位立体角所辐射电磁波能量与单位立体角平均辐射电磁波 能量之比 .（3）天线的增益函数对理想天线，输入功率也等于天线的辐射功率。

但在实际工程应用上，输入能量并不完全被天线辐射出去，真正用于电磁波辐射的能量是输入功率的一部分。

如果天线的效率为 ，天线辐射的功率为 P Pin ，天线的增益函数G定义为G , dP Pind 4π D , F2 , Pin是输入功率D P dP / d Pin P / 4（3）天线的增益函数天线输入功率不完全被辐射的主要原因有：① 天线阻抗与发射机不匹配，导致电磁波被反射回 发射机； ② 部分变为天线近场的电磁能量； ③ 部分被天线体的非理想导体而热耗散；P辐射电磁波总功率 Pin 发射机输入总功率 （4）波束宽度波束宽度天线的方向性图呈现许多 花瓣形状，一般由主波束和 若干个副波束组成。
