关于同步带传动的介绍

同步带传动行星机构设计1.引言1.1 概述概述部分的内容应该对同步带传动行星机构设计进行一个简要的介绍和概述。

以下是对概述部分的一个可能的内容编写：概述同步带传动行星机构作为一种常见的传动装置，其设计和应用在各个领域中都具有重要的意义。

它广泛应用于机械工程、汽车工业以及其他工业制造和机械设备领域。

本文将对同步带传动行星机构的设计进行详细阐述和讨论。

同步带传动是通过齿轮和同步带的相互配合实现传动的一种机构。

其主要特点是传动平稳、运转可靠，并且可以实现高扭矩传递。

行星机构则是一种常见的传动装置, 它由一个中心轴和围绕其旋转的若干个行星齿轮组成，具有较高的传动比和紧凑的结构设计。

本文将首先介绍同步带传动的基本原理，包括同步带的工作原理、材料选择和传动效率等方面。

其次，我们将详细讨论行星机构的结构和工作原理，包括行星齿轮的选型、配位和传动比的计算等。

最后，我们将总结同步带传动行星机构设计的重要性，并提出设计时需要注意的关键要点。

通过本文的阐述和分析，读者将能够全面了解同步带传动行星机构的设计原理和应用，为今后的实际工程设计提供参考和指导。

同步带传动行星机构的设计对于提高机械设备的传动效率和工作稳定性具有重要意义，也是工程设计中不可忽视的关键因素。

1.2文章结构2.2 要点2：提高沟通能力在现代社会中，良好的沟通能力是非常重要的，尤其是在英语这个全球通用语言的背景下。

提高沟通能力可以使我们更好地理解他人，表达自己的想法，并顺利地完成各种任务。

下面我将介绍一些提高英语沟通能力的方法。

首先，积极参与英语口语练习是提高沟通能力的关键。

只有通过实践，我们才能真正掌握如何用英语进行自如的对话。

可以加入英语学习小组或找到一个语言交换伙伴，与他们进行频繁的对话练习。

此外，利用各种资源，如英语角、在线语音聊天平台等，主动与母语为英语的人交流，以提高口语表达能力和听力理解能力。

其次，培养良好的听力习惯也是提高沟通能力的重要方面。

同步带传动主要用于要求传动比准确的中、小功率传 动中，如计算机、录像机、数控机床、汽车等。
1.在轻工机械设备上的应用
纺织机
2 .在精密机械设备上的应用 有线文字传真机
人字齿同步带
3.在具有特殊要求的机械中的应用 同步带传动在汽车上的应用
五、同步带传动的实效形式
• ①带体疲劳断裂； ②带齿剪断和压溃； ③带侧、带齿磨损、包布剥离； ④承载层伸长、节距增大、形成齿的干涉、爬齿； ⑤冲击、过载使带体断裂。 ⑥带背面裂纹或带变软 ⑦运行噪音过大
L 系列 自动贩卖机、刮水器、包装机、升降机、碎冰机、工业用烘 干机、无人操纵高尔夫车、 电脑、复印机、塑料镜研磨机、食品机械、海苔采取机
• H 系列 小型铣床、割草机、发电机、压缩机、碎边剪切机、钻孔整 修机、钻孔机、玻璃制瓶机、食品机器、卷绳机、轧辊、木 工机
XH系列 制材机、切削机械、切割器、搅拌机、泵、焊接机、离心分 离机、钻孔机、振动研磨机、车床、织布机、制纸机、纺织 机
二、同步带的类型
a）单面同步带 b）双面同步带
三、同步带的参数
➢带轮节圆直径d ➢带轮实际外圆直径d0 ➢节距P ➢节线长LP ➢带轮齿数Z
*节距是同步带传动最基本的参数。
同步带轮的齿形一般采用渐开线，并用与齿轮加工相 似的方法加工。为了防止同步带从带轮上脱落，带轮 侧边应装挡圈。
四、同步带传动应用举例
Hale Waihona Puke 六、各种同步带的用途• 一、 圆型齿同步带S1.5M、S2M、S3M、S5M、S8M、 S14M、H8M、H14M
• 主要用途 OA机器 — 复印机、传真机、电子计算终端机、打印机、XY绘图机、文字处理机 自动贩卖机— 售票机、检票机、兑换机、自动出纳机 (ATM)、纸币计算机 家用电器 — 果汁机、搅拌机、缝纫机、吸尘机、电动工具 电子应用 — 电脑、录像机、鱼群探测机、探伤机、测深仪 、机器人 电子仪器 — 回转机、记录器、示波器、数据处理系统、各 种试验机

机械
传感器
辅助
驱动器 机电 设计
一体化
电气
计算机
控制
4.4.2 带和带轮的结构和主要参数
1、同步带的结构
1
机械
传感器
辅助
驱动器 机电 设计
一体化
电气
计算机
控制
2
3
4
1—带背;2—承载绳（强力层）;3—带齿;4—包布层
主要参数
对称
交错
主要参数为节距、节线长度Lp和带宽。 ·
(1)节距tb：相邻两齿对应齿间沿节线度量方向所测得的间距。 tp↑，带的各部分尺寸↑，承载力↑。
3）特殊用途同步带：用于耐温、耐油、低噪声和特殊尺寸 等场合。
机械
传感器
辅助
驱动器 机电 设计
一体化
电气
计算机
控制
应用
机械
传感器
辅助
驱动器 机电 设计
一体化
电气
计算机
控制
应用
机械
传感器
辅助
驱动器 机电 设计
一体化
电气
计算机
控制
应用
机械
传感器
辅助
驱动器 机电 设计
一体化
电气
计：同步带上通过强力层中心、长度不发生变化
的中心线称为节线，节线长度为带的公称带长。
(3)宽度b： 机械
传感器
辅助
驱动器 机电 设计
b↑，带中承载绳数↑，圆周力↑。
一体化
电气
计算机
控制
2、常用同步带结构类型
a)RPP同步带
b)梯形齿同步带
c)圆弧齿同步带
机械 d)梯形齿双面同步带
传感器

• •
•
•
工作机
原动机
交流电动机（普通转矩笼型、同步电动 机），直流电动机（并励）
交流电动机（大转矩、大滑差率、单环、滑 环），直流电动机（复励，串励）
运转时间
运转时间
断续使用 每日3-5h
普通使用 连续使用 断续使用每日 普通使用每日 连续使用每日
每日8-10h 每日16-24h
3-5h
8-10h
• 式中，Fa为基准宽度bs0同步带的许用工作拉力，q为基准宽度 bs0同步带的质量
项目
型号
MXL XXL XL
L
H
XH XXH
许用工作拉力Fa/N 27 31 50 245 2100 4050 6400
质量q/(kg/m) 0.007 0.01 0.022 0.096 0.448 1.487 2.473
025 031 037
050 075 100
075 100 150 200 300
200 300 400
200 300 400 500
60
152.40
75
48
30
70
177.80
-
56
35
80
203.20
100
64
40
90
254.00
-
72
45
100
304.80
125
80
50
120
330.20
-
96
同步V带传动简介
武汉大学电子信息学院
目录
• 概述 • 带轮 • 设计计算
1、概述
• 同步带轮： •
•
同步带的结构
基体包括带齿和带背，基体材料应具有良好的耐磨性、 强度、抗老化性以及与强力层的粘结性。常用材料有 聚氯氨酯、氯丁橡胶

同步带选型步骤及计算一、同步带传动特点同步带传动是由一根周表面设有等间距齿的环形带和具有相应齿的带轮组成，它是综合了带传动、链传动和齿轮传动各自优点的新型带传动，运动时，带齿与带轮的齿槽相啮合传递运动和动力。

1、传动带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，噪音小；2、传动比围大，一般可达 1： 10 ，允许线速度可达 40M/S ，传动功率从几瓦到数百千瓦；3、传动效率高，结构紧凑，还适于多轴转动，不需润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作；4、广泛应用于汽车、五金、纺织、机床、办公机械、电动工具、电动门窗、家用电器、仪表仪器、食品包装机械、矿山、石油化工及其它类型的传动。

二、同步带分类及各种形式的同步带应用说明1、模数制：同步带主要参数是模数 m( 与齿轮相同 )，根据不同的模数数值来确定带的型号及结构参数。

在 60 年代该种规格制度曾应用于日、意、等国，后随国际交流的需要，各国同步带规格制度逐渐统一到节距制。

目前仅前联及东欧各国仍采用模数制。

2、周节制：即同步带的主要参数是带齿节距，按节距大小不同，相应带、轮有不同的结构尺寸。

该种规格制度目前被列为国际标准。

3、特殊节距制（公制 T 型齿同步带）：又称特殊节距制同步带轮，除具有一般同步带传动的优点以外，由于其齿形为方形的特点，于圆弧齿形带轮相比较，则可以允许更大的线速度，也就是说公制 T 型齿同步带轮可以满足较高转速的传动。

4、圆弧齿：近年来又发展了圆弧齿形同步带，圆弧齿形的同步带传动性能和承载能力比梯形齿好，圆弧齿同步带的问世，扩大了同步带的传动围，该同步带不但能适用于高速低扭矩的场合，也能适用于低速高扭矩的场合。

备注：汽车同步带和圆弧齿同步带也分别采用特定的节距；齿形带的工作面目前用得最多的是梯形齿。

三、同步带选型计算步骤工况系数选择 KA工况系数选择 KA 备注参数四、为什么要进行带传动的紧首先带传动工作一段时间后就会由于塑性变形而松弛而使初拉力减小，传动能力下降，这时必须重新紧。

同步带传动设计计算一、同步带基础知识：同步带传动是一种特殊的带传动,带的工作表面做成齿形与带轮的齿形相吻合，带和带轮主要靠啮合进行传动。

1)同步带分类：（1）按齿形分：同步带分为梯形齿和圆弧齿两大类。

目前梯形齿同步带应用较广，圆弧齿同步带因其承载能力和疲劳寿命高于梯形齿而应用日趋广泛。

（2）按结构分：同步带分为单面和双面同步带两种形式。

双面同步带按齿的排列不同又分为对称齿双面同步带（DA型）和交错齿双面同步带（DB型）两种。

2)常用的梯形齿同步带齿形有周节制和模数制两种。

我国规定梯形齿同步带采用周节制，周节制梯形齿同步带称为标准同步带。

周节制同步带的主要参数是节距Pb。

节距Pb是在规定的张紧力下，同步带纵向截面上相邻两齿在节线上的对称距离。

（注：同步带节线长度Lp=Pb*z）标准同步带（梯形齿）按节距大小又分为七类：MXL（2.032）一最轻型；XXL（3.175）一超轻型；XL（5.080）一特轻型；L（9.525）一轻型；H（12.700）一重型；XH（22.225）一特重型；XXH（31.750）一超重型。

同步带的标记方法：如梯形齿同步带的标记有带长代号、带型、带宽代号和标准号组成，举例：450 H100 GB/T 10414 表示：带长代号450，节线长1143mm；带型H（重型），节距为12.7mm；带宽代号100，带宽为25.4mm; GB/T10414为标准号。

模数制梯形齿同步带以模数m为基本参数（模数m=Pb/π），模数系列为1.5、2.5、3、4、5、7、10，齿形角2β=40°，其标记为：模数x齿数x宽度。

例如：橡胶同步带2x45x25表示模数为2、齿数z=45、带宽bs=25mm。

同步带属于标准件，同步带的材料主要有橡胶和聚氨酯（TTBU）两种。

设计选用时参考相关产品样本从从同步带长度系列中选择标准长度尺寸，带宽的选择经计算后从宽度系列中选用或按使用要求进行裁剪。

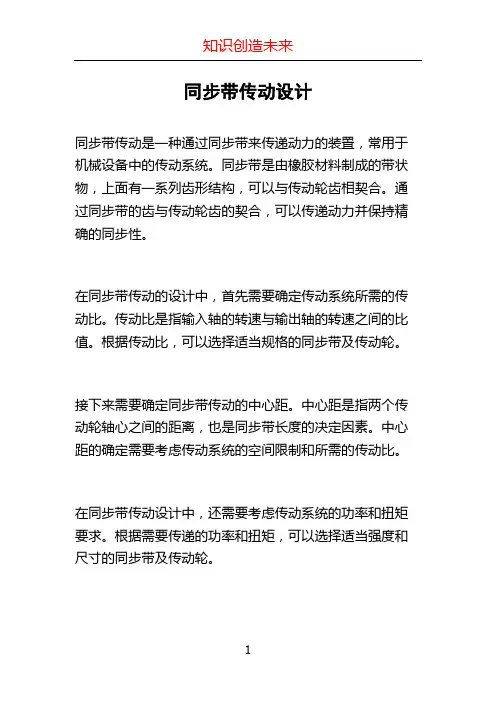

同步带传动设计
同步带传动是一种通过同步带来传递动力的装置，常用于机械设备中的传动系统。

同步带是由橡胶材料制成的带状物，上面有一系列齿形结构，可以与传动轮齿相契合。

通过同步带的齿与传动轮齿的契合，可以传递动力并保持精确的同步性。

在同步带传动的设计中，首先需要确定传动系统所需的传动比。

传动比是指输入轴的转速与输出轴的转速之间的比值。

根据传动比，可以选择适当规格的同步带及传动轮。

接下来需要确定同步带传动的中心距。

中心距是指两个传动轮轴心之间的距离，也是同步带长度的决定因素。

中心距的确定需要考虑传动系统的空间限制和所需的传动比。

在同步带传动设计中，还需要考虑传动系统的功率和扭矩要求。

根据需要传递的功率和扭矩，可以选择适当强度和尺寸的同步带及传动轮。

此外，还需考虑同步带传动的工作环境和工作条件，例如温度、湿度、速度等因素。

根据工作环境和工作条件的要求，可以选择适合的同步带材料和润滑方式。

最后，在同步带传动设计中，还需考虑同步带的张紧和对齿轮的位置调整。

适当的张紧和位置调整可以确保传动的稳定性和可靠性。

总结起来，同步带传动的设计主要包括传动比确定、中心距确定、功率和扭矩计算、工作环境和工况考虑、同步带张紧和位置调整等步骤。

必要时，还需要进行强度计算和动态分析，以确保传动系统的设计满足要求。

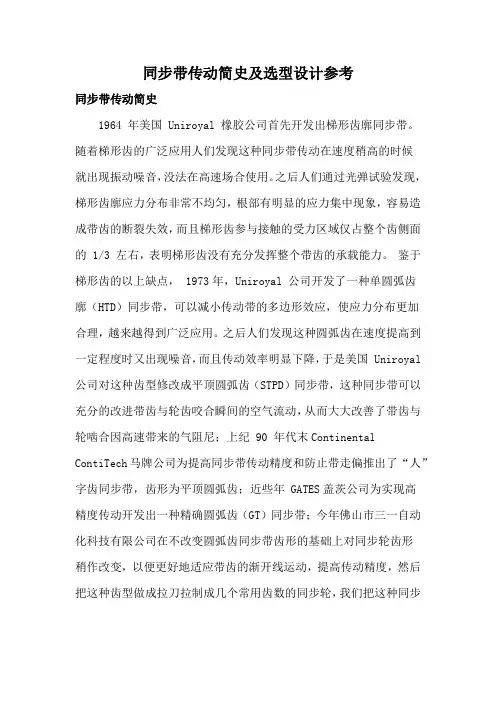

同步带传动简史及选型设计参考同步带传动简史1964 年美国 Uniroyal 橡胶公司首先开发出梯形齿廓同步带。

随着梯形齿的广泛应用人们发现这种同步带传动在速度稍高的时候就出现振动噪音，没法在高速场合使用。

之后人们通过光弹试验发现，梯形齿廓应力分布非常不均匀，根部有明显的应力集中现象，容易造成带齿的断裂失效，而且梯形齿参与接触的受力区域仅占整个齿侧面的 1/3 左右，表明梯形齿没有充分发挥整个带齿的承载能力。

鉴于梯形齿的以上缺点， 1973年，Uniroyal 公司开发了一种单圆弧齿廓（HTD）同步带，可以减小传动带的多边形效应，使应力分布更加合理，越来越得到广泛应用。

之后人们发现这种圆弧齿在速度提高到一定程度时又出现噪音，而且传动效率明显下降，于是美国 Uniroyal 公司对这种齿型修改成平顶圆弧齿（STPD）同步带，这种同步带可以充分的改进带齿与轮齿咬合瞬间的空气流动，从而大大改善了带齿与轮啮合因高速带来的气阻尼；上纪 90 年代末Continental ContiTech马牌公司为提高同步带传动精度和防止带走偏推出了“人”字齿同步带，齿形为平顶圆弧齿；近些年 GATES盖茨公司为实现高精度传动开发出一种精确圆弧齿（GT）同步带；今年佛山市三一自动化科技有限公司在不改变圆弧齿同步带齿形的基础上对同步轮齿形稍作改变，以便更好地适应带齿的渐开线运动，提高传动精度，然后把这种齿型做成拉刀拉制成几个常用齿数的同步轮，我们把这种同步轮叫做变形圆弧齿同步轮。

目前市面上还有不少具有一些小功能特色的齿形和为避开别人专利权而开发的小众齿形，在此就不一一细述了。

因为HTD圆弧齿和GT圆弧齿外形相近不好区分，在此着重简绍一下：HTD圆弧齿为标准圆弧齿廓，大家知道同步带齿与带轮齿啮合过程带齿相对带轮做渐开线运动，因此标准的两个圆弧在这种运动下是啮合不好的，因此GATES盖茨公司开发了GT齿，GT齿廓是通过渐开线运动而形成的带轮齿形状和带齿形状近似，实现了顺畅的咬合和优良的传递性能的并存的齿形，实际齿廓是一种近圆弧的模拟曲线。

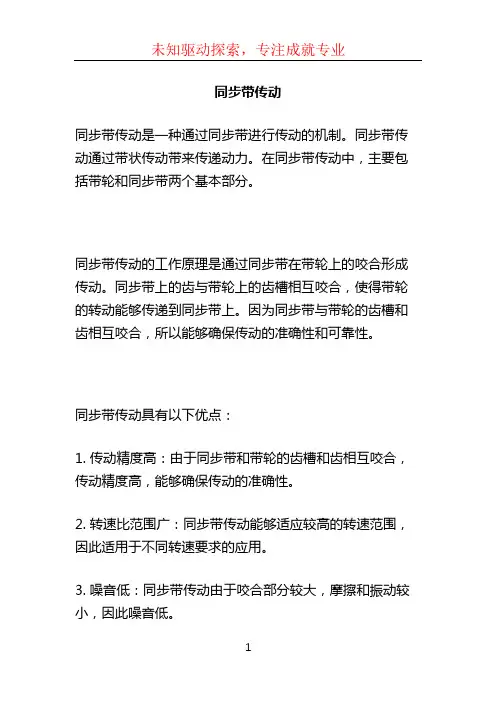

同步带传动
同步带传动是一种通过同步带进行传动的机制。

同步带传动通过带状传动带来传递动力。

在同步带传动中，主要包括带轮和同步带两个基本部分。

同步带传动的工作原理是通过同步带在带轮上的咬合形成传动。

同步带上的齿与带轮上的齿槽相互咬合，使得带轮的转动能够传递到同步带上。

因为同步带与带轮的齿槽和齿相互咬合，所以能够确保传动的准确性和可靠性。

同步带传动具有以下优点：
1. 传动精度高：由于同步带和带轮的齿槽和齿相互咬合，传动精度高，能够确保传动的准确性。

2. 转速比范围广：同步带传动能够适应较高的转速范围，因此适用于不同转速要求的应用。

3. 噪音低：同步带传动由于咬合部分较大，摩擦和振动较小，因此噪音低。

1
4. 维护简单：同步带传动不需要润滑，维护简单方便。

同步带传动常用于需要传输大扭矩、精确传动的场合，如机械设备、汽车发动机等。

2。

课题序号理论授课班级授课课时 2 授课形式理论：使用多媒体教学方法讲授（.PPT）；授课章节名称第一章带传动§1-3 同步带传动使用教具课件教学目的1．掌握同步带传动的组成和工作原理2. 掌握同步带的主要参数3. 了解同步带传动的应用教学重点同步带传动的组成和工作原理教学难点同步带传动的组成和工作原理更新、补充、删节内容课外作业教学后记授课主要内容或板书设计第一章 带传运第三节 同步带传动一、V 带及带轮1.V 带2.V 带带轮二、V 带传动的主要参数1、.普通V 带的横截面尺寸2．V 带带轮的基准直径d d3．V 带传动的传动比i4．小带轮的包角α 15．中心距a6．带速v7．V 带的根数Z 三、普通V 带的标记与应用特点1．普通V 带的标记2．普通V 带传动的应用特点四、V 带传动的安装维护及张紧装置1．V 带传动的安装与维护2．V 带传动的张紧装置d2d11()18057.3d d aα-≈︒-⨯︒课堂教学安排教学过程主要教学内容及步骤新课引入【复习】新授学生自习【导入】知识精讲【新授】1.V带的主要参数和型号2.V带传动比和包角的计算公式3.V带包角中心距带速和根数对带传动的影响及取值范围4.V带的标记和应用特点5.V带安装与维护时的注意事项6.V带传动的张紧方法前面讲到的带传动都是靠带与带轮接触弧上的摩擦力来传递运动和动力的，但有一种带并不是靠摩擦力来传递运动和力的，这就是今天要讲的同步带。

第一章带传运第三节同步带传动一、同步带传动的组成与工作原理1、同步带传动的组成同步带传动一般是由同步带轮和同步带组成2、同步带传动的工作原理同步带是一种啮合传动，依靠带内周的等距横向齿与带轮相应齿槽间的啮合力来传递运动和力，兼有带传动和齿轮传动的特点。

3、同步带传动的特点①.带与带轮之间没有打滑现象，.能保证准确的传动比②传动效率高，传动比大③允许带速高④.安装时对中心距要求严格⑤制造要求高，价格较贵举例课堂训练课堂小结布置作业二、同步带的类型1、单面带2、双面带（对称齿型、交错齿型）3、梯形齿、弧形齿4、型号MXL、XXL、XL、L、H、XH、XXH国标 GB/T 11361-2008同步带规格已经标准化，它最基本的参数是节距。

同步带传动的设计计算及应用摘要：同步带传动，一种新型的机械传动，由于它是一种啮合传动，因而带和带轮之间没有相对滑动，从而使主、从轮间的传动达到同步。

同步带传动和V 带、平带相比具有：（1）传动准确，无滑动，能达到同步传动的目的。

（2）传动效率高，一般可达98%。

（3）速比范围大，允许线速度也高。

（4）传递功率范围大，从几十瓦到几百千瓦。

（5）结构紧凑，还适用于多轴传动等优点。

因此，同步带传动已日益引起注意和重视，并把这种传动应用于各种机械设备上。

关键词：同步带传动；新型的机械传动；相对滑动；机械设备Design calculation and application of the belt driveLv Ganglei ，Shen Huagang ，Yang Rui（Department of Electrical Engineering，Zhengzhou College of Science &Technology，Zhengzhou 450064，China）Abstract：The timing belt drive，a new type of mechanical transmission，because it is a gear transmission，and therefore there is no relative sliding between the belt and pulley，so the main，from wheel drive synchronization. Synchronous belt and V belt，flat belt compared with：（1）accurate drive，no sliding，to achieve the purpose of synchronous transmission. （2）high transmission efficiency，generally up to 98%. （3）speed ratio range，allow line speed. （4）the transmission power range，from tens of watts to several hundred kilowatts. （5）is compact，also applies to multi-axis drive，etc.. Therefore，the belt drive has increasingly attracted the attention and focus，and drive used in a variety of machinery and equipment.Keywords：belt drive；a new type of mechanical transmission；relative sliding；machinery and equipment0 引言同步带传动是综合了带传动、齿轮传动和链传动特点的一种新型传动。

同步带传动的分类
1.传统同步带传动：这种传动系统使用一根带子将动力从一个装置传递到另一个装置。

带子是由橡胶或聚氨酯等材料制成的，具有很好的抗拉强度和耐磨性。

这种传动系统通常用于汽车发动机和其他大型机械装置。

2. 齿轮同步带传动：这种传动系统使用带子和齿轮来将动力传递给另一个装置。

带子是由橡胶或聚氨酯等材料制成的，而齿轮则是由金属制成的。

这种传动系统通常用于小型机械装置。

3. 链条同步带传动：这种传动系统使用链条来将动力传递给另一个装置。

链条是由金属制成的，具有很好的抗拉强度和耐磨性。

这种传动系统通常用于重型机械装置。

4. 弹性同步带传动：这种传动系统使用带子和弹簧来将动力传递给另一个装置。

带子是由橡胶或聚氨酯等材料制成的，而弹簧则是由金属制成的。

这种传动系统通常用于需要更高的精度和稳定性的机械装置。

以上是同步带传动的几个常见类别。

不同的传动系统适用于不同类型的装置和应用场景。

在选择同步带传动系统时，需要根据实际需求和使用环境来选择最适合的传动系统。

- 1 -。

为了保证带传动的能力，必须重新张紧，才能正常工作。
同步带张紧条件：
1、当同步带中心距大于300mm时，需要增加张紧机构； 2、同步带中心距小于等于300mm时，不需要增加张紧机构； 3、所有同步带设计时均需增加调整量，同步带调整用长孔，调整两轴间距离的长孔一定加垫圈， 特别是电机板尤其重要，并应尽量控制长孔宽度。
03
同步带选型及其计算
4.1 圆弧齿同步带选型步骤：
详见附件：同步带选型计算与安装
（1）设计条件 1）同步带传动设计，通常都是在以下已知条件下进行的： ①同步带需要传递的功率 ②主动轮转速、从动轮转速或传动比 ③同步带轮安装中心距离; 2）要计算选型确定的项目包括：同步带节距、宽度、节线长度、实际中心距、同步带轮齿数等,并将各参数用符 号表示再向制造商订购同步带、同步带轮。
1.3 同步带结构
同步带一般由三部分组成：橡胶、线绳、帆布。
1.4 同步带材料及其适用情况
同步带通常以钢丝绳或玻璃纤维绳为抗拉体，氯丁橡胶或聚氨酯为基体。我司常 用以聚氨酯和钢丝绳居多。
同步带一般出厂以聚氨酯材料同步带为主，在对同步带抗拉强度要求较 高时，使用钢丝绳材料同步带，以满足工作使用强度。
机器类型及每天运转时间 传递名义功率P 小带轮转速n1 大带轮转速n2 初定中心距a0
4.2 圆弧齿同步带计算
同步带长度计算
测量方法：（主要计算方法） 一．视图投影 二．视图打散 三．工具 四．周长 五．测量同步带长度（测
量节径所对应的周长）
44..33 同同步步带带的的张张紧紧
同步带张紧的目的： 根据带的摩擦传动原理，带必须在预张紧后才能正常工作；运转一定时间后，带会松ห้องสมุดไป่ตู้，
2、传动效率高，节能效果好：同步带通常以钢丝绳或玻璃纤维绳为抗拉体， 氯丁橡胶或聚氨酯为基体，这种带薄而且轻，故可用于较高速度。传动时的 线速度可达50m/s，传动比可达10，效率可达98%。传动噪声比带传动、链传 动和齿轮传动小，耐磨性好，不需油润滑，寿命比摩擦带长。 3、传动范围大，结构紧凑。 4、维护保养方便，运转费用低； 缺点： 其主要缺点是制造和安装精度要求较高，中心距要求较严格。所以同步带广 泛应用于要求传动比准确的中、小功率传动中。

关于同步齿形带传动的介绍啮合型带传动一般也称为同步带传动。

它通过传动带内表面上等距分布的横向齿和带轮上的相应齿槽的啮合来传递运动。

基本信息：与摩擦型带传动比较，同步带传动的带轮和传动带之间没有相对滑动，能够保证严格的传动比。

但同步带传动对中心距及其尺寸稳定性要求较高。

同步带传动具有带传动、链传动和齿轮传动的优点。

同步带传动由于带与带轮是靠啮合传递运动和动力，故带与带轮之间无相对滑动，能保证准确的传动比。

同步带通常以钢丝绳或玻璃纤维绳为抗拉体，氯丁橡胶或聚氨酯为基体，这种带薄而且轻，故可用于较高速度。

传动时的线速度可达50m/s，传动比可达10，效率可达98%。

传动噪声比带传动、链传动和齿轮传动小，耐磨性好，不需油润滑，寿命比摩擦带长。

其主要缺点是制造和安装精度要求较高，中心距要求较严格。

所以同步带广泛应用于要求传动比准确的中、小功率传动中。

同步带轮优点：同步带轮传动是由一根内周表面设有等间距齿的封闭环形胶带和相应的带轮所组成。

运动时，带齿与带轮的齿槽相啮合传递运动和动力，是一种啮合传动，因而具有齿轮传动、链传动和平带传动的各种优点。

同步带按材质可分为氯丁橡胶加纤维绳同步带，聚氨酯加钢丝同步带，按齿的形目前主要分为梯形齿和圆弧齿两大类，按带齿的排布面又可分为单面齿同步带和双面齿同步带。

同步带传动具有准确的传动比，无滑差，可获得恒定的速比，可精密传动,传动平稳，能吸震，噪音小，传动速比范围大，一般可达1∶10，允许线速度可达50m/s，传动效率高，一般可达98℅―99℅。

传递功率从几瓦到数百千瓦。

结构紧凑还适用多轴传动，张紧力小，不需润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作。

同步带传动的类型：1、梯形齿同步带传动。

2、圆弧齿同步带传动。

同步带传动的应用：可允许在有污染和工作环境较为恶劣的场合下工作。

广泛应用于汽车、纺织、印刷包装设备、缝制设备、办公设备、激光雕刻设备、烟草、金融机具、舞台灯光、通讯食品机械、医疗机械、钢铁机械、石油化工、仪器仪表、各种精密机床等领域。

第四章 机械系统设计
第四章 机械系统设计
4.4 同步带传动
4.4 同步带传动
4.4.1 同步带传动概述 4.4.2 带和带轮的结构和主要参数 4.4.3 分类及应用 4.4.4 型号和标注方法 4.4.5 同步带传动的设计计算
4.4.1 同步带传动概述
➢同步带是一种兼有链、齿 轮、三角胶带优点的新型传 动。 ➢1940年由美国尤尼罗尔 (Unirayal)橡胶公司首先加以 开发。 ➢1946年辛加公司把同步带 用于缝纫机针和缠线管的同 步传动上，取得显著效益， 并被逐渐引用到其他机械传 动上。
设计步骤如下：
1、确定带的计算功率 pj
Pj K A P 式中，KA---工况系数，选取KA ＝ 1.4
P --- 传动功率，P=3.0 kw 所以， Pj K A P 1.4 3 4.2(kw)
2 、确定带型和节距 tb
例：一设备采用型号为 MB40-Y3-4P无级变速器 驱动,电动机功率3.0kw,变 速器输出转速为200～ 1000r/min，平稳运转工 况，试选择同步带规格？
3、设计步骤
设计同步带传动时，给定原始数据有：传递的功率P，
主、从轮的转速n1,n2，传动系统的位置和工作条件等。根
据以上条件，按以下步骤进行设计计算，
（1）确定带的设计功率； （2）选择带型和节距； （3）确定带轮齿数和节圆直径； （4）确定同步带的节线长度、齿数及传动中心距； （5）校验同步带和小带轮的啮合齿数； （6）确定实际所需同步带宽度； （7）带的工作能力验算。
H （ heavy ）
重型 12.70 2.29 4.30
XH （ extra heavy ）
特重型 22.225 6.35 11.20

同步带传动工作原理
嘿，朋友们！今天咱来唠唠同步带传动工作原理这档子事儿。

你说这同步带传动啊，就好比是一场默契十足的舞蹈。

同步带呢，就像是一位灵活的舞者，而带轮呢，就是它的舞伴啦！它们俩呀，相互配合，那动作别提多整齐了。

想象一下，同步带上面那些均匀分布的齿，就像一个个小士兵，排着整齐的队伍。

当带轮转动的时候，这些小士兵就一个一个地卡进带轮的齿槽里，然后被带着一起往前跑。

这不就跟咱走路一样嘛，一步一步，稳稳当当的。

同步带传动可厉害啦！它能把动力从一个地方准确无误地传到另一个地方，几乎没有啥损耗。

这就好比是接力赛跑，一棒接一棒，速度快得很呢！而且它还特别可靠，不容易出毛病。

不像有些传动方式，时不时就闹点小脾气，给你来个故障啥的。

你再想想，要是没有同步带传动，那好多机器不就没法正常工作啦？那些需要精确传动的设备，不就得抓瞎啦？同步带传动就像是机器的生命线一样，默默地为它们提供着动力支持。

同步带传动还有一个优点，就是它能适应各种不同的环境。

不管是热得要命的地方，还是冷得要死的地方，它都能照样工作。

这就像是一个坚强的战士，不管遇到啥困难，都能咬牙坚持下去。

而且啊，同步带传动的维护也挺简单的。

你不需要像对待一些娇贵的东西那样小心翼翼，只要定期检查检查，看看有没有磨损啥的就行啦。

这多省心啊！
总之呢，同步带传动就是这么个神奇又实用的东西。

它在我们的生活中无处不在，为我们的生活带来了很多便利。

我们可不能小瞧了它呀！它虽然不起眼，但却发挥着巨大的作用呢！所以说，我们得好好珍惜和利用这个好东西，让它为我们的生活增添更多的精彩！你说是不是呢？。

同步带传动的设计计算和使用同步带传动是一种新型的机械传动(见图 i)．由于它是一种啮合传动因而带和带轮之间i殳有相对滑动，从而使主从轮间的传动达到同步。

同步带传动和 y 带、平带相比具有： (i)传动准确，无滑动，能达到同步传动的目的； (2)传动效率高·一般可达驰蓐；(3)速比范围大允许线速度也高；(1)传递功率范围大。

从几十瓦到几百千瓦；(5)结构紧凑，还适用于乡轴传动等优点。

因此，同步带传动已日益弓『起各方面的注意和重视，并把这种传动应用到各种机械设备上。

相应地设计者要求有一种设计方法来台理地选择同步带传动的各项参数。

笔者根据参加制订同步带传动国家标准讨论和学术活动的体会，提出了同步带传动的设计方法及应注意的问题，以供同步带传动设计者参考直用。

同步带传动的设计准则同步带传动是以带齿与轮齿依敬啮合来传递动力。

达到同步传动的目的。

因此。

在同步带传递扭矩时，带将受拉力作用。

带齿承受剪切，而带齿的工作表面在进八和退出与轮齿啮合的过程中将被磨损。

因此同步带的主要失效形式有如下三种：(1)同步带承载绳 (又称骨架蝇，的疲劳断裂；(2)带齿的剪切破裂：(3)带齿工作表面磨损。

失去原来的形乇I}。

根据试验分析，当同步带绕于带轮时，在所包圆弧内带齿与带轮齿的啮合齿数 z．大于 6时带齿的剪切强度将大干带的抗拉强度。

同时，随着粘附于带齿工作表面上的尼龙包雍层的设置．使带齿的耐磨性有了报大的提高。

因此在同步带正常工作条件下，同步带的主要失效形式是带在变拉力作用下的疲劳断裂所以同步带传动是根据带的抗拉强度作为设计准则来进行设计的。

在 ISb5295 t同步带额定功率与传动中心距的计算，标准中，就是以此为依据提出了带宽为基准宽度的基准额定功率计算公式：Pd (T 一mv')v／100o(kw )式中：Po——某一型号同步带在基准宽度下所能抟递的基准额定功率 ( W )某一型号同步带在基准宽度下的许用工作拉力 (见表1) (Ⅳ)m——某一型号同步带在基准宽度下舳单位长度质量 g／m} v——同步带线速度 (m／s，由公式可知：L为带的许用工作拉力，m 为带在运转过程中由离心力产生的拉力。
