同步带传动的设计计算和使用

同步带传动行星机构设计1.引言1.1 概述概述部分的内容应该对同步带传动行星机构设计进行一个简要的介绍和概述。

以下是对概述部分的一个可能的内容编写：概述同步带传动行星机构作为一种常见的传动装置，其设计和应用在各个领域中都具有重要的意义。

它广泛应用于机械工程、汽车工业以及其他工业制造和机械设备领域。

本文将对同步带传动行星机构的设计进行详细阐述和讨论。

同步带传动是通过齿轮和同步带的相互配合实现传动的一种机构。

其主要特点是传动平稳、运转可靠，并且可以实现高扭矩传递。

行星机构则是一种常见的传动装置, 它由一个中心轴和围绕其旋转的若干个行星齿轮组成，具有较高的传动比和紧凑的结构设计。

本文将首先介绍同步带传动的基本原理，包括同步带的工作原理、材料选择和传动效率等方面。

其次，我们将详细讨论行星机构的结构和工作原理，包括行星齿轮的选型、配位和传动比的计算等。

最后，我们将总结同步带传动行星机构设计的重要性，并提出设计时需要注意的关键要点。

通过本文的阐述和分析，读者将能够全面了解同步带传动行星机构的设计原理和应用，为今后的实际工程设计提供参考和指导。

同步带传动行星机构的设计对于提高机械设备的传动效率和工作稳定性具有重要意义，也是工程设计中不可忽视的关键因素。

1.2文章结构2.2 要点2：提高沟通能力在现代社会中，良好的沟通能力是非常重要的，尤其是在英语这个全球通用语言的背景下。

提高沟通能力可以使我们更好地理解他人，表达自己的想法，并顺利地完成各种任务。

下面我将介绍一些提高英语沟通能力的方法。

首先，积极参与英语口语练习是提高沟通能力的关键。

只有通过实践，我们才能真正掌握如何用英语进行自如的对话。

可以加入英语学习小组或找到一个语言交换伙伴，与他们进行频繁的对话练习。

此外，利用各种资源，如英语角、在线语音聊天平台等，主动与母语为英语的人交流，以提高口语表达能力和听力理解能力。

其次，培养良好的听力习惯也是提高沟通能力的重要方面。

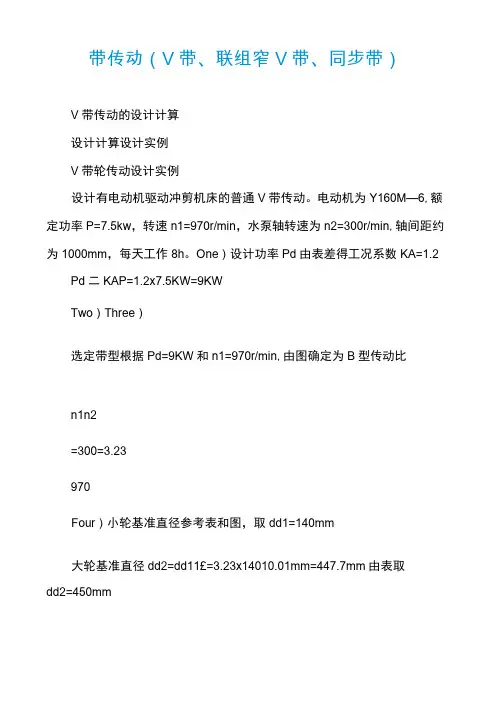

带传动（V带、联组窄V带、同步带）V带传动的设计计算设计计算设计实例V带轮传动设计实例设计有电动机驱动冲剪机床的普通V带传动。

电动机为Y160M—6,额定功率P=7.5kw，转速n1=970r/min，水泵轴转速为n2=300r/min,轴间距约为1000mm，每天工作8h。

One）设计功率Pd由表差得工况系数KA=1.2 Pd二KAP=1.2x7.5KW=9KWTwo）Three）选定带型根据Pd=9KW和n1=970r/min,由图确定为B型传动比n1n2=300=3.23970Four）小轮基准直径参考表和图，取dd1=140mm大轮基准直径dd2=dd11£=3.23x14010.01mm=447.7mm由表取dd2=450mmFive）水泵轴的实际转速n2=Six)带速1£nlddl10.01970x140=r/min=298.8r/mind2=ndp1n160x1000nx140__1000m/s=7.11m/s此处取dp1=dd1Seven)初定轴间距按要求取a0=1000mmEight)所需基准长度ndd2dd124a00=2a0+dd1+dd2+24501402n2=2x1000+140+450+mm=2870.9m设计计算设计实例由表选取基准长度Ld=2800mmNine) 实际轴间距a=a0+LdLd0228002870.92mm=964.6mm安装时所需最小轴间距amin二a-0.015Ld=(964.6-0.015x2800)mm =922.6mm张紧或补偿伸长所需最大轴间距amax=a+0.03Ld=(964.6+0.03x2800)mm=1084.6mmTen)小带轮包角a1=180°dd2dd1ax57.3°450__.6x57.3°=161.6°Eleven)单根V带的基本额定功率根据dd1=140mm和n1=970r/min由表查得B型带P1=2.11kw Twelve)考虑传动比的影响，额定功率的增量AP1由表查得AP1=0.306kwThirteen)V带的根数=(PPd1+P1)KaKL由表查得Ka=0.953由表查得KL=1.05二2.11+0.306X0.953X1.05=3.72根取4根9设计计算设计实例Fourteen)单根V带的预紧力FQ=500由表查得=0.17kgm2.5KadP2.59FQ=5001+0.17x(7.11)2N=265.4NFifteen)带轮的结构和尺寸此处以小带轮为例确定其结构和尺寸。

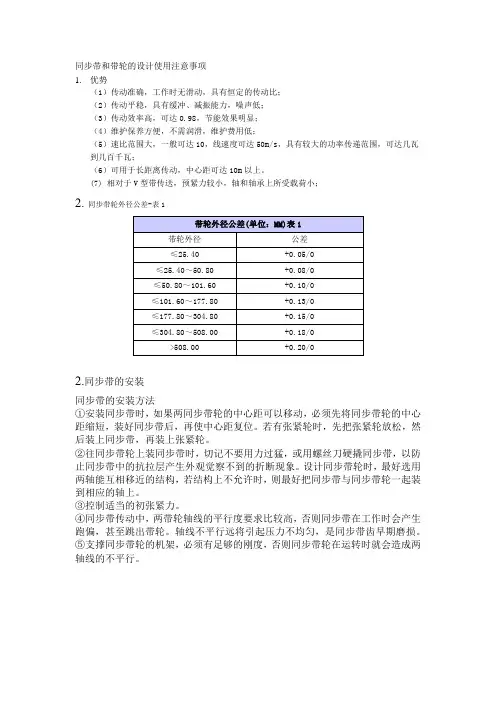

同步带和带轮的设计使用注意事项1.优势（1）传动准确，工作时无滑动，具有恒定的传动比；（2）传动平稳，具有缓冲、减振能力，噪声低；（3）传动效率高，可达0.98，节能效果明显；（4）维护保养方便，不需润滑，维护费用低；（5）速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；（6）可用于长距离传动，中心距可达10m以上。

(7) 相对于V型带传送，预紧力较小，轴和轴承上所受载荷小；2.同步带轮外径公差-表12.同步带的安装同步带的安装方法①安装同步带时，如果两同步带轮的中心距可以移动，必须先将同步带轮的中心距缩短，装好同步带后，再使中心距复位。

若有张紧轮时，先把张紧轮放松，然后装上同步带，再装上张紧轮。

②往同步带轮上装同步带时，切记不要用力过猛，或用螺丝刀硬撬同步带，以防止同步带中的抗拉层产生外观觉察不到的折断现象。

设计同步带轮时，最好选用两轴能互相移近的结构，若结构上不允许时，则最好把同步带与同步带轮一起装到相应的轴上。

③控制适当的初张紧力。

④同步带传动中，两带轮轴线的平行度要求比较高，否则同步带在工作时会产生跑偏，甚至跳出带轮。

轴线不平行远将引起压力不均匀，是同步带齿早期磨损。

⑤支撑同步带轮的机架，必须有足够的刚度，否则同步带轮在运转时就会造成两轴线的不平行。

2.同步带设计安装时同步带轮中心距的预留量为保证同步带方便的装、卸和张紧，同步带轮的中心距应有一定的范围调整量，调整量过小，达不到要求；调整量过大，造成传动系统机构不紧凑及制造成本的浪费。

具体可参考：A表：在二个同步轮无挡边或者是可拆卸挡边的情况下，根据已选定的长度的皮带分别向松开和张紧方向的预留调整量。

B表：只有一个同步轮有挡边或者是二个皮带轮都有挡边的情况下，根据皮带型号选定的中心距预留调整量。

3.GAIGI同步带轮与轴连接方式应根据同步带轮的材质与用途，采用适当的连接方式将带轮装到轴上，有如下几种类型一、键连接采用键连接将带轮固定到轴上，是钢和铸铁等材料应用最多的连接方式，但铝合金带轮采用键连接时应注意，不要使由于带传递的转矩所产生的，作用于带轮键槽与键接触面上的应力超过铝合金材料的许用应力。

同步带选型步骤及计算一、同步带传动特点同步带传动是由一根周表面设有等间距齿的环形带和具有相应齿的带轮组成，它是综合了带传动、链传动和齿轮传动各自优点的新型带传动，运动时，带齿与带轮的齿槽相啮合传递运动和动力。

1、传动带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，噪音小；2、传动比围大，一般可达 1： 10 ，允许线速度可达 40M/S ，传动功率从几瓦到数百千瓦；3、传动效率高，结构紧凑，还适于多轴转动，不需润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作；4、广泛应用于汽车、五金、纺织、机床、办公机械、电动工具、电动门窗、家用电器、仪表仪器、食品包装机械、矿山、石油化工及其它类型的传动。

二、同步带分类及各种形式的同步带应用说明1、模数制：同步带主要参数是模数 m( 与齿轮相同 )，根据不同的模数数值来确定带的型号及结构参数。

在 60 年代该种规格制度曾应用于日、意、等国，后随国际交流的需要，各国同步带规格制度逐渐统一到节距制。

目前仅前联及东欧各国仍采用模数制。

2、周节制：即同步带的主要参数是带齿节距，按节距大小不同，相应带、轮有不同的结构尺寸。

该种规格制度目前被列为国际标准。

3、特殊节距制（公制 T 型齿同步带）：又称特殊节距制同步带轮，除具有一般同步带传动的优点以外，由于其齿形为方形的特点，于圆弧齿形带轮相比较，则可以允许更大的线速度，也就是说公制 T 型齿同步带轮可以满足较高转速的传动。

4、圆弧齿：近年来又发展了圆弧齿形同步带，圆弧齿形的同步带传动性能和承载能力比梯形齿好，圆弧齿同步带的问世，扩大了同步带的传动围，该同步带不但能适用于高速低扭矩的场合，也能适用于低速高扭矩的场合。

备注：汽车同步带和圆弧齿同步带也分别采用特定的节距；齿形带的工作面目前用得最多的是梯形齿。

三、同步带选型计算步骤工况系数选择 KA工况系数选择 KA 备注参数四、为什么要进行带传动的紧首先带传动工作一段时间后就会由于塑性变形而松弛而使初拉力减小，传动能力下降，这时必须重新紧。

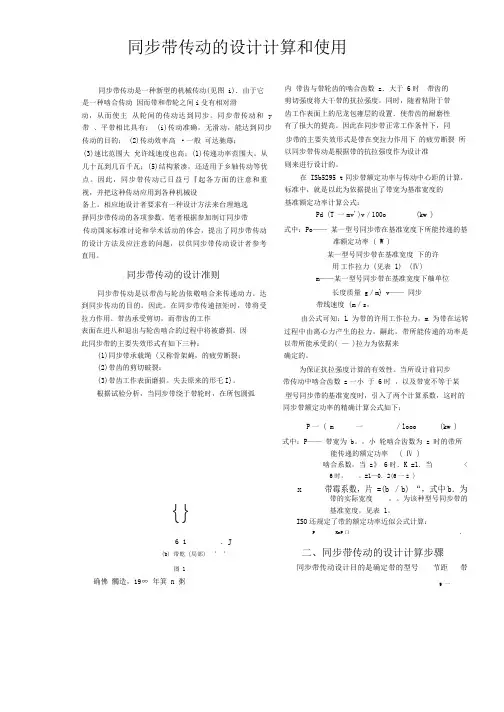

同步带传动的设计计算和使用同步带传动是一种新型的机械传动(见图 i)．由于它是一种啮合传动因而带和带轮之间i殳有相对滑动，从而使主从轮间的传动达到同步。

同步带传动和 y 带、平带相比具有： (i)传动准确，无滑动，能达到同步传动的目的； (2)传动效率高·一般可达驰蓐；(3)速比范围大允许线速度也高；(1)传递功率范围大。

从几十瓦到几百千瓦；(5)结构紧凑，还适用于乡轴传动等优点。

因此，同步带传动已日益弓『起各方面的注意和重视，并把这种传动应用到各种机械设备上。

相应地设计者要求有一种设计方法来台理地选择同步带传动的各项参数。

笔者根据参加制订同步带传动国家标准讨论和学术活动的体会，提出了同步带传动的设计方法及应注意的问题，以供同步带传动设计者参考直用。

同步带传动的设计准则同步带传动是以带齿与轮齿依敬啮合来传递动力。

达到同步传动的目的。

因此。

在同步带传递扭矩时，带将受拉力作用。

带齿承受剪切，而带齿的工作表面在进八和退出与轮齿啮合的过程中将被磨损。

因此同步带的主要失效形式有如下三种：(1)同步带承载绳 (又称骨架蝇，的疲劳断裂；(2)带齿的剪切破裂：(3)带齿工作表面磨损。

失去原来的形乇I}。

根据试验分析，当同步带绕于带轮时，在所包圆弧内带齿与带轮齿的啮合齿数 z．大于 6时带齿的剪切强度将大干带的抗拉强度。

同时，随着粘附于带齿工作表面上的尼龙包雍层的设置．使带齿的耐磨性有了报大的提高。

因此在同步带正常工作条件下，同步带的主要失效形式是带在变拉力作用下的疲劳断裂所以同步带传动是根据带的抗拉强度作为设计准则来进行设计的。

在 ISb5295 t同步带额定功率与传动中心距的计算，标准中，就是以此为依据提出了带宽为基准宽度的基准额定功率计算公式：Pd (T 一mv')v／100o(kw )式中：Po——某一型号同步带在基准宽度下所能抟递的基准额定功率 ( W )某一型号同步带在基准宽度下的许用工作拉力 (见表1) (Ⅳ)m——某一型号同步带在基准宽度下舳单位长度质量 g／m} v——同步带线速度 (m／s，由公式可知：L为带的许用工作拉力，m 为带在运转过程中由离心力产生的拉力。

各种同步带轮的计算公式同步带轮是一种用于传动动力的机械部件，在许多机械设备中都有广泛应用。

同步带轮根据其齿形和齿数的不同，可以用于传动不同的转速和扭矩。

本文将详细介绍各种常见的同步带轮及其计算公式。

1.等直径同步带轮：等直径同步带轮是指同步带轮的外径相等，适用于传输相同转速的应用。

计算公式如下：带轮外径（D1）=带轮间距（C）+2×带轮宽度（W）转速比（i）=带轮1的齿数（Z1）/带轮2的齿数（Z2）2.可变直径同步带轮：可变直径同步带轮是指同步带轮的外径可变，通过调整同步带轮的位置实现传递不同转速的应用。

计算公式如下：带轮外径（D）=轴承中心距（C）+带轮宽度（W）3.升程同步带轮：升程同步带轮是指同步带轮的齿距增加的比较多，可以实现传递较大扭矩的应用。

计算公式如下：带轮外径（D）=轴承中心距（C）+2×带轮宽度（W）最小带齿数（Zmin）= （π × D）/ （2 × P）最大带齿数（Zmax）= （π × D）/ （2 × P） + 搭接系数（K）4.长度压缩同步带轮：长度压缩同步带轮是指当同步带装上后，同步带轮由于带齿的压缩而降低外径的特殊同步带轮。

计算公式如下：带轮外径（D）=轴承中心距（C）+2×带轮宽度（W）5.大搭接同步带轮：大搭接同步带轮是一种具有大搭接系数的同步带轮，可以实现传递较大扭矩的应用。

计算公式如下：带齿数（Z）=π×（D±e）/（2×P）6.连续调节同步带轮：连续调节同步带轮是指可以通过松紧螺杆来调节同步带轮的中心距，实现传递不同转速的应用。

计算公式如下：带轮中心距（C）=原中心距（C0）±调节量（S）同步带轮的计算需要根据具体的应用要求来确定合适的参数。

以上给出的公式仅作为参考，实际应用中还需考虑实际情况和设计要求。

希望以上信息对您有所帮助。

同步带及带轮选型计算在很多机械设备中，同步带及带轮用于传动力量和运动，因此选型是非常重要的。

本文将介绍同步带及带轮的基本概念、工作原理和选型计算方法。

一、同步带及带轮的概念同步带是一种带状零件，通过齿形同步带轮的齿槽，将动力传递到轴以及其他机械零部件。

同步带具有性能稳定、传动力大、传动效率高等优点。

同步带的材料有橡胶、聚氨酯等，常用的同步带齿型有普通正齿型和HTD圆弧齿型、STS圆弧齿型等。

带轮是一种与同步带配套的工具，它通过齿槽与同步带齿配合传递动力。

带轮通常由铸铁、铝合金、钢等材料制成，其齿轮型号应与同步带相匹配，以保证传动效率和稳定性。

二、同步带及带轮的工作原理同步带及带轮的工作原理是利用承载带轮上的齿槽的同步带的齿以及齿槽的配合以传递动力。

同步带因具有良好的附着性能和弹性，使整个传动系统相对稳定，可以减少震动和噪声，从而保护传动系统的运动精度。

当同步带与带轮组合时，它们必须按照设计规格进行正确安装。

同步带和带轮的优点在于它们可以在各自的应用中提供高效率，减少运动阻力和磨损，并提供精度和可靠性。

这种传动方式适用于几乎所有行业。

三、同步带及带轮的选型计算1、带轮的类型选择带轮的类型选择基于同步带的类型。

可选的传动系统类型包括齿轮带、圆弧齿、HTD圆弧齿、STS圆弧齿和Flanked条带。

通常，带轮应与配合的同步带相匹配，以提供适当的传动比、运动控制和垂直同步带等。

HTD圆弧齿带轮的型号由齿数、轮宽和公称直径组成。

齿槽的尺寸不仅影响传动系数，而且还影响齿轮的根轮底和齿面厚度。

一般来说，更大的齿数会增加传输能力，但相应地，也会增加摩擦力和阻力。

较小的齿数和更大的公称直径可以减少摩擦力和阻力，但也会减少传输能力。

2、带轮使能力的计算带轮承载能力计算是另一个重要的选择因素。

在带传动中，带轮的质量必须足够满足旋转要求。

扭矩等因素会影响带轮的承载能力。

包括使用同步带轮和带轮的扭矩、类型、大宽度和分块。

同步带轮和带轮的类型控制带和齿合的方向；大宽带轮提供了更大的扭矩能力；分块控制正常应力与比叶应力。

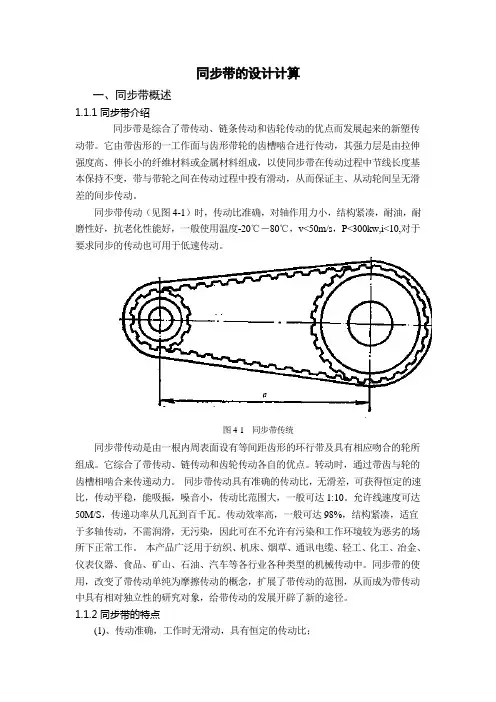

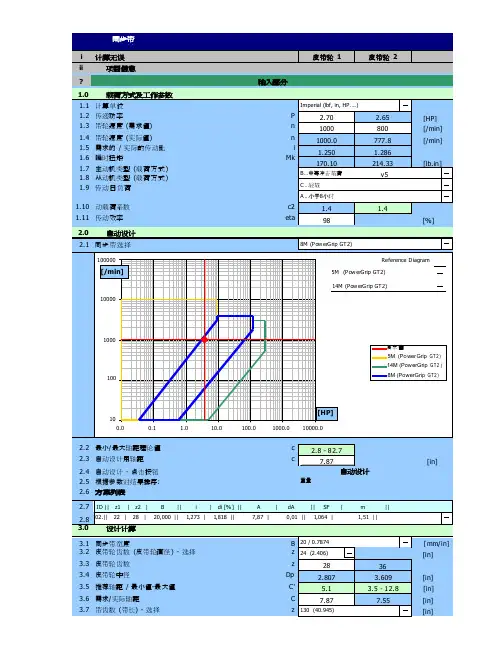

同步带的设计计算一、同步带概述1.1.1同步带介绍同步带是综合了带传动、链条传动和齿轮传动的优点而发展起来的新塑传动带。

它由带齿形的一工作面与齿形带轮的齿槽啮合进行传动，其强力层是由拉伸强度高、伸长小的纤维材料或金属材料组成，以使同步带在传动过程中节线长度基本保持不变，带与带轮之间在传动过程中投有滑动，从而保证主、从动轮间呈无滑差的间步传动。

同步带传动（见图4-1）时，传动比准确，对轴作用力小，结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度-20℃―80℃，v<50m/s，P<300kw,i<10,对于要求同步的传动也可用于低速传动。

图4-1 同步带传统同步带传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。

它综合了带传动、链传动和齿轮传动各自的优点。

转动时，通过带齿与轮的齿槽相啮合来传递动力。

同步带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸振，噪音小，传动比范围大，一般可达1:10。

允许线速度可达50M/S，传递功率从几瓦到百千瓦。

传动效率高，一般可达98%，结构紧凑，适宜于多轴传动，不需润滑，无污染，因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。

本产品广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。

同步带的使用，改变了带传动单纯为摩擦传动的概念，扩展了带传动的范围，从而成为带传动中具有相对独立性的研究对象，给带传动的发展开辟了新的途径。

1.1.2同步带的特点(1)、传动准确，工作时无滑动，具有恒定的传动比；(2)、传动平稳，具有缓冲、减振能力，噪声低；(3)、传动效率高，可达0.98，节能效果明显；(4)、维护保养方便，不需润滑，维护费用低；(5)、速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；(6)、可用于长距离传动，中心距可达10m以上。

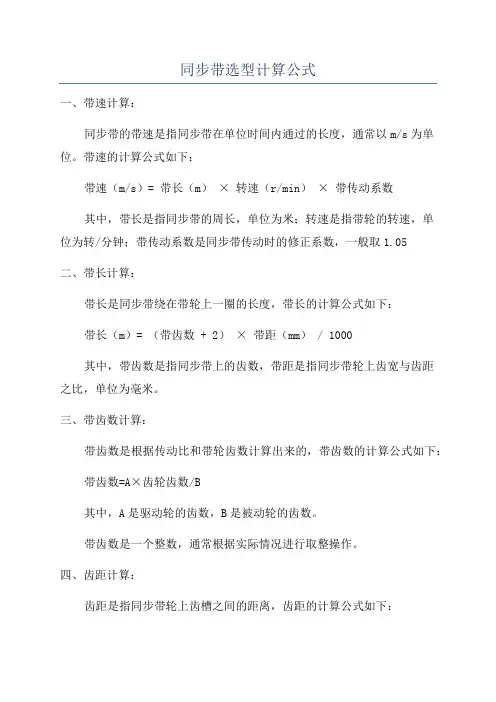

最全同步带选型步骤及计算同步带是一种广泛应用于机械传动系统中的重要组件，主要用于传递动力和运动，确保各个部件的同步协调运转。

为了选择合适的同步带，需要进行一系列的选型步骤和计算。

以下是最全的同步带选型步骤及计算过程。

步骤一：确定传动功率和工作条件首先需要确定传动系统所需的传动功率及工作条件，包括转速、扭矩等参数。

步骤二：选择同步带类型根据传动系统的特点和工作条件，选择适合的同步带类型，如齿形同步带、V形同步带等。

步骤三：根据传动比确定带速比传动比是指驱动轴和被驱动轴的转速比值。

根据传动要求和转速确定同步带的带速比，可以通过下述公式计算：带速比=驱动轴转速/被驱动轴转速步骤四：计算中心距和长度中心距是指同步带驱动轮轴心和被驱动轮轴心的距离。

根据带速比和驱动轮直径，可以通过下述公式计算中心距：中心距=(驱动轮直径+被驱动轮直径)/2/带速比同步带长度的计算则需要根据具体的传动方式和带速比进行确定。

步骤五：估算带宽带宽的大小会影响同步带的性能和寿命。

根据传动功率和转矩，可以通过以下公式估算同步带的带宽：带宽=传动功率/带速比/轴功率系数步骤六：选择同步带材料根据工作条件和环境要求，选择合适的同步带材料，如聚氨酯、橡胶等。

步骤七：计算选择带轮尺寸通过带速比和中心距，可以计算出带轮的直径。

带轮直径的选择需要考虑同步带的弯曲应力和寿命等因素，通常使用一些经验公式进行初步估算。

步骤八：计算张紧力同步带的张紧力对传动效率和寿命有重要影响。

根据传动功率和张紧力系数，可以计算出所需的张紧力。

步骤九：检查工作条件最后要对以上计算结果进行检查，确保满足工作条件和传动要求。

同时还需要检查同步带的强度、寿命、工作温度等因素。

综上所述，同步带的选型过程需要考虑传动功率、转速、扭矩、中心距、带速比、带宽、材料、带轮尺寸、张紧力等多个因素。

通过合理的计算和选择，可以确保传动系统的可靠性和效率。
