生物安全实验室设计建设(详细版)SICOLAB

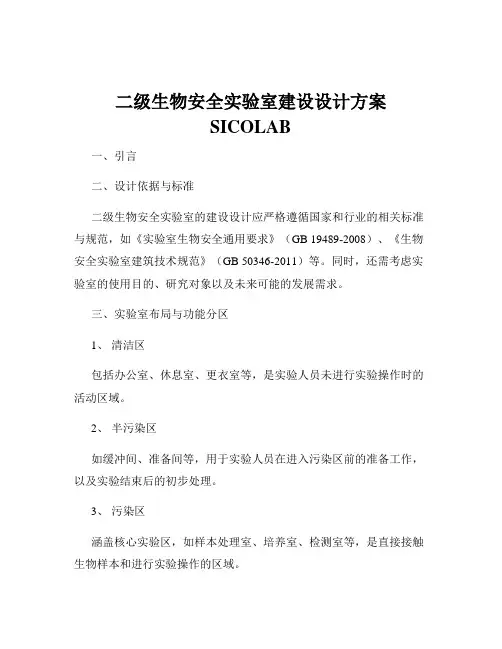

二级生物安全实验室建设设计方案SICOLAB一、引言二、设计依据与标准二级生物安全实验室的建设设计应严格遵循国家和行业的相关标准与规范，如《实验室生物安全通用要求》（GB 19489-2008）、《生物安全实验室建筑技术规范》（GB 50346-2011）等。

同时，还需考虑实验室的使用目的、研究对象以及未来可能的发展需求。

三、实验室布局与功能分区1、清洁区包括办公室、休息室、更衣室等，是实验人员未进行实验操作时的活动区域。

2、半污染区如缓冲间、准备间等，用于实验人员在进入污染区前的准备工作，以及实验结束后的初步处理。

3、污染区涵盖核心实验区，如样本处理室、培养室、检测室等，是直接接触生物样本和进行实验操作的区域。

各区域之间应设置合理的物理隔离和气流组织，以防止交叉污染。

四、建筑结构与装修1、建筑结构实验室应具备良好的抗震、防火、防潮性能。

地面应平整、耐磨、防滑，并具有耐化学腐蚀和易清洁的特点。

2、墙面与天花板墙面应光滑、无缝隙，便于清洁和消毒。

天花板应具备防尘、防潮功能。

3、门窗门窗应密封良好，以保持实验室的气密性。

门应能自动关闭，并设置观察窗。

五、通风与空调系统1、通风系统采用全新风系统，确保实验室内部的空气压力为负压，气流从清洁区流向污染区。

排风口应设置高效过滤器，防止有害生物因子外泄。

2、空调系统根据实验需求，保持适宜的温度和湿度。

空调系统应具备独立控制和调节功能。

六、电气系统1、照明实验室应配备充足的照明设备，满足实验操作和日常工作的需求。

照明灯具应具有防爆、防潮功能。

2、插座与电源根据仪器设备的布局，合理设置插座和电源，确保电力供应的稳定性和安全性。

七、给排水系统1、给水应提供符合实验要求的水质和水量，设置独立的给水管道。

2、排水排水系统应采用防回流设计，污水应经过处理达标后排放。

八、实验设备与家具1、实验设备根据实验项目配备相应的仪器设备，如生物安全柜、离心机、培养箱等，并确保设备的性能和安全性符合要求。

生化实验室项目新建、改建的设计规划，不单是对于仪器、设备上的选购，还要综合考虑实验室整体规划的合理性。

实验室整体建设规划在电路、供水、通风、气路、废气处理及排污、环保、安全等方面考虑。

介绍实验室基础建设一般常用项目有：(1)实验台柜包括中央实验台、实验台、边台、仪器台、天平台、药品柜、毒品柜、玻璃器皿柜等。

(2)空调通风设施。

在新的化验中心，所有的建筑面积均有空调。

通风系统包括通风柜(毒气柜)、排风罩(固定式)、活动式排风罩、排气扇等。

(3)用水设施包括化验盆、洗涤池、化验水龙头等。

(4)安全设施包括消防喷水灭火系统，惰性气体灭火系统，安全柜，紧急事故淋洗器、洗眼器等。

(5)供气设施包括供气站、供气板、用气板及其管路系统等。

SICOLAB生化实验室设计布局：1、实验室内功能区设置分明，实验室内布局合理，操作安全、方便并能避免污染，能够满足工作需要，保证检验结果不受干扰。

如理化实验室与理化仪器室靠近，细菌室与其所使用的仪器设备靠近，设置独立的蒸馏水室(避免所制作的蒸馏水受污染)、更衣室、储藏室(补充：储藏室用于存放少量近期不用的非过期药品。

要具备防明火、防潮、防高温、防日光直射等功能。

储藏室应朝北、干燥、通风良好，门窗应坚固，窗为高窗，门窗有设遮阳板。

门应朝外开。

)。

2、实验室所有实验台、边台、器皿柜、药品柜、通风柜由专业的实验室规划设计研究所外加工、成套制作、现场安装，符合各种技术指标的要求，更加规范，使用更安全、方便，给人感觉更加整洁、美观。

3、实验室应设立单独的给水、排水系统，避免受到污染或者污染周围环境。

实验室的排气尽可能集中后向高空或者向下水道(适当处理后)排放，减少对周围环境的污染。

4、实验室的环境、使用的装修材料应符合环保和实验室的环境要求，确保不影响人体健康和实验结果。

SICOLAB生化实验室之光谱分析室设计主要是根据物质对光具有吸收、散射的物理特征及发射光的物理特性，在分析化学领域建立化学分析。

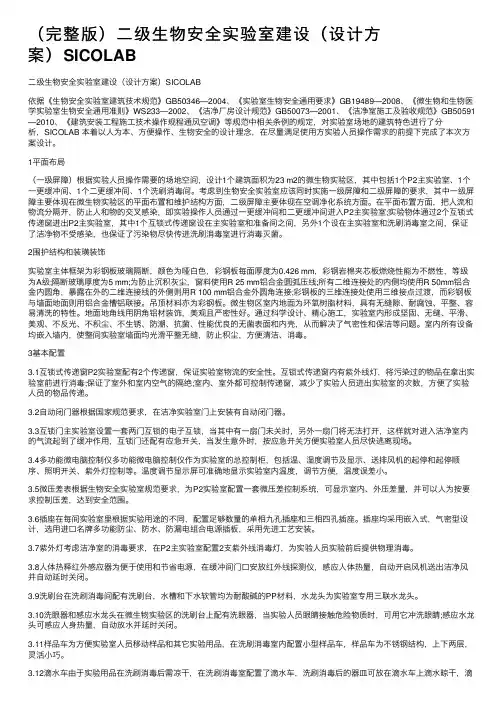

（完整版）⼆级⽣物安全实验室建设（设计⽅案）SICOLAB⼆级⽣物安全实验室建设（设计⽅案）SICOLAB依据《⽣物安全实验室建筑技术规范》GB50346—2004、《实验室⽣物安全通⽤要求》GB19489—2008、《微⽣物和⽣物医学实验室⽣物安全通⽤准则》WS233—2002、《洁净⼚房设计规范》GB50073—2001、《洁净室施⼯及验收规范》GB50591—2010、《建筑安装⼯程施⼯技术操作规程通风空调》等规范中相关条例的规定，对实验室场地的建筑特⾊进⾏了分析，SICOLAB 本着以⼈为本、⽅便操作、⽣物安全的设计理念，在尽量满⾜使⽤⽅实验⼈员操作需求的前提下完成了本次⽅案设计。

1平⾯布局（⼀级屏障）根据实验⼈员操作需要的场地空间，设计1个建筑⾯积为23 m2的微⽣物实验区，其中包括1个P2主实验室、1个⼀更缓冲间、1个⼆更缓冲间、1个洗刷消毒间。

考虑到⽣物安全实验室应该同时实施⼀级屏障和⼆级屏障的要求，其中⼀级屏障主要体现在微⽣物实验区的平⾯布置和维护结构⽅⾯，⼆级屏障主要体现在空调净化系统⽅⾯。

在平⾯布置⽅⾯，把⼈流和物流分隔开，防⽌⼈和物的交叉感染，即实验操作⼈员通过⼀更缓冲间和⼆更缓冲间进⼊P2主实验室;实验物体通过2个互锁式传递窗进出P2主实验室，其中1个互锁式传递窗设在主实验室和准备间之间，另外1个设在主实验室和洗刷消毒室之间，保证了洁净物不受感染，也保证了污染物尽快传进洗刷消毒室进⾏消毒灭菌。

2围护结构和装璜装饰实验室主体框架为彩钢板玻璃隔断，颜⾊为哑⽩⾊，彩钢板每⾯厚度为0.426 mm，彩钢岩棉夹芯板燃烧性能为不燃性，等级为A级;隔断玻璃厚度为5 mm;为防⽌沉积灰尘，窗料使⽤R 25 mm铝合⾦圆弧压线;所有⼆维连接处的内侧均使⽤R 50mm铝合⾦内圆⾓，暴露在外的⼆维连接线的外侧则⽤R 100 mm铝合⾦外圆⾓连接;彩钢板的三维连接处使⽤三维接点过渡，⽽彩钢板与墙⾯地⾯则⽤铝合⾦槽铝联接。

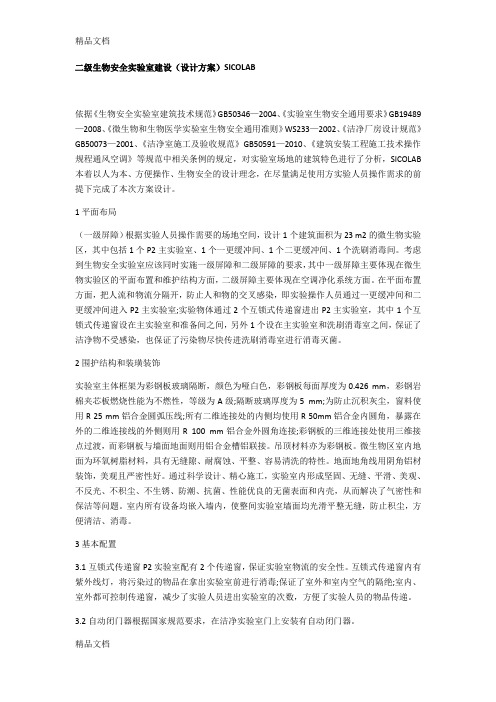

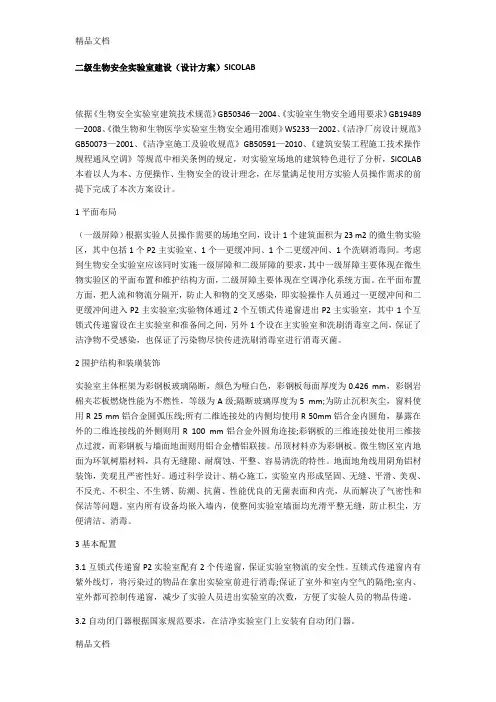

二级生物安全实验室建设（设计方案）SICOLAB依据《生物安全实验室建筑技术规范》GB50346—2004、《实验室生物安全通用要求》GB19489—2008、《微生物和生物医学实验室生物安全通用准则》WS233—2002、《洁净厂房设计规范》GB50073—2001、《洁净室施工及验收规范》GB50591—2010、《建筑安装工程施工技术操作规程通风空调》等规范中相关条例的规定，对实验室场地的建筑特色进行了分析，SICOLAB 本着以人为本、方便操作、生物安全的设计理念，在尽量满足使用方实验人员操作需求的前提下完成了本次方案设计。

1平面布局（一级屏障）根据实验人员操作需要的场地空间，设计1个建筑面积为23 m2的微生物实验区，其中包括1个P2主实验室、1个一更缓冲间、1个二更缓冲间、1个洗刷消毒间。

考虑到生物安全实验室应该同时实施一级屏障和二级屏障的要求，其中一级屏障主要体现在微生物实验区的平面布置和维护结构方面，二级屏障主要体现在空调净化系统方面。

在平面布置方面，把人流和物流分隔开，防止人和物的交叉感染，即实验操作人员通过一更缓冲间和二更缓冲间进入P2主实验室;实验物体通过2个互锁式传递窗进出P2主实验室，其中1个互锁式传递窗设在主实验室和准备间之间，另外1个设在主实验室和洗刷消毒室之间，保证了洁净物不受感染，也保证了污染物尽快传进洗刷消毒室进行消毒灭菌。

2围护结构和装璜装饰实验室主体框架为彩钢板玻璃隔断，颜色为哑白色，彩钢板每面厚度为0.426 mm，彩钢岩棉夹芯板燃烧性能为不燃性，等级为A级;隔断玻璃厚度为5 mm;为防止沉积灰尘，窗料使用R 25 mm铝合金圆弧压线;所有二维连接处的内侧均使用R 50mm铝合金内圆角，暴露在外的二维连接线的外侧则用R 100 mm铝合金外圆角连接;彩钢板的三维连接处使用三维接点过渡，而彩钢板与墙面地面则用铝合金槽铝联接。

吊顶材料亦为彩钢板。

微生物区室内地面为环氧树脂材料，具有无缝隙、耐腐蚀、平整、容易清洗的特性。

SICOLAB微生物实验室建设规划1、《省、地、县级疾病预防控制中心实验室建设指导意见》2、《微生物和生物医学实验室生物安全通用准则》3、《生物安全实验室建筑技术规范》4、《全国艾滋病检测技术规范》5、《临床基因扩增检验实验室工作规范》6、《实验室建筑设计》7、《生物安全实验室建筑技术规范》8、国家标准：木家具通用技术条件GB/T3324-19951、用于微生物学、生物医学、生物化学、动物实验、基因重组以及生物制品等研究使用的实验室统称生物安全实验室。

2、生物安全实验室由主实功能验室与其他实验室及辅助功能用房组成。

3、生物安全实验室必须保证人身安全、环境安全、废弃物安全和样本安全，能长期而安全地运行，同时还为需要实验室工作人员提供一个舒适、而良好的工作环境。

第一、实验室平面布局设计实验室平面布局设计是根据实验室性质、实验室的目标定位、实验室的功能要求、实验类型以及实验工艺流程等因素，按照国家相关标准针对实验室既有场地进行科学、合理的功能间区分和布局的工作。

实验室平面设计要求实验室设计师必须熟悉我国建筑装饰知识、我国实验室相关标准和规范、熟悉所设计的实验室实验工艺流程等。

第二、实验室温度、湿度要求实验室的温湿度应根据实验要求设计，精密仪器室对温湿度有一定的要求，比如ICP、ICP-MS等。

另有一些特殊的如纤维检验、纸品检测、纺织面料等对温湿度都有更高的要求。

设计师在设计这样的实验室是需要依据标准针对性的选材。

纺织品和纺织原料检验的标准大气按ISO139和GB6529标准规定，温度20±1 ℃，相对湿度65%±2%；纸张、纸品和纸箱类商品检验的标准大气按照ISO187和GB10739标准规定，温度23±1℃，相对湿度50%±2%。

除了常规温湿度的恒温恒湿实验室，还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。

SICOLAB生物安全实验室建筑原则总体设计遵循隔离原则，独立建筑或完全隔离区域且远离公共场所和居住建筑。

对于生物安全实验室与公共场所和居住建筑的距离，一般来说，应考虑以下两方面问题：（1）相邻建筑对实验室安全构成危险：倾倒、救援、火灾等对实验室造成影响，我国标准规定高等级生物安全实验室所在建筑与外部相邻建筑的距离为外部建筑高度的1.2〜1.5倍。

（2）生物安全实验室对外部环境构成危险：主要来源于污染废弃物、污水、废气。

SICOLAB生物安全实验室结构原则（1）建筑结构设计特殊加强：按甲类建筑抗震设计，高于当地设防烈度一个级别；结构安全等级不低于一级（常规建筑为二级）。

（2）建筑本体：最好为钢筋混凝土结构，隔断直达楼板。

（3）双层墙体：外层为钢筋混凝土结构，内层为装配式镶板围护结构。

（4）基本结构模式：通常有三明治夹心式、多层夹心式、平层式等结构模式，以三明治夹心式为最佳选择。

三明治夹心式：上层———废气处理、气体、水供应，中层———实验室层，下层———污水处理层，符合上排气下排水的要求，应优先考虑。

多层夹心式：废气、废水管道穿过多层空间，存在安全隐患。

平层式：废气、废水平行排放，存在安全隐患。

SICOLAB生物安全实验室主实验室设立生物安全实验室核心是安全，为防止交叉污染，设立主实验室数量必须遵循以下原则：在同一个实验室的同一个独立安全区域（例如一个主实验室）只能开展一种高致病性病原微生物的实验活动。

在征得有关主管部门同意并按照规定彻底消毒灭菌后，也可在原主实验室内改变其微生物的研究种类，但不能同时从事两种以上病原微生物的研究。

SICOLAB生物安全实验室冗余设计高等级生物安全实验室在系统运行中必须保证实验室内的负压和压力梯度稳定，为防止任何一个误动作或故障的发生，在极短的时间内诊断故障和应急处理尤为重要。

系统容错技术是解决和提高实验室安全性和可靠性最有效的途径，其设计方法包括硬件冗余和软件冗余。

动物生物安全实验室设计SICOLAB一、动物生物安全实验室设计考虑因素关于动物实验室中使用的微生物，需要考虑的因素包括：1、正常传播途径2、使用的容量和浓度3、接种途径4、能否和以何种途径被排出。

关于动物实验室中使用的动物，需要考虑的因素包括：1、动物的自然特性，亦即动物的攻击性和抓咬倾向性2、自然存在的体内外寄生虫3、易感的动物疾病4、播散过敏原的可能性。

二、各等级动物生物安全实验室设计要求（1）一级动物生物安全实验室一级生物安全水平的动物设施适用于饲养大多数经过检疫的储备实验动物（灵长类除外，关于这类动物应向国家权威机构咨询），以及专门接种了危险度1级微生物的动物。

要求应用微生物学操作技术规范（GMT）。

动物设施的主任必须制订动物操作和进入饲养场所应遵循的政策、规程和方案，为工作人员制订适宜的医学监测方案，制订并执行安全或操作手册。

（2）二级动物生物安全实验室二级生物安全水平的动物设施适用于专门接种了危险度2级微生物的动物，需要进行下列安全防护：1、必须符合一级生物安全水平动物设施的所有要求。

2、在门及其他适宜的地方张贴生物危害警告标志。

3、设施的设计必须易于清洁和管理。

4、门必须向内开，并可以自动关闭。

5、要有适宜的温度、通风和照明。

6、如果采用机械通风，则气流的方向必须向内。

排出的空气要排到室外，不得在建筑物内循环使用。

7、授权人员方可进入。

8、仅接纳实验用动物。

9、应制订节肢动物和啮齿类动物的控制方案。

10、如有窗户，必须是安全、抗击碎的。

如果窗户可以打开，则必须安装防节肢动物的纱网。

11、使用后，工作表面应用有效的消毒剂来清除污染。

12、可能产生气溶胶的工作必须使用生物安全柜（Ⅰ级或Ⅱ级）或隔离箱，隔离箱要带有专用的供气和经HEPA过滤的排气装置。

13、动物设施的现场或附近备有高压灭菌器。

14、清理动物的垫料时必须尽量减少气溶胶和灰尘的产生。

15、所有废料和垫料在丢弃前必须先清除污染。

1工程概况该干细胞实验楼位于吉林省，主要从事干细胞基础研究、临床应用研究及干细胞技术服务，包括各种组织细胞的来源干细胞体外鉴别、分离、纯化、扩增和培养等实验研究。

楼内共有洁净实验室约3 818m2，其中万级2 416m2，10万级598m2，30万级804m2。

该实验楼共4层，其详细布局如下：1层为干细胞库、备品库、更衣室、制水间、配电等后勤保障设施房间。

其中只有干细胞库为净化区域，该干细胞库面积约140m2，洁净度等级为10万级。

2层为实验用干细胞生产车间。

其中包括7个细胞培养间，1个套间培养间，3个质控室，以及灭菌室、洗刷间、液氮储存库、更衣室、清洁间、洗衣间、配液室、耗材库、内走廊等净化区域，共约1 191m2，洁净度等级为万级；质控室内走廊及其更衣室，合计约63m2，洁净度等级为10万级；脱包室、细胞发送室、备品洗刷间、原料检测室、CO2气瓶室、外实验区、外环走廊等净化区域，共约515m2，洁净度等级为30万级。

3层为生物制药中试生产车间。

其中包括3间博士外实验区、实验区内走廊、预留区内走廊、一更室等净化区域，共约289m2，洁净度等级为30万级；中试车间内走廊、二更室等净化区域，约204m2，洁净度等级为10万级；细胞培养间、纯化室、发酵室、灌装室、无菌备品室、备用实验室等净化区域，面积共约1 225m2，洁净度等级为万级。

4层为办公室、公共实验室等功能房间，屋顶为净化设备机房，均为非净化区域，本设计不予考虑。

2设计参数SICOLAB2.1室外设计参数夏季室外空调计算干球温度30.6℃，湿球温度24.5℃；冬季室外空调计算干球温度-25℃，相对湿度68%。

2.2室内设计参数该干细胞实验楼各功能房间对温度和湿度均无特殊要求，因此设计参数如下：万级净化区，室内设计温度为20~24℃，相对湿度为45%~60%；10万级及30万级净化区，室内设计温度为18~26℃，相对湿度为45%~65%。

3净化空调系统设计3.1空调系统划分干细胞实验室洁净空调系统的主要作用是保证各功能房间内部实验环境的空气品质，对防止交叉感染、防火防爆等没有特殊要求，因此系统划分时并不需要严格区分不同洁净度等级和不同功能的房间。

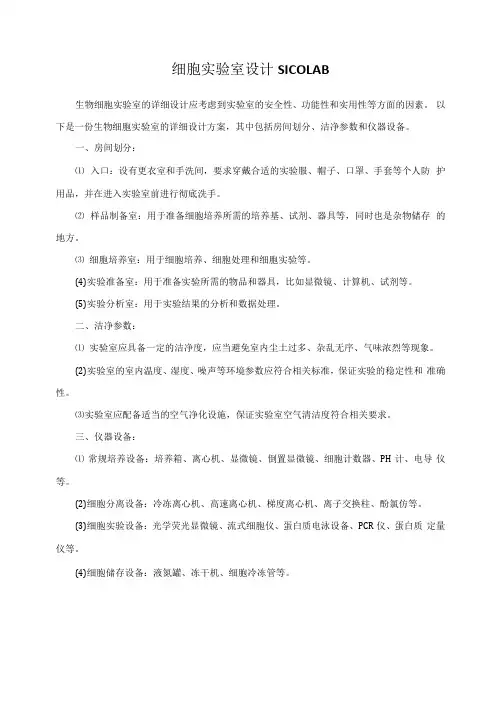

细胞实验室设计SICOLAB
生物细胞实验室的详细设计应考虑到实验室的安全性、功能性和实用性等方面的因素。

以下是一份生物细胞实验室的详细设计方案，其中包括房间划分、洁净参数和仪器设备。

一、房间划分：
⑴ 入口：设有更衣室和手洗间，要求穿戴合适的实验服、帽子、口罩、手套等个人防护用品，并在进入实验室前进行彻底洗手。

⑵ 样品制备室：用于准备细胞培养所需的培养基、试剂、器具等，同时也是杂物储存的地方。

⑶ 细胞培养室：用于细胞培养、细胞处理和细胞实验等。

(4)实验准备室：用于准备实验所需的物品和器具，比如显微镜、计算机、试剂等。

(5)实验分析室：用于实验结果的分析和数据处理。

二、洁净参数：
⑴ 实验室应具备一定的洁净度，应当避免室内尘土过多、杂乱无序、气味浓烈等现象。

(2)实验室的室内温度、湿度、噪声等环境参数应符合相关标准，保证实验的稳定性和准确性。

⑶实验室应配备适当的空气净化设施，保证实验室空气清洁度符合相关要求。

三、仪器设备：
⑴ 常规培养设备：培养箱、离心机、显微镜、倒置显微镜、细胞计数器、PH计、电导仪等。

(2)细胞分离设备：冷冻离心机、高速离心机、梯度离心机、离子交换柱、酚氯仿等。

(3)细胞实验设备：光学荧光显微镜、流式细胞仪、蛋白质电泳设备、PCR仪、蛋白质定量仪等。

(4)细胞储存设备：液氮罐、冻干机、细胞冷冻管等。

医学实验室设计、建设SICOLAB(1) 实验楼宜采用框架结构,便于实验室合理布局。

(2) 建筑防火、抗震、防雷系统。

(3) 生物安全。

从事高危险性病原微生物工作的实验室,应严格按《生物安全实验室建筑技术规范》GB 50346 - 2004 设计施工,生物安全建筑周围宜建立防护设施(如宽60cm、深60cm 的防鼠沟、防鼠网等) ,实验室建筑内不能有野生啮齿动物窜入。

实验动物房必须严防生物逃逸,要求门窗严密,安装弹簧门,动物笼和实验室房门均需扣死或加锁,对于会飞行的实验生物尤其应有完善的防护措施,实验室如有可开启的窗户,应设置纱窗。

(4) 通风。

因为制作、分析媒介生物标本时,常常用到有毒有害的化学物质,且室内工作时间长。

为使工作人员不吸入有毒的、可致病的化学物质,实验室应安装通风柜或生物安全柜;同时,由于环境相对密封,实验室应有良好的换气和空调设备,但不得采用可造成不同实验室之间空气交换的中央空调系统。

在设计排气管路系统时, 可以选择独立管路系统或分支管路(Manifold) 系统。

独立的排气系统有单一的风管、风机、排放烟囱和单一的空气处理设备。

这样的设计简单且容易达到压力平衡,但所花费的成本较高,每一个污染控制设备就要 1 套独立的排气系统。

为了避免风机在使用时出现故障影响实验的进度,通常都会有 2 台风机,1 台备用,如此一来,有2 个污染控制设备就必须要有4 台风机。

风机的数量增加会占用建筑物较大的空间; 相反地, 分支管路排气系统就含有很多分支的次要管路, 每一个分支管路都会汇入单一的主风管, 主风管后面可以串连多个风机来控制需求风量。

与前述比较,2 个污染控制设备只需要3 台风机串联即可,其中1 台为备用风机。

每台平时运转2/ 3 的风量来维持设备排气正常,当有1 台故障时可将其它2 台风量提升至满载, 实验中断的可能性大幅降低。

如实验室具有洁净度、温湿度、压力梯度要求,应采用独立新风、回风与排风管路系统。

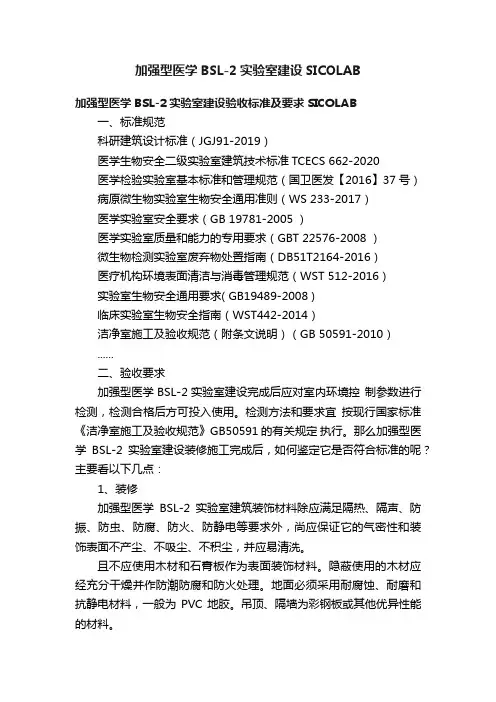

加强型医学BSL-2实验室建设SICOLAB加强型医学BSL-2实验室建设验收标准及要求SICOLAB一、标准规范科研建筑设计标准（JGJ91-2019）医学生物安全二级实验室建筑技术标准TCECS 662-2020医学检验实验室基本标准和管理规范（国卫医发【2016】37号）病原微生物实验室生物安全通用准则（WS 233-2017）医学实验室安全要求（GB 19781-2005 ）医学实验室质量和能力的专用要求（GBT 22576-2008 ）微生物检测实验室废弃物处置指南（DB51T2164-2016）医疗机构环境表面清洁与消毒管理规范（WST 512-2016）实验室生物安全通用要求( GB19489-2008 )临床实验室生物安全指南（WST442-2014）洁净室施工及验收规范（附条文说明）（GB 50591-2010）......二、验收要求加强型医学BSL-2实验室建设完成后应对室内环境控制参数进行检测，检测合格后方可投入使用。

检测方法和要求宜按现行国家标准《洁净室施工及验收规范》GB50591的有关规定执行。

那么加强型医学BSL-2实验室建设装修施工完成后，如何鉴定它是否符合标准的呢？主要看以下几点：1、装修加强型医学BSL-2实验室建筑装饰材料除应满足隔热、隔声、防振、防虫、防腐、防火、防静电等要求外，尚应保证它的气密性和装饰表面不产尘、不吸尘、不积尘，并应易清洗。

且不应使用木材和石膏板作为表面装饰材料。

隐蔽使用的木材应经充分干燥并作防潮防腐和防火处理。

地面必须采用耐腐蚀、耐磨和抗静电材料，一般为PVC地胶。

吊顶、隔墙为彩钢板或其他优异性能的材料。

2、门窗门窗构造应平整简洁、不易积灰、容易清洁。

门窗表面应无划痕、碰伤，型材应无开焊断裂。

当单扇门宽度大于600mm时，门扇和门框的饺链不应少于3付。

门窗框与墙体固定片间距不应大于600mm，框与墙体连接应牢固，缝隙内应用弹性材料嵌填饱满，表面应用密封胶均匀密封。

我国在应对突发性公共卫生事件上缺乏检测诊断和有效防治体系的问题，显示了建设生物安全实验室的迫切性。

为使生物安全实验室建设做到安全、规范、经济、实用，我国于2004年9月1日起正式实施《生物安全实验室建筑技术规范》GB50346-2004，将生物安全实验室按危险度等级从低到高依次分为BSL-1，BSL-2，BSL-3，BSL-4级。

某院在危险度级别为3级的BSL-3生物安全实验室设计SICOLAB中，紧紧围绕保护操作人员、保护环境、保护样品这个中心进行方案优选，包括选址、按照工艺流程进行平面布局、人物流向确定、各专业方案优化等过程，最终实现建设项目使用功能和任务的要求。

1BSL-3生物安全实验室的场址选择为保证生物安全实验室周边环境和人的安全以及实验室自身安全不被外界环境所影响，含BSL-3实验室的新建项目选址应满足以下要求:1)项目建设地点应位于城市下风向，交通方便；2)离居民区较远，BSL-3实验室距公共场所和居住建筑至少20m；3)周边地区无畜禽养殖业；4)环境无污染、水质好。

2、BSL-3生物安全实验室的平面布置 SICOLAB2.1总体要求因BSL-3生物安全实验室对建筑结构、装饰、通风空调、给排水、电气及自控等要求较高，故工程造价较高、投资较大。

同时BSL-3实验室也是重要的污染危险区，对使用者专业水平和素质有严格要求，应尽量减少建筑面积，所以在满足建设规模的同时，无论从投资角度还是从安全性方面考虑，BSL-3实验室面积均不宜过大，主实验室一般2～3个房间即可，总面积在300～450m2，一般集中布置在综合实验楼的一个区域，单层建筑的BSL-3实验室宜设计在物流方便的一侧，多层建筑一般将BSL-3实验室设计在到达最少空的扩散，避免排风对实验室区域的污染。

发电机间、油炉间布置在厂区动力站内，距综合实验楼200m距离。

主体实验室设在建筑5层东端的相对独立区域，远离该楼层电梯、楼梯及其他公共区域，便于实验室内人员与外部的隔离。

BSL- 3 级生物安全实验室建设（案例） SI COLAB本工程选址于某市现代农业园区地块内。

该园区近靠高速公路，基础设施完善，通信系统完备，离居民区较远且环境优美。

根据使用要求，本地块内将建设BSL-3级生物安全实验室，拟进行高致病性病毒微生物的检测以及未知毒性的原微生物实验，如禽流感、口蹄疫、炭疽、结核病、狂犬病等。

根据有关统计资料表明，BSL-3级生物安全实验室事故感染率的30%是由气溶胶扩散引起的，因气溶胶的易生性，易散性，而且不易被人察觉，因此在BSL-3级生物安全实验室内必须采取严格的隔离预防措施。

SICOLAB其中在二级防护中，建筑隔离和空调系统设计是建设BSL-3级生物安全实验室的关键。

因此，设计中遇到的问题和难点集中体现在规划设计，特别是BSL-3级生物安全实验室(注：根据《生物安全实验室建筑技术规范》(GB50346-2004)规定按实验室所处理对象的生物危害程度和采取的防护措施，要求从低到高分为四级。

BSL-3为三级生物安全实验室，ABSL-3为三级动物生物安全实验室)设计上。

BSL-3级生物安全实验室座落于其中独立建造的实验楼中。

地上2层，地下1层。

建筑层高4.2m，实验室面积802m2;上部为设备管道层，下层为污水处理。

1、实验室总平面布置原则SICOLAB从事高危险生物实验的人员，特别是BSL-3级生物安全实验室工作人员每天都有可能接触到试验中产生的危害，即所谓的气溶胶aerosol,就是悬浮于介质中的粒径一般为0.001呵―100pm的固态、液态微小粒子形成的相对稳定的分散体系。

它主要通过呼吸道传播，具有最大的危险性。

实验工作人员承受着生存和死亡的心理和生理上的压力。

因此，在建筑规划设计中采用了低层分散式的建筑布置形式和园林式的环境设计理念，以营造出一种由里至外的内部空间环境与外部空间环境的交流，也就是通过透空连廊、透光幕墙、降低层数、拉开建筑间距等手段，将园林绿化、阳光等直接送到实验工作人员面前。

二级生物安全实验室建设（设计方案）SICOLAB依据《生物安全实验室建筑技术规范》GB50346—2004、《实验室生物安全通用要求》GB19489—2008、《微生物和生物医学实验室生物安全通用准则》WS233—2002、《洁净厂房设计规范》GB50073—2001、《洁净室施工及验收规范》GB50591—2010、《建筑安装工程施工技术操作规程通风空调》等规范中相关条例的规定，对实验室场地的建筑特色进行了分析，SICOLAB 本着以人为本、方便操作、生物安全的设计理念，在尽量满足使用方实验人员操作需求的前提下完成了本次方案设计。

1平面布局（一级屏障）根据实验人员操作需要的场地空间，设计1个建筑面积为23 m2的微生物实验区，其中包括1个P2主实验室、1个一更缓冲间、1个二更缓冲间、1个洗刷消毒间。

考虑到生物安全实验室应该同时实施一级屏障和二级屏障的要求，其中一级屏障主要体现在微生物实验区的平面布置和维护结构方面，二级屏障主要体现在空调净化系统方面。

在平面布置方面，把人流和物流分隔开，防止人和物的交叉感染，即实验操作人员通过一更缓冲间和二更缓冲间进入P2主实验室;实验物体通过2个互锁式传递窗进出P2主实验室，其中1个互锁式传递窗设在主实验室和准备间之间，另外1个设在主实验室和洗刷消毒室之间，保证了洁净物不受感染，也保证了污染物尽快传进洗刷消毒室进行消毒灭菌。

2围护结构和装璜装饰实验室主体框架为彩钢板玻璃隔断，颜色为哑白色，彩钢板每面厚度为0.426 mm，彩钢岩棉夹芯板燃烧性能为不燃性，等级为A级;隔断玻璃厚度为5 mm;为防止沉积灰尘，窗料使用R 25 mm铝合金圆弧压线;所有二维连接处的内侧均使用R 50mm铝合金内圆角，暴露在外的二维连接线的外侧则用R 100 mm铝合金外圆角连接;彩钢板的三维连接处使用三维接点过渡，而彩钢板与墙面地面则用铝合金槽铝联接。

吊顶材料亦为彩钢板。

微生物区室内地面为环氧树脂材料，具有无缝隙、耐腐蚀、平整、容易清洗的特性。

医院中心实验室设计建设要求sicolab 设计建设医院中心实验室的生物安全设计尤为重要。

①实验室（含缓冲间）围护绪构内表面必须光滑耐腐蚀、防水，以易于消毒清洁。

所有缝隙必须加以可靠密封。

②必须安装独立的通风空调系统以控制实验室气流方向和压强梯度；不得从实验室的其他部位或缝隙排向室外；同时确保实验室内的气流由“清洁”区域流向“污染”区域。

③缓冲间形成进入实验间的通道。

必须设两道连锁门，当其中一道门打开时，另一道门自动处于关闭状态。

如使用电动连锁装置，断电时两道门均必须处于可打开状态。

在缓冲间可进行二次更衣。

④必须在实验室入口处的显著位置设置压力显示报警装置，显示实验间和缓冲间的负压状况，当负压指示偏离预设区间必须能通过声、光等手段向实验室内外的人员发出警报。

可在该装置上增加送、排风高效过滤器气流阻力的显示。

2、医院检验科、病理科设计检验科一般设有临床检验区、生化免疫区、微生物实、基因扩增区、HIV初筛区、辅助设施区。

病理科一般设有标本处理区、脱水区、包埋区、染色区、病理玻片区、快速切片区、特殊染色区、免疫组化区、辅助设施区等。

3、实验室洁净方面喜格按设计图提供洁净系统安装调试完成。

喜格会根据微生物和生物医学实验室生物安全通用准则、GB19489-2008实验室生物安全通用要求、病原微生物实验室生物安全管理条例（国务院424号令）进行生物安全评估，确定实验室是否设计图要净化以及净化等级去施工建设，并达到实验室功能设计图求以及国家标准规范。

4、实验室三废处理喜格按设计图提供实验室废气处理方案或实验室废水处理方案或实验室废弃物处理方案及安装施工。

（不含三废处理设备）。

本工程选址于某市现代农业园区地块内。

该园区近靠高速公路，基础设施完善，通信系统完备，离居民区较远且环境优美。

根据使用要求，本地块内将建设BSL-3级生物安全实验室，拟进行高致病性病毒微生物的检测以及未知毒性的原微生物实验，如禽流感、口蹄疫、炭疽、结核病、狂犬病等。

根据有关统计资料表明，BSL-3级生物安全实验室事故感染率的30%是由气溶胶扩散引起的，因气溶胶的易生性，易散性，而且不易被人察觉，因此在BSL-3级生物安全实验室内必须采取严格的隔离预防措施。

SICOLAB其中在二级防护中，建筑隔离和空调系统设计是建设BSL-3级生物安全实验室的关键。

因此，设计中遇到的问题和难点集中体现在规划设计，特别是BSL-3级生物安全实验室（注:根据《生物安全实验室建筑技术规范》（GB50346-2004）规定按实验室所处理对象的生物危害程度和采取的防护措施，要求从低到高分为四级。

BSL-3为三级生物安全实验室，ABSL-3为三级动物生物安全实验室）设计上。

BSL-3级生物安全实验室座落于其中独立建造的实验楼中。

地上2层，地下1层。

建筑层高4.2m，实验室面积802m2;上部为设备管道层，下层为污水处理。

1、实验室总平面布置原则SICOLAB从事高危险生物实验的人员，特别是BSL-3级生物安全实验室工作人员每天都有可能接触到试验中产生的危害，即所谓的气溶胶aerosol，就是悬浮于介质中的粒径一般为0.001μm￣100μm的固态、液态微小粒子形成的相对稳定的分散体系。

它主要通过呼吸道传播，具有最大的危险性。

实验工作人员承受着生存和死亡的心理和生理上的压力。

因此，在建筑规划设计中采用了低层分散式的建筑布置形式和园林式的环境设计理念，以营造出一种由里至外的内部空间环境与外部空间环境的交流，也就是通过透空连廊、透光幕墙、降低层数、拉开建筑间距等手段，将园林绿化、阳光等直接送到实验工作人员面前。

以求得到封闭集中的布置形式无法给予的大自然的气息。

作为各大科研机构和企事业单位的重要组成部分，实验室的规划设计至关重要。

它是科学家们解决难题、寻找突破、创造新知识的摇篮。

为了帮助您打造一间宜人、高效的实验室，我们精心整理了一些规划设计方案参考，供您参考借鉴。

1、从实验室的布局规划出发。

实验室应该按照研究项目的需求，合理划分功能区域。

比如，分离化学实验区、生物实验区和物理实验区，以提高实验效率和安全。

此外，还可考虑设置共享区域，让科研人员之间更便捷地交流与合作。

2、接下来是实验室的设备配置。

现如今，人工智能技术正逐渐渗透到各个领域，实验室也不例外。

可以引入智能化设备，如自动化实验仪器和智能监控系统等，提升实验操作的精确性和安全性。

同时，注重实验环境的通风和消防设计，确保实验室的可持续发展和人员的安全。

3、除了基础设施，实验室的舒适度也不能忽视。

合理的采光设计、实验室家具的选购，都能帮助提升科研人员的工作体验和心情。

更重要的是，还要留出一些休息区域，供科研人员释放压力、放松身心。

4、实验室规划设计可谓是一个兼具科学性和艺术性的过程。

在整个方案的制定过程中，注意科学合理性、灵活性和可持续性，并结合自身实验室的特点和需求。

5、我们想强调一点：实验室规划设计并非一劳永逸的事情。

随着科技的不断进步和实验需求的变化，规划设计也要与时俱进。

因此，不断学习、创新，才能引领科技的前沿，让实验室成为创新的孵化器。

通过本文的实验室规划设计方案参考，我们相信能够为您提供一些有价值的思路。

珍惜实验室这片土壤，精心布局，鼓励创新，为科学进步贡献力量!。
