2024年化工自动化控制仪表作业证理论考试练习题I、（判断题）在带定位罂的谢节阀校验中，应该先校调节阀，在与定位器联校。
参考答案：正确2,（判断题）串联电路中，电路两端的总电压等于各电阻两端的分压之和。
参考答案：正确3、（判断题》请判断下列SIMATICS7∙300系列P1.C中的模板的安装顺序是否正确。
电源模板、CPU、扩展模板、信号模板、通讯模板、功能模板。
参考答案：错误4、（判断题）某压缩机出口压力为450KPa,实际操作时最大允许有±12.6Kpa的测量误差，那么选用用力表的量程和精度等级各是675KPa:1.5级。
参考答案：错误5、（判断题）我们常讲的紧急停车系统（ESD）,安全联锁系统（SlS）.仪表保护系统（IPS）、故障安全控制系统（FSC）均可称为安全仪表系统（SIS）.参考答案：正确6、（判断题）干扰通道的放大系数尽可能大些，时间常数於可能小些，干扰作用点尽出第近调节阀，加大对象干扰通道的容责滞后，使干扰对被控变圻的影响减小.参考答案：错误7、（判断题）蝶阀特点是结构荷单、流阻小，泄漏量大，适用于口径较大、大流量、低压差的场合。
参考答案：正确8、（判断即）西门子S7-300系列P1.C,不可以带电更换模板、卡件。
参考答案：正确9、（判断题）苛性钠和它的溶液遇火既不会燃烧又不能助燃。
参考答案：错误10,（判断题）国标规定：调节阀在1.1倍公称压力下，填料至上、下阀盖连接处不应有渗漏现象，在1.5倍公称压力卜.，持续3mn以上时间，其法体不应有肉眼可见的渗漏。
参考答案：错误20、（判断题）当阀体直立，阀杆卜.移时，阀芯与阀座间的流通面积减小的称为正装。
参考答案：正确21、（判断题）CENTUMCS3000系统中.回路的报警状态显示为HH,这意味着该回路的PV值过高，发生了高高报警。
参考答案：正确22、（判断题）在电路中，通常把参考点的电位规定为零电位。
参考答案：正确23、（判断题）空气过滤质压器是最典型的附件，它用于净化来自空气压缩机的气源，并能把压力调整到所需的压力值,具有自动稳压的功能，参考答案：正确24、（判断题）可编程序控制器采用循环扫描工作方式，这种工作方式可以避免继电器接触控制的触点竞争和时序失配问题•参考答案：正确25、（判断题）化工装置内的常温设备管道同样需要保温.参考答案：错误26、（判断即）比值控制系统确定主动量的原则是在生产过程中起主导作用、可测不可控、且较为昂贵的物料流量一般为主动量。
化工自动化控制仪表作业题库及答案一、判断题（共30题，共60分）1. 在电路中 , 通常把参考点的电位规定为零电位（江南博哥）正确答案：正确2. 摄氏温标的 100 和 0 之间的划分是 100 等分，而华氏温标对于冰的融点和水的沸点划分是 180 等分。
对56、B型热电偶和其它热电偶一样，在测量时也需要进行冷端修正正确答案：错误3. 双金属温度计的两层膨胀系数不同，当温度上升时，主动层的膨胀系数大正确答案：正确4. 清洁的服务不属于清洁生产的内容正确答案：错误5. 阀门定位器按输入信号压力分为气动阀门定位器和电/气阀门定位器正确答案：错误6. 三通电磁阀按工作状态分为常开型和常闭型两种正确答案：正确7. 比例控制的刚性结构使它具有控制作用非常及时的特点正确答案：正确8. 选择控制系统是生产上的一种软保护措施正确答案：正确9. 热继电器在异步电动机主回路的主要作用是做电动机的过载保护正确答案：正确10. 在离心分离操作中, 离心力的大小对分离效果没有影响正确答案：错误11. 角行程电动执行机构的输出轴输出角位移，转动角度小于260，通常用来推动蝶阀、球阀、偏心阀等转角式的调节机构，正常的角位移为 90转角正确答案：正确12. 自动控制系统中的操纵变量是指控制器的输出信号正确答案：错误13. 接触器是一种适用于远距离频繁的接通和分断负荷主电路的控制电器正确答案：正确14. 铜热电阻在测量范围 -50~150 内，具有很好的稳定性，而在高于 150 时，被氧化失去良好的线性特性正确答案：正确15. 串级控制系统的投运时 , 当主参数接近给定值 , 副参数也比较平稳后 , 调节主控制器的手操拨盘 , 使副控制器的偏差为零 ,将副调节器由手动切到自动 , 副调节器实行外给定的定值调节。
正确答案：正确16. S型热电偶有较好的化学稳定性，不易氧化；具有较高的测量精度，一般可以作为精密温度测量，还可以作为基准热电偶正确答案：正确17. 超声波流量计使用的频率：测量液体的频率通常在300KHz~500KHz正确答案：错误18. 电磁流量计传感器的直管段要求比大部分其他流量计的直管段要求低正确答案：正确19. 由于微分作用可以实现超前调节, 因此绝大多数系统加上微分作用后都可以减小控制时间和最大偏差正确答案：错误20. 电容式物位计由电容物位传感器和检测电容的电路所组成，它适用于各种导电、非导电液体或粉末状料位的测量正确答案：正确21. 浮筒式液位计测量液位时，若浮筒脱落，其输出应最大正确答案：正确22. 高压角阀的执行机构应选用刚度较大的，且都要安装阀门定位器正确答案：错误23. 浮球液位计的结构是一机械杠杆系统，所以平衡充在中间时，实际液位在中间正确答案：正确24. 波纹管密封性上阀盖适用于有毒性、易发挥或贵重的流体，可避免介质外漏损耗，以及有毒易爆介质外漏而发生危险正确答案：正确25. 比值系数在投运前应进行准确计算，运行中不能做调整，以保证流量比的准确正确答案：错误26. 机泵盘不动车的主要原因是泵或电机出现机械故障正确答案：正确27. 将两根不同材料的金属导线的两端焊接在一起组成一个闭合回路，如果将其一端加热，那么在闭合回路中就有热电势产生，这种现象就称为热点现象正确答案：正确28. 模块化编程时把程序分程若干个程序块，每个程序块含有一些设备和任务的逻辑指令正确答案：正确29. 电缆的屏蔽层应作屏蔽接地，屏蔽接地可与工作接地共用接地干线与接地极正确答案：正确30. 当阀体直立，阀杆下移时，阀芯与阀座间的流通面积减小的称为正装正确答案：正确。
概论思考题与习题0-1 控制仪表与装置采用何种信号进行联络？电压信号传输和电流信号传输各有什么特点？使用在何种场合？0-2 说明现场仪表与控制室仪表之间的信号传输及供电方式。
0～10mA的直流电流信号能否用于两线制传输方式？为什么？0-3 什么是本质安全型防爆仪表，如何构成本质安全防爆系统？0-4 安全栅有哪几种？它们是如何实现本质安全防爆的？第一章思考题与习题1-1 说明P、PI、PD调节规律的特点以及这几种调节规律在控制系统中的作用。
1-2 调节器输入一阶跃信号，作用一段时间后突然消失。
在上述情况下，分别画出P、PI、PD调节器的输出变化过程。
如果输入一随时间线性增加的信号时，调节器的输出将作何变化？1-3 如何用频率特性描述调节器的调节规律？分别画出PI、PD、PID的对数幅频特性。
1-4 什么是比例度、积分时间和微分时间？如何测定这些变量？1-5 某P调节器的输入信号是4～20mA，输出信号为1～5Ｖ，当比例度δ=60%时，输入变化6mA所引起的输出变化量是多少？1-6 说明积分增益和微分增益的物理意义。
它们的大小对调节器的输出有什么影响？1-7 什么是调节器的调节精度？实际PID调节器用于控制系统中，控制结果能否消除余差？为什么？1-8 某PID调节器（正作用）输入、输出信号均为4～20mA，调节器的初始值I i=I0=4mA，δ=200%，T I=T D=2min，K D=10。
在t=0时输入ΔI i=2mA的阶跃信号，分别求取t=12s 时：（1）PI工况下的输出值；（2）PD工况下的输出值。
1-9 PID调节器的构成方式有哪几种？各有什么特点？1-10 基型调节器的输入电路为什么采用差动输入和电平移动的方式？偏差差动电平移动电路怎样消除导线电阻所引起的运算误差？1-11 在基型调节器的PD电路中，如何保证开关S从“断”位置切至“通”位置时输出信号保持不变？1-12 试分析基型调节器产生积分饱和现象的原因。

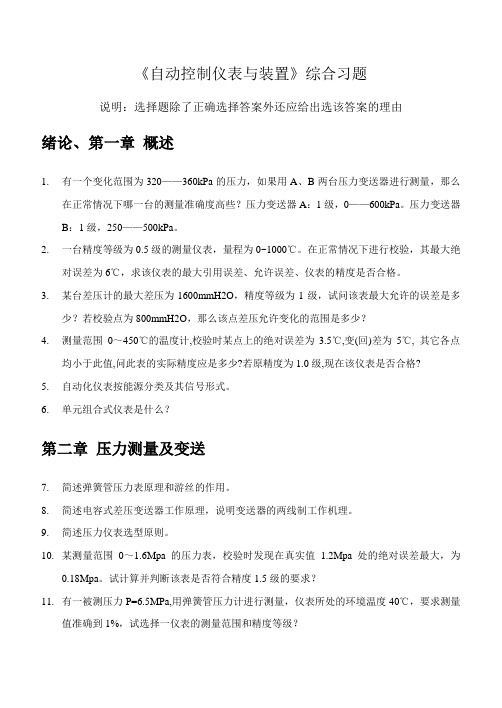

《自动控制仪表与装置》综合习题说明：选择题除了正确选择答案外还应给出选该答案的理由绪论、第一章概述1.有一个变化范围为320——360kPa的压力，如果用A、B两台压力变送器进行测量，那么在正常情况下哪一台的测量准确度高些？压力变送器A：1级，0——600kPa。
压力变送器B：1级，250——500kPa。
2.一台精度等级为0.5级的测量仪表，量程为0~1000℃。
在正常情况下进行校验，其最大绝对误差为6℃，求该仪表的最大引用误差、允许误差、仪表的精度是否合格。
3.某台差压计的最大差压为1600mmH2O，精度等级为1级，试问该表最大允许的误差是多少？若校验点为800mmH2O，那么该点差压允许变化的范围是多少？4.测量范围0～450℃的温度计,校验时某点上的绝对误差为3.5℃,变(回)差为5℃, 其它各点均小于此值,问此表的实际精度应是多少?若原精度为1.0级,现在该仪表是否合格?5.自动化仪表按能源分类及其信号形式。
6.单元组合式仪表是什么？第二章压力测量及变送7.简述弹簧管压力表原理和游丝的作用。
8.简述电容式差压变送器工作原理，说明变送器的两线制工作机理。
9.简述压力仪表选型原则。
10.某测量范围0～1.6Mpa的压力表，校验时发现在真实值1.2Mpa处的绝对误差最大，为0.18Mpa。
试计算并判断该表是否符合精度1.5级的要求？11.有一被测压力P=6.5MPa,用弹簧管压力计进行测量，仪表所处的环境温度40℃，要求测量值准确到1%，试选择一仪表的测量范围和精度等级？第三章物位测量及变送12.差压式液位计使用中为何经常需要进行迁移？如何判断迁移方向？13.某装置溶剂再生塔液面采用沉筒液面计测量，量程800mm，被测介质重度1.1gf/ cm3，现场如何用水换算校检？14.用一台双法兰式差压变送器测量某容器液位，如图所示，已知H变化范围0——3m，被测介质密度ρ=900Kg/m3,毛细管内工作介质密度ρ0=950Kg/m3，其中h1=1m,h2=4m,求变送器测量范围？并判断零点迁移的方向，计算迁移量，当法兰式变送器的安装位置升高或降低时，问对测量有何影响？15.利用差压法测液位，如图所示。
第一章1-1控制仪表和自动控制系统有什么关系？（P1自动控制系统和控制仪表）控制仪表与装置是实现生产过程自动化必不可少的工具。
为了提高控制系统的功能，还可以增加一些仪表，如显示器、手操器等。
而为了改善控制质量还可以采用串级控制等其他更复杂的控制方案，显然，这将需要更多仪表。
实际所采用的仪表，可以是电动仪表，气动仪表等各种系列的仪表，也可以是各种控制装置，所有这些仪表或装置都属于控制仪表与装置范畴。
显而易见，如果没有这些仪表或装置，就不可能实现自动控制。
1-3单元组合式控制仪表有哪些单元？各有哪些功能？（P2书上有各单元功能以及品种）单元组合仪表分为八类：变送单元执行单元控制单元转换单元运算单元显示单元给定单元辅助单元变送单元：它能将各种被测参数，如温度、压力、流量、液位等变换成相应的标准统一信号传送到接收仪表，以供指示、记录或控制。
转换单元：转换单元将电压、频率等电信号转换为标准统一信号，或者进行标准统一信号之间的转换，以使不同信号可以在同一控制系统中使用。
控制单元：将来自变送单元的测量信号与给定信号进行比较，按照偏差给出控制信号，去控制执行器的动作。
运算单元：它将几个标准统一信号进行加、减、乘、除、开方、平方等运算，适用于多种参数综合控制、比值控制、流量信号的温度压力补偿计算等。
显示单元：它对各种被测参数进行指示、记录、报警和积算，供人员监视控制系统和生产过程工况之用。
给定单元：它输出统一标准信号，作为被控制变量的给定值送到控制单元，实现定值控制。
给定单元的输出也可以供给其他仪表作为参考基准值。
执行单元：它按照调节器输出的控制信号或手动操作信号，操作执行元件，改变控制变量的大小。
辅助单元：辅助单元是为了满足自动控制系统某些要求而增设的仪表，如操作器、阻尼器、限幅器、安全栅等。
操作器用于手动操作，同时又起手动/自动的双向切换作用；阻尼器用于压力或流量等信号的平滑、阻尼；限幅器用于以限制信号的上下限值；安全栅用来将危险场所与非危险场所隔开，起安全防爆作用。

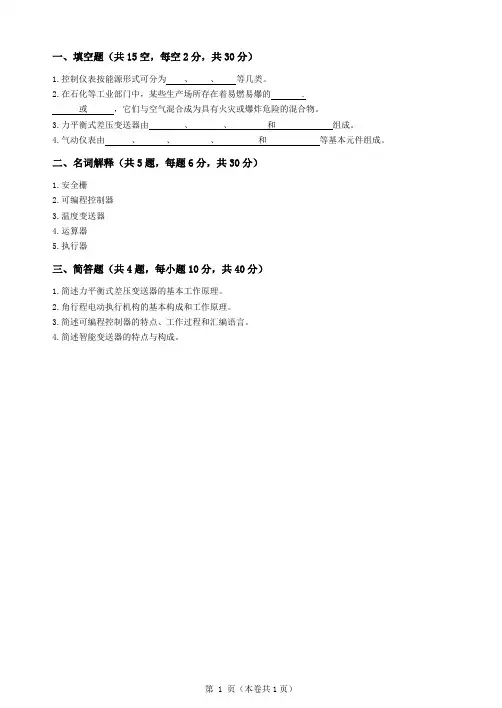

一、填空题（共15空，每空2分，共30分）
1.控制仪表按能源形式可分为、、等几类。
2.在石化等工业部门中，某些生产场所存在着易燃易爆的 .
或，它们与空气混合成为具有火灾或爆炸危险的混合物。
3.力平衡式差压变送器由、、和组成。
4.气动仪表由、、、和等基本元件组成。
二、名词解释（共5题，每题6分，共30分）
1.安全栅
2.可编程控制器
3.温度变送器
4.运算器
5.执行器
三、简答题（共4题，每小题10分，共40分）
1.简述力平衡式差压变送器的基本工作原理。
2.角行程电动执行机构的基本构成和工作原理。
3.简述可编程控制器的特点、工作过程和汇编语言。
4.简述智能变送器的特点与构成。
第 1 页（本卷共1页）。
一、填空题：1．控制仪表及装置按照结构形式分__________________、__________________、__________________、__________________、__________________。
2．控制仪表及装置按照能源分为__________________、__________________、__________________。
3．国际电工委员会将范围为_________的电流信号和范围为________的电压信号确定为过程控制系统电模拟信号的统一标准4．气动仪表的标准联络信号为：__________________。
5．电气设备的防暴等级一般分为__________、__________、__________三种。
6．通过冷水制冷控制被控温度在某个值，此种调节作用形式为__________（正、反作用）7．调节阀可调比的定义式为：__________________。
8．调节阀流量系数的定义式为：__________________。
9．在调节力平衡式差压变送器的量程时，调节对象为________和________，二者结合则最大和最小量程比为：____________。
10．在单元组合仪表中，调节器比例度与调节器的比例增益的关系为：_________。
11．执行器一般由_________和_________两大部分构成。
12．控制阀可调比的定义为____________________________________。
13．四线制热电阻温度变送器的线性化电路在________单元的_______电路上。
14．四线制热电偶温度变送器的线性化电路在________单元的_______电路上。
二、简答题：1．什么叫无扰动切换？答：是指调节器在自动和手动相互切换瞬间的输出不发生变化，对生产过程无扰动。
2．画出变送器四线制和两线制供电框图，说明各自优缺点并指出两线制的连接条件。
自动化仪表与过程控制习题集一、选择题简单控制系统从结构上来说是由一个受控对象、一个测量变送器、一个控制器和一个执行器(调节阀)所组成的( C )系统。
A、预测控制B、推理控制C、闭环控制电子式电动执行器接受的控制信号为( A )。
A．4-20mADC信号B．220VAC信号C．开关信号由热偶测温原理，下列哪种条件下，可测得电势？( A )A、热电偶电极材料不同，两端温度不同B、热电偶电极材料相同，两端温度不同C、热电偶电极材料不同，两端温度相同热电偶是利用热电偶的( B )测量温度的。
A、电阻值B、热电效应C、电磁感应在过程控制中，使用最多的是（A）。
A.气动执行器B.电动执行器C.热动执行器D.手动执行器与热敏电阻相比，金属电阻的温度系数（B ）。
A. 大B. 小C. 相等D. 与外部条件有关若仪表的精度为1级，即允许误差为( A )A、±1%B、-1%C、1%校验一块精度为1.5级，量程为6.0MPa的工业压力表，选用的标准压力表的精度和量程为（C ）A、0.4级，16MpaB、0.6级，10MpaC、0.25级，10Mpa一台测温仪表，其测温范围为600~1100℃，已知其最在绝对误差为±6℃，则其精度等级为(C)A、1.0级B、1.2级C、1.5级压力表的测量使用范围一般为其量程的( A )处。
A、1/3~2/3B、<2/3C、>1/3压力表的测量使用范围一般为其量程的1/3~2/3处，如果低于1/3则( C )A、因压力过低而仪表无指示B、精度等级降低C、相对误差增大现有两台压力变送器，精度等级都为1级，第一台量程为0－600KPa，第二台量程为250－500KPa，测量变化范围320－360KPa的的压力，下列说法正确的是( B )A．第一台准确度高B．第二台准确度高C．两者结果一样测量管道内的液体静压力，为了防止液体中固体颗粒混合物或气泡的不良影响，因此开孔位置应为( B )A、管道上方B、管道下方45度区域C、管道底部科氏流量计从其测量原理上来说，是一种什么类型的流量计？( B )A、体积流量计B、质量流量计C、速度式流量计采用容积测量法的是（B ）Ａ、涡轮流量计Ｂ、罗茨流量计Ｃ、电磁流量计适用于大口径大流量和浓稠浆液及悬浮粒的场合的控制阀是( B )。
控制仪表与装置--习题集（⾃⼰做的）⼀、填空题：1．控制仪表及装置按照结构形式分__________________、__________________、__________________三类。
2．控制仪表及装置按照能源分为__________________、__________________、__________________。
3．国际电⼯委员会将范围为_________的电流信号和范围为________的电压信号确定为过程控制系统电模拟信号的统⼀标准4．⽓动仪表的标准联络信号为：__________________。
5．在单元组合仪表中，调节器⽐例度与调节器的⽐例增益的关系为：_________。
6．执⾏器⼀般由_________和_________两⼤部分构成。
7、信号制是指------------------------------------------------------------------------------------------------。
8、PID调节器主要由、、三部分组成。
9、调节器的⼯作状态有-------------、-------------、----------------、----------------四种。
10、III型调节器的双向⽆平衡⽆扰动切换是指-------------------------------------------------------------。
11、D T越⼤，则微分作⽤------------；DK越⼤，则微分作⽤-----------。
12、I T越⼤，则积分作⽤------------；I K越⼤，则积分作⽤-----------。
⼆、简答题：第⼀章1、控制仪表及装置的分类有那些？1.答：分类：按能源形式分类：电动、⽓动、液动三类；按信号类型分类：模拟式和数字式：按结构形式分：基地式、单元组合式、组件组装式。
简答题5X8=40分第1章概论1. 一个简单的闭环调节系统中至少应包含哪几个环节？P1输入环节；输出环节；反馈环节等2. 过程控制仪表与装置的分类有哪几种形式？ P2按能源形式分类:可分为电动、气动、液动和机械式等。
工业上普遍使用电动和气动控制仪表；按信号类型分类:分为模拟式和数字式两大类；按结构形式分类:单元组合式控制仪表,基地式控制仪表,集散型计算机控制系统,现场总线控制系统。
3. 过程控制仪表与装置按能源形式分类可分为哪几种？目前工业上普遍使用的是哪两种？ P2过程控制仪表与装置按能源形式分类可分为电动、气动、液动和机械式等。
工业上普遍使用电动和气动控制仪表。
4.数字式控制仪表的特征有哪些？其传输信号为断续变化的数字量，可以进行各种数字运算和逻辑判断，功能完善性，能优越，能解决模拟式控制仪表难以解决的问题。
5. 变送单元的作用是什么？它能将各种被测参数，如温度、压力、流量、液位等变换成相应的标准统一信号传送到接收仪表，以供指示、记录或控制。
6. 控制单元的作用是什么？将来自变送单元的测量信号与给定信号进行比较，按照偏差给出控制信号，去控制执行器的动作。
7. 执行单元的作用是什么？它按照调节器输出的控制信号或手动操作信号，操作执行元件，改变控制变量的大小。
8. 现场总线控制系统的特征？ P3其特征为：现场控制和双向数字通讯，即将传统上集中于控制室的控制功能分散到现场设备中，实现现场控制，而现场设备与控制室内的仪表或装置之间为双向数字通讯。
9. 信号制是指什么？P3-4信号制即信号标准，是指仪表之间采用的传输信号的类型和数值。
10. 制定信号制的目的是什么？P3-4达到通用性和相互兼容性的要求，以便不同系列或不同厂家生产的仪表能够共同使用在同一控制系统中，实现系统的功能。
11. 气动仪表的信号标准？P3-4现场与控制室仪表之间宜采用直流电流信号。
14. 直流电流信号有哪些优缺点？P4-5优点：a、直流比交流干扰少b、直流信号对负载的要求简单c、电流比电压更利于远传信息缺点：a、多个仪表接收同一电流信息，它们必须串联b、任何一个仪表在拆离信号回路之前首先要把该仪表的两个输入端短接，否则其它仪表将会因电流中断而失去信号c 、仪表无公共接地点，须浮空工作。
一、填空题：1．控制仪表及装置按照结构形式分__________________、__________________、__________________三类。
2．控制仪表及装置按照能源分为__________________、__________________、__________________。
3．国际电工委员会将范围为_________的电流信号和范围为________的电压信号确定为过程控制系统电模拟信号的统一标准4．气动仪表的标准联络信号为：__________________。
5．在单元组合仪表中，调节器比例度与调节器的比例增益的关系为：_________。
6．执行器一般由_________和_________两大部分构成。
7、信号制是指------------------------------------------------------------------------------------------------。
8、PID调节器主要由、、三部分组成。
9、调节器的工作状态有-------------、-------------、----------------、----------------四种。
10、III型调节器的双向无平衡无扰动切换是指-------------------------------------------------------------。
11、DK越大，则微分作用-----------。
T越大，则微分作用------------；D12、I T越大，则积分作用------------；I K越大，则积分作用-----------。
二、简答题：第一章1、控制仪表及装置的分类有那些？1.答：分类：按能源形式分类：电动、气动、液动三类；按信号类型分类：模拟式和数字式：按结构形式分：基地式、单元组合式、组件组装式。
2、什么是信号制？答：信号制：在成套系列仪表中，各个仪表的输入、输出信号采用何种统一的联络信号问题3、控制仪表及装置采用何种信号进行联络？电压信号传输和电流信号传输各有什么特点？使用在何种场合？答：在成套仪表系列中，仪表之间采用统一的标准信号进行联络。
气动仪表20-100KPa，电动仪表：IEC将4-20mA(DC),1-5V(DC)确定为模拟信号的统一标准信号。
（一）直流信号的优点（1）干扰小。
交流信号容易产生电磁场的干扰。
（2）对负载要求简单。
交流信号有频率和相位的问题，对负载的感抗或容抗敏感。
（3）便于进行数模转换。
（4）易获得基准电压。
（二）电流传输：电流传输特点适于远距离传输；拆除仪表要影响其他仪表的工作；仪表的可靠性降低；串联时需检查每台表的电路电位是否正确；（三）电压传输：电压传输特点不适于远距离传输；接收仪表输入阻抗越高，误差越小；增加或取消任何仪表不影响其他仪表工作。
对仪表输出级的耐压要求降低，提高仪表的可靠性。
4、什么叫无扰动切换？答：是指调节器在自动和手动相互切换瞬间的输出不发生变化，对生产过程无扰动。
5、画出变送器四线制和二线制供电框图，说明各自优缺点。
①采用二线制：优点：节省电缆和安装费，具有本质安全防爆性能，可判别信号和电源是否断线；缺点：必须使用活零点，变送器输出信号的下限应能保证内部器件正常工作。
（即对功耗有要求）②采用四线制优点：不必采用活零点，对功耗要求不是很严。
缺点：铺设电缆多，安装费用高，安全防暴难以做到。
6、实现二线制变送器必须具备什么条件？答：P87、仪表的供电方式有几种？答：P9第二章1、变送器的作用是什么？答：作用：变送器是自动控制系统的一个重要组成部分. 其作用是分别将各种工艺参数如温度﹑压力﹑液位﹑流量﹑成分等物理量进行测量，并转换成统一的标准信号.2、变送器和传感器的区别是什么？答：P133、画出变送器的结构框图，说明各部分的作用。
答：测量部分：把测量信号转换成能被放大器接受的信号。
放大器：将测量所得Zi及Z0,Zf的偏差进行放大，输出反馈部分：将输出部分反馈至输入端，平衡输入信号。
4、变送器是基于什么原理构成的？如何使输入信号与输出信号之间呈线性关系？答：反馈原理，非线性反馈环节5、理解在热电偶中的非纯性补偿和非线性校正。
第三章1、防爆型控制仪表可分隔爆型和本安型，他们都能通电时打开检修吗？为什么。
答:在通电的情况下，隔爆型仪表不能打开检修，本安型可以打开检修。
原因：隔爆型仪表具有隔爆外壳，其强度足够大，防爆接合面足够宽，能够承受内部爆炸并阻止其向外部传播，一旦打开，防爆作用就失去，故不能带电检修。
本安型仪表内部为本质安全电路，电路中的电压和电流被限制在一允许的范围内，有故障也不会导致周围混合物的爆炸，故可以带电检修。
2、什么是本质安全型防爆仪表，如何构成本质安全防爆系统？答：正常工作或规定的故障状态下，电路及设备产生的火花能量和达到的温度均不能引起易爆炸性气体或蒸汽爆炸的防爆类型（本质安全型电气设备的全部电路均为本质安全电路）。
本质安全防爆系统的构成如下图所示：3、设计本质安全电路的基本出发点是什么？答：设计电路时，把电流、电压、以及，电容、电感和电阻的数值限制在规定值以下，就能使电路无论在短路或断路状态下产生的火花能量都不足以引起周围易燃易爆炸混合物爆炸。
4、防爆电气设备如何分类？防爆标志ExiaⅡAT5 和ExdIIBT4是何含义？答：防爆电气设备分为两大类。
①Ⅰ类煤矿用电气设备。
②Ⅱ类工厂用电气设备。
Ⅱ类电气设备按爆炸性气体特性，可进一步分为ⅡA、ⅡB、ⅡC三级。
工厂用设备的防爆形式共有八种：隔爆型（d）本质安全型（i）增安型（e）正压型（p）充油型（o），充砂型（q），浇封型（m）和无火花型（n）。
本质安全型设备按其使用场所的安全程度又可分为ia和ib两个等级。
与爆炸性气体引燃温度的分组相对应，Ⅱ类电气设备可按最高表面温度分为T1～T6六组。
防爆标志ExiaIIAT5 表示II类（工厂用电气设备）本质安全型ia等级A级T5组，其设备适用于A级气体级别、（不适用于B、C级气体级别）引燃温度不低于T5的危险场所；防爆标志ExdIIBT4表示II类（工厂用电气设备）隔爆型B级T4组，其设备适用于A、B级气体级别、（不适用于C级气体级别）引燃温度不低于T 4的危险场所。
5、什么是安全栅？说明常用安全栅的构成和特点。
答：安全栅作是本安型仪表的关联设备，它一方面传输信号，另一方面控制流入危险场所的能量在爆炸性气体或混合物的点火能量以下，以确保系统的本安防爆性能。
安全栅的构成形式有多种，常用的有齐纳式安全栅和隔离式安全栅两种。
（1）齐纳式安全栅齐纳式安全栅是基于齐纳二极管反向击穿性能而工作的。
如图所示。
在正常工作时，安全栅不起作用。
当现场发生事故，如形成短路时，由R限制过大电流进入危险侧，以保证现场安全。
当安全栅端电压U1高于额定电压Uo时，齐纳二极管击穿，进入危险侧的电压将被限制在Uo 值上。
同时，安全侧电流急剧增大，使FU很快熔断，从而使高电压与现场隔离，也保护了齐纳二极管。
齐纳式安全栅结构简单、经济、可靠、通用性强，使用方便等特点。
（2）隔离式安全栅（了解）隔离式安全栅是通过隔离、限压和限流等措施来保证安全防爆性能的。
通常采用变压器隔离的方式，使其输入、输出之间没有直接电的联系，以切断安全侧高电压窜入危险侧的通道。
同时，在危险侧还设置了电压、电流限制电路，限制流入危险场所的能量，从而实现本安防爆的要求。
变压器隔离式安全栅的一种简单电路结构如下图所示。
来自变送器的直流信号，由调制器调制成交流信号，经变压器耦合，再由解调器还原为直流信号，送入安全区域。
变压器隔离式安全栅的特点是线路较复杂，但其性能稳定，抗干扰能力强，可靠性高，使用也较方便。
6、常见的安全栅依原理有哪些？（列举至少5种）（了解）答：电阻式安全栅，齐纳式安全栅，中继放大式安全栅，光电隔离式安全栅，变压隔离式安全栅。
第四章1、什么是调节规律？什么是正作用调节器？什么是反作用调节器？答：正作用：偏差量ΔX >0，对应的输出△y>0 ；反作用：偏差量ΔX <0，对应的输出y>0。
调节器特性或调节器规律，是指输出随输入变化的规律。
2、说明P、I、D控制规律的特点。
答：P特点：动作迅速（只要有偏差存在，调节器的输出立刻与偏差成比例变化）不能消除余差（静差）（由于比例关系，系统稳定后，被控变量不可能回到原特点：I：动作迟缓，调节不及时，不能单独使用特点：输出反应偏差输入的变化速度；D：不能消除静差（当偏差恒定时，微分输出为零）不能单独使用超前调节（只要出现变化趋势，就有控制作用输出）能够消除余差只要偏差存在，积分作用的输出随时间不断变化，只有当偏差等于零时，输出才稳定。
来数值上）3、给出理想P，PI，PD三种调节器的传递函数及阶跃相应曲线，并写出具有饱和特性的PI、PD调节器传递函数。
答：从P49-P55找。
4、什么是比例度、积分时间、微分时间？答：从P49-P55找。
5、什么是积分增益、微分增益？它们的大小对系统性能有什么样的影响？答：从P49-P55找。
6、调节器的四种工作状态是什么？答：P65。
7、基型调节器的输入电路为什么采用偏差差动输入和电平移动方式？答：从P65-P67找。
8、解释软手动、硬手动、无平衡无扰动切换。
9、基型控制器如何保证自动软手操、软手操自动之间的无平衡、无扰动切换？10、分析“积分饱和”现象的原因？若将调节器输出进行限幅，能否消除这一现象？为什么？应怎样解决？积分饱和现象：构成PI(或PID)的运放积分偏差过大过长,会产生积分饱和现象；危害：造成调节器的滞后，使控制品质变坏11、假设所有运放均为理想运放，试推导出图4-12、图4-13、图4-15、图4-16中o V与i V之间的关系式第五章1、数字调节器的硬件和软件分别包括什么？答：P82-P83中找。
2、、数字调节器的两种设计方法？答：模拟化设计方法和数字设计方法3、根据PID调节器的微分方程表达式，推导出数字PID调节器的输出位置式和增量式算式，并说明其特点。
答：P89-P90中找。
4、PID控制的四种变形是什么？答：P91-P935、什么是PID参数自整定？答：P101第七章1、执行器在自动控制中的作用是什么？2、执行器的构成包括哪两部分？并说明这两部分的作用。
3、分析电动执行机构的工作原理。
4、电-气转换器的作用是什么？5、阀门定位器的作用是什么？6、调节阀的理想流量特性是指什么？常见的流量特性曲线有哪几种？答：流量特性：介质流过调节阀的相对流量与相对位移（即阀的相对开度）之间的关系即：流量特性分为理想流量特性和实际流量特性。
理想流量特性主要有直线特性、等百分比（对数）特性、抛物线特性及快开特性等四种。
