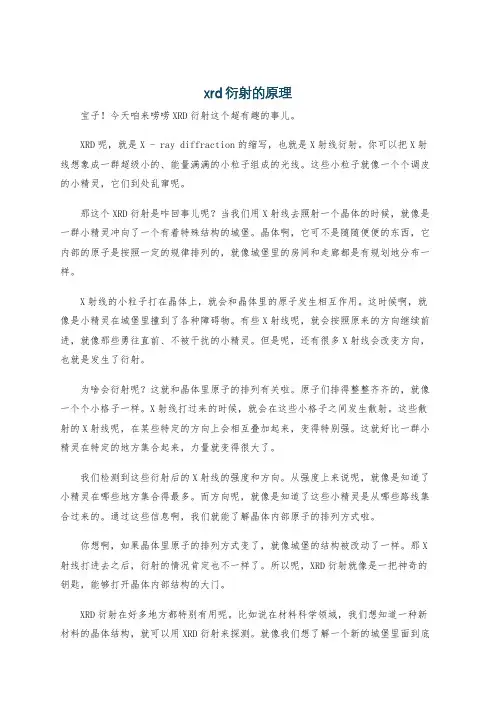

xrd衍射的原理宝子！今天咱来唠唠XRD衍射这个超有趣的事儿。
XRD呢，就是X - ray diffraction的缩写，也就是X射线衍射。
你可以把X射线想象成一群超级小的、能量满满的小粒子组成的光线。
这些小粒子就像一个个调皮的小精灵，它们到处乱窜呢。
那这个XRD衍射是咋回事儿呢？当我们用X射线去照射一个晶体的时候，就像是一群小精灵冲向了一个有着特殊结构的城堡。
晶体啊，它可不是随随便便的东西，它内部的原子是按照一定的规律排列的，就像城堡里的房间和走廊都是有规划地分布一样。
X射线的小粒子打在晶体上，就会和晶体里的原子发生相互作用。
这时候啊，就像是小精灵在城堡里撞到了各种障碍物。
有些X射线呢，就会按照原来的方向继续前进，就像那些勇往直前、不被干扰的小精灵。
但是呢，还有很多X射线会改变方向，也就是发生了衍射。
为啥会衍射呢？这就和晶体里原子的排列有关啦。
原子们排得整整齐齐的，就像一个个小格子一样。
X射线打过来的时候，就会在这些小格子之间发生散射。
这些散射的X射线呢，在某些特定的方向上会相互叠加起来，变得特别强。
这就好比一群小精灵在特定的地方集合起来，力量就变得很大了。
我们检测到这些衍射后的X射线的强度和方向。
从强度上来说呢，就像是知道了小精灵在哪些地方集合得最多。
而方向呢，就像是知道了这些小精灵是从哪些路线集合过来的。
通过这些信息啊，我们就能了解晶体内部原子的排列方式啦。
你想啊，如果晶体里原子的排列方式变了，就像城堡的结构被改动了一样。
那X 射线打进去之后，衍射的情况肯定也不一样了。
所以呢，XRD衍射就像是一把神奇的钥匙，能够打开晶体内部结构的大门。
XRD衍射在好多地方都特别有用呢。
比如说在材料科学领域，我们想知道一种新材料的晶体结构，就可以用XRD衍射来探测。
就像我们想了解一个新的城堡里面到底是啥样的布局，就派这些X射线小精灵去探索一样。
在矿物学里也很有用哦，不同的矿物晶体结构不一样，XRD衍射一下，就能准确地分辨出是哪种矿物了。
xrd的工作原理及使用方法
X射线衍射（XRD）是一种常用的材料分析方法，其工作原理基于布拉格方
程和晶体结构因子的数学表达式。
当一束单色X射线照射到晶体上时，晶体
中原子周围的电子受X射线周期变化的电场作用而振动，从而使每个电子都
变为发射球面电磁波的次生波源。
所发射球面波的频率与入射X射线的波长
一致。
基于晶体结构的周期性，晶体中各个原子（原子上的电子）的散射波
可相互干涉而叠加，称之为相干散射或衍射。
X射线在晶体中的衍射现象，
实质上是大量原子散射波相互干涉的结果。
每种晶体所产生的衍射花样都反
映出晶体内部的原子分布规律。
其中，衍射线的分布规律由晶胞大小、形状
和位向决定，衍射线强度则取决于原子的品种和它们在晶胞中的位置。
因此，不同晶体具备不同的衍射图谱。
在使用XRD时，首先需要选择合适的靶材和X射线波长，以确保衍射图谱的
准确性和可靠性。
常用的靶材包括Cu、Mo等，它们的特征X射线波长不同，需要根据待测样品的性质和所需精度来选择。
其次，需要确定合适的扫描范
围和扫描速度，以确保能够获得完整的衍射图谱和准确的晶格常数。
在测试
过程中，需要注意样品的制备方法，以确保晶体结构的完整性和一致性。
最后，通过对衍射图谱的分析，可以得到样品的晶格常数、晶面间距等信息，
从而了解样品的晶体结构和物相组成。
总之，XRD是一种非常有用的材料分析方法，可以用于研究晶体的结构和物
相组成。
通过了解XRD的工作原理和使用方法，可以更好地应用这一技术来
分析材料性质和结构，为科学研究和技术开发提供有力支持。
x射线衍射仪(xrd)的工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!X射线衍射仪(XRD)的工作原理X射线衍射仪（XRD）是一种广泛应用于材料科学和分析化学领域的重要仪器，其原理基于X射线与晶体物质相互作用而产生的衍射现象。
一文瞧懂X R D基本原理（必收藏）XRD全称X射线衍射（X—Ray Diffraction ），利用X射线在晶体中得衍射现象来获得衍射后X射线信号特征,经过处理得到衍射图谱。
利用谱图信息不仅可以实现常规显微镜得确定物相，并拥有“透视眼”来瞧晶体内部就是否存在缺陷（位错）与晶格缺陷等，下面就让咱们来简要得了解下X RD寻原理及应用与分析方法,下面先从XF D原理学习开始。
1X射线衍射仪得基本构造XRD疔射仪得适用性很广，通常用于测量粉末、单晶或多晶体等块体材料，并拥有检测快速、操作简单、数据处理方便等优点，就是一个标标准准得“良心产品”。
在X射线衍射仪得世界里，X射线发生系统（产生X射线）就是“太阳”，测角及探测系统（测量2B与获得衍射信息）就是其“眼睛”，记录与数据处理系统就是其“大脑”，三者协同工作，输出衍射图谱。
在三者中测角仪就是核心部件，其制作较为复杂，直接影响实验数据得精度，毕竟眼睛就是心灵得窗户嘛！下面就是X射线衍射仪与测角仪得结构简图•X R D结构简图测角仪XR D立式测角仪2 X射线产生原理X射线就是一种频率很高得电磁波，其波长为10-8 —10- 12m远比可见光短得多,因为其穿透力很强，并且其在磁场中得传播方向不受影响。
小提示:X射线具有一定得辐射，对人体有一定得副作用，目前主要铅玻璃来进行屏蔽。
X射线就是由高速运动得电子流或其她高能辐射流（丫射线、中子流等）流与其她物质发生碰撞时骤然减速,且与该物质中得内层原子相互作用而产生得•X 射线管得结构不同得靶材，因为其原子序数不同，外层得电子排布也不一样，所以产生得特征 X 射线 波长不同•使用波长较长得靶材得X R D 所得得衍射图峰位沿2B 轴有规律拉伸；使用短 波长靶材得XRD 谱沿20轴有规律地被压缩•但需要注意得就是，不管使用何种靶材得 X 射线管，从所得到得衍射谱中获得样品面间距 d 值就是一致得，与靶材无关。
辐射波长对衍射峰强得关系就是：衍射峰强主要取决于晶体结构，但就是样品得质量吸 收系数（M AC ）与入射线得波长有关，因此同一样品用不同耙获得得图谱上得衍射峰强度 会有稍微得差别•特别就是混合物，各相之间得MAC 都随所选波长而变化，波长选择不当 很可能造成XRD 定量结果不准确.因为不同元素MA C 突变拥有不同得波长，该波长就称为材料得吸收限 ，若超过了这个范 围就会出现强得荧光散射。
一文瞧懂ＸRＤ基本原理（必收藏)XRD全称X射线衍射（X－Ray Diffraction），利用Ｘ射线在晶体中得衍射现象来获得衍射后X射线信号特征,经过处理得到衍射图谱。
利用谱图信息不仅可以实现常规显微镜得确定物相,并拥有“透视眼”来瞧晶体内部就是否存在缺陷（位错）与晶格缺陷等，下面就让咱们来简要得了解下ＸRD得原理及应用与分析方法,下面先从XRＤ原理学习开始。
1X射线衍射仪得基本构造XRD衍射仪得适用性很广，通常用于测量粉末、单晶或多晶体等块体材料，并拥有检测快速、操作简单、数据处理方便等优点,就是一个标标准准得“良心产品”。
在X射线衍射仪得世界里, Ｘ射线发生系统（产生X射线)就是“太阳”,测角及探测系统（测量２θ与获得衍射信息）就是其“眼睛”，记录与数据处理系统就是其“大脑”,三者协同工作，输出衍射图谱。
在三者中测角仪就是核心部件，其制作较为复杂,直接影响实验数据得精度，毕竟眼睛就是心灵得窗户嘛！下面就是X射线衍射仪与测角仪得结构简图.ＸRＤ结构简图XRＤ立式测角仪２Ｘ射线产生原理Ｘ射线就是一种频率很高得电磁波，其波长为10-8—10-１２ｍ远比可见光短得多,因为其穿透力很强，并且其在磁场中得传播方向不受影响。
小提示:X射线具有一定得辐射,对人体有一定得副作用，目前主要铅玻璃来进行屏蔽。
X射线就是由高速运动得电子流或其她高能辐射流（γ射线、中子流等)流与其她物质发生碰撞时骤然减速,且与该物质中得内层原子相互作用而产生得.Ｘ射线管得结构不同得靶材，因为其原子序数不同，外层得电子排布也不一样，所以产生得特征X射线波长不同.使用波长较长得靶材得ＸRＤ所得得衍射图峰位沿２θ轴有规律拉伸；使用短波长靶材得XRD谱沿2θ轴有规律地被压缩.但需要注意得就是，不管使用何种靶材得X 射线管，从所得到得衍射谱中获得样品面间距d值就是一致得，与靶材无关。
辐射波长对衍射峰强得关系就是:衍射峰强主要取决于晶体结构，但就是样品得质量吸收系数(ＭAC)与入射线得波长有关,因此同一样品用不同耙获得得图谱上得衍射峰强度会有稍微得差别.特别就是混合物,各相之间得MAC都随所选波长而变化，波长选择不当很可能造成XRD定量结果不准确.因为不同元素MAＣ突变拥有不同得波长，该波长就称为材料得吸收限,若超过了这个范围就会出现强得荧光散射。
xrd衍射的基本原理
X射线衍射（XRD）是一种通过散射X射线来研究物质晶体结构的技术。
它的基本原理是当入射X射线通过晶体时，晶体内的原子核和电子会对X射线产生散射，形成一系列Ewald球，而这些Ewald球的交汇点就代表着散射X射线的位置和角度。
由于不同晶体在原子排列方面的差异，它们会对X射线产生不同的散射图案，称为衍射图。
通过衍射图的分析，可以得到晶体的晶格常数、晶体结构、晶粒尺寸等信息。
X射线衍射是一项重要的实验技术，广泛应用于材料科学、化学、生物学等领域的研究。
一文看懂XRD基本原理（必收藏）XRD全称X射线衍射（X-Ray Diffraction）,利用X射线在晶体中的衍射现象来获得衍射后X射线信号特征，经过处理得到衍射图谱。
利用谱图信息不仅可以实现常规显微镜的确定物相，并拥有“透视眼”来看晶体内部是否存在缺陷（位错）和晶格缺陷等，下面就让咱们来简要的了解下XRD的原理及应用和分析方法，下面先从XRD原理学习开始。
1X射线衍射仪的基本构造XRD衍射仪的适用性很广，通常用于测量粉末、单晶或多晶体等块体材料，并拥有检测快速、操作简单、数据处理方便等优点，是一个标标准准的“良心产品”。
在X射线衍射仪的世界里， X射线发生系统（产生X射线）是“太阳”，测角及探测系统（测量2θ和获得衍射信息）是其“眼睛”，记录和数据处理系统是其“大脑”，三者协同工作，输出衍射图谱。
在三者中测角仪是核心部件，其制作较为复杂，直接影响实验数据的精度，毕竟眼睛是心灵的窗户嘛！下面是X射线衍射仪和测角仪的结构简图。
XRD结构简图XRD立式测角仪2X射线产生原理X射线是一种频率很高的电磁波，其波长为10-8-10-12m远比可见光短得多，因为其穿透力很强，并且其在磁场中的传播方向不受影响。
小提示：X射线具有一定的辐射，对人体有一定的副作用，目前主要铅玻璃来进行屏蔽。
X射线是由高速运动的电子流或其他高能辐射流（γ射线、中子流等）流与其他物质发生碰撞时骤然减速，且与该物质中的内层原子相互作用而产生的。
X射线管的结构不同的靶材，因为其原子序数不同，外层的电子排布也不一样，所以产生的特征X射线波长不同。
使用波长较长的靶材的XRD所得的衍射图峰位沿2θ轴有规律拉伸；使用短波长靶材的XRD谱沿2θ轴有规律地被压缩。
但需要注意的是，不管使用何种靶材的X 射线管，从所得到的衍射谱中获得样品面间距d值是一致的，与靶材无关。
辐射波长对衍射峰强的关系是:衍射峰强主要取决于晶体结构，但是样品的质量吸收系数（MAC）与入射线的波长有关，因此同一样品用不同耙获得的图谱上的衍射峰强度会有稍微的差别。
xrd原理X射线衍射（XRD）原理引言：X射线衍射（XRD）是一种常用的分析技术，广泛应用于材料科学、地质学、化学、生物学等领域。
该技术通过将物质暴露于X射线束中，利用晶体的内部结构对射线进行衍射，进而得到有关样品结构的信息。
本文将重点介绍XRD的基本原理以及其在材料科学中的应用。
1. X射线的产生X射线是一种电磁波，其波长范围从0.01纳米到10纳米。
X射线的产生通常通过将高速电子轰击金属靶来实现。
当高速电子与金属靶相碰撞时，部分电子会被靶材上的原子排斥，从而形成X射线。
2. X射线的衍射当X射线通过物质时，会与物质中的原子或晶体结构相互作用。
在晶体内部，X射线会被晶体的周期性结构所衍射。
根据布拉格（Bragg）方程，衍射的角度与晶格常数以及入射X射线的波长有关。
通过测量衍射角度，我们可以确定晶体的晶格常数。
3. X射线衍射仪X射线衍射仪是测量X射线衍射的主要工具。
其主要组成部分包括X射线发射源、样品台、衍射角测量装置和X射线检测器。
X射线通过样品后，通过衍射角测量装置测量衍射角度，然后由X射线检测器测量衍射强度。
4. XRD数据分析通过X射线衍射仪测量得到的衍射数据可以提供有关样品晶体结构的信息。
通过分析衍射峰的位置和强度，可以确定晶格常数、晶体结构和晶胞参数。
此外，通过对衍射峰的形状和宽度进行分析，可以推断晶体的缺陷和畸变。
5. XRD在材料科学中的应用XRD在材料科学中具有广泛的应用。
首先，它可以用来确定材料的结晶度。
对于多晶材料，通过测量衍射峰的强度可以评估晶体的有序程度。
其次，XRD可以用来鉴定材料的晶体结构。
通过比对实验数据与已知的材料数据库，可以确定材料的晶体结构和组成。
此外，XRD还可以用来研究材料中的应变和畸变。
通过测量衍射峰的形状和宽度，可以确定材料内部的应变状态和畸变情况。
6. XRD的局限性尽管X射线衍射技术在材料科学中具有广泛的应用，但也存在一些局限性。
首先，X射线无法直接测量非晶态物质，因为非晶态物质没有明确的晶体结构。
