潜孔钻的组成及用途

潜孔钻机的介绍潜孔钻机第一节概述一、潜孔钻机的应用在钻孔机械应用中，气腿式凿岩机只能钻凿小孔径、中浅炮孔；重型导轨式凿岩机经接杆也能钻凿较深的炮孔，但能量消耗大，钻进速度慢。

而潜孔钻机的特点是活塞打击钎杆时的能量损失不随钻孔的延伸而加大，因此，它适合于钻凿大孔径、深度大的炮孔。

潜孔钻机是利用潜入孔底的冲击器与钻头对岩石进行冲击破碎，因此，称为潜孔钻机。

广泛用于金属矿山、水电、交通、建材、港湾和国防工程中。

潜孔钻机：用钻杆带动风动冲击器和钻头一起旋转，利用风动冲击器的活塞冲击钻头破碎矿岩，通常用在中小型矿山中钻直径80～250毫米的炮孔。

潜孔钻机可以在中硬以上（f ≥8）的岩石中钻孔。

钻机价格比较便宜，特别适用于中小型露天矿。

潜孔凿岩的实质，是在凿岩过程中使冲击器潜入孔内，以减小由于钎杆传递冲击功所造成的能量损失，从而减小孔深对凿岩效率的影响。

潜孔凿岩的凿岩设备是潜孔钻机，我国地下矿山常用的有YQ-80、YQ-100及QZ-165等型号，在坚固性系数f=8~14的矿岩中钻凿孔径为80～165毫米的深孔，能获得较高的凿岩速度一体化液压潜孔钻机广泛应用于冶金、矿山、建材、铁路、水电建设、国防施工及土石方等露天工程的爆破孔钻凿及水下钻孔爆破炸礁工程中。

履带行走，钻具回转推进，钻架顶升补偿，钻机调平都采用液压驱动。

采用螺杆式空气压缩机输出的压缩空气为动力冲击凿岩和冲洗炮孔，使用气压范围为1.05～1.4MPa，配用干式层流除尘器。

钻具采用英格索兰高气压潜孔冲击器，钻凿孔径90~180毫米，深度为30米垂直或倾斜炮孔。

一体化液压潜孔钻机是目前国内最先进的一体化液压潜孔钻机，具有高效的高气压潜孔钻进系统，便于高精度、高效率的爆破孔钻凿。

国际化的采购、计算机优化设计以及功率匹配与负载适应系统的开发与应用，实现了动力系统从动力—泵—负载全局功率匹配，有效降低了整机能耗，确保了整机最佳性能与高可靠性。

二、潜孔钻机的分类1、根据使用地点不同，分为井下潜孔钻机和露天潜孔钻机两大类。

潜孔钻机工作原理
潜孔钻机是一种常用的土工机械，广泛应用于地基处理、隧道工程、水电工程和矿山工程等领域。

其工作原理主要是利用旋转钻头在地下钻取孔洞，以达到地基加固或取得地下资源的目的。

潜孔钻机的结构一般包括钻头、钻杆、驱动机构、下传机构、液压系统等部分。

钻头负责钻取孔洞，钻杆则将钻头传递旋转动力和推力，驱动机构则提供旋转动力，下传机构则控制钻具的起下动作，液压系统则提供动力源和控制系统。

在工作时，潜孔钻机首先需要进行钻孔定位和布设，然后将钻杆和钻头下传到设计深度，启动驱动机构，通过旋转钻头和推进钻杆，逐步钻取孔洞。

在钻孔过程中，液压系统不断调整钻杆的下传速度，并通过循环泵将钻孔中产生的泥浆带出孔口，以保证钻孔质量和钻孔效率。

潜孔钻机的工作原理简单易懂，但在实际应用中需要根据具体工程情况选择合适的机型和钻具，同时合理设计施工方案，以提高施工效率和保证工程质量。

- 1 -。

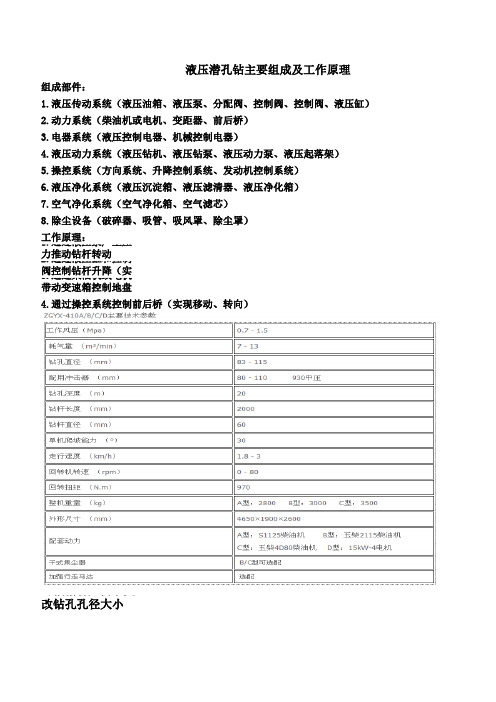

液压潜孔钻主要组成及工作原理
组成部件：
1.液压传动系统（液压油箱、液压泵、分配阀、控制阀、控制阀、液压缸）
2.动力系统（柴油机或电机、变距器、前后桥）
3.电器系统（液压控制电器、机械控制电器）
4.液压动力系统（液压钻机、液压钻泵、液压动力泵、液压起落架）
5.操控系统（方向系统、升降控制系统、发动机控制系统）
6.液压净化系统（液压沉淀箱、液压滤清器、液压净化箱）
7.空气净化系统（空气净化箱、空气滤芯）
8.除尘设备（破碎器、吸管、吸风罩、除尘罩）
工作原理：
1.通过液压泵产生压力推动钻杆转动
2.通过液压缸和控制阀控制钻杆升降（实现钻孔深浅）
3.通过柴油机或电机带动变速箱控制地盘前后桥转动
4.通过操控系统控制前后桥（实现移动、转向）
可根据客户需求更改钻孔孔径大小。

地下潜孔钻机的基本组成与工作原理一、地下潜孔钻机的基本组成图1-1为地下潜孔钻机组成的示意图，它由钻头1、冲击机构（冲击器)2、钻杆3、回转机构4、气接头与操纵机构5、调压机构6、支承调幅与升降机构7组成。

其中1、2、3合称凿岩钻具。

二、地下潜孔钻机的工作原理与特点潜孔钻机凿岩原理和重型凿岩机一样，是间歇冲击岩(矿)石，连续回转，不同的是潜孔钻机的冲击机构一潜孔冲击器装于钻杆的前端，潜人孔底，活塞直接冲击钻头，且随钻孔的延伸，不断推进。

潜孔钻机即因冲击器潜人孔底而得名。

钻机由冲击机构2中的活塞完成冲击钻头1的冲击动作，并由冶金设备回转机构4实现回转动作。

由调压机构6完成推进力大小的调节，以高效完成钻孔工作，钻机的升降与调幅由机构7完成。

各种动作由操纵机构5来控制。

支承机构可以是支架或钻车。

钻孔过程中形成的岩厭粉），则由流经钻杆与孔壁之间的气体或水排至孔外。

潜孔钻机不像凿岩机接杆钻进那样，能量损失随钎杆接头增多而增加，因它的钻杆不传递冲击能，故冲击能量损失小，因此可打更深的孔。

由于冲击器深人孔内作业，工作•173•计算它的工作参数。

1.轴推力61洽理的轴推力潜孔凿岩也主要是靠钻头的冲击能量来破碎岩(矿)石，钻头回转只是用来更换位置，避免重复破碎。

因此，潜孔凿岩不需要很大的轴推力。

轴推力过大，不仅易产生剧烈振动，还会加速硬质合金的磨损，使钻头过早损坏;轴推力过小，则钻头不能与岩(矿)石很好地接触，影响冲击能量的传递效率，甚至导致冲击器不能正常工作。

低气压型潜孔钻机的合理轴推力可用以下经验公式计算SP#$(30~35)"/ (1-1)式中P#——合理的轴推力，N;"钻孔直径，cm；f—岩石普氏硬度系数。

根据国内经验，低气压型潜孔钻机的轴推力又可按表1-1选取。

表1-1潜孔钻机合理的轴推力(2)调节推(压)力的计算潜孔钻机钻孔时，钻进部件(含钻具和回转供风机构）的自重施于孔底有一个力（向下钻时为正，向上钻时为负），它会影响合理轴推力的大小。

浅析潜孔钻头范文潜孔钻头是一种钻井工具，常用于岩石地层的钻井作业。

本文将对潜孔钻头的结构、工作原理和应用进行浅析。

首先，潜孔钻头的结构由钻头本体、钻头刀具和钻尾三部分组成。

钻头本体是整个钻头的主体部分，它通常由合金钢制成，具有一定的强度和硬度，可适应不同地质条件下的钻井作业。

钻头刀具是安装在钻头本体上的主要工作部件，它通常由硬质合金制成，具有很高的耐磨性和切削能力，用于切削岩石地层。

钻尾是连接钻头和钻杆的部分，其作用是传导转矩和推动钻头的旋转。

潜孔钻头的工作原理是利用钻头刀具对地层进行切削和破碎，然后通过钻杆的旋转将岩石碎屑带到地面。

具体来说，当钻头旋转时，钻头刀具在地层上产生切削力，将岩石切割成碎屑，然后利用钻杆的推力将碎屑带到地面。

同时，钻杆也起到传导钻头旋转力和推力的作用，使钻头能够有效地切削地层。

潜孔钻头在矿山、工程地质勘探和油气钻井等领域有广泛的应用。

首先，在矿山中，潜孔钻头常用于煤矿井巷的开拓和岩层的探测。

由于其具有高效、耐磨的特点，能够适应岩石矿井的钻井需求。

其次，在工程地质勘探中，潜孔钻头能够快速凿进地下，获取地下岩石和土层的信息，为工程设计提供依据。

此外，潜孔钻头还广泛应用于油气钻井领域。

由于潜孔钻头具有快速钻进和高效率的特点，被广泛应用于深井、超深井的钻井作业。

潜孔钻头的应用也存在一定的局限性。

首先，由于潜孔钻头在钻井过程中会受到较大的冲击和摩擦力，容易出现磨损和损坏，需要定期更换。

其次，潜孔钻头只能在较硬的地层中使用，对于软黏土和沙土等松散地层的钻进效果较差。

此外，潜孔钻头的工作效率也受到地层的硬度和钻杆的传动系统的影响，因此需要针对具体的钻井条件进行选择和优化。

总结起来，潜孔钻头是一种常用的钻井工具，具有高效、耐磨的特点，广泛应用于矿山、工程地质勘探和油气钻井等领域。

它的结构由钻头本体、钻头刀具和钻尾三部分组成，通过钻头刀具的切削和破碎作用，将岩石碎屑带到地面。

然而，潜孔钻头的应用也存在一定的局限性，如容易磨损和损坏、只适用于硬地层等。

潜孔钻机结构组成
潜孔钻机是一种用于地质勘查或工程施工的机械设备，它能够在地面或水下钻探，获取地质信息或钻孔完成工程建设。

潜孔钻机的结构组成一般包括以下几个部分：
1. 钻杆组成部分：钻杆是潜孔钻机的核心部件，由钻杆接头、钻杆管等组成。

钻杆的长度、材料以及连接方式会影响到钻孔深度和钻探效果。

2. 钻头部分：钻头是潜孔钻机最重要的工具，通过不同形状和材料的钻头可以适应不同的地质环境。

钻头的种类包括三角形钻头、扁钻头、球形钻头等。

3. 钻进机构：钻进机构用于控制钻杆进出和转动，包括电机、减速器、链轮和链条等。

4. 液压系统：潜孔钻机需要通过液压系统来实现起升、下钻、旋转等动作。

液压系统包括液压泵、液压缸、油箱和管路等。

5. 控制系统：控制系统用于控制潜孔钻机的运行，包括钻进的速度、深度、方向等。

控制系统一般包括主控制面板、遥控器等。

6. 支撑系统：支撑系统用于固定潜孔钻机，保证钻进过程的稳定性。

支撑系统包括钻机底座、支腿、支撑框架等。

以上就是潜孔钻机的结构组成部分，不同的潜孔钻机型号可能会略有不同，但总体结构和功能类似。

了解潜孔钻机的结构组成，对于用户选择和使用潜孔钻机具有重要的参考价值。

- 1 -。

潜孔钻头的工作原理是利用旋转的钻头切削岩石，使岩石变成岩屑，并将之排出孔道。

其结构主要由钻头本体、钻杆和钻铤三部分组成。

潜孔钻头的应用范围非常广泛，无论是在建筑工程中的桩基施工，地质勘探中的钻井勘探，还是在地下水开发中的水泵井钻探，都有着重要的应用价值。

总的来说，潜孔钻头在地下工程领域有着非常重要的作用，对于地下勘探和钻探有着不可替代的作用，其结构和工作原理都非常复杂，需要经过专业的人员进行操作。

潜孔钻头必须经过严格的设计和加工，才能满足复杂多变的地下岩层钻探需求。

潜孔钻头的种类有很多，不同种类的潜孔钻头适用于不同的地质情况和工程需求，因此在选择潜孔钻头的时候，需要根据具体的工程情况和要求来进行选择。

潜孔钻头的工作原理主要由以下几点组成：1. 锥形钻头切削和磨粉：潜孔钻头的工作原理是通过旋转的锥形钻头来切削和磨碎岩石，使岩石变成岩屑，并将之排出孔道，从而达到开凿孔洞的目的。

2. 钻杆传动和承载：潜孔钻头通过钻杆来传递旋转力和钻进推力，同时还要承受旋转磨损和推进负荷。

3. 冷却和润滑：潜孔钻头在钻进过程中会产生大量的热量，对钻头和岩石都会造成损伤，因此需要通过冷却润滑来降低温度，减少磨损。

下面将对潜孔钻头的工作原理、结构和应用进行详细介绍。

一、潜孔钻头的工作原理潜孔钻头是一种通过旋转的钻头切削岩石，使岩石变成岩屑，并将之排出孔道，从而达到开凿孔洞的目的。

其工作原理主要由以下几点组成：1. 切削和磨粉：潜孔钻头通过旋转的锥形钻头来切削和磨碎岩石，使岩石变成岩屑。

锥形钻头的刀齿主要通过受力产生剪切应力，从而达到切削和磨碎岩石的作用。

2. 排岩与传递：被顺利切割下来的岩石屑，通过周围环绕的冲击和摩擦力，在正机柱连通的外部排出孔道之外。

3. 钻杆传动和承载：潜孔钻头通过钻杆来传递旋转力和钻进推力，同时还要承受旋转磨损和推进负荷。

钻杆的选用，对潜孔钻头的轴向稳定性、转速与穿透率有着直接关系。

4. 冷却和润滑：潜孔钻头在钻进过程中会产生大量的热量，对钻头和岩石都会造成损伤，因此需要通过冷却润滑来降低温度，减少磨损。

潜孔钻的钻眼原理
潜孔钻是一种地下开发技术，它利用潜孔钻机在岩石或地下地层中钻孔。

它的钻眼原理如下：
1. 钻头设计：潜孔钻使用一种特殊的钻头，通常由刚硬的合金制成。

钻头的设计取决于目标地层的性质和钻孔的目的。

2. 注浆系统：在潜孔钻过程中，注浆系统迅速将泥浆或液态混凝土注入钻孔中。

这种注浆作用有几个目的：首先，它可以冷却钻头并带走钻屑；其次，它可以稳定钻孔并防止孔壁塌方；最后，它还可以提供对岩土层的支撑。

3. 高速旋转：潜孔钻机通常会以高速旋转的方式进行钻孔。

通过这种方式，钻头的切削齿轮可以有效地破碎岩石或地层，并将钻屑推到孔底。

4. 提升钻屑：当钻头切削岩石和地层时，注浆系统将注入的液体带走钻屑，并通过钻杆将其带回地面。

5. 钻杆系统：潜孔钻机使用钻杆将钻头连接到地面的钻机。

钻杆由若干个管道构成，它们负责传递旋转和推力到钻头，并将钻屑和注浆物质带回地面。

总的来说，潜孔钻的钻眼原理是通过高速旋转的钻头切削岩石和地层，并通过注浆系统稳定钻孔、冷却钻头和带走钻屑。

同时，通过钻杆系统将推力和旋转力传
递到钻头，并将钻屑和注浆物质带回地面。

这种原理使得潜孔钻能够在地下进行高效的钻孔作业。

潜孔钻杆知识点总结一、潜孔钻杆的结构1. 钻杆头部：潜孔钻杆的头部通常采用合金钢材质制成，其主要作用是承受旋振钻机的扭矩，传递旋振力和作为导向装置。

2. 钻杆管体：潜孔钻杆的管体为成型钢管材质，通过精确的制造工艺来保证其稳定的质量。

管体是潜孔钻杆的主要承载结构，其的质量会直接影响到整个潜孔钻杆的使用寿命和工作效率。

3. 连接部件：潜孔钻杆的连接部件包括绞接和螺纹连接，绞接连接是指将两根钻杆通过螺旋绞接方式连接在一起，该连接方式适用于直接下钻及一般的扩孔作业，而螺纹连接则采用螺纹接头将两根钻杆连接在一起，适用于深孔扩孔及高压工作环境。

4. 钻杆尾部：潜孔钻杆的尾部为扩孔器，其主要作用是承受浆液的调压作用，并通过旋振力传递到岩土层中，完成扩孔作业。

二、潜孔钻杆的分类根据潜孔钻杆的结构和用途的不同，可分为多种类型，常见的潜孔钻杆类型包括：1. 普通潜孔钻杆：普通潜孔钻杆主要用于软土地层和岩石层的扩孔作业，其受力性能稳定，适用范围广泛。

2. 钢制潜孔钻杆：钢制潜孔钻杆采用高强度合金钢材质制成，其受力性能和耐磨性能更优异，适用于岩石地层和苛刻的施工环境。

3. 复合潜孔钻杆：复合潜孔钻杆是由金属材料和非金属材料复合而成，其具有优良的耐磨性和抗腐蚀性能，适用于特殊地质环境的施工。

4. 钢管潜孔钻杆：钢管潜孔钻杆主要用于软土地层的扩孔作业，其具有承载能力大，耐腐蚀性能好等特点。

三、潜孔钻杆的选用原则1. 根据地层情况选择合适的潜孔钻杆类型，对于不同的地层情况，应选用适合的潜孔钻杆类型，以提高施工效率和质量。

2. 根据施工环境选择合适的潜孔钻杆规格，对于不同的施工环境，应选用合适的潜孔钻杆规格，以确保施工安全和效率。

3. 注意潜孔钻杆的质量和制造工艺，选择具有稳定质量和可靠性的潜孔钻杆。

4. 注意潜孔钻杆的连接方式，保证连接部件的耐磨性和可靠性。

5. 注意潜孔钻杆的价格和服务，考虑潜孔钻杆的价格和售后服务，选择合适的供应商。

潜孔钻工作原理
潜孔钻是一种利用气体或液体作为驱动力，在地下进行钻探工作的装置。

其工作原理可以简单描述如下：
1. 钻杆传动：潜孔钻主要由钻杆、钻头和钻具组成。

当供给气体或液体通过管道进入钻杆时，通过钻杆的传动，将动力传递至钻头。

2. 钻头旋转：通过钻杆传动，钻头会进行旋转，使其具有钻进地下的能力。

钻头一般采用钻头锥或刀齿形状，以便在地层中形成孔洞。

3. 钻头冲击：除了旋转外，钻头还具有冲击地层的能力。

钻头下部通常装有锤击装置，可以产生冲击作用。

这对于破碎地层、提高钻进效率非常重要。

4. 排出钻屑：在钻进过程中，产生大量的钻屑。

为了保证钻进顺利进行，需要将钻屑及时排出。

一般采用泥浆循环系统，将泥浆注入钻杆内，通过钻杆内的空隙，进入钻头下部，将钻屑冲出孔外。

总的来说，潜孔钻工作原理就是通过气体或液体提供动力，使钻头旋转和冲击地层，从而形成孔洞，并将钻屑排出。

这种工作原理能够满足地下钻探的需求，广泛应用于矿山勘探、地质调查和工程施工等领域。
