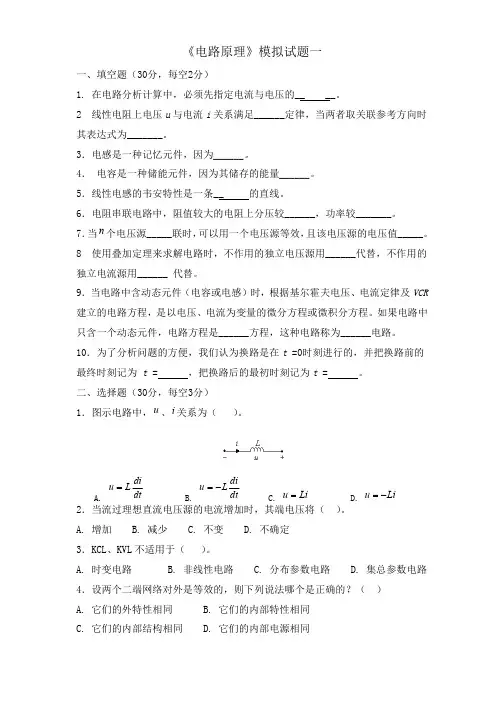

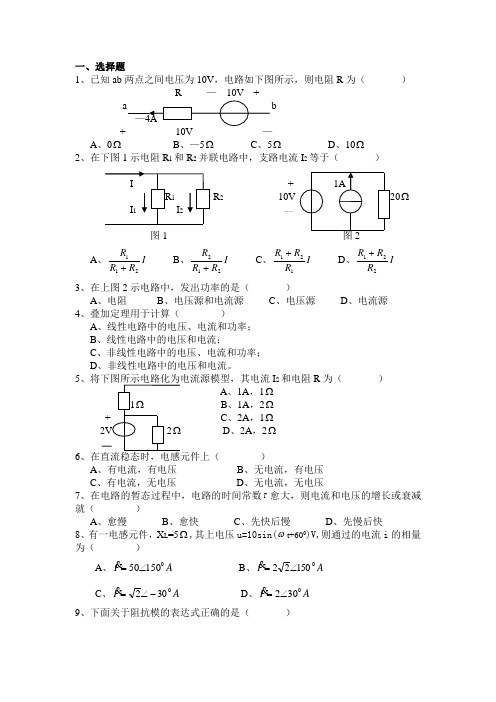

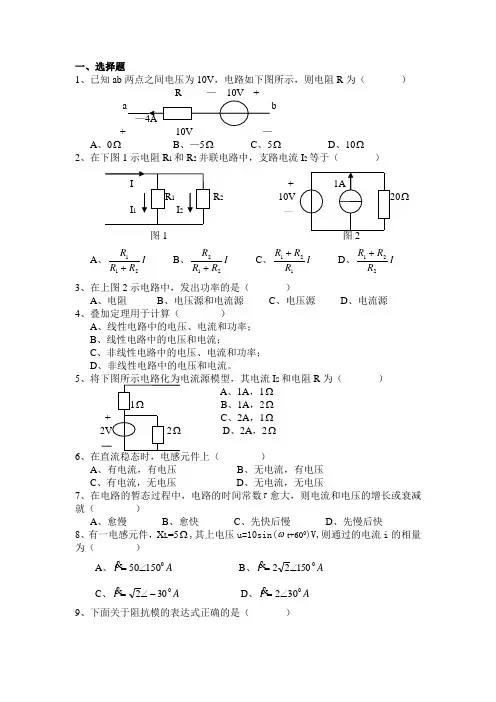

一、选择题1、已知ab 两点之间电压为10V ，电路如下图所示，则电阻R 为（ ） R — 10V +A 、0ΩB 、—5ΩC 、5ΩD 、10Ω 2、在下图1示电阻R 1和R 2并联电路中，支路电流I 2等于（ ）+ R 2 10V Ω——图1 A 、I R R R 211+ B 、I R R R 212+ C 、I R R R 121+ D 、I R R R 221+3、在上图2示电路中，发出功率的是（ ）A 、电阻B 、电压源和电流源C 、电压源D 、电流源 4、叠加定理用于计算（ ）A 、线性电路中的电压、电流和功率；B 、线性电路中的电压和电流；C 、非线性电路中的电压、电流和功率；D 、非线性电路中的电压和电流。
5I S 和电阻R 为（ ）A 、1A ，1ΩB 、1A ，2ΩC 、2A ，1ΩD 、2A ，2Ω 6 ）A 、有电流，有电压B 、无电流，有电压C 、有电流，无电压D 、无电流，无电压7、在电路的暂态过程中，电路的时间常数τ愈大，则电流和电压的增长或衰减就（ ）A 、愈慢B 、愈快C 、先快后慢D 、先慢后快8、有一电感元件，X L =5Ω,其上电压u=10sin(ωt+600)V,则通过的电流i 的相量为（ ）A 、A I015050∠= B 、A I 015022∠= C 、A I0302-∠= D 、A I 0302∠= 9、下面关于阻抗模的表达式正确的是（ ）A 、i u Z =B 、I U Z =C 、IUZ = D 、I U Z =10、u=102sin(ωt-300)V 的相量表示式为（ ）A 、03010-∠=UV B 、030210-∠=U V C 、03010∠=UV D 、030210∠=U V 11、已知电路如下图所示，则电压电流的关系式为（ ）R — E +A 、U= —E+RIB 、U= —E —RIC 、U= E+RID 、U=E —RI 12、在下图示电路中，电压U 的值等于（ ）1ΩA 、11VB 、12VC 、13VD 、14V） A 、6W+ B 、12W — C 、30W — D 、35W 14、下列关于戴维宁定理描述不正确的是（ ）A 、戴维宁定理通常用于含独立电源、线性电阻和受控源的一端口网络；B 、戴维宁等效电阻q R e 是指有源一端口内全部独立电源置零后的输入电阻；C 、在数值上，开路电压OC U 、戴维宁等效电阻q R e 和短路电流SC I 于满足OC U =q R e SC I ；D 、求解戴维宁等效电阻q R e 时，电流源置零时相当于短路，电压源置零时相当于开路。
电路模拟考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电压与电流的关系可以用哪个定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A2. 一个电阻为10Ω的电路，通过电流为2A，根据欧姆定律，该电路两端的电压是多少？A. 5VB. 10VC. 20VD. 40V答案：C3. 在串联电路中，总电阻与各部分电阻的关系是？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻倒数之和D. 总电阻等于各部分电阻平方和的平方根答案：A4. 并联电路中，总电流与各分支电流的关系是？A. 总电流等于各分支电流之和B. 总电流等于各分支电流之差C. 总电流等于各分支电流之积D. 总电流等于各分支电流倒数之和答案：A5. 理想电压源的特点是？A. 无论负载如何变化，输出电压保持恒定B. 输出电流随负载变化而变化C. 内阻为零D. 所有选项都正确答案：D6. 一个电路中，如果电流的方向是顺时针方向，那么该电路是？A. 串联电路B. 并联电路B. 混联电路D. 无法判断答案：D7. 电路中的功率P与电压V和电流I的关系是？A. P = V + IB. P = V * IC. P = V / ID. P = V - I答案：B8. 电容C的单位是？A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 电感L的单位是？A. 亨利（H）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A10. 一个电路中，如果电感L和电容C并联，当电路突然断开时，会发生什么现象？A. 产生电压尖峰B. 产生电流尖峰C. 电压保持不变D. 电流保持不变答案：A二、简答题（每题10分，共20分）1. 请简述什么是基尔霍夫电压定律，并给出一个应用实例。
答：基尔霍夫电压定律又称为KVL，它指出在一个闭合电路中，沿着闭合路径的电压之和等于零。

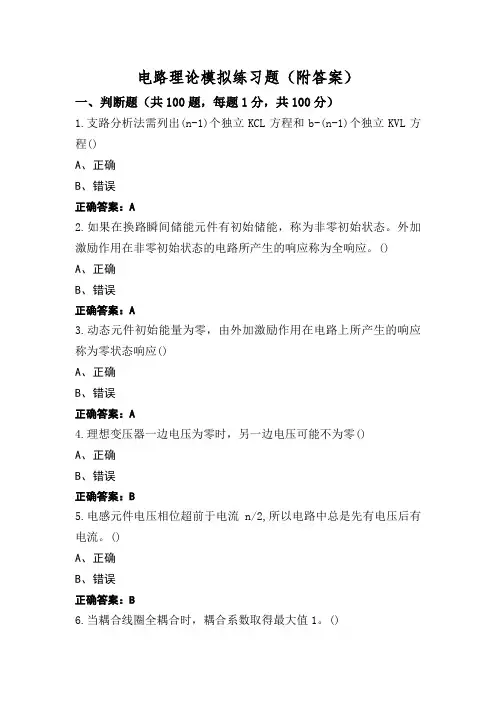

电路理论模拟练习题（附答案）一、判断题（共100题，每题1分，共100分）1.支路分析法需列出(n-1)个独立KCL方程和b-(n-1)个独立KVL方程()A、正确B、错误正确答案：A2.如果在换路瞬间储能元件有初始储能，称为非零初始状态。
外加激励作用在非零初始状态的电路所产生的响应称为全响应。
()A、正确B、错误正确答案：A3.动态元件初始能量为零，由外加激励作用在电路上所产生的响应称为零状态响应()A、正确B、错误正确答案：A4.理想变压器一边电压为零时，另一边电压可能不为零()A、正确B、错误正确答案：B5.电感元件电压相位超前于电流n/2,所以电路中总是先有电压后有电流。
()A、正确B、错误正确答案：B6.当耦合线圈全耦合时，耦合系数取得最大值1。
()B、错误正确答案：A7.串联谐振在L和C两端可能出现过电压现象，因此串联谐振称为电压谐振。
()A、正确B、错误正确答案：A8.电压和电流计算结果得负值，说明它们的实际方向与参考方向相反。
()A、正确B、错误正确答案：A9.1nm=10-6m()A、正确B、错误正确答案：B10.一个含独立源的线性二端网络，可用戴维南电路等效，其等效电压源为该二端网络在端口处的开路电压，等效内阻为端口处的开路电压与短路电流之比。
()A、正确B、错误正确答案：A11.消除系统误差的方法是采用正负误差补偿法。
（A、正确B、错误正确答案：B12.二端口端钮上的端电压和电流关系称为端口特性（）B、错误正确答案：A13.电感元件磁链的瞬时值与电流的瞬时值之间代数关系，可以用电感元件的韦安特性曲线确定()A、正确B、错误正确答案：A14.三相电路的视在功率具有可加性()A、正确B、错误正确答案：B15.由于网孔电流已经体现了电流的连续性，即根据网孔电流而计算的支路电流一定满足KCL方程()A、正确B、错误正确答案：A16.理想变压器可以作为实际变压器的直流模型()A、正确B、错误正确答案：B17.磁电系仪表的准确度高，灵敏度低。
电路原理——模拟试题一、单项选择题（每题2分，共50分）1、在进行电路分析时，关于电压和电流的参考方向，以下说法中正确的是（B）。
（A）电压和电流的参考方向均必须根据规定进行设定（B）电压和电流的参考方向均可以任意设定（C）电压的参考方向可以任意设定，但电流的参考方向必须根据规定进行设定（D）电流的参考方向可以任意设定，但电压的参考方向必须根据规定进行设定2、在图1-1所示电感元件中，电压与电流的正确关系式为（D）。
（A）（B）（C）（D）3、对图1-2所示电流源元件，以下描述中正确的是（ A ）（A）i恒为10mA、u不能确定（B）i恒为10mA、u为0（C）i不能确定、u为∞（D）u、i均不能确定4、在图1-3所示电路中，已知电流，，则电流I2为（D）。
（A）-3A （B）3A （C）-1A （D）1A图1-1 图1-2 图1-35、关于理想变压器的作用，以下说法中正确的是（D）。
（A）只能对电压进行变换（B）只能对电流进行变换（C）只能对阻抗进行变换（D）可同时对电压、电流、阻抗进行变换6、理想运算放大器的输入电阻R i是（A）。
（A）无穷大（B）零（C）约几百千欧（D）约几十千欧7、在图1-4所示电路中，各电阻值和U S值均已知。
欲用支路电流法求解流过电阻R G的电流I G，需列出独立的电流方程数和电压方程数分别为( B )。
（A）4和3 （B）3和3 （C）3和4 （D）4和48、在图1-5所示电路中，当L S1单独作用时，电阻R L中的电流I L=1A，那么当L S1和L S2共同作用时，I L应是（ C ）。
（A）3A （B）2A （C）1.5A （D）1A图1-4 图1-59、图1-6所示电路中，当R1减少时，电压I2将（C）。
（A）减少（B）增加（C）不变（D）无法确定10、图1-7所示电路中，电压U AB=20V，当电流源I S单独作用时，电压U AB将（ C ）。
（A）变大（B）变小（C）不变（D）为零图1-6 图1-711、电路如图1-8所示。
电路理论模拟考试题含参考答案一、判断题（共100题，每题1分，共100分）1.与理想电流源串联的元件称为虚元件，对外等效时，多余元件可以开路处理。
( )A、正确B、错误正确答案：B2.除了独立电源外，至少含有一个时变元件的电路称为时变电路。
( )A、正确B、错误正确答案：A3.回路电流法是网孔电流法的推广，适用于平面电路和非平面电路。
( )A、正确B、错误正确答案：A4.电阻和电感并联电路，Ig=3A,lz=4A,则总电流等于5A。
( )A、正确B、错误正确答案：A5.非关联参考方向下计算吸收的功率，则应采用p=-ui进行计算。
()A、正确B、错误正确答案：A6.列写网孔电流方程时，互电阻一定为负值( )A、正确B、错误正确答案：B7.电压和电流计算结果得负值，说明它们的实际方向与参考方向相反。
()A、正确B、错误正确答案：A8.用山-i平面的曲线表示其特征的二端元件称为电容元件。
( )A、正确B、错误正确答案：B9.一阶RC电路的零状态响应中电容电压和电流都是连续变化的( )A、正确B、错误正确答案：B10.电容上的电压和电流是同频率的正弦量，在相位上电压超前电流。
( )A、正确B、错误正确答案：B11.正弦电路中，复功率就是视在功率。
( )A、正确B、错误正确答案：B12.非线性时不变电容的库伏特性方程为q=C(t)u( )A、正确B、错误正确答案：B13.无伴电流源是指仅含有电流源而没有与之并联电阻的电流源( )A、正确B、错误正确答案：A14.稳恒直流电和正弦波，不含高次谐波( )A、正确B、错误正确答案：A15.动态元件初始能量为零，由外加激励作用在电路上所产生的响应称为零状态响应 ( )A、正确B、错误正确答案：A16.当耦合线圈全耦合时，耦合系数取得最大值1。
( )A、正确B、错误正确答案：A17.纯电抗发生串联谐振时相当于开路，发生并联谐振时相当于短路。
( )A、正确B、错误正确答案：B18.叠加定理只适用于线性电路的电压和电流的计算。

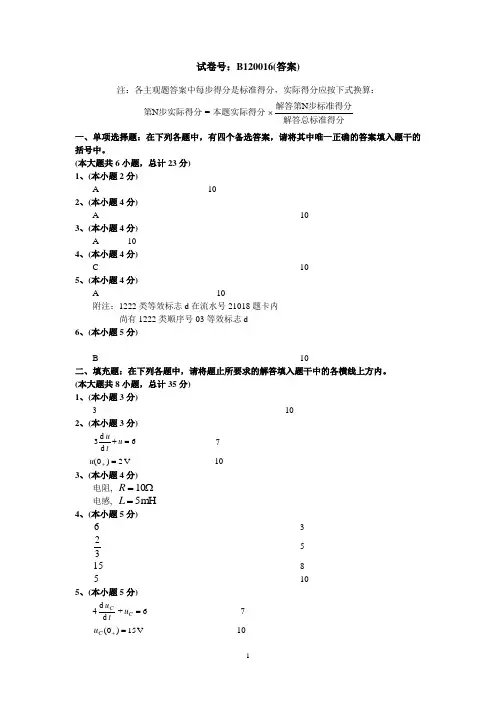

试卷号：B120016(答案)注：各主观题答案中每步得分是标准得分，实际得分应按下式换算：第步实际得分本题实际得分解答第步标准得分解答总标准得分N =N ⨯一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。
(本大题共6小题，总计23分) 1、(本小题2分)A 10 2、(本小题4分)A 10 3、(本小题4分)A 10 4、(本小题4分)C 10 5、(本小题4分)A 10附注：1222类等效标志d 在流水号21018题卡内 尚有1222类顺序号03等效标志d 6、(本小题5分)B 10二、填充题：在下列各题中，请将题止所要求的解答填入题干中的各横线上方内。
(本大题共8小题，总计35分) 1、(本小题3分)3 10 2、(本小题3分)36d d utu += 7 u ()V 02+= 103、(本小题4分)电阻, R =10Ω 电感, L =5mH 4、(本小题5分)63 32 5 15 8 5105、(本小题5分)4d d u tC+u C =6 7 u C ()V 015+= 106、(本小题5分)--245185e t V 107、(本小题5分)10 5 100 10 8、(本小题5分)2U =100V 2 3I =5A4 1I =5A7 U =3100V （或173.2V ） 10三、非客观题 ( 本 大 题5分 )等效电路如图所示5.A得I =1 A 10 四、非客观题 ( 本 大 题5分 )端口加电压源，内部电源置零。
ΩUI U 112=- 3 I U =-127R UIab ==-2Ω10五、非客观题 ( 本 大 题5分 )(1)804774834800=-=∆=f f Q 4(2)7.37801010480π2330=⨯⨯⨯==-Q LR ωΩ7()1101010480π21132320=⨯⨯⨯==-LC ωpF10六、非客观题( 本 大 题5分)U U U U U U U U U U U U 41234123123412121011021212112120121211212102102=⎛⎝ ⎫⎭⎪---=+-+++⎛⎝ ⎫⎭⎪-=--+++⎛⎝ ⎫⎭⎪-=--⎧⎨⎪⎪⎪⎪⎩⎪⎪⎪⎪ V 1+1+12 7 U 11447=. V9I =753. A10七、非客观题( 本 大 题6分 )（1） τ=12s 1 u C ()V ∞=6 2得 u t C t i ()e V =--62 3 u t C t 0()(e )V =--612 4 u t u t u t C C C t ()()()(e )V =+=--i 06122 6（2）u t C t ()(e )V =--6182 8 （3）u t C t ()(e )V =--12182 10 八、非客观题 ( 本 大 题6分 )u C ()V 0100+= 2u C ()V ∞=75 5 τ=10s 7 得u t C t ()(e ).=+-752501 10 九、非客观题( 本 大 题10分 )1. ω06112510==⨯LC .rad s 22. Q LC R==10043. U QU C ==1000V64. ∆ωω070412510..==⨯Qrad s ∆∏ω0741252102000..=⨯=Hz Hz 8 5. Q L =10 ,通频带10倍 ∆f 0720.=kHz10。
电路原理试题含参考答案一、单选题（共50题，每题1分，共50分）1、已知正弦，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C2、电流与电压为关联参考方向是指A、电流实际方向与电压升实际方向一致B、电流参考方向与电压升参考方向一致C、电流参考方向与电压降参考方向一致D、电流实际方向与电压降实际方向一致正确答案：C3、电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将A、不变B、无法确定C、减小D、增大正确答案：C4、应用无源网络的等效电阻法求线性有源二端网络等效电阻时，应将电压源 ( )处理A、保留B、开路C、不能确定D、短路正确答案：D5、已知正弦电压相量形式为，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C6、实际电压源模型“20V、2Ω”等效为电流源模型时，其电流源IS和内阻R为A、IS=10A，R=1ΩB、IS=10A，R=2ΩC、IS=10A，R=∞D、IS=10A，R=0正确答案：B7、市用照明电的电压是220V，这是指电压的A、最大值B、平均值C、瞬时值D、有效值正确答案：D8、基尔霍夫电流定律应用于A、支路B、节点C、环路D、回路正确答案：B9、自动满足基尔霍夫电压定律的电路求解法是A、回路电流法B、2b法C、节点电压法D、支路电流法正确答案：C10、当流过理想电压源的电流增加时，其端电压将A、无法确定B、不变C、减少D、增加正确答案：B11、理想电流源和理想电压源并联，对外等效电路为A、理想电流源B、理想电压源C、理想电压源和电阻串联D、理想电流源和电阻并联正确答案：B12、正弦量的幅值是有效值的( )倍A、/B、/C、2D、3正确答案：A13、自动满足基尔霍夫电压定律的电路求解法是A、2b法B、支路电流法C、回路电流法D、节点电压法正确答案：D14、电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将A、无法确定B、减小C、增大D、不变正确答案：C15、基尔霍夫电压定律应用于A、环路B、节点C、支路D、回路正确答案：D16、有源二端网络的开路电压为16V，短路电流为8A，若外接2Ω的电阻，则该电阻上的电压为A、3.2VB、8VC、16VD、32V正确答案：B17、必须设立电路参考点后才能求解电路的方法是A、回路电流法B、节点电压法C、网孔电流法D、支路电流法正确答案：B18、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则电阻器的两端电压是A、0.20VB、0.10VC、0.40VD、0.30V正确答案：C19、工程上所说的交流电压、交流电流的数值，通常都是它们的（）值A、最大值B、有效值C、瞬时值D、平均值正确答案：B20、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为A、3；2B、9；4C、4；9D、2；3正确答案：B21、实际电路中电感的电压 u为有限值，则电感电流 i 必定是时间的A、连续函数B、阶跃函数C、冲激函数D、脉冲函数正确答案：A22、只适应于线性电路求解的方法是A、戴维宁定理B、诺顿定理C、替代定理D、叠加定理正确答案：D23、只适应于线性电路求解的方法是A、替代定理B、诺顿定理C、戴维宁定理D、叠加定理正确答案：D24、负载上获得最大功率的条件是A、负载上加的电压最高时B、电源内阻最小时C、负载电阻等于电源内阻D、负载上通过的电流最大时正确答案：C25、实验室中的交流电压表和电流表，其读值是交流电的A、最大值B、瞬时值C、平均值D、有效值正确答案：D26、以下说法正确的是A、电容有隔断直流通交流的作用B、电容有隔断交流通直流的作用C、电感在直流电路中相当于开路D、电感有通交流阻直流的作用正确答案：A27、应用节点电压法求解电路时，节点的自导与互导的取值为A、都取正值B、都取负值C、自导取正值，互导取负值D、自导取正值，互导视不同情况可取正值，也可取负值正确答案：C28、当电感电流增大时，电感的功率情况为A、无法确定B、发出功率C、功率为0D、吸收功率正确答案：D29、应用网孔电流法求解电路时，网孔的自阻与互阻的取值为A、都取负值B、自阻取正值，互阻视不同情况可取正值，也可取负值C、都取正值D、自阻取正值，互阻取负值正确答案：B30、已知。
电路原理试题及答案解析一、单项选择题（每题2分，共20分）1. 在电路中，电阻的单位是欧姆，其符号为（）。
A. ΩB. VC. AD. S答案：A解析：电阻的单位是欧姆（Ω），这是根据德国物理学家乔治·西蒙·欧姆的名字命名的。
欧姆定律表明，通过电阻的电流与电阻两端的电压成正比，与电阻的阻值成反比。
2. 电路中，电感的单位是亨利，其符号为（）。
A. HB. ΩC. FD. S答案：A解析：电感的单位是亨利（H），以美国科学家约瑟夫·亨利的名字命名。
电感是衡量电路中储存磁场能量能力的物理量。
3. 电路中，电容的单位是法拉，其符号为（）。
A. FB. ΩC. HD. S答案：A解析：电容的单位是法拉（F），以英国物理学家迈克尔·法拉第的名字命名。
电容是衡量电路中储存电场能量能力的物理量。
4. 理想电压源的特点是（）。
A. 电压恒定，电流可变B. 电流恒定，电压可变C. 电压恒定，电流恒定D. 电压可变，电流可变答案：A解析：理想电压源的特点是电压恒定，而电流可以根据外电路的电阻变化而变化。
5. 理想电流源的特点是（）。
A. 电压恒定，电流可变B. 电流恒定，电压可变C. 电压恒定，电流恒定D. 电压可变，电流可变答案：B解析：理想电流源的特点是电流恒定，而电压可以根据外电路的电阻变化而变化。
6. 基尔霍夫电流定律（KCL）描述的是（）。
A. 电路中电压的守恒B. 电路中电流的守恒C. 电路中功率的守恒D. 电路中电荷的守恒答案：B解析：基尔霍夫电流定律（KCL）描述的是电路中电流的守恒，即进入一个节点的电流之和等于离开该节点的电流之和。
7. 基尔霍夫电压定律（KVL）描述的是（）。
A. 电路中电压的守恒B. 电路中电流的守恒C. 电路中功率的守恒D. 电路中电荷的守恒答案：A解析：基尔霍夫电压定律（KVL）描述的是电路中电压的守恒，即沿着一个闭合回路的电压之和为零。

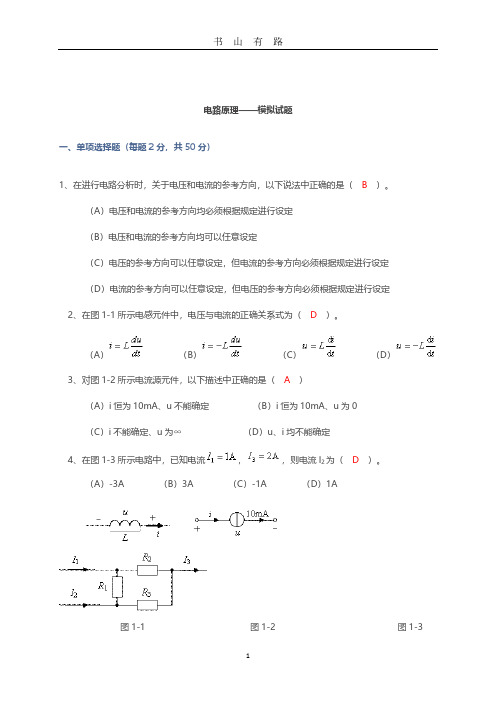

电路原理一一模拟试题、单项选择题（每题 2分，共50 分）1、在进行电路分析时，关于电压和电流的参考方向，以下说法中正确的是（B ）。
（A ） 电压和电流的参考方向均必须根据规定进行设定 （B ） 电压和电流的参考方向均可以任意设定（C ） 电压的参考方向可以任意设定，但电流的参考方向必须根据规定进行设定 （D ） 电流的参考方向可以任意设定，但电压的参考方向必须根据规定进行设定 2、 在图1-1所示电感元件中，电压与电流的正确关系式为（D ）。
F血. r du严质r 血J = Z J — g = —Z J u = 2J — u = ——（A ）-（ B ）丄-（C J（ D ） 二3、 对图1-2所示电流源元件，以下描述中正确的是（A ）（A ）i 恒为10mA u 不能确定 （B ） i 恒为10mA u 为0 （C ） i 不能确定、u 为a （D ） u 、i 均不能确定4、 在图1-3所示电路中，已知电流：1\」，则电流I 2为（D ）。
（A ）-3A（ B ） 3A（ C ） -1A （D ） 1A图1-35、关于理想变压器的作用，以下说法中正确的是（D ）。
图1-1图1-2（A）只能对电压进行变换（B）只能对电流进行变换（C）只能对阻抗进行变换（D）可同时对电压、电流、阻抗进行变换6、 理想运算放大器的输入电阻 R 是(A )。
(A 无穷大(B )零(C )约几百千欧(D )约几十千欧7、 在图1-4所示电路中，各电阻值和 U S 值均已知。
欲用支路电流法求解流过电阻 F G 的电流I G需列出独立的电流方程数和电压方程数分别为(A) 4和 3 (B) 3 和 3 (C) 3 和 4&在图1-5所示电路中，当L si 单独作用时,电阻F L 中的电流I L =1A,那么当L si 和L S 2共同作用时,I L 应是(9、图1-6所示电路中，当F 1减少时，电压(C )。
(A )减少(B) 增加(C )不变(D )无法确定10、图1-7所示电路中，电压 U AB=20V 当电流源I S 单独作用时，电压 U AB 将(C )。
11、电路如图1-8所示。
在开关S 闭合接通后，当电阻取值为 上二 3kQ时得到4条’1曲线如图所示，则 门:二电阻所对应的'是(A )oC )。
(A ) 3A (B ) 2A(D ) 1A1.5A 4A图1-4图 1-5丄！・」—卜丄…：」(D )为零(C )不变AUt图1-7~~ 8(A)曲线1 (B) 曲线2 (C) 曲线3 (D) 曲线4图1-8图1-913、 在图1-10所示电路中，电源电压U=10V ,电阻R =30W 则电流I 值为( C )。
(A ) 3A( B )2A( C ) 1A( D )14、在图1-11所示电路中，已知 U=4V 电流I=-2A ，则电阻值 R 为(B )。
(A ) _二】(B ) ^二(C _ ］二(D ) ?；】15、图1-12所示正弦交流电路中，电容元件的伏安关系的相量形式是(C )。
醛-丄3除二丄朮喫二j_Lg(A )(B )亠(C )(D )别为(B )。
(A ) 2V 2G (B ) -2V (C ) 2V9G(D ) -2V1-9 ( b )所示。
则图1-9 ( b )中-和「」的值分2C 9G4 W R /V12、图1-9 (a )所示电路的等效电压源电路如图16、在电路模型中，其组成元件是(B )。
(A )实际电路元件 (B )理想电路元件 (C )实际元件和理想元件(D 不能确定17、在额定功率和额定电压分别为下列规格的电灯泡中，其电阻值最大的是(C )。
(A ) 100W 220V (B ) 100W 110V (C ) 60W 220V (D ) 60W 110V 18、某电阻电路，设具有 b 条支路和n 个结点。
若用支路电流法求解电路，则一般需列出独立的 电流方程数和电压方程数分别为( )。
(A ) n-1 和 b-n (B ) n-1 和 b-(n-1)(C ) n 和 b-n (D ) n 和 b-(n-1) 19、运算放大器的电路模型如图 1-13 所示，在线性区、理想运放条件下，其虚短路是指(A ) o + (A ) u =u (B ) i +=i (C) i +=i =0 + - (D) u =u =0 20、图1-14所示电路的作用是 B )。
(A ) 使高频信号较易通过而抑制较低频率信号 (B ) 使低频信号较易通过而抑制较高频率信号 (C ) 使高频信号和低频信号都较易通过 (D ) 使低频和高频之间的中频信号较易通过+；-L............ .. ......:必- ------ 1 [ -------- -------+ R+--- ----------------------------------------- i---- 0图 1-14图 1-13知识就是力量青住肯肯肯嵩肯盍肯肯先1-15所示。
在开关S闭合瞬间，若电流表指针反向偏转,则(A )。
(A) b与c端为同名端(C)b与d端为同名端(A) l=U B+R0I(B) l=LS- F L I(C) l=LS- F0I(D L=IS+F L I(A)l …—、：；-_J(B)丿二叫ej、丿(C i •+，；-•、：；( _ ，—」--(D) 1 +，•" i、_「r -'24、电路的频率特性是指( A )o(A)电路响应与频率的关系(B)输入电压与频率的关系(C)输入电流与频率的关系(D)电源功率与频率的关系25、已知图1-17所示正弦电流电路输入电压' : ■■■■ '' o发生谐振时，若电压表V2、V3的读数均为20V,则电压表V1的读数为( D )o(A) 10V ( B) 20V ( C) 40V ( D) 50V26、图1-18所示电路中，用一个等效电源代替，应该是( B )o(A)大小、方向与图中相同的理想电流源(B)大小、极性与图中相同的理想电压源(C) 大小、方向与图中相反的理想电流源22、在图1-16所示电路中, U I的关系式正确的是( C )。
图1-16B )。
21、判断耦合电感同名端的实验电路如图(B) a与c端为同名端(D)无法判定其同名端（D）大小、极性与图中相反的理想电压源图1-17R、L、C元件的电压有效值分别为27、电路如图1-19所示，已知UR =8V、UL = 9V、UC =3V，则总电压的有效值U为（C ）。
(A) 20V (B) 14V (010V (D) 6V28、图1-20所示耦合电感元件的等效电感L ab为）。
(0 7H29、5W30、(A) 9H(B) 13H电路如图1-21所示，负载阻抗Z L可任意调节,(D) 15H当其获得最大功率时, Z L和P Lmax分别为）。
(A) 5Q、3W (B) 5 + j1 Q、5W (C) 5 + j1 Q、20W电路如图1-22所示，设-山」V,则电路的平均功率和数分别为（ C )。
（A）不能确定(C) 32W 0.707(D) 20 - j1 Q、RL串联支路的功率因(D) 16W 0.707(B) 32W 0.520ZO图1-214G图1-22、电路如图2-1所示，试用网孔分析法求电流11和12。
（共10分）解：（10分）-厶+3/a-Z s= 0厶二刃U = \X12陆-6Z a=6-Z L- 2Z2= 06V2-1图-12=-0.5A（2分）（8分）I^CO J = W C（O_）= 3V%（g）= 2^ （co; +吗=列©\（2分）（4分）（10 分）、电路如图3-1所示，已知uc(O —) = 3V，求t》0勺uc(t)。
图3-1解:(2分〉tt = 21^ +1 xu = Ai（Q =圧心（8〉亠［%〔°・）—%、电路如图2-1所示，试用网孔分析法求电流11和12。
（共10分）（°°＞］已=6-3^'^ V 40〔2分)四、电路如图4-1所示，若用节点分析法求电流试列出有关方程。
（解：（10分）----- ——疥+（丄+————、曉=-较& +JX匚（2 分）10 分）弹岛矗'四、电路如图4-1所示，若用节点分析法求电流试列出有关方程。
（图4-1% 4 fl 解 R 4 或 A ft * X X * X X 知识就是力量 五、电路如图5-1所示，已知-' --V 、负载电阻RL= 8 Q 。
求当RL 获得最大功率时，理想 变压器的变比n 以及负载所获得的最大功率 PLmax 。
