桩底溶洞探测技术及波形分析

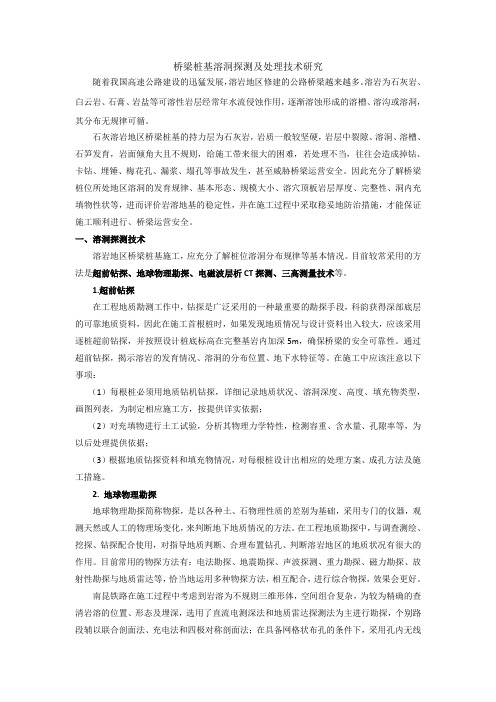

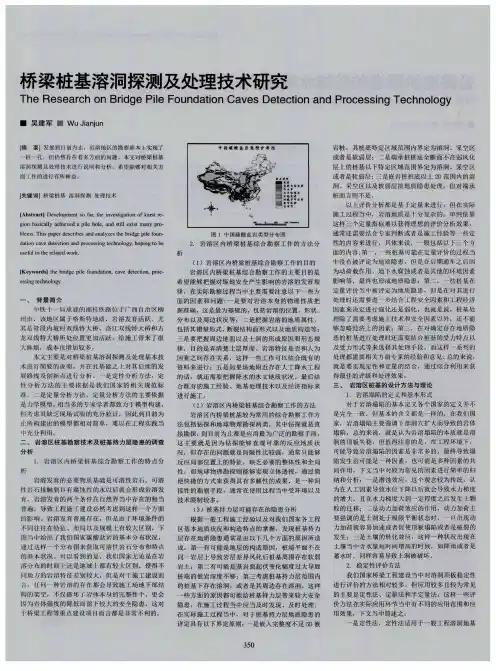

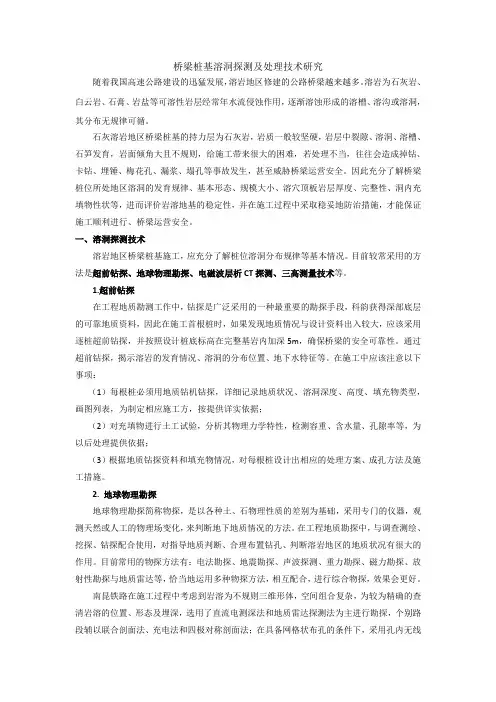

桥梁桩基溶洞探测及处理技术研究随着我国高速公路建设的迅猛发展，溶岩地区修建的公路桥梁越来越多。

溶岩为石灰岩、白云岩、石膏、岩盐等可溶性岩层经常年水流侵蚀作用，逐渐溶蚀形成的溶槽、溶沟或溶洞，其分布无规律可循。

石灰溶岩地区桥梁桩基的持力层为石灰岩，岩质一般较坚硬，岩层中裂隙、溶洞、溶槽、石笋发育，岩面倾角大且不规则，给施工带来很大的困难，若处理不当，往往会造成掉钻、卡钻、埋锤、梅花孔、漏浆、塌孔等事故发生，甚至威胁桥梁运营安全。

因此充分了解桥梁桩位所处地区溶洞的发育规律、基本形态、规模大小、溶穴顶板岩层厚度、完整性、洞内充填物性状等，进而评价岩溶地基的稳定性，并在施工过程中采取稳妥地防治措施，才能保证施工顺利进行、桥梁运营安全。

一、溶洞探测技术溶岩地区桥梁桩基施工，应充分了解桩位溶洞分布规律等基本情况。

目前较常采用的方法是超前钻探、地球物理勘探、电磁波层析CT探测、三高测量技术等。

1.超前钻探在工程地质勘测工作中，钻探是广泛采用的一种最重要的勘探手段，科韵获得深部底层的可靠地质资料，因此在施工首根桩时，如果发现地质情况与设计资料出入较大，应该采用逐桩超前钻探，并按照设计桩底标高在完整基岩内加深5m，确保桥梁的安全可靠性。

通过超前钻探，揭示溶岩的发育情况、溶洞的分布位置、地下水特征等。

在施工中应该注意以下事项：（1）每根桩必须用地质钻机钻探，详细记录地质状况、溶洞深度、高度、填充物类型，画图列表，为制定相应施工方，按提供详实依据；（2）对充填物进行土工试验，分析其物理力学特性，检测容重、含水量、孔隙率等，为以后处理提供依据；（3）根据地质钻探资料和填充物情况，对每根桩设计出相应的处理方案、成孔方法及施工措施。

2. 地球物理勘探地球物理勘探简称物探，是以各种土、石物理性质的差别为基础，采用专门的仪器，观测天然或人工的物理场变化，来判断地下地质情况的方法。

在工程地质勘探中，与调查测绘、挖探、钻探配合使用，对指导地质判断、合理布置钻孔、判断溶岩地区的地质状况有很大的作用。

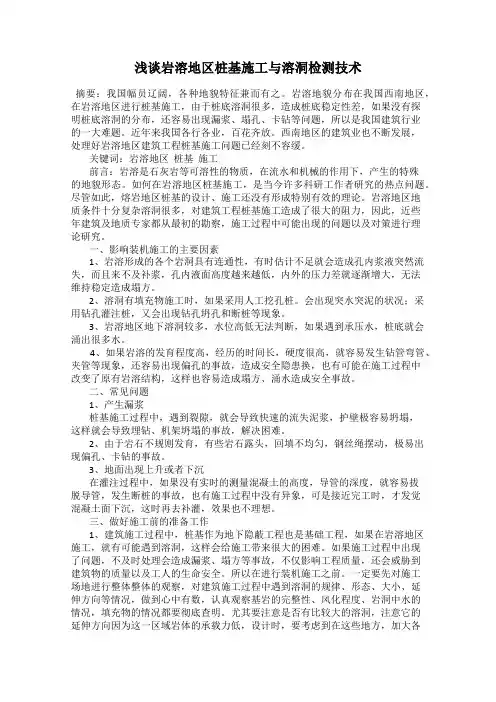

浅谈岩溶地区桩基施工与溶洞检测技术摘要：我国幅员辽阔，各种地貌特征兼而有之。

岩溶地貌分布在我国西南地区，在岩溶地区进行桩基施工，由于桩底溶洞很多，造成桩底稳定性差，如果没有探明桩底溶洞的分布，还容易出现漏浆、塌孔、卡钻等问题，所以是我国建筑行业的一大难题。

近年来我国各行各业，百花齐放。

西南地区的建筑业也不断发展，处理好岩溶地区建筑工程桩基施工问题已经刻不容缓。

关键词：岩溶地区桩基施工前言：岩溶是石灰岩等可溶性的物质，在流水和机械的作用下，产生的特殊的地貌形态。

如何在岩溶地区桩基施工，是当今许多科研工作者研究的热点问题。

尽管如此，熔岩地区桩基的设计、施工还没有形成特别有效的理论。

岩溶地区地质条件十分复杂溶洞很多，对建筑工程桩基施工造成了很大的阻力，因此，近些年建筑及地质专家都从最初的勘察，施工过程中可能出现的问题以及对策进行理论研究。

一、影响装机施工的主要因素1、岩溶形成的各个岩洞具有连通性，有时估计不足就会造成孔内浆液突然流失，而且来不及补浆，孔内液面高度越来越低，内外的压力差就逐渐增大，无法维持稳定造成塌方。

2、溶洞有填充物施工时，如果采用人工挖孔桩。

会出现突水突泥的状况；采用钻孔灌注桩，又会出现钻孔坍孔和断桩等现象。

3、岩溶地区地下溶洞较多，水位高低无法判断，如果遇到承压水，桩底就会涌出很多水。

4、如果岩溶的发育程度高，经历的时间长，硬度很高，就容易发生钻管弯管、夹管等现象，还容易出现偏孔的事故，造成安全隐患换，也有可能在施工过程中改变了原有岩溶结构，这样也容易造成塌方、涌水造成安全事故。

二、常见问题1、产生漏浆桩基施工过程中，遇到裂隙，就会导致快速的流失泥浆，护壁极容易坍塌，这样就会导致埋钻、机架坍塌的事故，解决困难。

2、由于岩石不规则发育，有些岩石露头，回填不均匀，钢丝绳摆动，极易出现偏孔、卡钻的事故。

3、地面出现上升或者下沉在灌注过程中，如果没有实时的测量混凝土的高度，导管的深度，就容易拔脱导管，发生断桩的事故，也有施工过程中没有异象，可是接近完工时，才发觉混凝土面下沉，这时再去补灌，效果也不理想。

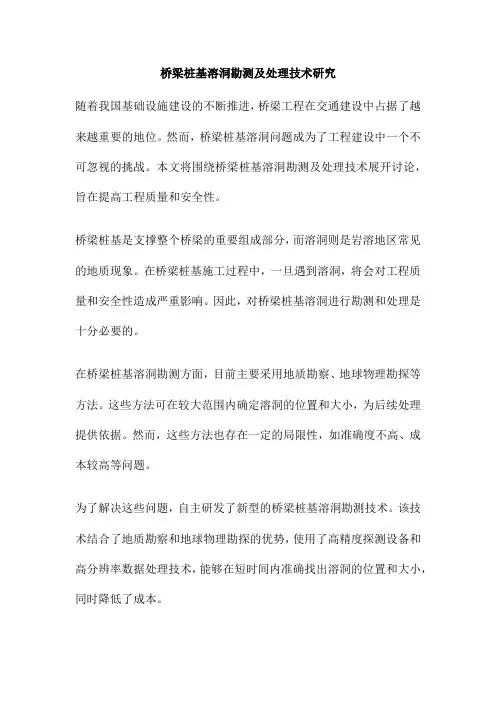

桥梁桩基溶洞勘测及处理技术研究随着我国基础设施建设的不断推进，桥梁工程在交通建设中占据了越来越重要的地位。

然而，桥梁桩基溶洞问题成为了工程建设中一个不可忽视的挑战。

本文将围绕桥梁桩基溶洞勘测及处理技术展开讨论，旨在提高工程质量和安全性。

桥梁桩基是支撑整个桥梁的重要组成部分，而溶洞则是岩溶地区常见的地质现象。

在桥梁桩基施工过程中，一旦遇到溶洞，将会对工程质量和安全性造成严重影响。

因此，对桥梁桩基溶洞进行勘测和处理是十分必要的。

在桥梁桩基溶洞勘测方面，目前主要采用地质勘察、地球物理勘探等方法。

这些方法可在较大范围内确定溶洞的位置和大小，为后续处理提供依据。

然而，这些方法也存在一定的局限性，如准确度不高、成本较高等问题。

为了解决这些问题，自主研发了新型的桥梁桩基溶洞勘测技术。

该技术结合了地质勘察和地球物理勘探的优势，使用了高精度探测设备和高分辨率数据处理技术，能够在短时间内准确找出溶洞的位置和大小，同时降低了成本。

在桥梁桩基溶洞处理方面，目前有多种方法可供选择，如注浆法、混凝土回填等。

然而，这些方法往往存在处理不彻底、成本较高等问题。

为了解决这些问题，自主研发了新型的桥梁桩基溶洞处理设备和技术。

该设备采用先进的机械臂自动化施工，具有施工速度快、处理效果好、成本低等优点。

同时，自主研发的处理材料具有高强度、耐久性强等特点，可有效提高溶洞处理的可靠性。

某高速公路桥梁施工过程中，遇到了严重的溶洞问题。

采用传统方法进行处理时，效果并不理想，且存在安全隐患。

后来，采用了自主研发的桥梁桩基溶洞勘测和处理技术，不仅准确找出了溶洞的位置和大小，还彻底处理了溶洞问题，提高了工程质量和安全性。

本文对桥梁桩基溶洞勘测及处理技术进行了详细的阐述。

通过自主研发的新型勘测技术和设备，以及优化后的处理技术，有效解决了传统方法存在的准确度不高、处理不彻底等问题。

实际应用案例表明，新型技术具有处理效果好、成本低、施工速度快等优点，提高了工程质量和安全性。

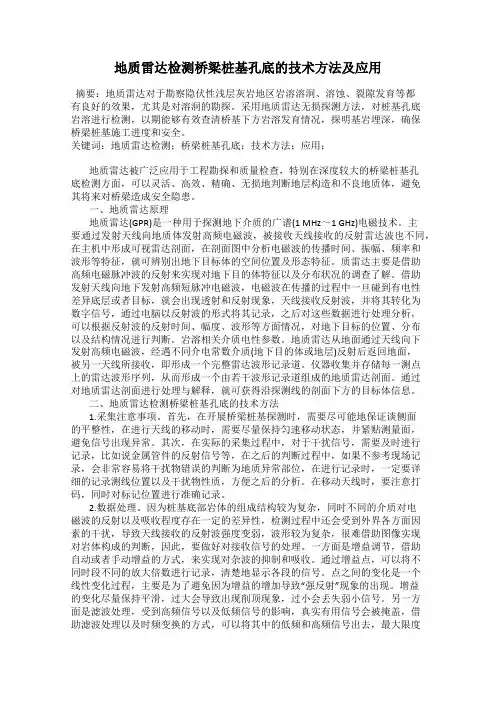

地质雷达检测桥梁桩基孔底的技术方法及应用摘要：地质雷达对于勘察隐伏性浅层灰岩地区岩溶溶洞、溶蚀、裂隙发育等都有良好的效果，尤其是对溶洞的勘探。

采用地质雷达无损探测方法，对桩基孔底岩溶进行检测，以期能够有效查清桥基下方岩溶发育情况，探明基岩埋深，确保桥梁桩基施工进度和安全。

关键词：地质雷达检测；桥梁桩基孔底；技术方法；应用；地质雷达被广泛应用于工程勘探和质量检查，特别在深度较大的桥梁桩基孔底检测方面，可以灵活、高效、精确、无损地判断地层构造和不良地质体，避免其将来对桥梁造成安全隐患。

一、地质雷达原理地质雷达(GPR)是一种用于探测地下介质的广谱(1 MHz～1 GHz)电磁技术。

主要通过发射天线向地质体发射高频电磁波，被接收天线接收的反射雷达波也不同，在主机中形成可视雷达剖面，在剖面图中分析电磁波的传播时间、振幅、频率和波形等特征，就可辨别出地下目标体的空间位置及形态特征。

质雷达主要是借助高频电磁脉冲波的反射来实现对地下目的体特征以及分布状况的调查了解。

借助发射天线向地下发射高频短脉冲电磁波，电磁波在传播的过程中一旦碰到有电性差异底层或者目标，就会出现透射和反射现象，天线接收反射波，并将其转化为数字信号，通过电脑以反射波的形式将其记录，之后对这些数据进行处理分析，可以根据反射波的反射时间、幅度、波形等方面情况，对地下目标的位置、分布以及结构情况进行判断。

岩溶相关介质电性参数。

地质雷达从地面通过天线向下发射高频电磁波，经遇不同介电常数介质(地下目的体或地层)反射后返回地面，被另一天线所接收，即形成一个完整雷达波形记录道。

仪器收集并存储每一测点上的雷达波形序列，从而形成一个由若干波形记录道组成的地质雷达剖面。

通过对地质雷达剖面进行处理与解释，就可获得沿探测线的剖面下方的目标体信息。

二、地质雷达检测桥梁桩基孔底的技术方法1.采集注意事项。

首先，在开展桥梁桩基探测时，需要尽可能地保证谈侧面的平整性，在进行天线的移动时，需要尽量保持匀速移动状态，并紧贴测量面，避免信号出现异常。

溶（土）洞地区冲孔桩孔壁声波探测施工工法溶（土）洞地区冲孔桩孔壁声波探测施工工法一、前言在溶（土）洞地区进行桩基施工时，由于地质条件的特殊性，传统的施工工法往往不能满足要求。

为了保证施工效果和工程质量，需要采用溶（土）洞地区专用的施工工法。

本文将介绍一种基于声波技术的溶（土）洞地区冲孔桩孔壁声波探测施工工法。

二、工法特点该工法的特点主要有以下几个方面：1. 使用声波技术，能够准确探测溶（土）洞地区的孔壁情况，避免施工中遇到洞穴、缝隙等地质问题造成的工程质量隐患；2. 以声波技术为基础，施工过程中无需对地面进行大面积破坏，减少对环境的影响；3. 施工工艺简单，易于掌握和操作，提高施工效率；4. 施工工法经过实践验证，具有可靠性和可行性。

三、适应范围该施工工法适用于溶（土）洞地区，可以应用于各种建筑工程中的桩基施工。

四、工艺原理声波技术主要是通过利用声波在不同介质中传播的特性，探测地下孔壁的情况。

具体的工艺原理如下：1. 在施工前，首先对工区进行声波探测，获取地下孔壁的相关数据；2. 根据探测结果，结合工程设计要求，确定冲孔桩的位置和孔径；3. 施工过程中，采用冲孔机进行孔洞的形成；4.利用声波技术对每个孔洞进行实时监测，以确保施工过程中的孔壁稳定和坚固；5. 完成冲孔后，将钢筋等材料放入孔洞，进行桩基施工。

五、施工工艺1. 工地准备：清理工区，确保施工现场整洁；2. 声波探测：利用探测仪器对地下孔壁进行声波探测，获取相关数据；3. 冲孔机安装：安装冲孔机，根据探测结果和设计要求确定冲孔的位置和孔径；4. 冲孔施工：根据孔径要求，使用冲孔机进行孔洞的形成；5. 声波监测：在冲孔过程中，实时采用声波技术对孔壁进行监测，确保孔壁的稳定性；6. 钢筋安装：将钢筋等材料放入孔洞，进行桩基施工；7. 完工验收：对施工过程进行验收，确保施工质量达到设计要求。

六、劳动组织根据工艺流程，建议设立施工班组，包括施工队长、操作人员、监测人员等。

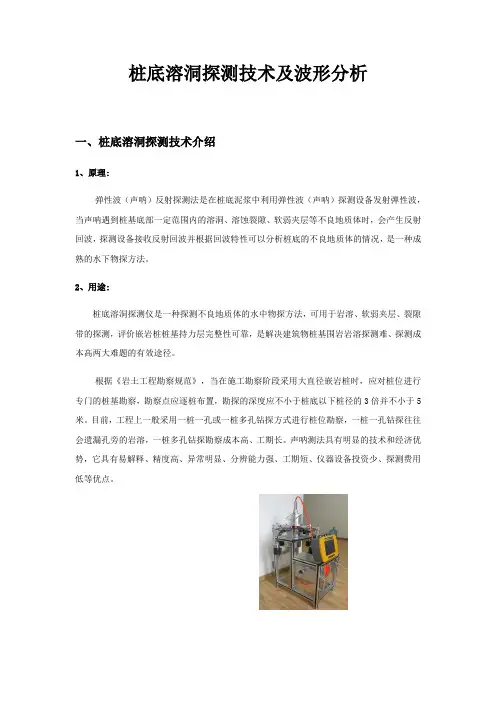

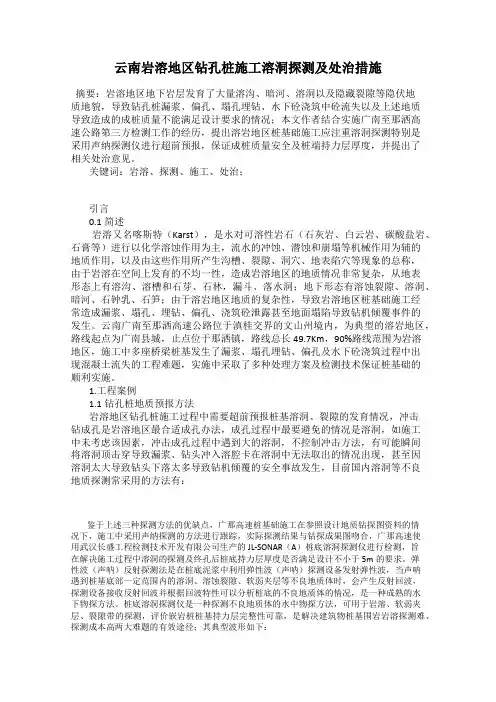

桩底溶洞探测技术及波形分析一、桩底溶洞探测技术介绍1、原理:弹性波（声呐）反射探测法是在桩底泥浆中利用弹性波（声呐）探测设备发射弹性波，当声呐遇到桩基底部一定范围内的溶洞、溶蚀裂隙、软弱夹层等不良地质体时，会产生反射回波，探测设备接收反射回波并根据回波特性可以分析桩底的不良地质体的情况，是一种成熟的水下物探方法。

2、用途:桩底溶洞探测仪是一种探测不良地质体的水中物探方法，可用于岩溶、软弱夹层、裂隙带的探测，评价嵌岩桩桩基持力层完整性可靠，是解决建筑物桩基围岩岩溶探测难、探测成本高两大难题的有效途径。

根据《岩土工程勘察规范》，当在施工勘察阶段采用大直径嵌岩桩时，应对桩位进行专门的桩基勘察，勘察点应逐桩布置，勘探的深度应不小于桩底以下桩径的3倍并不小于5米。

目前，工程上一般采用一桩一孔或一桩多孔钻探方式进行桩位勘察，一桩一孔钻探往往会遗漏孔旁的岩溶，一桩多孔钻探勘察成本高、工期长。

声呐测法具有明显的技术和经济优势，它具有易解释、精度高、异常明显、分辨能力强、工期短、仪器设备投资少、探测费用低等优点。

3、操作如下步骤：步骤1：通过电缆利用孔口支架将声纳探测探头放置于桩底，将电缆与现场主机连接；桩孔孔底的沉渣一般要清理越干净越好，当遇到人工挖孔桩桩底没有泥浆液或水时需灌入10~20cm的水，以便保证声纳探测探头的声纳发射器和声纳传感器能与水接触。

对于有泥浆液的机械成孔桩，保证桩孔中的泥浆液的水位大于2米深以上，以防泥浆界面反射造成波形分析影响。

步骤2：现场主机通过电缆读取桩底的声纳探测探头的姿态和每一个声纳接收传感器的方位，确保声纳发射器能几乎垂直桩底底面；步骤3：当声纳探测探头放置好后，现场主机通过电缆控制声纳探测探头发射声纳应力波，同时接收声纳信号分析处理；步骤4：探测好当次的探测数据后，可以将声纳发射探头旋转一定的方向，再重复步骤2、3重新进行探测；步骤5：将所有探测的声纳接收信号按声纳接收传感器的方位顺序排列生成探测声纳应力波剖面图并进行综合处理分析，确定桩底下面3倍桩径不小于5米的范围内是否存在溶洞或软弱岩体，以便确定桩底是否需要进行桩底地基处理。

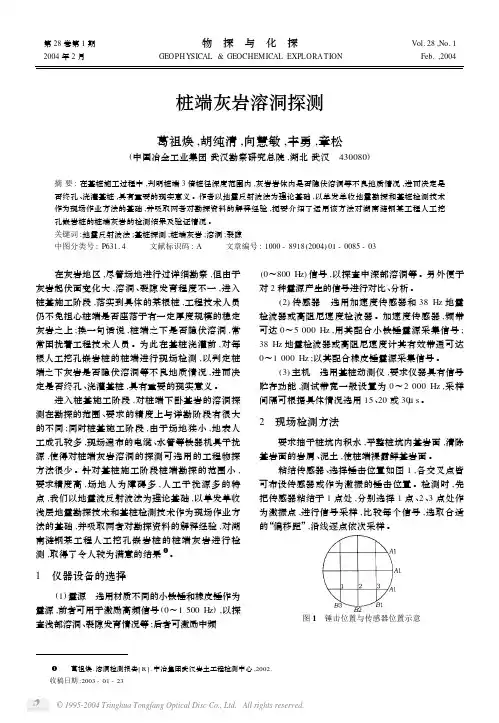

桩端灰岩溶洞探测葛祖焕,胡纯清,向慧敏,丰勇,章松(中国冶金工业集团武汉勘察研究总院,湖北武汉　430080)摘要:在基桩施工过程中,判明桩端3倍桩径深度范围内,灰岩岩体内是否隐伏溶洞等不良地质情况,进而决定是否终孔、浇灌基桩,具有重要的现实意义。

作者以地震反射波法为理论基础,以单发单收地震勘探和基桩检测技术作为现场作业方法的基础,并吸取两者对勘探资料的解释经验,扼要介绍了运用该方法对湖南涟钢某工程人工挖孔嵌岩桩的桩端灰岩的检测结果及验证情况。

关键词:地震反射波法;基桩探测;桩端灰岩;溶洞;裂隙中图分类号:P631.4 文献标识码:A 文章编号:1000-8918(2004)01-0085-03 在灰岩地区,尽管场地进行过详细勘察,但由于灰岩起伏面变化大,溶洞、裂隙发育程度不一,进入桩基施工阶段,落实到具体的某根桩,工程技术人员仍不免担心桩端是否座落于有一定厚度规模的稳定灰岩之上;换一句话说,桩端之下是否隐伏溶洞,常常困扰着工程技术人员。

为此在基桩浇灌前,对每根人工挖孔嵌岩桩的桩端进行现场检测,以判定桩端之下灰岩是否隐伏溶洞等不良地质情况,进而决定是否终孔、浇灌基桩,具有重要的现实意义。

进入桩基施工阶段,对桩端下卧基岩的溶洞探测在勘探的范围、要求的精度上与详勘阶段有很大的不同;同时桩基施工阶段,由于场地狭小,地表人工成孔较多,现场遍布的电缆、水管等铁器机具干扰源,使得对桩端灰岩溶洞的探测可选用的工程物探方法很少。

针对基桩施工阶段桩端勘探的范围小,要求精度高,场地人为障碍多,人工干扰源多的特点,我们以地震波反射波法为理论基础,以单发单收浅层地震勘探技术和基桩检测技术作为现场作业方法的基础,并吸取两者对勘探资料的解释经验,对湖南涟钢某工程人工挖孔嵌岩桩的桩端灰岩进行检测,取得了令人较为满意的结果Ο。

1　仪器设备的选择(1)震源　选用材质不同的小铁锤和橡皮锤作为震源,前者可用于激励高频信号(0～1500Hz ),以探查浅部溶洞、裂隙发育情况等;后者可激励中频(0～800Hz )信号,以探查中深部溶洞等。

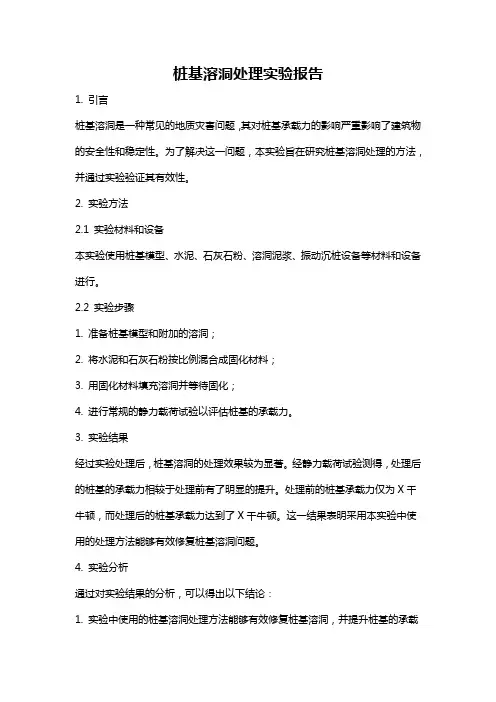

桩基溶洞处理实验报告1. 引言桩基溶洞是一种常见的地质灾害问题，其对桩基承载力的影响严重影响了建筑物的安全性和稳定性。
