•LED灯具基础知识•LED驱动电源与电路设计•散热设计与热管理策略目录•光学设计与配光技术•可靠性测试与评估方法•行业标准与法规要求解读LED发光原理及特点发光原理特点LED灯具分类与应用领域分类应用领域LED灯具广泛应用于家庭、办公室、商场、酒店、展览馆等场所，以及城市道路、桥梁、广场、公园等公共设施。

光源参数与性能指标光源参数LED灯具的光源参数主要包括光通量、光效、色温、显色指数等。

光通量表示灯具发出的总光量，单位是流明（Lm）；光效表示灯具发出的光通量与消耗的电功率之比，单位是流明每瓦（Lm/W）；色温表示光的颜色，单位是开尔文（K）；显色指数表示灯具对物体颜色的还原程度，以Ra表示，最高为100。

性能指标LED灯具的性能指标主要包括寿命、启动时间、调光性能、散热性能等。

寿命表示灯具的平均使用寿命，一般可达数万小时；启动时间表示灯具从开启到达到正常工作状态所需的时间；调光性能表示灯具的亮度可调节范围；散热性能表示灯具的散热效果，直接影响灯具的寿命和光效。

驱动电源类型及工作原理线性驱动电源通过线性调节器调整输出电压或电流，简单稳定但效率相对较低。

开关型驱动电源利用开关管的高速通断控制输出，效率高、体积小，但需考虑电磁干扰问题。

恒压驱动与恒流驱动恒压驱动适用于电压型LED，恒流驱动适用于电流型LED，确保LED稳定工作。

电路设计要点与注意事项选择合适的驱动电源类型考虑电路保护优化散热设计电磁兼容性设计通过测量输入功率和输出功率，计算电源效率，评估电源的能耗表现。

电源效率评估稳定性评估瞬态响应与负载调整率纹波与噪声在长时间工作、不同环境温度等条件下测试LED 灯具的性能稳定性。

测试电源在负载变化时的瞬态响应和负载调整率，评估电源的稳定性。

测量输出纹波和噪声，评估电源对LED 灯具性能的影响。

电源效率及稳定性评估散热结构类型及优缺点分析强制散热自然散热通过风扇等强制对流手段进行散热，散热效果较好，但会增加噪音和能耗，适用于中大功率热管散热建立热模型优化散热结构预测热性能030201热仿真技术在散热设计中的应用选用高热导率材料增加散热面积优化散热路径控制环境温度提高散热性能的方法与措施光的反射和折射光在两种不同介质的交界面处会发生反射和折射现象，反射角和折射角与入射角之间满足一定的关系。

商检LED灯具知识培训GB7000系列灯具国家标准GB7000.1-2002灯具一般安全要求与试验：一．灯具的分类方法很多，依照安全防护等级可以分为0类、I类、II类、III类。

1、0类灯具工作电压是高压，防触电保护采用基本绝缘，而无其他防触电保护措施的灯具。

此类灯具安全性能较差，目前欧美国家已不允许生产销售。

0类灯具无符号标识。

特征：高压、无接地线、单层绝缘。

2、I类灯具工作电压是高压，防触电保护采用单层绝缘基本绝缘外，还采用接地作为防触电保护的灯具。

I类灯具无符号标识，其内部可以包含有II类结构，即I类灯具内部分电气结构可以采用双绝缘的方式。

特征：高压、有接地、单层绝缘。

3、II类灯具工作电压是高压，防触电保护采用双层绝缘的灯具。

II类灯具用符号标识，其内部可以包含有III类结构。

特征：高压、无接地、双层绝缘。

4、III类灯具工作电压是安全电压的灯具。

III类灯具用符号标识。

特征：安全电压供电。

必须要有的标识有：1、电流2、频率3、电压4、功率5、直流6、交流7、交直流式LED灯分类：一类灯具有：户外产品工矿灯、斗胆灯、植物生产灯、投光灯、要做标识有:二类灯具有：室内照明灯管、球泡、面板灯、射灯、GU10、天花灯、筒灯、AR111、蜡烛灯、珠宝灯玉米灯、PAR灯、要做的标识有：三类灯具有：聚光型灯具和泛光型灯具。

其他的特殊效果灯、幻灯等可归为第三类。

要做标识的有：（灯具工作最大的温度）（禁止使用冷光源）（到被照物最短的距离）（适合直接安装在普通易燃材料表面上）（不适合直接安装在普通易燃材料表面上）（当热绝缘材料可以覆盖灯具时，灯具可直接安装在通常易燃体的表面二．结构要求：1.外壳结构材料一般有铜、不锈钢、铁、铝、塑胶PC 或其它：现LED结构设计主要是是散热设计问题，LED是个光电器件，共工作过程中只有15%-25%的电能转为光能，其余的电能转为热能，使LED的温度升高，导致LED出光率降低，寿命减短。

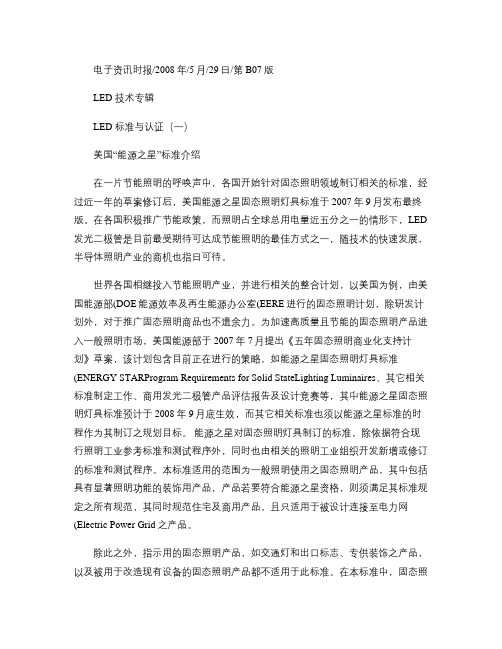

电子资讯时报/2008年/5月/29日/第B07版LED 技术专辑LED 标准与认证（一）美国“能源之星”标准介绍在一片节能照明的呼唤声中，各国开始针对固态照明领域制订相关的标准，经过近一年的草案修订后，美国能源之星固态照明灯具标准于2007年9月发布最终版。

在各国积极推广节能政策，而照明占全球总用电量近五分之一的情形下，LED 发光二极管是目前最受期待可达成节能照明的最佳方式之一，随技术的快速发展，半导体照明产业的商机也指日可待。

世界各国相继投入节能照明产业，并进行相关的整合计划，以美国为例，由美国能源部(DOE能源效率及再生能源办公室(EERE进行的固态照明计划，除研发计划外，对于推广固态照明商品也不遗余力。

为加速高质量且节能的固态照明产品进入一般照明市场，美国能源部于2007年7月提出《五年固态照明商业化支持计划》草案，该计划包含目前正在进行的策略，如能源之星固态照明灯具标准(ENERGY STARProgram Requirements for Solid StateLighting Luminaires、其它相关标准制定工作、商用发光二极管产品评估报告及设计竞赛等，其中能源之星固态照明灯具标准预计于2008年9月底生效，而其它相关标准也须以能源之星标准的时程作为其制订之规划目标。

能源之星对固态照明灯具制订的标准，除依据符合现行照明工业参考标准和测试程序外，同时也由相关的照明工业组织开发新增或修订的标准和测试程序。

本标准适用的范围为一般照明使用之固态照明产品，其中包括具有显著照明功能的装饰用产品，产品若要符合能源之星资格，则须满足其标准规定之所有规范，其同时规范住宅及商用产品，且只适用于被设计连接至电力网(Electric Power Grid之产品。

除此之外，指示用的固态照明产品，如交通灯和出口标志、专供装饰之产品，以及被用于改造现有设备的固态照明产品都不适用于此标准。

在本标准中，固态照明产品被分为A 类产品(Category A和B 类产品(Category B，该标准对各产品的规范中，一般规定的部分均适用于A 类和B 类产品。
