髋臼骨折的Tile分类

髋臼骨折有哪些症状？*导读：本文向您详细介绍髋臼骨折症状，尤其是髋臼骨折的早期症状，髋臼骨折有什么表现？得了髋臼骨折会怎样？以及髋臼骨折有哪些并发病症，髋臼骨折还会引起哪些疾病等方面内容。

……*髋臼骨折常见症状：大腿以下或膝以下肌肉瘫痪、儿童髋部疼痛、关节局部刺痛、髋外侧可见皮下瘀血斑*一、症状主要表现为髋关节局部疼痛及活动受限，如并发股骨头脱位则表现为相应的下肢畸形与弹性固定。

当发生髋关节中心性脱位时，其疼痛及功能障碍程度均不如髋关节前、后脱位，体征也不明显，脱位严重者可表现为患肢缩短。

髋臼骨折时可能并发有盆腔内大出血、尿道或神经损伤，以及骨盆环的断裂和同侧下肢骨折，应仔细检查，以防遗漏。

髋臼骨折的分类一般采用Letournel的分类方法，将髋臼骨折分为5种单纯骨折和由这些单纯骨折联合而成的复合骨折。

(1)单纯骨折：后壁、后柱、前壁、前柱和横向骨折。

(2)复合骨折：后壁和后柱、横向和后壁、“T”形、前柱和后半横形、两柱骨折。

其中“T”形骨折类似于横向骨折，只是沿着四方表面和髋臼窝有一垂直的披裂，将前、后柱分开。

有时会伴发耻骨下支骨折。

所谓后半横形是指后柱的横形骨折。

*二、诊断外伤史，患髋局部疼痛及活动受限，合并脱位时，可有下肢畸形，弹性固定。

借助骨盆X线正位片发现有骨折后，可再摄骨盆的45°斜位X线片、做CT检查以及扫描后三维重建以明确骨折的范围和骨折片的移位情况。

骨盆X线平片上髂耻线和髂坐线分别是前、后柱的放射学标志。

45°闭孔斜位是将损伤侧髋臼旋向X线球管，可更好地显示髋臼的前柱和后缘。

髂骨斜位是骨折的髋臼旋离X线球管，能显示大、小坐骨切迹和骨臼的前缘。

CT检查对X线平片上难以观察到的某些骨折的判定特别有帮助。

如通过四边形表面的骨折、髋臼顶骨折等。

CT检查后三维影像重建则可以展示骨折部的全景和精确的移位方向。

*以上是对于髋臼骨折的症状方面内容的相关叙述，下面再看下髋臼骨折并发症，髋臼骨折还会引起哪些疾病呢？*髋臼骨折常见并发症：休克、血管损伤、创伤性关节炎*一、并发病症1、休克如骨折涉及骨盆其他部位，或髋臼骨折为全身多发性骨折的一部分，则可能因疼痛和大量失血导致休克。

前言髋臼骨折是创伤骨科临床及科研的重点、难点、热点。

创伤骨科医师需要从基本的解剖、受伤机制等入手，熟稔髋臼骨折的分型，根据不同类型髋臼骨折的特性制定出针对性的治疗方案，为加速病人康复奠定坚实的基础。

因此，髋臼骨折的分型（尤其是Judet-Letournel 分型）在指导临床实践方面有着极其重要的作用。

应广大创伤骨科同道的邀请，我提纲携领地撰写了这篇文稿。

文中简要地列举了与髋臼骨折诊断、分型及治疗有关的解剖、知识点、受伤机制、影像评估等内容，展示了髋臼骨折分型系统的具体某一类型的影像资料和/或示意图（其中不乏对JOT-OTA髋臼骨折分型文献里示意图疏漏差错的修改）。

由于时间、精力以及篇幅的限制，我没有就上述内容进行详细阐述。

因此，对于喜爱髋臼骨折诊疗的创伤骨科新手来说，或许您们还需要从其他书籍、文献等资料中吸取更多的基础知识并在临床实践中多加磨练。

对于老手来说，且权当复习吧，也许，大家也能咂摸出些不同滋味。

为了加深大家的理解和测试大家对髋臼骨折分型的掌握程度，我在文末增添了一些试题，分型试题均给出了骨盆正位、髂骨斜位及闭孔斜位X线片，但未提供CT图像，目的在于与大家一同磨炼眼力和提升脑力。

要知道，我们敬仰的髋臼骨折临床科学奠基人，伟大的Emile Letournel老师就是在这三位片海里总结出了历经半个世纪且被全世界范围内的创伤骨科临床实践检验的分型系统的。

由于能力有限，文中不免有疏漏谬误，请广大创伤骨科同道不吝批评斧正。

一、基础内容1.髋臼骨折的定义：髋臼骨质的连续性、完整性中断。

2.相关解剖：2.1骨性解剖2.1.1髋臼：髋臼是一个不完全的类半球面，由一个马蹄窝样关节面（horseshoe-shaped articular surface）围绕一个髋臼窝（cotyloid fossa）（非关节面）构成，传导躯干到下肢的负荷，由两个柱（Letournel和Judet描述为倒“Y”形）支撑。

髋臼构成及其支柱2.1.2马蹄窝：髋臼的关节面部分。

骨盆骨折的分型和手术指征1988年Tile根据骨折稳定性提出分类：（一）：A型：稳定骨折（移位轻微）A1型：不影响骨盆环完整的骨折，如骨盆边缘撕脱骨折、髂前上棘骨折、髂前下棘骨折、坐骨结节撕脱性骨折。

A2型：移位较小的稳定骨折（或无移位的单侧、双侧耻坐骨支骨折），如一侧耻骨上下支骨折、骶骨纵形骨折、单纯髂骨翼骨折（Duverney）。

A3型：未波及骨盆环的骶骨和尾骨横断骨折。

（此类无需手术，卧床休息）（二）：B型：旋转不稳定、垂直稳定骨折（累及前后环）B1型：分离型骨折，仅髂骨外旋不稳。

翻书样损伤，外旋损伤，open books（外旋暴力）。

联合分离小于2.5CM：是联合韧带损伤，而骶棘韧带与骶髂韧带无损伤；联合分离大于2.5CM：都有损伤，需手术治疗。

B2型：侧方挤压损伤，半侧骨盆内旋不稳（内旋暴力）。

表现为：前环：单侧或双侧耻骨上下支骨折，重叠；后环：骶骨压缩骨折，其又分B2.1（同侧骨折），B2.2对侧骨折。

如果耻骨支移位不是巨大，一般不手术，可行外固定架。

B3型：双侧B型骨折。

（三）：C型：旋转及垂直均不稳定骨折（稳直剪力），同时累及前后环，其特点：整个骨盆底的破裂（骶髂复合体的破裂）。

前方损伤：耻骨联合分离，单侧或双侧耻骨上下支骨折；后方损伤：髂骨骨折，骶髂关节骨折脱位（或单纯脱位），骶骨骨折，此为C型和B型主要区别。

C1型：单侧损伤失稳。

C2型：双侧损伤失稳。

一侧为C型，对侧为B型损伤。

C3型：双侧C型骨折（合并髋臼骨折）。

临床上骨盆环破裂合并髋臼骨折也称为C3型损伤。

Tile内固定指征：1. 垂直不稳定为绝对指征2. 合并髋臼骨折3. 外固定后残存移位4. 韧带损伤导致骨盆不稳定，如单纯骶髂后韧带损伤5. 闭合复位失败6. 无会阴污染的开放性后部损伤补充1.Matta认为骨盆后环结构损伤移位超过1CM或耻骨移位合并骨盆后侧失稳，患肢短缩1.5CM 可考虑手术治疗2.Olson认为骨盆骨折后下肢出现内旋或外旋障碍≥30度，可考虑手术治疗。

骨盆骨折与髋臼骨折的康复步骤发表时间：2010-12-07T13:26:46.897Z 来源：《中外健康文摘》10月30期1供稿作者：邱贤仕[导读] 在骨折急性期，骨科医生在确定治疗方案的同时应考虑康复问题邱贤仕【中图分类号】R683 【文献标识码】A 【文章编号】1672-5085 (2010)30-0303-02【摘要】康复治疗在骨盆骨折和髋臼骨折的治疗过程中占有十分重要的地位，手术只是治疗过程的一部分，如果没有术后康复，要想恢复满意的功能是很困难的。

骨盆骨折和髋臼骨折在手术治疗结束后或在保守治疗期间(无手术指征者)，即应开始施行有效的康复治疗措施，使原发损伤达到尽可能理想的愈合，并尽可能的减少后遗症。

在骨折急性期，骨科医生在确定治疗方案的同时应考虑康复问题，根据病情和治疗方法考虑制定康复计划并尽可能早期开始康复训练。

这对于恢复髋关节的正常功能、防止髋关节内及关节周围粘连，防止肌肉萎缩和骨质疏松以及其他并发症的发生等都有十分重要的意义。

【关键词】骨盆骨折髋臼骨折康复过程临床资料本组20例中，男13例，女7例；年龄12～56岁，平均34岁。

致伤原因：交通事故伤12例，重物砸伤6例，高处坠落伤2例。

并脊柱骨折3例，四肢骨折5例，泌尿系损伤7例，胸、腹外伤各1例，骶神经坐骨神经损伤1例，髋臼骨折合并髋关节后脱位3例，中心性脱位5例，合并颅脑损伤2例。

骨折类型按Tile及Letournel分类法分为：B1伴前柱骨折5例，B2伴后壁骨折3例，B2伴前壁骨折3例，B2伴前柱骨折2例，B2伴后柱后壁骨折2例，C1伴双柱骨折1例，C1伴横行加后壁骨折1例，C1伴后柱后壁骨折1例，C1伴前柱骨折1例，C2伴前柱前壁骨折1例。

受伤至手术时间除2例为20天外，其余为3～7天。

骨盆或髋臼骨折后(包括手术后)的康复步骤一般分3个阶段。

(一)早期指伤后2周内，此时患肢肿胀、疼痛，骨折断端不稳定，容易发生再移位。

此期康复训练的主要目的是促进患肢血液循环，以利于消肿和固定。

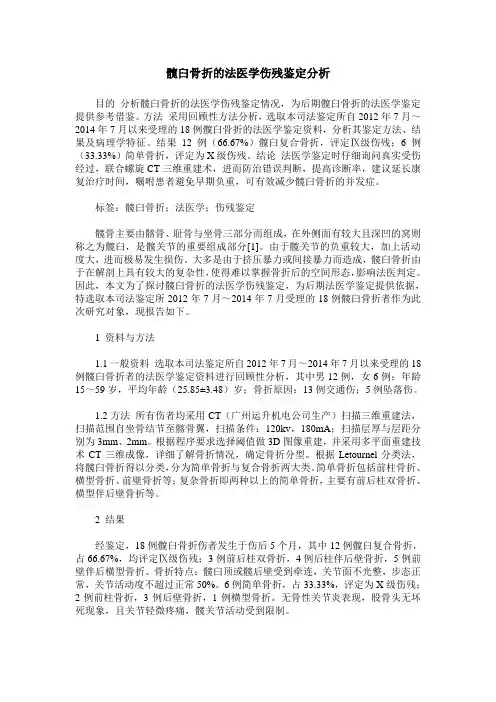

髋臼骨折的法医学伤残鉴定分析目的分析髋臼骨折的法医学伤残鉴定情况，为后期髋臼骨折的法医学鉴定提供参考借鉴。

方法采用回顾性方法分析，选取本司法鉴定所自2012年7月～2014年7月以来受理的18例髋臼骨折的法医学鉴定资料，分析其鉴定方法、结果及病理学特征。

结果12例（66.67%）髋臼复合骨折，评定Ⅸ级伤残；6例（33.33%）简单骨折，评定为X级伤残。

结论法医学鉴定时仔细询问真实受伤经过，联合螺旋CT三维重建术，进而防治错误判断，提高诊断率，建议延长康复治疗时间，嘱咐患者避免早期负重，可有效减少髋臼骨折的并发症。

标签：髋臼骨折；法医学；伤残鉴定髋骨主要由髂骨、耻骨与坐骨三部分而组成，在外侧面有较大且深凹的窝则称之为髋臼，是髋关节的重要组成部分[1]。

由于髋关节的负重较大，加上活动度大，进而极易发生损伤。

大多是由于挤压暴力或间接暴力而造成，髋臼骨折由于在解剖上具有较大的复杂性，使得难以掌握骨折后的空间形态，影响法医判定。

因此，本文为了探讨髋臼骨折的法医学伤残鉴定，为后期法医学鉴定提供依据，特选取本司法鉴定所2012年7月～2014年7月受理的18例髋臼骨折者作为此次研究对象，现报告如下。

1 资料与方法1.1一般资料选取本司法鉴定所自2012年7月～2014年7月以来受理的18例髋臼骨折者的法医学鉴定资料进行回顾性分析，其中男12例，女6例；年龄15～59岁，平均年龄（25.85±3.48）岁；骨折原因：13例交通伤；5例坠落伤。

1.2方法所有伤者均采用CT（广州运升机电公司生产）扫描三维重建法，扫描范围自坐骨结节至髂骨翼，扫描条件：120kv，180mA；扫描层厚与层距分别为3mm、2mm。

根据程序要求选择阈值做3D图像重建，并采用多平面重建技术CT三维成像，详细了解骨折情况，确定骨折分型。

根据Letournel分类法，将髋臼骨折得以分类，分为简单骨折与复合骨折两大类。

简单骨折包括前柱骨折、横型骨折、前壁骨折等；复杂骨折即两种以上的简单骨折，主要有前后柱双骨折、横型伴后壁骨折等。

骨盆骨折的手术配合 Revised by Hanlin on 10 January 2021骨盆骨折切开复位内固定术的手术配合及相关知识一、适应症：⒈垂直不稳定性骨折为绝对的手术适应证⒉合并髋臼骨折⒊外固定后残存移位⒋韧带损伤导致骨盆不稳定,如单纯骶髂后韧带损伤⒌闭合复位失败⒍无会阴污染的开放性后部损伤二、骨盆骨折的分型1、Tile分型法 Tile将骨盆后韧带与骨盆骨性结构的关系比喻为一座吊桥，其骶骨悬吊与两侧髂骨之间。

垂直方向上为骶髂骨间韧带，是人体最强韧带，横向部分连接在髂嵴和髂后上棘到骶骨起悬吊作用。

骶髂后韧带如同吊桥的绳索稳定骶骨Type A :稳定型,骨折轻度移位A1 :骨盆边缘骨折,不累及骨盆环A2 :骨盆环有骨折或有轻度移位,但不影响骨盆环的稳定性A3 :骶骨和尾骨的横断骨折、不波及骨盆环Type B :旋转不稳定但垂直稳定B1 :骨盆翻书样损伤,外旋损伤B2 :骨盆侧方挤压损伤或髋骨旋损伤B3 :双侧B 型损伤Type C :不稳定性骨折,骨盆在旋转和垂直方向均不稳定C1 :单侧不稳C2 :双侧损伤，一侧B型，一侧C型C3 : 双侧C型2、Young-Burgess分类法3、LC－侧方挤压伤I:前方横形骨折（耻骨支）受压侧骶骨压缩II:前方横形骨折（耻骨支）新月形骨折（髂骨）III:前方横形骨折（耻骨支）对侧翻书样（APC）损伤3、前后挤压伤三、麻醉方式：全麻或者腰硬联合麻醉视患者情况四、手术体位：漂浮侧卧位侧卧时因术中可能随时改变为半俯卧或半仰卧，故不必使用前后固定托；俯卧时要保持胸、腹部不受压。

五、手术物品准备：大布包，手术衣，大洞，中单包两个，下肢包，刮勺（大），骨腊，手术薄膜（至少四张），电刀、吸引器、1#、1/0#可吸收线，4号丝线，负压球1-2只，引流袋1-2只。

六、手术步骤及主要配合：1、消毒、铺巾：消毒范围为上至下腹部下肢小腿根部；铺巾：双层中单对折至于患者两侧面，一边一块，中单二块平铺于患肢下，小单4块铺于切开四周，双层中单包裹小腿及脚掌，用绷带固定，穿完手术衣后铺装大洞。

脊柱骨折【概述】脊柱骨折是一种严重创伤，其发生率占全身各部分骨折的5%~7%，在矿山创伤中，脊柱骨折发生率约占10%，脊柱骨折脱位常伴发脊髓和神经根损伤，导致伤情更严重复杂，处理也困难。

【临床表现】患者常有脊柱遭受外力或从高处坠落史，伤后主诉脊柱某个区域疼痛或运动障碍。

伴有脊髓损伤者，可有双下肢完全或不完全瘫痪或大小便功能障碍。

检查时可发现脊柱某一部位有肿胀、压痛或畸形，有时在伤部两棘突间可摸到明显凹陷和皮下血肿，合并瘫痪者，多表现为迟缓性瘫痪。

【诊断要点】1.凡脊柱遭受外力，伤后有脊柱某个区域疼痛、压痛、肿胀者，均应考虑脊柱损伤可能。

2.根据外伤史、局部疼痛和肿胀、压痛，特别是伤部脊椎棘突的局限性压痛、畸形（包括后突或凹陷畸形），可诊断脊柱损伤。

3.同时合并有下肢瘫痪，或大小便功能障碍者，可诊断脊髓损伤。

4.所有临床怀疑有脊柱、脊髓伤的伤员，均应进行X线检查（正侧位、甚至斜位），有条件进行MR检查。

【治疗方案及原则】1.正确急救和搬运凡疑有脊柱、脊髓伤的伤员，均应按脊柱骨折进行急救和搬运。

对合并有休克或其他部位脏器损伤者，可根据患者的呼吸、循环情况给予相应急救处理，待情况稳定后再送相应医院治疗。

2.轻度椎体压缩性骨折不需特殊整复和固定，重复进行功能锻炼；重度椎体压缩性骨折应予以整复和固定，矫正畸形。

3.脊柱骨折合并脊髓损伤的治疗原则为整复骨折脱位，稳定脊柱，恢复血管和脊髓减压。

4.开放性脊柱损伤尽早彻底清创，减压及固定【处置】1.颈椎损伤颈椎损伤脊椎骨折或骨折伴脱位很容易造成严重的脊髓损伤。

故单纯棘突或横突骨折，及轻微的椎体压缩性骨折可卧床休息或头胸石膏固定外，多数颈椎损伤患者安全而有效的方法是采用颅骨牵引法。

损伤较轻、儿童或缺乏颅骨牵引条件时也可使用颈椎牵引带牵引。

少数经牵引未能恢复的关节突交锁需进行开放复位。

2.胸腰段脊柱损伤的治疗（1）轻度椎体压缩性骨折：应着重进行功能锻炼。

卧床时间3~4周，即可下地活动，应避免屈腰。

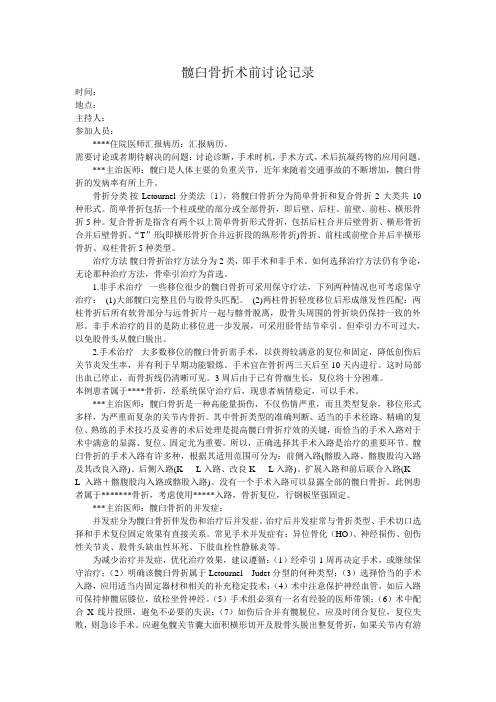

髋臼骨折术前讨论记录时间：地点：主持人：参加人员：****住院医师汇报病历：汇报病历。

需要讨论或者期待解决的问题：讨论诊断，手术时机，手术方式，术后抗凝药物的应用问题。

***主治医师：髋臼是人体主要的负重关节，近年来随着交通事故的不断增加，髋臼骨折的发病率有所上升。

骨折分类按Letournel分类法〔1〕，将髋臼骨折分为简单骨折和复合骨折2大类共10种形式。

简单骨折包括一个柱或壁的部分或全部骨折，即后壁、后柱、前壁、前柱、横形骨折5种。

复合骨折是指含有两个以上简单骨折形式骨折，包括后柱合并后壁骨折、横形骨折合并后壁骨折、“T”形(即横形骨折合并远折段的纵形骨折)骨折、前柱或前壁合并后半横形骨折、双柱骨折5种类型。

治疗方法髋臼骨折治疗方法分为2类，即手术和非手术。

如何选择治疗方法仍有争论，无论那种治疗方法，骨牵引治疗为首选。

1.非手术治疗一些移位很少的髋臼骨折可采用保守疗法，下列两种情况也可考虑保守治疗：(1)大部髋臼完整且仍与股骨头匹配。

(2)两柱骨折轻度移位后形成继发性匹配：两柱骨折后所有软骨部分与远骨折片一起与髂骨脱离，股骨头周围的骨折块仍保持一致的外形。

非手术治疗的目的是防止移位进一步发展，可采用胫骨结节牵引。

但牵引力不可过大，以免股骨头从髋臼脱出。

2.手术治疗大多数移位的髋臼骨折需手术，以获得较满意的复位和固定，降低创伤后关节炎发生率，并有利于早期功能锻炼。

手术宜在骨折两三天后至10天内进行。

这时局部出血已停止，而骨折线仍清晰可见。

3周后由于已有骨痂生长，复位将十分困难。

本例患者属于****骨折，经系统保守治疗后，现患者病情稳定，可以手术。

***主治医师：髋臼骨折是一种高能量损伤，不仅伤情严重，而且类型复杂，移位形式多样，为严重而复杂的关节内骨折。

其中骨折类型的准确判断、适当的手术径路、精确的复位、熟练的手术技巧及妥善的术后处理是提高髋臼骨折疗效的关键，而恰当的手术入路对于术中满意的显露、复位、固定尤为重要。

干货满满：髋臼骨折的解剖、影像和Judet-Letournel分型！髋臼骨折的手术禁忌症多，但切开复位内固定的适应范围又比其他骨折要广。

掌握Judet-Letournel 分型可以更好地把握手术时机、选择手术入路。

图文并茂，干货满满解剖髋臼为一个不完全的半球形窝，倒马蹄形的关节面围绕着无关节面的髋臼窝。

髋髋臼由两个骨性支柱组成和支撑，形成一个倒置的「 Y 」形结构。

前柱（即骼耻柱）由髂嵴前半部分、髂棘、髋臼前半插入部分和耻骨组成。

后柱（即骼坐柱）由坐骨、坐骨棘、髋臼后半部分和形成坐骨切迹的密质骨组成。

较短的后柱止于坐骨切迹顶部前后柱的交汇处。

髋臼前后两柱呈60° 相交，形成一拱形结构，由骼骨下部构成，横跨于前后两柱之间，是髋臼主要负重区，称臼顶，又称负重顶。

髋臼骨折治疗的关键步骤之一就是复位、固定髋臼顶，并同心复位股骨头，恢复髋关节的正常解剖对合。

如果髋臼顶骨折没有复位，将不可避免地导致髋关节发生创伤性关节炎。

前后两柱之间的髋臼窝较薄弱，外伤时，股骨头可由此向内穿透进入盆腔。

正常成人髋臼外展角为40° ~ 70°，前倾角为4° ~ 20°，该前倾角的存在使外展角在屈髋活动时减小得较缓慢，从而保证了髋臼对股骨头较好的覆盖，防止股骨头向内侧移位。

髋臼的柱形结构概念是讨论骨折分类、手术入路选择和内固定的核心。

方形区（四边体）骨面是组成真骨盆外侧缘的骨性平面，紧邻髋臼的内侧壁。

髂耻隆起是直接位于股骨头上方的前柱隆起。

四边区骨面和骼耻隆起均较薄并邻近股骨头，限制着可用于该部位的内固定类型。

死亡之冠（corona mortis）：为骼外动脉或腹壁下动脉与闭孔动脉之间的交通支，85% 的患者存在此血管。

该血管与耻骨联合之间的平均距离 6 cm。

采用髂腹股沟或Stoppa 入路时，如果未能结扎该交通支，随着骼外血管的游离，可引起难以控制的大出血。

坐骨神经：坐骨神经从梨状肌下方穿出坐骨大切迹，髋臼后方骨折 - 脱位时可伤及坐骨神经。

Tile分型对临床医师确定治疗方案及手术方式有决定性指导意义。

1. A型稳定的骨盆环损伤,骨折轻度移位。

A1:骨盆边缘骨折,不累及骨盆环,撕脱伤;A2:骨盆环有骨折或有轻度移位。

A3:不累及骨盆环,骶骨或尾骨骨折无移位。

2. B型旋转不稳、垂直稳定的骨盆环损伤,损伤的骨盆后侧张力带和骨盆底仍保持完整无损伤,髋骨可发生旋转不稳定。

B1:外旋损伤,翻书样损伤。

B2:骨盆侧方挤压损伤或髋骨内旋损伤,内旋不稳定,侧方挤压伤;关书样损伤。

B3: 双侧B型损伤。

3. C型旋转和垂直不稳定的骨盆环损伤。

后侧骶髂部稳定结构完全损伤,骶棘和骶结节韧带完全撕裂,前侧产生耻骨联合分离,或一侧耻骨上下支骨折或双侧耻骨上下支骨折,骨盆产生旋转和垂直方向不稳定,一侧骨盆可向上移位。

C1:单侧伤;C2:骨盆双侧不稳定,多为侧方挤压性损伤,受力侧髂骨后部骨折及耻骨支骨折,骶髂关节脱位,一侧旋转不稳,一侧旋转和垂直不稳。

C3:双侧伤,临床上骨盆环破裂合并髋臼骨折也称为C3型骨折。

1988年Tile根据骨折稳定性提出分类：（一）：A型：稳定骨折（移位轻微）A1型：不影响骨盆环完整的骨折，如骨盆边缘撕脱骨折、髂前上棘骨折、髂前下棘骨折、坐骨结节撕脱性骨折。

A2型：移位较小的稳定骨折（或无移位的单侧、双侧耻坐骨支骨折），如一侧耻骨上下支骨折、骶骨纵形骨折、单纯髂骨翼骨折（Duverney）。

A3型：未波及骨盆环的骶骨和尾骨横断骨折。

（此类无需手术，卧床休息）（二）：B型：旋转不稳定、垂直稳定骨折（累及前后环）B1型：分离型骨折，仅髂骨外旋不稳。

翻书样损伤，外旋损伤，open books（外旋暴力）。

联合分离小于 2.5CM：是联合韧带损伤，而骶棘韧带与骶髂韧带无损伤；联合分离大于2.5CM：都有损伤，需手术治疗。

B2型：侧方挤压损伤，半侧骨盆内旋不稳（内旋暴力）。

表现为：前环：单侧或双侧耻骨上下支骨折，重叠；后环：骶骨压缩骨折，其又分B2.1（同侧骨折），B2.2对侧骨折。
