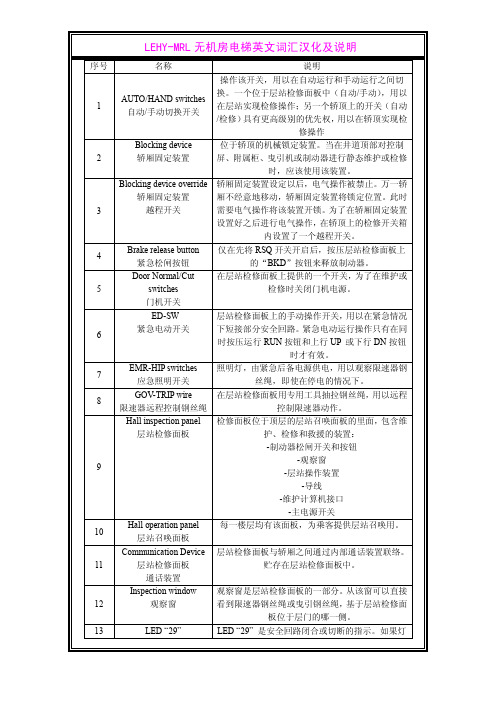

LEHY-MRL无机房电梯安装维护说明书

随机文件•第一部分使用维护说明（OH5000MRL）日期：2002-11-01 版本：第 A 版修改：第 1 次使用维护说明（OH5000MRL ） 一、 总则1． 本说明书适用于本厂生产的OH5000MRL 无机房无齿轮电梯。

2． 电梯正常工作条件应符合电梯技术的有关规定和变频装置使用环境条件的要求。

3． 为确保安全行驶，必须建立正确的维护保养管理制度。

1)每周对安全回路和电气控制部件，机械部件进行一次检查、保养； 2) 每季度对重要的机械和电气设备进行细致的检查、调整和维修（例如变频装置运行状态和设置参数的检查）；3) 每年进行一次整梯检验, 检查所有的机械及电气安全电路的工作状况，绝缘电阻值，修复、更换受损严重的器件；4)根据使用情况，确定电梯大修期限； 5)电梯停用七天以上时，须经详细检查后，方可使用； 6)做好电梯运行情况记录。

二、 使用操作说明1． 开机准备1)确认所有的操作开关都置于正常位置； 2)合上机房配电箱电源开关； 3) 将控制柜电源开关置于ON 位置。

2． 操作和运行1) 厅外召唤i) 如果电梯在乘客所在楼层待机，则乘客按了召唤按钮后，按钮指示灯亮，电梯门自动打开，应答乘客呼梯；ii) 如果电梯在其它楼层待机，乘客按了召唤按钮后，电梯立即启动运行来响应乘客的呼梯；iii) 当电梯正在向上方向行驶的时候，将依顺序响应向上呼梯的厅外召唤；反之则响应向下呼梯的厅外召唤信号；iv) 当轿厢到达某方向上最后一个所记录的呼梯层站时，它将换向去应答反方向上的呼梯；日期：2002-11-01 版本：第 A 版修改：第 1 次使用维护说明（OH5000MRL ） v) 如果几台电梯群控时，轿厢应答将由系统统一控制，系统将计算每一台电梯的响应时间和响应方式，以保证乘客候梯时间最短。

2) 轿内指令i)乘客进入电梯后，按下自己所要到达的楼层按钮； ii) 电梯沿运行方向依次应答轿厢内呼；iii) 电梯响应完最后的呼梯信号后，电梯停在最终楼层关门待机。

高压兆欧表——500V电池型，内阻高于200KΩ。

不能使用人工摇柄式兆欧表。

低压兆欧表——15V电池型，内阻高于200KΩ。

5）转速表转速表量程——0 ~ 50000 rpm6）电动机电压测量滤波器如果测量电动机侧电压，下图所示滤波器必须使用。

＜注意＞只有在测量电动机电压时才将此滤波器安装到电动机受电端子侧。

在测量完毕后必须立即将其拆除，同时请注意测量时间不能太长。

7）维修计算机用于闪存中的程序重写和故障诊断。

2-3.闪存重写工具1）MTI卡2）扁电缆（连接MTI卡和P1板）3）计算机*14）带屏蔽的USB电缆（连接MTI卡和计算机）5）RS232专用电缆（连接层站检修面板RS232口和计算机）*2[备注] *1：安装有与使用的MTI卡对应的MTS软件。

*2：本系统利用P1板上的标准CAN口和顶层的HIP装置，通过HIP上的RS-232接口和PC相连，实现维修计算机功能。

推荐使用本方式来察看电梯参数。

2-4.其它1）随机图纸控制柜内部接线图、机器接线配置图、机房土建布置图和零部件清单等。

2）文档施工报告和检验报告等。

3.上电前的准备步骤若需要站在轿顶上对控制柜进行调试操作，必须先将轿顶站操纵盒的“正常/检修”开关打到“检修”侧，并且需要用轿厢固定装置将轿厢固定在相应的检修位置以确保安全。

电梯的调试人员须具有一定资质，调试工作应在电梯的安装工作全部完毕后进行。

3-1.各部件的检查（清洁、视察和润滑）3-1-1.井道1）确认井道中的脚手架已全部拆除，井道中无任何阻拦物。

2）检查用户提供的配电板线路的接线是否正确，确认动力电源和照明电源线路严格分开，确认用户提供单独的接地线并且连接可靠。

3）检查是否有灰尘、碎渣、砂浆等粘附在曳引机周围。

特别注意检查可移动部分（曳引轮、编码器、制动器等）。

4）检查曳引机的安装是否正确。

5）确认控制屏正确安装和接线（外部接线，接插件连接），以及元器件（PCB、继电器、电路保护器等）状态良好。

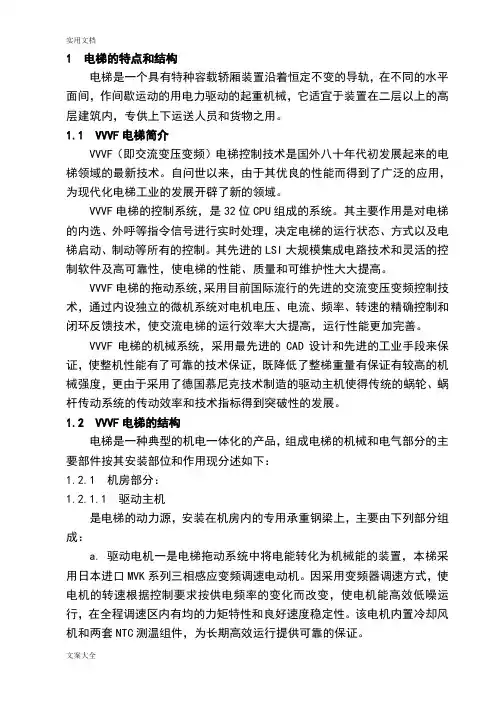

无机房电梯使用维护(保养)工艺及指导书（GYW002）苏州奥林电梯有限公司1、无机房电梯的特点和结构无机房电梯是一个装载乘客或货物的轿厢沿着固定在井道内的铅垂导轨，在不同层楼间作间隙运动的用电力驱动的起重机械，他装置在二层及以上的多层建筑物内，专供上下运送人员和货物之用。

1.1 无机房电梯简介（参阅电梯部件示意图）无机房是一种多功能模块化控制的VVVF调速电梯，可以进行多协议网络化管理，具备丰富的智能特性。

1.2 无机房电梯结构概况电梯的结构可分为机械部分和电气部分，现将组成电梯的主要部件按其安装部位的不同分别列举并说明其作用。

1.2.1机器设备无机房电梯的机器设备分三个部分：曳引机、控制柜、限速器。

其中曳引机、限速器安装在井道上部，控制柜安装在顶层层门旁侧。

1.2.1.1曳引机——是电梯的起重机构，安装在专用承重钢梁上，它主要由下列部件构成a.驱动电动机——交流永磁电动机，采用变频变压（VVVF）驱动方式，对电机进行控制，电梯启动时，逆变器使定子电源频率从极低频率开始，按控制要求上升到额定频率，使转速相应地从零平滑地上升到额定值。

电梯停站前电梯从额定频率按控制要求下降，使转速平滑地下降到零，实现电梯停层，保证电梯具有良好的舒适感。

b.制动器——是闭式电磁制动器，在电动机通电运转时松闸，失电时制动，充分保证其工作可靠性。

c.曳引轮——具有半圆形带切口的绳槽使钢丝绳与绳槽之间产生足够的曳引摩擦力。

1.2.1.2限速器它通过钢丝绳与轿厢连接，把轿厢的运动传给限速器，使限速器转动，当轿厢运动速度超过允许的安全速度时，限速器即起作用，限速器动作后的复位可以通过远程操作实现。

1.2.1.3控制柜采用32位微型计算机，用现代的微电子技术及变频技术对电梯进行电气控制。

在操纵装置的配合下，使电梯实现正确起动或停止，上行或下行，快速或慢速，达到预定的运行性能和安全性能。

当按下层站召唤按钮或轿内指令按钮时，控制系统按照原先编制设定的程序，通过输入输出接口电路将信号输入微机系统，根据电梯当时的状态确定电梯的运行，柜上装有紧急电动运行开关，上行/下行开关，对电梯实行紧急电动操作。

电梯安装与维护作业指导书第1章电梯概述 (3)1.1 电梯的定义与分类 (3)1.2 电梯的组成与工作原理 (4)1.3 电梯安全规范与标准 (4)第2章电梯安装前的准备工作 (5)2.1 施工现场勘察 (5)2.1.1 现场环境 (5)2.1.2 设备情况 (5)2.1.3 通道与运输 (5)2.1.4 施工条件 (5)2.2 施工方案制定 (5)2.2.1 施工流程 (5)2.2.2 施工方法 (5)2.2.3 施工组织设计 (5)2.2.4 安全措施 (5)2.3 施工人员培训与资质要求 (6)2.3.1 培训内容 (6)2.3.2 培训方式 (6)2.3.3 资质要求 (6)2.3.4 人员配置 (6)第3章电梯机械部分的安装 (6)3.1 机房设备安装 (6)3.1.1 设备检查 (6)3.1.2 机房布局 (6)3.1.3 设备安装 (6)3.1.4 电气接线 (7)3.2 井道设备安装 (7)3.2.1 导轨安装 (7)3.2.2 钢丝绳安装 (7)3.2.3 井道内其他设备安装 (7)3.3 轿厢与对重装置安装 (7)3.3.1 轿厢安装 (7)3.3.2 对重装置安装 (7)3.3.3 轿厢与对重装置调试 (7)第4章电梯电气部分的安装 (7)4.1 电气控制系统安装 (7)4.1.1 准备工作 (8)4.1.2 设备安装 (8)4.1.3 接线 (8)4.1.4 系统调试 (8)4.2 电气线路敷设 (8)4.2.2 线管敷设 (8)4.2.3 电气连接 (8)4.3 电梯电源与照明系统安装 (8)4.3.1 电源系统安装 (8)4.3.2 照明系统安装 (9)4.3.3 验收 (9)第5章电梯调试与验收 (9)5.1 电梯调试前的准备工作 (9)5.1.1 技术资料准备 (9)5.1.2 人员与工具准备 (9)5.1.3 现场环境检查 (9)5.1.4 电梯设备检查 (9)5.2 电梯调试方法与步骤 (9)5.2.1 电梯调试方法 (9)5.2.2 调试步骤 (9)5.3 电梯验收标准与程序 (10)5.3.1 验收标准 (10)5.3.2 验收程序 (10)第6章电梯维护保养基本要求 (10)6.1 维护保养的目的与意义 (10)6.1.1 保证电梯运行安全 (10)6.1.2 提高电梯运行效率 (10)6.1.3 降低电梯故障率 (10)6.1.4 节约电梯维修成本 (10)6.2 维护保养的基本要求 (10)6.2.1 维护保养人员要求 (10)6.2.2 维护保养工具及设备要求 (10)6.2.3 维护保养工作要求 (11)6.2.4 故障处理要求 (11)6.3 维护保养周期的确定 (11)6.3.1 日保养：每日对电梯进行一次清洁、检查、润滑等常规保养工作。

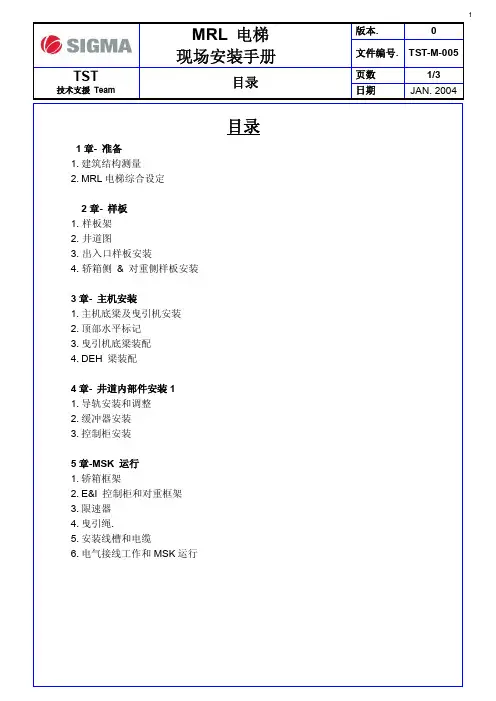

技术支援Team 目录日期JAN. 2004技术支援Team 目录日期JAN. 20046章-出入口工作1. 出入口结构2. 地坎装置3. 门套安装4. 门头安装5. 厅门6. E&I 控制柜7. Fascia plates7章-呼梯按钮和指示器1. 竖直型B/T和IND2. 显示器装配(分离型)3. 显示器装配(一体型)4. 箱式按钮和显示器装配8章- 轿箱装配1. 轿箱壁2. 轿壁装配3. 天花板装配.4. 轿箱中心调整5. 缓冲橡胶装配6. 操作盘安装7. 轿门和附加装置9章- 井道设备安装21. 限位开关2. 平层感应器和遮磁板3. 称重装置(PTM和110% 微动开关)4. 底坑防护网5. CFDS技术支援Team 目录日期JAN. 200410章-接线1. 主电源回路2. 随行电缆3. 井道电缆(呼梯按钮, 层显电缆)4. 底坑开关和照明.5. 轿箱顶11章- 慢车试运行(检修运行)1. 低速试运行(检修操作)2. 限速器测试3. 监控器4. 高速试运行附录1. E&I 控制柜2. 控制器(Si220)3. Si220的新功能4. TCD 列表5. PCB 功能6. 添加的SPEC7. SBD门机检查运行1.2. 主电源回路1.1 主电源回路图1) 3 相电源, 接地线, 照明电源线: 自建筑电源箱到E&I 控制柜2) 3 相电源, 接地线: E&I 控制柜到主CP2.3 电磁抱闸1) 主机侧P1 (3 p 插座) 到主CP BK (5p 座)2) 主机侧P2 (8 p 插座) 到主CP BS (4p 插座)2.4 旋转编码器1) 单独穿管和接线与动力电源线分开,防止电气干扰.2) 2 种R.E 电缆: 控制和营救2.5 限速器1) 限速器装置的OS 插头连接主CP 内DOM PCB 的GRS 插座 2) 限速器RTD,RRD 的插头连接到主CP 内DOM PCB 的10H . 2.6 主CP 到E&I 控制柜1) 配置 : 0.75sq*42C + 2.0sq*6C + 0.5sq*1 pair 2) 路线 : CP 到E&I 控制柜3.2 随行电缆安装1) 在轿箱底提供电缆夹, 当电梯在最底层平层时检查随行电缆最低处与地坑地面距离为 300±30mm . 图. 10-b 随行电缆图52.3 4.2) 最顶层限位开关: EVV 8C * 1 根3) 地坑照明开关: EVV 3C * 1 根4) 厅呼梯串行通信电缆5) 层显按钮( EVV * 25C*1 根)厅门, 1st地坑开关, 对讲机,消防开关, 驻停开关, DC24V电源a. 楼层数量＞16 : EVV 25C.b. 楼层数量＜,= 16 : EVV 21C.3.2 井道电缆布置图3.4呼梯 PCB (DHG PCB)1) HI1: 1#2) HI2 : 2#3) HVF : VIP 开关输入 4) HP : 驻停开关输入 5) HC2 : 2#电梯厅到站钟输出 6) HC1 : 1#电梯厅到站钟输出 7) HF2 : 2#电梯厅到站灯输出 8) HF1 : 1#电梯厅到站灯输出 9) HA : 呼梯通信线 10) HDC : 残疾下呼按钮输入 11) HUC : 残疾上呼按钮输入 12) HD : 普通下呼按钮输入 13) H U : 普通上呼按钮输入 14) 单片机: AT 89C51 导轨1) 1列呼梯2) 2列呼梯4 地坑开关和照明.4.1图. 10-j 地坑开关盒外形图4.2 安装位置1)地坑深度＜1550mm5. 轿顶 5.1接线清单1) 参照电气接线图. 电气图出厂放置在 E&I 控制柜内.(1) 平层感应器 (2) 轿内显示(3)(4) (5) 轿门开关 (CDS) 图. 10-k 地坑盒安装b. 地坑开关安装 22) 地坑深度 ＞ 1550mm(6) 门机(7) 轿箱照明/应急灯 (8) 安全钳开关(SCS)/CDFS (9) 检修灯及插座 (插座)(10)(11) 称重装置(PTM/微动开关)(12) TOCI (轿顶检修盒) (13) 风扇(14) BGM 背景音乐扬声器(15) EES(安全窗开关)如果不提供安全窗开关, 参照右图B短接P48V和EES 开关输入.TST 技术支援Team 准备工作日期JAN. 20041. 建筑物结构测量.1.1 检查表1) 各层地面表层水平2) 曳引机承重梁底部地坎及DEH梁地坎.检查曳引机与DEH梁是否能够按照参考图纸进行安装. 如果空间不够, 需要其它碎片.3) 底坑深度及防水情况根据图纸, 检查底坑深度是否足够.4) 主电源& 照明电力电缆孔.主电源的导管排列(3 相, 中间, 接地) ，顶部应准备照明.5) 通气的窗户- 通风6) 吊钩.7) 井道倾斜度确定考虑井道倾斜度作用后的实际井道平方面积8) 门厅入口和按钮.检查入口高度, 宽度,厅门按钮及指示灯位置9) 总体及移动行程10) 管的排列及从安全室至底坑的配线a. 紧急监控工具( 如果未提供SVP , 可选项)0.75mm2×10 线配b. 如果提供了SVP盘(选项)0.75mm2×16 配线c. 对讲机0.75mm2×7 单梯配线0.75mm2×9 并联梯配线d. 如果提供CCTV (可选项)0.75mm2×16 配线TST 技术支援Team 准备工作日期JAN. 2004TST 技术支援Team 准备工作日期JAN. 2004。

目 录§1 制动臂及制动闸瓦维护 (2)1.1 维护前的准备 (2)1.2 制动闸瓦组件的维护 (3)1.3 制动臂组件的维护 (5)1.4 维护后的恢复工作 (5)§2 制动臂及制动闸瓦组件更换 (9)2.1 更换前的准备 (9)2.2 制动臂组件更换 (9)2.3 制动闸瓦组件更换 (10)2.4 更换后的恢复工作 (11)§3 电磁铁更换 (12)3.1 更换前的准备 (12)3.2 拆除电磁铁 (12)3.3 更换电磁铁安装座 (13)3.4 安装新电磁铁 (14)3.5 更换后的恢复工作 (14)§4 球面座的装配与维护 (15)4.1 球面座的现场装配 (15)4.2 球面座的维护 (15)§5 工具列表 (17)§1 制动臂及制动闸瓦维护1.1 维护前的准备（1）在确认安全的情况下，按有关要求使轿厢被可靠固定并切断电源。

（2）为了保证在制动臂打开后能将弹簧长度复原到维护前的长度，应在制动臂打开前记录左、右两侧压缩弹簧的长度。

记录压缩弹簧长度时，应注意：●以制动状态下的弹簧长度为准；●左、右是指从曳引机背面（编码器侧）看进去的方向；●对于新版曳引机，应参考“压缩弹簧设置说明”（位于电磁铁上的铭牌之一）计算弹簧长度，一般情况下弹簧长度为L＝a＋9（a尺寸参照图1-1(a)所示，为安装座与弹簧接触面至制动臂台阶间的距离）；对于旧版曳引机，压缩弹簧长度L为两个安装座之间的弹簧净长度（参照图1-1(b)所示）；●当测量到的弹簧长度与“压缩弹簧设置说明”上“出厂设定”栏中记载的数据相差超过2mm时，应以“出厂设定”栏中记载的数据作为弹簧长度的复原依据，并在维护工作结束后首先确认空载状态下单臂是否能够可靠制动。

（a）（b）图1-1 弹簧长度测量说明（3）拆下制动器遮盖为了观察和调节的方便，需首先将两侧制动器遮盖拆下，操作步骤如下（参照图1-2）：● 旋松遮盖螺钉（每个遮盖3处）；● 拆下遮盖。

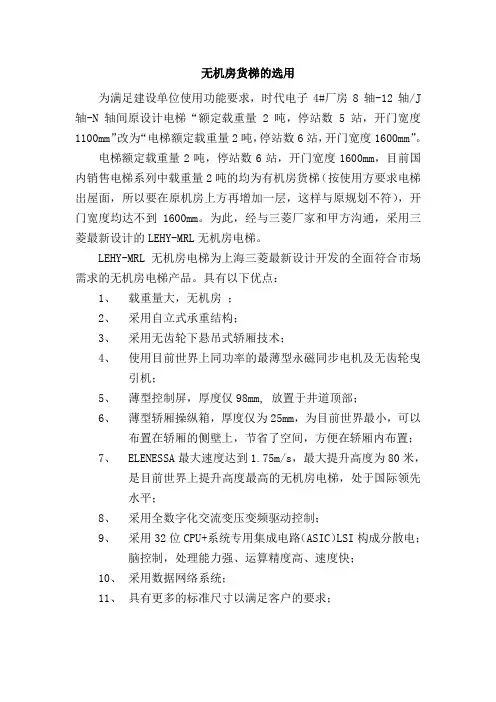

无机房货梯的选用
为满足建设单位使用功能要求，时代电子4#厂房8轴-12轴/J 轴-N轴间原设计电梯“额定载重量2吨，停站数5站，开门宽度1100mm”改为“电梯额定载重量2吨，停站数6站，开门宽度1600mm”。

电梯额定载重量2吨，停站数6站，开门宽度1600mm，目前国内销售电梯系列中载重量2吨的均为有机房货梯（按使用方要求电梯出屋面，所以要在原机房上方再增加一层，这样与原规划不符），开门宽度均达不到1600mm。

为此，经与三菱厂家和甲方沟通，采用三菱最新设计的LEHY-MRL无机房电梯。

LEHY-MRL无机房电梯为上海三菱最新设计开发的全面符合市场需求的无机房电梯产品。

具有以下优点：
1、载重量大，无机房；
2、采用自立式承重结构；
3、采用无齿轮下悬吊式轿厢技术；
4、使用目前世界上同功率的最薄型永磁同步电机及无齿轮曳
引机；
5、薄型控制屏，厚度仅98mm, 放置于井道顶部；
6、薄型轿厢操纵箱，厚度仅为25mm，为目前世界最小，可以
布置在轿厢的侧壁上，节省了空间，方便在轿厢内布置；
7、ELENESSA最大速度达到1.75m/s，最大提升高度为80米，
是目前世界上提升高度最高的无机房电梯，处于国际领先
水平；
8、采用全数字化交流变压变频驱动控制；
9、采用32位CPU+系统专用集成电路（ASIC）LSI构成分散电；
脑控制，处理能力强、运算精度高、速度快；
10、采用数据网络系统；
11、具有更多的标准尺寸以满足客户的要求；。
