(完整版)地质调查野外工作方法

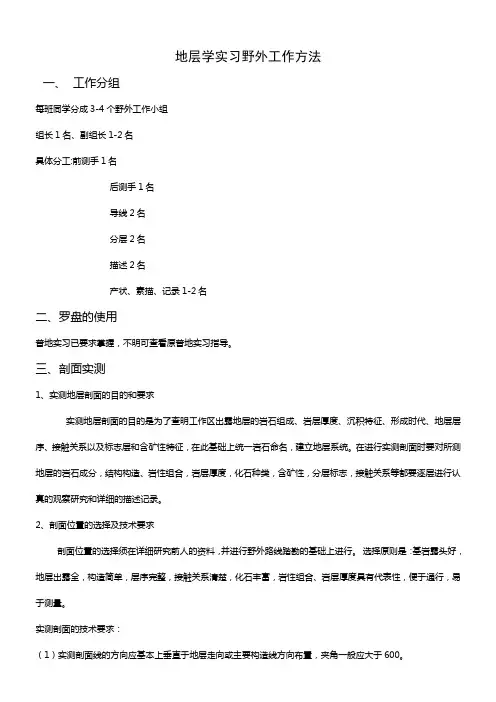

地层学实习野外工作方法一、工作分组每班同学分成3-4个野外工作小组组长1名、副组长1-2名具体分工:前测手1名后测手1名导线2名分层2名描述2名产状、素描、记录1-2名二、罗盘的使用普地实习已要求掌握，不明可查看原普地实习指导。

三、剖面实测1、实测地层剖面的目的和要求实测地层剖面的目的是为了查明工作区出露地层的岩石组成、岩层厚度、沉积特征、形成时代、地层层序、接触关系以及标志层和含矿性特征，在此基础上统一岩石命名，建立地层系统。

在进行实测剖面时要对所测地层的岩石成分，结构构造、岩性组合，岩层厚度，化石种类，含矿性，分层标志，接触关系等都要逐层进行认真的观察研究和详细的描述记录。

2、剖面位置的选择及技术要求剖面位置的选择须在详细研究前人的资料，并进行野外路线踏勘的基础上进行。

选择原则是：基岩露头好，地层出露全，构造简单，层序完整，接触关系清楚，化石丰富，岩性组合、岩层厚度具有代表性，便于通行，易于测量。

实测剖面的技术要求：（1）实测剖面线的方向应基本上垂直于地层走向或主要构造线方向布置，夹角一般应大于600。

（2）实测剖面的数量，应根据工作区内岩相建造复杂程度，厚度变化情况以及前人研究程度等因素考虑确定，一般每个地层单元及不同相带至少应有1~2条代表性剖面控制，且剖面在图幅中的分布要尽量做到合理适当。

（3）如果剖面的个别地段露头不好，或被浮土揭盖，可沿某一标志层将剖面线平移到露头较好的地段继续测量，必要时也可进行适当的人工揭露。

（4）由于基岩出露零星，区内无法测制完整剖面时，也可将剖面选择在工作区外围，或者借用邻区已有剖面进行对比。

3、实测地质剖面的一般程序和方法（1）实测剖面位置选定后，首先应对剖面进行详细踏勘。

了解岩层的一般分层厚度。

岩性组合规律，地层接触关系，标志层等，并设立标记，必要时布置槽、井探工程。

（2）根据详细踏勘的情况，制定测制剖面的工作计划，如确定比例尺、测制方法、测制顺序，人员分工，工作进度等。

野外地质调查工作流程英文回答：Field geological survey is an essential part of geological exploration, which involves collecting data and information about the geological features, structures, and resources in a specific area. The workflow of field geological survey typically consists of several steps.1. Preparatory work:Before conducting the field survey, it is necessary to make adequate preparations. This includes reviewingexisting geological maps and reports, studying relevant literature, and identifying the objectives and scope of the survey. It is also important to gather the necessary field equipment, such as geological hammers, compasses, GPS devices, and cameras.2. Reconnaissance:The first step in the field survey is reconnaissance, which involves visiting the study area to get a general understanding of the geological conditions. During this stage, I would walk or drive around the area, observe the rock outcrops, take photographs, and make preliminary notes. This helps in identifying potential locations for detailed investigations.3. Detailed investigation:Once the reconnaissance is complete, the next step isto conduct detailed investigations at selected sites. This involves mapping the geological features, collecting rock samples, and measuring structural data. For example, Iwould use a geological compass to measure the strike anddip of rock layers. I would also collect samples for laboratory analysis to determine their mineral composition and age.4. Data analysis:After collecting all the necessary data, it is important to analyze and interpret the findings. This involves studying the rock samples under a microscope, conducting chemical analyses, and comparing the results with existing geological knowledge. By doing so, I can gain insights into the geological history, formation processes, and potential mineral resources in the study area.5. Report writing:The final step in the field geological survey is to prepare a comprehensive report summarizing the findings and conclusions. The report should include detaileddescriptions of the geological features, maps, photographs, and interpretations. It should also provide recommendations for further exploration or development activities.中文回答：野外地质调查是地质勘探的重要组成部分，涉及收集特定区域的地质特征、构造和资源的数据和信息。

地质填图野外工作方法一．信手地质剖面图及路线地质图的作法(一)信手地质剖面图的作法野外地质观察往往不是一个点上的观察，而是由若干点构成一条地质路线的观察。

为了表示在这条线上的地层层序、岩性变化、地质构造、以及所出现的岩脉、矿脉的位置等，往住需要将沿途观察到的上述现象画在剖面图上，这样的剖面图就称为信手地质剖面图(图1-1)。

作法：（1）首先确定前进方向(测定方位角)，如有比较明显的地物（如公路、陡坎、小屋、大树）应予利用，并标注在图上，然后沿此方向前进，观察岩性、构造等。

(2)到了第二观察点，要目估点1至点2的水平距离和地形起伏情况，并按一定比例画在图上(勾绘地形起伏线，比例自定，但应考虑不致使剖面图过长或过短)，然后将1至2点间的地层岩性、产状，岩性界线(或地层界线)，地质构造等分别绘在该段剖面的相应位置上。

（3）再继续由点2向前进行观察，操作方法同前；如此反复，直至路线终了为止。

（4）在画信手地质剖面图时，如果观察路线在某点需改变方位，则应在图上相应的位置作出“330o”的标记。

(二) 路线地质草图的绘制以平面图的形式，将观察路线上沿途所见的地质现象(包括地层、岩性、构造面、侵入体等)按—定的比例尺绘制在导线上，就成为路线地质草图(图1－2)。

它可以直接绘在地形图上；如使用的地形图比例尺大小，也可以另在方格纸上按合适的比例尺勾绘。

方法：（1）先大致确定观察路线，在图上找到(或确定)路线的起点位置，用罗盘测定前进方向，将此方向角标定在地形图(或平面图)上，这就是1至2点的导线方向。

（2）目估l至2点的水平距离，或根据地形地貌特点确定2点的位置。

（3）沿导线方向观察地质现象，将该路线上见到的地质界线点（岩层分层界线，构造面，沉积岩与火成岩接触面等）的位置及平面延伸方向标注在路线平面图的相应位置上。

（4）加注必要的地层或岩体代号，产状符号等。

（5）按上法依次前进，将观测内容不断标绘在平面图上，直至路线终点。

第一篇野外工作方法第一章资料收集一、地形图收集矿区基本地形图（航测图）并数字化。

如果矿区已完成地质勘查工作，则可以利用其成果图件，如地形地质图、水文地质图、采掘工程布置图等。

比例尺一般1︰10000～1︰2000，可根据矿区面积、工作范围的大小确定。

二、地质资料包括地质勘查、矿井地质报告、资源/储量核实成果报告（含文字、附图、附表、附件等）。

一般情况下地质勘查、矿井地质报告、资源/储量核实成果报告应包括有矿区水工环地质勘查资料，亦应系统收集。

如果没有或未作的应对矿区水工环地质进行补充调查，在后面的有关章节中详细介绍。

三、矿山开采资料包括矿山开发利用方案、矿山开采设计方案（含文字、附图、附表、附件等）、矿山采空区分布资料及周围相邻矿井情况和位置关系。

四、土地资源应到当地县级国土资源局收集与矿区相应的土地利用现状图。

五、气象资料一般地质勘查、矿井地质报告、资源/储量核实成果报告、矿山开采设计已包括。

如无此资料可到当地气象部门收集以下气象资料：（一）降雨量１、最丰年份降雨量及其出现年份；２、最枯年份降雨量及其出现年份；３、多年平均降雨量；４、建站以来至今历年月降雨量；５、矿区工作期逐日降雨量。

（二）气温１、历年极端最高气温及其出现日期；２、历年极端最低气温及其出现日期；３、多年平均气温。

４、矿区工作期逐日平均气温。

（三）相对湿度１、历年最小相对湿度；２、多年平均相对湿度。

（四）风速１、历年最大风速；２、历年最小风速；３、多年平均风速。

第二章野外调查内容一、总体要求（一）各种野外调查工作必须真实、可靠，能反映矿区水文地质工程地质与环境地质的真实情况。

（二）根据矿区1︰10000地质、水文地质测绘有关要求，野外调查的密度不低于10点/km2。

（三）野外调查工作结束后，各种表格应分类装订成册。

提交《方案》评审同时提交野外调查表册及实际材料图（野外图件、照片等）。

（四）未经野外调查而提交的《方案》国土资源部门或评审机构不予受理或不予通过。

地质普查野外工作的主要技术方法与要求地质普查工作主要是充分收集整理查区已有基础地质资料进行综合分析研究，开展大比例尺地质测量初步查明该地区地层、构造、岩浆岩的分布特征，并以查区及外围矿化蚀变迹象为线索，进一步了解蚀变矿化特征、分布范围，开展岩石化探扫面，圈定化探异常及其分部范围，研究异常规模、强度和元素组合特征，在充分分析研究化探异常与查区地质情况对应关系后，开展物探剖面测量，寻找矿化体，针对地表矿化蚀变带或物化探异常中心开展槽探揭露，择优进行钻探验证，寻找可供进一步勘查的矿产地。

标签：地质普查野外工作主要方法技术要求0前言普查工作野外工作是实现找矿成果的基础性工作，常用的主要技术方法有：1：10000地质测量、1：10000化探岩石测量、1：10000物探激电剖面测量、槽探工程、钻探工程等。

1 1：10000地质测量1：1000实测地质剖面。

在开展1：10000地质测量前，通过踏勘选择地层出露较全面地段实测地质剖面，确定填图单位。

岩性定名采用肉眼观察与镜下鉴定相结合办法进行；岩矿鉴定标本的块体积一般不小于3cm×6cm×9cm。

地层划分：1/万填图以岩性及其组合分层填图为宜。

对标志层、成矿有利的岩层在图上的大于1毫米者应表示，小于1毫米者应扩大表示。

侵入岩：观测岩体、脉岩的分布特点、岩性及矿物组分特征、规模及产状。

注重岩体、脉岩接触带观察，分析构造与岩体、脉岩之间的关系及其成矿属性。

2 1：10000化探岩石测量2.1测网布设用1：5万地形图放大的1：1万地形图为底图，按100×40米网度，室内设计好基线和测线，测线基本垂直于构造线方向，野外作业以GPS进行首级控制，闭合差不低于一级导线，基线测量要求采用附合导线，基线绝对闭合差≤15米，每隔100米设置基线点1个，以手持GPS进行采样点定位。

2.2采样2.3编录编录内容为：线号、点号、样品袋号、采样位置、采样方法、岩石时代、岩石名称、岩石成分、矿化、蚀变等特征描述、岩石风化程度及备注。

地质调查野外工作方法
一、野外考察
1.野外考察前需做好调查准备
野外考察前一般要做详细的调查准备，比如要根据活动的内容和目的，采取有效的考察组织，预定合理的行动计划，设计调查线线路，制定活动
安排，准备调查资料等，以便现场调查的顺利进行。

2.调查团队搭建
调查团队应科学组织，充分调动工作人员的积极性和主观能动性，充
分发挥各自的技能和专长，充分发掘潜在的知识资源，利用团队合作的力量，及时发现和纠正工作中的问题和错误，从而使工作取得最佳效果。

3.调查资料搜集
野外调查应事先收集有关调查的技术资料、地质调查资料、气象资料、社会经济调查资料、现场物探资料等，以便有效地指导现场调查。

二、制定野外调查计划
1.目标定位
要清晰地认识野外调查的调查内容、对象、对象的规模和覆盖范围，
着重了解调查对象的地理位置、形态特征、历史演化、现状及发展趋势等
等信息，有效地把控调查的质量和空间、时间的安排，使调查工作更有针
对性。

2.调查线路绘制
要根据调查对象的范围和形态特征，结合实际情况，绘制调查线路，设计行走方式。

地籍调查：实地踏勘，制定技术方案地籍调查：实地踏勘，制定技术方案在审查有关资料的基础上，根据收集的控制点成果资料，了解项目用地附近的各级控制点的标石完好情况和现场通视条件，以便制定合理的勘测定界技术方案。

对于线形和大型建设项目用地还应调查了解交通和地理条件。

（一）技术方案的内容（1）用地范围、地理位置、交通条件、权属状况、地形地貌等。

（2）工作程序、时间要求、经费安排、人员配备情况。

（3）工作底图的选择、测量方法、成果要求。

（4）控制网的布设方法、测量所需仪器状况、技术依据。

（二）技术方案的编写技术方案要由工程负责人严格按照各种技术规范，特别是《建设项目用地勘测定界技术规程（试行）》的要求，会同主要参加的技术人员讨论后共同编写。

（三）技术方案的审核技术方案编写完成后，工作单位的主管领导要亲自审核方案的可行性，经与技术人员论证后批准施行。

工作底图是指土地勘测定界调查工作用图，是外业调查、转绘、面积量算、编制土地勘测定界图的基础图件。

土地勘测定界工作，从准备到外业调绘、内业转绘，都是在工作底图上进行。

（一）工作底图的选择勘测定界所用工作底图应是用地范围内的现势性较好地籍图或地形图。

工作底图的比例尺应与勘测定界图的比例尺相同，一般不小于1：201X，大型工程经有权批准该项目用地的政府国土资源管理部门批准，工作底图比例尺可不小于l：10 000.二底图、蓝晒图或计算机电子图均可作为工作底图。

工作底图一般需要三套，一套用于外业调查，一套用于外业测量，另一套用于内业编绘。

如果有相应电子图件，仅需两套图纸用于外业工作，内业编绘工作可直接在电子图件上进行。

城市批次用地的土地勘测定界工作一般用地籍图作为工作底图。

大型工程用地，例如水库库区、大型线状工程等的土地勘测定界一般用航片与地形图相结合作为工作底图。

（二）工作底图的整饰、修测和补测确定好工作底图后，应对工作底图进行整饰。

工作底图上应保留用地范围内及适当的外延区域的地籍、地形要素，对用地范围线可以用带颜色的笔进行勾勒，便于外业调查的清楚、准确。

地质勘查野外工作常用的技巧和方法笔者根据多年的地质勘查野外工作经验，整理一些地质勘查野外工作常用的技巧和方法，希望能够为大家提供一定的参考。

一、罗盘的使用方法1.罗盘的结构（1）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。

在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。

由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。

（2）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

（3）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。

（4）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。

（5）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

（6）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。

在使用前必须进行磁偏角的校正。

因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。

地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。

东偏为(+)西偏为(-)。

地球上各地的磁偏角都按期计算，公布以备查用。

若某点的磁偏角已知，则一测线的磁方位角A磁和正北方位角A的关系为A等于A磁加减磁偏角。

野外地质勘查工作方法手册内蒙古地质勘查有限责任公司野外地质勘查工作方法手册（测制地质剖面和地质填图及槽、钻探编录）编写人：王硕单位：内蒙古地质勘查有限责任公司编写日期：2012年11月第一部分地质剖面测量具体工作方法及技术要求一、目的任务详细研究地质体（地质单元）各类地质特征，包括：产出状态，时代及与周边地质体接触关系，岩性组合及其变化，各类岩石之岩石学特征、岩石化学特征、地球化学特征、含矿性等。

为开展面积性地质测量（填图）及解释“异常”提供基础地质资料。

二、分类（一）为解决基础地质问题而测制的剖面—地质剖面，包括：地层剖面、侵入岩剖面、火山岩剖面、构造剖面、第四系剖面等。

（二）为解释“异常”配合物化探剖面而测制的剖面―综合地质剖面之地质剖面。

三、位置选择和布置选择在基岩露头好、目的体发育完整、界线清晰地段，剖面线方向尽量垂直目的体走向或长轴方向。

四、测制方法以罗盘测量导线方位和坡度，以皮尺或测绳丈量斜距（结合测量已知点及地形图进行校正）。

在细致观察的基础上，认真分层、分段、取样并系统登记（剖面登记表）、详细记录（剖面记录本）和准确绘制（剖面图、柱状图）。

（一）剖面登记表：是绘制剖面图、柱状图的必备资料。

要求绘制剖面图、柱状图所需的各类要素必须齐全，包括：导线号、方位、斜距，坡度及换坡度位置、斜距，分层（段）的位置、岩性，产状及测制位置、样品及采集位置，计算岩层厚度所需其它参数等等。

（二）剖面记录本：是剖面图、柱状图的详细说明书。

除记录剖面导线号、方位、斜距，分层（段）的位置、岩性，产状及测制位置、样品及采集位置外，要详细叙述各分层（段）地质特征、岩石学特征，各地质体之间接触关系及其证据，以及剖面所见其它重要地质现象（断层、脉岩、化石、蚀变、矿化等）的描述。

（三）剖面图、柱状图：是测制剖面的成果图件。

按剖面登记表全部内容结合剖面记录本，用规定的格式（规程规范）和表示方法（图式图例）绘制成图。

有“展开法”、“投影法”两种方法，建议用“展开法”。

野外地质调查工作方法第一节地质填图的有关术语、比例尺及精度要求一、地质填图与区域地质调查有关地质填图的术语很多，许多情况下都是用不同的语词表达了同一个概念，在地质行业内叫法也不统一。

归纳起来，地质填图有区域地质填图、预查或普查地质填图和矿区地质填图（详查或勘探阶段）几种情况或基本类型。

区域地质调查（简称区调），以往有两种叫法。

一是以前苏联为代表的东欧等国（我国在计划经济时期亦如此）称区域地质测量（简称区测）【英文为Regional Geological Survey】。

二是以美国为代表的北美和西欧等国则多称区域地质填图（简称地质填图或填图）【英文为Regional Geological Mapping （Geological Mapping）】。

实际上，北美的地质填图术语在我国的使用也非常普遍，早已演化为一种区域地质调查的习惯性用语，现行的1/5万区调已演变为1/5万区域地质填图。

矿区地质填图在我国又称矿区地质测量（简称地质测量）。

根据观测点定位精度细分为正规地质测量（简称正测，是在勘查工作的详查或勘探阶段采用）和地质草测（简称草测，是在勘查工作的预查或普查阶段采用）二类（按原规范，地质测量分正侧、简测和草测三类，但在实际工作中将简测和草测统归为草测，因为其观测点定位精度是相同的）。

不同的目的和任务，以及程度和划分精度基本一致，仅在定位精度上有区别。

预查或普查阶段作草测。

除有另行规定和要求外，正测和草测的控制一般来说，详查及其以上阶段需正测，使用正测的同比例尺或更大比例尺高精度地形图，地质观测点采用全仪器（经纬仪、高精度GPS）精确定位方法所进行的矿区地质填图称为矿区正规地质测量，即正测。

使用同比例尺正测或草测地形图（包括放大或其它方法形成的低精度地形图），而地质观测点采用半仪器（罗盘）或地形定位方法所填制的矿区地质填图称为地质草测。

在目前，地质勘查单位（地质队）所进行的矿区地质测量很少为正测（国家地质勘查项目或业主要求的除外），多属地质草测类型（商业地质勘查项目）。
