灌装机功能原理设计

直线式灌装机~灌装机设备工艺原理一、灌装机概述灌装机是用于大批量灌装、充填、封口以及包装生产线中最常见、最基本的机械设备之一。

灌装机按不同的灌装目标分为液体灌装机、粉末灌装机、颗粒灌装机和气体灌装机等。

其中，液体灌装机是最常用的灌装机种类之一，适配范围很广，可以用于灌装水、饮料、酒类、药品等多种液体。

本文将重点介绍液体灌装机中最常用的一种机型——直线式灌装机，同时对其灌装机设备工艺原理进行详细说明。

二、直线式灌装机的工作原理直线式灌装机是一种全自动的灌装机设备，具有多重灌装技术（负重灌装和流量灌装），通过PLC程序控制调节，适用于各类液体的高速灌装。

其工作原理主要包括以下几个方面：1. 瓶子进入空瓶经过电传眼、传感器、气路、限位等设备进入滑道轮询，两边滑动到送料轮位置，此时瓶子将停留在送料轮上。

2. 瓶子定位瓶子停靠在送料轮上时，然后继续由星形轮进行转动，这一过程可以对定位瓶口进行处理，使其相对准确地定位到下凸点，同时也可以对瓶身进行预定。

3. 瓶子灌装当瓶子被钟形下降至实际灌装位置时，分别按照流量和负重灌装原理进行加料，加完料后瓶子进入旋盖进口位置。

4. 瓶子旋盖经过处理后的瓶子顺时针旋转180度静置，然后到达旋盖地点，通过离合器凹槽进行旋盖，并将铝箔封口在瓶口上，完成灌装工作。

三、直线式灌装机的特点和优势与其他灌装机相比，直线式灌装机有很明显的优势和特点，主要描述如下：1. 灌装速度快传统的灌装机设备通过调整全自动机械设备的往复运动来控制灌装速度，而直线式灌装机则采用一条直线式连续生产线，实现了快速高效的灌装作业。

2. 可靠性强直线式灌装机利用温控仪表控制温度、气体压力和时间来保证精度。

同时，它有先进的自动控制系统和保存品质稳定的灌装过程，能够很好地实现可靠性的控制。

3. 灌装精度高直线式灌装机使用了最欧式的负重和流量各种技术，可以通过流量/负重计实现高精度的灌装，灌装过程中误差小于±1%。

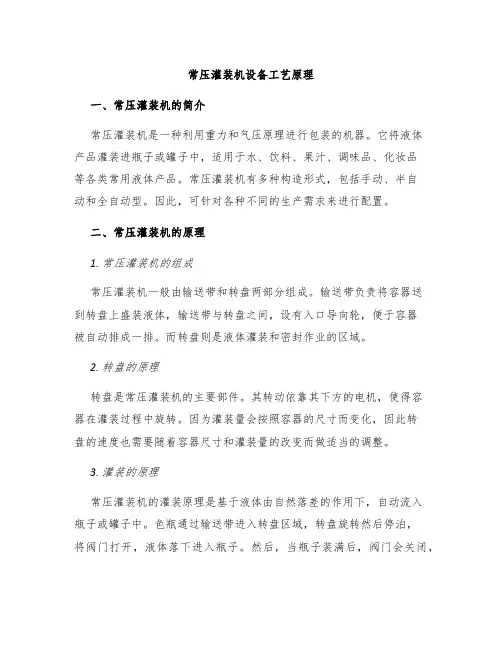

常压灌装机设备工艺原理一、常压灌装机的简介常压灌装机是一种利用重力和气压原理进行包装的机器。

它将液体产品灌装进瓶子或罐子中，适用于水、饮料、果汁、调味品、化妆品等各类常用液体产品。

常压灌装机有多种构造形式，包括手动、半自动和全自动型。

因此，可针对各种不同的生产需求来进行配置。

二、常压灌装机的原理1. 常压灌装机的组成常压灌装机一般由输送带和转盘两部分组成。

输送带负责将容器送到转盘上盛装液体，输送带与转盘之间，设有入口导向轮，便于容器被自动排成一排。

而转盘则是液体灌装和密封作业的区域。

2. 转盘的原理转盘是常压灌装机的主要部件。

其转动依靠其下方的电机，使得容器在灌装过程中旋转。

因为灌装量会按照容器的尺寸而变化，因此转盘的速度也需要随着容器尺寸和灌装量的改变而做适当的调整。

3. 灌装的原理常压灌装机的灌装原理是基于液体由自然落差的作用下，自动流入瓶子或罐子中。

色瓶通过输送带进入转盘区域，转盘旋转然后停泊，将阀门打开，液体落下进入瓶子。

然后，当瓶子装满后，阀门会关闭，转盘继续旋转。

这个过程中需要注意，每一个瓶子都需要被准确定位，并且防止溢出或漏填。

4. 密封的原理常压灌装机的密封原理是利用瓶子上方的齿轮来传达一个信号，快速使用左右加热器加热瓶子口，形成密封。

这个过程需要施加足够的力量来将瓶盖压紧，并将密封头和瓶子口套接。

在液压控制下，加热器的压力控制必须保持一定压力，以确保密封性。

三、总结综上所述，常压灌装机是一种具有高效、准确和稳定特征的多功能机器。

通过电机驱动、输送带、转盘、灌装和密封装置等构成部件的配合，工艺原理能够使得常用液体产品迅速地完成整个生产过程。

值得注意的是，不同种类的产品需要不同的灌装机配置，因此在选择常压灌装机时，应该注意产品、容器和生产要求的匹配，以避免出现生产和质量方面的问题。

全自动灌装机工作原理
全自动灌装机利用机械传动和电气控制技术，实现对液体或粉状物料的自动灌装。

工作原理如下：
1. 物料供给：将待灌装的物料装入料斗或容器中。

2. 送料：通过传送带、螺旋输送机或其他输送装置将物料从料斗或容器中输送到灌装机器的供料系统。

3. 定量灌装：根据设定的灌装量，启动灌装机的供料系统，将物料装入灌装机中的灌装嘴或灌装头。

定量方法可以通过计量杯、涡轮流量计、电子秤等实现。

4. 密封：对于液体物料，可以通过螺旋式或电磁式旋盖机进行密封；对于粉状物料，可以通过旋盖机、热封机等进行密封。

5. 检测：通过光电传感器、压力传感器、液位传感器等，对灌装过程中的物料量、密封性以及其他参数进行检测，确保灌装的准确性和质量。

6. 包装：将灌装好的产品送入包装容器，如瓶子、罐子或袋子等。

7. 清洗：清洗灌装机，以准备下一批物料的灌装。

全自动灌装机的工作原理是实现了物料的自动供给、定量灌装和包装等环节，极大提高了生产效率和产品质量，并减轻了人力劳动强度。

自动灌装机的结构和工作原理一、引言自动灌装机是一种常见的用于灌装液体或半固体物料的机械设备。

其结构复杂，包括多个部件和系统，能够实现高效的自动化灌装操作。

本文将介绍自动灌装机的结构和工作原理。

二、结构自动灌装机的结构主要由以下几个部件组成：1. 主机部分：主机是自动灌装机的核心部件，负责控制整个灌装过程的各个环节。

主机包括框架、电气系统、传动系统等子系统。

2. 灌装系统：灌装系统是自动灌装机的关键部分，用于将液体或半固体物料灌装到容器中。

灌装系统包括灌装头、灌装管、灌装阀等组成，通过控制灌装阀的开闭来控制物料的流动。

3. 供料系统：供料系统用于提供待灌装的物料。

供料系统包括储料罐、输送带、送料器等部件，可以将物料从储料罐中输送到灌装系统中。

4. 控制系统：控制系统是自动灌装机的智能部分，通过控制各个部件的动作和参数来实现自动化操作。

控制系统包括PLC控制器、触摸屏、传感器等设备，能够监测和调整灌装过程中的各种参数。

三、工作原理自动灌装机的工作原理可以概括为以下几个步骤：1. 准备工作：首先，将待灌装的物料放入储料罐中，并调整供料系统的输送速度和量，确保物料的稳定供给。

2. 灌装开始：启动自动灌装机后，控制系统开始运行。

灌装系统中的灌装头会根据预设的参数，移动到待灌装容器的上方。

同时，灌装阀打开，使物料从储料罐中流入灌装管。

3. 灌装过程：当灌装头移动到容器上方时，灌装阀关闭，停止物料的流动。

此时，灌装头会向下移动，将物料注入容器中。

根据需要，可以设置灌装的容量或时间。

4. 灌装完成：当灌装完成后，灌装头移动到容器上方，灌装阀再次打开，使残余物料流回储料罐，以免浪费。

同时，控制系统会判断是否需要进行下一次灌装，如果需要，则返回步骤2；如果不需要，则结束整个灌装过程。

四、工作特点和应用领域自动灌装机具有以下几个特点：1. 高效性：自动灌装机能够实现高速、连续的灌装操作，提高生产效率，减少人工成本。

2. 精确性：通过控制系统的精确调节，可以实现精确的灌装量控制，避免浪费和变质。

灌装机原理灌装机是一种用于灌装液体或粉状物料的自动化设备，其原理是通过一系列的机械动作和控制系统，将容器中的物料准确地灌装到目标容器中。

灌装机的原理可以分为以下几个方面来进行解析：1. 输送系统，灌装机的输送系统通常由输送带、输送管道和输送机构组成。

输送带用于将空瓶或容器送入到灌装机的工作区域，输送管道用于将物料输送到灌装机的灌装口，输送机构用于控制输送带的速度和方向。

输送系统的原理是通过机械传动和电控系统，实现空瓶和物料的准确输送和定位。

2. 灌装系统，灌装机的灌装系统通常由灌装头、灌装阀和灌装控制系统组成。

灌装头用于将物料从输送管道中灌装到目标容器中，灌装阀用于控制灌装头的开闭，灌装控制系统用于控制灌装的流量和时间。

灌装系统的原理是通过气动或液压驱动，实现物料的准确灌装和控制。

3. 控制系统，灌装机的控制系统通常由PLC控制器、触摸屏和传感器组成。

PLC控制器用于控制整个灌装机的工作流程，触摸屏用于人机交互和参数设置，传感器用于监测物料的流量、压力和位置。

控制系统的原理是通过程序控制和反馈调节，实现灌装机的自动化操作和生产过程的可控性。

4. 安全系统，灌装机的安全系统通常由安全门、急停按钮和报警器组成。

安全门用于保护操作人员不受机械伤害，急停按钮用于紧急停机，报警器用于监测设备的运行状态。

安全系统的原理是通过机械和电气联锁，实现设备和操作人员的安全防护。

总的来说，灌装机的原理是通过输送系统、灌装系统、控制系统和安全系统的协同作用，实现物料的准确灌装和生产过程的自动化控制。

在实际应用中，灌装机可以根据不同的物料特性和灌装要求，进行定制化设计和参数调整，以满足不同行业和生产线的需求。

希望本文对灌装机的原理有所帮助，谢谢阅读。

灌装机的结构和工作原理1. 灌装机的基本原理灌装机是一种用于将液体或粉末物质灌装到容器中的设备。

其基本原理是通过一系列的动作和控制，将待灌装的物质准确地注入到容器中，并确保容器密封，以保持产品的质量和安全。

2. 灌装机的结构组成灌装机通常由以下几个主要部分组成：2.1 输送系统输送系统用于将空容器从供应区域输送到灌装区域，然后将已灌装好的容器输送到下一个工序或包装区域。

输送系统通常包括传送带、滚轮或链条等设备。

2.2 容器定位系统容器定位系统用于确保容器在灌装过程中保持稳定位置。

这通常通过夹具、导向轨道或传感器等方式来实现。

2.3 灌装系统灌装系统是整个灌装机最核心的部分，它负责将待灌装物质注入到容器中。

根据不同的物质特性和要求，常见的灌装系统包括重力式、压力式、真空式和螺杆式等。

•重力式灌装系统：通过重力作用，将液体或粉末物质从储存罐中流入容器。

这种灌装方式适用于流动性较好的物质。

•压力式灌装系统：通过气压或液压的力量，将物质推入容器。

这种灌装方式适用于较稠密的物质。

•真空式灌装系统：通过在容器内部建立真空环境，使物质自动进入容器。

这种灌装方式适用于易挥发或易氧化的物质。

•螺杆式灌装系统：通过螺杆的旋转运动，将粉末物质按照一定的剂量注入容器。

这种灌装方式适用于粉末状物料。

2.4 密封系统密封系统用于确保容器在灌装完成后能够有效地密封。

常见的密封方式包括螺纹盖、压盖、热封等。

2.5 控制系统控制系统是整个灌装机的核心，它对整个工艺进行控制和调节。

控制系统通常由PLC（可编程逻辑控制器）或微处理器组成，可以实现自动化控制、参数设置和故障诊断等功能。

3. 灌装机的工作流程灌装机的工作流程通常包括以下几个步骤：3.1 容器供应空容器从供应区域进入输送系统，通过传送带或滚轮等设备将其输送到灌装区域。

3.2 容器定位容器定位系统将空容器定位到灌装位置，并确保容器的稳定性和准确定位。

3.3 灌装根据物质的特性和要求，选择相应的灌装系统进行灌装。

旋转型灌装机运动方案设计机械原理课程设计旋转型灌装机运动方案设计机械原理课程设计随着科技的进步和工业化生产的飞速发展，灌装机在食品工业、药品工业等领域扮演着越来越重要的角色。

旋转型灌装机是一种高效、精准的灌装设备，广泛应用于各个行业。

本文将介绍旋转型灌装机的运动方案设计机械原理课程设计。

一、灌装机的概念和分类灌装机是指利用机械设备对液体物质进行定量自动灌装的设备。

灌装机的发展趋势是向着更高效、更节能、更智能化方向发展。

根据灌装方式和工作原理，灌装机可以分为往复式灌装机、螺杆式灌装机、注射式灌装机、重力式灌装机、旋转式灌装机等多种类型。

旋转型灌装机是一种利用旋转运动原理进行灌装的设备，是目前广泛应用于各个行业进行高速、高精度、高效率灌装的设备。

其工作原理是利用两个旋转的圆盘来完成液体的灌装。

二、运动方案设计机械原理课程设计旨在通过理论和实践相结合的方式，熟悉和掌握机械设计的相关知识和技能，对旋转型灌装机的运动方案设计起到重要的作用。

运动方案设计可以分为以下几个部分：1. 机构设计设计机构时，需要根据灌装物的性质和生产效率等因素考虑，从而选择合适的运动方案。

通常可以采用曲轴连杆机构、摆线机构和凸轮机构等。

2. 传动系统设计传动系统是灌装机的核心部分，需要选定合适的电机和减速器，确保灌装机的运行稳定性和可靠性。

同时，还需要根据机构设计的需求，选择适合的传动方式。

3. 控制系统设计灌装机必须配备精准的流量计，这是保证灌装质量的重要保障。

同时，还需要连接到电路系统，确保灌装机的可控性，以便实现有序、自动化的运行。

4. 机械结构设计机械结构是灌装机的基础架构，其设计需要考虑灌装机的使用环境和工作状态，确保其稳定性和高效性。

三、机械原理课程设计旋转型灌装机的机械原理课程设计，是在机械原理基础上进行的灌装机的设计和制造，通过对机械原理的深入理解和应用，为灌装机的运动方案设计提供有效的理论基础。

具体来说，机械原理课程设计应该涵盖以下几个方面：1. 对机械原理的具体了解和理解，在此基础上学习和运用相关知识和技能。

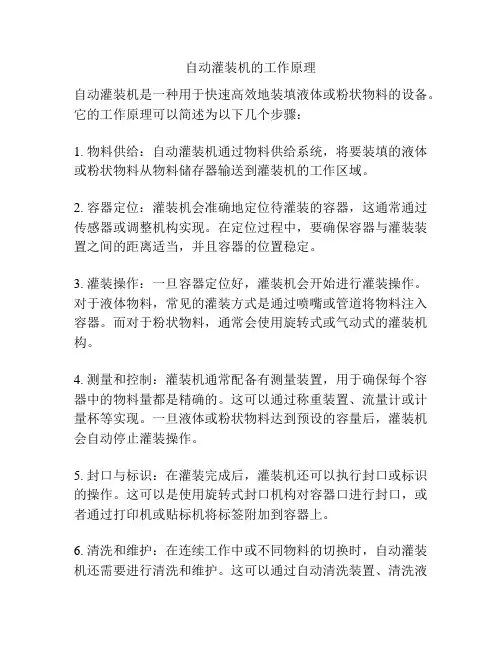

自动灌装机的工作原理
自动灌装机是一种用于快速高效地装填液体或粉状物料的设备。

它的工作原理可以简述为以下几个步骤：
1. 物料供给：自动灌装机通过物料供给系统，将要装填的液体或粉状物料从物料储存器输送到灌装机的工作区域。

2. 容器定位：灌装机会准确地定位待灌装的容器，这通常通过传感器或调整机构实现。

在定位过程中，要确保容器与灌装装置之间的距离适当，并且容器的位置稳定。

3. 灌装操作：一旦容器定位好，灌装机会开始进行灌装操作。

对于液体物料，常见的灌装方式是通过喷嘴或管道将物料注入容器。

而对于粉状物料，通常会使用旋转式或气动式的灌装机构。

4. 测量和控制：灌装机通常配备有测量装置，用于确保每个容器中的物料量都是精确的。

这可以通过称重装置、流量计或计量杯等实现。

一旦液体或粉状物料达到预设的容量后，灌装机会自动停止灌装操作。

5. 封口与标识：在灌装完成后，灌装机还可以执行封口或标识的操作。

这可以是使用旋转式封口机构对容器口进行封口，或者通过打印机或贴标机将标签附加到容器上。

6. 清洗和维护：在连续工作中或不同物料的切换时，自动灌装机还需要进行清洗和维护。

这可以通过自动清洗装置、清洗液
循环系统或拆卸清洗的方式来完成。

总体而言，自动灌装机通过精确的物料供给、容器定位、灌装操作、测量与控制等步骤，实现了快速、高效、精准地对液体或粉状物料进行装填的功能。

它在各种行业中得到广泛应用，提高了生产效率和装填准确度。

旋转灌装机机械原理课程设计一、引言旋转灌装机是一种常用于食品、饮料、化妆品等行业的包装设备，其主要功能是将液体、粉末或颗粒状物料灌装到包装容器中。

本文将围绕旋转灌装机的机械原理展开设计，并介绍其工作原理、组成部分以及关键技术要点。

二、工作原理旋转灌装机的工作原理主要包括以下几个步骤：1. 瓶子进料：通过输送装置将待灌装的空瓶送到指定位置，以便进行后续的灌装操作。

2. 灌装物料供给：将待灌装物料通过供料系统输送到灌装机的供料口，以满足灌装的需求。

3. 瓶子定位：通过定位装置将空瓶准确地定位到灌装口，确保灌装的准确性和稳定性。

4. 灌装操作：在确定好灌装量的前提下，将灌装机的灌装头与瓶口对准，在一定的时间内将物料注入瓶内。

5. 盖子供给：在灌装完成后，通过盖子供给系统将盖子送到灌装机的盖子位置。

6. 盖子封口：将盖子与瓶口对准，通过封口装置将盖子封闭，确保产品的密封性。

7. 产品出料：将灌装好的产品通过输送装置送到下一道工序或包装线。

三、组成部分旋转灌装机主要由以下几个部分组成：1. 机架：提供设备的整体结构支撑和稳定性。

2. 输送装置：用于将瓶子从进料口输送到灌装口，并将灌装好的产品送出设备。

3. 供料系统：将待灌装物料按一定的流量和压力输送到灌装机的供料口。

4. 灌装系统：包括灌装头、灌装量调节装置等，用于将物料精确地注入瓶内。

5. 定位装置：确保空瓶能够准确地定位到灌装口，避免灌装时的偏差。

6. 盖子供给系统：将盖子输送到盖子位置，以备灌装完成后的封口操作。

7. 封口装置：用于将盖子与瓶口对准，并进行封闭操作。

8. 控制系统：控制整个设备的运行和各个组件的协调工作。

四、关键技术要点1. 灌装量控制：通过灌装量调节装置，实现对灌装量的精确控制，确保每个产品的质量一致性。

2. 定位精度：定位装置应具备高精度的定位功能，以确保灌装过程中的准确性和稳定性。

3. 输送速度控制：输送装置的速度应能够与灌装机的工作速度相匹配，以实现高效稳定的生产。

旋转灌装机的机械原理1. 简介旋转灌装机是一种常用于食品、饮料、化妆品等行业的包装设备，用于将液体或粉状物质灌装到容器中。

其基本原理是通过旋转运动将容器与灌装口对准，并通过一系列机械动作完成灌装过程。

2. 基本构造旋转灌装机主要由以下几个部分组成：•供料系统：将待灌装的物料输送到灌装口。

•灌装系统：完成物料的定量灌装。

•密封系统：对容器进行密封。

•控制系统：控制整个机器的运行和各个部件的协调工作。

3. 工作原理3.1 供料系统供料系统主要由物料储存仓、输送管道和输送泵组成。

物料从储存仓中被输送泵吸取，并通过输送管道输送到灌装口。

3.2 灌装系统灌装系统主要由旋转盘、定位器、灌装头和控制阀组成。

其工作原理如下：1.旋转盘承载着容器，通过电机驱动旋转。

2.定位器用于将容器准确地定位到灌装口。

3.灌装头通过控制阀控制物料的流动，实现对容器的定量灌装。

具体的工作步骤如下：1.旋转盘将空容器从进料口取出，并通过定位器准确地将其定位到灌装口。

2.控制阀打开，物料开始流入容器。

3.当灌装量达到设定值时，控制阀关闭，停止物料的流入。

4.旋转盘将已灌装满物料的容器送出。

3.3 密封系统密封系统主要由密封头和密封机构组成。

其工作原理如下：1.密封头通过电机驱动进行上下运动。

2.当容器经过密封头时，密封头向下压紧，并通过摩擦产生热量使容器口部分熔化。

3.容器冷却后，密封头向上弹起，完成密封。

3.4 控制系统控制系统主要由PLC（可编程逻辑控制器）和触摸屏组成。

PLC负责接收和处理各个传感器信号，并根据预设程序控制各个执行部件的工作。

触摸屏用于人机交互，方便操作和监控整个机器的运行状态。

4. 特点和优势旋转灌装机具有以下特点和优势：1.高效率：通过旋转盘的连续工作，可以实现连续、高效的灌装过程。

2.灵活性：可以根据不同容器的大小和形状进行调整，适应不同规格的产品包装。

3.精确度高：通过控制阀和传感器的精确控制，可以实现对物料灌装量的精确控制。
