湿空气和焓湿图湿空气概论：在空调系统设计中，无论是工业用的，如纺织车间，计算机房，还是民用的，如办公室，商场等，要处理的对象都是空气，因此，了解空气的性质和变化规律才能使空气的调节符合设计要求，为了方便设计计算，空调行业的前辈们绘制了焓湿图（Psychrometric Chart ），它是空调系统设计中一个重要的工具，为了更好地理解空气和焓湿图，先认识一下空气的特性。
在我们生活周围的空气在空调上的定义是：干空气和水蒸气的混合物，被称为湿空气：湿空气＝干空气(g)＋水蒸气(q)为了研究和计算的方便，假设我们周围的湿空气是理想气体：就是气体分子不占有空间的质点，分子间没有相互作用力。
而湿空气中的水蒸气是处于过热状态，而数量微少，分压力很低，比容很大。
因此理想气体状态方程式也适用于湿空气：而作为理想气体，有以下性质： p = pg + pq m=mg+mq ρ=ρg+ρq ‘i = ig + iqT = Tg = Tq, V = Vg = Vqp 、pg 、 pq —分别为湿空气,、干空气（g ）、水蒸汽(q)压力，Pa ； m 、mg 、mq —分别为湿空气、干空气、水蒸汽的质量，Kg ； Rg 、 Rq —分别为干空气及水蒸汽的气体常数， Rg=287J/Kg·K ； Rq=461J/Kg·K ρ、ρg 、ρq—分别为湿空气、干空气、水蒸汽的密度，Kg/m3 ‘h 、hg 、hq—分别为湿空气、干空气、水蒸汽的焓 T 、Tg 、Tq—分别为湿空气、干空气、水蒸汽的温度 V 、Vg 、Vq—分别为湿空气、干空气、水蒸汽的体积湿空气是由干空气和水蒸汽组成，而干空气的成分变化一般不大，而且没有相变，因此比较容易处理，而水蒸汽会随环境的变化而变化，而且达到饱和状态时还会凝结出水分，因此处理比较复杂，而为了理解水蒸气对湿空气的影响，先了解下面几个概念： 大气压力（p/B ）一般定义是：以北纬45度处海平面的全年平均气压为一个标准大气压力（或物理大气压），p/B=101325Pa ，要注意的是，随着海拔的升高，大气压力不断下降，这时用标准大气压力得出的相关参数就不能再使用了，因为随着压力的下降，湿空气的密度也随着下降，因此，相同容积的湿空气经过风机后全压也会下降，见下式，这时需换算出对应值：另外，大气压力是测试出来的，因此： 绝对压力=当地大气压力+工作压力（表压），这里如果不注明，都指的是绝对压力。

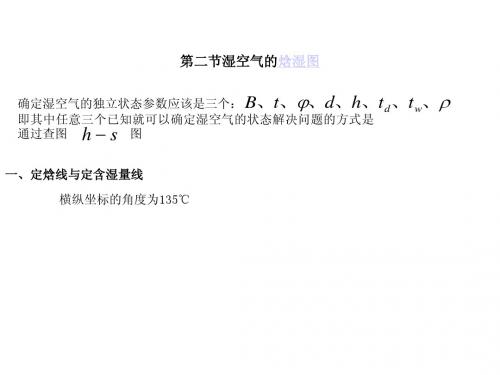

如何看懂一张焓湿图1.首先要认识：什么是焓湿图在实际工作中，很少直接使用公式来计算空气状态参数，公式所代表的空气各个参数的内在关系，通常是以二维线算图(简称线算图)的形式来表示，将计算工作转化为查图工作，以方便工程应用。
线算图有多种形式，我国普遍采用的是以焓为纵坐标、含湿量为横坐标的焓湿图，也叫h-d图。
焓湿图最基本的应用是查找参数。
此外，焓湿图还可以用于判断空气的状态、表示空气的状态变化和处理过程等焓湿图看上去比较复杂，实际上只有5种线条①45°的等焓线②垂直的等含湿量线③近似水平的等温线④弧型的等相对湿度线⑤与等焓线几乎是平行的等湿球温度线(图1－1中未显示)图1-1 焓湿图简要说明图2.关于焓湿图要注意的几点饱和空气线即相对湿度为100%的等相对湿度线，见图1-2中最右下方的弧线。
1）这条弧线通常称为“饱和线”，其上每一点都是空气的饱和状态。
2）饱和空气的一个特点就是干球温度、湿球温度、露点温度完全相等。
3）大部分焓湿图中没有画出等湿球温度线。
4）因为等湿球温度线与等焓线基本平行，故工程上近似地用等焓线代替等湿球温度线，即过某一点的等湿球温度线就是过该点的等焓线。
5）焓湿图中也没有等露点温度线。
6）等含湿量线就是等露点温度线。
因为露点温度的定义已说明含湿量相同的状态点，露点温度均相同。
3.空气干球温度、湿球温度、露点温度、含湿量和相对湿度在焓湿图上的查找方法图1.2如图1.2，空气状态点为A，沿近似水平的等温线可直接在纵坐标上读出干球温度；沿垂直的等含湿量线可直接在横坐标上读出含湿量；沿弧型的等相对湿度线直接读出相对湿度；A点沿等含湿量线向下与饱和湿度线相交于B点，在B点沿等温线得到A点的露点温度；因为等焓线几乎与等湿球温度线平行的，所以在A点沿着45°的等焓线与饱和湿度线相交于C点，在C点沿等温线得到A点的湿球温度。
4. 焓湿图的应用对于空调专业人员来说，焓湿图是一个重要的工具，无论是工程设计、系统调试，还是运行管理，都需要用到焓湿图。
请问：这张图能告诉我们哪些参数？等焓线等温线等相对湿度线等含湿量线热湿比线h =70Kj /K gt=10℃h =50K j /K gt=20℃t=30℃t=40℃h =90K j /K g100%0t=60℃0251520%40%102035d(g/kg)60%80%30Pq(100Pa)如何查询参数就是这一点含湿量13.6湿球温度21.2焓值61.9KJ/KGBAC露点温度18.6空气变化：温度上升、含湿量不变，相对湿度减小。
空气处理机组中各功能在焓湿图中的体现q2、加热主要应用功能段： 蒸汽热水电加热t100%1d2空气处理机组中各功能在焓湿图中的体现q工程实例(夏季工况）回风阀300*600负压门正压门负压门A D BC新风阀300*300混合初效段D wy e rMARK Ⅱ加湿段表冷段电加热段接线盒风机段中效段均流段Dwy e rMARK Ⅱ出风段送风口400*450Ld100%tW新风N(回风)空气处理机组中各功能在焓湿图中的体现混合点C加热后加湿表冷后送风点新风比=NC/WCoL I Ld 100%I Nξ=1260022℃t N(22℃,60%)14℃I O暖通设计中焓湿图运用q2、一次回风系统中应用设计（夏季工况）送风量G=Q/（I N - I 0 ）=3314/（46-36）=0.33kg/s=1426CMH 表冷器冷量：=G*（I N - I L ）加热量=G* （I O - I L ）回风热湿比线送风表冷加热14℃oLd100%ξ=1260022℃tN(22℃,55%)加湿。
