硫化氢腐蚀试验方法

耐硫化氢试验耐硫化氢试验是一种常见的实验方法，用于评估材料或设备在硫化氢环境下的耐受性。

硫化氢是一种具有强烈腐蚀性和毒性的气体，常见于石油、化工和其他工业领域。

在这篇文章中，我们将探讨耐硫化氢试验的目的、方法和应用。

耐硫化氢试验的目的是确定材料或设备在硫化氢环境中的耐受性。

这对于确保工业设备的安全运行至关重要。

通过进行耐硫化氢试验，我们可以评估材料的腐蚀性能、机械性能和可靠性，以便在实际应用中选择合适的材料。

耐硫化氢试验的方法通常包括暴露试验和实验室试验。

在暴露试验中，材料或设备会暴露在含有硫化氢的环境中一段时间，以模拟实际工作条件。

这可以通过将样品置于硫化氢气体中或将其暴露在含有硫化氢的液体中来实现。

在实验室试验中，我们可以使用模拟硫化氢环境的试剂来评估材料的性能。

耐硫化氢试验的应用非常广泛。

在石油和天然气行业，耐硫化氢试验用于评估管道、阀门和其他设备的耐腐蚀性能。

在化工行业，耐硫化氢试验用于评估反应器、储罐和管道的耐受性。

此外，耐硫化氢试验还可以应用于金属材料、涂层和防腐蚀涂料的研发和评估。

在进行耐硫化氢试验时，我们需要注意一些关键因素。

首先，试验条件应该尽可能接近实际工作条件，以确保评估结果的准确性。

其次，试验时间应足够长，以充分评估材料的性能。

此外，我们还应该考虑试验温度、硫化氢浓度和其他环境因素对材料性能的影响。

通过耐硫化氢试验，我们可以获得关于材料或设备在硫化氢环境中的耐受性的重要信息。

这有助于工程师和设计师选择合适的材料，并采取必要的措施来保护设备免受硫化氢腐蚀的影响。

此外，耐硫化氢试验还可以促进新材料和涂层的研发，以提高工业设备的性能和可靠性。

耐硫化氢试验是一种重要的实验方法，用于评估材料或设备在硫化氢环境下的耐受性。

通过了解耐硫化氢试验的目的、方法和应用，我们可以更好地理解其在工业领域中的重要性。

通过合理设计和选择材料，我们可以确保工业设备的安全运行，并提高其性能和可靠性。

硫化氢（H2S）的特性及来源1.硫化氢的特性硫化氢的分子量为34.08，密度为1.539mg/m3。

而且是一种无色、有臭鸡蛋味的、易燃、易爆、有毒和腐蚀性的酸性气体。

H2S在水中的溶解度很大，水溶液具有弱酸性，如在1大气压下，30℃水溶液中H2S饱和浓度大约是300mg/L，溶液的pH值约是4。

H2S不仅对人体的健康和生命安全有很大的危害性，而且它对钢材也具有强烈的腐蚀性，对石油、石化工业装备的安全运转存在很大的潜在危险。

2.石油工业中的来源油气中硫化氢的来源除了来自地层以外，滋长的硫酸盐还原菌转化地层中和化学添加剂中的硫酸盐时，也会释放出硫化氢。

3.石化工业中的来源石油加工过程中的硫化氢主要来源于含硫原油中的有机硫化物如硫醇和硫醚等，这些有机硫化物在原油加工过程进行中受热会转化分解出相应的硫化氢。

干燥的H2S对金属材料无腐蚀破坏作用，H2S只有溶解在水中才具有腐蚀性。

硫化氢腐蚀机理1.湿硫化氢环境的定义(1)国际上湿硫化氢环境的定义美国腐蚀工程师协会（NACE）的MR0175-97“油田设备抗硫化物应力开裂金属材料”标准:⑴ 酸性气体系统：气体总压≥0.4MPa，并且H2S分压≥0.0003MPa；⑵ 酸性多相系统：当处理的原油中有两相或三相介质（油、水、气）时，条件可放宽为：气相总压≥1.8MPa且H2S分压≥0.0003MPa；当气相压力≤1.8MPa且H2S分压≥0.07MPa；或气相H2S含量超过15%。

(2)国内湿硫化氢环境的定义“在同时存在水和硫化氢的环境中，当硫化氢分压大于或等于0.00035 MPa时，或在同时存在水和硫化氢的液化石油气中，当液相的硫化氢含量大于或等于10×10-6时，则称为湿硫化氢环境”。

(3)硫化氢的电离在湿硫化氢环境中，硫化氢会发生电离，使水具有酸性，硫化氢在水中的离解反应式为：H2S ＝ H+ ＋ HS－ （1）HS－ ＝ H+ ＋ S2－ （2）2.硫化氢电化学腐蚀过程阳极： Fe - 2e → Fe2+阴极： 2H+ + 2e → Had + Had → 2H → H2↑↓[H]→ 钢中扩散其中：Had - 钢表面吸附的氢原子[H] - 钢中的扩散氢阳极反应产物： Fe2＋ ＋ S2－ → FeS ↓注：钢材受到硫化氢腐蚀以后阳极的最终产物就是硫化亚铁，该产物通常是一种有缺陷的结构，它与钢铁表面的粘结力差，易脱落，易氧化，且电位较正，因而作为阴极与钢铁基体构成一个活性的微电池，对钢基体继续进行腐蚀。

抗硫化氢试验试样
抗硫化氢试验试样是在模拟高硫化氢环境条件下，测试材料或设备的耐腐蚀性能的试验样品。

这些试样通常采用金属材料制成，例如碳钢、不锈钢等，也可以是复合材料、橡胶、玻璃等非金属材料。

在试样上施加硫化氢气体，模拟出恶劣的腐蚀环境，通过观察试样在不同浓度和温度下的腐蚀情况，评估材料的耐腐蚀性能。

在抗硫化氢试验中，试样的制备是非常重要的环节。

试样表面应该光滑、平整，无划痕、气泡等缺陷，以减小试验误差。

同时，试样需要进行适当的预处理，如清洁、脱脂等，以去除表面的杂质和油污。

为了更准确地模拟实际情况，抗硫化氢试验需要严格控制试验条件，如温度、压力、气体浓度等。

试验过程中，需要定期检查试样的腐蚀情况，记录腐蚀数据，以便后续分析。

抗硫化氢试验的结果可以用来评估材料的耐腐蚀性能，为材料的选择和使用提供依据。

同时，试验结果也可以用于改进材料的制备工艺和防腐措施，提高材料的耐腐蚀性能和延长使用寿命。

Q345R（R-HIC）抗硫化氢腐蚀用Q345R(HIC）/Q345R（R-HIC）本技术条件适用于厚度8mm-130mm的在酸性环境下使用的Q345R(HIC)钢板加做SSCC 检验项目的抗硫化氢腐蚀钢板牌号用彭飞155********Q345R(R-HIC)表示。

钢板按理论重量交货化学成分：C：≤0.2%Mn：1.2%-1.35%Si：0.2%-0.6%P：≤0.015%S：≤0.004%Ca：0.0015%-0.003%O2：≤0.0025%CE：≤0.43%做抗氢诱导裂纹(HIC)试验：采用A溶液(初期PH值≤3.3)要求：CLR≤5%CTR≤1.5%CSR≤0.5%交货状态：正火。

试样状态：所有钢板应对其检验用试样进行模拟焊后热处理，模拟焊后热处理温度：610-635℃，保温时间：4-12小时，具体模拟焊后热处理制度在合同中注明。

布氏硬度：钢板应逐轧制张进行布氏硬度检验，布氏硬度值≤200HB。

超声波检验:钢板应逐张进行超声波探伤检查，探伤标准级别在合同中注明。

钢板表面质量应符合GB713-2008的规定。

附加要求（在用户提出要求并在合同中注明时才予以保证）1．模拟焊后热处理制度2．高温拉伸（双方协商）3．低温冲击（双方协商）4．钢板抗氢致裂纹（HIC）试验检验规则A．抗氢致裂纹（HIC）试验方法，试验方法任选其中之一（1）执行NACE TM0284标准，采用A溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1%。

（2）执行NACE TM0284标准，采用B溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1.5%。

（3）执行GB8650标准，三个试样平均值为：CLR≤5%；CSR≤0.5%；CTR≤1.5%；其中PH:介质酸碱度；CLR：裂纹长度百分比；CSR：裂纹敏感百分比；CTR：裂纹厚度百分比钢板抗硫化物应力腐蚀试验检验规则抗硫化物应力腐蚀试验（SSCC）试验方法执行GB4157－84标准Q345R 根据2008年9月1日实施的《GB 713-2008锅炉和压力容器用钢板》的新分类，16Mng和16MnR、19Mng合并为Q345R。

酸性环境的定义权威的酸性环境定义来自美国腐蚀工程师协会标准NACE MR0175“油田设备抗硫化物应力开裂金属材料要求标准”。

我国原石油部标准SYJ 12—85“天然气地面设施抗硫化物应力开裂金属材料要求”中，也沿用了NACE MR0175对酸性环境的定义。

一般来说，在含有水和硫化氢的天然气中，当气体中的硫化氢分压等于或大于0．000 35 MPa，称为天然气系统的酸性环境。

该酸性环境的定义是针对金属材料发生硫化物应力开裂（SSC）这种腐蚀形态来划分的。

在酸性环境的成分中，主要强调的是水、系统总压及H2S分压，而在这种溶液中，同时存在氢致开裂（HIC），电化学腐蚀（均匀腐蚀和局部腐蚀）等形态腐蚀的可能性。

应在压力容器设计中予以注意。

但在上述的酸性环境定义中，并未考虑到其他环境条件对SSC的作用，如pH值。

在欧洲联盟16号腐蚀公报“油气生产含H2S环境中碳钢和低合金钢材料要求指南”中，将pH值作为酸性环境划分的一个重要参数，见图1。

这已得到各国腐蚀界的重视和认同。

图1新的酸性环境划分图1．非酸性环境；2．过渡区；3．酸性环境酸性环境中的主要腐蚀类型及实例酸性环境中的腐蚀主要分为以下三类：1)硫化物应力开裂（SSC）。

金属材料在拉应力或残余应力和酸性环境腐蚀的联合作用下，易发生低应力且无任何预兆的突发性断裂，称作硫化物应力开裂（SSC），这是酸性环境（又称为湿硫化氢环境）中破坏性和危害性最大的一种腐蚀。

2)氢致开裂（HIC）。

酸性环境中的钢材常因腐蚀产生原子态氢, 由于H2S介质的存在，阻滞了氢原子结合生成H2分子，促进了原子氢向钢材中的扩散，在夹杂物或其他微观组织结构的不连续区域聚集成氢分子，并产生很高的压力，形成HIC（又称为阶梯形裂纹SWC）。

HIC常见于延性较好的低、中强度的管线用钢和容器用钢。

其特点：一是它可以在甚至没有拉伸应力附加的情况下发生（而SSC在一定的应力水平下才发生），也不是象SSC那样具有突发性；二是HIC表现为阶梯裂纹。

硫化氢应力腐蚀试验我跟你们说，这硫化氢应力腐蚀试验可真是一场惊心动魄的“冒险”，当然是对那些金属试件来说啦。

我刚接手这个试验的时候，心里那叫一个忐忑。

走进实验室，那股刺鼻的气味就扑面而来，我皱着眉头，捂着鼻子说：“这硫化氢的味儿可真够呛人的。

”旁边的同事笑着说：“习惯就好啦，干咱们这行，就得和这些‘怪家伙’打交道。

”我看着那些准备接受试验的金属试件，它们一个个都规规矩矩地待在特制的容器里，像是一群等待检阅的士兵。

我戴上手套，小心翼翼地把试件固定好，嘴里念叨着：“小宝贝们，可别给我出岔子啊。

”同事在一旁打趣道：“你还真把它们当宝贝啦，等会儿在硫化氢的‘折磨’下，不知道会变成啥样呢。

”当开始往容器里通入硫化氢气体的时候，我眼睛一眨不眨地盯着监测仪器，心里像揣了只小兔子，怦怦直跳。

我对同事说：“你说这些金属能扛得住吗？”同事耸耸肩说：“这得看它们的‘本事’了，有的金属可能就会被腐蚀得千疮百孔，有的说不定还能顽强抵抗。

”随着试验的进行，我发现有个试件表面开始出现了一些细微的变化，隐隐约约有小坑出现。

我着急地说：“哎呀，这个好像有点不妙啊。

”同事过来看了看说：“这才刚开始呢，说不定后面会更严重。

”我不禁担心起来，要是这些试件都被腐蚀坏了，那我们这试验可就白做了，而且还得重新找原因，调整方案，那可麻烦大了。

在试验过程中，我们还得不断调整各种参数，比如硫化氢的浓度、温度、压力等等。

我一边调整一边抱怨：“这试验也太折腾人了，这么多参数要管。

”同事安慰我说：“这就是试验的严谨性嘛，每个参数都可能影响最终的结果。

”有一次，我不小心把硫化氢的浓度调得稍微高了一点，我吓得大叫：“完了完了，我是不是搞砸了？”同事赶紧过来说：“别慌，先看看情况，说不定还能补救。

”我们赶紧密切观察试件的反应，好在并没有造成太大的影响，我这才松了口气，拍着胸脯说：“吓死我了，这试验简直就是在走钢丝啊。

”经过漫长的试验时间，终于到了检查结果的时候。

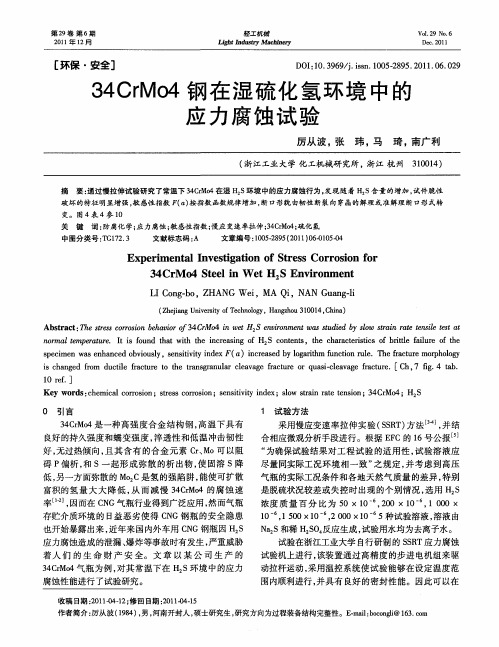

金属在h2s环境中抗硫化应力开裂和应力开裂及应力腐蚀开裂的试验方法全文共四篇示例，供读者参考第一篇示例：金属在H2S环境中的抗硫化应力开裂和应力开裂以及应力腐蚀开裂是工程材料研究中一个重要的课题。

随着工业发展的进步，金属在硫化氢环境下遇到的腐蚀问题越来越严重，因此对金属的抗硫化能力进行有效评估和研究显得尤为重要。

本文将重点介绍金属在H2S环境中抗硫化应力开裂和应力开裂以及应力腐蚀开裂的试验方法。

一、抗硫化应力开裂试验方法1.慢应变速率拉伸试验（SSRT）慢应变速率拉伸试验是一种常用的用于评估金属抗硫化应力开裂能力的试验方法。

在试验中，将金属样品置于硫化氢环境中，通过施加不同应变速率的拉伸载荷来评估金属的应力开裂敏感性。

通过观察试验样品的断口形貌，可以判断金属在H2S环境中的抗硫化应力开裂能力。

2.冲击试验（Charpy V-notch Impact Test）Charpy V-notch冲击试验是一种常用的测试金属在低温下的韧性能力的方法，也可以用于评估金属在H2S环境中的抗硫化应力开裂能力。

通过在冲击试验中引入硫化氢气体，可以模拟实际工作环境下的应力开裂情况，进一步评估金属的性能。

2.环境应力开裂试验（Environmental Stress Cracking Test）2.断裂力学分析（Fracture Mechanics Analysis）断裂力学分析是一种常用的方法，用于评估金属在应力腐蚀开裂条件下的裂纹扩展行为。

通过对金属样品的裂纹形貌和裂纹扩展速率等参数进行分析，可以评估金属在应力腐蚀开裂条件下的裂纹扩展机制和发展规律。

第二篇示例：金属在H2S环境中抗硫化应力开裂和应力开裂及应力腐蚀开裂是材料科学和工程领域一个重要而复杂的问题。

H2S是一种常见的硫化氢气体，常常存在于石油、天然气等工业生产中。

金属材料在H2S环境中受到应力作用时容易发生各种腐蚀和开裂现象，这对于工程结构的安全性和可靠性都提出了严峻的挑战。

浅论油气田开发中硫化氢对钢材的腐蚀及对策摘要本文从材料因素和使用环境因素分析了油气田开发中硫化氢对钢材的腐蚀问题．提出了在实践中钢材从选择材料及其热处理方法、合理选择工艺及设计思路和其它方法防止预防对策进行探讨，以期对油气田生产、科研中对刚才的选择有所参考。

关键词钢材硫化氢防腐蚀对策油气田生产中起腐蚀作用的主要是盐水、硫化氢、二氧化碳和有机酸。

在各种腐蚀介质中硫化氢的腐蚀最为严重，它是造成材料快速破裂的主要原因之一。

本文试从钢材硫化氯腐蚀的因素进行分析并对预防对策进行探讨，以期对油气田生产、科研中对钢材的选择有所参考。

1 钢材硫化氢腐蚀的因素分析1.1材料因素在油气田开发、使用过程中发生的腐蚀类型里面，以硫化氢腐蚀时材料因素的影响较大，材料因素主要有材料的显微组织、机械性能指标及合金元素等。

l.1.1 材料的机械性能指标一般认为，强度越高的钢材对腐蚀的敏感性越大。

在含硫化物的介质中，屈服点高于630Mpa的钢管由介质引起的性质改变会突然发生破裂，随着拉伸性能的增加，即使硫化氢含量减少到极小的数量，也会引起突然破坏。

在很大的应力作用下，只需有低达千万分之一的硫化氢就足以使抗拉强度为1050Mpa的钢管产生脆性破坏。

同样，在没有一点硫化氢存在的情况下，当二氧化碳的分压力为0．21kg／mm2时，也可以引起脆性状态而使钢材破坏，因此材料强度的提高对硫化物应力腐蚀的敏感性越高，材料的断裂大都出现在硬度大于HRC22(当于HB200)的情况下，因此通常HRC22可能作为判定钻柱材料是否适合于含硫油气井钻探的标准。

1.1.2 材料的显微组织材料的性能是由它内部的组织和相结构决定的。

有些科研人员认为，钢的组织比成分对在硫化物中应力腐蚀开裂的稳定性的影响要大。

组织为马氏体或铁素体的钢在高应力及高的含氢条件下对硫化物中的腐蚀开裂是高度敏感的，尤其是马氏体对硫化氢应力腐蚀开裂（以下简称SSCC）和氢致开裂非常敏感，但在其含量较少时，敏感性相对较小，随着含量的增多，敏感性增大，严重时即时加上百分之几屈服强度的应力也可能发生断裂。
