箱涵支架计算书

附件雨水箱涵支架模板设计计算书1、工程概况本项目位于昆明市五华区及翠湖片区，涉及雨水箱涵路段及箱涵结构尺寸如下：序号道路名称管道尺寸1茭菱路4m*2m;4m*1.5m2西园北路4m*2m3东风西路南段3m*2m4青云街2m*1.5m5翠湖北路 2.5m*1.7m6翠湖南路2m*1.4m7翠湖西路 2.5m*1.7m/1.8m*1.7m2、计算依据：1、《建筑施工扣件式钢管脚手架安全技术标准》T/CECS699-20202、《建筑施工脚手架安全技术统一标准》GB51210-20163、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－20114、《建筑施工模板安全技术规范》JGJ162-20085、《混凝土结构设计规范》GB50010-20106、《建筑结构荷载规范》GB50009-20127、《钢结构设计标准》GB50017-20173、设计计算说明及技术参数3.1、设计计算说明本支架模板体系设计适用于五华区排水管网清污分流及综合管廊配套工程（第一标段）所有雨水箱涵，按照最不利工况组合进行结构设计。

根据本工程箱涵尺寸确定以茭菱路及西园北路4m*2m雨水箱涵作为结构设计的标准断面。

各类型雨水箱涵及结构尺寸如下：3.2参数信息3.2.1支架参数计算支架形式为满布扣件式钢管脚手架，搭设最大高度为2米，立杆采用单立管。

搭设尺寸为：立杆纵距l a =0.9米（轴向），立杆横距l b =1米（横向），立杆步距h=1.2米，钢管上设U 形托支撑，下设垫木。

采用的钢管类型为Φ48.3×3.6（根据市场实际情况计算按壁厚2.8，余同）。

木楞（次梁）采用10cm ×5cm 的A-3型松木（针叶林），间距0.9m ；主梁采用双钢管,间距1m 。

模板采用1.5cm 覆面木胶合板，拉杆采用M14螺杆采用竖向0.5m ，纵向0.8m 布局。

具体布置如下：3.2.2工程属性3.2.3荷载设计注：脚手架位于基坑内，风荷载忽略不计。

涵洞模板支架计算（一）、箱涵侧模板承受水平推力1、新浇混凝土对箱涵侧模板的最大水平压力计算（1）箱涵最大浇筑高度：3+0.34-0.5=2.84m（2）箱涵每段第二次浇筑工程量（混凝土）：（4.14×0.34+2.5×0.32×2+0.052×2）×24=53.1m3（3）箱涵采用商品混凝土浇筑，其浇筑能力20m3/h，考虑53.1÷20≈3h浇筑完成。

故浇筑速度：2.84÷3=0.9m/h(4)由于在冬季施工，地区按5℃气温考虑。

（5）新浇混凝土对箱涵侧模板的最大水平压力根据《路桥施工计算手册》当混凝土浇筑速度在6m/h以下时作用于侧面模板的最大压力P m按下式计算：P1=K×γ×h当v/T≤0.035时：h=0.22+24.9v/T当v/T >0.035时：h=1.53+3.8v/T式中：P 1—新浇混凝土对侧面模板的最大压力，kPa ； h —有效压头高度，m ；T —混凝土入模时的温度，℃m ；K —外加剂影响修正系数，不加时，K =1；掺缓凝外加剂时，K =1.2 v —混凝土的浇筑速度，m/h ； r —钢筋混凝土容重，取25KN/m 3当0.9/5=0.18＞0.035时，新浇混凝土有效压头高度h=1.53+3.8×0.18=2.21（m ）故P 1=1.2×25×2.21=66.3kPa2、采用插入式振捣器振捣混凝土，其侧面模板的水平压力取P 2=4.0kPa3、箱涵侧模板承受水平推力P =P 1+P 2=66.3+4=70.3kPa （二）墙体模板计算墙体外模板均采用1.2×2.4m 竹胶板，横向、竖向肋板采用10×10cm 方木，墙体两侧模板采用对拉杆固定。

1.横向肋板间距计算：根据《路桥施工计算手册》当墙侧采用木模板时支撑在楞上一般按三跨连续梁计算，按强度和刚度要求确定：取1m 宽的模板，则作用于模板上的线荷载： q=70.3×1=70.3KN/m①按强度要求时的横肋间距：式中：l —横肋间距，mmh —竹胶板厚度，20mm ； b —侧板宽度，取1000mm ； q —作用在模板上的侧压力，N/mm ； ②按刚度要求时的横肋间距：mmq b h l 3513.7010002065.465.4=⨯⨯==取两者式中：l —横肋间距，mmh —竹胶板厚度，20mm ； b —侧板宽度，取1000mm ；q —作用在模板上的侧压力，N/mm ； 两者取较小值，l=323mm ，用320mm 。

箱涵模板支架计算书目录一、计算依据 (2)二、支架总体布置 (2)三、荷载计算 (3)四、结构验算 (2)五、侧模板检算 (7)六、地基检算 (11)《建筑施工模板安全技术规范》 JGJ162—2008《钢结构设计规范》 GB 50017—2003《木结构设计规范》 GB 50005—2003《建筑施工碗扣式钢管脚手架安全技术规范》 JGJ166-2016鹤山市滨江路工程两阶段施工图设计（修编稿）二、支架总体布置本涵洞为钢筋混凝土箱涵，内空尺寸为4*6m，两边侧墙厚度50cm，顶板、底板厚度60cm，侧墙顶板采用满堂支架法现浇施工，支架采用普通碗扣式满堂支架，碗扣式支架间距为90×90cm，横杆步距为120cm，横向每3排立杆设一道剪刀撑，剪刀撑与地面成45°～60°角，搭接长度不小于1m，且不少于两个转角扣件。

支架顶端设置顶托，顶托上按照支架纵向间距设置两根Φ48mm、壁厚3.5mm钢管作为横梁，横梁上布置10×10cm方木作为纵梁，纵梁横向方木中心间距30cm。

顶模板和边墙模板采用竹胶板，长2.44m，宽1.22m，厚20mm。

模板支架示意图如下：图1 模板支架示意图1、荷载组合(1) 模板及支架自重标准值G 1k =0.5 kN/m 2(2) 新浇筑混凝土自重标准值G 2k ，混凝土容重取26 kN/m 3 (3) 钢筋自重标准值G 3k =1.5kN/m 2(4) 新浇筑混凝土对侧面模板的压力标准值G 4k (5) 施工人员和施工设备荷载标准值Q 1k =2.5 kN/m 2 (6) 振捣混凝土时产生的荷载标准值Q 2k水平模板取2 kN/m 2；垂直模板取4 kN/m 2(7) 倾倒混凝土时产生的水平荷载标准值Q 3k =2 kN/m 2 顶板模板以及支架等计算强度用(1)+(2)+(3)+(6)组合，荷载选用设计值； 刚度用(1)+(2)+(3)组合，荷载选用标准值。

第九章计算书及相关说明一计算说明本模板支架工程在箱涵结构底板施工完成的前提下进行，支架立杆直接支承在框架结构钢筋混凝土底板上，不需检算立杆地基承载力。

1、材料的物理力学性能指标材料的物理力学性能指标详见“第9页材料的力学性能指标”。

2、计算依据《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)；《建筑施工模板安全技术规范》(JGJ162-2008)。

二箱梁顶板荷载分析计算1、荷载计算模板及模板支撑架荷载Q1：1.1、内模（包括支撑架）：取q1－1=1.0KN/m2；1.2、侧模：取q1－2=0.8KN/m2；1.3、底模：取q1－3=0.6KN/ m2；1.4、碗扣脚手架荷载：按支架搭设高度8.2米计算（含剪刀撑）q1=3.0KN/m2。

－4(2)箱梁混凝土荷载Q2：2暗梁处荷载Q2暗=1×1×1.7×2.4×1.12×10=45.6kN/m2（取底板跨中处荷载Q2中=1×1×（0.22+0.4）×2.4×1.12×10=16.6kN/m最厚处）(3)施工荷载Q3：施工人员及设备荷载取q3-1=1.0KN/m2。

查《建筑施工碗口式钢管脚手架安全技术规范》4.2.5条取值水平模板的砼振捣荷载，取q3-2=2 KN/m2，查《建筑施工碗口式钢管脚手架安全技术规范》4.2.5条取值。

(4) 水平模板的混凝土振捣荷载，取q4=2 KN/m2、立杆受力计算单肢立杆轴向力：计算公式：N＝（1.2Q1 + 1.4Q 活）×Lx×Ly+1.2×Q2×Lx×Ly式中：Lx、Ly ——单肢立杆纵向及横向间距。

Q1——模板支撑架自重标准值Q活——施工活荷载标准值Q2——新浇筑混凝土和钢筋荷载标准值(1)在跨端暗梁断面位置，最大分布荷载：N＝（1.2Q1 +1.4Q活）×Lx×Ly +1.2 ×Q2×Lx×Ly=[1.2×3.6+1.4×3] ×0.6×0.6+1.2×45.6×0.6×0.6=22.8KNLx、Ly ——单肢立杆纵向及横向间距，立杆分布纵向0.6m，横向0.6m，立杆步距1.2m ，则单根立杆受力：N=22.8KN<[N]=40 KN（步距1.2m ）(2)跨中底板位置立杆计算：N＝（1.2Q1 +1.4Q活）×Lx×Ly+1.2 Q2×Lx×Ly=[1.2(q1-1+q1-2+q1-3+q1-4)+1.4q活] ×Lx×Ly +1.2×q2×Lx×Ly=[1.2×5.4+1.4×3] ×0.9×0.9+1.2×16.6×0.9×0.9=24.8KNLx、Ly ——单肢立杆纵向及横向间距，立杆分布纵向0.9m，横向0.9m，立杆步距)1.2m.则单根立杆受力：N=24.8KN<[N]=30 KN （1.2m步距）2、地基承载力验算地基处理采用10cmC20混凝土加30㎝3：7灰土，上垫10×10㎝方木，根据力的扩散原则，计算人工回填重型压实土层荷载。

箱涵模板支架施工方案一、工程简介该箱涵中心里程为K9+970。

涵洞长46.34m，孔数及孔径1X6，与线路方向交角90度。

该涵洞洞身采用钢筋砼，墙身高5.6m，宽7.6m，净空4m。

二、支架布置采用Φ48、壁厚3.5mm扣件式钢管支架，立杆纵向间距0.8m，横向间距0.6m，步距1.45m。

立杆顶托上设纵向双排Φ48钢管，计算跨距为0.8m，钢管上为5×7cm小方木，计算跨径为0.6m，方木上铺12mm厚竹胶板。

钢管布置横断面示意图注：图示单位尺寸均以计钢管布置纵断面示意图注：图示单位均以计2三、支架检算1. 荷载组合砼自重：q 1=0.8×0.6×0.8×2.6t/m 3³=0.998.t=9.78KN模 板：q 2=0.8×0.6×30kg/㎡=0.14KN人员、机具q 3=0.8×0.6×1.0KN=0.48KN倾倒砼、振捣砼产生的荷载q 4=0.8×0.6×4KN=1.92KN2. 单肢立杆轴向力N=1.2（q 1+ q 2）+1.4（q 2+ q 4）=1.2×(9.78+0.14)+1.4×(0.48+1.92)=15.264KN ＜【N 】=27.2KN ，满足要求3. 支架立杆稳定性检算Φ48mm 、壁厚 3.5mm 钢管截面面积A=489mm 2，回转半径i=1/4d 122d +=1/4414822+=15.8mm 长细比L/i=1800/15.8=114，查《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）得钢管轴心受压构件稳定系数φ=0.489，立杆承受应力为：N/ΦA=11500÷0.489÷489=48.1MPa ＜【σ】=205MPa 满足要求。

4. 顶托上双排钢管检算采用Φ48mm ，δ=3.5mm 钢管惯性矩I=121900mm 4，截面模量W=5080 mm 3支架受力16.46N/㎡，q=16.46×0.6=9.876KN/m按简支梁计算，简图如下：q=（KN/m）M=1/8ql2=0.125×9.876×0.82=0.79KN*m按强度计算：σ=M/W=790000÷2÷5080=77.756MPa＜【σ】=205MPa 满足要求。

箱涵模板支架计算书一、方案选择1、通道涵施工顺序通道涵分三次浇筑，第一次浇至底板内壁以上500mm，第二次浇至顶板以下500mm，第三次浇筑剩余部分。

2、支模架选择经过分析，本通道涵施工决定采用满堂式模板支架，采用扣件式钢筋脚手架搭设。

顶板底模选用18㎜厚九层胶合板，次楞木为50×100，间距为300㎜，搁置在水平钢管ø48×3.5上，水平钢管通过直角扣件把力传给立柱ø48×3.5，立柱纵、横向间距均为500×500㎜，步距1.8m。

侧壁底模为18㎜九层胶合板，次楞木50×100，间距为200㎜，主楞采用ø48×3.5钢管，间距为400mm。

螺栓采用ø12，间距400mm。

满堂支架图如下：具体计算如下。

二、顶板底模计算顶板底模采用18mm厚胶合板，木楞采用50×100mm，间距为300mm。

按三跨连续梁计算1．荷载钢筋砼板自重：0.6×25×1.2=18KN/㎡（标准值17.85KN/㎡）模板重：0.3×1.2=0.36KN/㎡（标准值0.30 KN/㎡）人与设备荷载：2.5×1.4=3.50KN/㎡合计：q=21.9KN/㎡2．强度计算弯矩：M==0.1×21.9×0.32=0.197KN·mq: 均布荷载l：次楞木间距弯曲应力：f ==(0.197×106)/(×1000×182)=3.64 N/mm2M: 弯矩W: 模板的净截面抵抗矩，对矩截面为bh2b: 模板截面宽度，取1mh: 模板截面高度，为18mm因此f＜13.0 N/mm2 ,符合要求。

3．挠度计算W==（0.677×(17.85＋0.3)×3004）/(100×9.5×103×1000×183/12) ＜=0.216㎜＜300/400=0.75㎜,符合要求.q：均布荷载标准值E: 模板弹性模量，取9.5×103I:模板的截面惯性矩，取三、顶板下楞计算楞木采用50×100mm，间距为300，支承楞木、立柱采用ø48×3.5钢管，立柱间距为500mm。

箱涵模板支架计算书一、方案选择一、通道涵施工顺序通道涵分三次浇筑，第一次浇至底板内壁以上500mm，第二次浇至顶板以下500mm，第三次浇筑剩余部份。

2、支模架选择通过度析，本通道涵施工决定采纳满堂式模板支架，采纳扣件式钢筋脚手架搭设。

顶板底模选用18㎜厚九层胶合板，次楞木为50×100，间距为300㎜，搁置在水平钢管ø48×上，水平钢管通过直角扣件把力传给立柱ø48×，立柱纵、横向间距均为500×500㎜，步距。

侧壁底模为18㎜九层胶合板，次楞木50×100，间距为200㎜，主楞采纳ø48×钢管，间距为400mm。

螺栓采纳ø12，间距400mm。

满堂支架图如下：具体计算如下。

二、顶板底模计算顶板底模采纳18mm厚胶合板，木楞采纳50×100mm，间距为300mm。

按三跨持续梁计算1．荷载钢筋砼板自重：×25×=18KN/㎡（标准值㎡）模板重：×=㎡（标准值KN/㎡）人与设备荷载：×=㎡合计：q=㎡2．强度计算弯矩：M==××=·mq: 均布荷载l：次楞木间距弯曲应力：f ==×106)/(×1000×182)= N/mm2M: 弯矩W: 模板的净截面抗击矩，对矩截面为bh2b: 模板截面宽度，取1mh: 模板截面高度，为18mm因此f＜N/mm2 ,符合要求。

3．挠度计算W==（×＋×3004）/(100××103×1000×183/12) ＜=㎜＜300/400=㎜,符合要求.q：均布荷载标准值E: 模板弹性模量，取×103I:模板的截面惯性矩，取三、顶板下楞计算楞木采纳50×100mm，间距为300，支承楞木、立柱采纳ø48×钢管，立柱间距为500mm。

箱涵满堂支架计算一、工程概况：本项目线路东西两侧穿越规划路有两段箱涵，箱涵长为31米，宽度为4.5米，高为5.4米，箱涵墙身厚为0.5米，底板厚0.5米。

混凝土采用C35混凝土。

施工时分两段明挖现浇施工，先施工底板，墙身与顶板一块浇筑。

顶板浇注时采用搭设满堂支架施工。

二、支架结构箱涵顶板浇注采用满堂支架法施工，满堂支架采用φ48×3.2mm 的钢管，纵横向间距采用90cm,步距为1米。

顶端设置可以调节的顶托，下面设置垫块，防止应力集中。

钢管顶托焊接10[a槽钢，槽钢开口向上，在槽钢上布置φ48×3.2mm的钢管，长度为3.1m,在该横向钢管上设置间距60cm长度4.4m的φ48×3.2mm钢管，第二层钢管上平铺1.2×1.5米的钢模板，钢模板面板厚度为5mm。

三、荷载计算1、箱涵混凝土容重按照26KN/m3计算。

混凝土总重为0.5×3.5×31÷2×26=705.25KN。

单位面积荷载为26×0.5=13KN/m2。

2、模板自重:钢板自重为174kg, 单位面积荷载为174÷1.5÷1.2÷100=0.97KN/m2。

3、施工荷载按2KN/㎡计算。

4、混凝土振捣荷载按2KN/㎡计算。

5、倾倒混凝土产生的荷载按5KN/㎡计算。

6、恒载分项系数1.2，活载分项系数1.4。

四、受力计算箱涵支架受力按照均布荷载计算：恒载分项系数1.2，活载分项系数1.4。

Q=1.2×(13+0.97)+1.4×(2+2+5)=29.36KN/m 2。

1、钢模板受力计算钢模板支撑在间距为60cm 的钢管上，受力按照连续梁考虑，计算简图如下：内力图如下：x弯矩图x-5.54剪力图内力计算： 根据结构力学求解器求得，最大弯矩M=1.12KN.m最大剪力V=10.67KN钢模板受力通过面板后面的[8承受，其[8的截面抵抗矩W=25.3c m 3， σ=M/W=1.12×106/(25.3×103)=44.3MPa<[σ0]=235 MPa 满足要求。

满堂支撑架计算书一、工程概况S343改建工程A4标段工程，K59+019钢筋混凝土箱涵为排水涵，总长28.4m，分左右两孔，单孔断面尺寸为4m×3m，底板、涵身、顶板厚均为45cm，采用C30混凝土浇筑。

断面尺寸详见下图1。

注：图中标注均以cm计；图1 K59+019钢筋混凝土箱涵断面尺寸二、顶板支撑架方案综述顶板支撑架拟采用满堂支撑架，钢管采用,48×3.5mm（Q35A），步距为120cm，横距为80cm，纵距为100cm。

模板采用15mm厚木胶合板，模板支撑主梁采用10cm×10cm方木，间距80cm（无悬挑），次梁采用10cm×5cm方木，间距30cm（最大悬挑40cm）。

剪刀撑按普通型设置具体布置如下图2所示：注：图中标注均以cm计；图2-1 断面尺寸图注：图中标注均以cm计；图2-2 立面布置图三、计算依据1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 500 17-2003四、荷载施工人员及设备荷载标准值根据《建筑施工模板安全技术规范》页15取值，模板及其支架自重标准值按《建筑施工模板安全技术规范》页14取值，其中模板支拆均不考虑风荷载。

具体取值详见表1表1 荷载标准值取值表五、面板验算按《建筑施工模板安全技术规范》表A.5.2取面板抗弯强度设计值为12MPa，弹性模量为4200MPa。

根据《建筑施工模板安全技术规范》5.2.1“面板可按简支跨计算”的规定，另据实楼板面板搁置在梁侧模板上，因此按简支梁计算，取1m 单位宽度计算。

计算简图如下：截面抵抗距W＝bh2/6=1000×15×15/6＝37500mm3，截面惯性矩I＝bh3/12=1000×15×15×15/12＝281250mm41、强度验算q1=0.9max[1.2(G1k+ (G3k+G2k)×h)+1.4Q1k，1.35(G1k+ (G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(1.1+24)×0.45)+1.4×2.5，1.35×(0.1+(1.1+24)×0.45)+1.4×0.7×2.5] ×1=16.05kN/mq2＝0.9×1.35×G1K×b=0.9×1.35×0.1×1=0.122kN/mp＝0.9×1.4×0.7×Q1K=0.9×1.4×0.7×2.5＝2.205kNM max＝max[q1l2/8，q2l2/8+pl/4]=max[16.05×0.32/8，0.122×0.32/8+2.205×0.3/4]= 0.181kN·m最大应力：σ＝M max/W＝0.181×106/37500＝4.815N/mm2≤[f]＝12N/mm2满足要求！2、挠度验算取面板自重标准值为0.1KN/m2；最大自重下均布荷载：q＝(G1k+(G3k+G2k)×h)×b=(0.1+(1.1+24)×0.45)×1=11.395kN/m挠度：ν＝5ql4/(384EI)＝5×11.395×3004/(384×4200×281250)＝1.017mm≤[ν]＝l/250＝300/250＝1.2mm满足要求！六、小梁验算按《建筑施工模板安全技术规范》附录表A.3.1-3取小梁抗弯强度设计值为11MPa，抗剪强度设计值为1.8MPa，弹性模量为9000MPa。

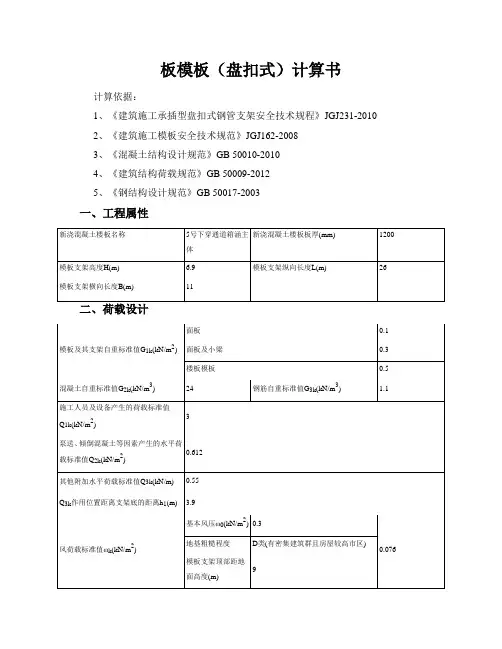

板模板（盘扣式）计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性模板设计平面图纵向剖面图横向剖面图四、面板验算W＝bh2/6=1000×18×18/6＝54000mm3，I＝bh3/12=1000×18×18×18/12＝486000mm4承载能力极限状态q1＝γ0×[1.2×(G1k+(G2k+G3k)×h)+1.4×φc×Q1k]×b=1×[1.2×(0.1+(24+1.1)×1.2)+1.4×0.9×3]×1=40.044kN/m q1静=γ0×[γG(G1k +(G2k+G3k)h)]b = 1×[1.2×(0.1+(24+1.1)×1.2)]×1=36.264kN/mq1活=γ0×(γQ×φc×Q1k)×b=1×(1.4×0.9×3)×1=3.78kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h)+γQ×φc×Q1k)×b =(1×(0.1+(24+1.1)×1.2)+1×1×3)×1＝33.22kN/m计算简图如下：1、强度验算M max＝q1l2/8＝40.044×0.12/8＝0.05kN·mσ＝M max/W＝0.05×106/54000＝0.927N/mm2≤[f]＝16.83N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×33.22×1004/(384×9350×486000)=0.01mmνmax=0.01mm≤min{100/150，10}=0.667mm满足要求！五、小梁验算101k+(G2k+G3k)×h)+1.4×φc×Q1k]×b=1×[1.2×(0.3+(24+1.1)×1.2)+1.4×0.9×3]×0.1＝4.028kN/m计算简图如下：1、强度验算M1＝q1l2/8＝4.028×1.22/8＝0.725kN·mM2＝q1L12/2=4.028×0.12/2＝0.02kN·mM max＝max[M1，M2]＝max[0.725，0.02]＝0.725kN·mσ=M max/W=0.725×106/4490=161.495N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算V1＝0.5q1L＝0.5×4.028×1.2＝2.417kNV2＝q1L1＝4.028×0.1＝0.403kNV max＝max[V1，V2]＝max[2.417，0.403]＝2.417kNτmax=2V max/A=2×2.417×1000/424＝11.401N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算q＝(γG(G1k +(G2k+G3k)×h)+γQ×φc×Q1k)×b=(1×(0.3+(24+1.1)×1.2)+1×1×3)×0.1＝3.342kN/m挠度,跨中νmax＝5qL4/(384EI)=5×3.342×12004/(384×206000×10.78×104)＝4.063mm≤[ν]＝min(L/150，10)＝min(1200/150，10)＝8mm；悬臂端νmax＝ql14/(8EI)=3.342×1004/(8×206000×10.78×104)＝0.002mm≤[ν]＝min(2×l1/150，10)＝min(2×100/150，10)＝1.333mm满足要求！六、主梁验算q1＝γ0×[1.2×(G1k+(G2k+G3k)×h)+1.4×φc×Q1k]×b=1×[1.2×(0.5+(24+1.1)×1.2)+1.4×0.9×3]×0.1＝4.052kN/mq2＝(γG(G1k +(G2k+G3k)×h)+γQ×φc×Q1k)×b=(1×(0.5+(24+1.1)×1.2)+1×1×3)×0.1＝3.362kN/m承载能力极限状态按简支梁，R max＝0.5q1L＝0.5×4.052×1.2＝2.431kN按悬臂梁，R1＝4.052×0.1＝0.405kNR＝max[R max，R1]＝2.431kN;正常使用极限状态按简支梁，R'max＝0.5q2L＝0.5×3.362×1.2＝2.017kN按悬臂梁，R'1＝q2l1=3.362×0.1＝0.336kNR'＝max[R'max，R'1]＝2.017kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=3.89×106/102000=38.135N/mm2≤[f]=205N/mm2 满足要求！3、抗剪验算主梁剪力图一(kN)τmax=V max/(8I zδ)[bh02-(b-δ)h2]=14.586×1000×[80×1402-(80-5.5)×121.82]/(8×7120000×5.5)＝21.546N/mm2≤[τ]=125N/mm2满足要求！4、挠度验算主梁变形图一(mm)跨中νmax=0.323mm≤[ν]=min{1200/150，10}=8mm悬挑段νmax＝0.123mm≤[ν]=min(2×150/150,10)=2mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=19.448kN，R2=19.448kN七、可调托座验算满足要求！八、立柱验算l01=hˊ+2ka=1500+2×0.7×450=2130mml0=ηh=1.2×1500=1800mmλ=max[l01，l0]/i=2130/20.1=105.97≤[λ]=150满足要求！2、立柱稳定性验算顶部立柱段：λ1=l01/i=2130.000/20.1=105.97查表得，φ＝0.551不考虑风荷载:N1 =Max[R1，R2]=Max[19.448，19.448]=19.448kNf＝N1/(ΦA)＝19448/(0.551×571)＝61.814N/mm2≤[f]＝205N/mm2满足要求！考虑风荷载:M w＝γ0×γQφcωk×l a×h2/10＝1×1.4×0.9×0.076×1.2×1.52/10＝0.026kN·mN1w =Max[R1,R2]+M w/l b=Max[19.448,19.448]+0.026/1.2=19.47kNf＝N1w/(φA)+ M w/W＝19470/(0.551×571)+0.026×106/7700＝65.261N/mm2≤[f]＝205N/mm2满足要求！非顶部立柱段：λ=l0/i=1800.000/20.1=89.552查表得，φ1=0.667不考虑风荷载:N =Max[R1,R2]+1×γG×q×H=Max[19.448,19.448]+1×1.2×0.15×6.9=20.69kNf=N/(φ1A)＝20.69×103/(0.667×571)=54.325N/mm2≤[σ]=205N/mm2满足要求！考虑风荷载:M w＝γ0×γQφcωk×l a×h2/10＝1×1.4×0.9×0.076×1.2×1.52/10＝0.026kN·mN w=Max[R1,R2]+1×γG×q×H+M w/l b=Max[19.448,19.448]+1×1.2×0.15×6.9+0.026/1.2=20.7 12kNf=N w/(φ1A)+M w/W＝20.712×103/(0.667×571)+0.026×106/7700=57.76N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231-2010 第6.1.4: 对长条状的独立高支模架，架体总高度与架体的宽度之比不宜大于3H/B=6.9/11=0.627≤3满足要求！十、抗倾覆验算混凝土浇筑前，倾覆力矩主要由风荷载产生，抗倾覆力矩主要由模板及支架自重产生M T=γ0×ψc×γQ(ωk L1Hh2+Q3k L1Hh1)=1×0.9×1.4×(0.076×26×6.9×3.9+0.55×26×6.9×3.9)= 551.864kN·mM R=γG(G1k+0.15H/(l a l b))L1B12/2=0.9×(0.5+0.15×6.9/(1.2×1.2))×26×112/2=1725.384kN·mM T=551.864kN·m≤M R=1725.384kN·m满足要求！混凝土浇筑时，倾覆力矩主要由泵送、倾倒混凝土等因素产生的水平荷载产生，抗倾覆力矩主要由钢筋、混凝土、模板及支架自重产生M T=γ0×ψc×γQ(Q2k L1H2+Q3k L1Hh1)=1×0.9×1.4×(0.612×26×6.92+0.55×26×6.9×3.9)=143 9.403kN·mM R=γG[(G2k+G3k)×h0+(G1k+0.15H/(l a l b))]L1B12/2=0.9×[(24+1.1)×1.2+(0.5+0.15×6.9/(1.2×1.2))]×26×112/2=44366.268kN·mM T=1439.403kN·m≤M R=44366.268kN·m满足要求！十一、立柱支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表h t 0 u m =2[(a+h 0)+(b+h 0)]=5320mm F=(0.7βh f t +0.25σpc ，m )ηu m h 0=(0.7×0.967×0.829+0.25×0)×1×5320×1180/1000=3521.462kN≥F 1=20.712kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表c c βl =(A b /A l )1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(400)×(300)/(200×100)]1/2=2.449，A ln =ab=20000mm 2F=1.35βc βl f c A ln =1.35×1×2.449×8.294×20000/1000=548.534kN≥F 1=20.712kN 满足要求！。
