胶印印刷工艺流程培训一、胶印印刷工艺概述胶印印刷是一种常见的印刷工艺，以胶印版为印刷版，通过油墨传输到印刷物表面进行印刷。
胶印印刷具有高效、高质、多彩等特点，广泛应用于报纸、杂志、宣传册、包装盒等印刷品的制作。
本文将介绍胶印印刷的工艺流程和相关注意事项。
二、胶印印刷工艺流程1. 设计与制版胶印印刷开始于设计和制版阶段。
在设计阶段，需要根据印刷品的要求确定版面设计、图案排版、颜色搭配等。
制版则是将设计好的版面转换为胶印版，通常使用光敏树脂或CTP（计算机至印刷版）技术进行制版。
2. 上版与调整上版是将制作好的胶印版装入印刷机的过程。
在印刷机上，需要对版面进行调整，包括注册（对齐）、颜色密度调整等。
通过微调印刷机上的控制装置，可以确保印刷品的质量和一致性。
3. 墨调与印刷墨调是调整印刷机上的墨液（油墨）的过程，以获取所需的颜色效果和印刷品的质量。
墨调人员需要根据设计要求和实际情况，调整墨液的稠度、颜色浓度等参数，以获得适合的印刷效果。
完成墨调后，即可开始印刷。
4. 喷粉与烘干在胶印印刷中，喷粉和烘干是为了防止印刷过程中出现粘连现象。
喷粉是在印刷过程中，在印刷图案上喷洒细粉末，以防止印刷品粘在一起。
烘干则是使用热风或紫外线照射，将印刷品中的水分蒸发，以保证印刷品的质量。
5. 后道工序胶印印刷后，还需要进行一些后道工序，包括切割、裱纸、折页等。
根据印刷品的要求，完成相应的后道加工工艺，最终得到成品。
三、注意事项1. 版面设计注意事项合理而美观的版面设计是印刷品质量的基础。
在设计版面时，需要注意以下几点： - 确定合适的字体、字号和行间距，以保证文字的清晰可读； - 控制图案和图片的尺寸，避免图案失真或过大过小； - 考虑到印刷机的印刷尺寸限制，合理设置出血和安全边距。
2. 墨调注意事项墨调是实现印刷品色彩准确、鲜艳的关键步骤。
在进行墨调时，需要注意以下几点： - 严格按照设计要求进行调色，确保色彩的一致性； - 注意墨液的质量和稀释浓度，确保墨液的流动性和粘度； - 定期检查印刷机上的墨辊和胶辊的清洁情况，避免杂质和污渍对印刷品造成影响。

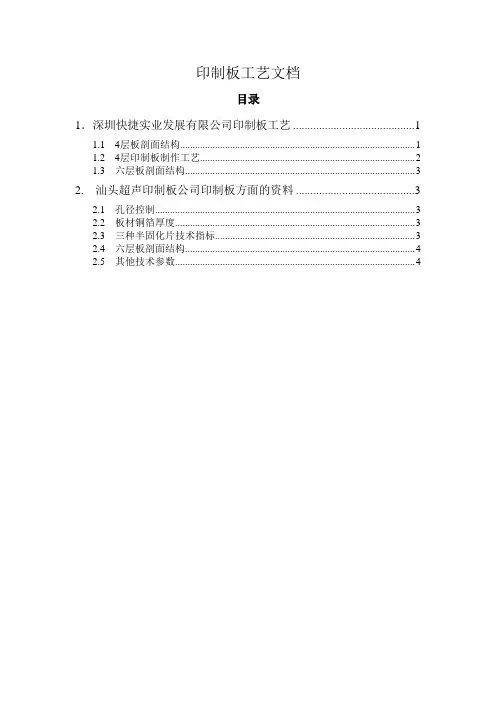

印制板工艺文档目录1．深圳快捷实业发展有限公司印制板工艺 (1)1.1 4层板剖面结构 (1)1.2 4层印制板制作工艺 (2)1.3 六层板剖面结构 (3)2. 汕头超声印制板公司印制板方面的资料 (3)2.1 孔径控制 (3)2.2 板材铜箔厚度 (3)2.3 三种半固化片技术指标 (3)2.4 六层板剖面结构 (4)2.5 其他技术参数 (4)1．深圳快捷实业发展有限公司印制板工艺1.1 4层板剖面结构该公司制多层板一般为4~16层，遵照SMOBC工艺标准。
以4层板为例来描述印制板工艺流程。
图1所示为4层板的剖面图。
一、二、三、四层为铜箔，分别为Top Elec 层、GND层、VCC层和Bottom Elec层。
GND、VCC分别位于一块双面板材的两面，中间介质层称为Laminate，一般采用FR4，介电常数为4.5。
铜箔的厚度有三种：0.5OZ（18μm），1OZ（35μm），2OZ（70μm）。
一般Top层和Bottom层选0.5OZ，VCC、GND选1.0OZ，2.0OZ较少用。
一、二两层和三、四层之间的介质为半固化片，为树脂材料，起绝缘作用，介电常数为4.5。
半固化片有三种型号：7628，2116，1080。
固化后的厚度分别为：0.175±0.018mm，0.11±0.015mm，0.066±0.013mm。
通常半固化片用两层，对于Top层来说，第一层（Prepreg1）为1080，第二层（Prepreg2）为7628，同样对于Bottom层，Prepreg3为7628，Prepreg4为1080。
为防止由于不同材料的膨胀系数不同而导致板面弯曲，如铜箔与介质材料的膨胀系数就有所不同，故对于大面积铜层VCC和GND，应保证层面的对称，以6层板为例，可放置在2、5层或3、4层。
工艺上以英制单位来控制厚度，如果是公制的，则进行转换，关系不大。
板材厚度最大为0.8mm，可选择如表1。
印刷工艺流程培训一、引言印刷是一种广泛应用于出版、包装、广告等行业的重要工艺，因此，对印刷工艺流程的深入了解和熟练掌握是每一位从事印刷相关工作人员必备的基本能力。
本文将介绍印刷工艺的基本流程和相关知识，并探讨如何进行有效的印刷工艺流程培训。
二、印刷工艺的基本流程印刷工艺通常包括设计、制版、印刷和后处理等环节，下面将分别介绍这些环节的基本流程。
1. 设计在印刷工艺中，设计起着至关重要的作用。
设计师需要根据客户要求和产品特点进行设计，确定色彩、字体、版面等要素，为后续工艺的顺利进行奠定基础。
2. 制版制版是印刷的前期准备工作，主要包括图文信息的排版、调整和处理，并制作成印刷所需的版材，如平版、凹版、凸版等。
制版质量直接影响印刷成品的质量和效果。
3. 印刷印刷是将设计好的版面信息传输到印刷材料上的过程，主要包括调节印刷设备、选用合适的油墨和纸张、控制印刷质量等环节。
印刷的质量受到多方面因素的影响，需要经验丰富的印刷操作人员进行控制。
4. 后处理印刷完成后，还需要进行后处理工作，如裁切、装订、烫金、UV等处理，以保证印刷成品的完整性和质量。
后处理工艺需要综合考虑印刷材料、设计要求和印刷方式等因素。
三、印刷工艺流程培训的重要性印刷工艺流程培训可以有效提升印刷从业人员的操作技能和专业素养，同时也有助于保障印刷成品的质量和效果，提升企业的竞争力和声誉。
以下是印刷工艺流程培训的重要性所在：1.提高工作效率：培训可以使印刷操作人员熟练掌握印刷工艺流程，加快工作速度，提高印刷效率。
2.保障印刷质量：培训可以帮助印刷从业人员正确操作印刷设备、选用适当材料并控制印刷质量，确保印刷成品满足客户要求。
3.降低成本：培训可以减少操作失误和印刷废品，提高设备利用率，降低生产成本。
4.增强团队凝聚力：培训可以加强团队合作和沟通，提升团队能力和凝聚力，为企业的可持续发展奠定基础。
四、印刷工艺流程培训的方法进行有效的印刷工艺流程培训需要选择合适的培训方法和形式，包括课堂培训、现场实操、案例分析等。
印刷工艺流程培训1. 简介印刷工艺是指将文字、图像等信息通过特定的方式印在纸张、布料或其他材料上的过程。
印刷工艺流程是指印刷作业的各个环节按照一定的顺序进行的过程。
本文档将介绍常见的印刷工艺流程，以便培训新手印刷工人或提醒老手注意流程的重要性。
2. 预印刷准备在进行任何印刷工艺之前，必须进行预印刷准备工作。
该阶段包括设计、排版和调整材料以适应印刷过程。
以下是预印刷准备的主要步骤：2.1 设计在设计阶段，确定和确定印刷品的外观、样式和布局。
设计师使用专业的设计软件，如Adobe Photoshop和Adobe Illustrator，创建印刷品原稿。
设计师还应根据客户的要求选择合适的字体、颜色和图像。
2.2 排版排版是将文字和图像放置在印刷品上，以便在印刷过程中正确呈现的过程。
排版人员使用排版软件，如Adobe InDesign，将设计师创建的原稿放置在正确的位置上。
他们还负责调整行间距、字距和字体大小，以确保印刷品的易读性。
2.3 调整材料在印刷之前，必须调整原稿以适应印刷过程。
这可能涉及到调整尺寸、颜色模式和分辨率等。
调整材料是确保印刷品最终效果符合预期的重要步骤。
3. 印刷工艺流程一旦完成预印刷准备，就可以进行实际的印刷工艺流程。
以下是一般的印刷工艺流程：3.1 制版制版是将设计师创建的原稿转移到印刷版上的过程。
传统的制版过程包括在金属版上蚀刻图像和文字。
现代制版过程大多采用数码制版，通过直接将原稿发送到数码制版机来创建印刷版。
3.2 印刷一旦制版完成，可以进行印刷。
印刷通常分为胶印和凹版两种主要方式。
在胶印过程中，墨水被转移到一个橡胶滚筒上，然后传输到纸张上。
凹版印刷使用凹槽和凸起的金属版来转移墨水。
3.3 技术处理印刷完毕后，需要进行一些技术处理以确保印刷品的质量。
这可能包括对印刷品进行涂覆、烘干、折叠和切割等。
3.4 检查和质量控制在印刷工艺结束之前，必须进行检查和质量控制。
印刷品应进行视觉检查，以确保没有错误或瑕疵。
PCB基本生产工艺培训PCB基本生产工艺包括以下几个步骤：1. 原材料准备：首先需要准备好PCB的基板材料，常见的有FR4、铝基板、陶瓷基板等。
同时还需要准备好覆铜箔、阻焊油、喷锡膏等辅助材料。
2. 印制内层：将原材料进行成品化，使其成为所需的产品。
3. 多层板压合：在多层板生产中，需要将印刷好的内层板通过高压、高温的方式进行压合成为多层板。
这个过程需要严格控制温度和压力，确保压合后的多层板质量稳定。
4. 外层线路图案制作：利用光绘工艺或相应的设备在覆铜箔表面上绘制外层线路图案，然后进行蚀刻和去膜处理。
5. 钻孔：利用钻孔机对外层线路板进行穿孔，以方便后续的元器件安装和连接。
6. 表面处理：对已经加工完成的板子进行表面处理，如喷锡、喷镍金等，以保护线路免受氧化腐蚀、提高焊接性能等。
7. 化学镀铜：将已经加工完成的板子通过化学方法进行镀铜，以弥补钻孔或线路蚀刻不足。
8. 印刷字符：对PCB板上进行印刷符号、字母和标记。
以上便是PCB基本生产工艺的一般步骤，每一步都需要操作者严格按照要求进行控制和操作，以确保PCB最终的质量和稳定性。
通过对PCB基本生产工艺的培训和学习，从业人员可以更好地理解和掌握PCB的生产过程，提高工作效率和产品质量。
PCB（Printed Circuit Board）在电子设备中的应用非常广泛，从智能手机、电脑，到各种家用电器和汽车电子系统，无一不离开PCB的支持。
因此，PCB的生产工艺对于电子制造业来说至关重要。
在这篇文章中，我们将继续探讨PCB基本生产工艺及其相关知识。
9. 喷锡膏印刷：通过喷锡膏印刷机对PCB进行喷涂，并通过模具将喷涂完的PCB进行模压，以确保喷涂质量和均匀度。
10. 表面组装：将自动贴片机、波峰焊接机等设备用于PCB的元器件表面安装，包括贴片元件、插件元件等。
11. 热固化：通过高温固化烤箱将PCB进行热固化处理，使得焊锡膏的液态焊锡转变为坚固的焊锡点。
