布洛维硬度计操作规程HBRV-187.5

布氏硬度计操作规程
《布氏硬度计操作规程》
一、装置准备
1. 硬度计应放在平稳、光线明亮的台面上。

2. 硬度计底座和游标应清洁并无损伤。

3. 刀架和游标应予垂直。

4. 试样应置在硬度计工作台上，并通常应满足试样最大厚度不超过硬度计工作台有效行程的规定。

二、试样涂油
1. 试样表面务必干净，无杂质。

2. 去除表面油质及污物，根据试样不同情况，用酒精或醋酸等在试样表面适当涂油。

三、硬度计操作
1. 调整扳手卡盘，将试样稳固夹紧在工作台上。

2. 调整压头，并观察垛口，合适的探针之前才能落下。

3. 在相互垂直的两个垛口上观察游标示数。

对于一次试验中，不应对同一试样进行两次以上的测试。

4. 对于高于工作台行程的试样，属特殊试验，需根据试验而发展之特殊规则；对于轧制粗糙表面试样，试样需要在取样区做5个以上的字样。

四、记录数据
1. 试验完毕，必须做好成绩记录，并写清楚试验试样的名称、型号、规格，及其它必要信息或附注。

2. 具有问题的数据记载或子试验的模仿必须有特别的记载。

五、清洁维护
1. 试验完毕，应该马上清理，将试样取下，移回原位置，放回正常使用，将硬度计表面和主要运动部位的油脂和灰尘擦净，不应用异火清洁。

2. 试验器机封存前，不得拆开机内部分。

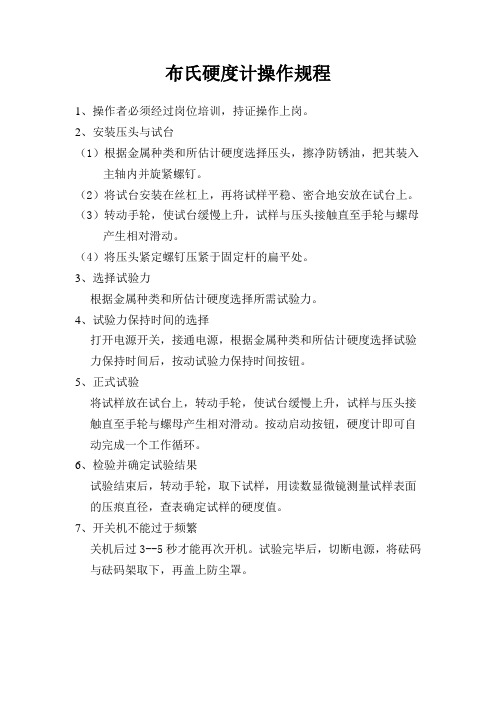

布氏硬度计操作规程
1、操作者必须经过岗位培训，持证操作上岗。

2、安装压头与试台
（1）根据金属种类和所估计硬度选择压头，擦净防锈油，把其装入主轴内并旋紧螺钉。

（2）将试台安装在丝杠上，再将试样平稳、密合地安放在试台上。

（3）转动手轮，使试台缓慢上升，试样与压头接触直至手轮与螺母产生相对滑动。

（4）将压头紧定螺钉压紧于固定杆的扁平处。

3、选择试验力
根据金属种类和所估计硬度选择所需试验力。

4、试验力保持时间的选择
打开电源开关，接通电源，根据金属种类和所估计硬度选择试验力保持时间后，按动试验力保持时间按钮。

5、正式试验
将试样放在试台上，转动手轮，使试台缓慢上升，试样与压头接触直至手轮与螺母产生相对滑动。

按动启动按钮，硬度计即可自动完成一个工作循环。

6、检验并确定试验结果
试验结束后，转动手轮，取下试样，用读数显微镜测量试样表面的压痕直径，查表确定试样的硬度值。

7、开关机不能过于频繁
关机后过3--5秒才能再次开机。

试验完毕后，切断电源，将砝码与砝码架取下，再盖上防尘罩。

（21）HBRV-187.5型布洛维硬度计操作规程HBRV-187.5型布洛维硬度计操作规程一、试验前的准备工作(1) 试样的准备;必须设法处理使其表面洁净,光滑。

(2) 试台的选择及安装;根据试样的形状及尺寸选用合适的试台。

(3) 总试验力的预选;试验力的变换务必在试验前完成。

二、洛氏硬度计的测试程序(1) 插上电源,打开电源开关,使在投影屏上能看到清晰的影象(2) 根据试验要求选用压头,使其小心安装在主轴的孔中,再拧紧紧固螺丝钉。

(3) 根据试验需要选择试验力,转动变换旋钮使所需试验力对正标记。

(4) 将手柄推向后方,再将试样放在试台上,转动手轮使试样的试面与压头接触,转动手轮,使试样继续升高,让基线与左边刻"100"接近重合。

(5) 旋转投影屏下的调整旋钮,使分划板上的刻度"100"与投影屏基线重合。

(6) 拉动手柄,使主试验力缓慢施加再试样上,屏上的刻线回行而停在一定位置。

(7) 将手柄推向后方,使主力卸除.屏上基线对准标尺的数字即为洛氏硬度值。

(8) 降下试台,取出试样。

三、布氏或维氏硬度的测试操作方法同上.但取下试验后必须用读数显微镜测量压痕的直径(布氏法)或对角线的长度(维氏法),再在表中查出硬度值。

四、维护和保养(1)硬度计必须安装在干燥的地方。

附近处应无震源，无腐腐蚀性气体(2)使用硬度计时，必须按试验法规定的测量硬度范围进行。

以免压头因使用不当而损坏。

若不能确定被测试样的硬度范围，应先采用较轻的试验力进行试验。

(3)使用用完毕应将手柄推向后方，压头使用完毕应用纱布擦拭干浄，球压头应涂上少许防锈油，以防锈蚀。

(4)硬度计的变换砝码部分，缓冲器连杆部分及支承升降部位，应加注少许润滑油，其它部位不能注入润滑油。

(5)硬度计应经常保持清洁，使用完毕应用防尘罩盖好，以免灰尘侵入机内。

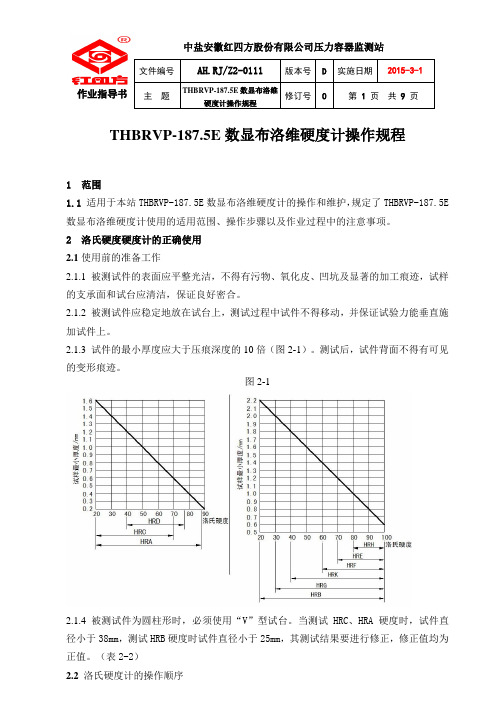

作业指导书THBRVP-187.5E数显布洛维硬度计操作规程1 范围1.1 适用于本站THBRVP-187.5E数显布洛维硬度计的操作和维护，规定了THBRVP-187.5E 数显布洛维硬度计使用的适用范围、操作步骤以及作业过程中的注意事项。

2 洛氏硬度硬度计的正确使用2.1使用前的准备工作2.1.1 被测试件的表面应平整光洁，不得有污物、氧化皮、凹坑及显著的加工痕迹，试样的支承面和试台应清洁，保证良好密合。

2.1.2 被测试件应稳定地放在试台上，测试过程中试件不得移动，并保证试验力能垂直施加试件上。

2.1.3 试件的最小厚度应大于压痕深度的10倍（图2-1）。

测试后，试件背面不得有可见的变形痕迹。

图2-12.1.4 被测试件为圆柱形时，必须使用“V”型试台。

当测试 HRC、HRA 硬度时，试件直径小于38mm，测试HRB硬度时试件直径小于25mm，其测试结果要进行修正，修正值均为正值。

（表2-2）2.2 洛氏硬度计的操作顺序作业指导书表2-22.2.1 参照（表2-1），根据不同的标尺选用压头和总试验力，变荷手轮旋至所需力值。

作业指导书表2-1洛氏硬度常用标尺为 A 、B 、C 三种2.2.2 把压头朝主轴孔中推进，贴紧支承面，将压头柄缺口平面对着螺钉，把压头止紧螺钉略拧紧，然后将被测试件置于试台上。

2.2.3 按“REVI”键，显示选项菜单。

2.2.4 按上下键，选“SCALES”光标闪烁，按“OK”键，屏幕展现布、洛、维硬度标尺的选择表。

选中你所需的标尺，按“OK”键返回到主页面。

2.2.5分别选择各硬度标尺之间的换算值、保荷时间等。

2.2.6 顺时针转动旋轮，升降螺杆上升，应使试件缓慢无冲击地与压头接触，在主页面上方出现滚动条，待滚动条填满蜂鸣器声响，即试台停止上升。

此时已施加了初试验力10kg。

（当试台上升速度过快，初试验力超出允差范围时，蜂鸣器长响，提示操作错误，应下降试台，更换测试点）。

型电动布洛维硬度计安全操作及保养规程1. 引言型电动布洛维硬度计是一种常用的硬度测试仪器，在材料科学、制造业、研发实验室等领域广泛应用。

为了保障使用人员的人身安全和仪器的正常运行，本文档旨在提供型电动布洛维硬度计的安全操作及保养规程。

2. 仪器安全操作规程在使用型电动布洛维硬度计之前，请阅读以下操作规程以确保安全操作：2.1 电源操作•使用合适的电源电压，按照操作手册中的要求连接电源，并确保接地良好。

•在插拔电源时，务必确保手部干燥并断开电源。

2.2 机械操作•使用正确的硬度计夹具或固定装置来固定被测样品，确保样品不会移动或脱落。

•在加载和卸载样品时，谨慎操作以避免手部受伤。

•确保所有的机械部件都处于正常工作状态，如发现异常应及时维修或更换。

2.3 操作环境•在使用时，保持实验室或操作区域的干燥和通风良好，避免进入水分或有害气体。

•避免操作环境中有明火或可燃物质，以防发生火灾或爆炸。

•在操作期间，保持工作区域整洁，避免摔倒或被卷入设备中。

2.4 操作人员•只有经过培训并获得操作许可的人员才能操作型电动布洛维硬度计。

•进行任何操作之前，应该穿戴好个人防护装备，如手套、安全眼镜等。

•在测量过程中，注意仪器的运行状态，如有异常现象或故障应立即停止使用并报修。

3. 仪器保养规程定期对型电动布洛维硬度计进行保养可以延长其使用寿命并保持测试结果的准确性。

请按以下规程进行仪器保养：3.1 清洁•在每次使用后，用柔软的布擦拭仪器的表面，确保无灰尘或污垢。

•使用专用的清洁剂和布清洁仪器的机械部件，如针锥、夹具等。

•避免使用有腐蚀性或磨损性的清洁剂，以免损坏仪器表面或机械部件。

3.2 润滑•定期对仪器的滑动部件进行润滑以减少磨损和摩擦。

•使用适量的润滑油或脂来润滑机械部件，注意不要过量。

•润滑之前，请确保仪器处于断电状态以避免发生意外。

3.3 校准•定期对型电动布洛维硬度计进行校准以确保测试结果的准确性。

•根据操作手册中的指导，使用标准样品进行校准，记录校准结果并进行调整。

HBRV-187.5型电动布洛维硬度计操作规程1、使用前准备1.1被测试件的表面应平整光洁，不得有污物，必须保证压痕对角线能精确的测量。

1.2试件应稳定地放在工作台上，接触面必须干净，测试过程中试件不得移动，并保证试验力垂直施加于试件上。

1.3试件的最小厚度应大于压痕深度10倍，测试后，试件背面不得有可见变形痕迹。

2、操作顺序2.1插上电源，将硬度计右下方的开关旋钮至“布氏”位置，硬度计正面上方的读数投影屏灯亮。

2.2读数投影屏的提示，根据需要装上钢球压头（Φ2.5mm或5.0mm），此时，硬度计右下方的变试验力手轮已预先选择在（根据实际情况选试验力31.25kgf或62.5kgf或187.5kgf）位置（总试验力）。

2.3硬度计右上方的加卸试验力手柄按逆时针方向拉向前方，使试验力处于卸荷状态。

2.4将试件放在工作台上，缓慢地转动升降旋轮使试验工作台上升。

（注意顺时针向上逆时针向下）。

当钢球压头和硬度试验块接触时，投影屏上的标尺上升，最后使标尺基线与投影屏上的固定标线重合。

2.5将加卸试验力手柄按顺时针方向推向前方，此时试验机处于加荷状态。

投影屏上显示出来的标尺由上而下的移动，直至标尺停止下降为止，此时投影屏上显示出来的左边的读数值就是该硬度实验块的压痕值。

（即时可记录下压痕值的数字）2.6降下升降旋轮，将硬度计右上方的加卸试验力手柄，按逆时针方向拉向前方，使试验力处于卸荷状态。

2.7试验力保持时间：黑色金属10~15秒、有色金属30~35秒、当布氏硬度小于35时，保持时间60秒。

2.8布氏硬度测试后，下降试台约20mm再寻找压痕经。

2.9两相邻压痕中心之间的距离及压痕中心至标准块边缘的距离应大于压痕对角线长度的3倍，每个压痕直径的测量在相互垂直的两个方向上进行，取其平均值，两垂直方向直径之差与其中较短的直径之比不应大于1%。

2.10记下压痕值，查《布氏硬度对照表》注意：布洛维光学硬度计属于精密光学试验仪器的一部分，所以提醒操作者要严格按照实验室安全操作规程来操作。

安装、使用产品前请阅读使用说明书HDI-1875型布洛维硬度计使用说明书粤制01000106号广州市广材试验仪器有限公司目录一、金属的硬度试验（一）布氏法硬度试验（二）维氏法硬度试验（三）洛氏法硬度试验二、硬度计的构造三、硬度计的安装四、硬度计的使用（一）对试样的要求（二）硬度计的操作（三）试验时的注意事项五、硬度计的维护六、附加说明一、金属的硬度试验金属的硬度试验，一般可分为动载和静载的试验。

动载试验常用的为弹性回跳法和用冲击力把淬火钢球压入试样的试验方法；静载试验法为以一定形状的压头，平稳和逐渐地施加载荷，将压头压入试样，以所得压痕的几何形状或压痕形状与载荷的相互关系来表示金属的硬度。

本硬度计是以静载法中最常用的布氏法、维氏法和洛氏法测定金属的硬度。

(一)布氏硬度试验布氏硬度试验是把一定直径的钢球，在规定的载荷作用下并在一定时间内压入试样或工件，通常采用的钢球直径最小为1.25毫米，最大为10毫米，施加载荷最小为31.25kgf(306.5N)最大为3000kgf(29.42kN)。

本硬度计测定布氏硬度所用的钢球直径和载荷如下表：表1钢球直径D （mm）载荷 P kgf （N）P=30D2黑色金属HB=140~450P=10D2有色金属及其合金HB=47.5~200P=5D2有色金属铜铝等HB=31.8~102P=2.5D2有色金属及其合金、轴承合金HB=11.9~50.1P=1.25D2有色金属铝及锡等HB=4~25.15 62.5(612.9N) 31.25(306.5N)2.5187.5(1.839K N)62.5(612.9N)31.25(306.5N)布氏硬度值以试样或工件上钢球压痕球面上的平均压力(kgf/mm)表示之,并按下式计算:式中:D=钢球直径(mm)P=加于钢球上的载荷kgf(N)d=压痕直径(mm)压痕直径的测量可用外购的测量显微镜进行,其准确度应达0.01毫米，硬度值可在附表“布氏硬度对数表”中查对。

硬度计的正确使用1 使用前的准备工作1.1 被测试件的表面应平整光洁，不得有污物、氧化皮、凹坑及显著的加工痕迹。

1.2 试件的厚度应不小于6mm，试件的大小应保证在同一表面进行5个点的测试，每个测试点中心距及边缘距离不小于10mm。

1.3 若试件无法得到所规定的最小厚度时，容许由同种材料的薄试件叠合组成，叠合面间紧密接触，不得被任何形状的表面缺陷分开。

叠合数不得多于三层，其结果不能与非叠合试件进行比较。

1.4 测试中的试件出现压痕裂纹或背面痕迹时，数据无效。

1.5 被测试件应稳定地放在试台上，试验过程中试件不得移动，并保证试验力能垂直施加于试件上。

1.6 被测试件为圆柱形时，必须使用“V”型试台。

1.7 根据试件的形状、大小选择合适的试台，试件若异形，则可根据具体的几何形状自行制造专用夹具，使硬度测试具有可靠的示值。

1.8 球压头表面不容许汚垢、油脂及氧化物等存在，球压头在硬度测试中不变形，试验后不应有损伤。

2 硬度计的操作顺序接通电源（11），打开船形开关（13），触摸面板（10）数码管亮。

根据被测试件材料的软硬程度按表2选择标尺，顺时针转动变荷手轮，确定总试验力。

应尽可能使塑料洛氏硬度值处于50-115之间，少数材料不能处于此范围的不得超过125。

如果一种材料用两种标尺进行测试时，所得值都处于限值时，则选用较小值的标尺。

同种材料应选用统一标尺。

2.3球压头（5）插入主轴孔内，贴紧支承面，将压头柄缺口平面对着螺钉，把压头止紧螺钉（4）略为拧紧，然后将被测试件置于试台（6）上。

2.4 顺时针转动旋轮（8），升降螺杆上升，应使试件缓慢无冲击地与压头接触，直至硬度计百分表小指针从黑点移到红点，与此同时长指针转过三圈垂直指向“30”处，此时已施加了98.07N初试验力，长指针偏移不得超过5个分度值，若超过此范围不得倒转，改换测点位置重做。

2.5 转动硬度计表盘（3），使指针对准“30”位。

2.6按触摸面板“启动”键，电机开始运转，自动加主试验力，总试验力保持时间到，电机转动，自动卸除主试验力。
