下载文档原格式
2基本规定本标准将一条或一个施工标段的架空输电线路工程定为一个单位工程；每个工程分为若干个分部工程；每个分部工程分为若干个分部工程；每个分部工程分为若干个分项工程；每个分项工程中分为若干相同单元工程；每个单元工程中有若干检查（检验）项目。
架空输电线路工程类别划分见表。
表架空输电线路工程类别划分表检查（检验）项目应按下列原则分类：1检查（检验）项目分为：主控项目、一般项目。
2主控项目：指影响工程性能、强度、安全性和可靠性的且不易修复和处理的项目。
3一般项目：除主控项目以外的项目。
施工质量检验及评定应按单元工程、分项工程、分部工程、单元工程依次进行，均分为合格与不合格两个等级，具体应符合下列规定：1单元工程：合格级：—主控项目检查结果，应100%合格。
—一般项目检查结果，可有一项不合格，但不影响使用。
不合格级：主控项目检查中有一项或一般项目检查结果中有两项及以上不合格。
2分项工程：合格级：分项工程中单元工程100%合格。
不合格级：分项工程中有一个及以上单元工程不合格。
3分部工程：合格级：分部工程中分项工程100%合格。
不合格级：分部工程中有一个及以上分项工程不合格。
4单位工程：合格级：单位工程中分部工程100%合格不合格级：单位工程中有一个及以上分部工程不合格。
不合格项目及处理后的质量评定应符合下列规定：1不合格项目，经设计同意且业主认可，处理后能满足安全运行要求者仍可评定为合格。
2经业主组织决定，确定为非施工原因造成的质量缺陷，若经修改设计或更换不合格设备、材料后，仍可参加质量评定。
3质量检验及评定范围工程施工及验收质量的检验评定工作应由下列人员参加：1业主代表，包括业主委托的建设单位和运行单位代表。
2设计单位代表。
3监理单位代表。
4施工单位代表。
施工质量检验评定方式和范围应符合下列规定：1施工单位内部质量检验应采用三级检查及评定方式，并应符合下列规定：施工队（班）应按单元工程进行检查及自评；工程项目部应按分项工程进行检查及自评；施工单位应按分部工程和单位工程组织检查或抽查并进行自评。
110KV～750KV架空输电线路施工质量检验及评定规程DL/T5168-2016施行日期：2016年7月1日目录110KV～750KV架空输电线路施工质量检验及评定规程 (1)DL/T5168-2016 (1)表2.0.1 架空输电线路工程类别划分表 (3)表3.0.3 架空输电线路施工质量检验及评定范围划分表 (4)表A.0.1 路径复测记录表（线记1） (6)表A.0.2 普通基础分坑及开挖检查记录表（线记2） (7)表A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3） (8)表A.0.4 施工基面及电气开方检查记录表（线记4） (9)表A.0.5 交叉跨越检查记录表（线记5） (10)表A.0.6 OPGW现场开盘测试记录表（线记6） (11)表A.0.7 OPGW接头损耗测试记录表（线记7） (12)表A.0.8 OPGW纤芯损耗测试记录表（线记8） (13)表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1） (14)表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2） (15)表B.0.3 预制装配式基础检查及评定记录表（线基3） (16)表B.0.4 混凝土杆预制基础检查及评定记录表（线基4） (17)表B.0.5 现浇铁塔基础（含插入式）检查及评定记录表（线基5） (18)表B.0.6-1 灌注桩基础检查及评定记录表（线基6-1） (19)表B.0.6-2 灌注桩基础检查及评定记录表（线基6-2） (20)表B.0.6-3 灌注桩基础检查及评定记录表（线基6-3） (21)表B.0.7 灌注桩基础检查及评定记录表（线基7） (22)表B.0.8 自立式铁塔组立检查及评定记录表（线塔1） (23)表B.0.9-1 拉线铁塔组立检查及评定记录表（线塔2-1） (24)表B.0.9-2 拉线铁塔组立检查及评定记录表（线塔2-2） (25)表B.0.10 混凝土杆组立检查及评定记录表（线杆1） (26)表B.0.11 钢管电杆组立检查及评定记录表（线杆2） (27)表B.0.12导线、地线含（OPGW）展放施工检查及评定记录表（线线1） (28)表B.0.13 导线、地线直线压接管施工检查及评定记录表（线线2） (30)表B.0.14 导线、地线耐张液压管施工检查及评定记录表（线线3） (31)表B.0.15 导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4) (32)表B.0.16 导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5) (33)表B.0.17 接地装置施工检查及评定记录表（线地1） (34)表B.0.18 线路防护设施检查及评定记录表（线防1） (35)表C.0.1 分部工程质量评定统计表（线统1） (36)表C.0.1 分部工程质量评定统计表（线统1） (37)表2.0.1 架空输电线路工程类别划分表表3.0.3 架空输电线路施工质量检验及评定范围划分表续表3.0.3注：а设计单位参加由业主组织的分部工程和单位工程质量检验表A.0.1 路径复测记录表（线记1）监理：专职质检员：施工负责人：检查人：表A.0.2 普通基础分坑及开挖检查记录表（线记2）表A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3）表A.0.4 施工基面及电气开方检查记录表（线记4）表A.0.5 交叉跨越检查记录表（线记5）表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1）表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2）表B.0.5 现浇铁塔基础（含插入式）检查及评定记录表（线基5）表B.0.6-3 灌注桩基础检查及评定记录表（线基6-3）桩号基础编号桩基型式塔型基础型式桩孔号成孔方式钻孔直径钻孔深度浇制温度℃灌注日期：年月日时起～年月日时止混凝土强度等级试块强度MPa坍落度cm材料用量（kg/m³）水水泥砂子石子掺和料外加剂水泥品种砂子规格石子粒径mm 钢筋骨架直径m钢筋骨架长度m箍筋间距m 主筋规格、数量及间距Φ × ：间距：mm加强筋间距护筒顶标高m孔底沉淀层厚度m漏斗体积m³导管截面积m²导管编组情况导管总长m 封水方法首批压浆后导管埋设深度（＞800mm）m灌注时间拆管混凝土灌注量孔内混凝土标高（m）拆管长度（m）埋管深度（m）图例时/分次序罐数折算量//////////////合计混凝土量m³注：此记录每根桩填一份。
110KV〜750KV架空输电线路施工质量检验及评定规程DL/T5168-2016施行日期：2016年7月1日目录110KV-750KV架空输电线路施工质量检验及评定规程 (1)DL/T5168-2016 (1)表2. 0. 1架空输电线路工程类别划分表 (3)表3.0.3架空输电线路施工质量检验及评定范围划分表 (4)表A. 0.1路径复测记录表（线记1） 6表A. 0.2普通基础分坑及开挖检查记录表（线记2） (7)表A. 0.3岩石、掏挖基础分坑及开挖检查记录表（线记3） (8)表A. 0.4施工基面及电气开方检查记录表（线记4） (9)表A. 0.5交叉跨越检查记录表（线记5） (10)表A. 0. 6 0PGW现场开盘测试记录表（线记6） 11表A. 0.7 0PGW接头损耗测试记录表（线记7） 12表A. 0.8 0PGW纤芯损耗测试记录表（线记8） 13表B.0.1现浇铁塔基础（含插入式）检查及评定记录表（线基1） (14)表B. 0.2杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2） (15)表B. 0.3预制装配式基础检查及评定记录表（线基 3 ） (16)表B. 0.4混凝土杆预制基础检查及评定记录表（线基4） (17)表B. 0.5现浇铁塔基础（含插入式）检查及评定记录表（线基5） ................................................... 1 8表B. 0. 6-1 灌注桩基础检查及评定记录表（线基6-1） 1 9表B. 0. 6-2 灌注桩基础检查及评定记录表（线基6-2 ） 20表B. 0. 6-3 灌注桩基础检查及评定记录表（线基6-3 ） 2 1表B. 0.7灌注桩基础检查及评定记录表（线基7 ） .. (22)表B. 0.8自立式铁塔组立检查及评定记录表（线塔1） (23)表B.0.9-1拉线铁塔组立检查及评定记录表（线塔2-1） (24)表B. 0. 9-2拉线铁塔组立检查及评定记录表（线塔2-2）24表B. 0. 10混凝土杆组立检查及评定记录表（线杆1） 25表B. 0.11钢管电杆组立检查及评定记录表（线杆2） 26表B. 0. 12导线、地线含（0PGW）展放施工检查及评定记录表（线线1） (27)表B. 0. 13导线、地线直线压接管施工检查及评定记录表（线线2） (29)表B. 0. 14导线、地线耐张液压管施工检查及评定记录表（线线3） (30)表B. 0.15导线、地线（含0PGW）紧线施工检查及评级记录表（耐张段线线4） (31)表B. 0. 16导线、地线（含0PGW）附件安装施工检查及评定记录表（线线5） (32)表B. 0. 17接地装置施工检查及评定记录表（线地1） (33)表B. 0. 18线路防护设施检查及评定记录表（线防1） (34)表C. 0.1 分部工程质量评定统计表（线统1） (35)表C. 0.1 分部工程质量评定统计表（线统1） (36)表2・0・1架空输电线路工程类别划分表表3 • 0・3架空输电线路施工质量检验及评定范围划分表续表3. 0. 3注：a设计单位参加由业主组织的分部工程和单位工程质量检验表A・O・1路径复测记录表（线记1）表A・0・2普通基础分坑及开挖检查记录表(线记2)表A・0・3岩石、掏挖基础分坑及开挖检查记录表(线记3)注：a不等高基础以两个半根开和两个半对角线表示。
（完整版）110kv-750kv架空输电线路施工质量检验及评定规程（Word版）2基本规定2.0.1本标准将一条或一个施工标段的架空输电线路工程定为一个单位工程；每个工程分为若干个分部工程；每个分部工程分为若干个分部工程；每个分部工程分为若干个分项工程；每个分项工程中分为若干相同单元工程；每个单元工程中有若干检查（检验）项目。
架空输电线路工程类别划分见表2.0.1。
2.0.2 检查（检验）项目应按下列原则分类：1检查（检验）项目分为：主控项目、一般项目。
2主控项目：指影响工程性能、强度、安全性和可靠性的且不易修复和处理的项目。
3一般项目：除主控项目以外的项目。
2.0.3施工质量检验及评定应按单元工程、分项工程、分部工程、单元工程依次进行，均分为合格与不合格两个等级，具体应符合下列规定：1单元工程：合格级：—主控项目检查结果，应100%合格。
—一般项目检查结果，可有一项不合格，但不影响使用。
不合格级：主控项目检查中有一项或一般项目检查结果中有两项及以上不合格。
2分项工程：合格级：分项工程中单元工程100%合格。
不合格级：分项工程中有一个及以上单元工程不合格。
3分部工程：合格级：分部工程中分项工程100%合格。
不合格级：分部工程中有一个及以上分项工程不合格。
4单位工程：合格级：单位工程中分部工程100%合格不合格级：单位工程中有一个及以上分部工程不合格。
2.0.4不合格项目及处理后的质量评定应符合下列规定：1不合格项目，经设计同意且业主认可，处理后能满足安全运行要求者仍可评定为合格。
2经业主组织决定，确定为非施工原因造成的质量缺陷，若经修改设计或更换不合格设备、材料后，仍可参加质量评定。
3质量检验及评定范围3.0.1工程施工及验收质量的检验评定工作应由下列人员参加：1业主代表，包括业主委托的建设单位和运行单位代表。
2设计单位代表。
3监理单位代表。
4施工单位代表。
3.0.2施工质量检验评定方式和范围应符合下列规定：1施工单位内部质量检验应采用三级检查及评定方式，并应符合下列规定：施工队（班）应按单元工程进行检查及自评；工程项目部应按分项工程进行检查及自评；施工单位应按分部工程和单位工程组织检查或抽查并进行自评。
2基本规定2.0.1本标准将一条或一个施工标段的架空输电线路工程定为一个单位工程；每个工程分为若干个分部工程；每个分部工程分为若干个分部工程；每个分部工程分为若干个分项工程；每个分项工程中分为若干相同单元工程；每个单元工程中有若干检查（检验）项目。
架空输电线路工程类别划分见表2.0.1。

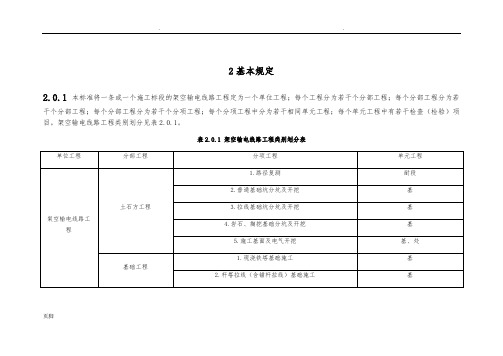

表2.0.1 架空输电线路工程类别划分表页脚页脚2.0.2 检查（检验）项目应按下列原则分类：1检查（检验）项目分为：主控项目、一般项目。
2主控项目：指影响工程性能、强度、安全性和可靠性的且不易修复和处理的项目。
3一般项目：除主控项目以外的项目。
2.0.3施工质量检验及评定应按单元工程、分项工程、分部工程、单元工程依次进行，均分为合格与不合格两个等级，具体应符合下列规定：1单元工程：合格级：—主控项目检查结果，应100%合格。
—一般项目检查结果，可有一项不合格，但不影响使用。
不合格级：主控项目检查中有一项或一般项目检查结果中有两项及以上不合格。
页脚2分项工程：合格级：分项工程中单元工程100%合格。
不合格级：分项工程中有一个及以上单元工程不合格。
3分部工程：合格级：分部工程中分项工程100%合格。
不合格级：分部工程中有一个及以上分项工程不合格。
4单位工程：合格级：单位工程中分部工程100%合格不合格级：单位工程中有一个及以上分部工程不合格。
2.0.4不合格项目及处理后的质量评定应符合下列规定：1不合格项目，经设计同意且业主认可，处理后能满足安全运行要求者仍可评定为合格。
2经业主组织决定，确定为非施工原因造成的质量缺陷，若经修改设计或更换不合格设备、材料后，仍可参加质量评定。
页脚3质量检验及评定围3.0.1工程施工及验收质量的检验评定工作应由下列人员参加：1业主代表，包括业主委托的建设单位和运行单位代表。
2设计单位代表。
3监理单位代表。
4施工单位代表。
3.0.2施工质量检验评定方式和围应符合下列规定：1施工单位部质量检验应采用三级检查及评定方式，并应符合下列规定：施工队（班）应按单元工程进行检查及自评；工程项目部应按分项工程进行检查及自评；施工单位应按分部工程和单位工程组织检查或抽查并进行自评。
2基本规定2.0.1本标准将一条或一个施工标段的架空输电线路工程定为一个单位工程；每个工程分为若干个分部工程；每个分部工程分为若干个分部工程；每个分部工程分为若干个分项工程；每个分项工程中分为若干相同单元工程；每个单元工程中有若干检查（检验）项目。
架空输电线路工程类别划分见表2.0.1。
表2.0.1 架空输电线路工程类别划分表页脚内容1页脚内容22.0.2 检查（检验）项目应按下列原则分类：1检查（检验）项目分为：主控项目、一般项目。
2主控项目：指影响工程性能、强度、安全性和可靠性的且不易修复和处理的项目。
3一般项目：除主控项目以外的项目。
2.0.3施工质量检验及评定应按单元工程、分项工程、分部工程、单元工程依次进行，均分为合格与不合格两个等级，具体应符合下列规定：1单元工程：合格级：—主控项目检查结果，应100%合格。
—一般项目检查结果，可有一项不合格，但不影响使用。
页脚内容3不合格级：主控项目检查中有一项或一般项目检查结果中有两项及以上不合格。
2分项工程：合格级：分项工程中单元工程100%合格。
不合格级：分项工程中有一个及以上单元工程不合格。
3分部工程：合格级：分部工程中分项工程100%合格。
不合格级：分部工程中有一个及以上分项工程不合格。
4单位工程：合格级：单位工程中分部工程100%合格不合格级：单位工程中有一个及以上分部工程不合格。
2.0.4不合格项目及处理后的质量评定应符合下列规定：1不合格项目，经设计同意且业主认可，处理后能满足安全运行要求者仍可评定为合格。
2经业主组织决定，确定为非施工原因造成的质量缺陷，若经修改设计或更换不合格设备、材料后，仍可参加质量评定。
页脚内容43质量检验及评定范围3.0.1工程施工及验收质量的检验评定工作应由下列人员参加：1业主代表，包括业主委托的建设单位和运行单位代表。
2设计单位代表。
3监理单位代表。
4施工单位代表。
3.0.2施工质量检验评定方式和范围应符合下列规定：1施工单位内部质量检验应采用三级检查及评定方式，并应符合下列规定：施工队（班）应按单元工程进行检查及自评；工程项目部应按分项工程进行检查及自评；施工单位应按分部工程和单位工程组织检查或抽查并进行自评。
完整word版)DL5168-2016 110KV-750KV 架空输电线路施工质量检验及评定规程110KV～750KV架空输电线路施工质量检验及评定规程DL/T5168-2016施行日期：2016年7月1日目录第一章总则第二章施工质量检验第三章施工质量评定第四章施工质量问题处理第五章附则本规程适用于110KV～750KV架空输电线路的施工质量检验及评定。
第一章总则第一条为了保证架空输电线路施工质量，规范施工质量检验及评定工作，制定本规程。
第二条本规程适用于110KV～750KV架空输电线路施工质量检验及评定。
第三条本规程所称架空输电线路，是指以杆塔为支撑，用导线、地线、绝缘子等构件组成的输电线路。
第四条施工质量检验应当遵循“谁建设、谁检验”的原则，由建设单位组织实施。
第五条施工质量检验应当依据相关技术标准和规范，按照施工工艺、施工工序、施工质量要求等方面进行检验。
第六条施工质量评定应当遵循“谁使用、谁评定”的原则，由使用单位组织实施。
第七条施工质量评定应当依据相关技术标准和规范，按照使用要求、使用环境、使用寿命等方面进行评定。
第八条施工质量问题处理应当遵循及时、准确、公正、公开的原则，由建设单位、施工单位、使用单位等相关方面共同协调解决。
第二章施工质量检验第九条施工质量检验应当分为初步验收、隐蔽工程验收、质量验收三个阶段。
第十条初步验收应当在架空输电线路主体工程竣工前进行，主要内容包括杆塔基础、杆塔安装、导线、地线、绝缘子等构件的安装质量。
第十一条隐蔽工程验收应当在架空输电线路主体工程贯通后进行，主要内容包括杆塔基础、杆塔安装、导线、地线、绝缘子等构件的隐蔽工程质量。
第十二条质量验收应当在架空输电线路主体工程竣工后进行，主要内容包括杆塔基础、杆塔安装、导线、地线、绝缘子等构件的安装质量、运行试验、绝缘测试等。
第十三条施工质量检验应当制定相应的检验方案和检验标准，由建设单位组织实施，检验结果应当书面记录。
110KV～750KV架空输电线路施工质量检验及评定规程DL/T5168-2016施行日期：2016年7月1日目录110KV～750KV架空输电线路施工质量检验及评定规程 (1)DL/T5168-2016 (1)表2.0.1 架空输电线路工程类别划分表 (3)表3.0.3 架空输电线路施工质量检验及评定范围划分表 (4)表A.0.1 路径复测记录表（线记1） (6)表A.0.2 普通基础分坑及开挖检查记录表（线记2） (7)表A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3） (8)表A.0.4 施工基面及电气开方检查记录表（线记4） (9)表A.0.5 交叉跨越检查记录表（线记5） (10)表A.0.6 OPGW现场开盘测试记录表（线记6） (11)表A.0.7 OPGW接头损耗测试记录表（线记7） (12)表A.0.8 OPGW纤芯损耗测试记录表（线记8） (13)表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1） (14)表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2） (15)表B.0.3 预制装配式基础检查及评定记录表（线基3） (16)表B.0.4 混凝土杆预制基础检查及评定记录表（线基4） (17)表B.0.5 现浇铁塔基础（含插入式）检查及评定记录表（线基5） (18)表B.0.6-1 灌注桩基础检查及评定记录表（线基6-1） (19)表B.0.6-2 灌注桩基础检查及评定记录表（线基6-2） (20)表B.0.6-3 灌注桩基础检查及评定记录表（线基6-3） (21)表B.0.7 灌注桩基础检查及评定记录表（线基7） (22)表B.0.8 自立式铁塔组立检查及评定记录表（线塔1） (23)表B.0.9-1 拉线铁塔组立检查及评定记录表（线塔2-1） (24)表B.0.9-2 拉线铁塔组立检查及评定记录表（线塔2-2） (25)表B.0.10 混凝土杆组立检查及评定记录表（线杆1） (26)表B.0.11 钢管电杆组立检查及评定记录表（线杆2） (27)表B.0.12导线、地线含（OPGW）展放施工检查及评定记录表（线线1） (28)表B.0.13 导线、地线直线压接管施工检查及评定记录表（线线2） (30)表B.0.14 导线、地线耐张液压管施工检查及评定记录表（线线3） (31)表B.0.15 导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4) (33)表B.0.16 导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5) (34)表B.0.17 接地装置施工检查及评定记录表（线地1） (35)表B.0.18 线路防护设施检查及评定记录表（线防1） (36)表C.0.1 分部工程质量评定统计表（线统1） (37)表C.0.1 分部工程质量评定统计表（线统1） (38)表2.0.1 架空输电线路工程类别划分表表3.0.3 架空输电线路施工质量检验及评定范围划分表续表3.0.3注：а设计单位参加由业主组织的分部工程和单位工程质量检验表A.0.1 路径复测记录表（线记1）监理：专职质检员：施工负责人：检查人：表A.0.2 普通基础分坑及开挖检查记录表（线记2）表A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3）表A.0.4 施工基面及电气开方检查记录表（线记4）监理：专职质检员：施工负责人：检查人：表A.0.5 交叉跨越检查记录表（线记5）监理：专职质检员：施工负责人：检查人：表A.0.6 OPGW现场开盘测试记录表（线记6）监理：施工负责人：厂家代表：测试员：表A.0.7 OPGW接头损耗测试记录表（线记7）监理：接续施工负责人：测试负责人：测试员：表A.0.8 OPGW纤芯损耗测试记录表（线记8）监理：接续施工负责人：测试负责人：测试员：表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1）监理：专职质检员：施工负责人：检查人：表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2）监理：专职质检员：施工负责人：检查人：表B.0.3 预制装配式基础检查及评定记录表（线基3）监理：专职质检员：施工负责人：检查人：表B.0.4 混凝土杆预制基础检查及评定记录表（线基4）监理：专职质检员：施工负责人：检查人：表B.0.5 现浇铁塔基础（含插入式）检查及评定记录表（线基5）监理：专职质检员：施工负责人：检查人：表B.0.6-1 灌注桩基础检查及评定记录表（线基6-1）监理：专职质检员：施工负责人：检查人：表B.0.6-2 灌注桩基础检查及评定记录表（线基6-2）承台编号设计强度检查结果连梁编号设计强度检查结果监理：专职质检员：施工负责人：检查人：表B.0.6-3 灌注桩基础检查及评定记录表（线基6-3）桩号基础编号桩基型式塔型基础型式桩孔号成孔方式钻孔直径钻孔深度浇制温度℃灌注日期：年月日时起～年月日时止混凝土强度等级试块强度MPa 坍落度cm材料用量（kg/m³）水水泥砂子石子掺和料外加剂水泥品种砂子规格石子粒径mm 钢筋骨架直径m 钢筋骨架长度m 箍筋间距m 主筋规格、数量及间距Φ × ：间距：mm 加强筋间距护筒顶标高m 孔底沉淀层厚度m 漏斗体积m³导管截面积m²导管编组情况导管总长m 封水方法首批压浆后导管埋设深度（＞800mm）m灌注时间拆管混凝土灌注量孔内混凝土标高（m）拆管长度（m）埋管深度（m）图例时/分次序罐数折算量/ / / /监理：专职质检员：施工负责人：检查人：表B.0.7 灌注桩基础检查及评定记录表（线基7）监理：专职质检员：施工负责人：检查人：表B.0.8 自立式铁塔组立检查及评定记录表（线塔1）监理：专职质检员：施工负责人：检查人：表B.0.9-1 拉线铁塔组立检查及评定记录表（线塔2-1）监理：专职质检员：施工负责人：检查人：表B.0.9-2 拉线铁塔组立检查及评定记录表（线塔2-2）监理： 专职质检员： 施工负责人： 检查人：表B.0.10 混凝土杆组立检查及评定记录表（线杆1）桩号塔号杆型呼高（m ） 15.4m 施工日期 2015年09月21日 全高（m ）21m检查日期 2015年21月22日序号 检查(检验)项目 性质 质量标准(允许偏差)检查结果评级 1 部件规格、数量主控 符合设计要求2 焊接质量主控符合现行GB50233-2014《110KV ～750KV 架空输电线路施工及验收规范》第7.3.3条规定3 混凝土杆纵向裂缝 主控 不得有4转角、终端杆拉线点向受力反方向偏斜 （％） 一般大于0，并符合设计要求5 导线不对称布置时拉线点向受力反方向侧偏斜（％H ′a）一般 大于0，并符合设计要求 6 横向裂缝（mm ） 一般 普通杆：0.05；预应力杆不得有7 结构倾斜（％）一般0.3 8 焊接弯曲（％L b） 一般 0.29横担高差 （％） 一般110KV 0.5220KV ～330KV0.3510 螺栓与构件面接触及出扣情况 一般 符合现行GB50233-2014《110KV ～750KV 架空输电线路施工及验收规范》第7.1.3条规定 11 拉线安装检查 一般 符合现行GB50233-2014《110KV ～750KV 架空输电线路施工及验收规范》第7.5.4条规定 12 锲形、UT 型线夹连线的拉线一般 符合现行GB50233-2014《110KV ～750KV 架空输电线路施工及验收规范》第7.5.1条规定13 螺栓防松 一般 符合设计要求 14 螺栓防卸一般符合设计要求2 下端12管压接后推荐值： 液压 mm 。
110KV～750KV架空输电线路施工质量检验及评定规程DL/T5168-2016】"施行日期：2016年7月1日目录110KV～750KV架空输电线路施工质量检验及评定规程 (1)(DL/T5168-2016 (1)表架空输电线路工程类别划分表 (3)表架空输电线路施工质量检验及评定范围划分表 (4)表路径复测记录表（线记1） (6)表普通基础分坑及开挖检查记录表（线记2） (7)表岩石、掏挖基础分坑及开挖检查记录表（线记3） (8)表施工基面及电气开方检查记录表（线记4） (9)表交叉跨越检查记录表（线记5） (10).表 OPGW现场开盘测试记录表（线记6） (11)表 OPGW接头损耗测试记录表（线记7） (12)表 OPGW纤芯损耗测试记录表（线记8） (13)表现浇铁塔基础（含插入式）检查及评定记录表（线基1） (14)表杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2） (15)表预制装配式基础检查及评定记录表（线基3） (16)表混凝土杆预制基础检查及评定记录表（线基4） (17)表现浇铁塔基础（含插入式）检查及评定记录表（线基5） (18)…表灌注桩基础检查及评定记录表（线基6-1） (19)表灌注桩基础检查及评定记录表（线基6-2） (20)表灌注桩基础检查及评定记录表（线基6-3） (21)表灌注桩基础检查及评定记录表（线基7） (22)表自立式铁塔组立检查及评定记录表（线塔1） (23)表拉线铁塔组立检查及评定记录表（线塔2-1） (24)表拉线铁塔组立检查及评定记录表（线塔2-2） (25)表混凝土杆组立检查及评定记录表（线杆1） (26){表钢管电杆组立检查及评定记录表（线杆2） (27)表导线、地线含（OPGW）展放施工检查及评定记录表（线线1） (28)表导线、地线直线压接管施工检查及评定记录表（线线2） (29)表导线、地线耐张液压管施工检查及评定记录表（线线3） (30)表导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4) (31)表导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5) (32)表接地装置施工检查及评定记录表（线地1） (33)表线路防护设施检查及评定记录表（线防1） (34)、表分部工程质量评定统计表（线统1） (35)表分部工程质量评定统计表（线统1） (36)表架空输电线路工程类别划分表】表架空输电线路施工质量检验及评定范围划分表续表注：а设计单位参加由业主组织的分部工程和单位工程质量检验【（表路径复测记录表（线记1）监理：专职质检员：施工负责人：检查人：…表普通基础分坑及开挖检查记录表（线记2）监理：专职质检员：施工负责人：检查人：表岩石、掏挖基础分坑及开挖检查记录表（线记3）]监理：专职质检员：施工负责人：检查人：表施工基面及电气开方检查记录表（线记4）…监理：专职质检员：施工负责人：检查人：表交叉跨越检查记录表（线记5）监理：专职质检员：施工负责人：检查人：表 OPGW现场开盘测试记录表（线记6）监理：施工负责人：厂家代表：测试员：表 OPGW接头损耗测试记录表（线记7）?监理：接续施工负责人：测试负责人：测试员：表 OPGW纤芯损耗测试记录表（线记8）[监理：接续施工负责人：测试负责人：测试员：表现浇铁塔基础（含插入式）检查及评定记录表（线基1）监理：专职质检员：施工负责人：检查人：表杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2）监理：专职质检员：施工负责人：检查人：表预制装配式基础检查及评定记录表（线基3）监理：专职质检员：施工负责人：检查人：表混凝土杆预制基础检查及评定记录表（线基4）监理：专职质检员：施工负责人：检查人：表现浇铁塔基础（含插入式）检查及评定记录表（线基5）监理：专职质检员：施工负责人：检查人：表灌注桩基础检查及评定记录表（线基6-1）监理：专职质检员：施工负责人：检查人：表灌注桩基础检查及评定记录表（线基6-2）监理：专职质检员：施工负责人：检查人：表灌注桩基础检查及评定记录表（线基6-3）灌注时间拆管混凝土灌注量孔内混凝土标高（m）拆管长度（m）/埋管深度（m）图例时/分次序罐数折算量/% /? /| /@ /—/* /$ /> /% /] /。
110kV-750kV架空输电线路施工质量检验及评定规程附录A 线路施工质量检查记录表A.0.1 路径复测记录表（线记1）见表A.0.1表A.0.1 路径复测记录表（线记1）桩号塔号杆塔型式档距（m）线路转角塔位高程（m）桩位移（m）被跨越物（或地形凸起点）备注设计值实测值偏差值与临近杆塔最近水平距离桩号距离（m）监理：专职质检员：施工负责人：检查人：A.0.2 普通基础和拉线基础分坑及开挖检查记录表（线记2）见表A.0.2表A.0.2 普通基础和拉线基础分坑及开挖检查记录表（线记2）桩号塔号杆塔型基础型施工日期年月日呼称高施工基面检查日期年月日序号检查项目允许偏差检查结果备注1 转角杆塔角度设计值：允许偏差：1′30″实测值：实测偏差：2 整基基础中心位移（mm）顺线路：转角塔30横线路：30实测偏差：3 设计值AB:BC:CD:DA:AB BCCD DAAC:BD:±0.2%AC BD4 基坑深度设计值 A B C D 普通基础：＋100，－50拉线基础：＋100，05 拉线基础坑底尺寸（mm）设计值：6 拉线基础坑位置（mm）设计值：±1%L bA B C D7拉线基础坑深（mm）设计值：＋100，08 拉线坑马道坡度及方向符合设计要求注：a 不等高基础以两个半根开和两个半对角表示。
b L为拉线基础坑中心至拉线挂点水平距离。
监理：专职检查员：施工负责人：检查人：A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3）见表A.0.3A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3）桩塔杆塔型基础型施工日期年月日号号呼称高施工基面检查日期年月日序号检查项目允许偏差检查结果备注1 转角杆塔角度设计值：允许偏差：1′30″实测值：实测偏差：2 整基基础中心位移（mm）顺线路：转角塔30横线路：30实测偏差：3基坑根开及对角线尺寸a（mm）设计值AB:BC:CD:DA:AC:BD:AB BCCD DA±0.2%AC BD4基坑坑深（mm）设计值：＋100，0A B C D5 基础坑底断面尺寸设计值：不得有负误差6 基础坑口断面尺寸设计值：不得有负误差注：a 不等高基础以两个半根开和两个半对角线表式。
监理：专职质检员：施工负责人：检查人：A.0.4 施工基面及电气开放检查记录表（线记4）见表A.0.4。
A.0.4 施工基面及电气开放检查记录表（线记4）施工桩号档距（m）项目距最近杆塔距离（m）测量对地距离（m）测量时温度（℃）换算至最大弧垂时对地距离（m）设计标准（允许净距）（m）备注运行塔号号～号号～号号～号号～号号～号号～号号～号号～号号～号号～号号～号号～号号～号号～号号～号号～号监理：专职质检员：施工负责人：检查人：A.0.5 交叉跨越检查记录表（线记5）见表A.0.5。
表A.0.5 交叉跨越检查记录表（线记5）跨越桩号跨越塔号跨越档档距（m）被跨越物名称距最近杆塔塔号及距离（m）交叉角交叉点净距（m）测量时温度（℃）换算至最高温度时的净距/温度（m/℃）质量标准（允许净距）（m）测量人备注监理：专职质检员：施工负责人：检查人：A.0.6 OPGW现场开盘测试记录表（线记6）见表A.0.6表A.0.6 OPGW现场开盘测试记录表（线记6）生产厂家测试日期年月日测试地点测试温度（℃）OPGW盘号光纤芯数测试波长（μm）标称长度（m）测试长度（m）纤芯序号纤芯色别纤芯衰耗（dB/km）纤芯序号纤芯色别纤芯衰耗（dB/km）允许值实测值允许值实测值监理：专职质检员：施工负责人：检查人：A.0.7 OPGW接头衰耗测试记录表（线记7）见表A.0.7表A.0.7 OPGW接头衰耗测试记录表（线记7）接头桩号接头塔号测试日期年月日OPGW 盘号测试波长（μm）测试温度（℃）生产厂家纤芯序号纤芯色别熔接衰耗（dB）纤芯序号纤芯色别熔接衰耗（dB）允许值实测值允许值实测值监理：接续施工负责人：测试负责人：测试员：A.0.8 OPGW纤芯衰耗测试记录表（线记8）见表A.0.8表A.0.8 OPGW纤芯衰耗测试记录表（线记8）方向至测试线路长度（km）测试波长测试时间年月日纤芯序号纤芯色别纤芯平均衰耗（dB/km）纤芯序号纤芯色别纤芯平均衰耗（dB/km）监理：接续施工负责人：测试负责人：测试员：附录B 线路工程施工质量检查及评定记录表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1）见表B.0.1 表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1）桩号塔号杆塔型施工基面施工日期年月日基础型检查日期年月日序号检查（检验）项目性质评定标准（允许偏差）检查结果评定1地脚螺栓、插入式角钢（钢管）与钢筋规格、数量主控符合设计要求2 混凝土强度主控设计值：不小于设计值试块强度：MPa试验报告编号3 底板断面尺寸（mm）主控设计值：-1%A B C D4 基础埋深（mm）主控设计值：+100，-505 立柱断面尺寸一般设计值：-1%6 钢筋保护层厚度（mm）一般设计值：-57 混凝土表面质量一般混凝土表面平整，无蜂窝麻面，无破损8 整基基础中心位移（mm）一般顺线路30横线路309 整基基础扭转（‘）一般一般塔10高塔a51 0 回填土一般符合设计要求及现行GB50233-2014《110kV~750kV架空输电线路施工及验收规范》第5.0.12、5.0.13条规定1 1同组地脚螺栓中心或插入角钢（钢管）形心对设计值偏移（mm）一般101 2 基础顶面或主一般5角钢（钢管）操平印记间高差（mm）1 3插入式基础的助教钢（钢管）倾斜率（%）一般31 4 基础根开及对角线尺寸 b（mm）一般设计值AB:BC:CD:DA:AC:BD:AB: BC:CD: DA:一般塔螺±插入式±0.1%AC: BD:高塔±注：a 高塔指塔高在100m以上的铁塔。
评定监理：专职质检员：施工负责人：检查人：B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录（线基2）见表B.0.2 表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录（线基2）桩号塔号杆塔型施工基面施工日期年月日基础检查年型日期月日序号检查（检验）项目性质评定标准（允许偏差）检查结果评定1现浇拉线基础埋件及钢筋规格、数量主控符合设计要求2 预制件规格、数量主控符合设计要求及现行GB50233-2014《110kV~750kV架空输电线路施工及验收规范》第3.0.11、3.0.12条要求3 混凝土主设计值：试块强度：强度控不小于设计值MPa试验报告编号4 断面尺寸（mm）主控设计值：-1%5 基础埋深（mm）主控设计值：+100，06 锚杆拉线基础孔主控角度（°）2孔径mm+20，0孔深mm+100,7 钢筋保护层厚度（mm）一般﹣58 混凝土表面质量一般混凝土表面平整，无蜂窝麻面，无破损9 回填土一般符合设计要求及现行GB50233-2014《110kV~750kV架空输电线路施工及验收规范》第5.0.12、5.0.13条规定1 0 杆塔拉线基础拉环中心与设计位置偏移一般201 1 现浇拉线基础一般1%L a拉环中心在拉线方向的偏移1 2 拉线盘中心在拉线方向的偏移一般左右1%L1b前后（°）11 3 拉线棒一般无弯曲，无锈蚀，回头方向一致注：a L为现浇拉线基础拉线中心至拉线固定点的水平距离。
B L1为拉线盘中心至相对应塔柱中心的水平距离。
评定监理：专职质检员：施工负责人：检查人：B.0.5 岩石、掏挖基础检查及评定记录表（线基5）见表B.0.5表B.0.5 岩石、掏挖基础检查及评定记录表（线基5）桩号塔号杆塔型施工基面施工日期年月日基础型检查日期年月日序号检查（检验）项目性质评定标准（允许偏差）检查结果评定1地脚螺栓（锚杆）及钢筋规格、数量主控符合设计要求2 土质、岩石性质主控符合设计要求3 混凝土主设计值：试块强度：强度控不小于设计值 MPa试验报告编号4 坑底断面尺寸（mm）主控设计值：不得有负误差A B C D5 基础埋深（mm）主控设计值：+100，06 锚杆埋深（mm）主控设计值：+100，07 锚杆孔径（mm）主控设计值：+20，08 钢筋保护层厚度一般﹣5（mm）9 混凝土表面质量一般混凝土表面平整，无蜂窝麻面，无破损1 0 立柱断面尺寸（mm）一般设计值：不得有负误差1 1 整基基础中心位移（mm）一般顺线路30横线路301 2 整基基础扭转（′）一般一般塔10高塔a 51 3 同组地脚螺栓中心对立柱中心偏移（mm）一般101 4 基础顶面高差（mm）一般51 5 基础根开及对角线尺寸b（mm）一般设计值AB:CD:CD:DA:AC:BD:AB: BC:CD: DA:一螺±般塔栓式0.2%AC: BD: 插入式±0.10%高塔±0.07%1 6 防风化层一般符合设计注：a 高塔指塔高在100m以上的铁塔。
b 不等高基础以两个半根开和两个半对角线表示。
评定监理：专职质检员：施工负责人：检查人：B.0.6 灌注桩基础检查及评定记录表（线基6）见表B.0.6-1～表B.0.6-3B.0.6-1 灌注桩基础检查及评定记录表（线基6-1）桩号杆塔型施工基面施工日期年月日塔号基础型检查日期年月日序号检查（检验）项目性质评定标准（允许误差）检查结果评定A B C D1 地脚螺栓及钢筋规格、数量主控符合设计要求2 混凝土强度主控设计值：≥设计值试块强度：MPa试验报告编号3桩深（mm）主控设计值：≥设计值4 桩身完整性主控符合设计要求，无断桩5 清孔一般符合JGJ 94要求6 充盈系数a一般单桩设计计算体积：m3一般土≥1软土≥1.1实际灌注量充盈系数7 桩径、桩垂直度一般设计值：符合JGJ 94要求8连梁（承一般设计值：台）标高（m）符合设计9 桩顶清理一般符合设计1 0 混凝土表面质量一般混凝土表面平整，无蜂窝麻面，无破损1 1 钢筋保护层厚度（mm）一般水下﹣20非水下﹣101 2连梁（承台）断面尺寸（mm）一般设计值：﹣1%ABABCBCDCDAD1 3连梁（承台）保护层厚度（mm）一般﹣51 4 整基基础中心位移（mm）一般顺线路30横线路301 5 整基基础扭转（′）一般一般塔10高塔c51 6 同组地脚螺栓中心，一般10A B C D插入角钢（钢管）基准线对设计值偏移（mm）1 7 基础顶面间高差（mm）一般51 8 基础根开及对角线尺寸 b（mm）一般设计值AB:BC:CD:DA:AC:BD:AB: BC:CD: DA:一般±0.2塔：地脚螺栓式%高塔c±0.07%AC: BD:注：a 充盈系数是指实际灌注量与按实际桩身灌注长度及设计桩身直径计算体积之比。
