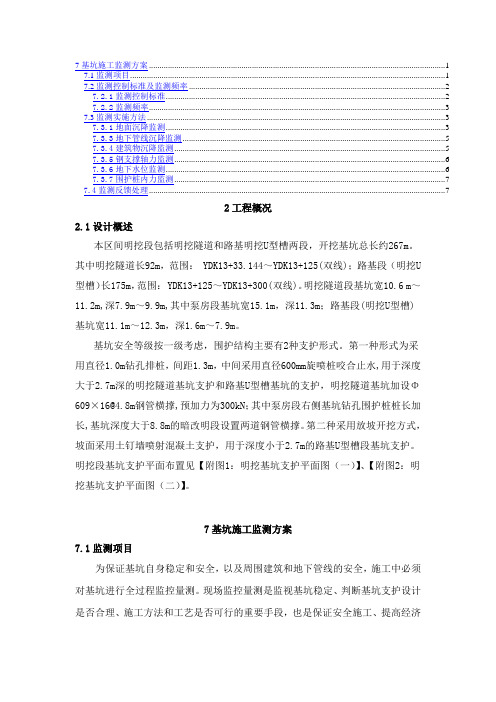

7基坑施工监测方案 (1)7.1监测项目 (1)7.2监测控制标准及监测频率 (2)7.2.1监测控制标准 (2)7.2.2监测频率 (3)7.3监测实施方法 (3)7.3.1地面沉降监测 (3)7.3.3地下管线沉降监测 (5)7.3.4建筑物沉降监测 (5)7.3.5钢支撑轴力监测 (6)7.3.6地下水位监测 (6)7.3.7围护桩内力监测 (7)7.4监测反馈处理 (7)2工程概况2.1设计概述本区间明挖段包括明挖隧道和路基明挖U型槽两段，开挖基坑总长约267m。
其中明挖隧道长92m，范围： YDK13+33.144～YDK13+125(双线)；路基段（明挖U型槽）长175m，范围： YDK13+125～YDK13+300(双线)。
明挖隧道段基坑宽10.6 m～11.2m,深7.9m～9.9m,其中泵房段基坑宽15.1m，深11.3m；路基段(明挖U型槽)基坑宽11.1m～12.3m，深1.6m～7.9m。
基坑安全等级按一级考虑，围护结构主要有2种支护形式。
第一种形式为采用直径1.0m钻孔排桩，间距1.3m，中间采用直径600mm旋喷桩咬合止水,用于深度大于2.7m深的明挖隧道基坑支护和路基U型槽基坑的支护，明挖隧道基坑加设Φ609×16@4.8m钢管横撑,预加力为300kN；其中泵房段右侧基坑钻孔围护桩桩长加长,基坑深度大于8.8m的暗改明段设置两道钢管横撑。
第二种采用放坡开挖方式，坡面采用土钉墙喷射混凝土支护，用于深度小于2.7m的路基U型槽段基坑支护。
明挖段基坑支护平面布置见【附图1：明挖基坑支护平面图（一）】、【附图2：明挖基坑支护平面图（二）】。
7基坑施工监测方案7.1监测项目为保证基坑自身稳定和安全，以及周围建筑和地下管线的安全，施工中必须对基坑进行全过程监控量测。
现场监控量测是监视基坑稳定、判断基坑支护设计是否合理、施工方法和工艺是否可行的重要手段，也是保证安全施工、提高经济效益的重要条件，应用监测的信息指导施工并及时掌握支护系统的状况，确保支护系统和周围环境的安全。

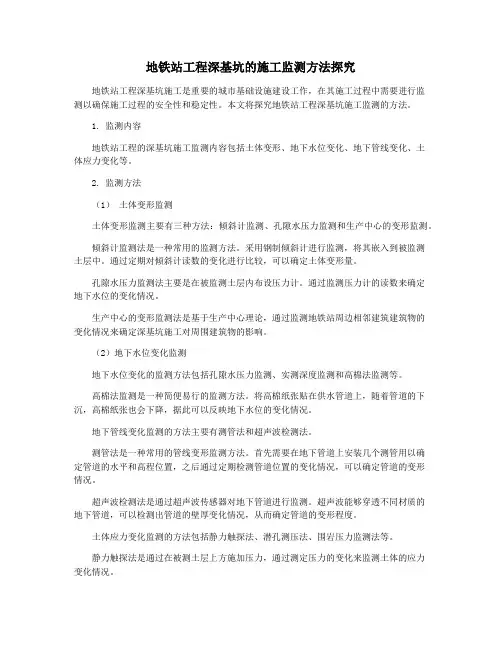

地铁站工程深基坑的施工监测方法探究地铁站工程深基坑施工是重要的城市基础设施建设工作，在其施工过程中需要进行监测以确保施工过程的安全性和稳定性。
本文将探究地铁站工程深基坑施工监测的方法。
1. 监测内容地铁站工程的深基坑施工监测内容包括土体变形、地下水位变化、地下管线变化、土体应力变化等。
2. 监测方法（1）土体变形监测土体变形监测主要有三种方法：倾斜计监测、孔隙水压力监测和生产中心的变形监测。
倾斜计监测法是一种常用的监测方法。
采用钢制倾斜计进行监测，将其嵌入到被监测土层中。
通过定期对倾斜计读数的变化进行比较，可以确定土体变形量。
孔隙水压力监测法主要是在被监测土层内布设压力计。
通过监测压力计的读数来确定地下水位的变化情况。
生产中心的变形监测法是基于生产中心理论，通过监测地铁站周边相邻建筑建筑物的变化情况来确定深基坑施工对周围建筑物的影响。
（2）地下水位变化监测地下水位变化的监测方法包括孔隙水压力监测、实测深度监测和高棉法监测等。
高棉法监测是一种简便易行的监测方法。
将高棉纸张贴在供水管道上，随着管道的下沉，高棉纸张也会下降，据此可以反映地下水位的变化情况。
地下管线变化监测的方法主要有测管法和超声波检测法。
测管法是一种常用的管线变形监测方法。
首先需要在地下管道上安装几个测管用以确定管道的水平和高程位置，之后通过定期检测管道位置的变化情况，可以确定管道的变形情况。
超声波检测法是通过超声波传感器对地下管道进行监测。
超声波能够穿透不同材质的地下管道，可以检测出管道的壁厚变化情况，从而确定管道的变形程度。
土体应力变化监测的方法包括静力触探法、潜孔测压法、围岩压力监测法等。
静力触探法是通过在被测土层上方施加压力，通过测定压力的变化来监测土体的应力变化情况。
围岩压力监测法是对隧道围岩进行监测，通过监测围岩周边的变形情况、应力状态的变化来推断隧道稳定性的变化情况。
3. 监测数据处理深基坑施工监测的最终目的是获得一系列数据，并据此确定深基坑在施工过程中的变形情况和稳定性。
地铁明挖车站基坑监测方法
内容清晰，简明扼要，重点突出，附图丰富，值得参考
资料目录
1 编制依据
2 编制说明
3 工程概况
4 施工监测的目的及要求
5 监测工作内容、频率及布点位置
6 监控量测布点及监测方法
7 监控量测组织管理
8 监测信息反馈体系
9 保证规定
10 安全保证措施及有关的紧急预案
内容简介
本专项监测方案以“防变形、防沉降、防垮塌、保安全”为工作重点，编制充分考虑了施工监测信息对施工指导的特点，并区别于第三方监测的验证监测，按照一般部位常规监测、特殊部位重点监测的原则，重点加强基坑及周边管线的监测。
【监控量测布点及监测方法】
基准点监测；地表沉降监测；地下管线监测；建筑物沉降监测；支撑轴力监测；桩体位移；桩顶沉降和位移；基坑底部隆起
围护结构变形量测示意图
轴力计安装示意图
建筑物沉降测点的布设。

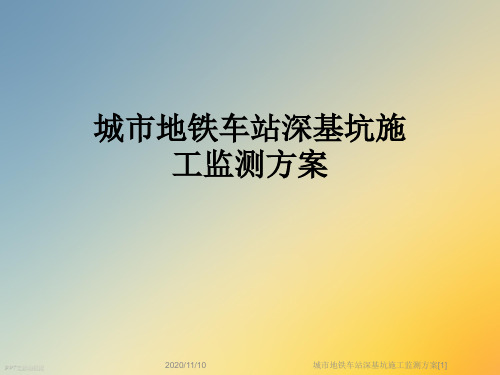

![城市地铁车站深基坑施工监测方案[1]](https://img.taocdn.com/s1/m/5b0927f0e45c3b3566ec8b24.png)
地铁基坑监测实施方案地铁基坑监测是地铁工程建设中非常重要的一环，它可以有效地监测地铁基坑工程施工过程中的变形情况，及时发现和解决问题，确保地铁工程的安全和顺利进行。
为了保障地铁基坑监测工作的顺利实施，我们制定了以下实施方案：一、监测设备的选择。
在地铁基坑监测工作中，我们需要选择合适的监测设备，以确保监测数据的准确性和可靠性。
我们将根据地铁基坑工程的实际情况，选择合适的变形监测仪器和设备，并确保其正常运行和维护。
二、监测点的设置。
在地铁基坑监测工作中，监测点的设置至关重要。
我们将根据地铁基坑工程的设计图纸和实际情况，合理设置监测点，覆盖基坑周边的地质环境和建筑物，以全面监测地铁基坑工程施工过程中的变形情况。
三、监测频次和时段。
地铁基坑监测工作需要进行定期监测，以及在特定施工阶段进行实时监测。
我们将根据地铁基坑工程的施工进度和变形情况，合理安排监测频次和时段，确保监测数据的及时性和有效性。
四、监测数据的处理和分析。
地铁基坑监测数据的处理和分析是保障地铁工程安全的关键。
我们将建立完善的监测数据处理和分析系统，对监测数据进行及时、准确的处理和分析，发现问题并及时采取相应的措施，确保地铁基坑工程的安全施工。
五、监测报告的编制。
地铁基坑监测工作结束后，我们将对监测数据进行整理和分析，编制监测报告。
监测报告将包括监测数据的详细情况、问题分析和解决措施等内容，以及对地铁基坑工程安全施工的建议和意见。
六、应急预案的制定。
在地铁基坑监测工作中，我们将制定应急预案，以应对可能出现的突发情况。
应急预案将包括监测设备故障处理、监测数据异常处理、突发事件处理等内容，确保地铁基坑监测工作的顺利进行。
七、监测工作的监督和评估。
地铁基坑监测工作将接受相关部门和专家的监督和评估。
我们将积极配合监督和评估工作，接受监督和评估的结果，并及时改进和提升地铁基坑监测工作的质量和水平。
总之，地铁基坑监测实施方案的制定和实施，将有力保障地铁工程的安全施工，确保地铁基坑工程的顺利进行。

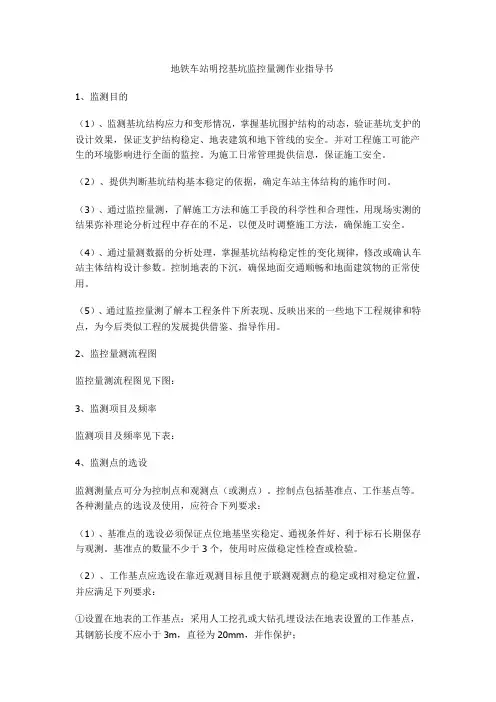

地铁车站明挖基坑监控量测作业指导书1、监测目的（1）、监测基坑结构应力和变形情况，掌握基坑围护结构的动态，验证基坑支护的设计效果，保证支护结构稳定、地表建筑和地下管线的安全。
并对工程施工可能产生的环境影响进行全面的监控。
为施工日常管理提供信息，保证施工安全。
（2）、提供判断基坑结构基本稳定的依据，确定车站主体结构的施作时间。
（3）、通过监控量测，了解施工方法和施工手段的科学性和合理性，用现场实测的结果弥补理论分析过程中存在的不足，以便及时调整施工方法，确保施工安全。
（4）、通过量测数据的分析处理，掌握基坑结构稳定性的变化规律，修改或确认车站主体结构设计参数。
控制地表的下沉，确保地面交通顺畅和地面建筑物的正常使用。
（5）、通过监控量测了解本工程条件下所表现、反映出来的一些地下工程规律和特点，为今后类似工程的发展提供借鉴、指导作用。
2、监控量测流程图监控量测流程图见下图：3、监测项目及频率监测项目及频率见下表：4、监测点的选设监测测量点可分为控制点和观测点（或测点）。
控制点包括基准点、工作基点等。
各种测量点的选设及使用，应符合下列要求：（1）、基准点的选设必须保证点位地基坚实稳定、通视条件好、利于标石长期保存与观测。
基准点的数量不少于3个，使用时应做稳定性检查或检验。
（2）、工作基点应选设在靠近观测目标且便于联测观测点的稳定或相对稳定位置，并应满足下列要求：①设置在地表的工作基点：采用人工挖孔或大钻孔埋设法在地表设置的工作基点，其钢筋长度不应小于3m，直径为20mm，并作保护；②设置在建筑物上的工作基点：应选择在地铁施工影响区以外、建成时间较长且有地下室的建筑物上设置。
工作基点直径不得小于20mm，并作保护。
（3）、观测点选设在变形体上能够反映变形特征的位置，并便于工作基点或邻近的基准点和其它工作点对其进行观测。
（4）、定期对基准点、工作基点进行检测。
监控量测流程图监测项目和监测频率表5、监测方法（1）、工程建筑物变形监测①基础沉降监测a监测前在便于监测高度处布设监测点，每个基础角点均布设监测点，且满足15~20m的间距要求。
XX站~XX站区间明挖段隧道基坑施工监测方案XX有限公司20XX.XX目录§1前言 (3)1.1工程概况 (3)1.2场地地质条件 (3)§2监测目的 (5)§3监测方案编制依据 (6)§4监测方案编制原则 (6)4.1系统性原则 (6)4.2可靠性原则 (6)4.3与设计、施工相结合原则 (7)§5 监测内容 (7)5.1周边环境变形监测 (7)5.2围护体系变形监测 (7)§6监测点的布设 (7)6.1周边环境监测 (7)6.2基坑围护体监测 (8)6.3地下水位监测 (9)§7监测点埋设及监测方法 (9)7.1岩体爆破地面质点振动速度 (9)7.2管线监测点 (10)7.3围护顶垂直及水平位移监测 (10)7.4桩身侧向变形监测点 (10)7.5地下水位监测点 (11)§8监测主要仪器 (11)8.1水平位移 (11)8.2垂直位移 (12)8.3桩身侧向变形 (12)8.4水位监测 (12)8.5地面质点振动速度 (12)§9监测频率 (12)§10资料整理与成果提交 (13)§11建筑物变形控制标准 (13)§12技术保障措施 (15)§13项目管理及人员配备 (16)§14其它 (17)§15基坑监测报价 (18)§1前言1.1工程概况1.1.1 线路方案及周边环境本区间线路出高崎站后，主要沿海堤路地下敷设，向西北方向行进，至里程右DK15+027.682地下隧道出地面，转为路基段。
YDK14+628.776～YDK15+027.682段为明挖法隧道结构，明挖区间起点处设置盾构井，盾构井~高崎站采用盾构施工，终点连接路基段。
本明挖区段位于福厦高铁东侧，临近铁路北站货场，明挖区间场地范围分布有高崎人行天桥、3座5层砼结构房屋、一座3层砖混结构及部分棚户。
地铁明挖区间基坑监测方案（含附属配套工程K5+548.902～K6+956.257）*****勘察有限公司二〇一八年十二月工程编号：方案编号：音乐学院～中村站明挖区间基坑监测方案编写：审核：审定：上海**工程勘察有限公司2018年12月目录第一章工程项目概况.......................................................................................................... - 5 -1.1工程概况.................................................................................................................. - 5 -1.2 周边环境...................................................................................................................... - 7 -1.3 地下管线...................................................................................................................... - 9 -1.4 工程地质及水文地质................................................................................................. - 10 -1.4.1 工程地质.......................................................................................................... - 10 -1.4.2 水文地质.......................................................................................................... - 21 -第二章监测方案总体概述...................................................................................................... - 24 -2.1方案编写依据............................................................................................................. - 24 -2.2监测的目的及流程..................................................................................................... - 25 -2.3监测原则..................................................................................................................... - 26 -2.3.1系统性原则....................................................................................................... - 26 -2.3.2可靠性原则....................................................................................................... - 26 -2.3.3与设计相结合原则........................................................................................... - 27 -2.3.4突出重点、兼顾全局的原则........................................................................... - 27 -2.3.5与施工相结合原则........................................................................................... - 27 -2.4监测范围及监测等级.................................................................................................. - 27 -2.5风险源及应对措施...................................................................................................... - 30 -2.6监测内容...................................................................................................................... - 35 -2.7周边环境监测点统计表.............................................................................................. - 35 -2.8音中明挖区段基坑监测工作量统计表...................................................................... - 36 -第三章控制点布设方案.......................................................................................................... - 37 -3.1监测控制网的布设...................................................................................................... - 37 -3.2控制测量...................................................................................................................... - 40 -3.2.1 仪器设备选用.................................................................................................. - 40 -3.2.2 控制测量精度要求.......................................................................................... - 41 -第四章围护结构和支撑体系监测方案.................................................................................. - 42 -4.1桩顶的水平位移、竖向位移监测.............................................................................. - 42 -4.2围护结构水平位移监测.............................................................................................. - 45 -4.3 土体深层水平位移监测............................................................................................. - 48 -4.4 支撑轴力监测............................................................................................................. - 49 -4.5 基坑外地下水位监测................................................................................................. - 52 -4.6立柱、盖板竖向位移监测......................................................................................... - 54 -4.7锚索拉力监测............................................................................................................. - 54 -第五章地表、周边环境监测方案.......................................................................................... - 55 -5.1 地表沉降监测............................................................................................................. - 55 -5.2 地下管线沉降监测..................................................................................................... - 55 -5.3 建（构）筑物竖向位移监测..................................................................................... - 56 -5.4 建（构）筑物倾斜监测............................................................................................. - 57 -5.5建筑物裂缝监测.......................................................................................................... - 59 -第六章现场巡视观察.............................................................................................................. - 64 -6.1 现场安全巡视的目的................................................................................................. - 64 -6.2 现场安全巡视对象及方法......................................................................................... - 64 -6.3明挖基坑现场安全巡视的内容如下: ......................................................................... - 65 -6.4现场安全巡视的资料整理.......................................................................................... - 66 -第七章监测点标识及保护措施.............................................................................................. - 68 -7.1 监测点的标识............................................................................................................. - 68 -7.2 监测点的保护............................................................................................................. - 68 -7.2.1 地表、管线竖向位移点的保护...................................................................... - 69 -7.2.2 基坑监测点/孔的保护..................................................................................... - 69 -7.2.3 水位孔的保护.................................................................................................. - 70 -7.2.4 支撑轴力测点保护.......................................................................................... - 70 -7.2.5 与施工单位的配合.......................................................................................... - 70 -7.3 监测点的受损恢复..................................................................................................... - 71 -第八章施工组织、仪器设备、监测频率及报警值.............................................................. - 74 -8.1 项目组织结构............................................................................................................. - 74 -8.2岗位职责...................................................................................................................... - 75 -8.3 仪器设备..................................................................................................................... - 76 -8.4 监测频率..................................................................................................................... - 76 -8.5 监测报警值................................................................................................................. - 77 -8.6 巡查预警..................................................................................................................... - 80 -第九章监测信息反馈体系、报消警流程及应急预案.......................................................... - 82 -9.1 监测成果反馈............................................................................................................. - 82 -9.2 监测报警流程............................................................................................................. - 83 -9.2.1 报警等级.......................................................................................................... - 83 -9.2.2 报警信息发布.................................................................................................. - 83 -9.3 报警响应..................................................................................................................... - 83 -9.4 监测消警流程............................................................................................................. - 85 -9.5 应急预案..................................................................................................................... - 87 -9.5.1 成立应急组织机构.......................................................................................... - 87 -9.5.2 应急指挥组分工与职责明确.......................................................................... - 87 -9.5.3 成员的主要责任.............................................................................................. - 87 -9.5.4 仪器、人员调集措施...................................................................................... - 88 -9.5.5 资料保护措施.................................................................................................. - 88 -9.5.6 监测仪器配备.................................................................................................. - 88 -9.5.7 监测数据报警.................................................................................................. - 88 -9.6 恶劣气候条件下加强监测及信息反馈预案............................................................. - 89 -9.7异常情况下的加强监测及信息反馈预案.................................................................. - 89 -9.8 应急仪器设备管理..................................................................................................... - 90 -第十章全质量环境风险控制.................................................................................................. - 90 -10.1 职业健康安全风险控制........................................................................................... - 90 -10.2 质量风险控制.......................................................................................................... - 98 -10.3 环境风险控制........................................................................................................ - 100 -第十一章附图........................................................................................................................ - 104 -第一章工程项目概况1.1工程概况杭州至富阳城际铁路工程土建施工SGHF-3标段为中铁四局与浙江交工集团联合体中标项目，本项目为音乐学院站~中村站明挖区间（含附属配套工程K5+548.902~K6+956.257）。
目录1工程概况 (1)1.1工程概况 (1)1.2自然条件 (2)2监测目的和依据 (3)2.1监测目的 (3)2.2监测技术依据 (4)3监测内容及项目 (4)4基准点、监测点的布设与保护 (6)4.1监测总体原则 (6)4.2沉降监测基准点及工作基点布置 (7)5监测点布置 (9)5.1沉降监测点埋设 (9)5.2围护墙（桩）深层水平位移监测点埋设 (11)5.3支撑轴力监测点埋设 (12)5.4地下水位监测点埋设 (13)5.5基坑围护墙顶水平位移、沉降监测点埋设 (14)6变形监测点保护及意外情况处理 (14)6.1变形监测点的保护措施 (14)6.2意外情况的处理 (14)7监测方法及精度 (15)7.1基准点及工作基点联测及复测 (15)7.2地表沉降监测 (17)7.3周边建筑物沉降监测 (18)7.4周边地下管线沉降监测 (18)7.5地面建筑物裂缝观测 (18)7.6周边建筑物倾斜和位移监测 (18)7.7围护墙（桩）深层水平位移监测 (19)7.8支撑内力监测 (20)7.9地下水位监测 (20)7.10基坑及周边环境描述 (21)8监测报警及异常情况下的监测措施 (21)8.1监测报警 (21)8.2监测变形异常时的措施 (22)9监测数据处理与信息反馈 (22)9.1监测数据的检核 (22)9.2监测数据处理 (23)9.3数据分析与信息反馈 (27)10技术成果资料 (29)10.1监测日报 (29)10.2周报、月报、年报 (30)10.3监测总结报告 (30)11项目组织计划 (31)11.1监测人员配备 (31)11.2监测仪器配备 (31)12作业安全及管理制度 (32)12.1安全生产措施 (32)12.2人员安全管理措施 (33)12.3测试仪器及数据安全管理措施 (33)12.4应急预案措施 (33)13质量保证措施 (34)13.1质量目标 (34)13.2人员、设备控制 (34)13.3数据质量控制 (35)14补充说明 (35)15附录 (35)1工程概况1.1工程概况1.2自然条件1.2.1气象水文X地区地处中纬度欧亚大陆东侧，气候为典型的北温带半湿润大陆性季风气候，夏季高温多雨，冬季寒冷干燥，春、秋短促。

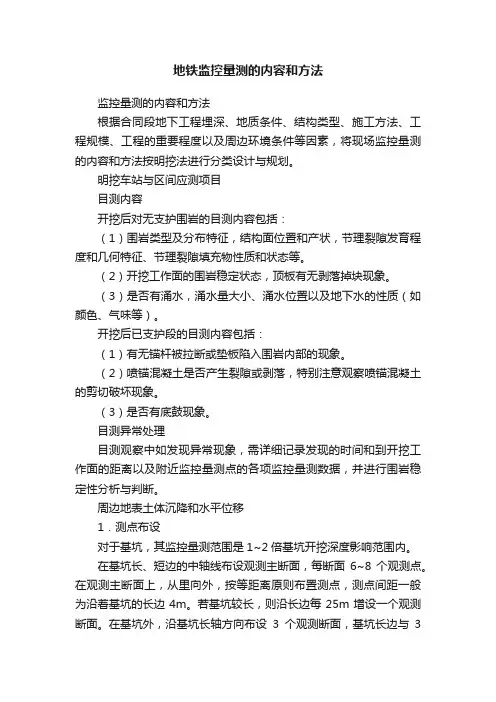

地铁监控量测的内容和方法监控量测的内容和方法根据合同段地下工程埋深、地质条件、结构类型、施工方法、工程规模、工程的重要程度以及周边环境条件等因素，将现场监控量测的内容和方法按明挖法进行分类设计与规划。
明挖车站与区间应测项目目测内容开挖后对无支护围岩的目测内容包括：（1）围岩类型及分布特征，结构面位置和产状，节理裂隙发育程度和几何特征、节理裂隙填充物性质和状态等。
（2）开挖工作面的围岩稳定状态，顶板有无剥落掉块现象。
（3）是否有涌水，涌水量大小、涌水位置以及地下水的性质（如颜色、气味等）。
开挖后已支护段的目测内容包括：（1）有无锚杆被拉断或垫板陷入围岩内部的现象。
（2）喷锚混凝土是否产生裂隙或剥落，特别注意观察喷锚混凝土的剪切破坏现象。
（3）是否有底鼓现象。
目测异常处理目测观察中如发现异常现象，需详细记录发现的时间和到开挖工作面的距离以及附近监控量测点的各项监控量测数据，并进行围岩稳定性分析与判断。
周边地表土体沉降和水平位移1．测点布设对于基坑，其监控量测范围是1~2倍基坑开挖深度影响范围内。
在基坑长、短边的中轴线布设观测主断面，每断面6~8个观测点。
在观测主断面上，从里向外，按等距离原则布置测点，测点间距一般为沿着基坑的长边4m。
若基坑较长，则沿长边每25m增设一个观测断面。
在基坑外，沿基坑长轴方向布设3个观测断面，基坑长边与3个观测断面见两两相邻，距离为25m。
沿基坑短轴方向，在基坑外部设1个观测断面，观测断面与基坑短边的间距为2m。
监控量测仪器和设备地表沉降采用徕卡Sprinter 250M-CN电子精密水准仪进行测量，所用的设备还有铟钢尺和分层沉降仪等。
监控量测方法和频率地面沉降的监控量测方法，即通过监控量测地面的固定测点在不同时间相对于参考点（基点）的标高，求出两次监控量测的差值，即为该测点的沉降值。
监控量测的频率：基坑开挖期间，基坑开挖深度5m以内时，每两天1次；开挖深度5~10m时，每天1次；开挖深度10m以上时，每天2次；同时，监测频率还受底板浇筑时间限制，底板浇筑后7天，每天2次；底板浇筑后7~14天，每天1次；底板浇筑后14~28天，每两天1次；底板浇筑后28天以上，每三天1次。
地铁站出入线明挖区间深基坑开挖监控监测方案1监控监测的目的1、为适应x轨道交通x工程建设，最大限度地规避风险，避免人员伤亡和环境损害，降低工程经济和工期损失，为x轨道交通x工程建设提供安全保障服务。
2、保证x地铁站出入线基坑支护结构的稳定和安全、保护周围环境，基坑开挖过程中应该根据监测数据进行信息化施工，及时对开挖方案进行调整，优化设计，使支护结构的设计既安全可靠又经济合理。
3、监测数据和相关分析资料可成为处理风险事务和工程安全事故的重要参考依据。
4、为建设管理单位对x轨道交通工程建设风险管理提供支持，通过现场安全监测、现场安全巡视和安全状态预警，较全面地掌握各工点的施工安全控制程度，对施工过程实施全面监控和有效控制管理。
5、积累资料和经验，为今后的同类工程设计提供类比依据。
2主要监测项目根据x轨道交通x工程施工图设计文件及相关规范，并综合考虑技术的可行性，x地铁站停车场出入线的监测项目及对象见表7-1。
表7-1 x地铁站停车场出入线监测项目表注：监测过程中应对开挖后工程地质与水文地质的观察记录；围护结构的观察描述；邻近建（构）筑物及地面的变形、裂缝等的观察描述；监测设施的检查。
3相关监控量测标准3.1 监测频率及周期本工程监测频率见表7-2所示。
各监测项目在施工开始前取得初始值，施工开始后按要求的频率进行监测，当工程施工结束，施工影响安全的因素消除，监测对象变形趋于稳定后，方可停止相应的监测工作。
表7-2 监测频率表3.2 监测控制值根据本工程设计文件，各监测项目控制值见表7-3所示。
表7-3 控制值统计表注：表中f为构件的承载能力设计值，fy为支撑的预应力设计值。
4主要测量方法及步骤4.1沉降监测方法本项目采用闭合或附合水准线路，奇偶站交替的方法进行水准观测，测站的观测顺序如下：①往测奇数站上：后-前-前-后偶数站上：前-后-后-前②返测奇数站上：前-后-后-前偶数站上：后-前-前-后沉降监测按《城市轨道交通工程测量规范》GB50308-2008二等垂直沉降监测主要技术要求观测，主要技术指标及要求见表7-4。
表7-4 沉降观测主要技术指标及要求观测注意事项：①对使用的电子水准仪、条码水准尺应在项目开始前和结束后进行检验，项目进行中也应定期进行检验。
当观测成果异常，经分析与仪器有关时，应及时对仪器进行检验与校正；②观测应做到三固定，即固定人员、固定仪器、固定测站；③观测前应正确设定记录文件的存贮位置、方式，对电子水准仪的各项控制限差参数进行检查设定，确保附合观测要求；④应在标尺分划线成像稳定的条件下进行观测；⑤仪器温度与外界温度一致时才能开始观测；⑥数字水准仪应避免望远镜直对太阳，避免视线被遮挡，仪器应在生产厂家规定的范围内工作，震动源造成的震动消失后，才能启动测量键，当地面震动较大时，应随时增加重复测量次数；⑦每测段往测和返测的测站均应为偶数，否则应加入标尺零点差改正；⑧完成闭合或附合路线时，应注意记录的闭合或附合差情况，确认合格后方可完成测量工作，否则应查找原因直至返工重测合格。
4.2水平位移监测方法在基坑外设置强制对中台，基坑影响区外设置3个平面控制点。
每次监测将全站仪架设于强制对中台上，通过基坑影响区外的两个平面控制点1和控制点2（图6-15），采用后方交会的方法，可测得架设全站仪处坐标，通过控制点3可检核后方交会精度，通过全站仪处坐标和控制点坐标，可直接测得桩顶监测点坐标。
图7-1 桩顶水平位移测量示意图4.3钢支撑轴力监测方法轴力计的工作原理是：当轴力计受轴向力时，引起弹性钢弦的张力变化，改变了钢弦的振动频率，通过频率仪测得钢弦的频率变化，即可测出所受作用力的大小。
一般计算公式如下：P=K△F+b△T+B式中：P一支撑轴力(kN)K一轴力计的标定系数(kN／F)△F 一轴力计输出频率模数实时测量值相对于基准值的变化量(F) b 一轴力计的温度修正系数(kN ／℃)△T 一轴力计的温度实时测量值相对于基准值的变化量(℃) B 一轴力计的计算修正值(kN) 频率模数F=f2×1035围护桩水平位移和垂直位移监测 5.1桩体水平位移监测方法 1、用模拟探头检查测斜管导槽；2、测试时，联接探头和测斜仪，检查密封装置，电池充电量，仪器是否工作正常。
将探头放入测斜管，测试应从孔底开始，自下而上沿导管全长每一个测段固定位置测读一次，测段长度为0.5m ，每个测段测试一次读数后，将测头提转180°，插入同一对导槽重复测试，两次读数应接近，符号相反，取数字平均值，作为该次监测值，如果测量数据有较大差异，应及时复测。
将在围护结构中同一测斜管的不同深度处所测得的变位值δi ，点在坐标纸上连接起来，便可绘制出桩体的水平变位（H ～δi ）曲线。
5.2监测数据计算首先，必须设定好基准点，围护桩桩体水平位移观测的基准点一般设在测斜管的底部，当被测桩体产生变形时，测斜管轴线产生挠度，用测斜仪测定测斜管各段的倾角，便可计算出桩体的水平位移，设基准点为O 点，坐标为（X0，Y0），于是测斜管轴线各测点的平面坐标由下面两式（7-1）、（7-2）确定：∑∑==∆••+=+=ji xi ji xi j f L X L X X 1010sin εα （7-1）∑∑==∆••+=+=ji yi j i yi j f L Y L Y Y 1010sin εα （7-2）式中，i ——测点序号，i=1，2，····j ； L ——测斜仪标距或测点间距(m)； f ——测斜仪率定常数；xiε∆——X 方向第i 段正、反测应变读数差之半；yiε∆——Y 方向第i 段正、反测应变读数差之半；测斜观测分析计算图见图7-2所示：为消除量测装置零漂引起的误差，每一测段两个方向的倾角都应进行正、反两次量测，即()()2ix ix xi-+-=∆εεε （6-5） ()()2iy iy yi -+-=∆εεε （6-6）当xiε∆或>∆yi ε时，表示向X 轴或Y 轴正向倾斜，当xiε∆或<∆yi ε时，表示想X 轴或Y 轴负向倾斜，由上面可计算出测斜管轴线各测点水平位置，比较不同测次各测点水平坐标，便知道桩体的水平位移量。
6轴力监测 6.1监测点布设方法 （1）测点埋设方法①采用专用的轴力安装架固定轴力计，安装架圆形钢筒上没有开槽的一端面与支撑的牛腿(活络头)上的钢板电焊焊接牢固，钢支撑中心轴线与安装中心点须对齐。
②待焊接冷却后，将轴力计推入安装架圆形钢筒内，并用螺丝（M10）把轴力计固定在安装架上。
③钢支撑吊装到位后，即安装架的另一端(空缺的那一端)与围护墙体上的钢板对上，中间加一块250×250×25mm 的加强钢垫板，以扩大轴力计受力面积，防止轴力计受力后陷入钢板影响测试结果。
④将读数电缆接到基坑顶上的观测站；电缆统一编号，用白色胶布绑在电缆线上作出标识，电缆每隔两米进行固定，外露部分作好保护措施。
（2）埋设技术要求：①安装前测量一下轴力计的初频，是否与出厂时的初频相符合(≤±20Hz)，如果不符合应重新标定或者然后另选用符合要求的轴力计。
②安装过程必须注意轴力计和钢支撑轴线在一条直线上，各接触面平整，确保钢支撑受力状态通过轴力计（反力计）正常传递到支护结构上。
在钢支撑在吊装前，把轴力计的电缆妥善地绑在安装架的两翅膀内侧，防止在吊装过程中损伤电缆。
图7-3 轴力计安装示意及实景图6.2监测仪器及监测方法钢支撑轴力监测仪器见表7-5。
表7-5 钢支撑轴力监测仪器表序号仪器名称及型号主要技术指标1 泰瑞科TRC09数字式频率计测频范围500～6000 Hz，最小读数0.1 Hz轴力计安装后，在施加钢支撑预应力前进行轴力计的初始频率的测量，在施加钢支撑预应力时，应该测量其频率，计算出其受力，同时要根据千斤顶的读数对轴力计的结果进行校核，进一步修正计算公式。
支撑轴力量测时，同一批支撑尽量在相同的时间或温度下量测，每次读数均应记录温度测量结果。
在施工过程中按要求的频率进行监测。
6.3监测数据方法轴力计的工作原理是：当轴力计受轴向力时，引起弹性钢弦的张力变化，改变了钢弦的振动频率，通过频率仪测得钢弦的频率变化，即可测出所受作用力的大小。
一般计算公式如下：P=K△F+b△T+B （7-3）式中：P一支撑轴力(kN)K一轴力计的标定系数(kN／F)△F一轴力计输出频率模数实时测量值相对于基准值的变化量(F)b一轴力计的温度修正系数(kN／℃)△T一轴力计的温度实时测量值相对于基准值的变化量(℃)B一轴力计的计算修正值(kN)频率模数F=f2×1037施工安全判别警情等级划分为黄色预警、橙色报警、红色报警和紧急报警，各级警情划分标准及报告、处置、消警要求见表7-6。
表7-6 警情等级划分、报告、处置及消警要求8地下管线沉降监测对风险较大的重要管线宜直接观测管顶沉降，对有管沟的观测管沟结构顶沉降，有窨井的可直接在管顶或沟顶制作沉降标识，没有窨井的，采用钻孔或挖孔方法挖至管线顶表面，埋深较大的，用金属杆引至地面，在凸出部位标识或粘贴金属物作为测点，监测标志外加保护管，保护管延伸至地面，在地面制作窨井，加井盖进行保护。
其他管线或不便于在管顶或管沟顶直接布设的管线应尽量布设直接点，若因特殊原因实在无法布设直接点的可用地表沉降测点代替管线沉降，地面沉降监测点布设方法见本节道路及地表测点埋设方法。
