国开电大机械设计基础形考任务1答案1．机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
A.对B.错题目1答案：对2．机构都是可动的。
A.对B.错题目2答案：对3．机构中的主动件和从动件，都是构件。
A.对B.错题目3答案：对4．机器是由机构组合而成的，机构的组合一定就是机器。
A.对B.错题目4答案：错5．作用于刚体上某点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了。
A.对B.错题目5答案：错6．在两个力作用下的构件称为二力构件。
A.对B.错题目6答案：错7．合力一定大于分力。
A.对B.错题目7答案：错8．力偶无合力。
A.对B.错题目8答案：对9．刚体上作用力偶的力偶矩大小与矩心的具体位置无关。
A.对B.错题目9答案：对10．组成移动副的两构件之间的接触形式，只有平面接触。
A.对B.错题目10答案：对11．在平面机构中，齿轮副是低副。
A.对B.错题目11答案：错12．作用在刚体上的二力平衡条件是_______。
A.大小相等、方向相反、作用线相同、作用在两个相互作用物体上B.大小相等、方向相反、作用线相同、作用在同一刚体上C.大小相等、方向相同、作用线相同、作用在同一刚体上D.大小相等、方向相反、作用点相同题目12答案：大小相等、方向相反、作用线相同、作用在同一刚体上13．取分离体画受力图时，以下说法错误的是_______。
A.铰链约束力的指向可以假定，光滑面约束力的指向不能假定。
B.固定端约束力的指向可以假定，柔体约束力的指向不能假定。
C.固定端约束力的指向可以假定，柔体约束力的指向不能假定。
D.柔体约束力的指向可以假定，正压力的指向不能假定。
题目13答案：柔体约束力的指向可以假定，正压力的指向不能假定。
14．下图所示的受力系统中，不计杆AB、杆BC和绳DE的自重，则杆AB的正确受力图为_______。
题目14答案：C15．力偶对物体的作用效果，取决于下列因素_______。
国家开放大学《机械设计基础》章节测试题参考答案绪论1.机器是由机构组合而成的，机构的组合一定就是机器。
（×）2.机构都是可动的。
（√）3.所有构件一定都是由两个以上零件组成的。
（×）4．如图所示，已知一重量的物体放在水平面上，水平面和物体间的摩擦系数。
请分析下列情况：（1）（4分）当作用在物体上的水平力时，（B）。
A．摩擦力为0，物体处于平衡状态B．摩擦力为10N，物体处于平衡状态C．摩擦力为20N，物体处于平衡状态D．摩擦力为40N，物体滑动（2）（4分）当作用在物体上的水平力时，（B）。
A．摩擦力为0，物体处于平衡状态B．摩擦力为10N，物体处于平衡状态C．摩擦力为20N，物体处于平衡状态D．摩擦力为40N，物体滑动（3）（4分）当作用在物体上的水平力时，（B）。
A．摩擦力为0，物体处于平衡状态B．摩擦力为10N，物体处于平衡状态C．摩擦力为20N，物体处于平衡状态D．摩擦力为40N，物体滑动一.机构静力分析基础1.只受两个力作用但不保持平衡的物体是二力构件。
（×）2.悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。
（×）3.作用于刚体上某点的力，作用点沿其作用线移动后，不改变原力对刚体的作用效果。
（√）4.刚体上作用力偶的力偶矩大小与矩心的具体位置无关。
（√）5.作用在刚体上的二力平衡条件是_______。
A. 大小相等、方向相反、作用线相同、作用在同一刚体上B. 大小相等、方向相同、作用线相同、作用在同一刚体上C. 大小相等、方向相反、作用点相同D. 大小相等、方向相反、作用线相同、作用在两个相互作用物体上6.下图所示的受力系统中，杆AB的正确受力图为___D__。
A. B.C. D.7.如图所示，已知一重量G=100N的物体放在水平面上，水平面和物体间的摩擦系数fs=0.3。
请分析下列情况：（1）当作用在物体上的水平力F=10N时，（B）。

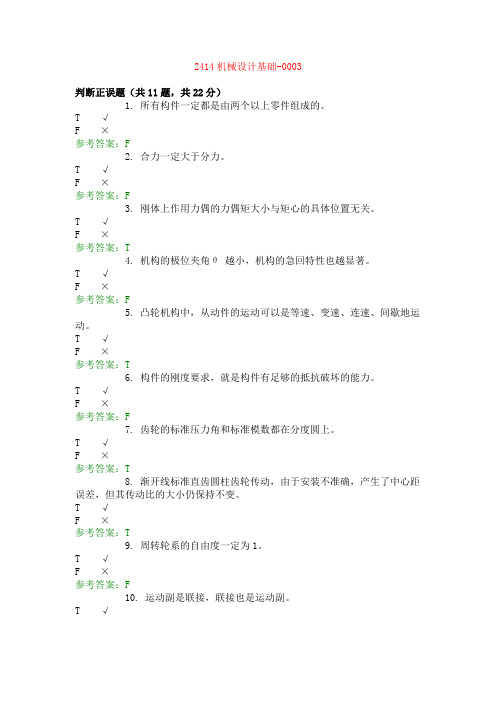

2414机械设计基础-0003判断正误题（共11题，共22分）1. 所有构件一定都是由两个以上零件组成的。
T √F ×参考答案：F2. 合力一定大于分力。
T √F ×参考答案：F3. 刚体上作用力偶的力偶矩大小与矩心的具体位置无关。
T √F ×参考答案：T4. 机构的极位夹角θ越小，机构的急回特性也越显著。
T √F ×参考答案：F5. 凸轮机构中，从动件的运动可以是等速、变速、连速、间歇地运动。
T √F ×参考答案：T6. 构件的刚度要求，就是构件有足够的抵抗破坏的能力。
T √F ×参考答案：F7. 齿轮的标准压力角和标准模数都在分度圆上。
T √F ×参考答案：T8. 渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
T √F ×参考答案：T9. 周转轮系的自由度一定为1。
T √F ×参考答案：F10. 运动副是联接，联接也是运动副。
T √F ×参考答案：F11. 仅传递扭矩的轴是转轴。
T √F ×参考答案：F单项选择题（共10题，共30分）1. 机构具有确定相对运动的条件是_______。
A 机构的自由度数目等于原动件数目B 机构的自由度数目大于原动件数目C 机构的自由度数目小于原动件数目D 机构的自由度数目大于或等于原动件数目参考答案：A2. 在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取_______。
A 最短杆B 最短杆的相邻杆C 最短杆的相对杆D 任何一杆参考答案：A3. 为保证四杆机构良好的传力性能，_______不应小于最小许用值。
A 压力角B 传动角C 极位夹角D 啮合角参考答案：B4. 凸轮机构中从动件常用的运动规律，有刚性冲击的是_______。
A 等速运动规律B 等加速运动规律C 简谐运动规律D 等减速运动规律参考答案：A5. 渐开线齿廓形状取决于_______直径大小。

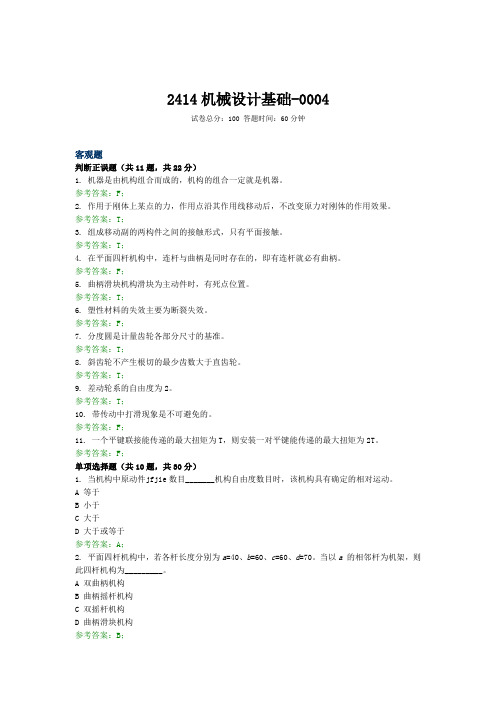

2414机械设计基础-0004试卷总分：100 答题时间：60分钟客观题判断正误题（共11题，共22分）1. 机器是由机构组合而成的，机构的组合一定就是机器。
参考答案：F；2. 作用于刚体上某点的力，作用点沿其作用线移动后，不改变原力对刚体的作用效果。
参考答案：T；3. 组成移动副的两构件之间的接触形式，只有平面接触。
参考答案：T；4. 在平面四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄。
参考答案：F；5. 曲柄滑块机构滑块为主动件时，有死点位置。
参考答案：T；6. 塑性材料的失效主要为断裂失效。
参考答案：F；7. 分度圆是计量齿轮各部分尺寸的基准。
参考答案：T；8. 斜齿轮不产生根切的最少齿数大于直齿轮。
参考答案：T；9. 差动轮系的自由度为2。
参考答案：T；10. 带传动中打滑现象是不可避免的。
参考答案：F；11. 一个平键联接能传递的最大扭矩为T，则安装一对平键能传递的最大扭矩为2T。
参考答案：F；单项选择题（共10题，共30分）1. 当机构中原动件jfjie数目_______机构自由度数目时，该机构具有确定的相对运动。
A 等于B 小于C 大于D 大于或等于参考答案：A；2. 平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。
当以a 的相邻杆为机架，则此四杆机构为_________。
A 双曲柄机构B 曲柄摇杆机构C 双摇杆机构D 曲柄滑块机构参考答案：B；3. 曲柄摇杆机构中，曲柄为主动件时，_______为死点位置。
A 曲柄与连杆共线时的位置B 摇杆与连杆共线时的位置C 不存在D 曲柄与连杆成90°参考答案：C；4. 下列机构中，不属于间歇机构的是_______。
A 棘轮机构B 槽轮机构C 齿轮机构D 不完全齿轮机构参考答案：C；5. 标准齿轮的_________上的压力角为20°。
A 基圆B 分度圆C 齿根圆D 齿顶圆参考答案：B；6. 为了齿轮能进入啮合，它们必须相同的是_______。

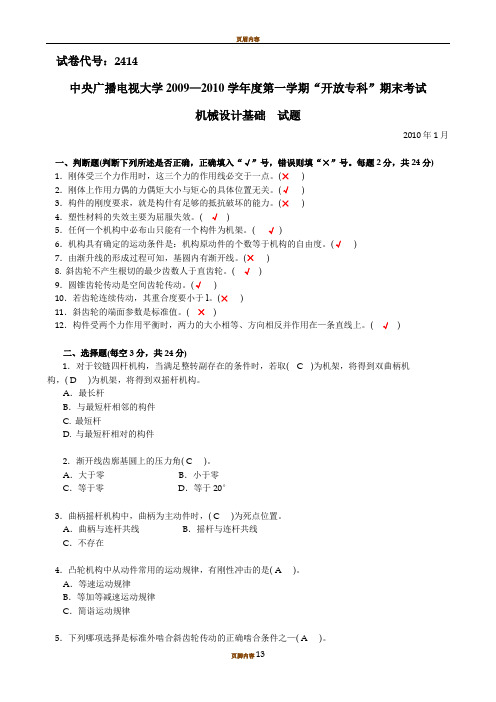

试卷代号：2414中央广播电视大学2009—2010学年度第一学期“开放专科”期末考试机械设计基础试题2010年1月一、判断题(判断下列所述是否正确，正确填入“√”号，错误则填“×”号。
每题2分，共24分) 1．刚体受三个力作用时，这三个力的作用线必交于一点。
(×)2．刚体上作用力偶的力偶矩大小与矩心的具体位置无关。
(√)3．构件的刚度要求，就是构什有足够的抵抗破坏的能力。
(×)4．塑性材料的失效主要为屈服失效。
( √)5．任何—个机构中必布山只能有一个构件为机架。
( √)6．机构具有确定的运动条件是：机构原动件的个数等于机构的自由度。
(√)7．由渐升线的形成过程可知，基圆内有渐开线。
(×)8. 斜齿轮不产生根切的最少齿数人于直齿轮。
( √)9．圆锥齿轮传动是空间齿轮传动。
(√)10．若齿轮连续传动，其重合度要小于l。
(×)11．斜齿轮的端面参数是标准值。
( ×)12．构件受两个力作用平衡时，两力的大小相等、方向相反并作用在—条直线上。
( √)二、选择题(每空3分，共24分)1．对于铰链四杆机构，当满足整转副存在的条件时，若取( C )为机架，将得到双曲柄机构，( D )为机架，将得到双摇杆机构。
A．最长杆B．与最短杆相邻的构件C. 最短杆D. 与最短杆相对的构件2．渐开线齿廓基圆上的压力角( C )。
A．大于零B．小于零C．等于零D．等于20°3．曲柄摇杆机构中，曲柄为主动件时，( C )为死点位置。
A．曲柄与连杆共线B．摇杆与连杆共线C．不存在4．凸轮机构中从动件常用的运动规律，有刚性冲击的是( A )。
A．等速运动规律B．等加等减速运动规律C．简诣运动规律5．下列哪项选择是标准外啮合斜齿轮传动的正确啮合条件之—( A )。
A．两齿轮的法面模数相等B．两齿轮的端面模数相等C．两齿轮的螺旋角同向6．渐开线齿廓形状取决于( C )直径大小。
国家开放大学电大《机械设计基础》机考网考5套题库及答案题库一试卷总分：100 答题时间：60分钟一、判断正误题（共11题，共22分）1、机构中的主动件和从动件，都是构件。
（"）2、作用于刚体上某点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了o（X）3、力偶无合力。
（J）4、机构的极位夹角8越小，机构的急回特性也越显著。
（X）5、在实际生产中，机构的“死点'位置对工作都是不利的，处处都要考虑克服。
（X）6、塑性材料的失效主要为屈服失效。
（J）7、齿数z、压力角a、齿顶高系数h。
和顶隙系数c都是标准值的齿轮是标准齿轮。
（X）8、用展成法加工齿轮时，同一模数和同一压力角，但不同齿数的两个齿轮,可以使用一把齿轮刀具进行加工。
（"）9、连续工作的闭式蜗杆传动需进行热平衡计算，以控制工作温度。
（"）10、联接是将两个或两个以上的零件联成一个整体的结构。
（X）11、工作中转动的轴为转轴。
（X）二、单项选择题（共10题，共30分）1、下图所示的受力系统中，杆AB的正确受力图为（）。
A.2、平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。
当以a对面的杆为机架，则此四杆机构为0。
A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构3、机械中常利用()的惯性力来越过机构的死点位置。
A.主动构件B.联接构件C.从动构件D.任何构件4、脆性材料的失效形式为()。
A.屈服失效B.断裂失效C.扭转失效D.点蚀失效5、用齿条型刀具范成加工渐开线直齿圆柱齿轮，当被加工齿轮的齿数Z()时，将发生根切现象。
A.=17B.<17.C.>17D.=206、()是标准外啮合斜齿轮传动的正确啮合条件之一。
A.两齿轮的端而压力角相等B.两齿轮的端面模数相等C.两齿轮的螺旋角旋向相反D.两齿轮齿数相等7、蜗杆传动装置中，蜗杆的头数为Z,蜗杆直径系数为q,蜗轮齿数为乙Z2,则蜗轮蜗杆传动的标准中心距a等于()。
国家开放大学煤炭学院形考试卷考试科目：机械设计基础试卷代号：试卷说明：1、本试卷共6 页，三种题型，满分100分。
2、本次考试为闭卷，考试时间为90分钟。
一、单项选择题（共30题，每小题2分，计60分。
选出一个正确的答案，并将字母标号填在括号内。
）1. 划分材料是塑性或脆性的标准，主要取决于（）。
A．材料的强度极限B．材料在变形过程中有无屈服现象C．材料硬度的大小D．材料疲劳极限2. 螺纹连接防松的根本在于防止（）之间的相对转动。
A．螺栓和螺母B．螺栓和被连接件C．螺母和被连接件D．被连接件和被连接件3. 在下列各种防松方法中，利用摩擦原理防松的方法是（）。
A．弹簧垫圈B．开口销C．焊接D．止动垫片4. 平键的截面尺寸（b、h）通常是根据（）按标准选择。
A．轴的直径B．轴传递转矩的大小C．传递功率的大小D．轮毂装配到轴上较方便5．标准直齿圆柱齿轮的齿形系数Y Fa取决于（）。
A．模数B．齿数C．齿宽系数D．齿面硬度6. 45钢齿轮，经调质处理后其硬度值为（）。
A．45～50HRC B．220～270HBS C．160～180HBS D．320～350HBS7. 对于开式齿轮传动，在工程设计中，一般（）。
A．按接触强度设计齿轮尺寸，再校核弯曲强度B．按弯曲强度设计齿轮尺寸，再校核接触强度C．只需按接触强度设计D．只需按弯曲强度设计8. 对于齿面硬度≤350HBS的闭式齿轮传动，在工程设计时一般先按（）计算。
A．接触强度B．弯曲强度C．磨损条件D．胶合条件9. 如果齿轮的模数、转速和传递的功率不变，增加齿轮的直径，则齿轮的（）。
A．接触强度减小B．弯曲强度增加C．接触强度增大D．都不是10. 蜗杆传动中，将蜗杆分度圆直径定为标准值是为了（）。
A．使中心距也标准化B．避免蜗杆刚度过小C．提高加工效率D．减少蜗轮滚刀的数目，便于刀具标准化11. 在标准蜗杆传动中，蜗杆头数一定时，若增大蜗杆直径系数，将使传动效率（）。
试卷代号：2414中央广播电视大学2009—2010 学年度第一学期“开放专科”期末考试机械设计基础试题2010 年1月、判断题（判断下列所述是否正确，正确填入“/号，错误则填“X”号。
每题2 分，共24 分）1．刚体受三个力作用时，这三个力的作用线必交于一点。
（X ）2•刚体上作用力偶的力偶矩大小与矩心的具体位置无关。
（V ）3．构件的刚度要求，就是构什有足够的抵抗破坏的能力。
（X ）4•塑性材料的失效主要为屈服失效。
（V ）5.任何一个机构中必布山只能有一个构件为机架。
（ V ）6•机构具有确定的运动条件是：机构原动件的个数等于机构的自由度。
（V ）7•由渐升线的形成过程可知，基圆内有渐开线。
（X ）8.斜齿轮不产生根切的最少齿数人于直齿轮。
（ V ）9.圆锥齿轮传动是空间齿轮传动。
（V ）10 •若齿轮连续传动，其重合度要小于l。
（X ）11.斜齿轮的端面参数是标准值。
（X ）12.构件受两个力作用平衡时，两力的大小相等、方向相反并作用在一条直线上。
（V ）二、选择题（每空3分，共24 分）1•对于铰链四杆机构，当满足整转副存在的条件时，若取（ C ）为机架，将得到双曲柄机构，（ D ）为机架，将得到双摇杆机构。
A •最长杆B •与最短杆相邻的构件C.最短杆D.与最短杆相对的构件2.渐开线齿廓基圆上的压力角（C ）。
A •大于零B •小于零C .等于零D .等于20°3•曲柄摇杆机构中，曲柄为主动件时，（C ）为死点位置。
A •曲柄与连杆共线B •摇杆与连杆共线C .不存在4•凸轮机构中从动件常用的运动规律，有刚性冲击的是（A ）。
A •等速运动规律B •等加等减速运动规律C •简诣运动规律5 .下列哪项选择是标准外啮合斜齿轮传动的正确啮合条件之一( A )。
A •两齿轮的法面模数相等C .两齿轮的螺旋角同向 B •两齿轮的端面模数相等不能。
力在一个刚体上有可传性， AB 和BC 是两个构件。
国家开放⼤学《机械设计基础》试卷及参考答案（2套）国家开放⼤学煤炭学院形考试卷考试科⽬：机械设计基础试卷代号：试卷说明：1、本试卷共6 页，三种题型，满分100分。
2、本次考试为闭卷，考试时间为90分钟。
⼀、单项选择题（共30题，每⼩题2分，计60分。
选出⼀个正确的答案，并将字母标号填在括号内。
）1. 划分材料是塑性或脆性的标准，主要取决于（）。
A．材料的强度极限B．材料在变形过程中有⽆屈服现象C．材料硬度的⼤⼩D．材料疲劳极限2. 螺纹连接防松的根本在于防⽌（）之间的相对转动。
A．螺栓和螺母B．螺栓和被连接件C．螺母和被连接件D．被连接件和被连接件3. 在下列各种防松⽅法中，利⽤摩擦原理防松的⽅法是（）。
A．弹簧垫圈B．开⼝销C．焊接D．⽌动垫⽚4. 平键的截⾯尺⼨（b、h）通常是根据（）按标准选择。
A．轴的直径B．轴传递转矩的⼤⼩C．传递功率的⼤⼩D．轮毂装配到轴上较⽅便5．标准直齿圆柱齿轮的齿形系数Y Fa取决于（）。
A．模数B．齿数C．齿宽系数D．齿⾯硬度6. 45钢齿轮，经调质处理后其硬度值为（）。
A．45～50HRC B．220～270HBS C．160～180HBS D．320～350HBS7. 对于开式齿轮传动，在⼯程设计中，⼀般（）。
A．按接触强度设计齿轮尺⼨，再校核弯曲强度B．按弯曲强度设计齿轮尺⼨，再校核接触强度C．只需按接触强度设计D．只需按弯曲强度设计8. 对于齿⾯硬度≤350HBS的闭式齿轮传动，在⼯程设计时⼀般先按（）计算。
A．接触强度B．弯曲强度C．磨损条件D．胶合条件9. 如果齿轮的模数、转速和传递的功率不变，增加齿轮的直径，则齿轮的（）。
A．接触强度减⼩B．弯曲强度增加C．接触强度增⼤D．都不是10. 蜗杆传动中，将蜗杆分度圆直径定为标准值是为了（）。
A．使中⼼距也标准化B．避免蜗杆刚度过⼩C．提⾼加⼯效率D．减少蜗轮滚⼑的数⽬，便于⼑具标准化11. 在标准蜗杆传动中，蜗杆头数⼀定时，若增⼤蜗杆直径系数，将使传动效率（）。
判断正误题（共11题，共22分）1. 所有构件一定都是由两个以上零件组成的。
T √F ×参考答案：F；考生答案：F；试题分数：2；考生得分：22. 合力一定大于分力。
T √F ×参考答案：F；考生答案：F；试题分数：2；考生得分：23. 刚体上作用力偶的力偶矩大小与矩心的具体位置无关。
T √F ×参考答案：T；考生答案：T；试题分数：2；考生得分：24. 机构的极位夹角θ越小，机构的急回特性也越显著。
T √F ×参考答案：F；考生答案：T；试题分数：2；考生得分：05. 凸轮机构中，从动件的运动可以是等速、变速、连速、间歇地运动。
T √F ×参考答案：T；考生答案：T；试题分数：2；考生得分：26. 构件的刚度要求，就是构件有足够的抵抗破坏的能力。
T √F ×参考答案：F；考生答案：F；试题分数：2；考生得分：27. 齿轮的标准压力角和标准模数都在分度圆上。
T √F ×参考答案：T；考生答案：T；试题分数：2；考生得分：28. 渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
T √F ×参考答案：T；考生答案：F；试题分数：2；考生得分：09. 周转轮系的自由度一定为1。
T √F ×参考答案：F；考生答案：T；试题分数：2；考生得分：010. 运动副是联接，联接也是运动副。
T √F ×参考答案：F；考生答案：F；试题分数：2；考生得分：211. 仅传递扭矩的轴是转轴。
T √F ×参考答案：F；考生答案：F；试题分数：2；考生得分：2单项选择题（共10题，共30分）1. 机构具有确定相对运动的条件是_______。
A 机构的自由度数目等于原动件数目B 机构的自由度数目大于原动件数目C 机构的自由度数目小于原动件数目D 机构的自由度数目大于或等于原动件数目参考答案：A；考生答案：A；试题分数：3；考生得分：32. 在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取_______。
试卷代号：2414中央广播电视大学2009—2010 学年度第一学期“开放专科”期末考试机械设计基础试题2010 年1月、判断题（判断下列所述是否正确，正确填入“/号，错误则填“X”号。
每题2 分，共24 分）1．刚体受三个力作用时，这三个力的作用线必交于一点。
（X ）2•刚体上作用力偶的力偶矩大小与矩心的具体位置无关。
（V ）3．构件的刚度要求，就是构什有足够的抵抗破坏的能力。
（X ）4•塑性材料的失效主要为屈服失效。
（V ）5.任何一个机构中必布山只能有一个构件为机架。
（ V ）6•机构具有确定的运动条件是：机构原动件的个数等于机构的自由度。
（V ）7•由渐升线的形成过程可知，基圆内有渐开线。
（X ）8.斜齿轮不产生根切的最少齿数人于直齿轮。
（ V ）9.圆锥齿轮传动是空间齿轮传动。
（V ）10 •若齿轮连续传动，其重合度要小于l。
（X ）11.斜齿轮的端面参数是标准值。
（X ）12.构件受两个力作用平衡时，两力的大小相等、方向相反并作用在一条直线上。
（V ）二、选择题（每空3分，共24 分）1•对于铰链四杆机构，当满足整转副存在的条件时，若取（ C ）为机架，将得到双曲柄机构，（ D ）为机架，将得到双摇杆机构。
A •最长杆B •与最短杆相邻的构件C.最短杆D.与最短杆相对的构件2.渐开线齿廓基圆上的压力角（C ）。
A •大于零B •小于零C .等于零D .等于20°3•曲柄摇杆机构中，曲柄为主动件时，（C ）为死点位置。
A •曲柄与连杆共线B •摇杆与连杆共线C .不存在4•凸轮机构中从动件常用的运动规律，有刚性冲击的是（A ）。
A •等速运动规律B •等加等减速运动规律C •简诣运动规律5 .下列哪项选择是标准外啮合斜齿轮传动的正确啮合条件之一( A )。
A •两齿轮的法面模数相等C .两齿轮的螺旋角同向 B •两齿轮的端面模数相等不能。
力在一个刚体上有可传性， AB 和BC 是两个构件。
四、计算题（32分）1 .计算图示机构的自由度。
（8分）6 •渐开线齿廓形状取决于（C A .节圆 C .基圆 ）直径大小。
B .分度圆 D .齿顶圆 7.卜列型号V 带中， 哪种具有最人横截面积 (D ) A. Z 型 B. C 型 C . A 刑D. E 型 三、简答题（20分） 1 .两根圆截面轴，直径分别为 应力之比。
（10分） 16 切应力为：8 I 。
40mm 和80mm ，横截面上的扭矩相同, 丁 ]1；£JI = 4^：8^ = 8：1IT试求两轴横截面上最大扭转切2 .根据力的可传性，是否可以将作用于BC 杆上的力F 沿作用线移动到AB 杆上？为什么？（10分）1 .解：活动构件数 n =6低副数P L = 8 高剐数P H = l自由度数 F = 3n -2P L -P H = 3 X 6-2 X 8-1 = 1*2.一渐开线直齿圆柱标准齿轮，已知齿数Z = 25，齿距p = 12.566mm ，压力角。
=20°, h a =|,*C = 0.25。
试求：该齿轮的分度圆直径，齿顶圆直径、齿根圆直径、基圆直径、齿厚、齿槽宽。
（12分）解：模数 m = p / n = 12.566/ n =4mm 分度圆 d〔= mz = 100mm 、*齿顶圆 d a = （Z 1 十 2 h a ）m = 108mm* *齿根圆 d f = （Z 一 2 ha 一 2 C ）m = 90mm （2 分）基圆 d b= dp osa -100X cos20°= 93.97mm 分度圆齿厚、齿槽宽 s = e = p/2= 6.28mm3.图示圆截面阶梯杆， 直径分别为d 1= 20mm , d 2= 35mm , F 1= 40kN , F 2= 20kN ,材料的许用应力[c ] =150MPa ，试校核该杆的强度。
（12分）解：(1)求轴力N i = F |=40kNF221N2= F I十F?= 60kN(2)计算应力5二F/A1 = 127.39MPa(2=F2/A2=62.39MPa(3)校核强度[(T ] = 150MPa(T I <[ (T ] 安全(T 2<[ T ] 安全试卷代号：2414中央广播电视大学2009—2010 学年度第二学期“开放专科”期末考试机械设计基础试题2010 年7 月一、判断题(判断下列所述是否正确，正确填入“/号。
错误则填“X”号。
每题2分。
共24分)1 .悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。
(X )2．压力角就是作用于构件上的力和速度的夹角。
( X )3 .两个以上的构件通过同轴转动副联在一处所构成的铰链称为复合铰链。
(V )4.自由度为I 的轮系称为行星轮系。
( X )5.力偶的力偶矩大小与矩心的具体位置无关。
( V )6.构件的刚度要求，就是构件有足够的抵抗破坏的能力。
(X )7.直齿圆锥齿轮的分度圆直径取决于齿数和小端模数。
( X )8.塑性材料的失效主要为屈服失效。
( V )9.任何一个机构中必有也只能有一个构件为机架。
( V )10.机构具有确定的运动条件是：机构原动件的个数等于机构的自由度。
( V )11.带传动中打滑现象是不可避免的。
(X )12.若齿轮连续传动，其重合度要小于I。
( X )二、选择题(每题3 分，共24 分)1 .作用在刚体上的二力平衡条件是( B )。
A .大小相等、方向相反、作用线相同、作用在两个相互作用物体上B .大小相等、方向相反、作用线相同、作用在同一刚体上C.大小相等、方向相同、作用线相同、作用在同一刚体上D .大小相等、方向相反、作用点相同2.力对物体作用效果，可使物体（D）。
A .产生运动B .产生内力C.产生变形 D .运动状态发生改变或产生变形3.力偶对物体的作用效果，取决于下列因素（C ）。
A .力偶的大小和力偶在作用平面内的转向B .力偶臂的长短和力偶在作用平面内的转向C.力偶矩的大小和力偶在作用平面内的转向D .仅取决于力偶矩的大小，与力偶在作用平面内的转向无关4. A、B、C点分别作用30N、100N、70N的力偶矩，方向如图所示, 矩为（C ）。
三、简答题（20分）1 •如图所示，已知一重为G=100N的物体放在水平面上，其摩擦因数f s=0.3。
当作用在物体上的水平力F大小分别为10N、20N、40N时，试分析这三种情形下，物体是否平衡？摩擦力等于多少?（12分）则1—1截面和2 —2截面的扭A. 30N • m, 70N • mC. 30N • m, -70N • mB . -30N • m, 70N • mD. -30N • m, -70N • m5.在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和,其机架应取（A ）。
A .最短杆B .最短杆的相邻杆则为了获得双曲柄机构,C.最短杆的相对杆 D .任何一杆6.—对齿轮啮合时，两齿轮的（C ）始终相切。
A .分度圆B .基圆C .节圆D .齿根圆7.在轮系中加入惰轮可改变轮系的（B ）。
A .传动比B .转向&按照轴的承载情况，工作中既承受弯矩又承受转矩的轴为（AA .转轴B .心轴C .转动轴）。
答 : f max^ Gf s = 30N当F = 10N , f = F = 10N 。
物体处于平衡状态当F = 20N , f = F = 20N 。
物体处于平衡状态当 F = 40N >f max ，f = 30N 。
物体滑动2. V 带传动工作时横截面上产生哪些应力？最大应力发生在何处？（8分）V 带传动工作时横截面上产生拉力产生的拉应力，离心力产生的拉应力和弯曲应力。
带传动工作时的最大应力出现在 V 带从紧边绕上小带轮处。
四、计算题（32分）1 •计算图示机构的自由度。
（8分）解：活动构件数n =7低副数PL = 9 高副数PH = 2 自由度数F=3n-2PL-PH = 3 X 7-2X 9-2= l2.已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d a1=77.5mm ，齿数Z 1=29。
现要求设计一个大齿轮与其相啮合，传动的安装中心距 a=145mm ,试计算这个大齿轮的主要尺寸 （分度圆直径 d 、齿顶圆直径d a2、齿根圆直径d f2）。
（10分）MBACMACBF BF AS Fy=（）齿根圆直径解：由 d ai = （Z i +2h a*）m , 77.5 = （29 十 2） X m 。
m =2.5由 u = m （^2 + ^3）/2,145 = （z s 十29）X2.5/2。
Z 2 = 87分度圆直径 d 2 =TH 氏= 2YJ* Srnni（2分） 齿顶圆直径 d a = （z 2 + 2h ：）血=222・ 5mm （2 分）di~（z 2 一2妇一22 ）胡=211*3 .如图所示的圆形横截面的梁，承受载荷 F=10kN , M=20kN • m ，梁长2a=4m ，材料的许用应力[d ]=160MPa ，求：（共 14 分）（1） 梁A 、B 端的约束力； （2） 画出梁的弯矩图；（6（3）确定横截面的尺寸。
3.计算（14⑴ S = O—F • R 十Al+Ffj * 2一110X2-20 汽 ―、、 ”「— =—7応一 ⑴分）F A= F — 10kN （2 分）20KN.n（2）M_-20kN- ui （2 分）试卷代号：2414中央广播电视大学2010-2011学年度第一学期”开放专科”期末考试机械设计基础试题2011年1月一、单选题（每题3分，共24分）1.如图所示，图中A 点处形成的转动副数为（B ） A. 1 B. 2 C. 32.当急回特性系数（C ）时，曲柄摇杆机构才有急回 运动。
A. K<lB. K=lC. K>l3. 曲柄摇杆机构中，曲柄为主动件时， （C ） 为死点位置。
A. 曲柄与连杆共线 B. 摇杆与连轩共钱 C.不存在4. 凸轮机构中从动件常用的运动规律，有刚性冲击的是 ( A ) 。
A. 等速运动规律 B. 等加等减速运动规律⑶沁=常_誉32?/32X205T H V（2分）图IC.简谐运动规律5.对于正常齿制的标准直齿圆柱齿轮而言，避免根切的最小齿数为( B )A.16B.17C.186.标准直齿圆柱齿轮的全齿高等于9mm则模数等于(D )A.2mmB.2.5mmC.3mmD.4 mm7.在轮系中如入惰轮可改变轮系的( B ) 。
A.传动比B.转向C.改变传动比和转向8.按照轴的承载情况，工作时只受弯矩，不传递扭距的轴，称为( B ) 。
A.转轴B.心轴C传动轴二、判断下列所述是否正确，正确填"号，错误则填"X号。
