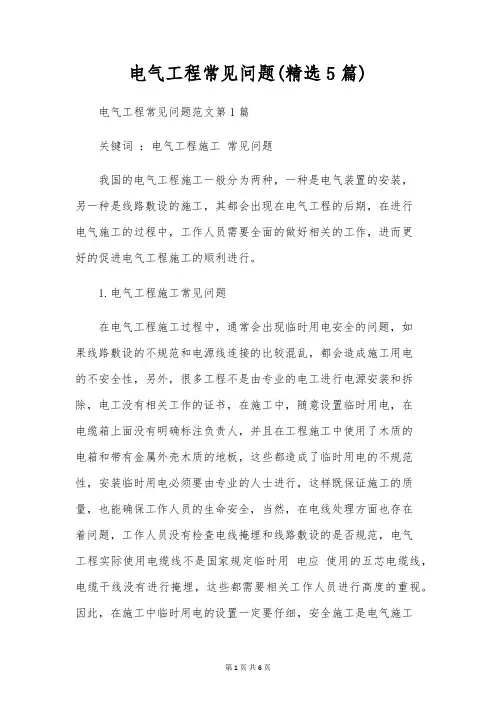

电气工程常见问题(精选5篇) 电气工程常见问题范文第1篇关键词：电气工程施工常见问题我国的电气工程施工一般分为两种，一种是电气装置的安装，另一种是线路敷设的施工，其都会出现在电气工程的后期，在进行电气施工的过程中，工作人员需要全面的做好相关的工作，进而更好的促进电气工程施工的顺利进行。
1.电气工程施工常见问题在电气工程施工过程中，通常会出现临时用电安全的问题，如果线路敷设的不规范和电源线连接的比较混乱，都会造成施工用电的不安全性，另外，很多工程不是由专业的电工进行电源安装和拆除，电工没有相关工作的证书，在施工中，随意设置临时用电，在电缆箱上面没有明确标注负责人，并且在工程施工中使用了木质的电箱和带有金属外壳木质的地板，这些都造成了临时用电的不规范性，安装临时用电必须要由专业的人士进行，这样既保证施工的质量，也能确保工作人员的生命安全，当然，在电线处理方面也存在着问题，工作人员没有检查电线掩埋和线路敷设的是否规范，电气工程实际使用电缆线不是国家规定临时用电应使用的五芯电缆线，电缆干线没有进行掩埋，这些都需要相关工作人员进行高度的重视。
因此，在施工中临时用电的设置一定要仔细，安全施工是电气施工的主要原则，一切都把安全放在第一位，这样才能够更好的促进电气工程施工的顺利进行，下面针对于具体的处理对策进行分析和探讨。
2处理对策分析2.1临时用电系统在电气工程施工的过程中，临时用电系统是非常重要的，我国目前使用的是TN ―S 临时供电系统，这种系统是把零用线和保护线分开，该系统的优点非常多，其中保护线在正常电流运转当中没有电流通过，保护线是专门保护用电装置的一种线，当然，在进行临时用电安装的时候，一定要注意，保护线是不可以断线的，它是保证电流不往电线外泄露的重要措施，能够很好的保证用电的安全性，因此，在临时用电安装中一定要注意电线的完好无损，做好检测工作，在生命财产的安全方面给予高度的重视。
2.2电气工程中设置漏电保护器在电气工程施工过程中，需要设置漏电保护器，在选择漏电保护器时，一定要选择在经国家批准销售的正规地点进行购买，在电气工程施工中所有的配电箱都应该设置漏电保护器，也应该给所有配电箱设置隔离开关，在电源切断的时候，就可以断开间隙，这样就能够保证其他设备的安全，因此，漏电保护器在电气工程中起到了安全保护的作用。

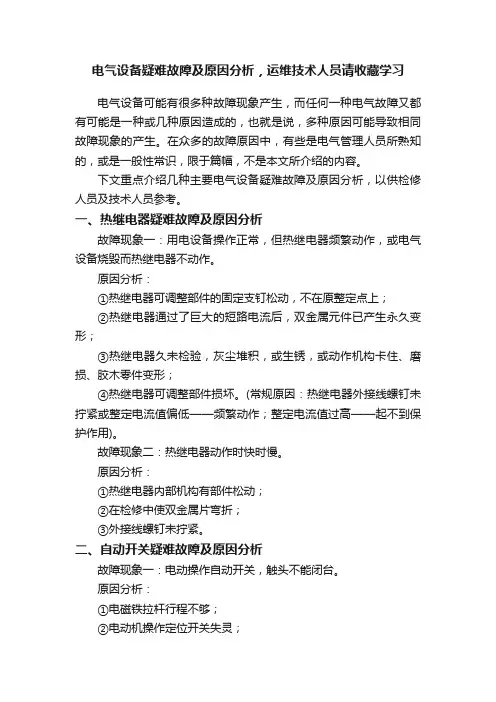

电气设备疑难故障及原因分析，运维技术人员请收藏学习电气设备可能有很多种故障现象产生，而任何一种电气故障又都有可能是一种或几种原因造成的，也就是说，多种原因可能导致相同故障现象的产生。
在众多的故障原因中，有些是电气管理人员所熟知的，或是一般性常识，限于篇幅，不是本文所介绍的内容。
下文重点介绍几种主要电气设备疑难故障及原因分析，以供检修人员及技术人员参考。
一、热继电器疑难故障及原因分析故障现象一：用电设备操作正常，但热继电器频繁动作，或电气设备烧毁而热继电器不动作。
原因分析：①热继电器可调整部件的固定支钉松动，不在原整定点上；②热继电器通过了巨大的短路电流后，双金属元件已产生永久变形；③热继电器久未检验，灰尘堆积，或生锈，或动作机构卡住、磨损、胶木零件变形；④热继电器可调整部件损坏。
(常规原因：热继电器外接线螺钉未拧紧或整定电流值偏低——频繁动作；整定电流值过高——起不到保护作用)。
故障现象二：热继电器动作时快时慢。
原因分析：①热继电器内部机构有部件松动；②在检修中使双金属片弯折；③外接线螺钉未拧紧。
二、自动开关疑难故障及原因分析故障现象一：电动操作自动开关，触头不能闭台。
原因分析：①电磁铁拉杆行程不够；②电动机操作定位开关失灵；③控制器中整流管或电容器损坏。
故障现象二：手动操作自动开关，触头不能闭合。
原因分析：①失压脱扣器无电压或线圈烧坏；②贮能弹簧变形或断裂，导致闭合力减小或不闭合；③反作用弹簧力过大；④机构不能复位脱扣。
故障现象三：自动开关温升太高。
原因分析：①触头压力过低；②两个导电件连接螺钉松动；③触头表面过分烧损或接触不良。
故障现象四：失压脱扣器有噪声。
原因分析：①反作用弹簧力太大；②铁芯工作面有油污；③短路环断裂。
(常规原因举例：启动电动机使自动开关立即分断——过电流脱扣器瞬时动作整定值太小。
三、三相异步电动机疑难故障及原因分析故障现象一：电动机启动后转速低且显得无力。
原因分析：①负载过重；②单项运行，勉强起动后过载；③定子绕组应接' a '形而错接成'Y”形；④鼠笼转子导条或端环断裂或开焊。
电气设计13个常见问题以及解决方法1、常见疑难问题之接地电阻防雷接地与其它工作及保护接地共用接地装置时，接地电阻值必须按接入设备中要求的最小值确定。
该最小值在图纸中如何表达?答：接地通常分为两大类：功能性接地及保护性接地。
功能性接地主要包括工作接地、直流接地、屏蔽接地、信号接地等;保护接地主要包括防电击接地、防雷接地、防静电接地、防电化学腐蚀接地等。
树上鸟教育电气设计培训设计者应充分知晓上述接地分类及其对于接地电阻的不同要求，从而在设计图纸中提出具体要求。
参照《民用建筑电气设计规范》JGJ16-2008第11、12、22及23章的相关规定，在常规情况下：（1）低压系统中，配电变压器中性点的接地电阻不宜超过4Ω;（2）配电变压器位于建筑物外部时，低压电缆在引入该建筑物处，对于TN-S或TN-C-S系统，PE线或PEN线应重复接地，接地电阻不宜超过10Ω;对于TT系统，PE线单独接地，接地电阻不宜超过4Ω;（3）对于第二、三类防雷建筑物，当专引人工防雷引下线时(该情形极少)，每根引下线的冲击电阻分别不宜大于10Ω、30Ω; 当利用自然防雷引下线时，每根引下线的冲击电阻数值可不做规定;（4）除另有规定外，电子、信息及计算机设备接地电阻值不宜大于4Ω; 5)当采用共用接地方式时，其接地电阻应以诸种接地系统中要求接地电阻最小的数值作为依据。
除另有规定外，诸种接地系统与防雷接地系统共用接地体时，接地电阻值不应大于1Ω。
树上鸟教育电气设计培训另须特别注意：判断建筑物内的电子、信息及计算机设备的存在与否，一般是以其设备机房及主机设备的存在与否作为重要衡量标志的。
2、常见疑难问题之SPDTN制式下，三相电源系统中SPD只数如何确定?其前端是否一定加设保护电器?保护电器的大小及极数?答：（1）根据《建筑物防雷设计规范》GB50057-94(2000年版) 第6.4.5条中的图6.4.5-2之注：“当采用TN-C-S或TN-S系统时，在N与PE线连接处电涌保护器用三个，在其后N与PE线分开处安装电涌保护器时，用四个，即在N与PE线间增加一个。
电气系统常见故障分析电气系统是现代工业生产中不可或缺的重要部分，其运行稳定性和可靠性对工厂生产效率和产品质量有着重要影响。
然而，电气系统常见故障的发生是难以避免的，对于这些故障的及时分析和处理，可以有效减少故障对生产的影响，提高设备的利用率。
设备故障是指电气设备在长时间运行中产生的各种机械磨损和电气元器件故障。
这类故障通常表现为设备不能正常工作，运行不平稳甚至停机。
设备故障的原因有多种，常见的有磨损、老化、松动、接地故障等。
当出现设备故障时，可以通过以下几个步骤来分析和处理：1.观察故障现象：对设备的故障现象进行详细的观察和记录，包括故障频率、持续时间、故障出现的时间等，以便后续分析。
2.检查设备：对故障设备进行仔细检查，包括查看设备的接线是否松动、电机是否发热、线路是否受潮等。
3.分析故障原因：根据故障现象和设备检查结果，结合设备的使用情况和维护记录，分析故障的原因。
常见的设备故障原因有老化、磨损、电源异常等。
4.采取措施：根据故障分析的结果，采取相应的措施。
例如，更换老化的元器件、修复松动的接线、调整电源电压等。
电气故障是指电气系统中出现的各种短路、断路、接地、电气设备故障等故障。
这类故障通常表现为设备不能正常工作、电气设备烧坏等。
电气故障的原因多种多样，常见的有线路接错、绝缘老化、设备过载等。
对于电气故障的分析和处理，可以采取以下几个步骤：1.排除隐患：对电气系统进行全面巡检，排除潜在的电气隐患，如老化的绝缘、松动的接线等。
2.测量电气参数：利用合适的电气测量仪器对设备和线路的电气参数进行测量，如电压、电流、电阻等。
3.分析故障原因：根据测量结果，结合电气设备的使用情况和维护记录，分析故障的原因。
常见的电气故障原因有短路、断路、接地等。
4.修复故障：根据故障分析的结果，采取相应的修复措施。
例如，修复短路或断路处的电路、更换烧坏的设备等。
除了以上的分析和处理步骤，还有一些预防措施可以帮助减少电气系统的故障。
电气设备常见故障分析技巧与排除方法电气设备在工业生产和日常生活中起着重要作用，但由于各种原因可能会出现故障，对于工程师和维修人员来说，熟悉常见故障分析技巧和排除方法是非常重要的。
本文将介绍几种常见的电气设备故障分析技巧及排除方法。
1.故障分析技巧1.1问题描述与定位当电气设备出现故障时，首先需要与用户或实际操作人员了解故障发生的情况，包括故障现象、起因和可能的影响。
通过准确的问题描述和定位，能够快速找到故障点，为后续的故障排除提供方向。
1.2故障现象观察及客户反馈仔细观察故障现象，并与用户进行交流和沟通，听取用户的经验和意见，了解可能的原因和细节。
客户的反馈对问题的定位和排除至关重要，因为他们在工作中可能会经常遇到相似的问题。
1.3故障筛查与依赖关系分析对于复杂的电气系统，需要将故障分成多个部分，利用排除法逐个检查，找出故障点。
同时需要对各个部分之间的依赖关系进行分析，了解故障的传导路径和可能的影响范围。
1.4故障数据记录与分析在排除故障的过程中，需要记录每一步的操作和结果。
这些记录将有助于故障复现和回顾，同时也能让其他人更好地理解和分析问题。
2.排除方法2.1外部线路故障排除外部线路故障是较为简单且常见的故障类型之一、在排除外部线路故障时，可以按照以下步骤进行操作：(1)检查电源线和接头是否松动或损坏；(2)检查保险丝和断路器是否正常工作；(3)使用万用表或电压表测量线路的电压和电流值，检查是否符合设备要求。
2.2内部元件故障排除内部元件故障较为复杂，需要仔细检查和分析。
在排除内部元件故障时，可以按照以下步骤进行操作：(1)检查设备是否有烧焦、断裂或其他明显的损坏；(2)查找电路板上的焊点是否出现断裂或短路；(3)使用万用表或电容表测试元件的阻值、电容值等参数，判断元件是否损坏；(4)对于集成电路等特殊元件，可以使用特定的测试仪器进行测试。
2.3故障设备恢复与测试在排除故障后，需要将设备恢复到正常工作状态，并进行测试验证。
2017年建筑电气专业疑难问题（160问）解析中国建筑东北设计研究院有限公司王金元一.供配电系统1.1 按GB50016-2014第10.1.9条，只要属于一、二级负荷，无论住宅还是公建，消防电箱（包括应急照明、消防电梯等）均应独立设置。
请问下图为某高层住宅系统图，满足该条款吗？(非消防配电合用）如果电源在建筑物引入前消防和非消防负荷统一计量后分成独立系统，审图能通过吗？【解析】问题：高层住宅电源引入线路为消防与非消防合一，问是否可行？住宅或公建电源引入原则：1.引入的电源为高压10（20、35）kV消防与非消防电源合一。
2.如果是低压电源0.4kV, 有两种供电方式：1)在变电所就将消防负荷与非消防负荷分开分别引入建筑物。
消防线路如明敷设，应采用950℃、3h或830℃、3h的耐火电缆。
优点是消防电源受非消防负荷的影响较小，应优先考虑；2）变电所至建筑物的电源线路，消防负荷与非消防负荷合用一根电缆，引入建筑物后在总配电柜将消防负荷与非消防负荷分开，这一方案在变电所两种负荷合用同一断路器保护。
如果此线路为地下室明敷设，应采用950℃、3h或830℃、3h的耐火电缆。
优点是线路简单；缺点是消防电源受非消防负荷的影响较大。
在住宅小区内，如果由电业局管理的箱式变电站不能为住宅提供分路电源时，可用此方案。
上述方案均符合设计规范要求。
1.2地下室潜水泵是防止灭火时供配电装置及消防设备被水淹的重要设施，是否应严格按消防设备配电。
如没有，图审应如何把握。
【解析】地下室潜水泵是防止消防水、洪水、自来水和室内采暖管路故障溢水流入地下室淹渍电气装置的重要设施，应采用消防电源供电。
假如采用非消防电源供电，火灾时电源被切断，消防积水流入地下室，将造成淹渍。
1.3 三级负荷消防用电，一定要二根电缆，末端切换吗？【解析】消防负荷为三级负荷供电时，可以单电源单回路供电。
三级负荷本身对电源无特殊要求，即便是消防负荷也是如此。
消防设备为三级负荷供电时，建筑物的规模较小，发生火灾时，不是靠消防设备自救，而是靠消防水车到现场救火。
电气工程施工常见问题和解决办法电气工程施工是一个复杂的工程，往往会出现各种问题，需要及时解决，以确保工程顺利进行。
在电气工程施工中，常见的问题包括电气线路故障、设备安装问题、安全隐患等。
针对这些问题，施工人员需要具备专业知识和经验，能够迅速准确地解决问题，确保工程的顺利进行。
一、电气线路故障1. 问题描述：电气线路发生故障，导致设备不能正常运行。
2. 解决办法：首先需要查明故障原因，可能是线路接触不良、线路过载、短路等问题。
施工人员可以利用多米特仪等工具进行线路测试，找到问题所在并及时修复。
需要合理规划线路布置，避免过载和短路等问题的发生。
二、设备安装问题2. 解决办法：在设备安装前，需要进行技术交底，确保施工人员对设备安装要求和操作规程有清晰的了解。
安装过程中，需要按照设备说明书和相关标准进行操作，确保安装质量和安全性。
需要注意设备的位置选择和布线，保证设备的正常运行和维护。
三、安全隐患1. 问题描述：电气工程施工中存在安全隐患，如电路漏电、设备绝缘不良等问题。
2. 解决办法：施工人员需要严格遵守安全操作规程，使用带有保护功能的工具和设备，确保施工现场的安全。
需要定期对电气设备进行维护和检查，及时发现并排除安全隐患，保障施工人员和设备的安全。
2. 解决办法：在设备使用过程中，可能会出现各种故障，需要及时排查和处理。
施工人员可以通过查看设备说明书、使用故障诊断工具等方法，找到故障原因并进行修复。
需要做好设备的预防性维护，延长设备的使用寿命。
五、质量监控不到位1. 问题描述：电气工程施工质量监控不到位，导致施工质量低下。
2. 解决办法：在电气工程施工过程中，需要加强质量监控，制定详细的施工方案和施工工艺，加强对施工工艺和施工质量的管理和监督，确保施工质量符合相关标准和要求。
需要严格按照施工图纸和规范进行施工，确保施工过程中不出现质量问题。
六、材料质量问题七、施工进度延误1. 问题描述：电气工程施工进度延误，影响工程的整体进度。
电气工程中的常见问题和解决方案电气工程是一门研究电力的产生、传输、分配和应用的学科，它在现代社会中起着举足轻重的作用。
然而，电气工程在实践中常常面临一些问题。
本文将探讨电气工程中的一些常见问题，并提供相应的解决方案，以帮助工程师们更好地解决困扰他们的难题。
一、电路故障1. 电线接触不良：电路中的电线接触不紧密可能导致电流传输不畅，甚至引发火灾。
解决方法是检查接线端子是否松动，重新固定。
2. 短路故障：电路中发生短路可能导致电气设备损坏，甚至危及人员安全。
解决方法是检查电路中的短路点，确认短路原因并进行修复。
3. 过载问题：电气负载超过电路额定容量时，可能导致线路过热、设备损坏等问题。
解决方法包括增加电路容量、调整负载分配等。
二、电气设备故障1. 电机故障：电机可能由于过载、电路故障等原因出现故障，导致设备无法正常工作。
解决方法包括检查电机电源、确认负载状况，修复或更换故障电机。
2. 开关故障：电气设备中的开关可能受到灰尘、湿气等因素影响而失效。
解决方法是定期检查开关的状态，清洁或更换失效的开关。
3. 电气绝缘故障：电气设备的绝缘材料可能因老化、湿气等原因导致绝缘性能下降，存在触电风险。
解决方法是定期对设备进行绝缘测试，发现问题及时修复或更换绝缘材料。
三、电能质量问题1. 电压波动：电力供应中的电压波动可能影响设备的正常运行，甚至导致设备损坏。
解决方法包括安装电压稳定器、调整电压传输设备等。
2. 电流谐波：电气负载中的非线性元件会产生电流谐波，导致电源系统工作异常。
解决方法包括安装滤波器、优化电气负载等。
3. 电能损耗：电能在输电过程中可能存在损耗，降低电力供应的效率。
解决方法包括优化输电线路、提高设备效率等。
四、电气安全问题1. 触电风险：电气设备中可能存在触电风险，危及人员安全。
解决方法包括安装漏电保护器、加强设备绝缘等。
2. 火灾风险：不符合电气安全标准的电路可能引发火灾。
解决方法包括定期维护电路、使用符合标准的电气设备等。
疑难问题解析
1、缺相保护器工作原理
把三相电线同时绕在一个铁芯上，三相平衡时，铁芯的磁通量为0，当三相不平衡时，铁芯的磁通量不为0.同样绕在这个铁芯上的检测线圈就产生了感生电动势，经过放大处理，就控制接触器脱扣保护。
直流电桥由4个电阻首尾相接构成菱形，共4端，上下端接电源，左右端之间为零位检测。
左右两臂平衡时，左右端电压差为零，不平衡时，左右端电压不为零，零位检测读数为压差。
2、Yd11表示变压器的联接组别，Y表示高压侧星型联接，d表示低压侧角型联接，11表示二次时钟关系超前一次30度，低压侧还要出来3根线短路并接地，但并不与低压侧相通，因为那是屏蔽层，不和低压相通，但要接地。
屏蔽层的作用是抑制高次谐波。
在这种接线方式中，一次侧绕组中励磁电流的三次谐波不能流通，在铁心饱和的情况下，磁通为平顶波。
平顶波的磁通必然分解出三次谐波磁通，这些三次谐波磁通在变压器二次侧三角形绕组里感应出三次谐波电势，三次谐波电势将在闭合的三角形内形成三次谐波环流，三次谐波环流又在铁心中产生三次谐波磁通来抵消有一次侧励磁电流产生的三次谐波磁通。
这样，使铁心中的主磁通及其二次侧感应电动势，基本上保持正弦波形，消除了三次谐波对变压器的影响。
3、阻抗电压是将变压器的二次绕组短路，使一次绕组电压慢慢加大，当二次绕组的短路电流达到额定电流时，一次绕组所施加的电压（短路电压）与额定电压的比值百分数。
阻抗电压Uk (%)是涉及到变压器成本、效率和运行的重要经济指标和对变压器进行状态诊断的主要参数依据之一。
变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法；常见的变压器绕组有二种接法，即“三角形接线”和“星形接线。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D（或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系。
4、PT开口三角形：对于10KV系统，按规程要求是应该装设“接地监视装置”，以监视10KV系统是否接地，所以早期的系统中，各电压监测点都采用了“Y/Y/开口三角”接线的电压互感器；该电压互感器能够监视接地的关健在其一次侧的绕组中性点是直接接地的，当系统发生单相接地后，该接地相就没有电压了，其二次的开口三角就会产生电压，当检测到这个电压后，就说明系统是接地了。
5、DYn11：D表示一次绕组为三角型接线，Y表示二次测绕组星型接线，n表示引出中性线，11表示二次测绕组的相角滞后一次绕组330度，用时钟的表示方法，假设一次测绕组为中心12点时刻，那么二测绕组就在11点位置，夹角为30度
6、压敏电阻器（VSR）：是电压灵敏电阻器的简称，它是一种新型过压保护元件。
压敏电阻器是以氧化锌为主要材料而制成的金属—氧化物—半导体陶瓷元件，构成压敏电阻的核心材料为氧化锌，氧化锌又包括氧化锌晶粒和晶粒周围的晶界层，氧化锌晶粒的电阻率很低，而晶界层电阻率很高，相接触的两个晶粒之间形成一个相当于齐纳二极管的势垒，成为一个压敏电阻单元，许多单元通过串联、并联组成压敏电阻器基体。
压敏电阻器在工作时，每个压敏电阻单元都承担浪涌能量，而这些压敏电阻单元是大体上均匀分布在整个电阻体内的，也就是整个电阻体都承担能量，而不像齐纳二极稳压管那样只是结区承担电功率，这就是陶瓷压敏电阻器具有比齐纳二级稳压管大得很多的通流和能量定额的原因。
其电阻值随端电压而变化，压敏电阻器的主要特点是工作电压范围宽（6～3000V，分若干档），对过压脉冲响应快（几至几十纳秒），耐冲击电流的能力强（可达100安培至20千安培），漏电流小，电阻温度系数小，性优价廉，体积小，是一种理想的保护元件。
由它可构成过电压保护电路，消噪电路，消火花电路，吸收回路。
压敏电阻的结构就像两个特性一致背靠背联接的稳压管，其性质基本相同。
压敏电阻的主要特性是，当两端所加电压在标称额定值以内时，它的电阻值几乎为无穷大，处于高阻状态，其漏电流<50微安，当它两端的电压稍微超过额定电压时，其电阻值急剧下降，立即处于导通状态，工作电流增加几十个数量级，反应时间仅在毫微秒级。
压敏电阻在国外俗称“斩波器”和“限幅器”。
在开启或关闭带有感性、容性的负载电路时，直流波形出现开关尖脉冲，压敏电阻在电路中能吸收这种反电动势，从而有效地保护开关电路不受损坏。
7、按UPS的工作方式来分，可分为在线（ON－line）式UPS和离线（off－line）式UPS。
离线式UPS又称后各式UPS，它还可分为正弦波输出、方波输出、带稳压的或不带稳压的。
（1）后各式UPS 后各式UPS是指UPS中的逆变器只在市电中断或欠压失常状态（欠压值约在170V，即UPS投人电压）下才工作，向负载供电，而平时逆变器不工作，处于各用状态。
图1为后各式UPS电能流程图。
市电供电正常时，市电一方面直接通过交流旁路支路转换开关，经滤波器输出至负载；另一方面通过电源变压器，经整流后变成直流电，再经充电回路向蓄电池组充电。
当市电供电中断时，蓄电池储存的电能通过逆变器变成交流电，经滤波器继续向负载供电。
图1 后备式UPS电能流程图
在后各式UPS中实际电路也含有各种保护、告警等控制回路，比较复杂。
（2）在线式UPS 图2为在线式UPS电能流程图。
市电供电正常时，市电经过电源变压器、整流器后，一路经逆变器、滤波器输出至负载；另一路经充电回路向蓄电池组充电。
当市电中断，蓄电池组端电压低于设定值或逆变器故障时，市电就通过旁路支路经转换开关、滤波器向负载供电。
由此可见，不管市电正常或中断，在线式UPS的逆变器总是在工作。
图2 在线式UPS电能流程图
（3）UPS的主要组成部分UPS主要由逆变器、蓄电池、整流器／充电器和转换开关等组成。
逆变器主要由晶体三极管、变压器和控制回路等组成，其作用是变直流为交流输出，它是UPS的核心部分，UPS的技术性能、质量主要取决于它。
蓄电池是UPS储能装置。
UPS中的蓄电池应具有良好的大电流放电特性，能经得住反复地充放电，寿命要长，目前UPS 常用的是免维护密封式铅酸蓄电池。
整流器／充电器是把市电变成直流电，为逆变器和蓄电池提供电能的装置。
转换开关（静态开关）的作用是通过瞬时的高速检测回路，当市电有干扰或出现大的浪涌时，把UPS迅速转到旁路输出，以保护UPS；它的第二个作用是提供维修通道。
对转换开关要求切换时间快、过载能力大。
（4）各类UPS的特点
①在线式UPS的特点。
a．在线式UPS都为正弦波输出，其最显著的特点是实现了对负载的真正不间断供电。
b．在线式UPS实现了对负载的抗干扰供电。
因为在线式UPS无论由市电或蓄电池对负载供电，都要通过逆变器进行，这就可能从根本上消除来自市电电网上的所有电压波动和电干扰对负载的影响，UPS始终向负载提供一个稳压稳频的高质量交流电源。
而且，在线式UPS的正弦失真系数最小。
c．与后各式UPS相比，在线式UPS具有优良的瞬时特性时，它在100％负载加载或减载时，其输出电压的变化小于4％，时间约10～40ms。
d．在线式UPS具有较高的工作可靠性。
②后备式正弦波输出的UPS的特点。
a．一般后各式正弦波输出的UPS电路中均采用抗干扰式分级调压稳压技术，当市电在180～250V的范围内时，能输出一个具有抗干扰的稳压的正弦波电压。
b．切换时间较短，约4ms，最短2ms。
c．其输出端的零线和火线是固定的，这是因为UPS中市电供电或逆变器对负载供电都是由同一电源变压器来完成。
所以用户在连接这种UPS时，应符合厂家的规定。
后各式正弦波输出的UPS都有零、火线判错电路，一旦发现输人端零、火线与UPS要求的不一致，UPS会自动保护，没有输出。
还需指出的是，后各式UPS中220V输人的零线就是UPS控制线路的地线。
③后各式方波输出的UPS的特点。
a．与后各式正弦波输出的UPS一样，该线路中采用抗干扰式分级调压稳压技术，当市电在180～250V之间变化时，它的稳压精度在5％～10％；市电中断时，逆变器对负载提供∵个稳定度在±5％、无干扰的方波电源。
b．方波输出的后备式UPS的控制线路中未采用与市电同步的技术，其切换时间相应比正弦波输出的后各式UPS要长一些，约4～9ms。
c．与后各式正弦波输出的UPS一样，它的输出端零、火线是固定的。
使用时，交流输入端的极性应符合出厂规定。
d．不能接像日光灯那类性质的负载，否则会达不到机器的出厂指标，或损坏UPS本身。
并且，它不能进行频繁的关闭和启动。
UPS关机后，如立即再启动，它就不能正常工作，此时无电压输出且蜂鸣器长鸣，称为启动失败。
所以，关机后，如需重新开机，要等6s以上时间。
8、串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
并联电抗器用来吸收电网中的容性无功，35kV、10kV电网中的并联电抗器是用来吸收电缆线路的充电容性无功的。
